Informations produit

Marque : CHAMBERLAIN

Modèle : 45ACT

Catégorie : Porte de garage

Caractéristiques techniques	Motorisation électrique, puissance de 1/2 CV, compatible avec les portes de garage sectionnelles et basculantes.
Utilisation	Ouverture et fermeture automatique de la porte de garage, télécommande incluse, possibilité de commande via smartphone avec l'application MyQ.
Maintenance et réparation	Vérification régulière des câbles, lubrification des pièces mobiles, remplacement des piles de la télécommande.
Sécurité	Système de détection d'obstacles, verrouillage automatique, fonction de sécurité pour éviter les accidents.
Informations générales	Garantie de 5 ans, installation recommandée par un professionnel, dimensions compatibles avec la plupart des portes de garage standards.

FOIRE AUX QUESTIONS - 45ACT CHAMBERLAIN

Comment puis-je programmer la télécommande de ma porte de garage CHAMBERLAIN 45ACT ?

Pour programmer la télécommande, appuyez sur le bouton de programmation sur le moteur de la porte de garage jusqu'à ce que le témoin lumineux clignote. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez programmer jusqu'à ce que le témoin lumineux s'éteigne.

Que faire si ma porte de garage ne s'ouvre pas ?

Vérifiez d'abord si l'alimentation électrique est branchée et si le fusible n'est pas grillé. Assurez-vous également que les capteurs de sécurité ne sont pas obstrués et que la télécommande fonctionne correctement.

Comment réinitialiser mon système CHAMBERLAIN 45ACT ?

Pour réinitialiser le système, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Cela réinitialisera le système aux paramètres d'usine.

Est-ce que je peux utiliser la porte de garage CHAMBERLAIN 45ACT avec un smartphone ?

Oui, le modèle CHAMBERLAIN 45ACT est compatible avec l'application myQ. Téléchargez l'application et suivez les instructions pour connecter votre porte de garage à votre réseau Wi-Fi.

Que faire si le moteur de la porte de garage fait un bruit étrange ?

Des bruits étranges peuvent indiquer un problème avec les roulements ou les engrenages. Vérifiez également si la porte est bien lubrifiée. Si le problème persiste, contactez un professionnel.

Comment puis-je ajuster la force d'ouverture et de fermeture de ma porte de garage ?

Pour ajuster la force, localisez les vis de réglage sur le moteur de la porte de garage. Tournez-les dans le sens des aiguilles d'une montre pour augmenter la force et dans le sens inverse pour la diminuer.

La porte de garage se ferme mais s'ouvre immédiatement après. Que faire ?

Cela peut être dû à des capteurs de sécurité mal alignés. Assurez-vous que les capteurs sont correctement positionnés et qu'aucun objet ne bloque leur champ de détection.

Comment nettoyer les capteurs de ma porte de garage CHAMBERLAIN 45ACT ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer les lentilles des capteurs. Évitez d'utiliser des produits chimiques agressifs qui pourraient les endommager.

Où puis-je trouver des pièces de rechange pour le CHAMBERLAIN 45ACT ?

Les pièces de rechange peuvent être trouvées sur le site web de CHAMBERLAIN ou chez des détaillants spécialisés en matériel de garage. Assurez-vous de vérifier la compatibilité des pièces.

Quel type de batterie dois-je utiliser pour la télécommande ?

La télécommande du CHAMBERLAIN 45ACT utilise généralement une batterie de type 3V CR2032. Remplacez la batterie lorsque le signal devient faible ou que la télécommande ne fonctionne plus.

Téléchargez la notice de votre Porte de garage au format PDF gratuitement ! Retrouvez votre notice 45ACT - CHAMBERLAIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 45ACT de la marque CHAMBERLAIN.

MODE D'EMPLOI 45ACT CHAMBERLAIN

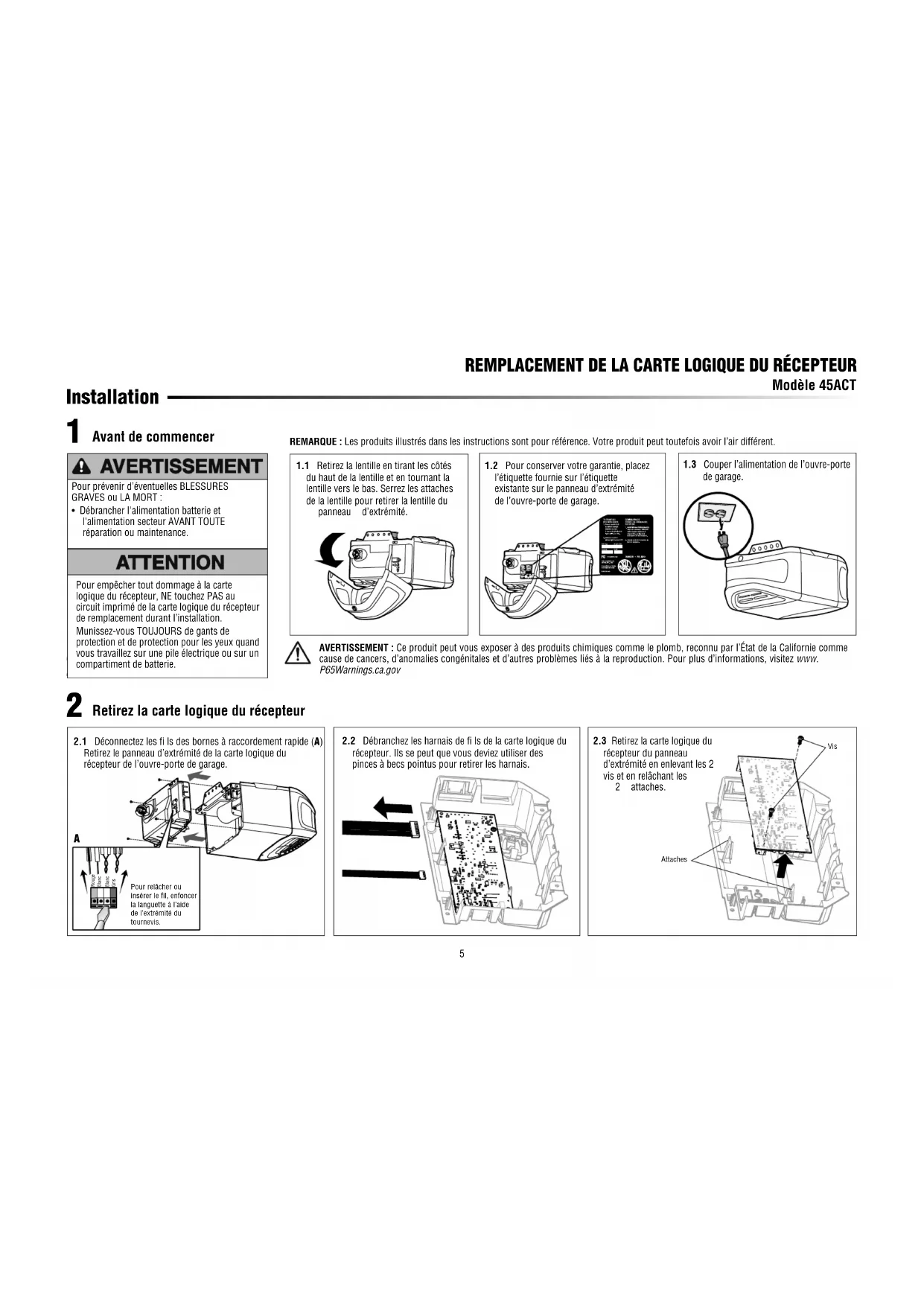

Installation REMPLACEMENT DE LA CARTE LOGIQUE DU RÉCEPTEUR Modèle 45ACT 1.2 Pour conserver votre garantie, placez l’étiquette fournie sur l’étiquette existante sur le panneau d’extrémité de l’ouvre-porte de garage.1.1 Retirez la lentille en tirant les côtés du haut de la lentille et en tournant la lentille vers le bas. Serrez les attaches de la lentille pour retirer la lentille du panneau d’extrémité. REMARQUE : Les produits illustrés dans les instructions sont pour référence. Votre produit peut toutefois avoir l’air différent.

1.3 Couper l’alimentation de l’ouvre-porte de garage.

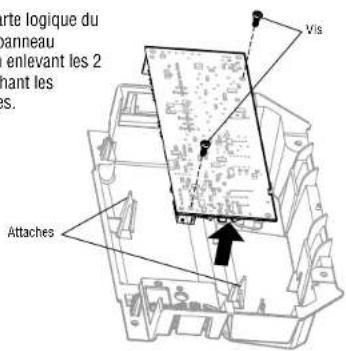

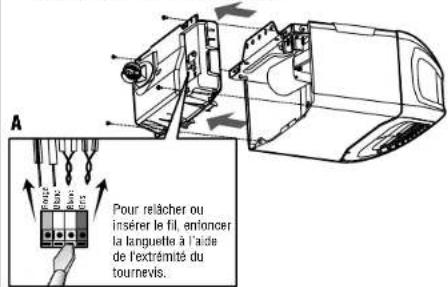

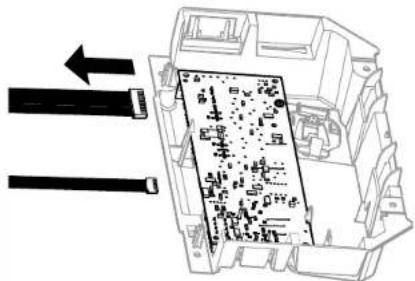

Retirez la carte logique du récepteur 2.1 Déconnectez les ﬁ ls des bornes à raccordement rapide (A) Retirez le panneau d’extrémité de la carte logique du récepteur de l’ouvre-porte de garage.2.2 Débranchez les harnais de ﬁ ls de la carte logique du récepteur. Ils se peut que vous deviez utiliser des pinces à becs pointus pour retirer les harnais.2.3 Retirez la carte logique du récepteur du panneau d’extrémité en enlevant les 2 vis et en relâchant les 2 attaches. Vis Attaches

Pour empêcher tout dommage à la carte logique du récepteur, NE touchez PAS au circuit imprimé de la carte logique du récepteur de remplacement durant l’installation.Munissez-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travaillez sur une pile électrique ou sur un compartiment de batterie. ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :• Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance. ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Pour relâcher ou insérer le fil, enfoncer la languette à l’aide de l’extrémité du tournevis. Rouge Blanc Blanc Gris AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www. P65Warnings.ca.gov6 Installez le nouvelle carte logique du récepteur

ﬁ ls à la nouvelle carte logique du récepteur.

3.3 Réinsérez les ﬁ ls.

Fils de commande de la porte :

ﬁ l blanc sur la borne blanche.

ﬁ l blanc/rouge sur la borne rouge. Fils de détecteur-inverseur de sécurité

ﬁ ls blancs sur la borne blanche.

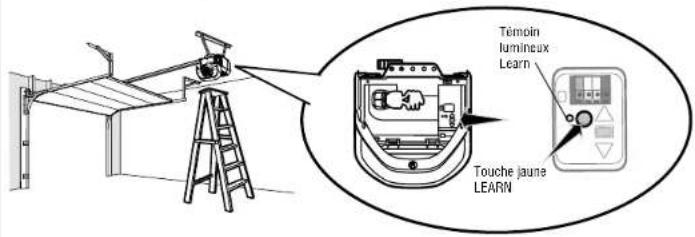

1.1 Appuyez et relâchez le bouton Learn de l’ouvre-porte de garage. Le témoin lumineux Learn

s’allumera en continu pendant 30 secondes.

1.2 Dans les 30 secondes, appuyez et

relâchez le bouton de la télécommande.

1.3 Relâcher le bouton lorsque la lumière

de l’ouvre-porte de garage clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre. Programmation d’une télécommande à l’aide du bouton Learn Témoin lumineux Learn Touche jaune LEARN

3.4 Installez la lentille en l’alignant avec

les charnières et en l’enclenchant en place. Reconnectez l’alimentation. REMARQUE : Lors de l’installation de la lentille, s’assurer que les ﬁ ls d’antenne sont orientés vers le sol.

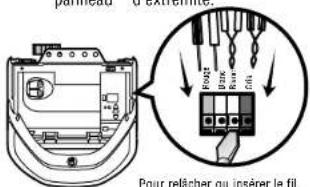

3.2 Insérez les ﬁ ls d’antenne à travers les trous du

panneau d’extrémité. Enclenchez la carte logique du récepteur en place sur le panneau d’extrémité et la ﬁ xer avec des vis. REMARQUE : Certains modèles nécessiteront que le ﬁ l d’antenne court soit placé dans les trappes du panneau d’extrémité. Fils d’antenne Fils d’antenne Pour relâcher ou insérer le fil, enfoncer la languette à l’aide de l’extrémité du tournevis. RougeBlancBlanc Gris7 Programmation de la course

Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

Un réglage erroné des courses de la porte de garage gênera un fonctionnement approprié du système d’inversion de sécurité.

Après avoir effectué quelque réglage que ce soit, on DOIT faire l’essai du système d’inversion de sécurité. La porte de garage DOIT remonter au contact d’un objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol. ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT

1.1 Appuyer sur le bouton de réglage

et le maintenir enfoncé jusqu’à ce que le bouton UP commence à clignoter ou qu’un bip se fait entendre.

1.2 Appuyer sur le bouton UP et le

maintenir enfoncé jusqu’à ce que la porte soit à la position d’ouverture désirée.

1.3 Une fois que la porte est dans la

position d’ouverture désirée, appuyer sur le bouton de réglage et le relâcher. L’éclairage de l’ouvre-porte de garage clignotera deux fois et le bouton DOWN commencera à clignoter. REMARQUE : On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.REMARQUE : On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1.4 Appuyer sur le bouton DOWN et le

maintenir enfoncé jusqu’à ce que la porte soit à la position de fermeture désirée

1.5 Une fois que la porte est dans la position

de fermeture désirée, appuyer sur le bouton de réglage et le relâcher. L’éclairage de l’ouvre-porte de garage clignotera deux fois et le bouton UP commencera à clignoter.

1.6 Appuyer et relâcher le bouton UP.

Lorsque la porte se déplace à la position UP programmée, le bouton DOWN commencera à clignoter.

1.7 Appuyer et relâcher le bouton DOWN.

La porte se déplacera jusqu’à la position de fermeture programmée. La programmation est terminée.

Si l’éclairage de l’ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l’éclairage de l’ouvre-porte de garage clignote 10 fois au cours des étapes de programmation de la course, les capteurs d’inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d’ouverture et de fermeture complet de la porte en utilisant la télécommande ou les boutons UP et DOWN. La programmation est terminée Si on ne parvient pas à actionner la porte, répéter les étapes de la programmation de la course. Réglages8

3.2 Appuyer sur le bouton-poussoir de

la télécommande pour fermer la porte. La porte ne se déplacera pas plus de 2,5 cm (1 po) et l’éclairage de l’ouvre-porte de garage clignotera 10 fois. Essai du Systéme Protector

3.1 Ouvrir la porte. Mettre la boîte en carton

de l’ouvre-porte sur le chemin de la porte. L’ouvre-porte de garage ne se fermera pas à l’aide d’une télécommande si le témoin DEL d’un des deux capteurs d’inversion est éteint (ce qui avertit que le détecteur est mal aligné ou obstrué). Si l’ouvre-porte de garage ferme la porte lorsque le capteur d’inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm (6 po) du sol), appeler un technicien formé en systèmes de porte.

2.1 La porte étant entièrement ouverte,

placer une planche de 3,8 cm (1 1/2 po) d’épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage. Essai du système d’inversion de sécurité

2.2 Appuyer sur le bouton-poussoir de

la télécommande pour fermer la porte. La porte DOIT remonter quand elle entre en contact avec la planche. Si la porte s’arrête et ne remonte pas en raison de l’obstruction, augmenter la course de fermeture (voir l’étape de réglage nº 1). Répéter l’essai. Lorsque la porte remonte au contact de la planche de 3,8 cm (1 1/2 po), retirer la planche et ouvrir-fermer la porte 3 ou 4 fois aﬁ n de vériﬁ er le réglage. Si l’essai échoue encore, appeler un technicien formé en systèmes de porte. Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

On DOIT procéder à une vériﬁ cation mensuelle du système d’inversion de sécurité.

Après avoir effectué quelque réglage que ce soit, on DOIT faire l’essai du système d’inversion de sécurité. La porte de garage DOIT remonter au contact d’un objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol. ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT
