MANUAL DE USUARIO 45ACT CHAMBERLAIN

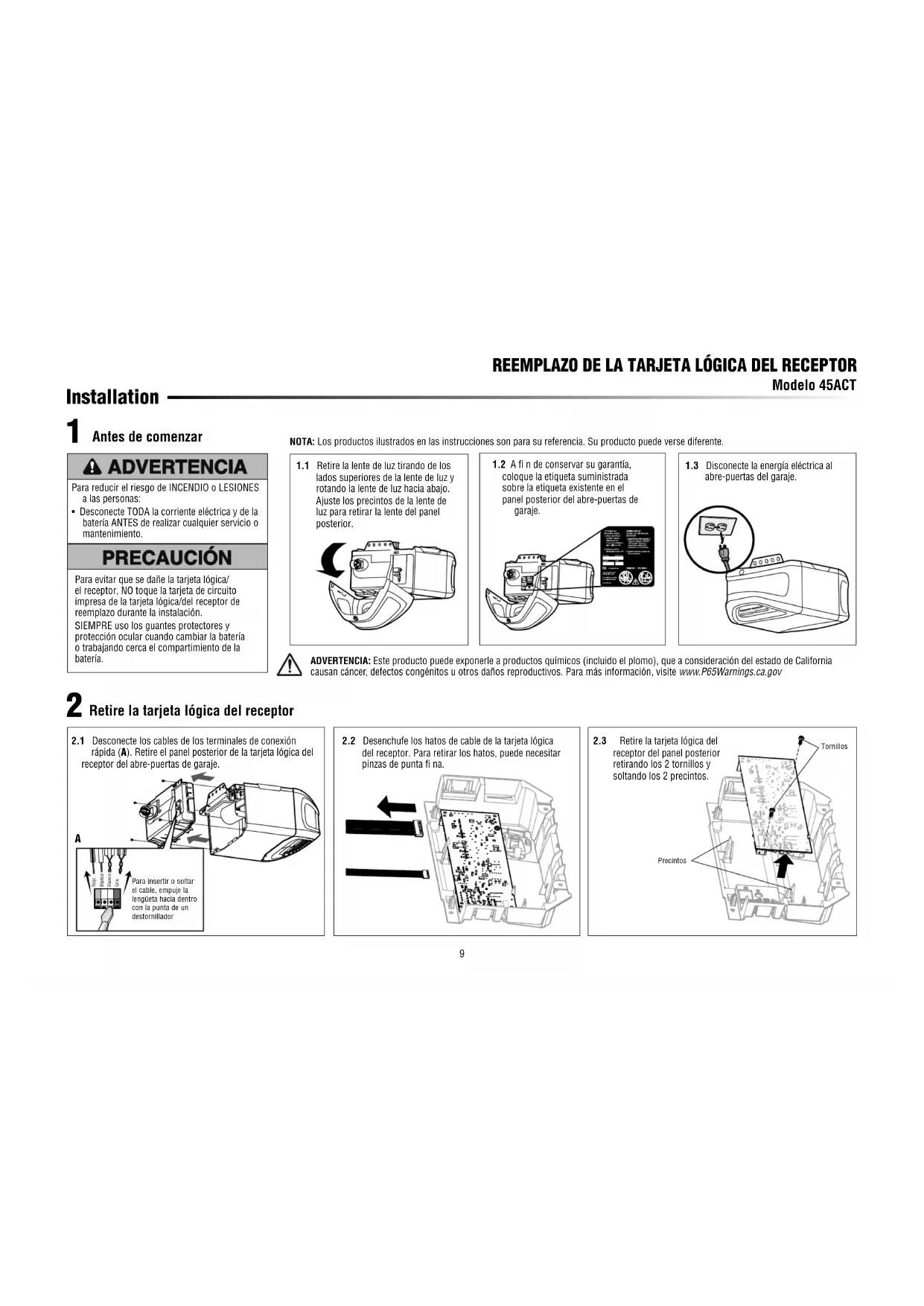

Installation REEMPLAZO DE LA TARJETA LÓGICA DEL RECEPTOR Modelo 45ACT 1.2 A fi n de conservar su garantía, coloque la etiqueta suministrada sobre la etiqueta existente en el panel posterior del abre-puertas de garaje.1.1 Retire la lente de luz tirando de los lados superiores de la lente de luz y rotando la lente de luz hacia abajo. Ajuste los precintos de la lente de luz para retirar la lente del panel posterior. NOTA: Los productos ilustrados en las instrucciones son para su referencia. Su producto puede verse diferente.

1.3 Disconecte la energía eléctrica al abre-puertas del garaje.

Retire la tarjeta lógica del receptor

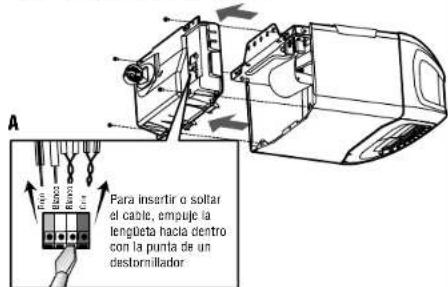

2.1 Desconecte los cables de los terminales de conexión

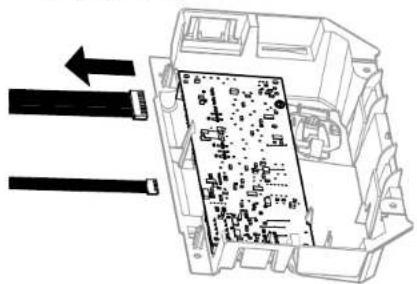

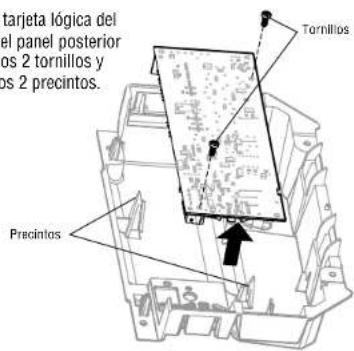

rápida (A). Retire el panel posterior de la tarjeta lógica del receptor del abre-puertas de garaje. 2.2 Desenchufe los hatos de cable de la tarjeta lógica del receptor. Para retirar los hatos, puede necesitar pinzas de punta fi na.2.3 Retire la tarjeta lógica del receptor del panel posterior retirando los 2 tornillos y soltando los 2 precintos.Tornillos Precintos Para evitar que se dañe la tarjeta lógica/el receptor, NO toque la tarjeta de circuito impresa de la tarjeta lógica/del receptor de reemplazo durante la instalación.SIEMPRE uso los guantes protectores y protección ocular cuando cambiar la batería o trabajando cerca el compartimiento de la batería. PRECAUCIÓN ADVERTENCIA Para reducir el riesgo de INCENDIO o LESIONES a las personas:• Desconecte TODA la corriente eléctrica y de la batería ANTES de realizar cualquier servicio o mantenimiento. PRECAUCIÓN ADVERTENCIA Para insertir o soltar el cable, empuje la lengüeta hacia dentro con la punta de un destornillador Rojo Blanco Blanco Gris ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido el plomo), que a consideración del estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov10 Instale la nueva tarjeta lógica del receptor

la nueva tarjeta lógica del receptor.

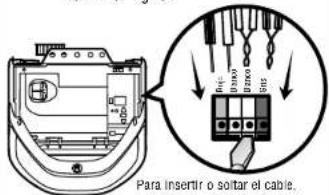

3.3 Vuelva a insertar los cables.

Cables de control de la puerta:

• el cable blanco en el terminal blanco.

• el cable blanco/rojo en el terminal rojo. Cables de los sensores de seguridad:

• los cables blancos en el terminal blanco.

• los cables blancos/negros en el terminal gris. NOTA: SE DEBERÁ REALIZAR UNA PRUEBA DEL SISTEMA DE REVERSA DE SEGURIDAD PARA ASEGURAR UN FUNCIONAMIENTO SEGURO.

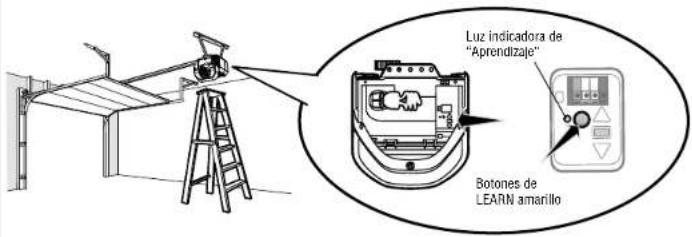

1.1 Presione y suelte el botón “Aprendizaje” del abre-puertas de garaje. La luz indicadora de

“Aprendizaje” permanecerá encendida durante 30 segundos.

1.2 En menos de 30 segundos, mantenga

presionado el botón del control remoto. Programar un control remoto usando el botón “Aprendizaje”

3.4 Instale la lente de luz alineándola

con las bisagras y colocándola en su lugar. Vuelva a conectar la energía. NOTA: Al instalar la lente de luz, asegúrese de que los cables de la antena cuelguen derechos hacia abajo.

3.2 Inserte los cables de la antena a través de los

orifi cios del panel posterior. Coloque la tarjeta lógica del receptor en su lugar en el panel posterior y sujétela con tornillos. NOTA: En algunos modelos, el cable corto de la antena se deberá colocar en los compartimientos del panel posterior. Cables de la antena Cables de la antena Para insertir o soltar el cable, empuje la lengüeta hacia dentro con la punta de un destornillador. Rojo BlancoBlanco Gris Luz indicadora de “Aprendizaje” Botones de LEARN amarillo

1.3 Suelte el botón cuando la luz del

abre-puertas de garaje parpadee. Ya aprendió el código. Si no se han colocado las bombillas, se escucharán dos chasquidos.11 Programación de la carrera

Si el sistema de retroceso de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES o INCLUSO LA MUERTE cuando se cierra la puerta de la garaje.

• El ajuste incorrecto de los límites del recorrido de la puerta del garaje interferirá con la operación adecuada del sistema de reversa de seguridad.

• Después de llevar a cabo cualquier ajuste, se DEBE probar el sistema de retroceso de seguridad. La puerta DEBE retroceder al entrar en contacto con un objeto de 3,8 cm (1-1/2 de pulg.) de altura (o bien un pedazo de madera de 3,8 cm (2x4 pulg.) acostado) en el piso. PRECAUCIÓN ADVERTENCIA

1.1 Oprima y mantenga oprimido el

botón “Ajuste” hasta que el botón ARRIBA empiece a parpadear y/o se escuche una señal sonora.

1.3 Una vez que la puerta esté en la

posición deseada, oprima y suelte el Botón “Ajuste”. Las luces del abre puertas de garaje parpadearán dos veces y el botón ABAJO comenzará a parpadear. NOTA: Los botones ARRIBA y ABAJO se pueden utilizar para mover la puerta hacia arriba y hacia abajo según sea necesario.

1.4 Oprima y mantenga oprimido el botón

ABAJO hasta que la puerta se encuentre en la posición deseada.

1.5 Una vez que la puerta esté en la

posición deseada, oprima y suelte el Botón “Ajuste”. Las luces del abre puertas de garaje parpadearán dos veces y el botón ARRIBA comenzará a parpadear.

1.6 Presione y suelte el botón ARRIBA.

Cuando la puerta empiece su carrera hasta la posición programada de ARRIBA, el botón ABAJO comenzará a parpadear.

1.7 Presione y suelte el botón ABAJO. La

puerta empezará su carrera hasta la posición programada de ABAJO. La programación ha fi nalizado.

• Si las luces del abre-puertas de garaje parpadean 5 veces durante los pasos de Programación de la carrera, el tiempo de programación se ha agotado. Si las luces del abre-puertas de garaje parpadean 10 veces durante los pasos de Programación de la carrera, los sensores de reversa de seguridad están mal alineados u obstruidos. Una vez que los sensores estén alineados y libres de obstrucciones, inicie un ciclo completo hacia arriba y hacia abajo utilizando el control remoto o los botones ARRIBA y ABAJO. La programación ha fi nalizado. Si no puede operar la puerta hacia arriba o hacia abajo, repita los pasos de Programación de la carrera. Ajustes NOTA: Los botones ARRIBA y ABAJO se pueden utilizar para mover la puerta hacia arriba y hacia abajo según sea necesario.

1.2 Oprima y mantenga oprimido el

botón ARRIBA hasta que la puerta se encuentre en la posición deseada.3.2 Oprima el botón pulsador del control remoto para cerrar la puerta. La puerta no se moverá más de 2,5 cm (1 pulgada), y las luces del abre-puertas de garaje parpadearán 10 veces. Prueba del Protector System

3.1 Abra la puerta. Coloque la caja del

abre-puertas de garaje en el recorrido de la puerta. El abre-puertas de garaje no se cerrará mediante un control remoto si el LED del sensor de reversa de seguridad está apagado (alertándolo de que el sensor está mal alineado u obstruido). Si el abre-puertas de garaje cierra la puerta cuando el sensor de reversa de seguridad está obstruido (y los sensores están a no más de 15 cm [6 pulgadas] por encima del piso), llame a un técnico especializado en sistemas de puertas.

2.1 Con la puerta completamente abierta,

coloque una tabla de 3,8 cm (1-1/2 de pulg.) (o de 2 x 4 acostada sobre el piso) en el centro bajo la puerta del garaje. Prueba del sistema de seguridad de reversa

2.2 Oprima el botón pulsador del control

remoto para cerrar la puerta. La puerta DEBE retroceder al entrar en contacto con la tabla. Si la puerta se detiene y no retrocede al hacer contacto con la obstrucción, se debe ajustar la carrera. Aumente el recorrido de cierre (consulte el paso 1 de la sección Ajustes). Repita la prueba. Cuando la puerta retroceda al entrar en contacto con la tabla de 3,8 cm (1-1/2 de pulg.), retire la tabla y abra/cierre la puerta 3 ó 4 veces para probar el ajuste. Si la prueba sigue fallando, llame a un técnico especializado en sistemas de puertas. Si el sistema de retroceso de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES o INCLUSO LA MUERTE cuando se cierra la puerta de la garaje.

• El sistema de reversa de seguridad se DEBE probar cada mes.

• Después de llevar a cabo cualquier ajuste, se DEBE probar el sistema de retroceso de seguridad. La puerta DEBE retroceder al entrar en contacto con un objeto de 3,8 cm (1-1/2 de pulg.) de altura (o bien un pedazo de madera de 3,8 cm (2x4 pulg.) acostado) en el piso. PRECAUCIÓN ADVERTENCIA PRECAUCIÓN ADVERTENCIA

Si el sistema de auto-reversa de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir ACCIDENTES GRAVES o FATALES cuando se cierre la puerta del garaje. © 2012, The Chamberlain Group, Inc. All Rights Reserved Tous droits réservés 114A4498C Todos los derechos reservados
