MANUAL DE USUARIO 050DCTBLKMC CHAMBERLAIN

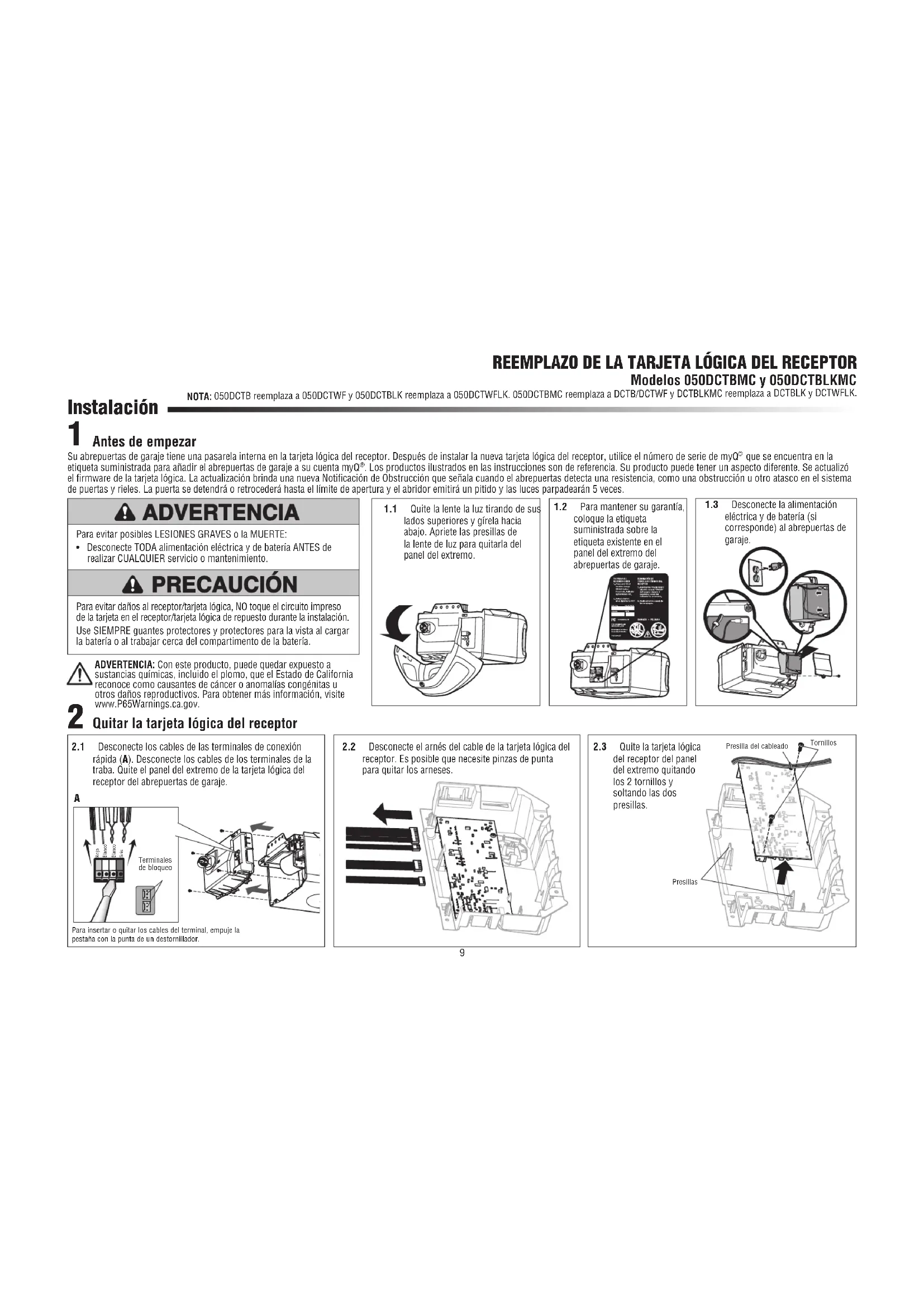

Instalación REEMPLAZO DE LA TARJETA LÓGICA DEL RECEPTOR Modelos 050DCTBMC y 050DCTBLKMC 1.2 Para mantener su garantía, coloque la etiqueta suministrada sobre la etiqueta existente en el panel del extremo del abrepuertas de garaje.1.1 Quite la lente la luz tirando de sus lados superiores y gírela hacia abajo. Apriete las presillas de la lente de luz para quitarla del panel del extremo.1.3 Desconecte la alimentación eléctrica y de batería (si corresponde) al abrepuertas de garaje. Quitar la tarjeta lógica del receptor

2.1 Desconecte los cables de las terminales de conexión rápida (A). Desconecte los cables de los terminales de la traba. Quite el panel del extremo de la tarjeta lógica del receptor del abrepuertas de garaje. 2.2 Desconecte el arnés del cable de la tarjeta lógica del receptor. Es posible que necesite pinzas de punta para quitar los arneses.2.3 Quite la tarjeta lógica del receptor del panel del extremo quitando los 2 tornillos y soltando las dos presillas.Para evitar posibles LESIONES GRAVES o la MUERTE:• Desconecte TODA alimentación eléctrica y de batería ANTES de realizar CUALQUIER servicio o mantenimiento. PRECAUCIÓN PRECAUCIÓN ADVERTENCIA ADVERTENCIA TornillosPresilla del cableadoPresillas Para insertar o quitar los cables del terminal, empuje la pestaña con la punta de un destornillador.Terminales de bloqueo Rojo BlancoBlanco Gris Su abrepuertas de garaje tiene una pasarela interna en la tarjeta lógica del receptor. Después de instalar la nueva tarjeta lógica del receptor, utilice el número de serie de myQ

que se encuentra en la etiqueta suministrada para añadir el abrepuertas de garaje a su cuenta myQ

. Los productos ilustrados en las instrucciones son de referencia. Su producto puede tener un aspecto diferente. Se actualizó el firmware de la tarjeta lógica. La actualización brinda una nueva Notificación de Obstrucción que señala cuando el abrepuertas detecta una resistencia, como una obstrucción u otro atasco en el sistema de puertas y rieles. La puerta se detendrá o retrocederá hasta el límite de apertura y el abridor emitirá un pitido y las luces parpadearán 5 veces. Para evitar daños al receptor/tarjeta lógica, NO toque el circuito impreso de la tarjeta en el receptor/tarjeta lógica de repuesto durante la instalación.Use SIEMPRE guantes protectores y protectores para la vista al cargar la batería o al trabajar cerca del compartimento de la batería. NOTA: 050DCTB reemplaza a 050DCTWF y 050DCTBLK reemplaza a 050DCTWFLK. 050DCTBMC reemplaza a DCTB/DCTWF y DCTBLKMC reemplaza a DCTBLK y DCTWFLK. PRECAUCIÓN PRECAUCIÓN ADVERTENCIA ADVERTENCIA ADVERTENCIA: Con este producto, puede quedar expuesto a sustancias químicas, incluido el plomo, que el Estado de California reconoce como causantes de cáncer o anomalías congénitas u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.10 Instalar la tarjeta lógica del receptor

3.1 Conecte los arneses del cable a la nueva

tarjeta lógica del receptor. Cuando vuelva a conectar el arnés de cables, asegúrese de que las pestañas del arnés de cables estén orientadas hacia el panel del extremo, no hacia la tarjeta lógica.

3.3 Vuelva a insertar los cables.

Cables de control de la puerta:

• cable blanco al terminal blanco.

• cable blanco/rojo al terminal rojo. Cables del sensor de seguridad:

• cables blancos al terminal blanco.

• cables blancos/negros al terminal gris. Desconecte cualquier cable de los terminales de la traba. NOTA: Es necesario probar el sistema de inversión de seguridad para un funcionamiento seguro. Para insertar o quitar los cables del terminal, empuje la pestaña con la punta de un destornillador.

1.1 Presione y suelte el botón Learn (Aprender) en el abrepuertas de garaje. La luz indicadora de

aprendizaje se encenderá de forma constante durante 30 segundos.

1.2 En un plazo de 30 segundos, pulse

y mantenga presionado el botón del control remoto.

1.3 Suelte el botón cuando la luz del

abrepuertas de garaje parpadee. Significa que aprendió el código. Si las bombillas no están instaladas, se oirán dos clics. Programar un control remoto con el botón learn (aprender) Luz indicadora

aprendizaje Botón amarillo de aprendizaje

3.4 Instale la lente de luz alineándola con las

bisagras y encajándola en su sitio. Vuelva a conectar la alimentación. NOTA: Al instalar la lente de luz, asegúrese de que los cables de la antena cuelguen rectos hacia abajo. Red WhiteWhite Grey

3.2 Introduzca los cables de la antena a

través de los orificios del panel del extremo. Coloque la tarjeta lógica del receptor en su lugar en el panel del extremo y fíjela con tornillos. NOTA: Algunos modelos requerirán que el cable corto de la antena se coloque en las trampas del panel del extremo. Cables de la antena Cables de la antena Para programar el abrepuertas de garaje por Wi-Fi en su red, consulte el manual del usuario. Para abrepuertas de garaje sin un sistema de respaldo de batería: retire la botonera de la tarjeta lógica y sustitúyala por la botonera alternativa. NOTA: Si su tarjeta lógica tiene una presilla de cableado, úsela para sujetar los cables a la tarjeta lógica. Terminales de bloqueo Panel de extremo Frente de la tarjeta lógica Teclado de botones Dorso de la tarjeta lógica Tarjeta lógica Abrazadera para cables Panel de extremo Arnés del cable Pestañas11 Programar el recorrido

Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o la MUERTE como consecuencia del cierre de la puerta del garaje.

• Un ajuste incorrecto de los límites de recorrido de la puerta del garaje interferirá con la operación correcta del sistema de inversión de seguridad.

• Después de realizar CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad. La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2" (3.8cm) de alto (o de 2x4 colocado plano) sobre el piso. Mientras programa el desplazamiento, se pueden usar los botones UP (SUBIR) y DOWN (BAJAR) para mover la puerta según sea necesario. Los sensores de inversión de seguridad estarán desconectados durante el proceso de programación del recorrido. Durante la configuración de fuerza automática, la puerta se abrirá y cerrará automáticamente.

PRECAUCIÓNPRECAUCIÓN

ADVERTENCIAADVERTENCIA

1.1 Mantenga presionado el botón de

ajuste hasta que el botón UP (SUBIR) comience a parpadear o se escuche un pitido. Los sensores de inversión de seguridad estarán desconectados durante el proceso de programación del recorrido.

1.2 Mantenga presionado el botón UP

(SUBIR) hasta que la puerta alcance la posición de SUBIDA deseada.

1.3 Una vez que la puerta esté en la posición

UP (de SUBIDA) deseada, presione y suelte el botón de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces y el botón UP (SUBIR) comenzará a parpadear.

1.4 Mantenga presionado el botón DOWN

(BAJAR) hasta que la puerta alcance la posición de BAJADA deseada.

1.5 Una vez que la puerta esté en la posición

DOWN (de BAJADA) deseada, presione y suelte el botón de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces. Se completó el proceso de programar el recorrido. Si las luces del abrepuertas de garaje parpadean 5 veces, entonces se ha llegado al límite de tiempo de programación y los límites de desplazamiento no se han fijado. Reinicie el proceso de programación del recorrido.

1.6 Añada la pegatina Step Save bajo el botón de

programación amarillo. Una vez establecidas manualmente las posiciones de subida y bajada, los sensores de inversión de seguridad se reconectarán y se tornarán operacionales. Seguidamente, el abrepuertas ingresará en una operación de detección de fuerza al mover la puerta automáticamente para abrirla y cerrarla. El abrepuertas de garaje emitirá una alerta visual y audible antes de abrir y cerrar la puerta automáticamente. El abrepuertas de garaje emitirá un pitido tres veces, confirmando de este modo que se ha completado con éxito la configuración de fuerza automática. El ajuste está completo. Si oye un pitido largo después de que la puerta intenta moverse, entonces no se ha completado satisfactoriamente la configuración de fuerza automática. Vuelva a iniciar el procedimiento a partir del paso 1 de Programar el recorrido. Ajuste Configuración de fuerza automática 2© 2022, The Chamberlain Group LLC. All Rights Reserved Tous droits réservés 114-5794-000 Todos los derechos reservados

4.2 Presione el botón Press (Pulsar) del

control remoto para cerrar la puerta. La puerta no se moverá más de una pulgada (2.5cm). Probar el Protector System

4.1 Abrir la puerta. Coloque una obstrucción

en la trayectoria de la puerta. El abrepuertas de garaje no cerrará desde un control remoto si el LED en cualquiera de los sensores de inversión de seguridad está apagado (alertándole del hecho de que el sensor está mal alineado u obstruido). Si el abrepuertas de garaje cierra la puerta cuando el sensor de inversión de seguridad está obstruido (y los sensores no están a más de 6” [15cm] sobre el piso), llame a un técnico capacitado en sistemas de puertas.

3.1 Con la puerta completamente abierta,

coloque una tabla de 1-1/2 pulg. (3.8cm) (o una madera de 2x4 colocada plana) sobre el piso, centrada debajo de la puerta del garaje. Probar el sistema de inversión de seguridad

3.2 Presione el botón Push (Pulsar) del

control remoto para cerrar la puerta. La puerta DEBE invertir la dirección de movimiento cuando entre en contacto con la tabla. Si la puerta se detiene pero no invierte su sentido de movimiento:

1. Repita Programar el recorrido (consulte el

2. Repita la prueba de inversión de seguridad.

Si la prueba sigue fallando, llame a un técnico capacitado en sistemas de puertas. Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de la puerta del garaje.

• El sistema de inversión de seguridad DEBE probarse cada mes.

• Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad. La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2" (2cm) de alto (o de 2x4 colocado plano) sobre el piso.

PRECAUCIÓNPRECAUCIÓN

Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de la puerta del garaje.

PRECAUCIÓNPRECAUCIÓN
