Caractéristiques techniques	Coupe-herbe électrique Craftsman CMEED400, puissance de 6 ampères, largeur de coupe de 14 pouces, tête de coupe pivotante à 180°.
Utilisation	Idéal pour l'entretien des jardins, des bordures et des espaces verts, adapté pour les petites et moyennes surfaces.
Maintenance et réparation	Vérifier régulièrement l'état de la lame et la remplacer si nécessaire. Nettoyer la tête de coupe après chaque utilisation.
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation. Ne pas utiliser par temps humide et éloigner les enfants et les animaux.
Informations générales	Poids léger pour une maniabilité optimale, câble d'alimentation de 10 mètres, garantie de 2 ans.

FOIRE AUX QUESTIONS - CMEED400 Craftsman

Comment démarrer le coupe-herbe Craftsman CMEED400 ?

Pour démarrer le coupe-herbe Craftsman CMEED400, assurez-vous que l'appareil est branché à une prise de courant appropriée. Appuyez sur le bouton de démarrage tout en maintenant la gâchette enfoncée.

Que faire si le coupe-herbe ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la gâchette est complètement enfoncée lors de la tentative de démarrage.

Comment remplacer la ligne de coupe ?

Pour remplacer la ligne de coupe, débranchez l'appareil, retirez la tête de coupe en suivant les instructions du manuel, puis insérez une nouvelle ligne de coupe en respectant la longueur recommandée.

Quel type de ligne de coupe est recommandé pour le CMEED400 ?

Il est recommandé d'utiliser une ligne de coupe de 1,6 mm de diamètre pour le coupe-herbe Craftsman CMEED400.

Comment nettoyer le coupe-herbe après utilisation ?

Après utilisation, débranchez l'appareil et utilisez une brosse douce ou un chiffon pour enlever les débris et l'herbe accumulée sur la tête de coupe et le boîtier.

Que faire si la ligne de coupe s'emmêle ?

Si la ligne de coupe s'emmêle, arrêtez l'appareil, débranchez-le, puis retirez la tête de coupe pour démêler la ligne. Assurez-vous de la réenrouler correctement avant de la remettre en place.

Le coupe-herbe est-il étanche ?

Le Craftsman CMEED400 n'est pas étanche. Évitez de l'utiliser sous la pluie ou dans des environnements humides pour prévenir tout dommage.

Quelle est la durée de vie de la batterie ?

Le Craftsman CMEED400 est un modèle filaire, donc il n'utilise pas de batterie. La durée d'utilisation dépendra de la durée de fonctionnement de l'appareil branché.

Comment optimiser la performance du coupe-herbe ?

Pour optimiser la performance, assurez-vous d'utiliser une ligne de coupe de qualité, de maintenir l'appareil propre et de travailler à une vitesse appropriée selon l'épaisseur de l'herbe.

MODE D'EMPLOI CMEED400 Craftsman

Français (traduction de la notice d'instructions originale) 9

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

(Sutilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

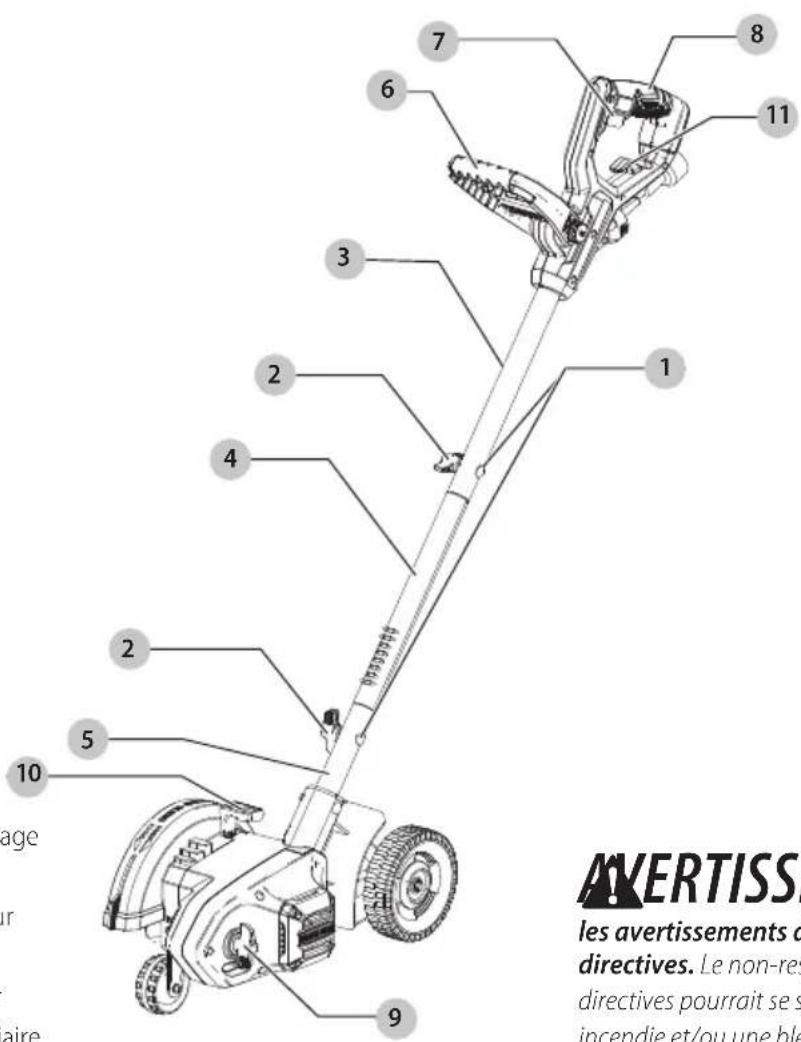

Fig. A

AVERTISS les avertissements d directives. Le non-res directives pourrait se s incendie et/ou une ble

1 Trou de montage
2 Bouton
3 Tube supérieur
4 Tube central
5 Tube inférieur
6 Poignée auxiliaire
7 Gâchette
8 Poignée principale
9 Bouton de profondeur de la coupe
10 Levier du guide de bord
11 Enrouleur de la rallonge

AVERTISSEMENT : lire tous

les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil CRAFTSMAN composez le numéro sans frais : 1-888-331-4569.

Coupe-bordure

CMEED400

CONSIGNES IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT : afin de

réduire le risque de blessure :

• Avant toute utilisation, assurez-vous que toutes les personnes qui utiliseront l'outil lisent et comprennent toutes les consignes de sécurité et les autres renseignements compris dans le présent manuel.
• Conservez ces instructions et consultez-les souvent.

AVERTISSEMENT : lors de

l'utilisation d'outils de jardinage électriques, les mesures de précaution de base devraient toujours être prises pour réduire la possibilité d'incendie, de choc électrique et de blessures, en suivant les recommandations suivantes.

1. Évitez les environnements dangereux – ne pas utiliser des appareils dans des endroits humides ou mouillés.
2. Ne pas utiliser sous la pluie.
3. Gardez les enfants éloignés – tous les visiteurs devraient être gardés à une distance sécuritaire de l'aire de travail.
4. Portez des vêtements appropriés – ne pas porter des vêtements amples ou des bijoux. Ils peuvent se coincer dans les pièces qui se déplacent. L'utilisation de gants en caoutchouc et de très bonnes chaussures est recommandée lors du travail extérieur. Portez une protection pour vos cheveux afin de les retenir.
5. Utilisez des lunettes de sécurité – utilisez un masque facial ou antipoussières s'il y a de la poussière durant l'utilisation.
6. Utilisez le bon outil – ne pas utiliser cet outil pour toute tâche autre que celles pour lesquelles il est conçu.
7. La protection du disjoncteur différentiel de fuite à la terre (DDFT) doit être fournie sur le ou les circuits ou la ou les prises utilisés pour l'outil de jardinage. Les connecteurs femelles sont disponibles avec une protection DDFT intégrée et peuvent être utilisés pour cette mesure de sécurité.
8. Afin de réduire le risque de choc électrique, utilisez seulement avec une rallonge conçue pour l'utilisation à l'extérieur, comme une rallonge de type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ou SJTOW-A.
9. Rallonge : Assurez-vous que votre rallonge est en bon état. Lorsque vous utilisez une rallonge, assurez-vous d'utiliser un calibre suffisamment lourd pour faire circuler le courant qui sera acheminé au produit. Une rallonge de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Le tableau

54.1 affiche la bonne taille à utiliser selon longueur de cordon et l'intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourd suivant. Plus le numéro de calibre est bas, plus le cordon est lourd. Afin de réduire le risque de débranchement du cordon de l'outil de la rallonge durant le fonctionnement :

i) Faites un nœud comme illustré dans la Figure B; ou ii) Utilisez une des sangles de fixation du connecteur femelle de la fiche ou les connecteurs décrits dans ce guide.

OU

iii) Branchez bien la rallonge avec la fiche de l'appareil comme illustré ou décrit dans le mode d'emploi.

Fig. B

1. Évitez les démarrages accidentels : ne pas transporter l'outil branché avec votre doigt sur la gâchette. Assurez-vous que la gâchette est éteinte avant de brancher.
2. Ne pas abuser du cordon : Ne jamais transporter l'outil par le cordon ou tirez celui-ci d'un coup sec pour le débrancher de la prise. Gardez le cordon hors de portée de la chaleur, de l'huile, les bords coupants.
3. Ne pas saisir les lames de coupe exposées ou les bords coupants lorsque vous prenez ou tenez l'appareil.
4. Ne pas forcer l'outil – le travail sera mieux fait et avec moins de probabilité de risque à la vitesse pour laquelle il a été conçu.
5. Ne pas s'étirer – maintenez vos pieds bien d'aplomb sur le sol et un bon équilibre en tout temps.
6. Demeurez vigilant – regardez ce que vous faites. Faites preuve de bon sens. Ne pas utiliser l'appareil lorsque vous êtes fatigué.
7. Débranchez l'appareil – débranchez l'appareil de l'alimentation lorsque vous ne l'utilisez pas, avant de réparer, lorsque vous changez les accessoires comme les lames et autres.
8. Entreposez les outils arrêtés à l'intérieur – lorsqu'ils ne sont pas utilisés, les outils doivent être entreposés à l'intérieur dans un endroit sec et élevé ou verrouillé hors de portée des enfants.
9. Entretenez soigneusement l'outil – gardez bords coupants aiguisés et nettoyez pour une meilleure performance et afin de réduire le risque de blessure. Pour lubrifier l'outil et remplacer les accessoires, suivez les

directives du manuel. Inspectez régulièrement la source d'alimentation et si elle est endommagée, faites-la réparer dans un établissement de services autorisé. Inspectez régulièrement les rallonges et remplacez-les si elles sont endommagées. Gardez vos mains sèches, propres et exemptes de graisse et de poussière.

1. Vérifiez les pièces endommagées – avant toute utilisation ultérieure de l'outil, un protecteur ou une autre pièce qui est endommagé doit être soigneusement vérifié afin de déterminer s'il fonctionnera correctement et s'il effectuera la fonction prévue. Vérifiez l'alignement des pièces qui se déplacent, les fixations des pièces qui se déplacent, le bris des pièces, le montage et tout autre état qui peut affecter son utilisation. Un protecteur ou une autre pièce qui est endommagé doit être convenablement réparé ou remplacé par un centre de services autorisé sauf si c'est indiqué ailleurs dans ce manuel.

CONSERVEZ CES INSTRUCTIONS

Avertissements de sécurité supplémentaires

AVERTISSEMENT : pour réduire le risque de blessures par ricochet, travaillezen vous éloignant de tout objet solide tel un mur, des marches, de grosses pierres, des arbres, etc.

• PROTECTEUR – ne pas utiliser cet outil sans avoir fixé le protecteur.
  • LAME : gardez la zone de la lame propre.
• GARDEZ VOTRE VISAGE, VOS MAINS ET VOS PIEDS À L'ÉCART DE LA ZONE DE COUPE EN TOUT TEMPS. Le fil en rotation a une fonction de coupe : faites attention lorsque vous coupez autour des moustiquaires et des plantes désirables.
  • GARDEZ TOUS LES PASSANTS ÉLOIGNÉS : à une distance sécuritaire de la zone de travail, particulièrement les enfants. ASSUREZ-VOUS que les autres personnes et les animaux sont à une distance d'au moins 100 pi (30 m).
• AVANT DE FAIRE DE L'AMÉNAGEMENT PAYSAGER OU DE CREUSER DES TRANCHÉES, vérifiez s'il y a des câbles électriques enfouis.
• FAITES TRÈS ATTENTION lorsque vous travaillez près d'objets solides et au besoin, taillez à la main.
• DOMMAGES À L'OUTIL : si vous frappez ou si vous vous emmêlé avec un objet étranger, arrêtez immédiatement l'outil, débranchez le cordon, vérifiez les dommages et faites réparer les dommages avant de tenter de le réutiliser.
• NE PAS UTILISER les outils électriques portatifs dans une atmosphère gazeuse ou explosive. Les moteurs de ces outils produisent des étincelles et ces étincelles pourraient enflammer les vapeurs.

• DEMEUREZ VIGILANT – ne pas utiliser cet outil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments.

• NE PAS immerger l'outil dans l'eau ou l'asperger avec un tuyau.

• NE PAS laisser pénétrer tout liquide à l'intérieur. Si l'outil est mouillé, laissez-le sécher pendant au moins 48 heures.
• NE PAS nettoyer avec une laveuse à pression.
• NE PAS entreposer l'outil sur ou près de fertilisants ou de produits chimiques.
• NE PAS charger l'outil sous la pluie ou dans des endroits mouillés.
• PIÈCES DE RECHANGE : Lors des travaux d'entretien, utiliser seulement des pièces de rechange identiques.

Mesures de Sécurité : Fiche Polarisée

Le produit est muni d'une fiche polarisée (une lame plus large que l'autre) afin de minimiser les risques de secousses électriques. Le produit doit alors être utilisé avec un cordon de rallonge bifilaire ou trifilaire approprié. Ce genre de fiche n'entre que d'une façon dans une prise polarisée. S'assurer que la douille de la rallonge possède une fente plus large que l'autre. Lorsqu'on ne peut insérer la fiche à fond dans la rallonge, il faut tenter de le faire après avoir inversé les lames de côté. Si la fiche n'entre toujours pas dans la rallonge, il faut se procurer une rallonge appropriée. Lorsqu'on ne peut insérer la fiche de la rallonge à fond dans la prise, il faut communiquer avec un électricien certifié pour qu'il installe une prise appropriée. Il ne faut pas modifier la fiche de l'outil ni la rallonge.

Consigne de sécurité supplémentaire

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

AVERTISSEMENT : porter

SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si l'opération est poussiéreuse. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT : certaines

poussières contiennent des produits chimiques reconnus dans l'État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont :

• des composants de fertilisants,
• des composants d'insecticides, d'herbicides et de pesticides,
- l'arsenic et le chrome provenant du bois de construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques, portez un équipement de sécurité approuvé, comme un masque antipoussière spécialement conçu pour filtrer les particules microscopiques.

AVERTISSEMENT : cet outil peut

produire et/ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé au visage et au corps..

AVERTISSEMENT : pendant

l'utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive.

ATTENTION : après utilisation, ranger l'outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu'un. Certains outils peuvent tenir à la verticale, mais manquent alors de stabilité.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).
  Plus le calibre est petit, et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibre minimum pour les cordons d'alimentation

Volts		Longueur totale du cordon d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères		AWG
Plus que Pas plusque
0618161614
6	10	18161412
10	12	16161412
12	16	14	12	Non recommandé

L'étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après :

V....volts

Hz hertz

min......minutes

--- ou DC.....courantcontinu

fabrication classe I (mis à la terre)

.../min......parminute

BPM......battements par minute

IPM....impacts par minute

RPM......révolutions par minute

sfpm (plpm)...... pieds linéaires par minute

SPM (FPM)......fréquence par minute

\~ ou AC.....courantalternatif

\~ ou AC/DC... courantalternatif ou continu

n _0 ......vitesse à vide

⊕......borne de terre

⚠️ ...... symbole d'avertissement

△ radiationvisible

protection respiratoire

protection oculaire

lire toute la documentation

Usage Prévu

Ce coupe-bordure est conçu pour un usage domestique.

NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

Moteur

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Ces outils sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

DANGER : DÉBRANCHER L'OUTIL! Attendre

l'immobilisation complète de la lame!

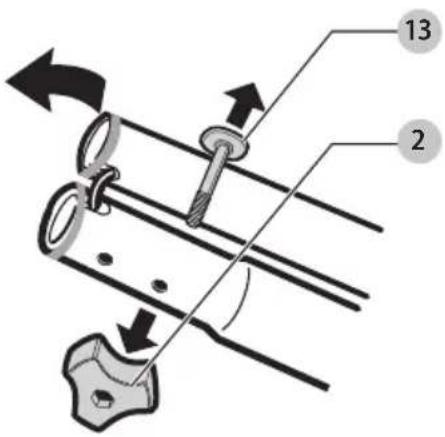

Assemblage de la poignée (Fig. C, D)

1. Retirer les boutons 2 et les boulons à tête bombée 13 des trous de montage du tube de la poignée.

2. Retirer le ruban qui fixe solidement le câble gainé interne aux tubes.

3. Coulisser le tube intermédiaire 4 dans le tube supérieur 3 et fixer ensemble les tubes de la poignée à l'aide du bouton et de la tête de boulon courbée. Il est possible que vous ayez à jouer délicatement avec le boulon pour le faire passer au-delà du câble gainé à l'intérieur du tube lors de la première insertion. Deux positions de réglage en hauteur sont offertes. Consulter la Figure G pour l'orientation de la poignée supérieure. Lors de l'assemblage des tubes, s'assurer que le câble se déplace librement à l'intérieur.

4. Pour enlever le jeu présent, tirer le câble gainé vers le bas, dans le tube inférieur. Faites glisser le tube du milieu dans le tube inférieur en alignant la rainure et la saillie. Fixer les tubes de la poignée ensemble avec l'autre bouton et la tête de boulon courbée. Il est possible que vous ayez à jouer délicatement avec le boulon pour le faire passer au-delà du fil gainé à l'intérieur du tube lors de la première insertion.

ATENCION : NE JAMAIS utiliser un objet pointu pour déplacer les fils.

Fig.C

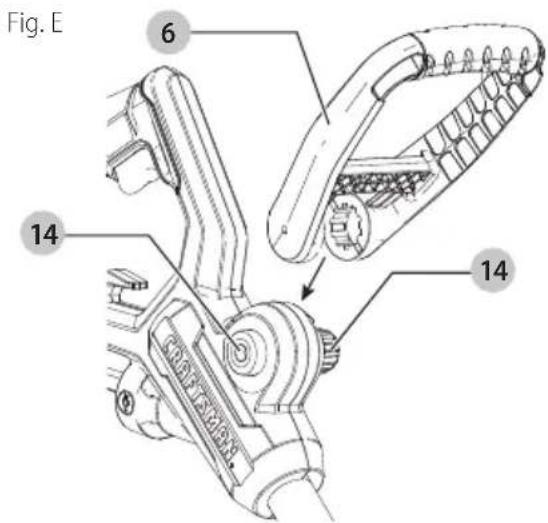

Fixer la poignée auxiliaire (Fig. E)

Pour certains modèles, il peut être nécessaire de fixer la poignée auxiliaire. Si c'est un modèle devant avoir la poignée auxiliaire fixée, veuillez consulter ces instructions.

1. Pour fixer la poignée auxiliaire 6, enfoncer les boutons d'ajustement de la poignée auxiliaire 14 des deux côtés du boîtier supérieur comme le montre la Figure E
2. Positionner la poignée comme le montre la Figure E Pousser partiellement la poignée. Ainsi, les boutons seront maintenus enfoncés au moment de les relâcher.
3. Pousser la poignée complètement sur le boîtier et la positionner légèrement de manière à ce qu'elle « s'enclenche » en place.

REMARQUE : pour régler la poignée vers le haut ou le bas, appuyer sur le bouton, puis relever ou abaisser la poignée. REMARQUE : ajuster la poignée de façon à avoir le bras avant complètement droit lorsque le taille-bordure est en position de fonctionnement.

Fig. E 6 14 14

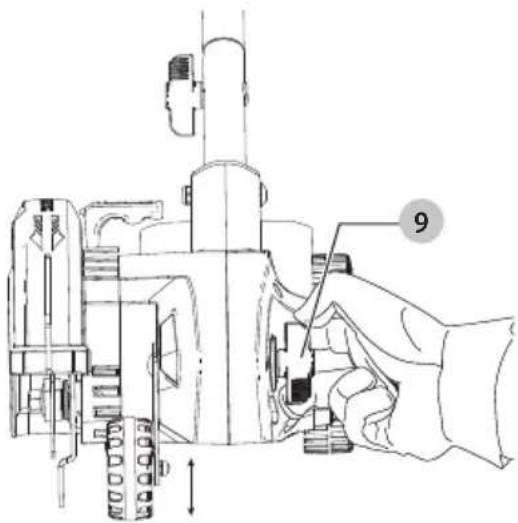

Réglage de la profondeur de coupe (Fig. A, F)

La roue avant se règle afin de modifier la profondeur de coupe et de prolonger la durée de la lame.

1. Attendre l'immobilisation complète de la lame!
2. Débrancher l'outil.
3. Desserrer le bouton de réglage de la profondeur 9.
4. Régler la hauteur de la roue en utilisant l'indicateur de profondeur qui se trouve sur le support de la roue et les mentions sur le boîtier avant.

NOTE : une profondeur de 2,5 cm (1 po) est recommandée pour couper une bordure.

1. Bien resserrer le bouton.

REMARQUE : Une végétation dense peut traîner le protecteur. Réduisez la profondeur de la coupe au minimum pour aider à réduire cet effet.

Fig. F

Le guide de rebord est pratique pour couper une ligne droite le long des trottoirs. Lorsqu'on veut effectuer des travaux d'aménagement paysager ou couper des rigoles dans la cour, le guide de rebord peut nuire lors de travaux dans de la terre battue ou des mottes de gazon. On peut

FRAnÇAis

régler le guide afin de pouvoir faire des RIGOLE ou des travaux d'AMÉNAGEMENT PAYSAGER.

Pour modifier la position du guide de bord

Faire de l'aménagement paysager

Tirez le bouton du guide de bord vers les côtés pour déverrouiller la languette du protecteur dans le sens de la petite flèche. Levez le bouton vers le haut jusqu'à ce l'encoche carrée inférieure dans le levier s'aligne avec la languette sur le protecteur. Dans cette position, le guide de bord est levé afin que l'outil puisse facilement le long des bords de parterres de fleurs et d'arbustes et autour des arbres en prévision de l'aménagement paysager ou le retrait de plaques de gazon.

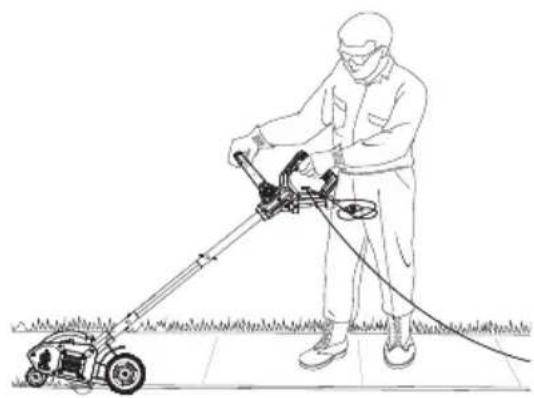

Creuser des tranchées

Pour ramener le guide de bord en position inférieure, tirez le levier vers les côtés et poussez le protecteur vers le bas jusqu'à ce que la languette entre dans le trou du levier supérieur.

REMARQUE : Vous pouvez avoir besoin de pencher le coupe-bordure vers l'arrière pour permettre au guide de bord de se déplacer en position de creusage.

Fig. G

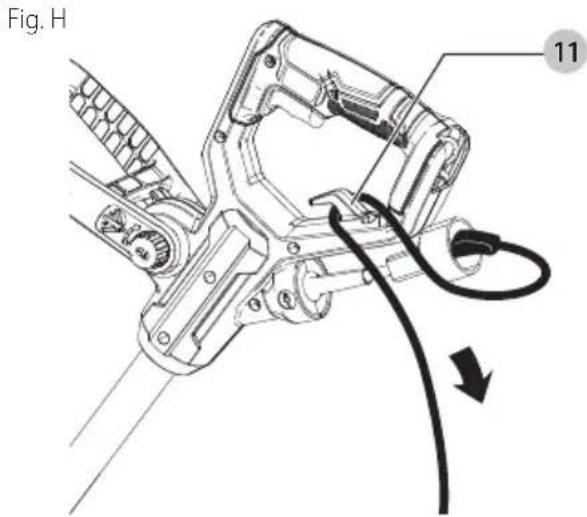

Fixation de la rallonge au coupe-bordure (Fig. H)

La poignée de l'interrupteur comporte 11 un dispositif de retenue du cordon intégré minimisant les contraintes sur la rallonge. Pour s'en servir, il suffit de plier la rallonge de la façon illustrée, à environ 30 cm (1 pi) de son extrémité, et d'insérer la boucle au bout de la poignée. Fixer la boucle ainsi formée par la rallonge sur l'ergot. Tirer doucement sur la rallonge afin de s'assurer qu'elle est bien fixée dans la poignée du coupe-bordure.

Éloigner la rallonge de l'utilisateur, de l'outil et de tout autre obstacle en tout temps. Éloigner le cordon des sources de chaleur, des flaques d'huile, de l'eau ou d'arêtes tranchantes.

Fig. H 11

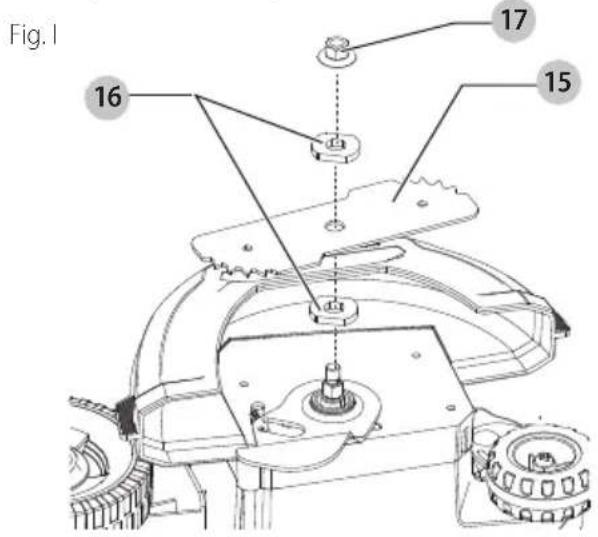

Lame (Fig. I)

DANGER : débrancher l'outiL. Attendre

l'immobilisation complète de la lame.

Fixer la lame 15, les deux calest 16, l'écrou à tête hexagonale 17 et la rondelle conique dans l'ordre illustré. Prière de vérifier l'installation de la lame avant d'utiliser l'outil. La lame du coupe-bordure comporte deux indicateurs d'usure afin de savoir quand remplacer la lame. Lorsque la lame est usée jusqu'au petit trou à chaque extrémité de celle-ci, elle procure une coupe d'une profondeur de 6 mm (1/4 po) et il faut la remplacer. Conseil : Afin de prolonger la durée de la lame, régler la profondeur de coupe au minimum pour la première coupe et augmenter le réglage de la profondeur à mesure que la lame s'use.

Remplacement de la lame

PANGER : débrancher l'outil. Attendre l'immobilisation complète de la lame.

DANGER : la lame continue de tourner pendant quelques instants après avoir relâché l'interrupteur.

1. Desserrer l'écrou à tête hexagonale (9/16 po) 17. Se servir d'une clé de 1 po contre la rondelle extérieure 16 ou d'une pièce de bois de 2 po sur 4 po, au besoin, entre le protecteur et la lame 15 pour empêcher cette dernière de bouger.
2. Installer la cale interne sur l'arbre; les « plats » du trou de la cale doivent s'insérer sur ceux de l'arbre.
3. Tout en retenant la cale en place, placer la lame sur l'arbre de la façon illustrée (Figure I).
4. Retenir la lame contre la cale et installer la cale extérieure, toujours en alignant les « plats » de la cale sur ceux de l'arbre.
5. Installer l'écrou à tête hexagonale et la rondelle conique, puis les serrer à l'aide d'une clé.

REMARQUE : remplacer l'écrou à tête hexagonale et la rondelle conique seulement par des pièces de rechange identiques, voir la rubrique relative à l'entretien.

Fig. I 16 15 17

FONCTIONNEMENT

AVERTISSEMENT : afin

de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

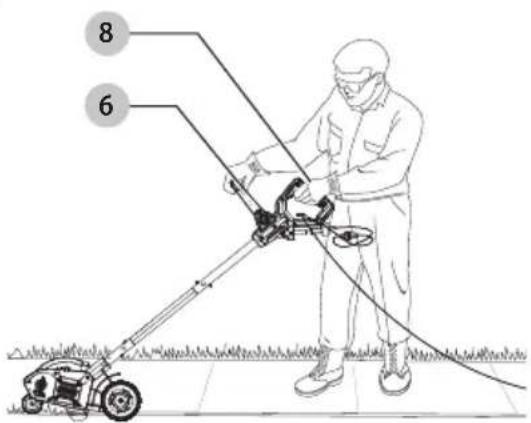

Position correcte des mains (Fig. J)

AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, maintenir SYSTÉMATIQUEMENT l'outil fermement pour anticiper toute réaction soudaine.

La position correcte des mains nécessite une main sur la poignée principale 8 et une main sur la poignée auxiliaire 6.

Fig. J

8 6

Interrupteur

METTRE L'OUTIL EN MARCHE en appuyant sur l'interrupteur à détente. Celui-ci est conçu pour être tenu sans peine en position de marche. POUR ARRÊTER L'OUTIL, il suffit de relâcher l'interrupteur.

nOTE : Le coupe-bordure est un appareil électrique énergivore et il ne doit pas être utilisé simultanément avec d'autres appareils électriques énergivore sur le même circuit.

Utilisation

1. Régler la profondeur de coupe à 2,5 cm (1 po) et abaisser le guide (consulter les instructions relative au Assemblage et Ajustements).
2. Avant de mettre l'outil en marche, le placer de sorte que le guide de rebord repose contre le bord de la surface pavée. Les deux roues arrière doivent se trouver sur la surface pavée lorsqu'on coupe la bordure.

REMARQUE : lorsqu'il y a une croissance excessive de gazon sur la surface pavée, cela peut traîner le protecteur. Une coupe initiale peut être requise avec le coupe-bordure du côté du gazon. Cela nécessitera de lever le guide de bord et peut nécessiter la réduction de la profondeur de la coupe (consultez les instructions Pour modifier la position du guide de bord).

1. Afin d'éviter les risques de rebond, abaisser la poignée de sorte que la lame se trouve au-dessus du sol.
2. Mettre l'outil en marche et laisser la lame tourner sans bouger l'outil.
3. Soulever doucement la poignée afin d'abaisser la lame, de trouver le rebord de la surface pavée et de commencer la coupe. On peut ensuite déplacer l'outil lentement vers l'avant le long de la surface pavée en laissant le guide reposer légèrement contre le rebord du pavé.

- Lors de la première coupe au début de la saison, il est préférable d'avancer lentement car c'est le moment où le gazon est le plus long. Par la suite, on pourra effectuer le travail plus rapidement. Lorsque le moteur ralentit, reculer de un pouce ou deux afin de permettre à la lame de reprendre sa vitesse normale. Lors de la coupe, il peut y avoir formation d'étincelles lorsque l'outil frappe des roches; il s'agit d'une situation normale. Ne pas utiliser l'outil lorsque le sol est humide ou mouillé afin d'éviter les risques de secousses électriques ainsi que l'obstruction du logement de la lame. Dans ce dernier cas, attendre l'immobilisation complète de la lame! DÉBRANCHER L'OUTIL! Ouvrir la porte et dégager l'obstruction à l'aide d'un bâton. Lorsqu'on continue de se servir d'un outil bloqué, on surcharge le moteur.

ATTENTION : ne pas tenter de nettoyer

le logement de la lame en frappant l'outil contre le sol au risque de l'endommager. Éloigner les mains du

FRAnÇAis

guide et de la lame pendant les travaux de nettoyage car ces composantes deviennent tranchantes à l'usure.

Aménagement Paysager/Rigoles

AVERTISSEMENT : avant

d'effectuer des travaux d'aménagement paysager ou de couper des rigoles, s'assurer qu'il n'y a pas de fils, de tuyaux ou tout autre objet à découvert ni sous terre qui pourraient présenter des risques ou nuire au fonctionnement de l'outil. Régler à la profondeur de coupe nécessaire uniquement. Ne pas surcharger l'outil. Lorsque celui-ci ralentit, reculer légèrement et attendre que la lame tourne à son régime normal.

Rangement

AVERTISSEMENT : s'assurer que l'outil est débranché.

Enlever tout débris du dessous du coupe-bordure et de l'intérieur du protecteur, puis nettoyer ces parties avant de ranger l'outil. Consulter MAINTENANCE. Le cas échéant, le coupe-bordure peut être rangé en le suspendant par sa poignée.

ATTENTION : ne pas suspendre l'outil sur l'interrupteur à détente ni sur le cordon.

AVIS : ne pas ranger l'outil sur des fertilisants ou des produits chimiques, ni près de ceux-ci au risque de causer la corrosion rapide de l'outil.

Prévention de la corrosion

Des fertilisants et autres produits chimiques de jardinage renferment des agents qui peuvent grandement accélérer la corrosion des métaux. Lorsqu'on taille la bordure là où on a utilisé des fertilisants ou d'autres produits chimiques, il faut nettoyer l'outil comme suit immédiatement après s'en être servi. Nettoyer toutes les pièces à découvert à l'aide d'un chiffon humide. On peut

lubrifier les pièces métalliques seulement à l'aide d'huile de pétrole léger. Lors du nettoyage, NE PAS immerger l'outil ni l'arroser à l'aide d'un boyau.

MAINTENANCE

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d'autres produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux offerts par CRAFTSMAN n'ont pas été testés avec ce produit, leur utilisation pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires CRAFTSMAN recommandés avec le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec CRAFTSMAN, composer le 1-888-331-4569.

Réparations

AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.

• COnFiRMATiOn DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d'assurances.

• SÉCURITÉ: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'éventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs.

• Registre en ligne à www.craftsman.com/registration

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil. Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s'applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d'autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d'autres droits qui varient selon les états ou les provinces.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique ou de la cloueuse CRAFTSMAN, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE LATINE : cette garantie ne s'applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1-888-331-4569 pour en obtenir le remplacement gratuit.
