CMHT77638 - Niveau laser Craftsman - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser
Marque	Craftsman
Modèle	CMHT77638
Classe laser	Classe 2 (IEC/EN60825-1:2014)
Type de laser	≤ 1,0 mW @ 620-690 nm, visible
Portée de mesure	0,3 m à 20 m (11,8 po à 65 pi)
Précision de mesure	± 3 mm (± 1/8 po)
Plus petite unité affichée	± 1 mm (± 1/16 po)
Alimentation	Batterie rechargeable via USB (charge complète ~2,5 h)
Autonomie	Jusqu'à 3000 mesures
Dimensions (H x P x L)	118 x 21 x 44,45 mm (4,63 x 0,81 x 1,75 po)
Poids	68 g (2,4 oz)
Température de fonctionnement	0 °C à +40 °C (32 °F à 104 °F)
Température de stockage	-10 °C à +60 °C (14 °F à 140 °F)
Indice de protection	IP40
Mesure continue	Oui
Calcul surface/volume	Oui
Hauteur indirecte (2 et 3 points)	Oui
Arrêt automatique du laser	60 secondes
Arrêt automatique de l'appareil	120 secondes après désactivation du laser
Conformité	FCC Part 15, IC ICES-003

FOIRE AUX QUESTIONS - CMHT77638 Craftsman

Comment allumer l'appareil et mesurer une distance simple ?

Appuyez sur le bouton Marche (Figure A 3) pour allumer le laser. Pointez le laser vers la cible, puis appuyez sur le bouton de Mesure pour afficher la distance au bas de l'écran.

Comment changer l'unité de mesure ?

Après avoir pris une mesure, maintenez enfoncé le bouton FUNCT. pendant 2 à 3 secondes jusqu'à ce que l'unité change. Les unités disponibles sont : pouces fractionnaires, pouces décimaux, pieds et mètres.

Comment utiliser la mesure continue ?

Appuyez et maintenez le bouton de Mesure pendant 4 secondes pour activer le mode continu. La distance se met à jour en temps réel. Appuyez à nouveau sur le bouton de Mesure pour figer la valeur et quitter le mode.

Comment mesurer une surface ?

Appuyez une fois sur FUNCT. pour afficher l'icône de surface. Mesurez d'abord la largeur, puis la longueur en appuyant sur le bouton de mesure après chaque visée. La surface s'affiche en bas de l'écran.

Comment mesurer un volume ?

Appuyez deux fois sur FUNCT. pour afficher l'icône de volume. Mesurez successivement la largeur, la longueur et la hauteur en appuyant sur le bouton de mesure à chaque fois. Le volume s'affiche en bas de l'écran.

Comment mesurer la hauteur d'un objet élevé avec la méthode à 2 points ?

Appuyez trois fois sur FUNCT. pour afficher l'icône correspondante. Placez-vous au bas de l'objet, visez le point le plus haut et appuyez sur mesure, puis visez le point le plus bas et appuyez sur mesure. La hauteur s'affiche en bas de l'écran.

Comment mesurer la hauteur avec la méthode à 3 points ?

Appuyez quatre fois sur FUNCT. pour l'icône à 3 points. Placez-vous au centre approximatif de la hauteur, visez le point le plus haut, puis le centre, puis le point le plus bas, en appuyant sur mesure après chaque visée. La hauteur s'affiche en bas de l'écran.

Que faire si le code d'erreur 255 apparaît ?

Le code 255 indique que l'appareil ne peut pas mesurer. Essayez d'éteindre et de rallumer l'appareil plusieurs fois. Si l'erreur persiste, contactez le service après-vente ou le distributeur.

Comment charger la batterie ?

Ouvrez le couvercle du port sur le côté de l'outil, branchez le câble USB fourni (petite extrémité dans l'outil, grande extrémité dans un adaptateur secteur ou un ordinateur). La charge complète prend environ 2,5 heures.

Quelle est la portée maximale de mesure ?

La portée maximale est de 20 m (65 pi) dans des conditions favorables. La précision est de ±3 mm jusqu'à 10 m, et peut diminuer au-delà selon les conditions.

MODE D'EMPLOI CMHT77638 Craftsman

• Informations sur l'outil
• Sécurité des utilisateurs
• Configuration
• Fonctionnement
• Garantie
• Caracteristiques techniques
• Codes d'information

Conservez toutes les sections de ce manuel pour consultation future.

Informations sur l'outil

L'outil CMHT77638 est un produit laser de classe 2 utilisé pour mesurer les distances jusqu'à 65ft, la surface, le volume ou la hauteur d'un objet de grande taille.

Sécurité des utilisateurs

MISE EN GARDE:

Lisez avec attention les instructions de sécurité et le manuel d'utilisation avant d'utiliser le produit. La personne responsable de l'appareil doit s'assurer que tous les utilisateurs comprennent et respectent ces instructions.

MISE EN GARDE:

Pour votre commodité et votre sécurité, les informations suivantes générées sur l'étiquette sont situées sur votre outil laser afin de vous informer de la classe du laser.

MISE EN GARDE:

Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par l'équipement peut être alterée.

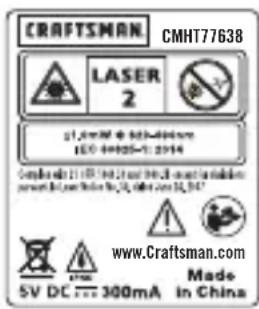

L'outil CMHT77638 émet un faisceau laser visible tel que démontré sur la Figure A. Le faisceau laser émis appartient à la Classe 2 conformément à la CEI 60825-1 et est conforme aux normes 21 CFR 1040.10 et 1040.11 sauf pour les exceptions selon l'avis N° 50 du laser en date du 24 juin 2007.

MISE EN GARDE :

Lorsque l'outil laser est utilisé, n'exposez pas vos yeux au faisceau laser émis (source de lumière rouge). L'exposition à un faisceau laser pendant une période prolongée peut être dangereuse pour les yeux. Ne regardez pas directement dans le faisceau avec des dispositifs d'aide optique.

MISE EN GARDE:

Pour réduire le risque de blessures, l'utilisateur doit dire le manuel d'utilisation du produit et le manuel sécurité.

Conformité aux exigences de la FCC

Cet apparéil est conforme aux exigences de la section 15 des réglementations FCC. L'utilisation est sujette aux deux conditions suivantes:

(1) Cet apparéil ne doit pas cause d'interférence nuisible; et (2) cet apparéil doit accepter toute interférence reçue, incluant une interférence pouvant cause une opération indésirée.

Énoncé de la Commission fédérale des communications

Cet équipement a ete teste et declare conforme aux exigences relatives aux apparciels numériques de classe B, conformement à la section 15 des reglementations FCC. Ces limites sont conques pour offrir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet appareil generne, utilise et emet de I'energie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des communications radio. Toutefois, il n'y a aucune garantie selon laquelle l'interfERENCE ne se produit pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à une radio ou un téléviseur, ce qui peut etre déterminé en allumant ou en éteignant l' appariel, on encourage l'utiliseur a tenter de corriger cette interference grâce à l'une des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Éloignez le plus possible le matériel du récepteur.

• Branchez le matériel dans une prise électrique située sur un circuit différent (pas celui sur lequel le récepteur est connecté).

• Consultez le fournisseur ou un technician radio/télé experimenté pour obtenir de l'aide.

Notifications d'Industrie Canada (IC, Industry Canada), Canada

Le circuit de cet apparéil numérique de classe B est conforme à l'ICES-003 (Canada). Cet apparéil est conforme aux exigences RSS d'Industrie Canada exempt de licence. L'utilisation est sujette aux deux conditions suivantes : (1) cet apparéil ne doit pas causer d'interférences, et (2) cet apparéil doit accepter toutes les interférences, y compris celles qui pourrait provoquer un fonctionnement non souhaitable de l' apparéil.

En vertu des reglementations d'Industry Canada, les émetteurs radios de cet appeareil doivent uniquement être utilisés avec une antenné de type approuvé par Industry Canada et ayant un gain maximal (ou inférieur) approuvé par Industry Canada. Afin de réduire la possible interférence radio avec les autres utilisateurs, le type d'antenne et son gain doit être sélectionnés de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne soit pas supérieure à cette permise pour communiquer avec succès.

Configuration

Fixer un bracelet antistatique

1. En faisant face à l'outil, insérez le bout mince du bracelet dans un des trous dans le fond de l'outil (Figure A 5).
2. Poussez le bout mince du bracelet antistatique jusqu'à ce qu'il passé dans l'autre trou.
3. Séparez les deux fils, qui constituent le bout mince du bracelet antistatique, pour former une boucle.
4. Insérez le bout large du bracelet antistatique à travers la boucle dans le bout mince pour que le bracelet antistatique se fixe de façon sécurité à l'outil (Figure C).

Charger la pile

Chargez complètement le bloc-piles avant la première utilisation et lorsque l'outil n'est pas utilisé durant six mois ou plus.

1. Trouvez le couvercle du port sur le côte de l'outil (Figure D 1).
2. Utilisez votre doigt, tirez doucement couvercle du port vers le haut (Figure D1).
3. Insérez le petit bout du cable de recharge USB dans le port sur le côté de l'outil tout en vous assurant d'insérer le côté plat du cable dans le côté plat du port (Figure 2).
4. Insérez l'extremité USB du cable dans le port USB d'un ordinateur ou une prise d'alimentation USB (Figure D 3).
5. Attendez environ 2,5 heures pour que la pile soit complètement chargee, puis déconnectez le cable de recharge USB.

Lorsque l'outil est allumé, le niveau de puissance de la pile apparait dans la fenêtre d'affichage (Figure F 1).

Fonctionnement

Mesure de la distance sur un objet

1. Pointez le laser sur le dessus de l'outil (Figure A ① vers le mur ou un objet dont vous souhaitez mesurer la distance (Figure E ①).
2. Appuyez sur figure A 3 pourmettre l'outil en marche et afficher le point laser rouge.
3. Appuyez sur l'our mesurer la distance entre le bas de l'outil et le mur ou l'objet (Figure ②).
4. Au bas de la fenêtre d'affichage (Figure A 2), consultez la mesure actuelle (Figure F 3).

Pour une nouvelle mesure, appuyez sur pour déplacer la mesure actuelle à la ligne précédente de la fenêtre d'affichage (Figure F 2). Repétez les étapes 2 - 4.

Mesure de distance continue

Pour prendre une série de mesures tout en vous déplaçant, passez en mode de mesure continue.

1. Pointez le laser sur le dessus de l'outil (Figure A 1) vers le mur ou un objet dont vous souhaitez mesurer la distance (Figure E 1).
2. Appuyez sur figure A 3 pourmettre l'outil en marche et afficher le point laser rouge.
3. Appuyez et maintenez 4endant 4 secondes pour activer le mode de mesure continue.
4. Au bas de la fenêtre d'affichage (Figure A 2), consultez la mesure actuelle (Figure F 3), qui changera continuèlement à mesure que vous déplacez l'outil.
5. Pour prendre la mesure actuelle (à partir de la base de l'outil à un mur ou un objet) et quitter le mode de mesure continue, appuyez sur

Pour une nouvelle mesure, appuyez sur pour déplacer la mesure actuelle à la ligne précédente de la fenêtre d'affichage. Recommence les étapes 2 - 5.

Surface de mesure

Vous pouvez mesurer la surface d'un mur, sol, ou objet.

1. Pointez le laser de l'outil (Figure A ①) vers un mur ou un objet et non vers les yeux de quiconque.
2. Appuyez sur figure A 3 pourmettre l'outil en marche et afficher le point laser rouge.
3. Appuyez sur FUNCT. pour afficher Sur la fenetre d'affichage (Figure F 4).

4. Mesurer la largeur.

5. Pointez le sommet de l'outil sur un côte de la cible (mur, sol, ou objet).

6. Placez le bas de l'outil à un bout de la cible et pointez le point laser sur toute la largeur (Figure G 1).

7. Appuyez sur pour afficher la mesure de largeur en haut de la fenêtre d'affichage.

8. Mesurer la longueur.

9. Placez le bas de l'outil à un bout de la cible et pointez le point laser sur toute la longueur (Figure G 2).

10. Appuyez sur A pour afficher la mesure de la longueur sur la deuxième ligne de la fenetre d'affichage.

11. Consultez la mesure de Surface au bas de la fenetre d'affichage (Figure F 3).

Mesure de volume

Vous pouvez mesurer le volume d'une piece ou d'un objet.

1. Pointez le laser de l'outil (Figure A 1) vers un mur ou un objet et non vers les yeux de quiconque.
2. Appuyez sur figure A ③ pourmettre l'outil en marche et afficher le point laser rouge.
3. Appuyez deux fois sur FUnCT. dufois pour afficher sur la fenetre d'affichage (Figure 4).

4. Mesurer la largeur.

5. Pointez le sommet de l'outil sur un côté de la cible (piece ou objet).

6. Placez le bas de l'outil à un bout de la cible et pointez le point laser sur toute la largeur (Figure H 1).

7. Appuyez sur pour afficher la mesure de largeur en haut de la fenetre d'affichage.

8. Mesurer la longueur.

9. Placez le bas de l'outil à un bout de la cible et pointez le point laser sur toute la longueur (Figure H 2).
   Appuyez sur pour afficher la mesure de la longueur sur la deuxième ligne de la fenetre d'affichage.

10. Mesurer la hauteur.

11. Placez le bas de l'outil à un bout de la cible et pointez le point laser sur toute la hauteur (Figure H 3).

12. Appuyez sur pour prendre la mesure.

13. Consultez la mesure de Volume au bas de la fenetre d'affichage (Figure F 3).

F

Mesurer la hauteur d'un objet élevé

Si vous doivent mesurer la hauteur d'un objet élevé (par ex. un édifice élevé), vous doivent calculer la hauteur basée sur les distances à partir d'un même point à 2 ou 3 points sur l'objet. L'outil utilise le théorème de Pythagore (C^2 = A^2 +B^2) pour calculer la hauteur.

Distance à 2 points

Vous pouvez utiliser la distance à deux points sur un objet élevé (hauteur indirecte double) pour déterminer sa hauteur (Figure 1).

1. Pointez le laser de l'outil (Figure A 1) vers un mur ou un objet et non vers les yeux de quiconque.
2. Appuyez sur figure A 3 pourmettre l'outil en marche et afficher le point laser rouge.
3. Appuyez sur FUND.T. trois fois pour afficher sur la fenetre d'affichage.
4. Placez l'outil oppose le bas de l'objet dont vous devez mesurer la hauteur (Figure ① ②).
5. Dirigez le laser vers le point le plus élevé de l'édifice ou de l'objet (Figure 1 2).
6. Appuyez sur ur mesurer la distance.
   7.À partir du même point,pointez le laser de l'outil vers le point le plus bas de I'objet (Figure ① ③).
7. Appuyez sur ur mesurer la distance.
8. Sur la ligne inférieure de l'écran, consultez la hauteur de l'édifice ou de l'objet.

Distance à 3 points

Vous pouvez utiliser la distance à trois points sur un objet élevé pour déterminer sa hauteur (Figure ①).

1. Pointez le laser de l'outil (Figure A ①) vers un mur ou un objet et non vers les yeux de quiconque.
2. Appuyez sur figure A 3 pourmettre l'outil en marche et afficher le point laser rouge.
3. Appuyez sur FUNDIT. qui quatre fois pour afficher sur la fenetre d'affichage.

4. Placez l'outil opposé au centre approximatif de la hauteur verticale à être mesurée (Figure J 2).

5. Dirigez le laser vers le point le plus élevé de l'objet dont vous doivent mesurer la hauteur (Figure ① ②).

6. Appuyez sur pour mesurer la distance.
   7.À partir du même point, dirigez le laser de l'outil vers le point le centre de I'objet (Figure J 3).
7. Appuyez sur pour mesurer la distance.
8. À partir du même point, pointez le laser de l'outil vers le point le plus bas de l'objet (Figure ① ④).
9. Appuyez sur pour mesurer la distance.
10. Sur la ligne inférieure de l'écran, consultez la hauteur de l'édifice ou de l'objet.

Changer l'unité de mesure

Une fois la mesure actuelle prise (l'appareil n'est pas en mode de mesure continue), vous pouze change les unités de mesure de pouces fractionnaires (7'04 7/8") en decimal pouces (88.8 in), decimal pouces en pieds (7.40 ft), ou pieds en metres (2.257 m).

Appuyez sur et maintenez FUNCT. jusqu'à voir le changement de mesure (2 - 3 secondes).

Mettre l'outil hors tension

L'outil peut être mis hors tension de l'une des deux manières suivantes :

• Appuyez sur et maintenez pendant plusieurs secondes (jusqu'à ce que la fenêtre d'affichage se vide).
• Si vous n'utilise pas l'outil pendant 120 secondes, il se désactive automatiquement.

Garantie limitée

Allez à www.DEWALT.com pour obtenir des informations sur la garantie.

techniques

Portée 0.3 m à 20 m (11.8 in à 65 pi)
Précision de mesure* ± 3 mm (± 1/8 po)*
Plus petite unité affichée ± 1 mm (± 1/16 po)
Classe du laser Classe 2 (CEI/EN60825-1 : 2014
Type de laser ≤ 1.0mW @ 620-690nm
Arrêt automatique du laser/retroéclairage 60 secondes
Arrêt automatique de l'appareil 120 secondes après laser désactivé
Mesure continue Oui
Surface/Volume Oui
Hauteur inDirecte/Double hauteur inDirecte Oui
Durée des piles Maximum 3000 mesures
Dimensions (Hauteur x Profondeur x Largeur) 118 x 21 x 44.45mm (4.63 x .81 x 1.75 po)
Poids	68 g (2.4 oz)
Températures de stockage tolérées	-10 °C ~ +60 °C (14 °F ~ 140 °F)
Plage de températures de fonctionnement	0 °C ~ +40 °C (32 °F ~ 104 °F)
Classe de protection	IP40
*La précision de mesure dépend des conditions actuelles : • Dans des conditions favorables (bonne surface de cible et temperature de la pierce), jusqu'à 10 m (30 pi). • Dans des conditions défavorables (soleil brillant, surface de cible très peu refléchissante, ou grandes variations de température), l'erreur peut augmenter de ± 0.15 mm/m (± 0.002 po/pi) pour des distances dépassant 10 m (30 pi).

Codes d'information

Si IC apparait sur la fenetre d'affichage avec un numero de Code, effectuez les Actions correctrices correspondantes.

Code Description Action correctrice
255	Ne peut pas mesurer	Allumer/éteindre l'appareil plusieurs fois. Si l'erreur se produit toujours, renvoyez l'appareil défectueux au centre de service ou au distributeur. Rétérrez-vous à la garantie.
301	Trigonométriques	Lors du calcul de la hauteur d'un bâtiment élevé, le code 301 apparaîtra si une distance plus longue est mesurée après une distance plus courte.
401 Communication	Si vous prenez une mesure trop rapidement après avoir pris une autre mesure, le Code 401 apparaîtra.
501 Hors de la plage de température	Laissez le dispositif refroidir ou chauffer jusqu'à une température dans la plage 0 °C ~ +40 °C (32 °F ~ 104 °F).

CRAFTSMAN.

© 2018 CRAFTSMAN

701 East Joppa Road

Towson, MD 21286

Made in China

022817

November 2018

www.CRAFTSMAN.com
