CMEHTS824 - Taille-haies Craftsman - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 750 W, Longueur de la lame : 61 cm, Écartement des dents : 28 mm
Utilisation	Idéal pour tailler les haies, arbustes et petits arbres dans le jardin.
Maintenance et réparation	Nettoyer régulièrement les lames, affûter les lames si nécessaire, vérifier le câble d'alimentation.
Sécurité	Utiliser des gants de protection, porter des lunettes de sécurité, débrancher l'appareil lors du nettoyage.
Informations générales	Poids : 3,5 kg, Garantie : 2 ans, Niveau sonore : 95 dB(A)

FOIRE AUX QUESTIONS - CMEHTS824 Craftsman

Comment démarrer le taille-haies Craftsman CMEHTS824 ?

Pour démarrer le taille-haies, assurez-vous que l'interrupteur est en position 'ON', puis appuyez sur le bouton de démarrage tout en maintenant la gâchette enfoncée.

Que faire si le taille-haies ne démarre pas ?

Vérifiez que la batterie est bien chargée ou que l'appareil est bien branché si c'est un modèle électrique. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment entretenir le taille-haies Craftsman CMEHTS824 ?

Nettoyez les lames après chaque utilisation pour éviter la corrosion. Lubrifiez les lames avec un spray lubrifiant approprié et vérifiez régulièrement les vis pour assurer qu'elles sont bien serrées.

Quelle est la longueur maximale des branches que je peux couper avec ce taille-haies ?

Le taille-haies Craftsman CMEHTS824 est conçu pour couper des branches jusqu'à 2,5 cm de diamètre.

Comment régler la longueur de la lame ?

La longueur de la lame est fixe sur le Craftsman CMEHTS824. Pour des coupes différentes, vous devez ajuster votre technique de taille.

Quels équipements de sécurité devrais-je porter en utilisant le taille-haies ?

Il est recommandé de porter des lunettes de protection, des gants, et des chaussures robustes pour éviter les blessures pendant l'utilisation.

Que faire si les lames du taille-haies sont émoussées ?

Si les lames sont émoussées, il est conseillé de les aiguiser à l'aide d'une meule ou de les faire affûter par un professionnel.

Puis-je utiliser le taille-haies sous la pluie ?

Il est recommandé de ne pas utiliser le taille-haies sous la pluie, car cela peut augmenter les risques d'électrocution et endommager l'appareil.

Où puis-je trouver des pièces de rechange pour le Craftsman CMEHTS824 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Craftsman ou dans des magasins d'outillage spécialisés.

Quelle est la garantie du taille-haies Craftsman CMEHTS824 ?

Le taille-haies Craftsman CMEHTS824 est généralement couvert par une garantie limitée de 2 ans, mais il est conseillé de vérifier les termes spécifiques sur votre preuve d'achat.

MODE D'EMPLOI CMEHTS824 Craftsman

24" (610mm) Twist Handle Hedge Trimmer Taille-haie à poignée pivotante 610mm (24 po) Cortasetos de Manija Giratoria de 610mm (24")

CMEHTS824

Français (traduction de la notice d'instructions originale) 10

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

PANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

(à utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

Fig. A 1 2 9 7 3 6 8 10 4 5

1 Lame
2 Pare-main
3 Anse
4 Bouton de verroui'llage
5 Détente
6 Poignée de la détente
7 Dispositif de retenue du cordon
8 Scie Mécanique
9 Bouton de rotation
10 Gaine

AVERTISSEMENT : lire tous

les avertissements de sécurité et toutes les

directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil CRAFTSMAN composez le numéro sans frais : 1-888-331-4569.

Taille-haie à poignée pivotante 610mm (24 po) CMEHTS824

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ DES OUTILS

AVERTISSEMENT : lisez

tous les avertissements de sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique.

Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessures graves.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir l'aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs.
c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l'utilisateur.

2) Sécurité en matière d'électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.

b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique.

d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique.

e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge conçue pour l'extérieur réduira les risques de choc électrique.
f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.

b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.

d) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures corporelles.

e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.

f) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.

g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

h) Ne pas laisser votre connaissance acquise suite l'utilisation fréquente des outils vous permettre

FRAnÇAis

de baisser la garde et ignorer les principes de sécurité de l'outil. Un acte irréfléchi peut causer une blessure grave en une fraction de seconde.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé.
c) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc-piles de l'outil avant d'effectuer tout ajustement, changement et entreposage de celui-ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.
d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'étant pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.
e) Gardez les poignées et surfaces d'emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.
f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.
g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.
h) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissante ne permettent pas la manutention et le contrôle sécuritaires de l'outil dans les situations imprévues.

5) Réparation

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électriques.

Avertissements de sécurité concernant le taille-haie

• Utilisez les deux mains lorsque vous faites fonctionner le taille-haie. Utiliser une main pourrait causer une perte de contrôle et entraîner une blessure corporelle grave.
• Gardez toutes les parties de votre corps loin de la lame de coupe. Ne pas retirer la matière coupée ou la matière maintenue à être coupée lorsque les lames sont en mouvement. Assurez-vous que la gâchette est fermée lorsque vous enlevez la matière coincée. Les lames glissent une fois l'outil éteint. Un moment d'inattention pendant l'utilisation du taille-haie peut entraîner une blessure corporelle grave.
• Transportez le taille-haie par la poignée de la détente avec la lame de coupe arrêtée. Une manutention appropriée du taille-haie réduira une possible blessure corporelle due aux lames de coupe.
• Tenez l'outil électrique seulement les surfaces de prise isolées puisque la lame de coupe peut entrer en contact avec les câbles cachés. Les lames de coupe entrant un contact avec un câble « sous tension » peuvent exposer les pièces métalliques de l'outil électrique « sous tension » et pourraient donner un choc électrique à l'utilisateur.
• Gardez la rallonge éloignée de la zone de coupe. Durant l'utilisation, la rallonge peut être cachée dans les arbustes et elle peut être accidentellement coupée par la lame.
• Gardez le cordon loin de la zone de coupe. Durant l'utilisation, le cordon loin peut être cachée dans les arbustes et elle peut être accidentellement coupée par la lame.
• Vérifiez la haie pour tout objet étranger, par ex., les clôtures en grillage.

MANGER : gardez vos mains hors de portée de la lame. Tout contact avec la lame entraînera une blessure corporelle grave.

AVERTISSEMENT : porter une protection oculaire.

AVERTISSEMENT : ne pas exposer à la pluie.

AVERTISSEMENT : utilisez seulement avec la anse auxiliaire et le pare-main assemblé au taille-haie. L'utilisation du taille-haie sans le protecteur ou la poignée approprié fourni peut entraîner une blessure corporelle grave.

AVERTISSEMENT : retirer immédiatement la fiche de la prise si la rallonge électrique est endommagée ou coupée.

Consigne de sécurité supplémentaire

AVERTISSEMENT : ne jamais

modifier l'outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

AVERTISSEMENT : porter

SYSTEMATIQUEMENT des lunettes de protection.

Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si l'opération est poussièreuse. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) ;
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT : certaines

poussières contiennent des produits chimiques reconnus dans l'État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont :

• des composants de fertilisants,
- des composants d'insecticides, d'herbicides et de pesticides,
- l'arsenic et le chrome provenant du bois de construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques, portez un équipement de sécurité approuvé, comme un masque antipoussière spécialement conçu pour filtrer les particules microscopiques.

AVERTISSEMENT : cet outil peut

produire et/ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé au visage et au corps..

AVERTISSEMENT : pendant

l'utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive.

ATTENTION : après utilisation,

ranger l'outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu'un. Certains outils peuvent tenir à la verticale, mais manquent alors de stabilité.

- Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.

- Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibre minimum pour les cordons d'alimentation

Volts		Longueur totale du cordon d'alimentation en mètre (pieds)
120 V 7,6 (25)		15,2 (50)	30,5 (100)	45,7 (150)
240 V 15,2 (50)		30,5 (100)	61,0 (200)	91,4 (300)
Ampères		AWG
Plus que	Pas plusque
0 6 18	16 16 14
6 10 18	16 14 12
10 12 16	16 14 12
12 16 14	12 Non recommandé

L'étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après :

V....volts W....watts

Hz....hertz ∼ ou AC.....courant alternatif

min....minutes --- ou DC... courant continu ou AC/DC... courant alternatif ou continu

fabrication classe I (mis à la terre) fabrication classe II (double isolation)

.../min.....par minute n₀.....vitesse à vide BPM.....battements par n.....vitesse nominale

minute ⊕...... borne de terre

IPM .... impacts par minute ⚠ symbole RPM .... révolutions par d'avertissement

sfpm (plpm).....pieds linéaires par minute E.....protection respiratoire

SPM (FPM) ......fréquence par ⓕ ......protection oculaire

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Ces outils sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

Usage Prévu

Ce taille-haie est conçu pour un usage résidentiel.

nE PAs les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

nE PAs le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

Outils pour assemblage requis

• Tournevis cruciforme

Fixer le pare-main et l'anse au taille-haie (Fig. B, C)

AVERTISSEMENT : utiliser le taille-haie uniquement si le pare-main et l'anse sont bien montés sur l'outil. Utiliser le taille-haie sans le pare-main et l'anse fournis risque de causer de graves blessures corporelles.

Le taille-haie est expédié avec le protecteur et l'anse fixés au taille-haie avec une attache mono-usage en plastique.

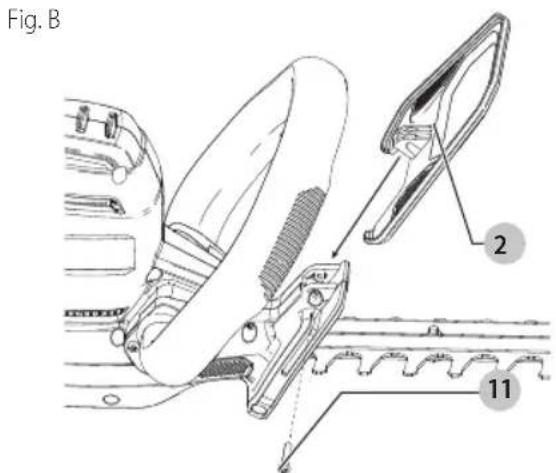

Fixer le protecteur au taille-haie (Fig. B)

Le taille-haie est expédié avec le protecteur non fixé au taille-haie. Pour fixer le protecteur :

1. Retirez la vis 11 retenant le protecteur avec un tournevis cruciforme (non fourni).
2. Glissez le protecteur 2 entièrement à l'avant du boîtier du taille-haie.
3. Insérez la vis 11 retenant le protecteur dans l'ouverture sur le côté du protecteur et serrez solidement.

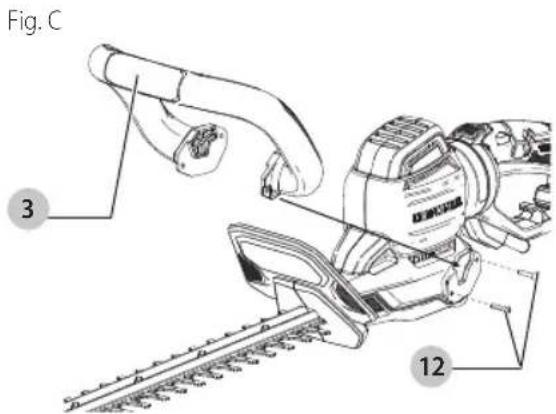

Fixer l'anse (Fig. C)

1. Coupez l'attache mono-usage en plastique.
2. Retirez les 4 vis 12 qui sont partiellement dans le boîtier du taille-haie (Fig. C).
3. Glissez l'anse 3 sur le devant du boîtier du taille-haie derrière le protecteur.
4. Insérez les quatre vis dans les ouvertures sur le côté de l'anse et serrez solidement comme illustré dans la Fig. C.

Fig. B 2 11

Fig. C 3 12

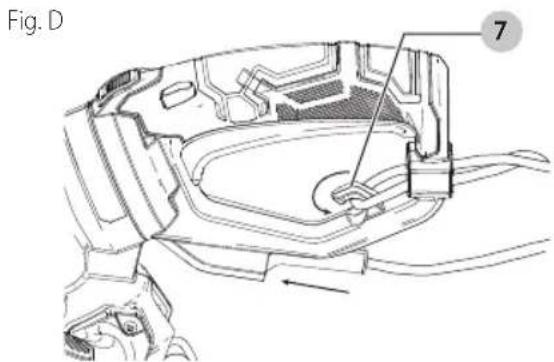

Raccordement de la rallonge au taille-haie (Fig. A, D)

Un dispositif de retenue est intégré dans la poignée de la gâchette pour empêcher le débranchement de l'outil.

1. Superposer d'abord la queue de cochon et la rallonge et les nouer ensemble comme indiqué à la Figure D.
2. Ensuite, faire une boucle avec une section de la rallonge, à plusieurs centimètres de l'extrémité, et l'insérer par-dessus la tige logée dans l'ouverture, au dos de la poignée 7, comme indiqué à la Figure D.
3. Tirer doucement sur le cordon pour s'assurer qu'il est bien retenu dans la poignée du taille-haie.

Fig. D 7

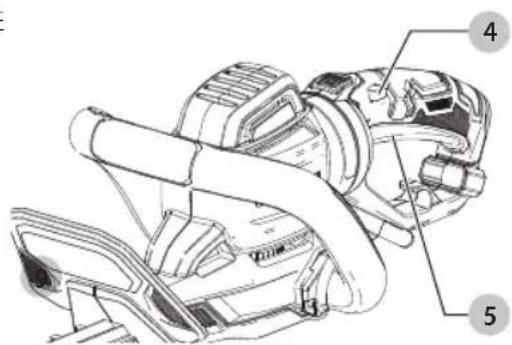

Pour mettre l'outil en marche (Fig. E)

AVERTISSEMENT : ne jamais

tenter de verrouiller un interrupteur en position de MARCHE.

ATTENTION : ne pas se servir du taille-haie pour couper des tiges de plus de 19 mm (3/4 po) d'épaisseur. Utiliser le taille-haie seulement pour tailler les buissons qu'on retrouve habituellement autour d'une maison ou d'un édifice. REMARQUE : la scie à chaîne peut couper des tiges et des branches de 38,1 mm (1,5 po).

Pour mettre l'outil en MARCHE, appuyez sur le bouton de verrouillage 4, puis appuyez sur la gâchette 5. Une fois que l'outil est en fonction, vous pouvez relâcher le bouton de verrouillage.

Pour ÉTEINDRE l'outil, relâchez la gâchette.

Fig. E

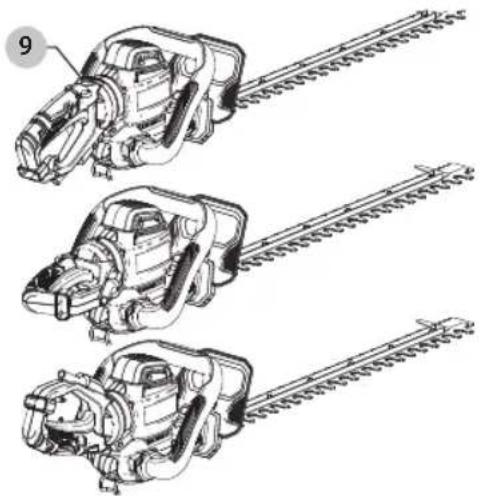

Rotation de la poignée arrière (Fig. F)

La poignée arrière peut tourner à 180°. L'outil est pourvu de butées facultatives à 0°, 45° et 90°, ce qui convient parfaitement pour les coupes latérales et les arbustes de forme ronde ou irrégulière.

Pour tourner la poignée arrière, il suffit d'appuyer sur le bouton de rotation 9, puis de tourner dans le sens souhaité comme indiqué à la Figure F.

La Figure F illustre la poignée arrière aux positions suivantes : angle de 90° à gauche, angle de 0° et angle de 90° à droite.

Fig. F

AVERTISSEMENT : afin

de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

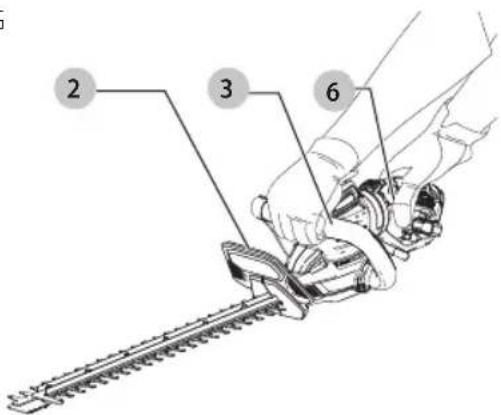

Position correcte des mains (Fig. G)

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, maintenir SYSTÉMATIQUEMENT l'outil fermement pour anticiper toute réaction soudaine.

Une position des mains appropriée nécessite une main sur la poignée à gâchette 6 et une main sur l'anse 3. Ne jamais saisir l'outil par son dispositif de protection 2.

Fig. G

PANGER: tenir les mains loin de la lame et la Scie Mécanique.

AVERTISSEMENT : pour éviter

toute blessure, observer les énoncés suivants :

• Lire le guide avant l'utilisation; conserver le guide d'utilisation.
• Vérifier la haie pour la présence de tout objet étranger comme du fil de fer ou des clôtures avant chaque utilisation.
• Laisser les mains sur les poignées. Ne pas dépasser sa portée.
• Ne pas utiliser dans des conditions mouillées.

ATTENTION : la lame continue de bouger après avoir mis l'outil hors tension.

Rallonge (Fig. H)

Toujours placer la rallonge derrière soi en l'éloignant de la zone de coupe. Ne jamais la déposer sur la haie à tailler. Si on coupe ou on endommage la rallonge, on doit la

FRAnÇAis

débrancher immédiatement de la prise murale avant de procéder à l'inspection ou aux réparations requises.

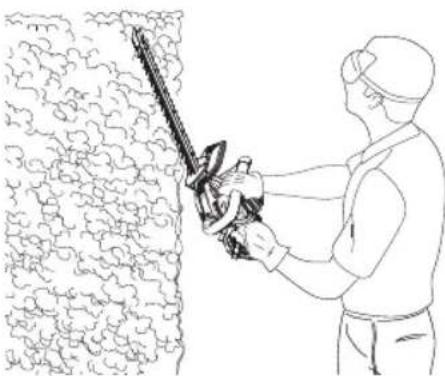

Position de travail (Fig. H)

Garder le pied sûr, avoir un bon équilibre et ne pas trop tendre les bras. Porter des lunettes de sécurité et des chaussures antidérapantes pour tailler. Tenir fermement l'outil entre les deux mains, puis l'allumer. Consultez Position correcte des mains pour de plus amples renseignements. Une position des mains appropriée, comme illustré dans la Fig. H, nécessite une main sur la poignée à gâchette et une main sur l'anse. Ne jamais saisir l'outil par son dispositif de protection.

Fig. H

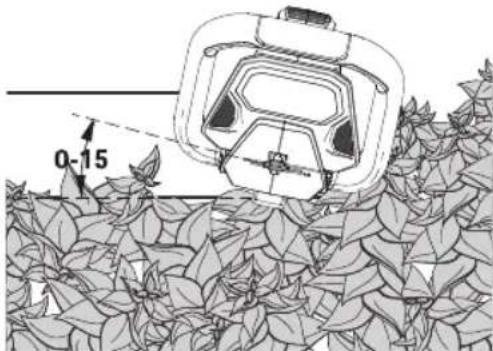

Tailler les nouvelles pousses (Fig. I)

Utiliser un mouvement large de balayage et faire passer les dents de la lame à travers les arbustes est plus efficace. Un léger angle d'inclinaison vers le bas de la lame, dans le sens du mouvement donne la meilleure taille.

Fig.1

0-15

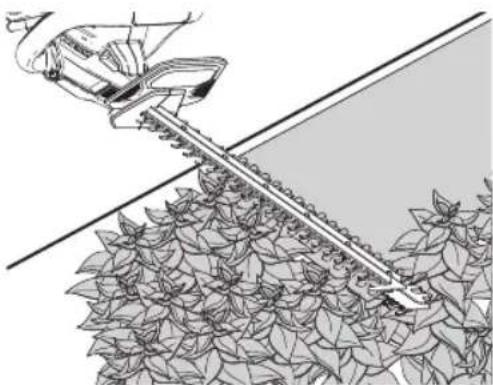

Nivelage des haies (Fig. J)

Pour bien niveler les haies, on peut étirer une ficelle le long de la haie comme guide.

Fig. J

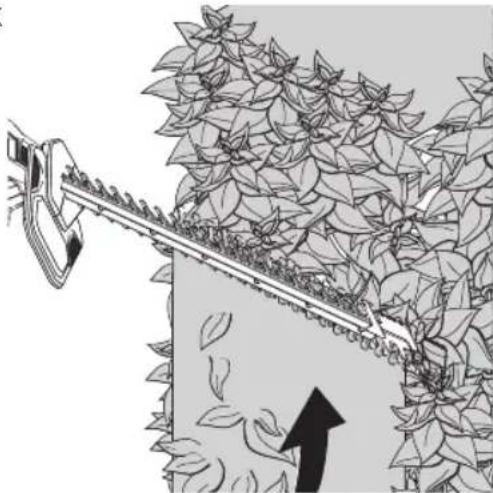

Coupe latérale des haies (Fig. K)

Saisir l'outil de la manière illustrée et commencer à tailler dans le bas en remontant vers le haut.

Fig. K

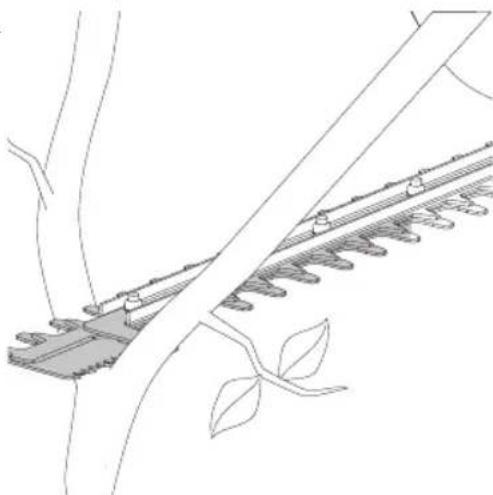

Scie mécanique (Fig. L)

Pour couper des branches trop grosses pour la lame 1, utilisez la Scie Mécanique 8. Positionnez la Scie Mécanique au plus près possible de la base de la branche. Placez le patin de la Scie Mécanique contre la branche. Démarrez le taille-bordure comme décrit ci-dessus, en laissant l'outil tourner à son propre rythme jusqu'à ce que la branche soit complètement coupée.

Fig. L

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

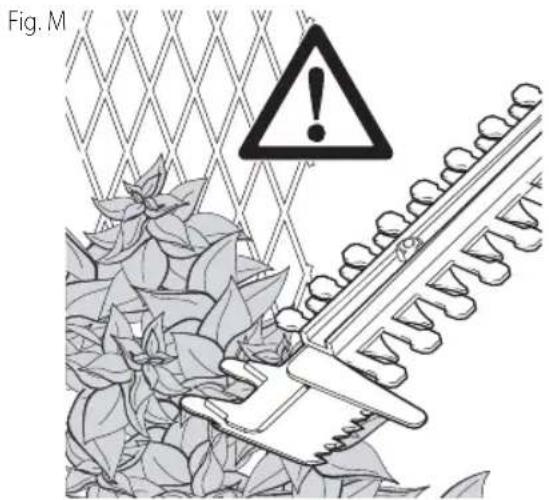

Entretien de la lame (Fig. M)

Les lames de coupe sont fabriquées en acier trempé de qualité supérieure et en conditions d'usage normal, elles ne nécessiteront pas de réaffûtage. Cependant, si vous heurtez accidentellement une clôture en grillage (Fig. M),

des pierres, de la vitre ou d'autres objets durs, vous pouvez mettre un cran d'arrêt dans la lame. Il n'est pas nécessaire de retirer ce cran d'arrêt tant que celui-ci ne nuit pas au mouvement de la lame. Si cela se produit, débranchez-le la source d'alimentation et utilisez une lime dentée fine ou une pierre à aiguiser pour retirer le cran d'arrêt. Si vous échappez le taille-haie, inspectez-le soigneusement pour tout dommage. Si la lame est pliée, le boîtier fissuré, les poignées brisées ou si vous voyez toute autre condition qui peut affecter le fonctionnement du taille-haie, contactez votre centre de services autorisé local pour le réparer avant de le réutiliser.

Fig. M

Nettoyage

AVERTISSEMENT : enlever les

saletés et la poussière hors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais

utiliser de solvants ni d'autres produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Graissage de la lame (Fig. N)

1. Débrancher le cordon après l'utilisation disconnect the power source.
2. Appliquez une fine couche de lubrification de la lame exposée.
3. et mettre le taille-haie à la verticale, les lames vers le sol, et le laisser tourner quelques secondes pour répandre pleinement le lubrifiant.
4. En maintenant les mains éloignées de la lame, pousser la gaine 10 sur la lame jusqu'à ce qu'elle s'enclenche en place, comme illustré en Figure N.

Fig. N 10

Entreposage

Les fertilisants et d'autres produits chimiques pour le jardin contiennent des agents qui accélèrent grandement la corrosion des métaux. Ne pas entreposer l'outil sur ou près de fertilisants ou de produits chimiques.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux offerts par CRAFTSMAN n'ont pas été testés avec ce produit, leur utilisation pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires CRAFTSMAN recommandés avec le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec CRAFTSMAN, composer le 1-888-331-4569.

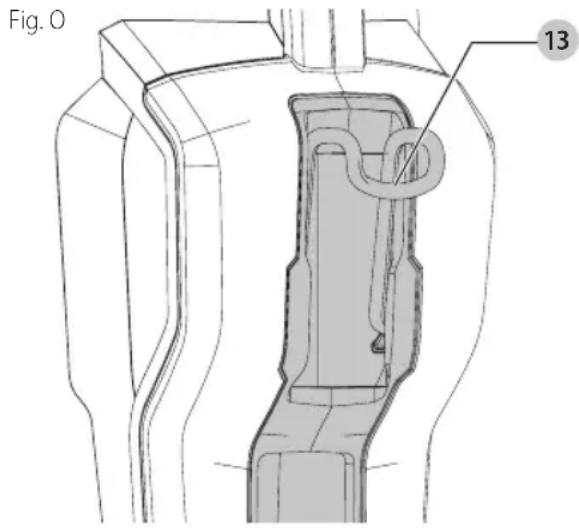

Versatrack™ (Fig. O)

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le la source d'alimentation et avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

AVERTISSEMENT : afin de réduire le risque de blessures graves, ne pas utiliser un crochet de suspension Versatrack ^MD ou rail mural Versatrack ^MD endommagé. Un crochet de suspension Versatrack ^MD ou un rail Versatrack ^MD endommagé ne supportera pas le poids de l'outil. ^MD

AVERTISSEMENT : afin de réduire le risque de blessures graves, NE PAS suspendre l'outil au-dessus du niveau de la tête ou suspendre d'autres objets à partir du crochet de suspension. Supendez SEULEMENT l'outil sur le rail mural Versatrack ^MD Tà l'aide du crochet de suspension Versatrack ^MD .

AVERTISSEMENT : le crochet de suspension intégré Versatrack™ est conçu pour

FRANÇAIS

installer l'outil sur le rail mural Versatrack ^40 . Ne pas utiliser le crochet de suspension intégré pour installer l'outil sur toute autre surface.

AVERTISSEMENT : le crochet de suspension intégré Versatrack ^(1) n'est pas un crochet pour courroie.

AVERTISSEMENT : lorsque vous suspendez des objets sur un rail mural Versatrack ^MD , distancez adéquatement les outils de sorte à ne pas excéder 75 lb (35 kg) par pied linéaire.

AVERTISSEMENT : avant

d'utiliser l'outil, assurez-vous que le crochet de suspension intégré Versatrack ^M est revenu à sa position originale

IMPORTANT: Les outils et accessoires compatibles Versatrack ^M13 se fixent de façon sécuritaire au système Versatrack ^M13 Trackwall.

1. Éteignez l'outilet débranchez-le de l'alimentationet retirez les accessoires.

ATTENTION : tout produit avec dents coupantes exposées doit être couvert de façon sécuritaire s'il doit être mis sur le Versatrack ^MD Trackwall.

1. Tournez ou ouvrez le crochet de suspension intégré 13. Il clique lorsqu'il est verrouillé en place.
2. Installez le crochet de suspension intégré sur le rail mural Versatrack ^14 .

REMARQUE : les accessoires Versatrack ^403 pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d'aide pour trouver un accessoire, veuillez contacter CRAFTSMAN, appelez au

1-888-331-4569.

Fig. O 13

Réparations

AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.
• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d'assurances.
• SÉCURITÉ: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'éventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs.
• Registre en ligne à www.craftsman.com/registration

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil. Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s'applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d'autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d'autres droits qui varient selon les états ou les provinces.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique ou de la cloueuse CRAFTSMAN, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE LATINE : cette garantie ne s'applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REPLACEMENT GRATUIT DES ÉTIQUETTES

D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1-888-331-4569 pour en obtenir le remplacement gratuit.

GUIDE DE DÉPANNAGE

ASSUREZ-VOUS DE SUIVRE LES DIRECTIVES ET RÈGLES DE SÉCURITÉ

Pour de l'aide avec l'outil, consulter notre site Web www.craftsman.com pour l'emplacement du centre de réparation le plus près ou communiquer avec l'assistance CRAFTSMAN au 1-888-331-4569.

Lames lentes, bruyantes ou chaudes. Lames sèches et corrodées. Lubrifier les lames.
	Lames ou support de lame pliés. Redresser la lame ou son support.
	Dents pliées ou endommagées. Redresser les dents.
	Boulons de lame desserrés. Serrer les boulons de lame.
L'appareil refuse de démarrer	Verrouillage imparfait.	S'assurer que le dispositif de verrouillage est reculé complètement avant de déplacer la détente principale.
	Cordon d'alimentation non branché. Brancher l'outil dans une prise qui fonctionne.
	Le fusible du circuit est grillé. Remplacer le fusible du circuit. (Si l'outil cause le déclenchement du disjoncteur d'alimentation de façon répétée, cesser son utilisation sur le champ et le faire réparer à un centre de service autorisé.)
	Le disjoncteur est déclenché	Remettre le disjoncteur à zéro.(Si l'outil cause le déclenchement du disjoncteur d'alimentation de façon répétée, cesser son utilisation sur le champ et le faire réparer à un centre de service autorisé.)
	Le cordon d'alimentation ou la prise de courant est endommagé(e).	Toujours faire remplacer le cordon ou le commutateur à un centre de service autorisé.
