SMCAL1 - Sonomètres Amprobe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Calibrateur de sonomètre
Marque	Amprobe
Modèle	SMCAL1
Dimensions (diamètre x hauteur)	48 x 125 mm (1,9 x 4,9 po)
Poids (pile incluse)	285 g (0,6 lb)
Alimentation	Pile 9 V type 006P, CEI 6F22 ou NEDA 1604
Autonomie (pile alcaline)	Environ 20 heures
Niveaux de sortie sonore	94 dB et 114 dB (réf. 20 µPa)
Fréquence de sortie	1 kHz ± 4 %
Précision	± 0,5 dB
Normes	ANSI S1.40-1984, CEI 942 1988 Classe 2
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Humidité de fonctionnement	10 à 70 % HR
Température de stockage	-10 à 60 °C (14 à 140 °F)
Humidité de stockage	10 à 90 % HR
Altitude maximale	2 000 mètres
Indicateur de batterie faible	Témoin lumineux
Commutateur de niveau/puissance	Sélection 94 dB ou 114 dB
Accessoires inclus	Adaptateur 1/2 po, pile 9 V, manuel
Entretien	Nettoyer le boîtier avec un chiffon doux et une solution légère eau-détergent ; pas de solvants chlorés ou aromatiques
Garantie	1 an (hors pile et fusibles)
Réparabilité	Changement de pile par l'utilisateur ; autres réparations en centre agréé

FOIRE AUX QUESTIONS - SMCAL1 Amprobe

Comment étalonner un sonomètre avec le SMCAL1 ?

Mettez le sonomètre sous tension, choisissez la gamme 94 dB ou 114 dB. Branchez l'adaptateur 1/2 po sur le calibrateur, insérez le microphone dans le calibrateur, puis mettez le SMCAL1 sous tension. Réglez le sonomètre sur le niveau affiché (94 ou 114 dB). Consultez le manuel du sonomètre pour les consignes spécifiques.

Que faire si le témoin lumineux ne s'allume pas quand j'allume le SMCAL1 ?

Le témoin indique une batterie faible. Remplacez la pile 9 V par une neuve (type alcaline NEDA 1604 ou équivalente). Vérifiez que la pile est correctement installée. Si le problème persiste, contactez un centre de service agréé.

Quel type de pile utilise le SMCAL1 et combien de temps dure-t-elle ?

Le SMCAL1 utilise une pile 9 V (type 006P, CEI 6F22 ou NEDA 1604). Avec une pile alcaline, l'autonomie est d'environ 20 heures. Retirez la pile si l'appareil n'est pas utilisé pendant une longue période.

Quelles sont les dimensions et le poids du SMCAL1 ?

Le SMCAL1 mesure 48 mm de diamètre et 125 mm de hauteur (1,9 x 4,9 po). Il pèse 285 g (0,6 lb) pile incluse.

Quels niveaux sonores et quelle fréquence le SMCAL1 génère-t-il ?

Il génère deux niveaux fixes : 94 dB et 114 dB (réf. 20 µPa) à une fréquence de 1 kHz ± 4 %. La précision est de ± 0,5 dB, conforme aux normes ANSI S1.40 et CEI 942 Classe 2.

Puis-je utiliser le SMCAL1 avec n'importe quel sonomètre ?

Oui, le SMCAL1 fonctionne avec tous les sonomètres. Il dispose d'un adaptateur 1/2 po pour s'adapter aux microphones standards.

Comment nettoyer le SMCAL1 ?

Utilisez un chiffon doux légèrement imbibé d'une solution d'eau et de détergent doux. Ne pas utiliser de solvants chlorés ou d'hydrocarbures aromatiques. Laissez sécher complètement avant utilisation.

Quelles sont les précautions de sécurité à respecter ?

Le niveau de bruit ambiant doit être au moins 10 dB inférieur au niveau mesuré pour éviter les interférences. Utilisez l'appareil en intérieur, à une altitude inférieure à 2000 m et dans les plages de température/humidité spécifiées.

Comment changer la pile du SMCAL1 ?

Mettez l'appareil hors tension. Dévissez le couvercle du compartiment de pile (situé sous le commutateur). Remplacez la pile usagée par une pile alcaline 9 V neuve. Replacez et vissez le couvercle.

Que faire si le SMCAL1 ne fonctionne plus correctement ?

Vérifiez d'abord la pile. Consultez le manuel pour les erreurs d'utilisation. Si le problème persiste, n'essayez pas de réparer vous-même (sauf changement de pile) ; contactez un centre de service agréé Amprobe. Nettoyez l'appareil avec un chiffon doux si nécessaire.

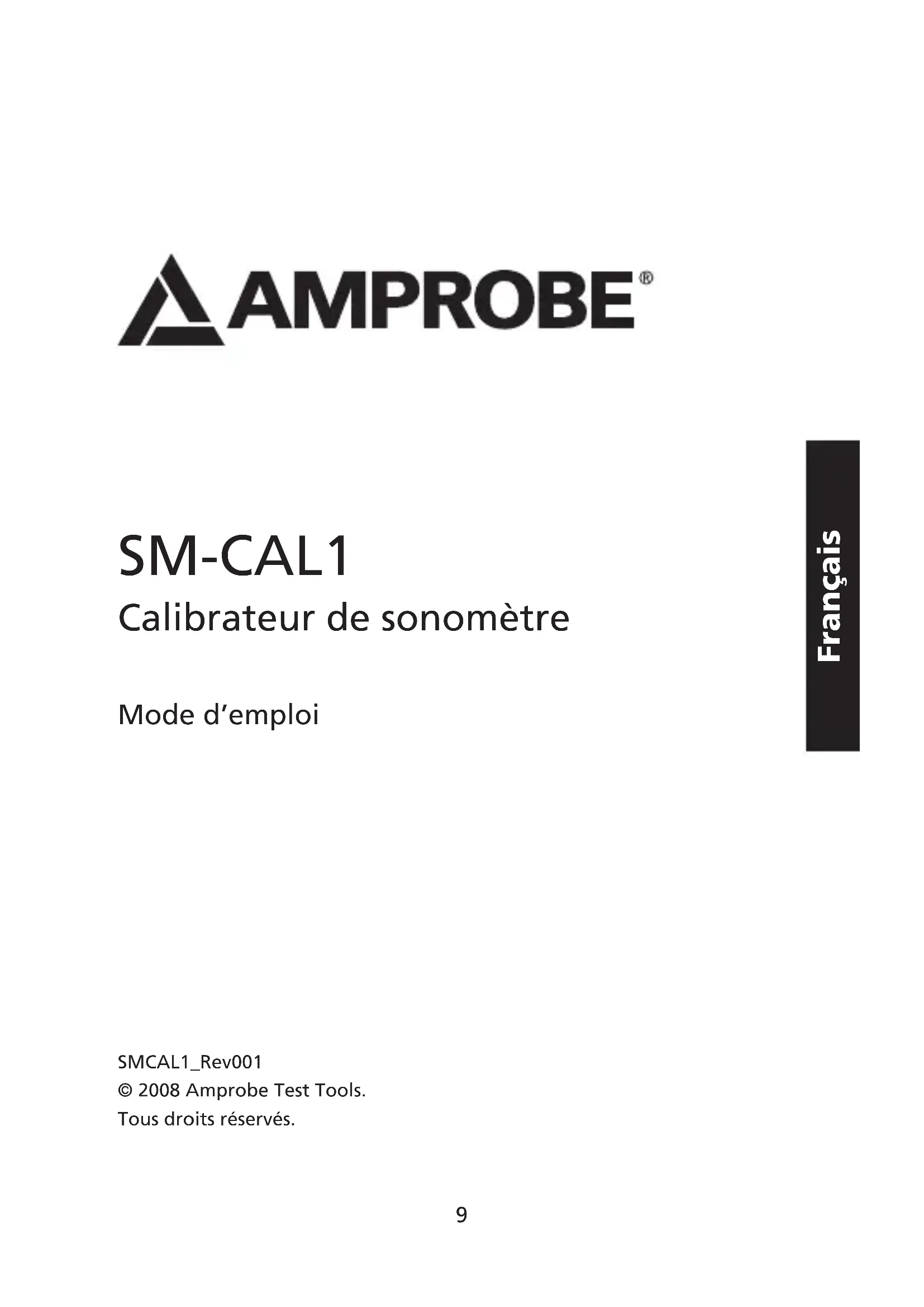

MODE D'EMPLOI SMCAL1 Amprobe

Calibrateur de sonomètre

Mode d'emploi

SMCAL1_Rev001

Tous droits réservés.

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit dans des conditions normales d'utilisation et d'entretien pendant une période d'un an prenant effet à la date d'achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les distributeurs agréés par Amprobe ne sont pas autorisés à appliquer une garantie plus étendue au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe Test Tools, d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRESENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS. TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ECHEANT LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION A UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRESENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSECUTIFS, NI D'AUCUNS DEGATS OU PERTES DE DONNEES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Etant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite, ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et/ou les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour un étalonnage ou une réparation couverte ou non par la garantie doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe ^® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe ^® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs de votre région. Au Canada et aux Etats-Unis, les appareils devant être remplacés ou réparés sous garantie peuvent également être envoyés dans un Centre de services Amprobe ^® Test Tools (voir les adresses ci-dessous).

Remplacements et réparations hors garantie – Canada et Etats-Unis

Les appareils à réparer hors garantie au Canada et aux Etats-Unis doivent être envoyés dans un centre de services Amprobe ^® Test Tools. Appelez Amprobe ^® Test Tools ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux Etats-Unis Au Canada

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe ® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs de votre région.

Adresse postale européenne\*

Amprobé ® Test Tools Europe

In den Engematten 14

79286 Glottertal, Allemagne

Tél. : [phone] - 0

*(Réservé à la correspondance – Aucune réparation ou remplacement n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

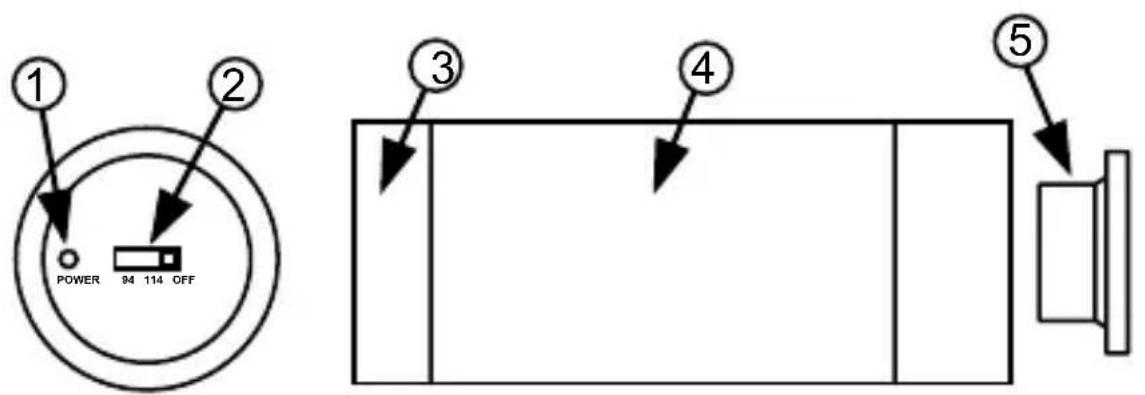

① Témoin de batterie faible
② Commutateur de niveau de sortie et de puissance
③ Couvercle du compartiment de pile
4 Calibrateur de sonomètre
⑤ Adaptateur 1/2 po

Symboles ....13

Déballage et inspection ....13

Introduction ....13

Fonctionnement ....13

Caractéristiques générales ....14

Entretien et réparation ....14

Changement des piles ....15

SYMBOLES

	Se reporter au mode d'emploi.		Conforme aux directives de l'UE.
	Conforme aux normes australiennes.		Ne pas mettre ce produit au rebut parmi les déchets ménagers.

Mises en garde et précautions

- Le niveau du bruit ambiant pendant l'utilisation du calibrateur de sonomètre doit être > 10 dB en dessous du niveau sonore mesuré.

DÉBALLAGE ET INSPECTION

Le carton d'emballage doit inclure les éléments suivants :

1 Générateur sonore SM-CAL1
1 Adaptateur 1/2 po
1 Pile de 9 volts
1 Manuel

Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.

INTRODUCTION

Le SM-CAL1 génère des signaux sonores de niveaux fixes pour l'étalonnage des sonomètres. Le SM-CAL1 d'Amprobe fonctionne avec tous les sonomètres.

FONCTIONNEMENT

1. Mettez le sonomètre sous tension et choisissez la gamme 94 dB ou 114 dB.
2. Branchez l'adaptateur 1/2 po dans le calibrateur de sonomètre SM-CAL1.
3. Introduisez le microphone du sonomètre dans le calibrateur du sonomètre.
4. Mettez l'appareil sous tension et réglez le niveau sonore sur 94 dB ou 114 dB.
5. Observez les consignes du sonomètre pour l'utilisation.

CARACTÉRISTIQUES GÉNÉRALES

Caractéristiques générales

Batterie : Pile 9 V, 006P ou CEI 6F22 ou NEDA 1604

Indicateur de pile faible : Le voyant n'est pas allumé quand le calibrateur est mis sous tension.

Autonomie des piles : Environ 20 heures (pile alcaline)

Environnement : Utilisation en intérieur ; altitude jusqu'à

2 000 mètres ; pression atmosphérique :

1013 mbars

Température et humidité

Fonctionnement : 0 à 40 °C (32 à 104 °F), 10 à 70 % HR

Entreposage : -10 à 60 °C (14 à 140 °F), 10 à 90 % HR

Dimensions: 48 x 125 mm (1,9 x 4,9 po)

Poids : 285 g (0,6 lb) pile incluse

CE-CEM : EN61326-1. Ce produit est conforme aux exigences des

directives suivantes de la Communauté européenne : 89/336/CEE (Compatibilité électromagnétique) et 73/23/CEE (Basse tension) modifiée par 93/68/CEE (Marquage CE). Toutefois, le bruit électrique ou les champs électromagnétiques intenses à proximité de l'équipement sont susceptibles de perturber le circuit de mesure. Les appareils de mesure réagissent également aux signaux indésirables parfois présents dans le circuit de mesure. Les utilisateurs doivent faire preuve de prudence et prendre les mesures nécessaires pour éviter les erreurs de mesure en présence de parasites électromagnétiques.

Electricité (Son)

Standard : ANSI S1.40-1984 et CEI942 1988 Classe 2

Niveau de sortie sonore : 94 dB et 114 dB, rel. à 20 uPa sous la pression de référence

Précision : ± 0,5 dB

Fréquence de sortie : 1 kHz ± 4 %

ENTRETIEN ET RÉPARATION

Si une anomalie est suspectée pendant le fonctionnement du multimètre, procédez comme suit pour isoler la cause du problème.

1. Vérifiez la pile. Remplacez la pile immédiatement dès que le voyant ne s'allume pas.
2. Consultez les consignes d'utilisation pour vérifier les erreurs possibles lors de l'utilisation.

A l'exception du changement des piles, les réparations du générateur doivent être effectuées en usine dans un centre de service agréé ou par un autre personnel de réparation qualifié. La face avant et le boîtier peuvent

être nettoyés à l'aide d'une solution légère à base d'eau et de détergent. Appliquez cette solution avec modération en utilisant un tissu doux et laissez bien sécher avant l'utilisation. N'utilisez pas de solvants à base de chlore ou d'hydrocarbures aromatiques pour le nettoyage.

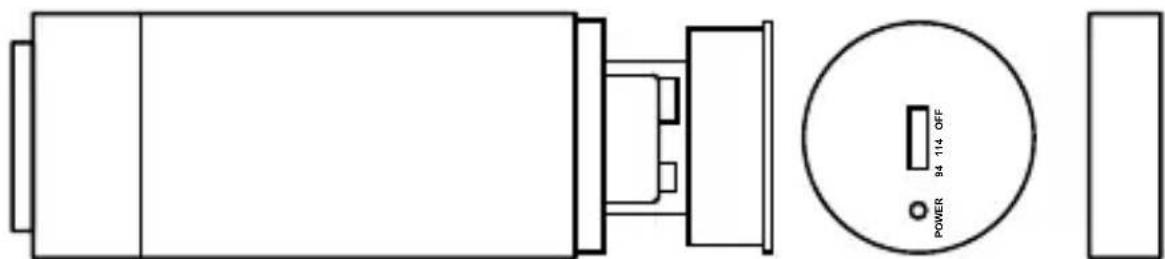

ChANgEMENt dES PILES

1. Mettez l'appareil hors tension et dévissez le capot du commutateur. Remplacez la pile par une pile alcaline NEDA type 1604 ou équivalente de 9 V. Replacez le capot.

2. Retirez la pile si le SM-CAL1 n'est pas utilisé pendant une période prolongée.

Changement des piles
