SMCAL1 - Schallpegelmesser Amprobe - Kostenlose Bedienungsanleitung

Produkttyp	Schallpegelkalibrator
Marke	Amprobe
Modell	SMCAL1
Abmessungen (Durchmesser x Höhe)	48 x 125 mm (1,9 x 4,9 Zoll)
Gewicht (mit Batterie)	285 g (0,6 lb)
Stromversorgung	Batterie 9 V Typ 006P, IEC 6F22 oder NEDA 1604
Betriebsdauer (Alkalibatterie)	Ca. 20 Stunden
Schalldruckpegel	94 dB und 114 dB (bezogen auf 20 µPa)
Ausgangsfrequenz	1 kHz ± 4 %
Genauigkeit	± 0,5 dB
Normen	ANSI S1.40-1984, IEC 942 1988 Klasse 2
Betriebstemperatur	0 bis 40 °C (32 bis 104 °F)
Betriebsfeuchte	10 bis 70 % rF
Lagertemperatur	-10 bis 60 °C (14 bis 140 °F)
Lagerfeuchte	10 bis 90 % rF
Maximale Höhe	2 000 Meter
Batterieanzeige (schwach)	Leuchtanzeige
Pegel-/Leistungsschalter	Auswahl 94 dB oder 114 dB
Mitgeliefertes Zubehör	Adapter 1/2 Zoll, 9-V-Batterie, Handbuch
Wartung	Reinigen Sie das Gehäuse mit einem weichen Tuch und einer milden Wasser-Reinigungslösung; keine chlorierten oder aromatischen Lösungsmittel.
Garantie	1 Jahr (ohne Batterie und Sicherungen)
Reparierbarkeit	Batteriewechsel durch den Benutzer; andere Reparaturen in autorisierten Servicecentern.

Häufig gestellte Fragen - SMCAL1 Amprobe

Wie kalibriere ich ein Schallpegelmessgerät mit dem SMCAL1?

Schalten Sie das Schallpegelmessgerät ein, wählen Sie den Bereich 94 dB oder 114 dB. Stecken Sie den 1/2-Zoll-Adapter auf den Kalibrator, führen Sie das Mikrofon in den Kalibrator ein und schalten Sie dann den SMCAL1 ein. Stellen Sie das Schallpegelmessgerät auf den angezeigten Pegel (94 oder 114 dB) ein. Lesen Sie im Handbuch des Schallpegelmessgeräts die spezifischen Anweisungen nach.

Was tun, wenn die Leuchtanzeige beim Einschalten des SMCAL1 nicht leuchtet?

Die Anzeige zeigt eine schwache Batterie an. Ersetzen Sie die 9-V-Batterie durch eine neue (Alkalibatterie NEDA 1604 oder gleichwertig). Überprüfen Sie, ob die Batterie richtig eingelegt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

Welche Art von Batterie verwendet der SMCAL1 und wie lange hält sie?

Der SMCAL1 verwendet eine 9-V-Batterie (Typ 006P, IEC 6F22 oder NEDA 1604). Mit einer Alkalibatterie beträgt die Betriebsdauer ca. 20 Stunden. Entfernen Sie die Batterie, wenn das Gerät längere Zeit nicht verwendet wird.

Was sind die Abmessungen und das Gewicht des SMCAL1?

Der SMCAL1 hat einen Durchmesser von 48 mm und eine Höhe von 125 mm (1,9 x 4,9 Zoll). Er wiegt 285 g (0,6 lb) inklusive Batterie.

Welche Schallpegel und welche Frequenz erzeugt der SMCAL1?

Er erzeugt zwei feste Pegel: 94 dB und 114 dB (bezogen auf 20 µPa) bei einer Frequenz von 1 kHz ± 4 %. Die Genauigkeit beträgt ± 0,5 dB, entsprechend den Normen ANSI S1.40 und IEC 942 Klasse 2.

Kann ich den SMCAL1 mit jedem Schallpegelmessgerät verwenden?

Ja, der SMCAL1 funktioniert mit allen Schallpegelmessgeräten. Er verfügt über einen 1/2-Zoll-Adapter zur Anpassung an Standardmikrofone.

Wie reinige ich den SMCAL1?

Verwenden Sie ein weiches Tuch, das leicht mit einer Wasser-Reinigungslösung befeuchtet ist. Keine chlorierten Lösungsmittel oder aromatischen Kohlenwasserstoffe verwenden. Vor dem Gebrauch vollständig trocknen lassen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Der Umgebungsgeräuschpegel muss mindestens 10 dB unter dem gemessenen Pegel liegen, um Interferenzen zu vermeiden. Verwenden Sie das Gerät in Innenräumen, in einer Höhe unter 2000 m und innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche.

Wie wechsele ich die Batterie des SMCAL1?

Schalten Sie das Gerät aus. Schrauben Sie die Abdeckung des Batteriefachs (unter dem Schalter) ab. Ersetzen Sie die alte Batterie durch eine neue 9-V-Alkalibatterie. Setzen Sie die Abdeckung wieder auf und schrauben Sie sie fest.

Was tun, wenn der SMCAL1 nicht mehr richtig funktioniert?

Überprüfen Sie zuerst die Batterie. Lesen Sie im Handbuch nach möglichen Bedienungsfehlern. Wenn das Problem weiterhin besteht, versuchen Sie nicht, das Gerät selbst zu reparieren (außer Batteriewechsel); wenden Sie sich an ein autorisiertes Amprobe-Servicecenter. Reinigen Sie das Gerät bei Bedarf mit einem weichen Tuch.

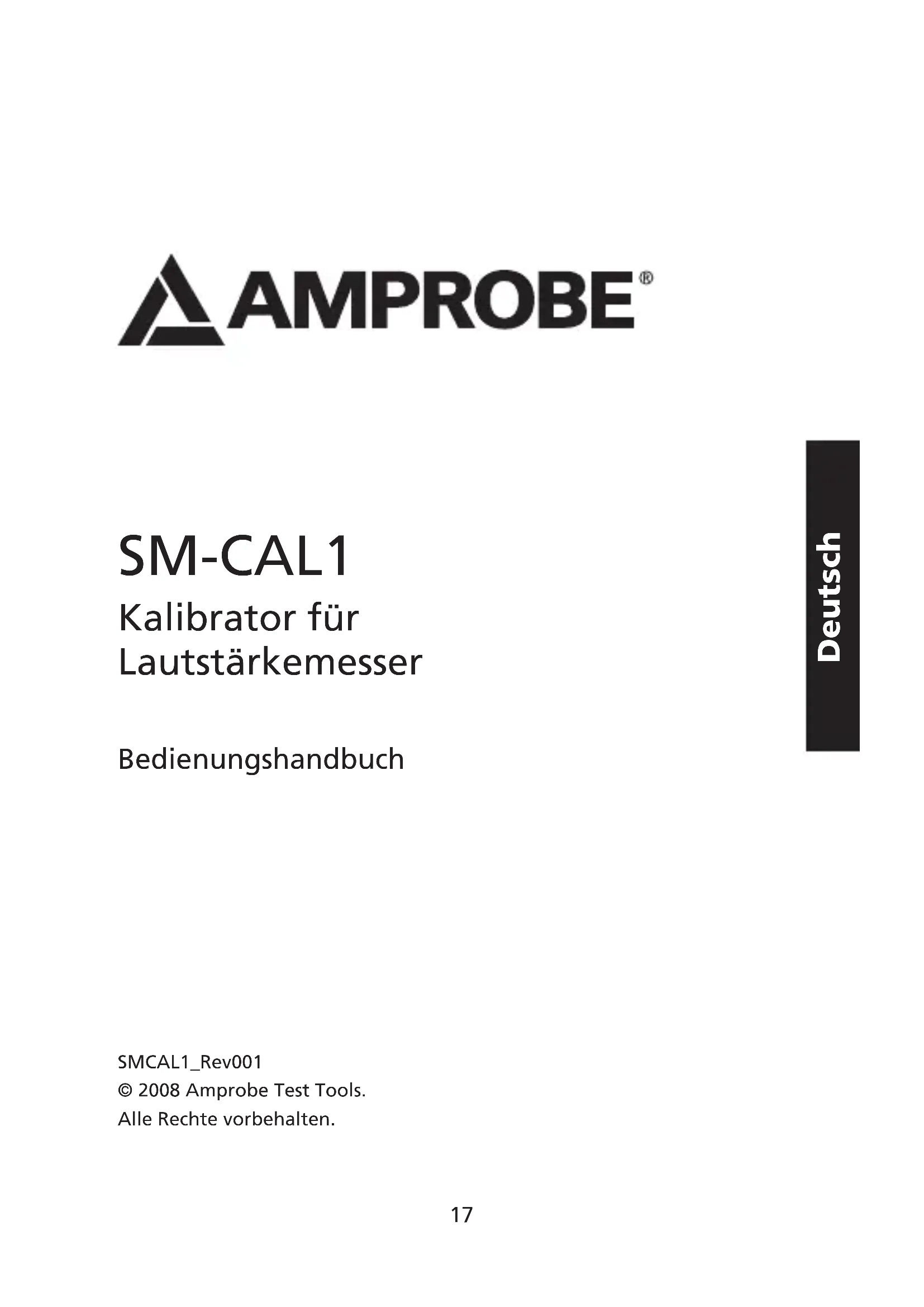

BEDIENUNGSANLEITUNG SMCAL1 Amprobe

Alle Rechte vorbehalten.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICHE VORGESCHRIEBENE, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Allen Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte dem Messgerät eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe ^® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe ^® Test Tools Service-Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe ^® Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe ^® Test Tools oder der Verkaufsstelle.

In den USA In Kanada

Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe ^® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Korrespondenzanschrift für Europa\*

Amprobe ^® Test Tools Europe In den Engematten 14 79286 Glottertal, Deutschland Tel.: [phone] - 0

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

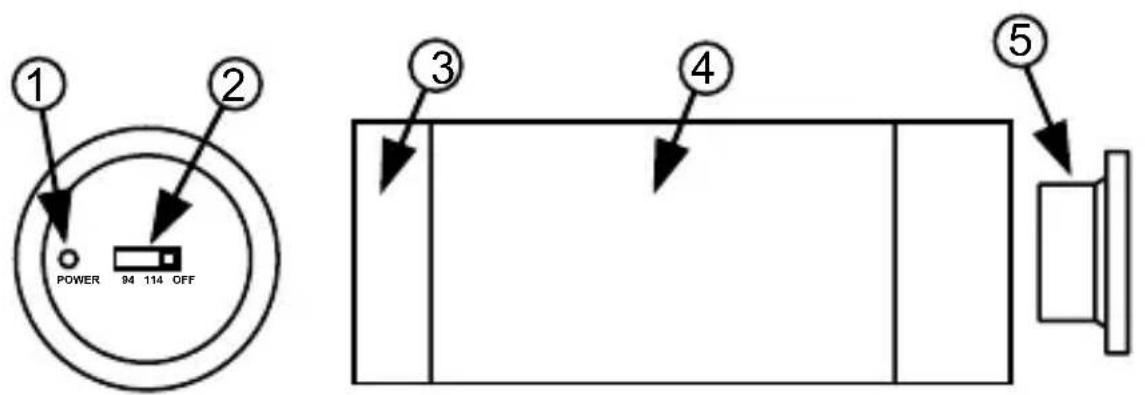

① Anzeiger für schwache Batterie
② Ein-/Ausschalter und Auswahlschalter für Ausgangspegel
③ Batteriefachabdeckung
4 Kalibrator für Lautstärkemesser
5 1/2-Zoll-Adapter

Symbole 21

Auspacken und Überprüfen 21

Einführung 21

Bedienung 21

Spezifikationen 22

Wartung und Reparatur 22

Ersetzen der Batterie 23

	Im Handbuch nachlesen.		Übereinstimmung mit EU-Vorschriften.
	Übereinstimmung mit den relevanten australischen Normen.		Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.

Warn- und Vorsichtshinweise

- Bei Verwendung des Kalibrators für Lautstärkemesser sollten Umgebungslärmpegel mehr als 10 dB unterhalb der zu messenden Lautstärke liegen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 SM-CAL1 Schallquelle
1 1/2-Zoll-Adapter
1 9-Volt-Batterie
1 Handbuch

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

EINFÜHRUNG

Der SM-CAL1 erzeugt konstante Lautstärkesignale für die Kalibrierung von Lautstärkemessern. Der Amprobe SM-CAL1 funktioniert mit beliebigen Lautstärkemessern.

BEDIENUNG

1. Den Lautstärkemesser einschalten und für 94-dB- oder 114-dB-Betrieb einstellen.
2. Den 1/2-Zoll-Adapter am SM-CAL1-Kalibrator anschließen.
3. Ein beliebiges Lautstärkemessermikrofon in den Kalibrator für Lautstärkemesser einführen.
4. Den Ein-/Ausschalter einschalten und die Lautstärke auf 94 dB oder 114 dB einstellen.
5. Den Lautstärkemesser beobachten, um zu prüfen, dass er korrekt funktioniert.

SPEZIFIKATIONEN

Allgemein

Batterie: 9 V, 006P oder IEC 6F22 oder NEDA 1604

Anzeige für schwache Batterie: LED leuchtet nicht, wenn

EINGESCHALTET

Batterielebensdauer: Ungefähr 200 Stunden (Alkalibatterie)

Umgebung: Innenverwendung, bis 2000 m

Höhenlage; Luftdruck: 1013 mbar

Temperatur und Feuchtigkeit

Betrieb: 0 bis 40 °C (32 bis 104 °F), 10 bis 70 % RH

Lagerung: -10 bis 60 °C (14 bis 140 °F), 10 bis

90 % RH

Abmessungen: 48 x 125 mm

Gewicht: 285 g, einschließlich Batterie

CE-EMV: EN61326-1. Dieses Produkt erfüllt die Anforderungen der folgenden EU-Richtlinien: 89/336/EEC (Elektromagnetische Verträglichkeit) und 73/23/EEC (Niederspannung) mit dem Zusatz 93/68/EEC (CE-Kennzeichnung). Elektrisches Rauschen oder intensive elektromagnetische Felder in der Nähe des Geräts können jedoch den Messschaltkreis stören. Messgeräte reagieren auch auf unerwünschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer müssen die nötige Sorgfalt walten lassen und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen elektrischer Störeinflüsse zu vermeiden.

Elektrisch (Lautstärke)

Standard: ANSI S1.40-1984 und IEC942 1988 Klasse 2

Ausgangslautstärke: 94 dB und 114 dB, 20 uPa unter

Referenzdruck

Genauigkeit: ± 0,5 dB

Ausgangsfrequenz: 1 kHz ± 4 %

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen.

1. Die Batterien prüfen. Die Batterie sofort ersetzen, wenn die LED nicht LEUCHET.
2. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der Bedienung zu erkennen.

Außer dem Ersetzen der Batterie sollten Reparaturen an der Schallquelle ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes

Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch anwenden und das Gerät vor Gebrauch vollständig trocknen lassen. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

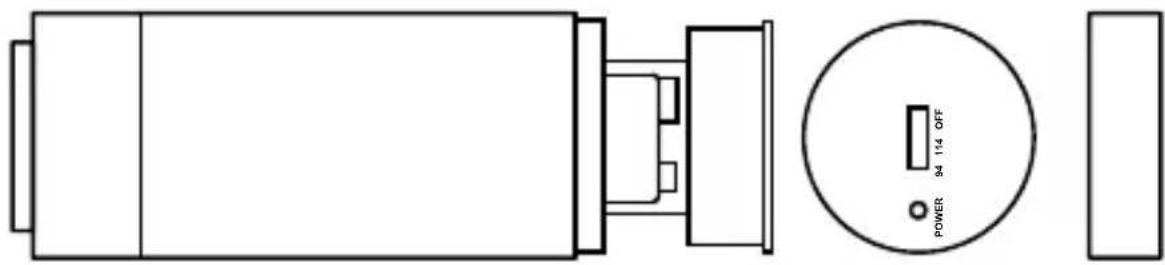

ERSEtzEN dER bAttERIE

1. Das Messgerät ausschalten und die Schalterkappe abschrauben. Die Batterie durch eine NEDA Typ 1604 oder eine gleichwertige 9-V-Alkalibatterie ersetzen. Die Abdeckung wieder anbringen.

2. Die Batterie entfernen, wenn der SM-CAL1 längere Zeit nicht verwendet wird.

Ersetzen der batterie

SM-CAL1
