Tipo de producto	Calibrador de sonómetro
Marca	Amprobe
Modelo	SMCAL1
Dimensiones (diámetro x altura)	48 x 125 mm (1,9 x 4,9 pulg)
Peso (pila incluida)	285 g (0,6 lb)
Alimentación	Pila 9 V tipo 006P, CEI 6F22 o NEDA 1604
Autonomía (pila alcalina)	Aproximadamente 20 horas
Niveles de salida de sonido	94 dB y 114 dB (ref. 20 µPa)
Frecuencia de salida	1 kHz ± 4 %
Precisión	± 0,5 dB
Normas	ANSI S1.40-1984, CEI 942 1988 Clase 2
Temperatura de funcionamiento	0 a 40 °C (32 a 104 °F)
Humedad de funcionamiento	10 a 70 % HR
Temperatura de almacenamiento	-10 a 60 °C (14 a 140 °F)
Humedad de almacenamiento	10 a 90 % HR
Altitud máxima	2 000 metros
Indicador de batería baja	Luz indicadora
Conmutador de nivel/potencia	Selección 94 dB o 114 dB
Accesorios incluidos	Adaptador 1/2 pulg, pila 9 V, manual
Mantenimiento	Limpiar la carcasa con un paño suave y una solución ligera de agua y detergente; no usar disolventes clorados o aromáticos
Garantía	1 año (excluyendo pila y fusibles)
Reparabilidad	Cambio de pila por el usuario; otras reparaciones en centro autorizado

Preguntas frecuentes - SMCAL1 Amprobe

¿Cómo calibrar un sonómetro con el SMCAL1?

Encienda el sonómetro, seleccione el rango de 94 dB o 114 dB. Conecte el adaptador de 1/2 pulg al calibrador, inserte el micrófono en el calibrador y luego encienda el SMCAL1. Ajuste el sonómetro al nivel mostrado (94 o 114 dB). Consulte el manual del sonómetro para instrucciones específicas.

¿Qué hacer si la luz indicadora no se enciende cuando enciendo el SMCAL1?

La luz indica batería baja. Reemplace la pila de 9 V por una nueva (tipo alcalina NEDA 1604 o equivalente). Verifique que la pila esté correctamente instalada. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Qué tipo de pila usa el SMCAL1 y cuánto dura?

El SMCAL1 usa una pila de 9 V (tipo 006P, CEI 6F22 o NEDA 1604). Con una pila alcalina, la autonomía es de aproximadamente 20 horas. Retire la pila si el aparato no se usa por un período prolongado.

¿Cuáles son las dimensiones y el peso del SMCAL1?

El SMCAL1 mide 48 mm de diámetro y 125 mm de altura (1,9 x 4,9 pulg). Pesa 285 g (0,6 lb) con pila incluida.

¿Qué niveles de sonido y qué frecuencia genera el SMCAL1?

Genera dos niveles fijos: 94 dB y 114 dB (ref. 20 µPa) a una frecuencia de 1 kHz ± 4 %. La precisión es de ± 0,5 dB, conforme a las normas ANSI S1.40 y CEI 942 Clase 2.

¿Puedo usar el SMCAL1 con cualquier sonómetro?

Sí, el SMCAL1 funciona con todos los sonómetros. Dispone de un adaptador de 1/2 pulg para adaptarse a micrófonos estándar.

¿Cómo limpiar el SMCAL1?

Use un paño suave ligeramente empapado en una solución de agua y detergente suave. No use disolventes clorados o hidrocarburos aromáticos. Déjelo secar completamente antes de usarlo.

¿Cuáles son las precauciones de seguridad que se deben seguir?

El nivel de ruido ambiental debe ser al menos 10 dB inferior al nivel medido para evitar interferencias. Use el aparato en interiores, a una altitud inferior a 2000 m y dentro de los rangos de temperatura/humedad especificados.

¿Cómo cambiar la pila del SMCAL1?

Apague el aparato. Desatornille la tapa del compartimento de la pila (ubicado debajo del conmutador). Reemplace la pila usada por una pila alcalina de 9 V nueva. Vuelva a colocar y atornille la tapa.

¿Qué hacer si el SMCAL1 ya no funciona correctamente?

Primero verifique la pila. Consulte el manual para errores de uso. Si el problema persiste, no intente repararlo usted mismo (excepto cambio de pila); contacte a un centro de servicio autorizado de Amprobe. Limpie el aparato con un paño suave si es necesario.

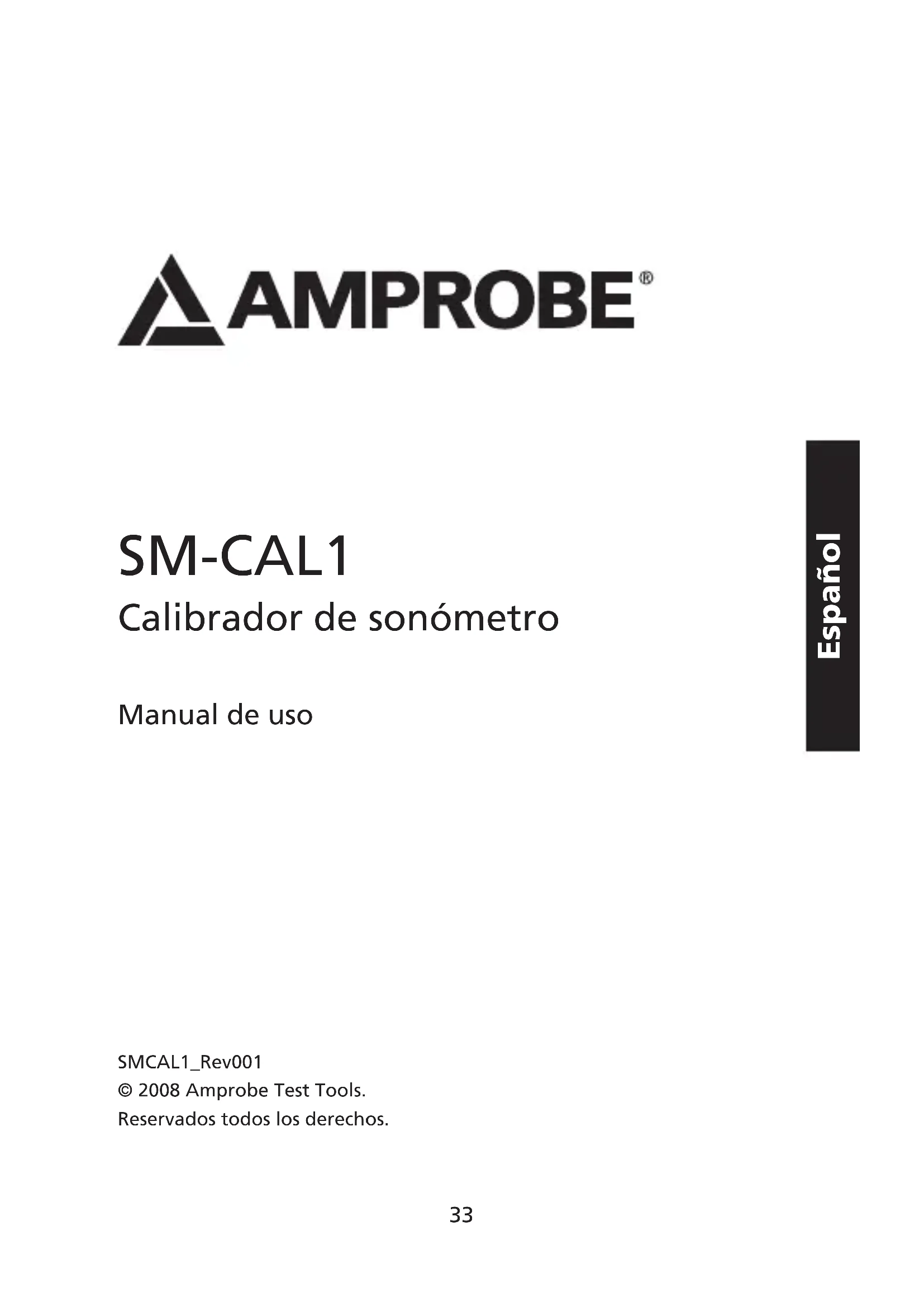

MANUAL DE USUARIO SMCAL1 Amprobe

Calibrador de sonómetro

Manual de uso

SMCAL1_Rev001

Reservados todos los derechos.

Garantía limitada y limitación de responsabilidad

Su producto Amprobe estará libre de defectos de material y mano de obra durante 1 año a partir de la fecha de adquisición. Esta garantía no cubre fusibles, baterías descartables o daños que sean consecuencia de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o manipulación. Los revendedores no están autorizados a extender ninguna otra garantía en nombre de Amprobe. Para obtener servicio durante el período de garantía, devuelva el producto con un comprobante de compra a un centro de servicio autorizado por Amprobe de equipos de comprobación o a un concesionario o distribuidor de Amprobe. Consulte la sección Reparación para obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU ÚNICO RESARCIMIENTO. TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS O IMPLÍCITAS COMO ESTATUTARIAS, INCLUYENDO LAS GARANTÍAS IMPLÍCITAS DE ADECUACIÓN PARA UN PROPÓSITO DETERMINADO O COMERCIABILIDAD, QUEDAN POR LA PRESENTE DESCONOCIDAS. EL FABRICANTE NO SERÁ RESPONSABLE DE NINGÚN DAÑO O PÉRDIDA, TANTO ESPECIAL COMO INDIRECTO, CONTINGENTE O RESULTANTE QUE SURJA DE CUALQUIER CAUSA O TEORÍA. Debido a que ciertos estados o países no permiten la exclusión o limitación de una garantía implícita o de los daños contingentes o resultantes, esta limitación de responsabilidad puede no regir para usted.

Reparación

Todas las herramientas de prueba devueltas para calibración o reparación cubierta o no por la garantía deben estar acompañadas por lo siguiente: su nombre, el nombre de la compañía, la dirección, el número de teléfono y una prueba de compra. Además, incluya una breve descripción del problema o del servicio solicitado y los conductores de prueba del medidor. La reparación fuera de garantía o los cargos de reemplazo deben remitirse en la forma de un cheque, un giro postal, una tarjeta de crédito con fecha de vencimiento o una orden de compra pagadera a Amprobe ^® Test Tools.

Reparaciones y reemplazos cubiertos por la garantía (todos los países)

Sírvase leer la declaración de garantía y compruebe su batería antes de solicitar la reparación. Durante el período de garantía, cualquier herramienta de comprobación defectuosa puede ser devuelta a su distribuidor de Amprobe® Test Tools para un intercambio por el mismo producto u otro similar. Consulte la sección "Where to Buy" del sitio www.amprobe.com en Internet para obtener una lista de los distribuidores cercanos a usted. Asimismo, las unidades de reparación en garantía y las unidades de reemplazo en los Estados Unidos y Canadá también pueden enviarse al Centro de servicio Amprobe® Test Tools (consulte la dirección más abajo).

Reparaciones y reemplazos no cubiertos por la garantía (Estados Unidos y Canadá)

Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben enviarse a un Centro de servicio de Amprobe ^® Test Tools. Llame a Amprobe ^® Test Tools o solicite en su punto de compra para conocer las tarifas actuales de reparación y reemplazo.

En Estados Unidos En Canadá

Reparaciones y reemplazos no cubiertos por la garantía (Europa)

El distribuidor de Amprobe® Test Tools puede reemplazar las unidades vendidas en Europa no cubiertas por la garantía por un costo nominal. Consulte la sección "Where to Buy" del sitio www.amprobe.com en Internet para obtener una lista de los distribuidores cercanos a usted.

Dirección para envío de correspondencia en Europa\*

Amprobe ^® Test Tools Europe

In den Engematten 14

79286 Glöttertal, Alemania

Tel.: [phone] - 0

*(Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni reemplazos. Los clientes europeos deben ponerse en contacto con su distribuidor).

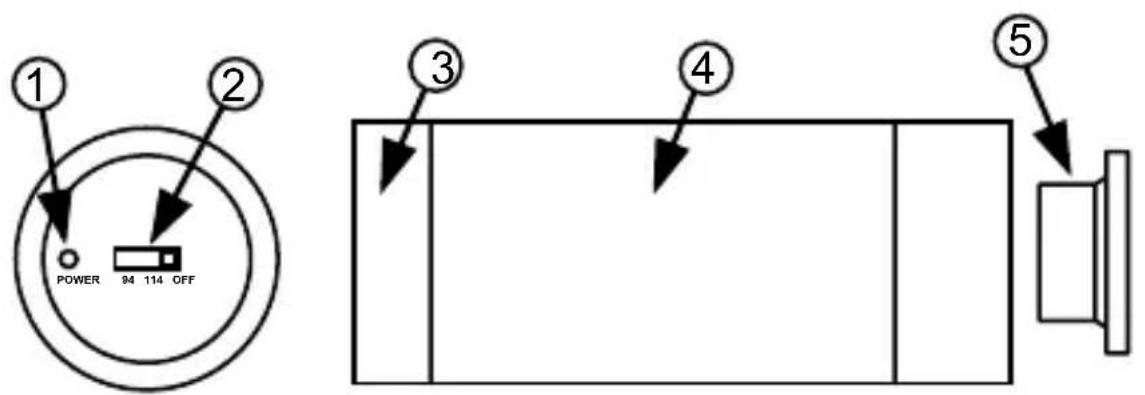

① Indicador de batería baja
② Selector de potencia e intensidad de salida
③ Cubierta de la batería
4 Calibrador de intensidad de sonido
⑤ Adaptador de 1/2"

Símbolos....37

Desembalaje e inspección ....37

Introducción ....37

Operación ....37

Especificaciones ....38

Mantenimiento y reparación ....38

Reemplazo de baterías 39

SÍMBOLOS

	Consulte el manual.		Cumple con las directivas de la Unión Europea.
	Cumple con las principales normas australianas.		No se deshaga de este producto utilizando los servicios municipales de recolección de desechos sin clasificar.

Advertencias y precauciones

- Cuando se utilice el calibrador de sonómetro, el ruido ambiente deberá ser inferior a > 10 dB por debajo de la intensidad de sonido que se someta a medición.

DESEMBALAJE E INSPECCIÓN

La caja de envío debe incluir:

1 Generador de sonidos SM-CAL1
1 Adaptador de 1/2"
1 Batería de 9 voltios
1 Manual

Si alguno de los elementos estuviera dañado o faltara, devuelva el paquete completo al lugar de compra para hacer un cambio.

INTRODUCCIÓN

El SM-CAL1 genera señales de intensidad de sonido fija para la calibración de sonómetros. El SM-CAL1 de Amprobe funciona con cualquier sonómetro.

OPERACIÓN

1. Encienda el sonómetro y configúrelo para funcionar a 94 o 114 dB.
2. Enchufe el adaptador de 1/2" en el calibrador de intensidad de sonido SM-CAL1.
3. Inserte cualquier micrófono de sonómetro en el calibrador de intensidad de sonido.
4. Encienda el dispositivo y establezca la intensidad de sonido a 94 o 114 dB.
5. Observe el sonómetro y compruebe si funciona bien.

ESPECIFICACIONES

Generales

Batería: 9 V, 006P o IEC 6F22 o NEDA 1604

Indicador de batería baja: El LED no se enciende cuando el dispositivo esté encendido

Duración de la batería: Unas 20 horas (batería alcalina)

Entorno: Funcionamiento en interiores; altitud de hasta 2000 metros; presión atmosférica:

1013 milibares

Temperatura y humedad

Operación: 0 a 40 °C (32 a 104 °F), 10 a 70 % HR

Almacenamiento: -10 a 60 °C (14 a 140 °F), 10 a 90 % HR

Dimensión: 48 x 125 mm (1,9 x 4,9 pulg.)

Peso: 285 g (0,6 libras), incluida la batería

CE-EMC: EN61326-1. Este producto cumple con los requisitos de las siguientes directivas de la comunidad europea: 89/336/EEC (compatibilidad electromagnética) y 73/23/EEC (baja tensión) tal como fue modificada por 93/68/EEC (Marca CE). Sin embargo, la presencia de impulsos eléctricos o campos electromagnéticos intensos cerca del equipo puede perturbar el funcionamiento del circuito de medición. Los instrumentos de medición también responderán a señales no deseados que puedan estar presentes en el circuito de medición. Los usuarios deben obrar con cuidado y tomar las precauciones apropiadas para evitar resultados erróneos al realizar mediciones en presencia de interferencia electrónica.

Electricidad (sonido)

Normas: ANSI S1.40-1984 e IEC942 1988, Clase 2

Intensidad de sonido de salida: 94 dB y 114 dB re 20 uPa bajo referencia

Exactitud: ± 0,5 dB

Frecuencia de salida: 1 kHz ± 4 %

MANTENIMIENTO Y REPARACIÓN

Si parece que el medidor no funciona bien, realice los pasos siguientes para identificar la causa del problema:

1. Compruebe la batería. Reemplace la batería inmediatamente cuando el LED no se encienda.
2. Repase las instrucciones de funcionamiento por si hubiera cometido algún error en un procedimiento.

Excepto cambiar la batería, cualquier otra reparación del generador deberá llevarla a cabo exclusivamente un centro de servicio autorizado por la fábrica u otro personal cualificado para reparación de instrumentos. El panel frontal

y la caja pueden limpiarse con una solución suave de detergente y agua. Aplique sólo un poquito de dicha solución con un paño suave y séquelo por completo antes de su utilización. No utilice hidrocarbonos aromatizados ni solventes clorados para la limpieza.

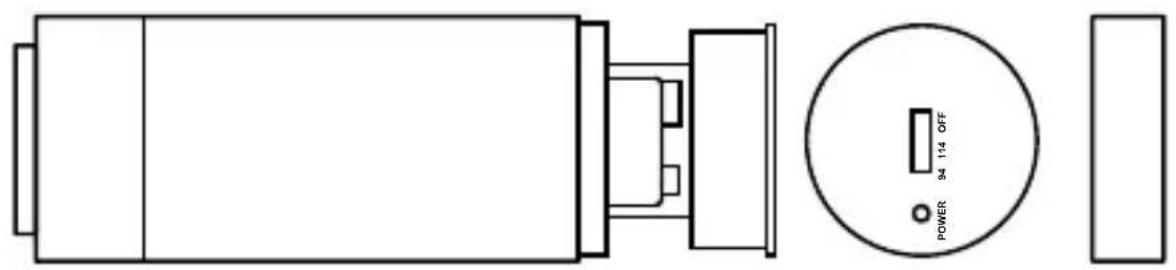

REEMPLAzo dE bAtERÍAS

1. Apague el sonómetro y desatornille la funda del interruptor. Reemplace la batería con una NEDA de tipo 1604 o alcalina equivalente de 9 V. Vuelva a colocar la tapa.

2. Quite la batería si no piensa usar el SM-CAL1 durante un periodo largo.

Reemplazo de baterías
