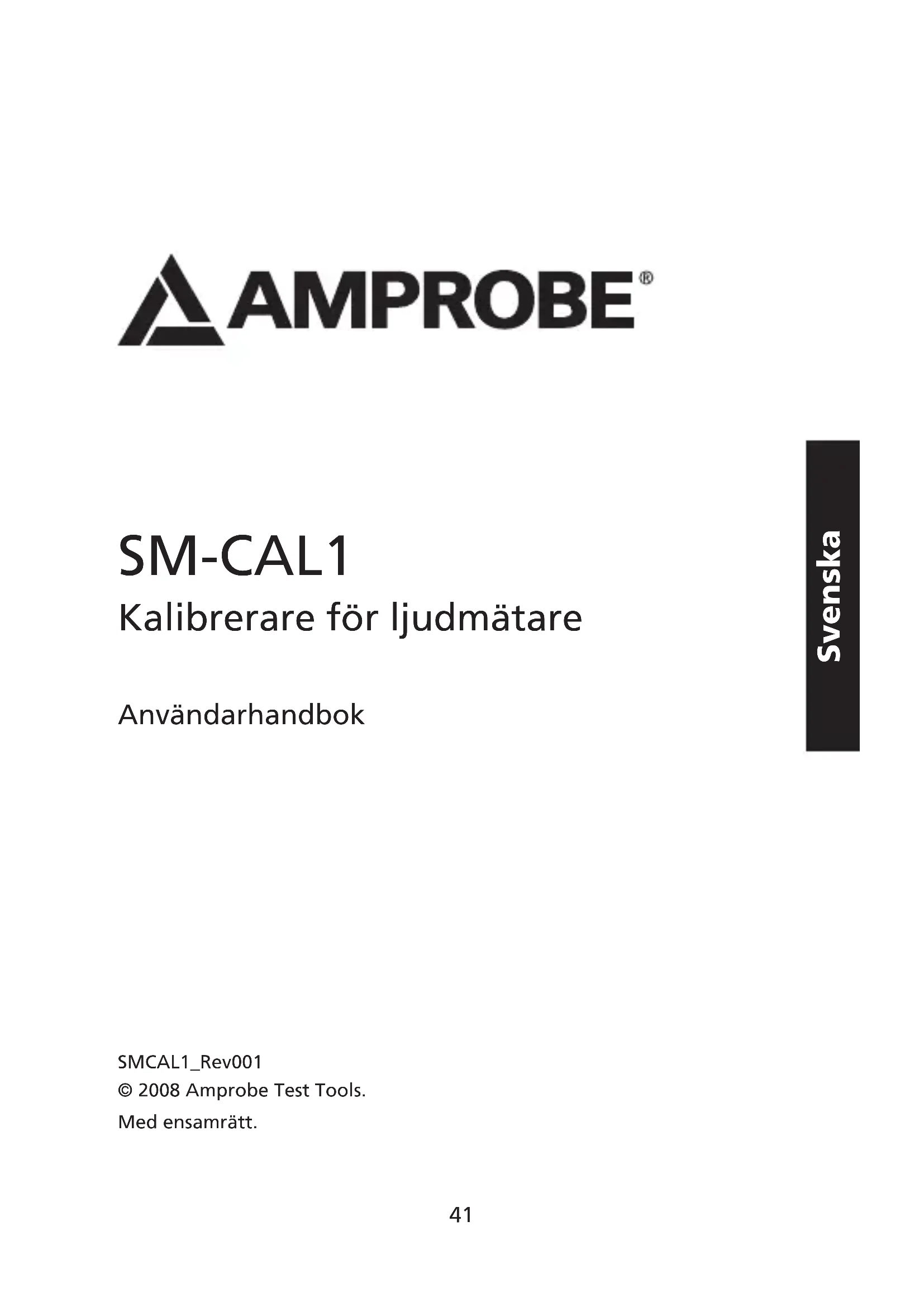

BRUKSANVISNING SMCAL1 Amprobe

Kalibrerare för ljudmätare

Användarhandbok

SMCAL1_Rev001

Begränsad garanti och begränsning av ansvar

Denna Amprobeprodukt garanteras vara fri från felaktigheter i material och utförande i ett år från inköpsdatum. Denna garanti innefattar inte säkringar och engångsbatterier, och inte heller skador som uppkommer som en följd av olyckshändelser, försummelse, felaktig användning, ändring, nedsmutsning eller onormala förhållanden eller onormal hantering. Återförsäljare har inte rätt att lämna några ytterligare garantier å Amprobes vägnar. Om du behöver service under garantiperioden ska produkten, tillsammans med inköpsbevis, skickas in till ett auktoriserat Amprobe Test Tools Service Center eller till en återförsäljare eller distributör för Amprobe. Avsnittet Reparation innehåller uppgifter om detta. Denna garanti utgör din enda gottgörelse. Alla andra garantier - vare sig uttryckta, underförstådda eller lagfästa - inklusive underförstådda garantier avseende lämplighet för ett visst syfte eller kvalitet, friskrivs härmed. Tillverkaren är ej ansvarig för några speciella skador, indirekta skador, oförutsedda skador eller följdskador eller förluster, oavsett om de inträffar på grund av garantibrott eller om de baseras på kontrakt. Vissa stater eller länder tillåter inte undantag eller begränsningar av underförstådda garantier eller tillfälliga skador eller följdskador, så denna ansvarsbegränsning gäller eventuellt inte dig.

Reparation

Alla testverktyg som returneras för garantireparation eller reparation utanför garantin eller för kalibrering ska åtföljas av följande: ditt namn, företagets namn, adress, telefonnummer och inköpsbevis. Inkludera dessutom en kort beskrivning av problemet eller den begärda servicen och skicka också in testsladdarna tillsammans med mätaren. Betalning för reparation eller utbytesdelar som ej faller under garantin ska ske med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder med betalningsmottagare Amprobe® Test Tools.

Reparationer och utbyten under garanti – Alla länder

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan under garantiperioden returneras till din Amprobe® Test Tools-distributör för utbyte mot samma eller liknande produkt. Avsnittet "Where to Buy" på www.amprobe.com innehåller en lista över distributörer i närheten av dig. Om du befinner dig i USA eller Kanada och din enhet täcks av garanti kan du få den reparerad eller utbytt genom att skicka in den till ett Amprobe® Test Tools Service Center (se nedanstående adresser).

Reparationer och utbyten ej under garanti – USA och Kanada

Enheter som kräver reparation, men som ej täcks av garanti i USA och Kanada, ska skickas till ett Amprobe® Test Tools Service Center. Ring till Amprobe® Test Tools eller kontakta inköpsstället för att få uppgift om aktuella kostnader för reparation och utbyte.

I USA I Kanada

Reparationer och utbyten ej under garanti – Europa

Enheter i Europa, som ej täcks av garanti, kan bytas ut av din Amprobe® Test Tools-distributör för en nominell kostnad. Avsnittet "Where to Buy" på www.amprobe.com innehåller en lista över distributörer i närheten av dig.

Adress för korrespondens i Europa\*

Amprobe ^® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel: [phone] - 0

*(Endast korrespondens – inga reparationer eller reservdelar kan erhållas från den här adressen. Kunder i Europa ska kontakta respektive distributör.)

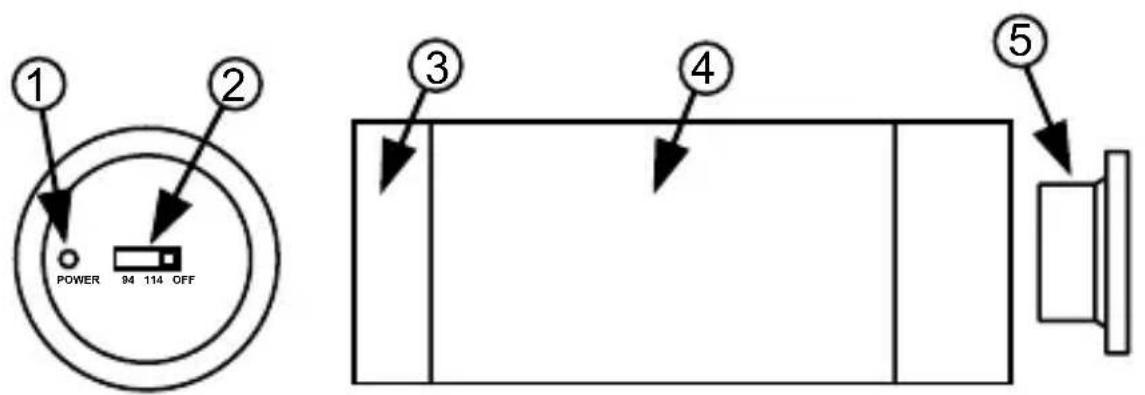

POWER 94 114 OFF ① ② ③ ④ ⑤

① Batteriindikator
② Omkopplare för ström och val av utgångsnivå
③ Batterilucka
4 Kalibrator för ljudnivå
⑤ 1/2 tums adapter

Symboler 45

Uppackning och inspektion ....45

Inledning 45

Användning 45

Specifikationer 46

Underhåll och reparation 46

Byte av batteri 47

SYMBOLER

	Se handboken.		Överensstämmer med EU-direktiven.
	Uppfyller kraven i relevanta australiensiska normer.		Avyttra inte denna produkt tillsammans med osorterade, vanliga sopor.

Varning och försiktighetsanvisningar

- När kalibratorn för ljudnivå används ska den omgivande brusnivån vara > 10 dB under den ljudnivå som mäts.

UPPACKNING OCH INSPEKTION

Din kartong ska innehålla:

1 SM-CAL1 Ljudgenerator
1 1/2 tums adapter
1 9 volt batteri
1 Handbok

Om någon av de här artiklarna är skadade eller saknas ska du returnera hela paketet till inköpsstället för utbyte.

INLEDNING

SM-CAL1 genererar fasta signaler för ljudnivåer för kalibrering av ljudnivåmätare. Amprobe SM-CAL1 fungerar med alla ljudmätare.

ANVÄNDNING

1. Slå på ljudnivåmätaren och konfigurera för användning med 94 dB eller 114 dB.
2. Anslut 1/2 tums adaptern till SM-CAL1 Kalibrator för ljudnivå.
3. För in en ljudmätarmikrofon i kalibratorn för ljudnivå.
4. Slå på strömmen och ställ in ljudnivån till 94 dB eller 114 dB.
5. Titta på ljudnivåmätaren för att kontrollera att den fungerar.

SPECIFICATIONER

Allmänna data

Batteri: 9 V, 006P eller IEC 6F22 eller NEDA 1604

Batteriindikator: Lampan lyser inte när enheten slås PÅ

Batteriets användningstid: Cirka 20 timmar (Alkaliskt batteri)

Miljödata: Användning inomhus; Höjd över havet,

upp till 2000 m; Atmosfäriskt tryck:

1013 mbar

Temperatur och Luftfuktighet

Användning: 0 till 40 °C (32 till 104 °F), 10 till 70 %

Förvaring: -10 °C till 60 °C (14 till 140 °F), 10 till

-EMC: EN61326-1. Denna produkt uppfyller kraven enligt följande direktiv i den Europeiska Gemenskapen: 89/336/EEC (Elektromagnetisk kompatibilitet) och 73/23/EEC (Lågspänning) med tillägget 93/68/EEC (CE-märkning). Elektriskt brus eller intensiva elektromagnetiska fält i närheten av utrustningen kan störa mätkretsen. Mätinstrument kan även reagera på icke önskvärda signaler som kan finnas i själva mätkretsen.

Användaren ska vara försiktig och vidta lämpliga försiktighetsåtgärder för att undvika missvisande resultat under mätningar där elektroniska störningar förekommer.

Elektriska data (ljud)

Standard: ANSI S1.40-1984 och IEC942 1988 Class 2

Utgående ljudnivå: 94 dB och 114 dB re 20 uPa under referens

Noggrannhet: ± 0,5 dB

Utgående frekvens: 1 kHz ± 4 %

UNDERHÅLL OCH REPARATION

Om felaktig funktion misstänks i mätaren ska du utföra följande moment för att försöka isolera orsaken till problemet.

1. Kontrollera batteriet. Byt omedelbart ut batteriet om lampan inte tänds.
2. Läs igenom anvisningarna för att se om du har gjort misstag i användarproceduren.

Förutom byte av batteri ska alla reparationer av kalibratorn utföras av ett Fabriksauktoriserat Servicecenter eller av behörig instrumentservicepersonal.

Frontpanelen och höljet kan rengöras med en mild tvållösning och vatten. Applicera sparsamt med en mjuk trasa och låt torka helt innan instrumentet åter tas i bruk. Använd inte aromatiska kolväten eller klorerade lösningsmedel för rengöring.

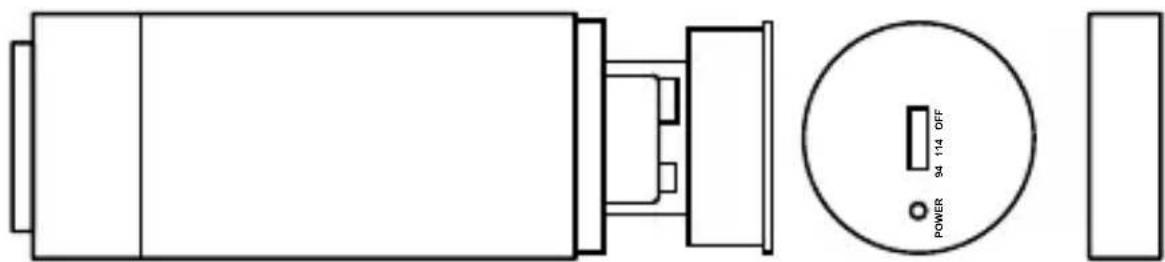

bytE AV bAttERI

1. Stäng av mätaren och skruva loss locket till omkopplaren. Byt ut batteriet mot ett NEDA typ 1604 eller motsvarande 9 V alkaliskt batteri. Sätt tillbaka locket.

2. Ta ut batteriet när SM-CAL1 inte används under en längre period.
