Intitulé	Description
Type d'appareil	Multimètre numérique
Plage de mesure de tension	0 à 600 V AC/DC
Plage de mesure de courant	0 à 10 A AC/DC
Plage de mesure de résistance	0 à 20 MΩ
Fonctionnalités supplémentaires	Test de continuité, test de diode
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles 9V
Dimensions	160 x 80 x 40 mm
Poids	300 g
Utilisation	Mesure de tension, courant et résistance dans divers circuits électriques
Maintenance	Vérifier régulièrement l'état des piles et nettoyer les contacts
Sécurité	Conforme aux normes de sécurité IEC 61010-1, catégorie de mesure CAT III 600 V
Informations générales	Idéal pour les professionnels et les amateurs d'électronique

FOIRE AUX QUESTIONS - MT10 Amprobe

Comment calibrer l'Amprobe MT10 ?

Pour calibrer l'Amprobe MT10, suivez les instructions du manuel d'utilisation. Assurez-vous d'utiliser des étalons de mesure appropriés et de suivre les étapes de calibration recommandées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et chargées. Si l'appareil ne s'allume toujours pas, essayez de remplacer les piles par des neuves.

Comment interpréter les lectures de l'Amprobe MT10 ?

Les lectures de l'Amprobe MT10 sont affichées sur l'écran LCD. Consultez le manuel pour comprendre les différents symboles et unités utilisés pour chaque type de mesure.

L'appareil affiche un message d'erreur, que faire ?

Si un message d'erreur s'affiche, consultez le manuel pour identifier le code d'erreur. Suivez les recommandations pour résoudre le problème, comme vérifier les connexions ou recalibrer l'appareil.

Puis-je utiliser l'Amprobe MT10 dans des environnements humides ?

L'Amprobe MT10 n'est pas conçu pour des environnements humides. Évitez de l'utiliser dans des conditions où il pourrait être exposé à l'eau ou à l'humidité.

Comment changer les piles de l'Amprobe MT10 ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil. Remplacez les anciennes piles par des neuves en respectant la polarité indiquée.

L'Amprobe MT10 peut-il mesurer la température ?

Oui, l'Amprobe MT10 est équipé d'une fonction de mesure de la température. Assurez-vous d'utiliser la sonde appropriée et de suivre les instructions du manuel pour des mesures précises.

Comment nettoyer l'Amprobe MT10 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. N'utilisez pas de produits chimiques abrasifs ou de solvants qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange pour l'Amprobe MT10 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur Amprobe local ou directement sur le site officiel d'Amprobe.

L'Amprobe MT10 est-il garanti ?

Oui, l'Amprobe MT10 est généralement couvert par une garantie limitée. Consultez votre manuel d'utilisation pour les détails de la garantie et les conditions.

MODE D'EMPLOI MT10 Amprobe

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prénant effet à la date d'achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe Test Tools ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRESENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION A UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRESENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSECUTIFS, NI D'AUCUNS DEGATS OU PERTES DE DONNEES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Etant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégats accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompanies des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par cheque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifie la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to

Buy sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Les apparêils sous garantie devant être replacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® Test Tools (voir les adresses ci-dessous).

Remplacements et réparations hors garantie - Canada et Etats-Unis

Les apparueils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe® Test Tools. Appelez Amprobe® Test Tools ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux Etats-Unis Au Canada

Remplacements et réparations hors garantie – Europe

Les apparèils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Allemagne

Tel.: [phone]

*(Réserve à la correspondance – Aucune réparation ou remplacement n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

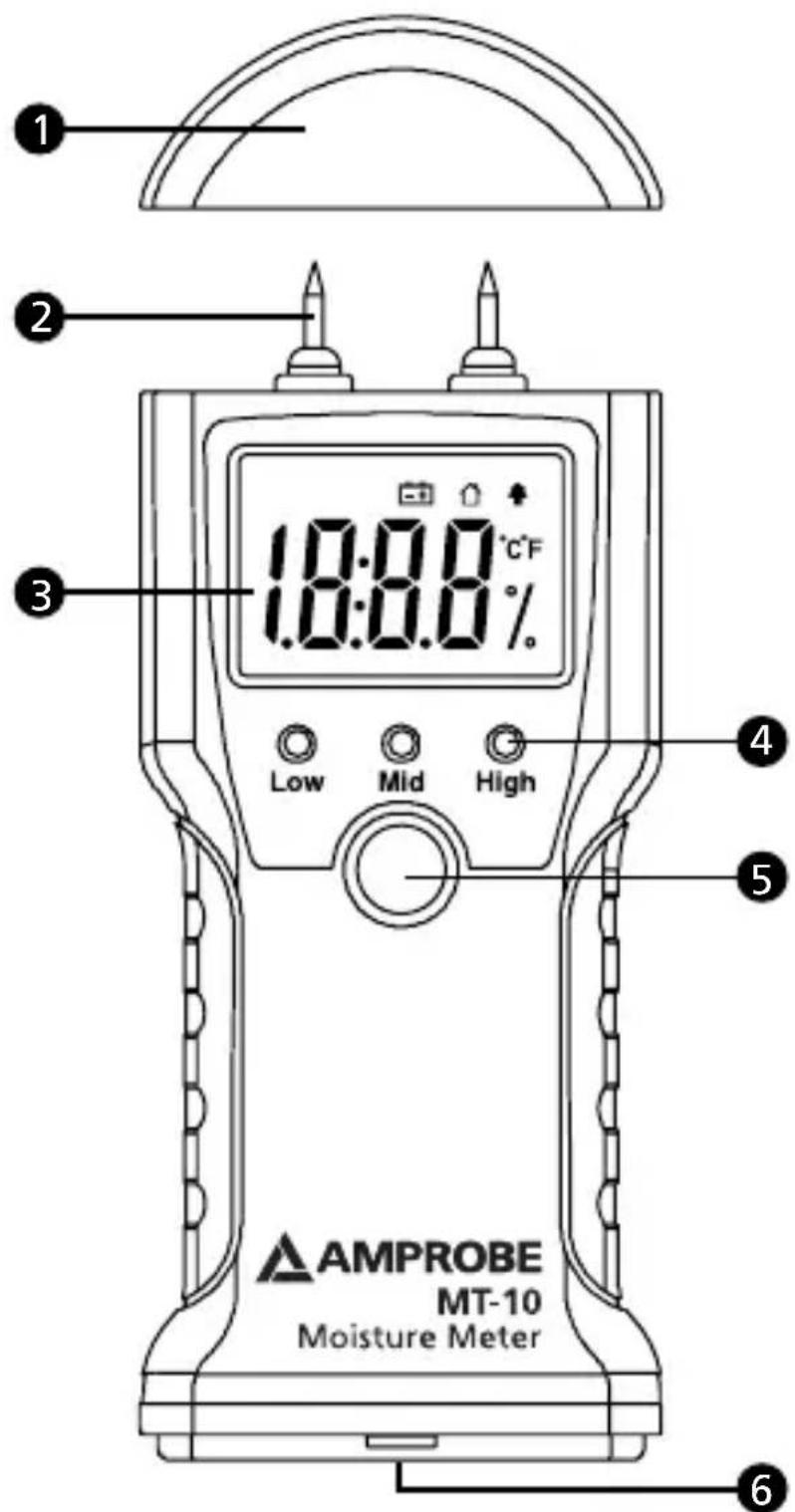

1 Capot des sondes de test
3 Affichage (LCD)
5 Bouton de fonction / Marche/ Arrêt

Broche
4 DEL
Couvercle de pile

Ecran LCD

18.8%

	Les piles sont faibles et doivent être remplacées.
	Le mode de mesure de l'humidité du bois est sélectionné. Ce mode permet de mesurer le taux d'humidité du bois scié, du papier ou du carton.
	Le mode de mesure de l'humidité du matérieliau est sélectionné. Ce mode permet de mesurer le taux d'humidité des matérieliaux durcis (mortier, béton ou plâtre).
% Pourcentage (unité d'humidité)
°C Degré Celsius
°F Degré Fahrenheit

TABLE DES MATIERES

SYMBOLS 2

DEBALLAGE ET INSPECTION 2

INTRODUCTION 3

FONCTIONNEMENT 3

CHARACTERISTIQUES 5

ENTRETIEN ET REPARATION 6

Changement des piles 6

SYMBOLS

Δ	Attention! Se reporter aux explications de ce manuel
C	Conforme aux directives de l'association australienne de normalisation
CE	Conforme aux directives européennes
×	Ne pasmettre cette pince au rebut parmi les déchets menagers. Consulter un centre de recyclage homologué pour sa mise au rebut

MISES EN GARDE ET PRECAUTIONS

• Ne pas utiliser l'instrument en présence de poussières, de vapeurs et de gaz (matière) explosifs, de gaz (matière) combustibles.
  Garder l'instrument au sec.
  Garder la sonde propre.
  Garder l'instrument et la batterie hors de portée des jeunes enfants.
• Certains facteurs (le type de matériel ou la température par exemple) affectent les résultats des mesures d'humidité et obligent l'opérateur à corriger la valeur affichée.

DéBALLAGE ET INSPECTION

Le carton d'emballage doit inclure les éléments suivants :

1 hygromètre MT-10
1 pile de 9 volts
1 Mode d'emploi

Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.

INTRODUCTION

Les hygromètres MT-10 peuvent être utilisés pour mesurer la quantité d'eau dans le bois ou les matériaux de construction afin que le travailleur du bois puisse déterminer leur adaptation à l'objectif voulu. Les inspecteurs des bâtiments, les charpentiers, les amateurs de bricolage et autres travaillleurs du bois exigent souvent l'utilisation d'hygromètres. Les installateurs de parquets doivent vérifier par exemple que l'humidité du bois corresponde à l'humidité relative de l'air du bâtiment. Si cette phase est ignorée, divers problèmes peuvent seprésenter : fissures, gondolement, bombage, flambage, joints affaisés et finitions crevasées.

FONCTIONNEMENT

1. Appuyez une fois sur le bouton POWER ON/OFF pourmettre l'instrument sous tension
2. Sélection du mode de mesure souhaité

a) Une fois l'instrument mis sous tension, appuyez et maintenez le bouton pendant environ 3 secondes pour passer en mode de réglage Setting (la valeur affichée disparait, le symbole se met à clignoter sur l'affichage).
b) Tandis que le symbole clignote sur l'affichage, appuyez sur le bouton jusqu'à ce que le compteur soit dans le mode de mesure souhaité et que le symbole correspondant scintille sur l'affichage. Les quatre modes sont les suivants: Mode de mesure d'hygrométrie (« ↑ » scintille), mode de mesure d'humidité du matériel (« ↑ » scintille), mode de mesure de température en Celsius (« °C » scintille), mode de mesure de température en Fahrenheit (« °F » scintille).

c) Une fois le mode de mesure souhaité sélectionné, n'utilisez pas l'instrument. Àpres environ 3 secondes, il quittera automatiquement le mode de réglage Setting. Vous pouvez maintainant démarrer la mesure.

3. Les mesures

a) Pour les mesures de température, l'affichage montre directement la température de l'environnement actuelle.
b) Pour effectuer des mesures d'hygrométrie, enforcez les sondes dans le bois ou le matériel à mesurer et lisez la valeur affichée.

4. Fonction d'arrêt automatique

a) Dans le mode de mesure hygrométrique sur le bois ou un matériel, l'instrument s'éteint automatiquement si vous n'utilise pas l'instrument (ou si la valeur reste affichée) s'il n'est pas utilisé pendant 1 minute.
b) Mode de mesure des températures en Celsius ou Fahrenheit, l'instrument s'éteint automatiquement 1 minute plus tard. Lorsque l'instrument est activé, la pression du bouton allume le rétroéclairage. Environ 15 secondes plus tard, le rétroéclairage s'éteint automatiquement.

5. LECTURES D'HUMIDITE (DEL)

Vert - indique des conditions « d'air sec »

Jaune - indique une humidité accrue.

Rouge - indique une humidité excessive.

CHARACTERISTIQUES

Affichage : LCD et 3 DEL

	Mesure Gamme	Résolution Précision
Bois 8 à	60 % 0,1 % ± 2	%
Matériau de construc-tion	0,3 à 2,0 % 0,	01 % ±0,1 %
Tempé-rature	0 °C à 40 °C ou 32 °F à 99 °F	0,1 °C / 0,2 °F	± 2 °C / ± 4 °F

Témoin de pile faible : Le symbole « + » apparait sur l'affichage

Mise en veille automatique

Batterie : pile 9 V, 6F22

	Fonctionnement Environnement	Entreposage Environnement
Tempé-rature	0 °C à 40 °C -10 °C à -50 °C
Humidité relative	< 85 % < 85 %

Conformité : Conforme à la réglementation CE

Si une anomalie est suspectée pendant le fonctionnement du multimètre, procédez comme suit pour isoler la cause du problème.

1. Vérifiez la pile. Remplacez immédiatement les piles à l' apparition du symbole "▶" sur l'écran LCD.
2. Consultez les consignes d'utilisation pour vérifier les erreurs possibles lors de l'utilisation.

A l'exception du changement des piles, la réparation de l'appareil doit être effectuee en usine dans un centre de service agréé ou par un autre personnel de réparation qualifié. La face avant et le boîtier peuvent être nettoyés à l'aide d'une solution légère à base d'eau et de détergent. Appliquez cette solution avec modération en utilisant un tissu doux et laissez bien secher avant l'utilisation. N'utilisez pas de solvants à base de chlore ou d'hydrocarbures aromatiques pour le nettoyage.

CHANGEMENT DES PILES

Requiert une pile standard de 9 V. Le compartment de la pile est situé sur la partie inférieure de l'appareil.

1. Soulevez la pince pour acceder au compartment de la pile.
2. Mettez en place une pile neue de 9 V.
3. Replacez le capot et refermez-le. Le capot émet un déclic. L'hygromètre est maintainant prét à être utilisé.

AMPROBE
