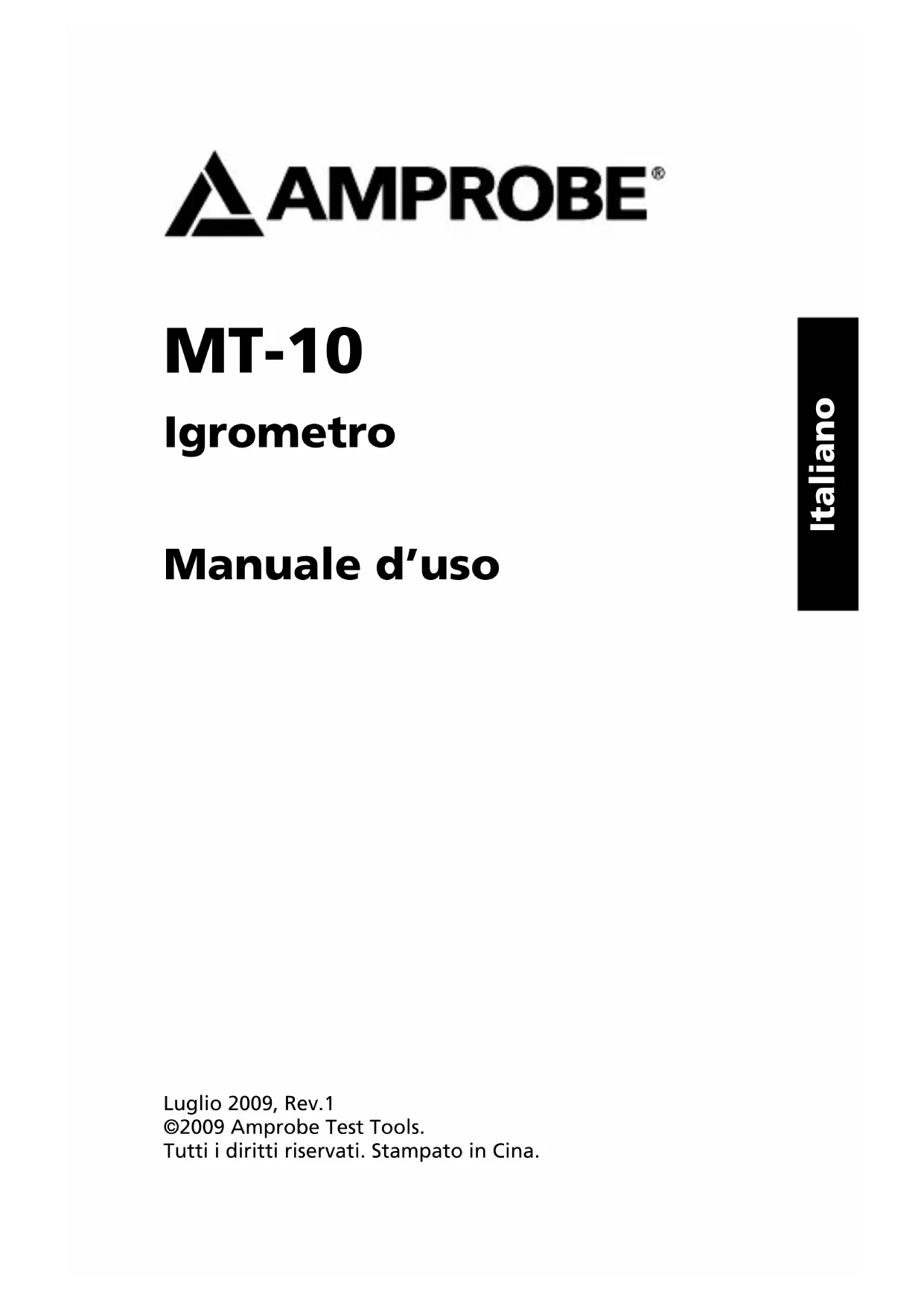

Das Messgerät ist jetzt für Messungen bereit.MT-10 Igrometro Manuale d’uso Luglio 2009, Rev.1 ©2009 Amprobe Test Tools. Tutti i diritti riservati. Stampato in Cina. ItalianoGaranzia limitata e limitazione di responsabilità Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrire nessun’altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL’ACQUIRENTE, E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l’esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l’acquirente. Riparazioni A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti dalla garanzia oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell’azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell’intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all’ordine di Amprobe

Test Tools. Sostituzioni e riparazioni in garanzia – Tutti i Paesi Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe

Test Tools per ricevere un prodotto identico o analogo. Nella sezione “Where to Buy” del sito www.amprobe.com c’è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe

Test Tools (l’indirizzo è più avanti).Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada Se la riparazione non è coperta dalla garanzia negli Stati Uniti e nel Canada, lo strumento va inviato a un centro di assistenza Amprobe

Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni. Negli Stati Uniti Nel Canada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: 905-890-7600 Sostituzioni e riparazioni non coperte dalla garanzia – Europa Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe

Test Tools per un importo nominale. Nella sezione “Where to Buy” del sito www.amprobe.com c’è un elenco dei distributori più vicini. Recapito postale europeo* Amprobe

Test Tools Europe In den Engematten 14 79286 Glottertal, Germania Tel.: +49 (0) 7684 8009-0 *(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)Igrometro MT-10

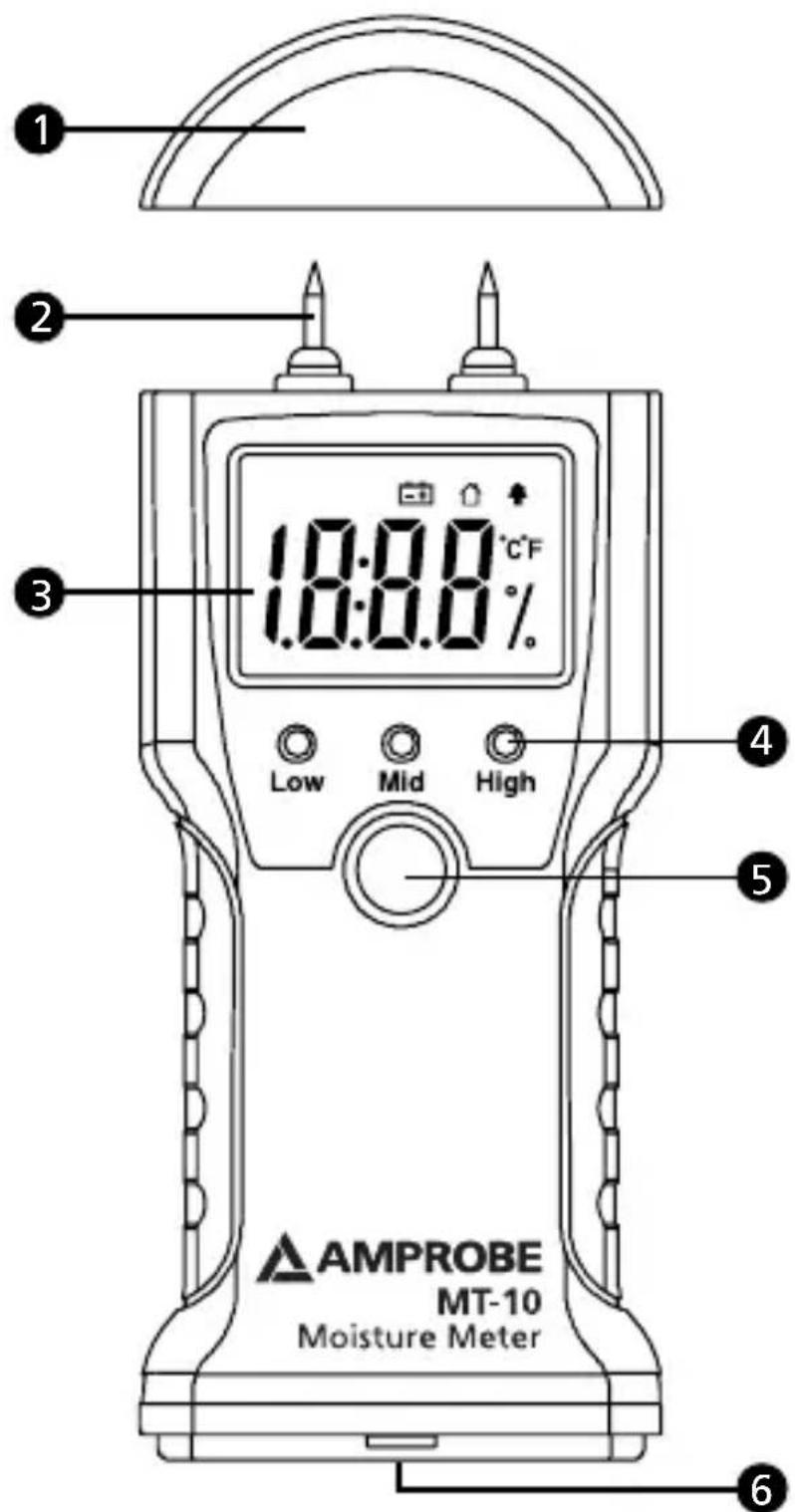

Coperchio sonde di misura Display a cristalli liquidi Pulsante funzioni / accensione / spegnimento

Puntale LED Coperchio scomparto pila

5La pila è quasi scarica e deve essere sostituita. È stata selezionata la modalità di misura dell’umidità del legno. In questa modalità si può misurare l’umidità di legname, carta o cartone. È stata selezionata la modalità di misura dell’umidità di materiale da costruzione. In questa modalità si può misurare l’umidità di materiale indurito (calcestruzzo cementizio o intonaco). % Percento (unità di misura dell’umidità) °C Gradi Celsius °F Gradi Fahrenheit Display a cristalli liquidi1

Attenzione. Vedere la spiegazione nel manuale

Conforme alle norme australiane di pertinenza

Conforme alle direttive della Comunità Europea

Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati. Rivolgersi a una ditta di riciclaggio qualificata

AVVERTENZE E PRECAUZIONI

• Non usare lo strumento in presenza di gas esplosivi, vapori combustibili o di grandi quantità di polvere.

• Mantenere lo strumento asciutto.

• Mantenere la sonda pulita.

• Tenere lo strumento e la pila fuori della portata dei bambini.

• Alcuni fattori (come il tipo di materiale e la temperatura) possono inuire sui risultati delle misure di umidità e possono rendere necessario correggere il valore visualizzato.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere: 1 igrometro MT-10 1 pila da 9 volt 1 copia del manuale d’uso Se uno di questi articoli è danneggiato o manca, restituire l’intera confezione al punto di acquisto perché venga sostituita.3

INTRODUZIONE L’igrometro MT-10 è utilizzabile per misurare il contenuto idrico di legno o altro materiale da costruzione allo scopo di determinare se è adatto per lo scopo previsto. Ispettori edili, carpentieri, hobbisti e altre persone che lavorano con il legno spesso devono usare un igrometro. Ad esempio, gli installatori di parquet devono verificare che l’umidità del legno corrisponda all’umidità relativa dell’aria dell’ambiente. Se si salta questa verifica, possono nascere molti problemi: incrinature, curvature, deformazioni, cedimento delle giunzioni e alterazioni delle finiture. FUNZIONAMENTO

1. Premere una volta il pulsante di accensione /

spegnimento per accendere lo strumento

2. Selezione della modalità di misura

a) Dopo aver acceso lo strumento, premere e tenere premuto il pulsante per circa 3 secondi per andare alla modalità di impostazione (la lettura scompare e il simbolo comincia a lampeggiare sul display). b) Mentre il simbolo lampeggia sul display, tenere premuto il pulsante finché lo strumento non passa alla modalità di misura selezionata e il simbolo corrispondente lampeggia sul display. Esistono quattro modalità: modalità di misura dell’umidità del legno

“ lampeggia), modalità di misura dell’umidità del materiale da costruzione

“ lampeggia), modalità di misura della temperatura in gradi Celsius (“°C“ lampeggia), modalità di misura della temperatura in gradi Fahrenheit (“°F“ lampeggia).3

c) Una volta selezionata l’unità di misura desiderata, non usare lo strumento subito; attendere circa 3 secondi, finché non lascia automaticamente la modalità di impostazione. A questo punto si possono iniziare le misure.

3. Esecuzione delle misure

a) Per le misure di temperatura, il display mostra direttamente la temperatura ambiente. b) Per eseguire misure di umidità, inserire le sonde nel legno o altro materiale da costruzione su cui eseguire la misura, che compare sul display.

4. Funzione di spegnimento automatico

a) Nella modalità di misura dell’umidità del legno o altro materiale da costruzione, se non si usa lo strumento (o se la lettura non cambia) per circa 1 minuto, lo strumento si spegne automaticamente. b) Nella modalità di misura della temperatura in gradi Celsius o Fahrenheit, lo strumento si spegne automaticamente dopo circa 1 minuto. Una volta acceso lo strumento, premendo il pulsante si attiva la retroilluminazione. Dopo 15 secondi, la retroilluminazione si disattiva automaticamente.

5. LETTURE DI UMIDITÀ (LED)

Verde - indica condizioni di “aria secca”. Giallo - indica un’umidità maggiore. Rosso - indica umidità eccessiva.5

DATI TECNICI Display: a cristalli liquidi, a 3 LED. Intervallo di misura Risoluzione Precisione Legno 8 ~ 60% 0,1% ±2% Materiale

costruzione 0,3 ~ 2,0% 0,01% ±0,1% Temp. 0 °C ~ 40 °C o 32 °F ~ 99 °F 0,1 °C / 0,2 °F ±2 °C / ±4 °F Indicazione di bassa carica della pila: sul display compare il simbolo “

Spegnimento automatico Pila: 9 V, 6F22. Ambiente di immagazzinamento Ambiente di immagazzinamento Temp. 0 °C ~ 40 °C -10 °C ~ -50 °C Umidità relativa < 85% < 85% Conformità: a norma CE5

MANUTENZIONE E RIPARAZIONI

Se sembra che lo strumento non funzioni bene, procedere come segue per individuare la causa del problema:

1. Controllare la pila. Sostituirla immediatamente

2. Rileggere le istruzioni per l’uso, per accertarsi di

non avere compiuto operazioni sbagliate. Fatta eccezione per la sostituzione della pila, qualsiasi operazione di manutenzione o riparazione dello strumento deve essere eseguita esclusivamente presso un centro di assistenza autorizzato dalla fabbrica o da altro personale di manutenzione qualificato. Il pannello anteriore e l’involucro possono essere puliti con una soluzione di acqua e detergente neutro. Applicare la soluzione in quantità moderata con un panno morbido e lasciare asciugare completamente lo strumento prima di usarlo. Non utilizzare idrocarburi aromatici né solventi clorurati per la pulizia.

SOSTITUZIONE DELLA PILA

Lo strumento richiede una normale pila da 9 V. Lo scomparto della pila è situato sulla parte inferiore dello strumento.

1. Sollevare la clip per accedere allo scomparto.

2. Inserire una pila da 9 V nuova.

3. Riposizionare il coperchio e chiuderlo con uno
