BEDIENUNGSANLEITUNG MT10 Amprobe

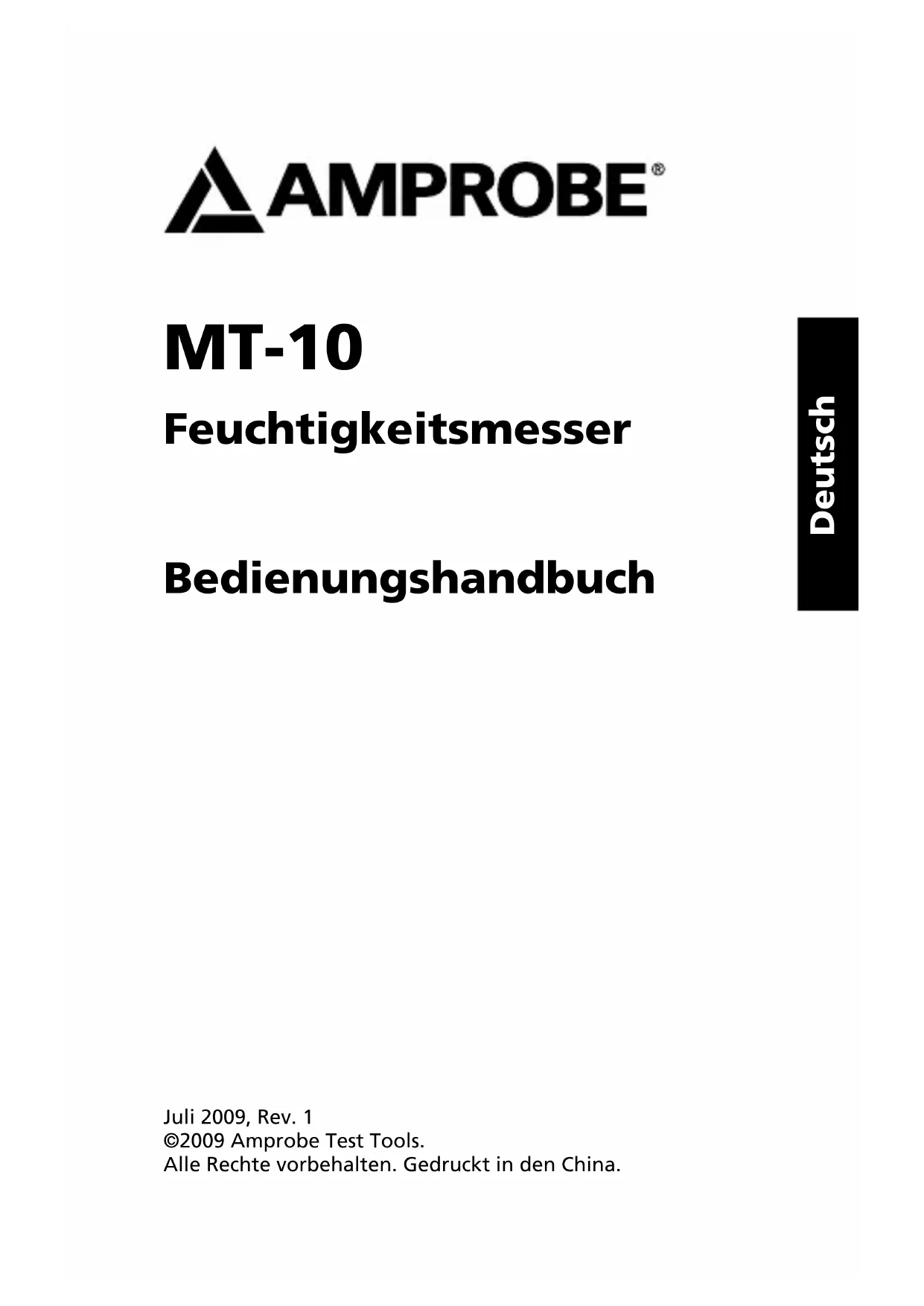

un déclic. L’hygromètre est maintenant prêt à être utilisé.MT-10 Feuchtigkeitsmesser Bedienungshandbuch Juli 2009, Rev. 1 ©2009 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in den China. DeutschBeschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe- Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG

STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH

AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH

GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN)

GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN

GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig. Reparatur Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe

Test Tools formuliert werden.Garantiereparaturen oder -austausch – Alle Länder Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe

Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe

Test Tools Service- Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden. Reparaturen und Austausch außerhalb der Garantie – USA und Kanada Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe

Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe

Test Tools oder der Verkaufsstelle. In den USA In Kanada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: 905-890-7600 Reparaturen und Austausch außerhalb der Garantie – Europa Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe

Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Korrespondenzanschrift für Europa* Amprobe

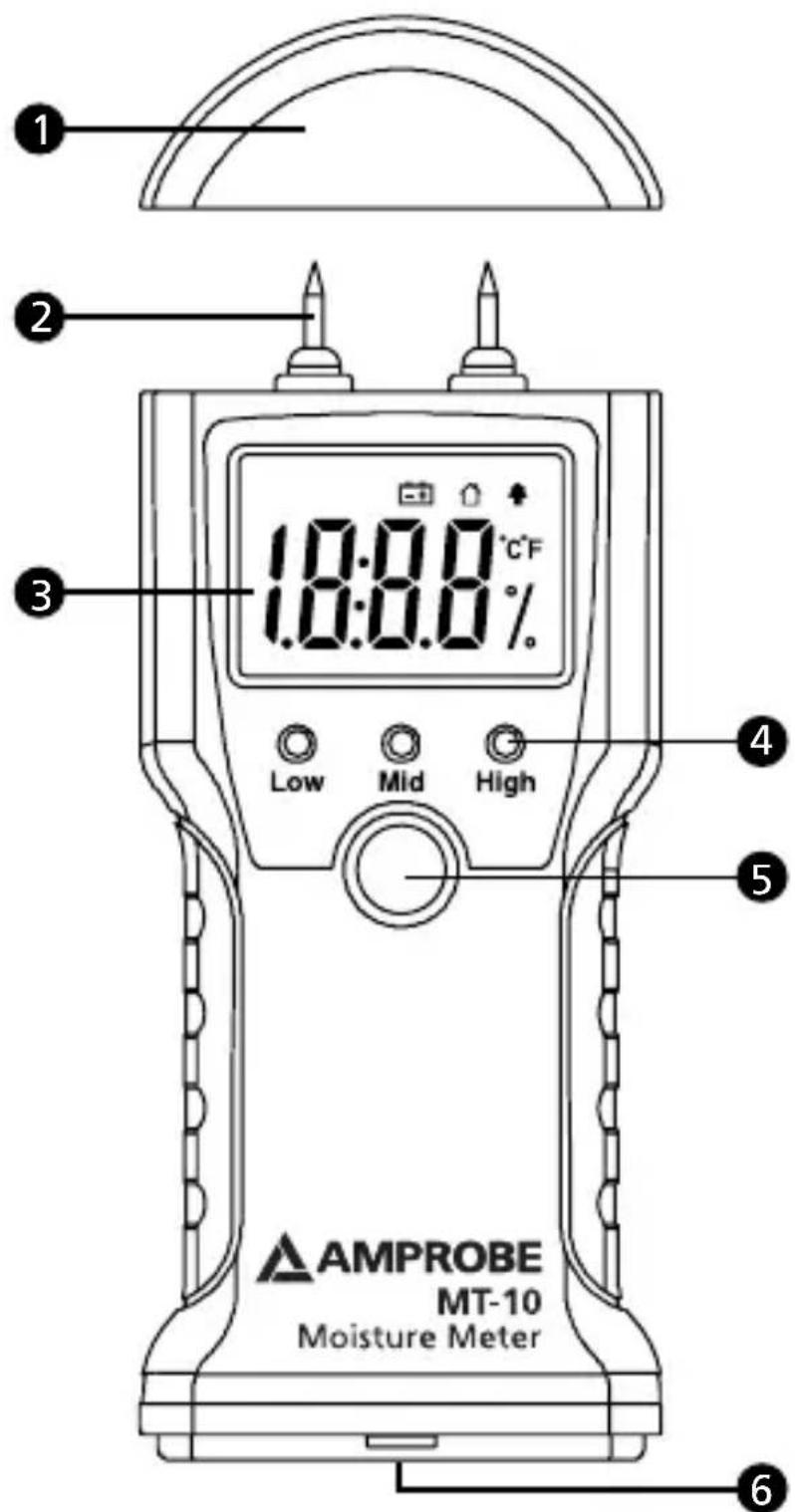

Test Tools Europe In den Engematten 14 79286 Glottertal, Deutschland Tel.: +49 (0) 7684 8009-0 *(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)MT-10 Feuchtigkeitsmesser

Testsonden-Abdeckung Anzeige (LCD) Funktionstaste / Ein/Aus-Taste

5Batterie ist schwach und sollte ausgewechselt werden. Holzfeuchtigkeits-Messmodus ist ausgewählt. In diesem Modus misst das Messgerät die Feuchtigkeit von Schnittholz. Papier oder Karton. Materialfeuchtigkeits-Messmodus ist ausgewählt. In diesem Modus misst das Messgerät die Feuchtigkeit von gehärtetem Material (Mörtel, Beton oder Verputz). % Prozent (Feuchtigkeitsmesseinheit) °C Grad Celsius °F Grad Fahrenheit LCD-Anzeige1

Vorsicht! Siehe Erklärung in diesem Handbuch

Übereinstimmung mit den relevanten australischen Normen

Übereinstimmung mit EU-Vorschriften

Dieses Messgerät nicht im unsortierten Kommunalabfall entsorgen. Zur Entsorgung ein qualifiziertes Recycling-Unternehmen kontaktieren

WARNUNGEN und VORSICHTSHINWEISE

• Das Messgerät nicht in Umgebungen mit explosiven oder brennbaren Gasen, Dampf oder Staub verwenden.

• Das Messgerät trocken halten.

• Die Sonde sauber halten.

• Das Messgerät und die Batterie von Kindern fernhalten.

• Einige Faktoren (wie Materialart und Temperatur) können das Feuchtigkeitsmessergebnis beeinussen und erfordern, dass der angezeigte Wert korrigiert wird.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten: 1 MT-10 Feuchtigkeitsmesser 1 9-Volt-Batterie 1 Bedienungshandbuch Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.3

EINFÜHRUNG MT-10 Feuchtigkeitsmesser können zum Messen der Menge von Wasser in Holz oder anderem Baumaterial verwendet werden, sodass der Facharbeiter entscheiden kann, ob sich das Material für den vorgesehenen Zweck eignet. Bauinspektoren, Schreiner, Heimwerker und andere Holzarbeiter benötigen oft Feuchtigkeitsmesser. Holzbodenleger müssen zum Beispiel prüfen, ob die Feuchtigkeit des Holzes der relativen Luftfeuchtigkeit im Gebäude entspricht. Wenn dieser Schritt übersprungen wird, können eine Vielzahl von Problemen auftreten: Rissbildung, Einbeulung, Bombage, Verziehung, versenkte Stöße und Risse in den Oberflächen. BEDIENUNG

1. Die EIN/AUS-Taste einmal drücken, um das

Messgerät einzuschalten

2. Auswahl des gewünschten Messmodus

a) Nach dem Einschalten des Messgeräts die Taste drücken und 3 Sekunden lang gedrückt halten, um den Einstellmodus (Messwert wird ausgeblendet, Symbol beginnt auf der Anzeige zu blinken) zu aktivieren. b) Während das Symbol auf der Anzeige blinkt, die Taste drücken, bis sich das Messgerät im gewünschten Messmodus befindet und das entsprechende Symbol auf der Anzeige blinkt. Die vier Modi sind: Holzfeuchtigkeit

“ blinkt), Materialfeuchtigkeit („ “ blinkt), Celsius-Temperatur („°C“ blinkt), Fahrenheit- Temperatur („°F“ blinkt). c) Nachdem der gewünschte Messmodus ausgewählt ist, das Messgerät nicht bedienen. Das Messgerät beendet nach ungefähr 3 Sekunden den Einstellmodus automatisch. Jetzt ist das Gerät für Messungen bereit.3

3. Durchführen von Messungen

a) Für Temperaturmessungen zeigt die Anzeige die aktuelle Umgebungstemperatur direkt an. b) Um Feuchtigkeitsmessungen durchzuführen die Sonden in das zu messende Holz oder Material treiben und den Messwert auf der Anzeige ablesen.

4. Automatische Ausschaltfunktion

a) Wenn das Messgerät im Holzfeuchtigkeits- oder Materialfeuchtigkeits-Messmodus ungefähr 1 Minute nicht bedient wird (bzw. der Messwert sich nicht ändert), schaltet sich das Gerät automatisch aus. b) Im Celsius-Temperatur oder Fahrenheit- Temperatur-Messmodus schaltet sich das Messgerät ungefähr 1 Minute später automatisch aus. Nach dem Einschalten des Messgeräts bewirkt Drücken der Taste, dass die Hintergrundbeleuchtung eingeschaltet wird. Ungefähr 15 Sekunden später schaltet sich die Hintergrundbeleuchtung automatisch aus.

5. FEUCHTIGKEITSMESSWERTE (LED)

Grün - zeigt „lufttrockene“ Bedingungen an. Gelb - zeigt erhöhte Feuchtigkeit an. Rot - zeigt übermäßige Feuchtigkeit an.5

TECHNISCHE DATEN Anzeige: LCD und 3 LEDs Mess- bereich Auflösung Genauigkeit Holz 8~60 % 0,1 % ±2 % Bau- material 0,3~2,0 % 0,01 % ±0,1 % Temp. 0 °C~40 °C oder 32 °F~99 °F 0,1 °C / 0,2 °F ±2 °C / ±4 °F Anzeige für schwache Batterie: Symbol „ “ erscheint auf Anzeige Automatische Ausschaltung Batterie: 9 V, 6F22 Betriebs- umgebung Lagerungs- umgebung Temp. 0 °C~40 °C -10 °C~-50 °C Relative Luftfeuch- tig keit < 85 % < 85 % Übereinstimmung: Stimmt mit CE-Vorschrift überein5

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen.

1. Die Batterien prüfen. Die Batterie sofort ersetzen,

wenn das „ “-Symbol auf der LCD erscheint.

2. Die Bedienungsanleitungen studieren, um

mögliche Fehler bei der Bedienung zu erkennen. Außer dem Ersetzen der Batterie sollten Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen lassen. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

AUSWECHSELN DER BATTERIE

Erfordert 1 Standard-9-V-Batterie. Das Batteriefach befindet sich an der Unterseite des Messgeräts.

1. Die Klemme anheben, um das Batteriefach

2. Eine neue 9-V-Batterie anschließen.

3. Die Abdeckung wieder anbringen und einrasten.
