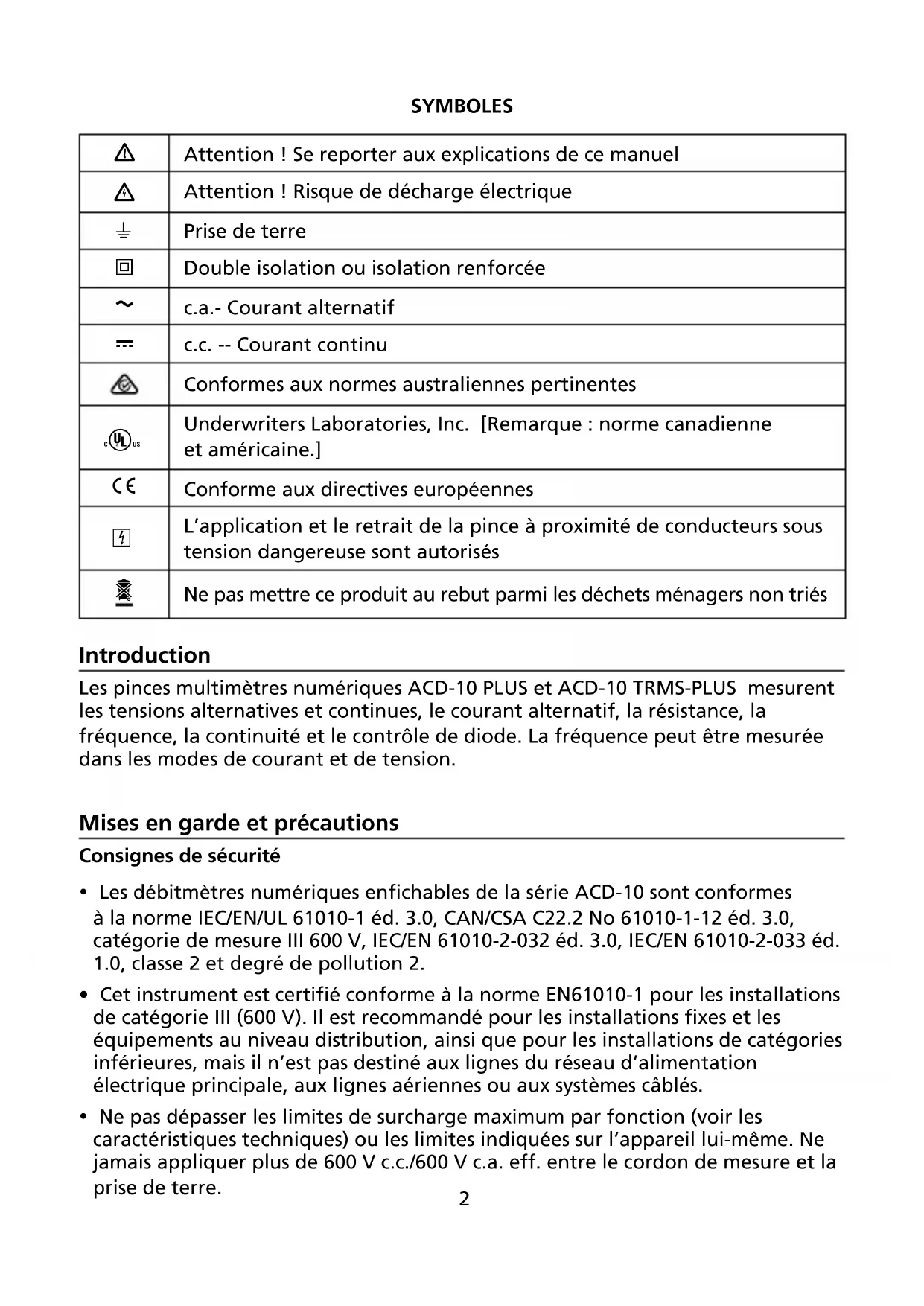

Ne pas mettre ce produit au rebut parmi les déchets ménagers non triés Introduction Les pinces multimètres numériques ACD-10 PLUS et ACD-10 TRMS-PLUS mesurent les tensions alternatives et continues, le courant alternatif, la résistance, la fréquence, la continuité et le contrôle de diode. La fréquence peut être mesurée dans les modes de courant et de tension. Mises en garde et précautions Consignes de sécurité

• Les débitmètres numériques enfichables de la série ACD-10 sont conformes à la norme IEC/EN/UL 61010-1 éd. 3.0, CAN/CSA C22.2 No 61010-1-12 éd. 3.0, catégorie de mesure III 600 V, IEC/EN 61010-2-032 éd. 3.0, IEC/EN 61010-2-033 éd. 1.0, classe 2 et degré de pollution 2.

• Cet instrument est certifié conforme à la norme EN61010-1 pour les installations de catégorie III (600 V). Il est recommandé pour les installations fixes et les équipements au niveau distribution, ainsi que pour les installations de catégories inférieures, mais il n’est pas destiné aux lignes du réseau d’alimentation électrique principale, aux lignes aériennes ou aux systèmes câblés.

• Ne pas dépasser les limites de surcharge maximum par fonction (voir les caractéristiques techniques) ou les limites indiquées sur l’appareil lui-même. Ne jamais appliquer plus de 600 V c.c./600 V c.a. eff. entre le cordon de mesure et la prise de terre.3 AVERTISSEMENT

• Avant et après les mesures de tensions dangereuses, tester la fonction de tension sur une source connue, une tension secteur p. ex., pour déterminer le bon fonctionnement du multimètre.

• Débrancher les cordons de mesure des points de test avant de changer de fonction sur le multimètre.

• Inspecter le multimètre numérique, les cordons de mesure et les accessoires avant toute utilisation. Ne pas utiliser de pièce endommagée.

• Ne jamais se relier à la terre en prenant des mesures. Ne toucher ni aux éléments de circuit exposés ni aux pointes des sondes de test.

• Ne pas utiliser l’appareil dans une atmosphère explosive.

• Pour réduire le risque d’incendie ou d’électrocution, ne pas exposer cet appareil à l’humidité ou à la pluie.

• Le multimètre est destiné à être utilisé à l’intérieur uniquement. Pour éviter les chocs électriques, observer les précautions de sécurité appropriées en intervenant sur des tensions supérieures à 60 V c.c. ou à 30 V c.a. eff. Ces niveaux de tension présentent un risque d’électrocution pour l’utilisateur.

• Avant et après les mesures de tensions dangereuses, tester la fonction de tension sur une source connue, une tension secteur p. ex., pour déterminer le bon fonctionnement du multimètre.

• Garder les mains/doigts derrière les collerettes de protection qui indiquent les limites de sécurité du multimètre et des cordons pendant la mesure.

• Inspecter les cordons de mesure, les connecteurs et les sondes pour détecter l’endommagement de l’isolant ou les parties métalliques exposées avant d’utiliser l’instrument. Remplacer immédiatement l’élément si des défauts sont détectés.

• Cette pince multimètre est destinée à être retirée ou appliquée aux conducteurs sous tension dangereuse non isolés. Utiliser un équipement de protection individuel si des pièces sous tension dangereuse risquent d’être accessibles.

• Faire preuve d’extrême prudence en : mesurant une tension > 20 V // un courant > 10 mA // les lignes d’alimentation secteur avec charges inductives // les lignes d’alimentation secteur pendant les orages électriques // un courant alors que le fusible a sauté dans un circuit avec une tension en circuit ouvert > 600 V // lors d’une intervention sur un appareil à écran cathodique.

• Retirer les cordons de mesure avant d’ouvrir le boîtier pour changer la pile.

• Débrancher l’alimentation du circuit et décharger tous les condensateurs à tension élevée avant de contrôler la résistance, la continuité, les diodes ou la capacité.

• Pour éviter les mesures erronées, ce qui pose des risques d’électrocution ou de blessure corporelle, remplacer la pile dès que l’indicateur de pile faible () apparaît.

• Utilisez en exclusivité les cordons de mesure fournis, ou remplacez avec une sonde certifiée UL de même classe ou de classe supérieure.4

DÉBALLAGE ET INSPECTION

Le carton d’emballage doit inclure les éléments suivants : 1 pince multimètre numérique 1 étui de transport 1 jeu de cordons de mesure (un noir, un rouge) 1 pile 9V (installée) 1 Mode d’emploi Si l’un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l’emballage au lieu d’achat pour l’échanger. Fonctionnalités de cet appareil

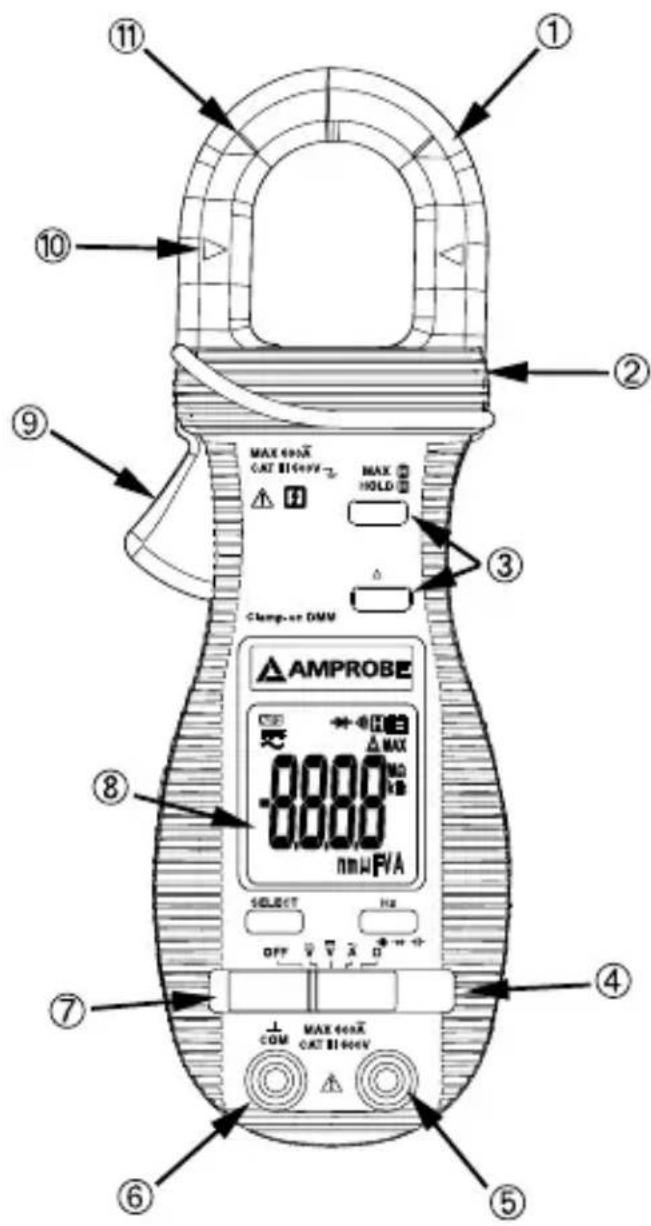

1) Mâchoire de pince transformateur

pour capter le champ magnétique du courant c.a.

2) Collerette de protection des doigts

indiquant les limites de sécurité sur le multimètre pendant les mesures de courant

3) Boutons-poussoirs pour les

fonctionnalités spéciales

4) Boutons-poussoirs des fonctionnalités

spéciales sur le commutateur à glissière

5) Prise d’entrée pour toutes les fonctions

SAUF la fonction de courant A c.a. non invasive

6) Prise d’entrée commune (référence à la

terre) pour toutes les fonctions

7) Commutateur à glissière pour mettre

le multimètre sous et hors tension et sélectionner une fonction

8) Affichage LCD à 3-3/4 chiffres,

9) Gâchette d’ouverture des mâchoires de

la pince transformateur

10) Indicateurs du centrage des mâchoires, là où la meilleure précision A c.a. est spécifiée

11) Repère des mâchoires pour l’indicateur d’erreur de position A c.a.5

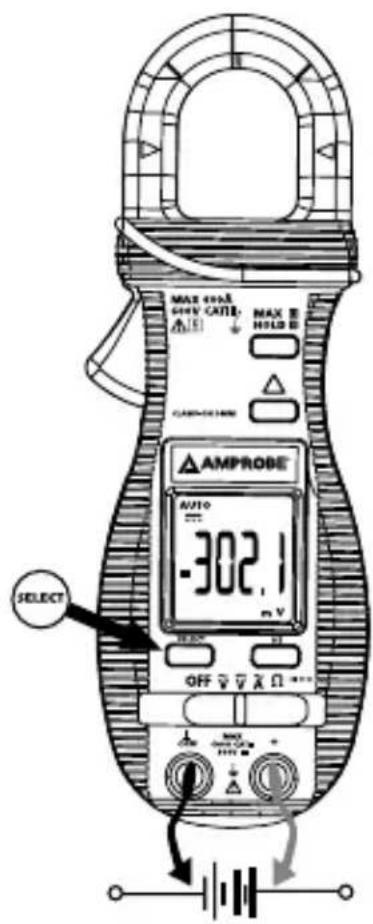

FONCTIONNEMENT ATTENTION Le bouton Hz alterne l’affichage entre la fonction de tension sélectionnée et la mesure de fréquence relevée. Mesure de tension continue voir Figure -1-

1. Réglez le sélecteur de fonction sur V.

2. Branchez les cordons de mesure : Rouge sur +, noir sur COM.

3. Branchez les sondes de test aux points de test du circuit.

4. Lisez l’affichage et corrigez le cas échéant toute surcharge (0L).

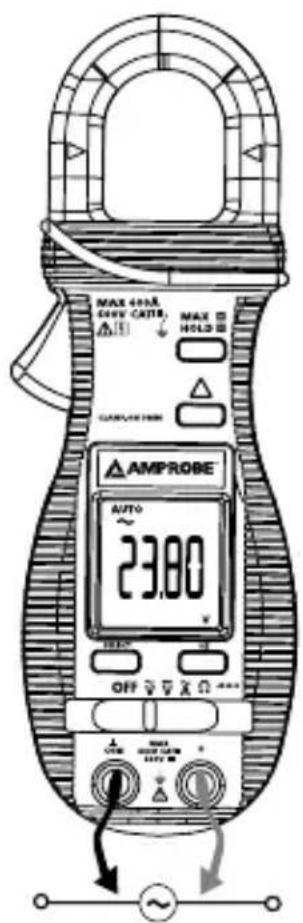

Mesure de tension alternative voir Figure -2-

1. Réglez le sélecteur de fonction sur V.

2. Branchez les cordons de mesure : Rouge sur +, noir sur COM.

3. Branchez les sondes de test aux points de test du circuit.

4. Lisez l’affichage et corrigez le cas échéant toute surcharge (0L).

ATTENTION Le bouton Hz alterne l’affichage entre la fonction de courant c.a. et la mesure de fréquence. Mesure de courant alternatif voir Figure -3-

1. Réglez le sélecteur de fonction sur A.

2. Ouvrez la pince à ressort en appuyant sur le levier à gauche du multimètre.

3. Serrez la pince autour d’un fil ou d’un conducteur et relâchez le levier de la

pince. Vérifiez que la pince est bien refermée. La pince ne doit enserrer qu’un conducteur. Si elle serre deux ou plusieurs conducteurs transportant le courant, la mesure est FAUSSE.

4. Lisez la valeur affichée et corrigez le cas échéant toute surcharge (0L).6

Mesure de fréquence voir Figure -2- Remarque : L’ampèremètre et le voltmètre peuvent être utilisés pour la mesure de fréquence. La pince ampèremétrique détecte la fréquence du courant circulant dans le câble ou la barre omnibus testée (le courant doit être supérieur à 1 A dans la gamme 400 A et supérieur à 15 A dans la gamme 600 A). Le voltmètre détecte la fréquence de la tension appliquée aux cordons de mesure.

1. Configurez l’appareil pour les mesures de tension alternative et de courant

alternatif et appuyez sur le bouton Hz.

2. Relevez la fréquence sur l’affichage.

ATTENTION L’utilisation des fonctions de résistance, de continuité, de diode ou de capacité sur un circuit sous tension produit des résultats erronés et risque d’endommager l’instrument. Le plus souvent, le composant suspect doit être débranché du circuit pour obtenir une mesure précise. Mesure de résistance voir Figure -4-

1. Réglez le sélecteur de fonction sur Ω.

2. Branchez les cordons de mesure : Rouge sur +, noir sur COM.

3. Mettez hors tension le circuit à mesurer.

4. Déchargez les condensateurs susceptibles d’influencer la lecture.

5. Branchez les sondes de test aux bornes de la résistance.

6. Lisez l’affichage. L’affichage OL sur la gamme la plus élevée indique que la

résistance est trop grande pour être mesurée ou que le circuit est ouvert. Contrôle de la continuité voir Figure -5-

1. Réglez le sélecteur de fonction sur Ω et appuyez sur le bouton SELECT jusqu’à

2. Branchez les cordons de mesure : Rouge sur +, noir sur COM.

3. Mettez hors tension le circuit à mesurer.

4. Déchargez les condensateurs susceptibles d’influencer la lecture.

5. Branchez les sondes de test aux bornes de la résistance ou aux deux points du test.

6. Notez la tonalité qui indique la continuité (> 10 Ω et < 120 Ω).7

Contrôle de diodes voir Figure -6-

1. Réglez le sélecteur de fonction sur Ω et appuyez sur le bouton SELECT jusqu’à

2. Branchez les cordons de mesure : Rouge sur +, noir sur COM.

3. Mettez hors tension le circuit à mesurer.

4. Libérez du circuit au moins une extrémité de la diode.

5. Branchez les sondes de test aux bornes de diode en notant la polarité.

6. Lisez l’affichage. Une diode en bon état présente une chute de tension dans le sens

direct d’environ 0,6 V. Une diode ouverte ou polarisée dans le sens inverse indique 0L. Mesure de capacité voir Figure -7-

1. Réglez le sélecteur de fonction sur Ω et appuyez sur le bouton SELECT jusqu’à

2. Branchez les cordons de mesure : Rouge sur +, noir sur COM.

3. Mettez hors tension le circuit à mesurer.

4. Déchargez le condensateur dans une résistance de 100 kΩ.

5. Libérez du circuit au moins une extrémité du condensateur.

6. Reliez les sondes de test aux bornes du condensateur.

7. Lisez l’affichage.

8. Le mode du zéro relatif permet d’annuler la capacité parasite des cordons et les

circuits de protection internes du multimètre en mesurant une faible capacité de l’ordre du Pico Farad (pF).8 Fonctions HOLD / MAX La fonction HOLD gèle l’affichage quand ce bouton est activé. La fonction MAX compare et affiche des mesures maximales aussi rapides que 30 ms avec le mode de gamme automatique. Maintien d’affichage (HOLD) Appuyez brièvement sur le bouton HOLD pour activer/désactiver le maintien d’affichage pour toutes les fonctions. Appuyez brièvement sur le bouton HOLD pour libérer la fonction de maintien d’affichage. MAX Appuyez sur le bouton HOLD pendant au moins 1 seconde pour activer la fonction de maintien maximum MAX HOLD pour les fonctions V c.c., V c.a. et A c.a. Pour libérer la fonction MAX HOLD, appuyez sur le bouton HOLD pendant au moins 1 seconde. r Mode du zéro relatif Le mode du zéro relatif permet de régler le décalage des mesures consécutives du multimètre en utilisant la valeur de référence affichée. L’affichage montre maintenant les mesures relatives à la valeur de référence enregistrée. Autrement dit, affichage = mesure – valeur mémorisée. Appuyez brièvement sur le bouton r pour régler le mode du zéro relatif. Pour libérer le mode du zéro relatif, appuyez brièvement sur le bouton r. Arrêt automatique (APO) Lorsque le multimètre est sous tension, la fonction d’arrêt automatique (APO) met automatiquement le multimètre en veille pour prolonger la durée de la pile après environ 30 minutes d’inactivité du commutateur à glissière ou des boutons- poussoirs. Pour sortir le multimètre du mode de veille, appuyez brièvement sur les boutons ou réglez le commutateur à glissière sur la position OFF puis de nouveau sur marche. Positionnez toujours le commutateur à glissière manuellement sur OFF lorsque le multimètre n’est pas utilisé.9 ENTRETIEN AVERTISSEMENT Pour éviter les chocs électriques, débrancher le multimètre des circuits, enlever les cordons de mesure des prises d’entrée et régler le multimètre sur OFF avant d’ouvrir le boîtier. Ne pas utiliser l’appareil si le boîtier est ouvert. Dépannage Si l’appareil ne fonctionne pas correctement, vérifiez la pile et les cordons de mesure, etc. et remplacez-les si nécessaire. Vérifiez la procédure de fonctionnement décrite au début de ce mode d’emploi. Si la borne d’entrée tension-résistance de l’appareil est soumise à une tension transitoire élevée (provoquée par la foudre ou par une surtension par commutation sur le réseau) par accident ou d’autres conditions anormales de fonctionnement, les résistances des fusibles série sautent (adoptent une impédance élevée, coupure) à la façon des fusibles pour protéger l’utilisateur et l’appareil. La plupart des fonctions de mesures empruntant cette borne sont ensuite dans un circuit ouvert. Le remplacement des résistances de fusibles série et des spintermètres doit être confié à un technicien qualifié. Consultez la section GARANTIE LIMITEE pour obtenir des renseignements sur la garantie et le service après-vente. Nettoyage et entreposage Nettoyez régulièrement le boîtier avec un chiffon humide et du détergent doux. N’utilisez ni abrasifs, ni solvants. Si le multimètre doit rester inutilisé pendant plus de 60 jours, retirez la pile et rangez-la séparément. Remplacement de la pile Le multimètre utilise une pile bouton de 3 V CEI-CR2032. Retirez les cordons de mesure et desserrez les deux vis du fond du boîtier et enlevez le dos du boîtier. Faites glisser la pile hors du compartiment et remplacez-la (respectez la polarité). Replacez le dos du boîtier. Resserrez les vis.10 CARACTERISTIQUES GENERALES Affichage : Affichage LCD à 3-3/4 chiffres, 4000 comptes Vitesse de rafraîchissement : 3 par seconde (nominale) Polarité : Automatique Température de fonctionnement : 0 °C à 40 °C ; < 80 % HR pour les températures jusqu’à 31 °C diminuant linéairement jusqu’à 50 % H.R. à 40 °C Altitude : Fonctionnement en dessous de 2 000 m ; à l’intérieur des locaux Température de stockage : -20 °C à 60 °C, < 80 % HR (sans la pile) Coefficient thermique : nominal 0,15 x (précision spécifiée)/°C à (0 °C ~ 18 °C ou 28 °C ~ 40 °C) Batterie faible : En dessous de 2,4 V environ Alimentation : Pile bouton de 3 V CEI-CR2032 Consommation d’énergie : 2,8 mA typique, mais 3,3 mA typique pour la fonction A c.a. Arrêt automatique : Inactivité pendant 30 minutes Consommation avec APO : 5 μA typique Dimensions : 190 x 63 x 32 mm (7,4 x 2,5 x 1,3 pouces) Poids : 139 gm environ Ouverture des mâchoires et diamètre du conducteur : 26 mm max Accessoires : Cordons de mesure, pile installée, mode d’emploi et mallette de transport souple Caractéristiques spéciales : 30 ms de maintien max ; maintien des données ; mode du zéro relatif Sécurité : Satisfait aux normes IEC/EN/UL 61010-1 éd. 3.0, CAN/CSA C22.2 No 61010-1-12 éd. 3.0, catégorie de mesure III 600 V, IEC/EN 61010-2-032 éd. 3.0, IEC/EN 61010-2-033 éd. 1.0 et IEC/EN 61010-031 éd. 1.1 (cordons de mesure), degré de pollution 2. CEM : Satisfait toutes les exigences applicables de la norme IEC/EN 61326-1. Directives CENELEC Les appareils sont conformes à la directive CENELEC 2006/95/EC relative à la basse tension et la directive 2004/108/EC relative à la compatibilité électromagnétique. Toutefois, le bruit électrique ou les champs électromagnétiques intenses à proximité de l’équipement sont susceptibles de perturber le circuit de mesure. Les appareils de mesure réagissent également aux signaux indésirables parfois présents dans le circuit de mesure. Les utilisateurs doivent faire preuve de prudence et prendre les mesures nécessaires pour éviter les erreurs de mesure en présence de parasites électromagnétiques.11 CARACTERISTIQUE ELECTRIQUE Précision à 23 °C ± 5 °C et < 75 % H.R. Tension c.c. Gamme Précision 400,0 mV ±(0,3　% +4 chiffres) 4,000, 40,00, 400,0 V ±(0,5　% +3 chiffres) 600 V ±(1,0 % +4 chiffres) Taux d’élimination en mode normal : > 50 dB à 50/60 Hz Taux d’élimination en mode commun : > 120 dB en courant continu, 50/60 Hz,Rs 　= 1 kΩ Impédance d’entrée : 10 MΩ, 30 pF nominal; (1 000 MΩ pour la gamme 400,0 mV) Protection contre les transitoires : 6,5 kV (surtension de 1,2/50 μs) Tension c.a. (50Hz ~ 500Hz) Gamme Précision 4,000, 40,00, 400,0 V ±(1,5　% +5 chiffres) 600 V ±(2,0　% +5 chiffres) Taux d’élimination en mode commun : > 60 dB en courant continu, 60 Hz, Rs 　= 1 kΩ Facteur de crête maximum : < 1,75 : 1 à pleine échelle et < 3,5 : 1 à demi-échelle, limité au fondamental et aux harmoniques situés dans la bande passante en c.a. spécifiée du multimètre pour les signaux non sinusoïdaux Impédance d’entrée : 10 MΩ, 30 pF nominal Protection contre les transitoires : 6,5 kV (surtension de 1,2/50 μs) ACD-10 Plus : Détection de moyenne ACD-10 TRMS-PLUS : Détection de mesure eff. vraie TRMS - 5 % à 100 % de la gamme12 Courant A c.a. (pince 50Hz / 60Hz) Gamme Précision

40,00, 400,0, 600 A ±(1,5 % + 8 chiffres) Protection contre les surcharges : Mâchoires de la pince A c.a. : 600 A eff. continu ACD-10 Plus : Détection de moyenne ACD-10 TRMS-PLUS : Détection de mesure eff. vraie TRMS -10 % à 100 % de la gamme

L’erreur max. induite du conducteur transportant le courant adjacent : 0,05 A

La précision est spécifiée entre 1 % et 100 % de la gamme et pour les mesures au centre des mâchoires. Des erreurs de position sont introduites lorsque le conducteur n’est pas positionné au centre des mâchoires : Ajouter 2 % à la précision spécifiée pour les mesures relevées AU-DELÀ des repères des mâchoires (vers l’ouverture des mâchoires)

Ajouter 8 chiffres à la précision spécifiée à une lecture < 10 % de la gamme OHMS Gamme Précision 400,0 Ω ±(0,8 % + 8 chiffres) 4,000, 40,00, 400,0 kΩ ±(0,6 % + 4 chiffres) 4,000 MΩ ±(1,0 % + 4 chiffres) 40,00 MΩ ±(2,0 % + 4 chiffres) Tension en circuit ouvert : 0,4 V c.c. typique Protection contre les transitoires : 6,5 kV (surtension de 1,2/50 μs)13 FRÉQUENCE Fonction Sensibilité Gamme Précision (Sinusoïde, eff.) 400,0 mV c.a. 350 mV 10 Hz ~ 2 kHz ±(0,5 % + 4 chiffres) 4,000 V c.a. 1 V 5 Hz ~ 5 kHz ±(0,5 % + 4 chiffres) 4,000, 40,00 V c.a. 32 V 5 Hz ~ 100 kHz ±(0,5 % + 4 chiffres) 400,0 V c.a. 90 V 5 Hz ~ 10 kHz ±(0,5 % + 4 chiffres) 600 V c.a. 500 V 5 Hz ~ 5 kHz ±(0,5 % + 4 chiffres) 400,0 A c.a. 60 A 40 Hz ~ 400 Hz ±(0,5 % + 4 chiffres) Affichage des comptes : 5 000 Résolution : 0,001 Hz Protection contre les surcharges : Mâchoires de la pince A c.a. : 600 A c.a. eff. continu Protection contre les transitoires : Prises d’entrée V c.a. : 6,5 kV (surtension de 1,2/50 μs) CAPACITÉ Gamme

La précision supplémentaire de la gamme 50,00 nF n’est pas spécifiée

Précisions avec condensateur à film plastique ou mieux
