BEDIENUNGSANLEITUNG ACD10PLUS Amprobe

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICHE VORGESCHRIEBENE, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBENODER FOLGESCHÄDEN ODER VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für Reparaturen außerhalb der Garantie oder für den Ersatz von Instrumenten müssen per Scheck, Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe® Test Tools formuliert werden.

Garantiereparaturen oder -austausch - alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie - USA und Kanada

Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe® Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® Test Tools oder der Verkaufsstelle. In den USA: In Kanada:

Reparaturen und Austausch außerhalb der Garantie - Europa

Geräte außerhalb der Garantie können durch den zuständigen Amprobe® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Korrespondenzanschrift für Europa*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Nur Korrespondenz – keine Reparaturen, kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

Inhalt

Symbole 2

Einleitung 2

Warn- und Vorsichtshinweise....2

Auspacken und Überprüfen 4

Erste Schritte mit dem Messgerät 4

Bedienung ....5

Wartung 9

Allgemeine Spezifikationen 10

Elektrische Spezifikationen 11

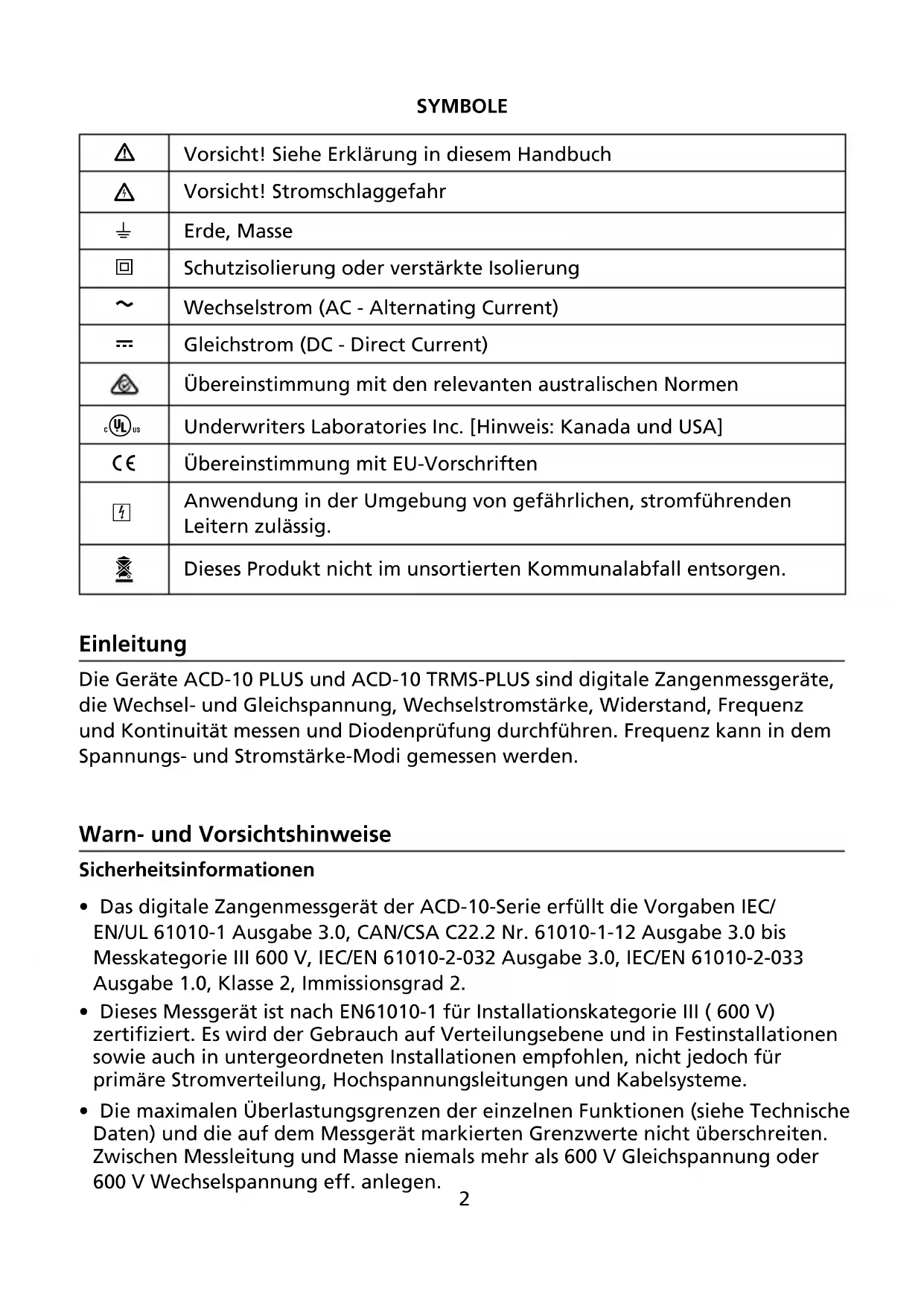

SYMBOLE

	Vorsicht! Siehe Erklärung in diesem Handbuch
	Vorsicht! Stromschlaggefahr
	Erde, Masse
	Schutzisolierung oder verstärkte Isolierung
	Wechselstrom (AC - Alternating Current)
	Gleichstrom (DC - Direct Current)
	Übereinstimmung mit den relevanten australischen Normen
c	Underwriters Laboratories Inc. [Hinweis: Kanada und USA]
	Übereinstimmung mit EU-Vorschriften
	Anwendung in der Umgebung von gefährlichen, stromführenden Leitern zulässig.
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.

Einleitung

Die Geräte ACD-10 PLUS und ACD-10 TRMS-PLUS sind digitale Zangenmessgeräte, die Wechsel- und Gleichspannung, Wechselstromstärke, Widerstand, Frequenz und Kontinuität messen und Diodenprüfung durchführen. Frequenz kann in dem Spannungs- und Stromstärke-Modi gemessen werden.

Warn- und Vorsichtshinweise

Sicherheitsinformationen

• Das digitale Zangenmessgerät der ACD-10-Serie erfüllt die Vorgaben IEC/EN/UL 61010-1 Ausgabe 3.0, CAN/CSA C22.2 Nr. 61010-1-12 Ausgabe 3.0 bis Messkategorie III 600 V, IEC/EN 61010-2-032 Ausgabe 3.0, IEC/EN 61010-2-033 Ausgabe 1.0, Klasse 2, Immissionsgrad 2.
• Dieses Messgerät ist nach EN61010-1 für Installationskategorie III (600 V) zertifiziert. Es wird der Gebrauch auf Verteilungsebene und in Festinstallationen sowie auch in untergeordneten Installationen empfohlen, nicht jedoch für primäre Stromverteilung, Hochspannungsleitungen und Kabelsysteme.
• Die maximalen Überlastungsgrenzen der einzelnen Funktionen (siehe Technische Daten) und die auf dem Messgerät markierten Grenzwerte nicht überschreiten. Zwischen Messleitung und Masse niemals mehr als 600 V Gleichspannung oder 600 V Wechselspannung eff. anlegen.

⚠️ ACHTUNG

- Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen.

- Die Messleitungen vor dem Wechseln von Messgerätfunktionen von den Prüfpunkten trennen.

- Vor jedem Gebrauch das Zangenmessgerät, die Messleitungen und das Zubehör prüfen. Keine beschädigten Teile verwenden.

- Sich selbst isolieren, wenn Messungen durchgeführt werden. Keine freiliegenden Schaltungselemente oder Prüfspitzen/Messleitungen berühren.

- Das Messgerät nicht in Umgebungen mit explosiven Gasen betreiben.

- Um das Risiko von Feuer und Stromschlag zu verringern, dieses Produkt nicht Regen oder Feuchtigkeit aussetzen.

- Das Messgerät ist ausschließlich für Gebrauch in Gebäuden konzipiert. Zur Vermeidung von Stromschlaggefahr bei Arbeiten mit Spannungen oberhalb 60 V Gleichspannung bzw. 30 V Wechselspannung eff. die ordnungsgemäßen Sicherheitsvorkehrungen einhalten. Diese Spannungen stellen eine Stromschlaggefahr für den Bediener dar.

- Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen.

- Die Hände/Finger stets hinter dem Griffschutz (des Messgeräts und der Messleitungen) halten, der die Grenze sicherer Berührung des handgehaltenen Teils während Messungen anzeigt.

- Vor jedem Gebrauch die Messleitungen, Anschlüsse und Sonden bezüglich beschädigter Isolierung und exponiertem Metall untersuchen. Falls ein Defekt festgestellt wird, das entsprechende Teil unverzüglich ersetzen.

- Dieses Zangenmessgerät zum Anlegen (und Entfernen) um gefährliche unisolierte stromführende Leiter konzipiert. Es muss persönliche Schutzausrüstung verwendet werden, wenn gefährliche stromführende Teile der Installation u. U. zugänglich sind.

- In den folgenden Situationen extrem vorsichtig vorgehen: Messung von Spannung > 20 V // Stromstärke > 10 mA // Wechselspannungsleitungen mit Induktivlasten // Wechselspannungsleitungen während Gewittern // Strom mit einer durchgebrannten Sicherung in einem Schaltkreis mit Leerlaufspannung > 600 V // bei der Wartung von Kathodenröhrengeräten.

- Vor Öffnen des Gehäuses zum Auswechseln der Batterie die Messleitungen entfernen.

- Vor dem Prüfen von Widerstand, Kontinuität, Dioden oder Kapazität den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen.

- Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen können, die Batterien ersetzen, sobald die Anzeige für schwache Batterien (＋＋＋) eingeblendet wird.

- Verwenden Sie ausschließlich die mitgelieferten Messleitungen, nutzen Sie alternativ UL-gelistete Messleitungen mit mindestens identischen Spezifikationen.

Der Verpackungskarton sollte Folgendes enthalten:

Digitales Zangenmessgerät 1

Tragbehälter 1

Messleitungssatz (1 schwarz, 1 rot) 1

9 V Batterie (installiert) 1

Handbuch 1

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Sendung für einen Austausch an die Verkaufsstelle zurücksenden.

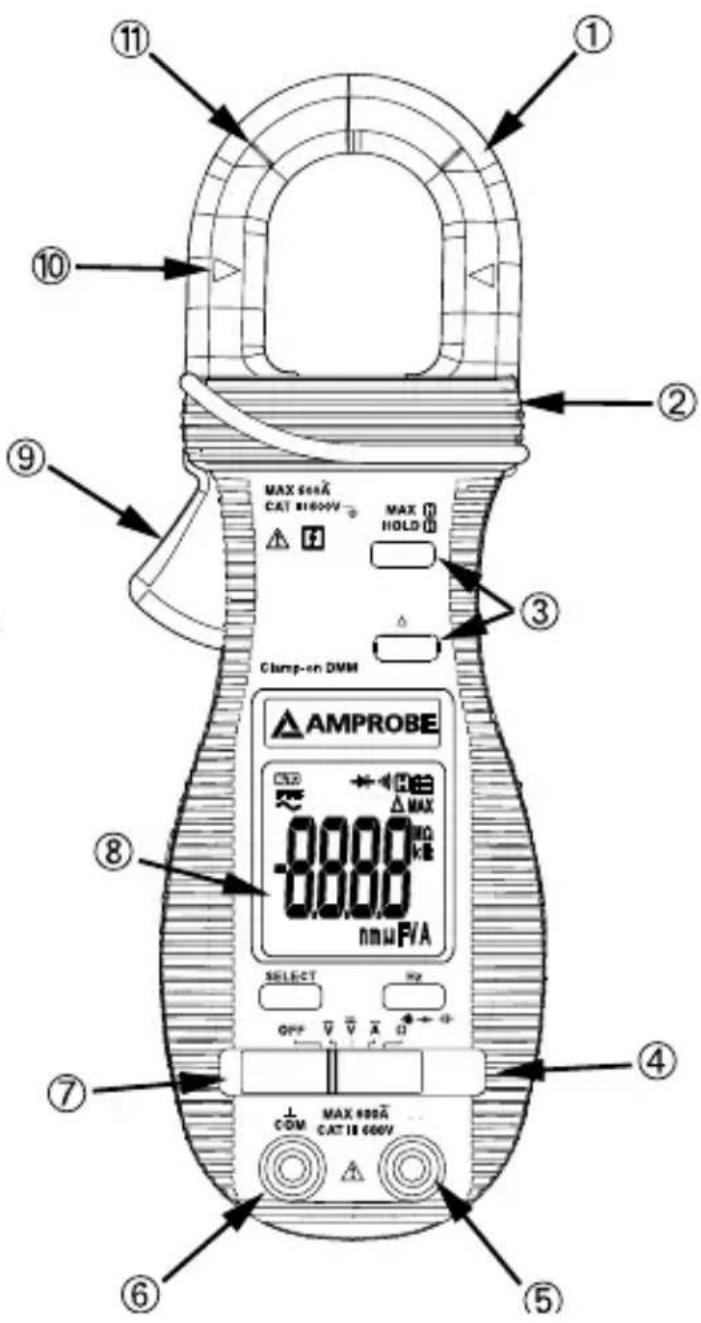

Merkmale dieses Messgeräts

1) Transformatorbacke für Wechselstrommagnetfeld-Aufnahme
2) Griffschutz, der die Grenze sicherer Berührung des handgehaltenen Teils während Messungen anzeigt
3) Drucktasten für spezielle Funktionen und Eigenschaften.
4) Drucktasten für spezielle Funktionen und Eigenschaften von Schiebeschalter-Funktionen
5) Eingangsbuchse für alle Funktionen MIT AUSNAHME der nicht invasiven ACA-Stromfunktion
6) Bezugserde-Eingangsbuchse (Common) für alle Funktionen
7) Schiebeschalter zum Ein/Ausschalten (ON/OFF) und Auswählen einer Funktion
8) LCD-Anzeige, 3-3/4 Digits, 4000 Zähler

9) Backenauslöser zum Öffnen der Transformatorbacke

10) Backen-Mittenanzeiger an der Stelle, wo beste ACA-Genauigkeit spezifiziert ist

11) Backenmarkierungslinien für ACA-Positionsfehleranzeige

MAX 600A CAT 8160V MAX HOLD Clump-on DMM AMPROBE SELECT OFF MAX V V X A 0.000 nmuFVA ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

⚠ VORSICHT

Die Taste Hz schaltet die Anzeige zwischen der ausgewählten Spannungsfunktion und Frequenzmessung um.

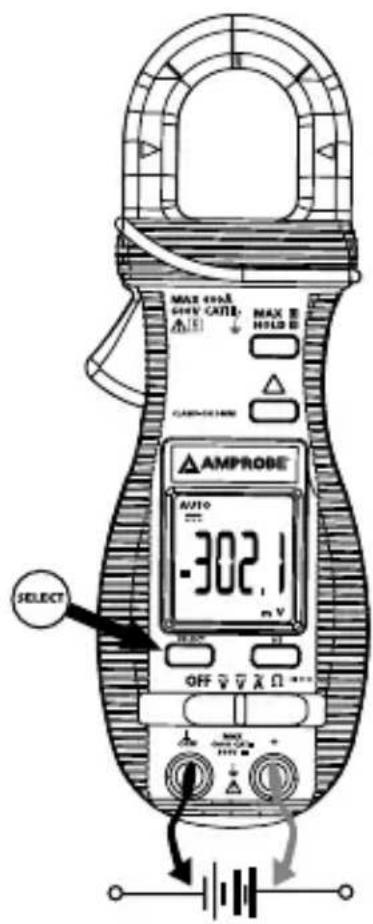

Messen von Gleichspannung - siehe Abbildung -1-

1. Den Funktionsschalter auf V== stellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Stromkreises anschließen.
4. Die Anzeige ablesen und bei Bedarf vorkommende Überlastbedingungen (OL) beheben.

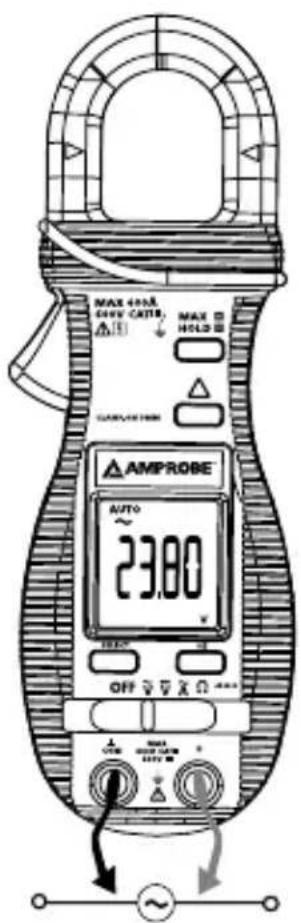

Messen von Wechselspannung - siehe Abbildung -2-

1. Den Funktionsschalter auf V\~ stellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Stromkreises anschließen.
4. Die Anzeige ablesen und bei Bedarf vorkommende Überlastbedingungen (OL) beheben.

⚠ VORSICHT

Die Taste Hz schaltet die Anzeige zwischen der Wechselstromstärke-funktion und Frequenzmessung um.

Messen von Wechselstromstärke - siehe Abbildung -3-

1. Den Funktionsschalter auf die Position A\~ stellen.
2. Die Federzange durch Drücken des Hebels an der Seite des Messgeräts öffnen.
3. Die Zange um einen Draht oder Leiter anlegen und den Zangenhebel loslassen. Sicherstellen, dass die Zange vollständig geschlossen ist. Die Zange darf lediglich um einen Leiter angelegt sein. Wenn sie um zwei oder mehr stromführende Leiter angelegt wird, ist die Messung FEHLERHAFT.
4. Den angezeigten Wert ablesen und bei Bedarf vorkommende Überlastbedingungen (OL) beheben.

Messen von Frequenz - siehe Abbildung -2-

Hinweis: Es können sowohl Strommesser als auch Spannungsmesser zum Messen von Frequenz verwendet werden. Der Zangen-Strommesser erkennt die Frequenz des im zu prüfenden Kabel (oder Sammelschiene) zirkulierenden Stroms (der Strom muss größer sein als 1 A im 400-A-Bereich und größer als 15 A im 600-A-Bereich). Der Spannungsmesser erkennt die Frequenz der an die Messleitungen angelegten Spannung.

1. Das Messgerät zum Messen von Wechselstromstärke oder Wechselspannung einrichten und die Taste Hz drücken.
2. Den Frequenzwert auf der Anzeige ablesen.

⚠ VORSICHT

Der Gebrauch der Widerstands-, Kontinuitäts-, Dioden- oder Kapazitätsfunktionen auf einen stromführenden Schaltkreis erzeugt falsche Ergebnisse und kann das Messgerät beschädigen. In vielen Fällen muss die verdächtige Komponente von Schaltkreis getrennt werden, um einen genauen Messwert zu erzielen.

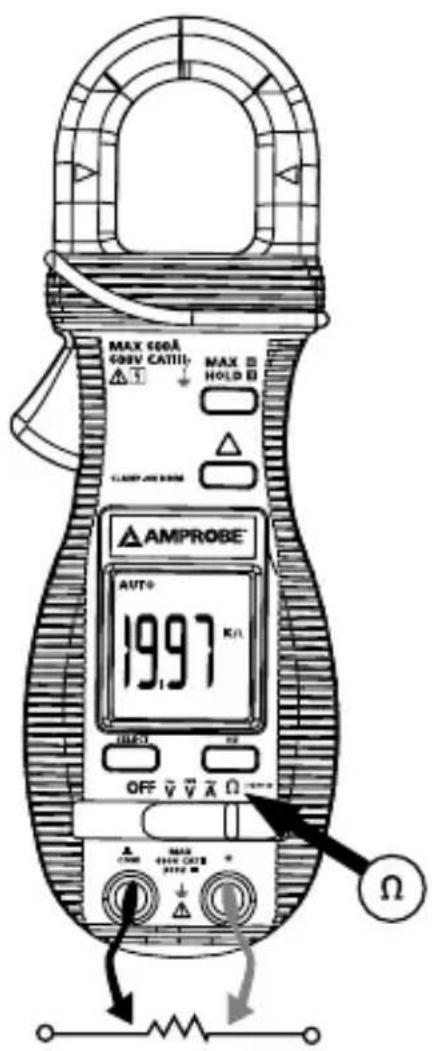

Messen von Widerstand - siehe Abbildung -4-

1. Den Funktionsschalter auf Ω stellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Alle Kondensatoren entladen, die die Messung beeinflussen könnten.
5. Die Prüfleitungen/Messleitungen über dem Widerstand anlegen.
6. Die Anzeige ablesen. Wenn im höchsten Bereich OL erscheint, ist der Widerstand zu hoch, um gemessen zu werden, oder der Schaltkreis ist offen.

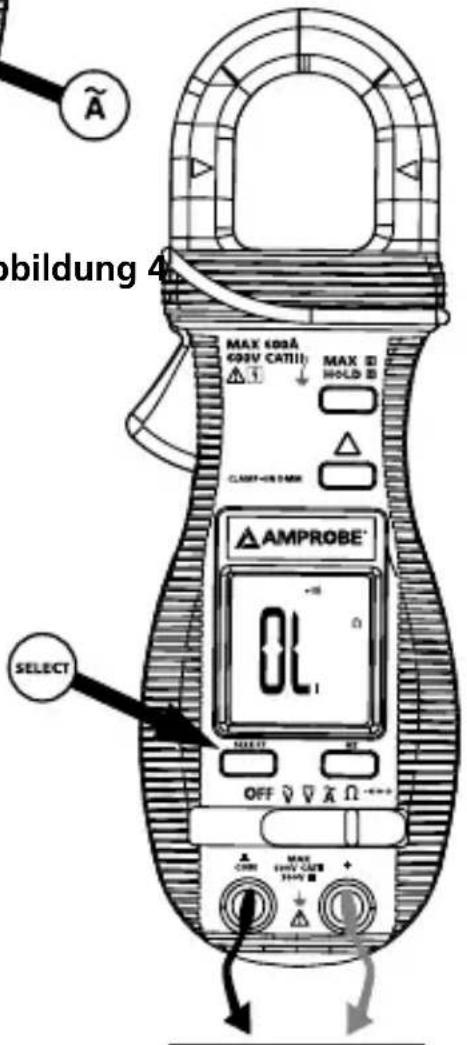

Prüfen auf Kontinuität - siehe Abbildung -5-

1. Den Funktionsschalter auf Ω einstellen und die Taste SELECT drücken, bis ### angezeigt wird.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Alle Kondensatoren entladen, die die Messung beeinflussen könnten.
5. Die Prüfspitzen/Messleitungen über den Widerstand bzw. die zwei Punkte der Prüfung anlegen.
6. Auf den Ton achten, der Kontinuität (> 10 Ω und < 120 Ω) anzeigt.

Prüfen von Dioden - siehe Abbildung -6-

1. Den Funktionsschalter auf Ω einstellen und die Taste SELECT drücken, bis → angezeigt wird.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Mindestens ein Ende der Diode vom Schaltkreis lösen.
5. Die Prüfleitungen/Messleitungen unter Beachtung der Polarität über der Diode anlegen.
6. Die Anzeige ablesen. Eine einwandfreie Diode hat einen Vorwärtsspannungsabfall von ungefähr 0,6 V. Bei einer offenen oder rückwärts betriebenen Diode wird OL angezeigt.

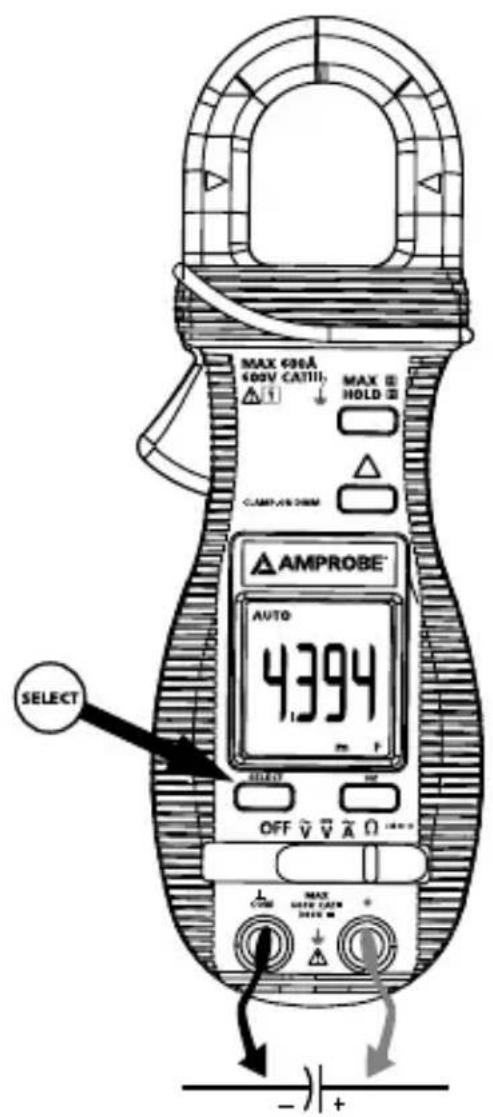

Messen von Kapazität - siehe Abbildung -7-

1. Den Funktionsschalter auf Ω einstellen und die Taste SELECT drücken, bis μF angezeigt wird.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Den Kondensator mit einem 100 kΩ Widerstand entladen.
5. Mindestens ein Ende des Kondensators vom Schaltkreis lösen.
6. Die Prüfspitzen/Messleitungen über den Kondensator anlegen.
7. Die Anzeige ablesen.
8. Mit dem Relativ-Null-Modus kann die Parasitärkapazität der Messleitungen und der internen Schutzschaltungen des Messgeräts beim Messen niedriger Kapazität in Piko-Farad (pF) beseitigt werden.

Funktionen

HOLD H / MAX H

Die HOLD-Funktion friert die Anzeige ein, wenn die Taste gedrückt wird. Die MAX-Funktion vergleicht den gemessenen Maximalwert, bis zu 30 ms schnell, und zeigt an (automatische Bereichswahl ist aktiviert).

HOLD

Kurzzeitiges Drücken der Taste HOLD schaltet in allen Funktionen in den Datenhaltemodus. Um die HOLD-Funktion zu deaktivieren, die Taste HOLD kurzzeitig drücken.

MAX

Die Taste HOLD 1 Sekunde oder länger gedrückt halten, um die MAX HOLD-Funktion für VDC, VAC und ACA zu aktivieren. Um die MAX HOLD-Funktion zu deaktivieren, die Taste HOLD 1 Sekunde oder länger gedrückt halten.

△ Relativ-Null-Modus

Mit dem Relativ-Null-Modus kann der Bediener die fortlaufenden Messungen des Messgeräts mit dem angezeigten Messwert als Referenzwert versetzen. Die Anzeige zeigt in diesem Modus Messwerte relativ zum gespeicherten Referenzwert an. D. h. Anzeige = Messwert - gespeicherter Wert. Die Taste △ kurzzeitig drücken, um den Relativ-Null-Modus zu aktivieren. Um den Relativ-Null-Modus zu deaktivieren, die Taste △ kurzzeitig drücken.

Automatische Abschaltung

Wenn das Messgerät eingeschaltet ist, schaltet die automatische Abschaltfunktion das Messgerät nach ungefähr 30 Minuten ohne Schiebeschalter- bzw.

Drücktastenbedienung automatisch in einen Ruhemodus, um die

Batterielebensdauer zu maximieren. Um das Messgerät aus dem Ruhemodus zu erwecken, kurzzeitig eine Taste drücken oder den Schiebeschalter in die Position OFF und dann wieder zurück schieben. Den Schiebeschalter stets manuell in die Position OFF bringen, wenn das Messgerät nicht gebraucht wird.

⚠️ ACHTUNG

Zur Vermeidung von Stromschlag vor dem Öffnen des Gehäuses das Messgerät von jeglichen Schaltkreisen trennen, die Messleitungen von den Eingangsbuchsen abnehmen und das Messgerät AUSSCHALTEN. Das Messgerät nicht mit offenem Gehäuse betreiben.

Fehlerbehebung

Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen usw. prüfen und ggf. ersetzen. Die verwendeten Verfahren gemäß Beschreibung in diesem Handbuch genau prüfen. Falls die Spannungs-Widerstands-Eingangsbuchse des Messgeräts zufällig oder durch abnormale Betriebsbedingungen hohen Spannungsspitzen (verursacht durch Blitzschlag oder Schaltüberspannung) ausgesetzt wurde, reagieren die schmelzbaren Reihenwiderstände (sie werden hochohmig) wie Sicherungen, um den Bediener und das Messgerät zu schützen. Die meisten Messungen über diese Buchse sind dann offene Schaltkreise. Die schmelzbaren Reihenwiderstände und die Funkenstrecken sollten in diesem Fall durch ausgewiesenes Fachpersonal ersetzt werden. Für Garantieansprüche oder Reparaturservice siehe Abschnitt BESCHRÄNKTE GEWÄHRLEISTUNG.

Reinigung und Aufbewahrung

Das Gehäuse von Zeit zu Zeit mit einem feuchten Tuch und mildem Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden. Wenn das Messgerät für 60 Tage oder länger nicht verwendet wird, die Batterie entfernen und getrennt aufbewahren.

Batterie auswechseln

Das Messgerät verwendet eine 3 V IEC-CR2032 Knopfzelle. Die Messleitungen entfernen und die zwei Schrauben unten am Gehäuse lösen und das Gehäuseunterteil entfernen. Die Batterie seitlich aus der Halterung schieben und durch eine neue Batterie ersetzen (Polarität beachten). Das Gehäuseunterteil wieder anbringen. Die Schrauben wieder anziehen.

Anzeige: LCD-Anzeige, 3-3/4 Digits, 4000 Zähler

Aktualisierungsrate: 3 mal pro Sekunde, Nennwert

Polarität: Automatisch

Betriebstemperatur: 0 °C bis 40 °C; < 80 % RH für Temperatur bis 31 °C, linear abnehmend auf 50 % RH bei 40 °C

Höhenlage: Betrieb unterhalb 2000 m; Gebrauch in Gebäuden

Lagerungstemperatur: -20 °C bis 60 °C, < 80 % RH (Batterie entfernt)

Temperaturkoeffizient: nominal 0,15 x (spezifizierte Genauigkeit)/°C bei (0 °C \~ 18 °C oder 28 °C \~ 40 °C)

Schwache Batterie: < ungefähr 2,4 V

Stromversorgung: 3 V Knopfzelle IEC-CR2032

Stromverbrauch: 2,8 mA typisch, ausgenommen 3,3 mA typisch für ACA-Funktion

Automatische Abschaltungszeit: 30 Minuten ohne Bedienung

Stromverbrauch im Ruhemodus: 5 μA typisch

Abmessungen: 190 x 63 x 32 mm

Gewicht: ungefähr 139 g

Backenöffnung und Leiterdurchmesser: max 26 mm

Zubehör: Messleitungen, Batterie (eingesetzt), Bedienungshandbuch und Transportetui

Spezielle Funktionen: 30 ms MAX HOLD-Modus, Datenhaltemodus, Relativ-Null-Modus

CE Sicherheit: Erfüllt Vorgaben gemäß IEC/EN/UL 61010-1 Ausgabe 3.0, CAN/CSA C22.2 Nr. 61010-1-12 Ausgabe 3.0 bis Messkategorie III 600 V, IEC/EN 61010-2-032 Ausgabe 3.0, IEC/EN 61010-2-033 Ausgabe 1.0 und IEC/EN 61010-031 Ausgabe 1.1 (Messleitungen), Immissionsgrad 2.

Elektromagnetische Verträglichkeit: Erfüllt sämtliche zutreffenden Vorgaben gemäß IEC/EN 61326-1.

CENELEC-Direktiven

Das Instrument erfüllt die CENELEC-Niederspannungsdirektive 2006/95/EC und die Direktive zur elektromagnetischen Verträglichkeit 2004/108/EC. Doch elektrisches Rauschen oder intensive elektromagnetische Felder in der Nähe des Geräts können den Messschaltkreis stören. Messinstrumente reagieren auch auf unerwünschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer müssen die nötige Sorgfalt walten lassen und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen bei Vorhandensein elektrischer Störeinflüsse zu vermeiden.

Gleichspannung

Bereich	Genauigkeit
400,0 mV ± (0,3 % + 4 d)
4,000, 40,00, 400,0 V ± (0,5 % + 3 d)
600 V ± (1,0 % + 4 d)
NMRR: >50 dB bei 50/60 Hz
CMRR: >120 dB bei DC, 50/60 Hz, Rs = 1 kΩ
Eingangsimpedanz: 10 MΩ, 30 pF nominal (1000 MΩ für 400,0 mV Bereich)
Transientenschutz: 6,5 kV (1,2/50 μs Spitze)

Wechselspannung (50 Hz \~ 500 Hz)

Bereich	Genauigkeit
4,000, 40,00, 400,0 V ± (1,5 % + 5 d)
600 V ± (2,0 % + 5 d)
CMRR: > 60 dB bei DC bis 60 Hz, Rs = 1 kΩ
Max. Spitzenfaktor: < 1,75:1 bei Vollausschlag und < 3,5:1
	bei Halbausschlag, beschränkt auf Grundwelle und Oberwellen innerhalb der für das Messgerät spezifizierten Wechselstrombandbreite für nicht sinusförmige Wellenformen

Eingangsimpedanz: 10 MΩ, 30 pF nominal

Überlastschutz: 6,5 kV (1,2/50 μs Spitze)

ACD-10 Plus: Mittelwertbestimmung

ACD-10 TRMS-PLUS: Echt-Effektivwert-Bestimmung - 5 % bis

100 % des Bereichs

Bereich Genauigkeit 1) 2) 3)

40,00, 400,0, 600 A ± (1,5 % + 8 d)

Überlastschutz: ACA-Zangenbacken: 600 A eff. kontinuierlich

ACD-10 Plus: Mittelwertbestimmung

ACD-10 TRMS-PLUS: Echt-Effektivwert-Bestimmung - 10 % bis 100 % des Bereichs

1) Max. induzierter Fehler von benachbartem stromführendem Leiter: 0,05 A
2) Spezifizierte Genauigkeit von 1 % bis 100 % des Bereichs und für Messungen, die in der Backenmitte vorgenommen werden. Wenn der Leiter nicht in der Backenmitte positioniert ist, induzierte Fehler wie folgt korrigieren: 2 % zur spezifizierten Genauigkeit für Messungen hinzufügen, die JENSEITS der Backenmarkierungslinien (gegen Backenöffnung) vorgenommen werden.
3) 8 Digits zur spezifizierten Genauigkeit bei Messwert < 10 % des Bereichs hinzufügen.

OHM

Bereich Genauigkeit

$$ 400,0 \Omega \pm (0,8 \% + 8 d) $$

$$ 4,000, 40,00, 400,0 \text { k} \Omega \pm (0,6 \% + 4 \text { d }) $$

$$ 4,000 \mathrm{M} \Omega \pm (1,0 \% + 4 \mathrm{d}) $$

$$ 40,00 \mathrm{M} \Omega \pm (2,0 \% + 4 \mathrm{d}) $$

Leerlaufspannung: 0,4 VDC typisch

Transientenschutz: 6,5 kV (1,2/50 μs Spitze)

Funktion Empfindlichkeit Bereich Genauigkeit (Sinus eff.)

400,0 mVac 350 mV 10 Hz ~ 2 kHz ±(0,5 % + 4 d)

4,000 Vac 1 V 5 Hz ~ 5 kHz ±(0,5 % + 4 d)

4,000, 40,00 Vac 32 V 5 Hz ~ 100 kHz ±(0,5 % + 4 d)

400,0 Vac 90 V 5 Hz ~ 10 kHz ±(0,5 % + 4 d)

600 Vac 500 V 5 Hz ~ 5 kHz ±(0,5 % + 4 d)

400,0 Aac

60 A

40 Hz ~ 400 Hz ±(0,5 % + 4 d)

Anzeige:

5000 Zähler

Auflösung:

0,001 Hz

Überlast→schutz:

ACA-Zangenbacken: AC 600 A eff. kontinuierlich

Transientenschutz:

VAC-Eingangsbuchsen: 6,5 kV(1,2/50 μs Spitze)

KAPAZITÄT

Bereich1)	Genauigkeit2)3)
500,0 nF, 5,000 μF,	± (3,5 % + 6 d)
50,00 μF, 500,0 μF,
3000 μF

1) Weitere 50,00 nF Bereichsgenauigkeit ist nicht spezifiziert

2) Genauigkeiten mit Schichtkondensator oder besser

3) Spezifiziert mit Batteriespannung > 2,8 V (ungefähr 50 % geladene Batterie).

Genauigkeit nimmt graduell ab auf 12 % bei Warnung für schwache Batterie (ungefähr 2,4 V)

Transientenschutz: 6,5 kV (1,2/50 μs Spitze)

Akustischer Kontinuitätstester

Akustische Anzeige: zwischen 10 Ω und 120 Ω.

Transientenschutz: 6,5 kV (1,2/50 μs Spitze)

Diodentester / Leerlaufspannung Prüfstrom

(Typisch) < 1,6 VDC bei 0,25 mA

Transientenschutz: 6,5 kV (1,2/50 μs Spitze)

Spezifizierte Genauigkeit ± 50 Digits für Änderungen > 25 ms in Dauer

Abbildung 1

MAX 40mA 60V CAFE MAX B HOLD B AMPROBE AUTO -302.1 mV OFF MAX HOLD B SELECT

Abbildung 2

Abbildung 3 Abbildung

Abildung 4 MAX 600A 600V CATII MAX HOLD CLAMP+ON MAX AMPROBE OL SELECT OFF MAX 600V CATII HOLD

Abbildung 5

MAX 600A 600V CATIII MAX HOLD AMPROBE AUTO 19.97 KΩ OFF V̅ V̅ A Ω Ω

MAX EDSA 650V CATH MAX B HOLD CLAMP KON AMPROBE 0.589 SELECT OFF V V X Ω

Abbildung 6

MAX 600A 600V CATIII MAX HOLD CLAMP AND CHAM AMPROBE AUTO 4.394 SELECT OFF V̅ V̅ A Ω MAX AUTO CAN OFF +

Abbildung 7

ACD-10 TRMS-PLUS, ACD-10 PLUS

Clamp Multimeters

Manuale d'Uso

(Effektivvärdessinus)
