BRUKSANVISNING ACD10PLUS Amprobe

Begränsad garanti och begränsning av ansvar

Denna Amprobeprodukt garanteras vara fri från felaktigheter i material och utförande i ett år från inköpsdatum. Denna garanti innefattar inte säkringar och engångsbatterier, och inte heller skador som uppkommer som en följd av olyckshändelser, försummelse, felaktig användning, ändring, nedsmutsning eller onormala förhållanden eller onormal hantering. Återförsäljare har inte rätt att lämna några ytterligare garantier å Amprobes vägnar. Om du behöver service under garantiperioden ska produkten, tillsammans med inköpsbevis, skickas in till ett auktoriserat Amprobe Test Tools Service Center eller till en återförsäljare eller distributör för Amprobe. Avsnittet Reparation innehåller uppgifter om detta. DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE. ALLA ANDRA GARANTIER – VARE SIG DESSA ÄR UTTRYCKLIGA, UNDERFÖRSTÄDDA ELLER LAGSTADGADE – INKLUSIVE UNDERFÖRSTÄDDA GARANTIER AVSEENDE LÄMPLIGHETEN FÖR ETT VISST SYFTE ELLER SÄLJBARHET, DEMENTERAS HÄRMED. TILLVERKAREN ÄR EJ ANSVARIG FÖR NÅGRA SPECIELLA SKADOR, INDIREKTA SKADOR, OFÖRUTSEDDA SKADOR ELLER FÖLJDSKADOR ELLER FÖRLUSTER, OAVSETT OM DE INTRÄFFAR PÅ GRUND AV GARANTIBROTT ELLER OM DE BASERAS PÅ KONTRAKT. Vissa stater eller länder tillåter inte undantag eller begränsningar av underförstådda garantier eller tillfälliga skador eller följdskador, så denna ansvarsbegränsning gäller eventuellt inte dig.

Reparation

Alla testverktyg som returneras för garantireparation eller reparation utanför garantin eller för kalibrering ska åtföljas av följande: ditt namn, företagets namn, adress, telefonnummer och inköpsbevis. Inkludera dessutom en kort beskrivning av problemet eller den begärda servicen och skicka också in testsladdarna tillsammans med mätaren. Betalning för reparation eller utbytesdelar som ej faller under garantin ska ske med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder med betalningsmottagare Amprobe® Test Tools.

Reparationer och utbyten under garanti – Alla länder

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan under garantiperioden returneras till din Amprobe® Test Tools-distributör för utbyte mot samma eller liknande produkt. Avsnittet "Where to Buy" på www.amprobe.com innehåller en lista över distributörer i närheten av dig. Om du befinner dig i USA eller Kanada och din enhet täcks av garanti kan du få den reparerad eller utbytt genom att skicka in den till ett Amprobe® Test Tools Service Center (se adress nedan).

Reparationer och utbyten ej under garanti – USA och Kanada

Enheter som kräver reparation, men som ej täcks av garanti i USA och Kanada, ska skickas till ett Amprobe® Test Tools Service Center. Ring till Amprobe® Test Tools eller kontakta inköpsstället för att få uppgift om aktuella kostnader för reparation och utbyte.

I USA I Kanada

Reparationer och utbyten ej under garanti – Europa

Enheter i Europa, som ej täcks av garanti, kan bytas ut av din Amprobe® Test Tools-distributör för en nominell kostnad. Avsnittet "Where to Buy" på www.amprobe.com innehåller en lista över distributörer i närheten av dig.

Adress för korrespondens i Europa*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Endast korrespondens – inga reparationer eller utbyten är tillgängliga från denna adress. Kunder i Europa ska kontakta respektive distributör.)

Innehåll

Symboler 2

Inledning....2

Varningar och försiktighetsanvisningar....2

Uppackning och inspektion ....4

Instrumentets funktioner ....4

Användning....5

Underhåll 9

Allmänna specifikationer 10

Elektriska specifikationer....11

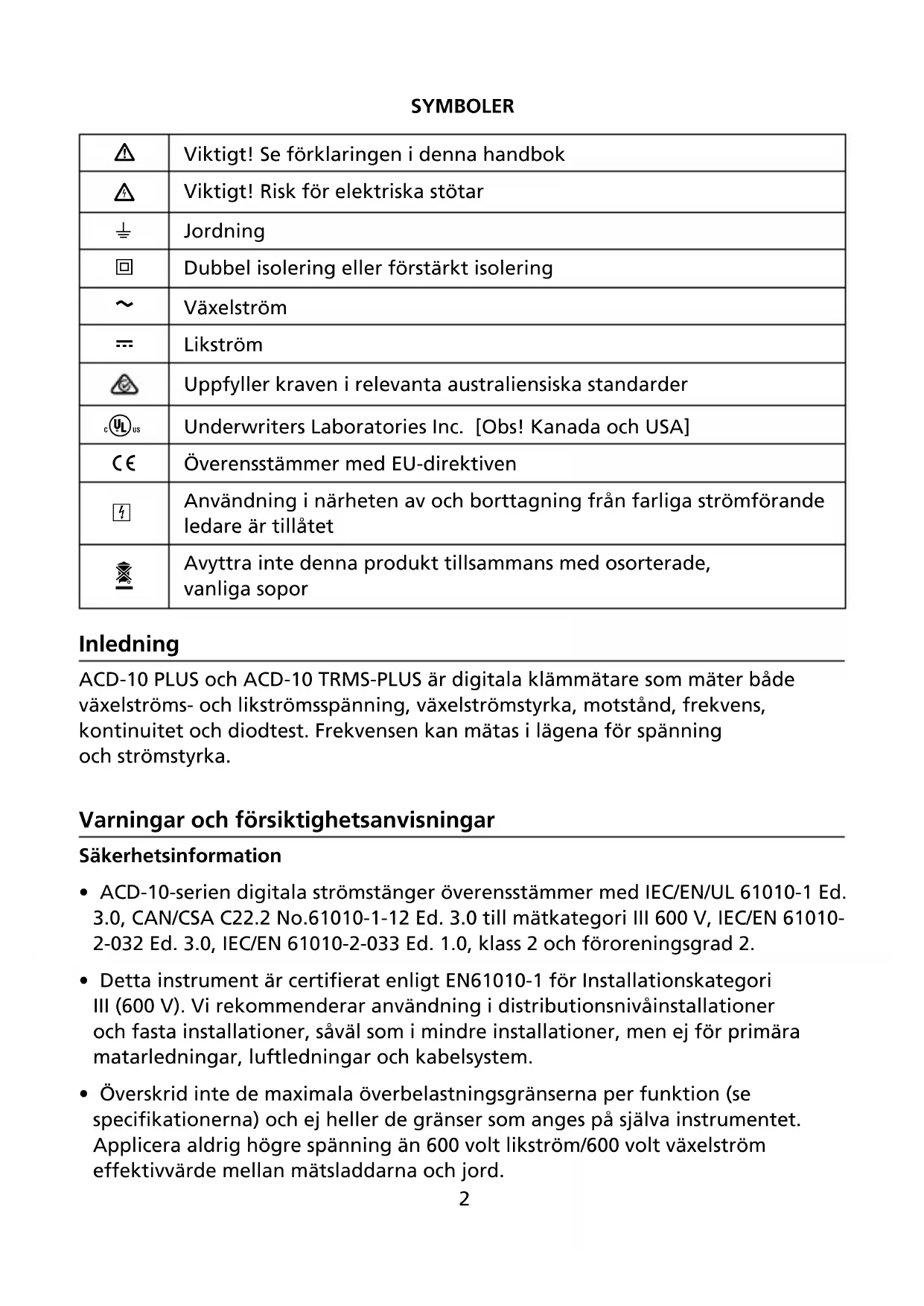

SYMBOLER

	Viktigt! Se förklaringen i denna handbok
	Viktigt! Risk för elektriska stötar
	Jordning
	Dubbel isolering eller förstärkt isolering
	Växelström
	Likström
	Uppfyller kraven i relevanta australiensiska standarder
c	Underwriters Laboratories Inc. [Obs! Kanada och USA]
	Överensstämmer med EU-direktiven
	Användning i närheten av och borttagning från farliga strömförande ledare är tillåtet
[4KEW]	Avyttra inte denna produkt tillsammans med osorterade, vanliga sopor

Inledning

ACD-10 PLUS och ACD-10 TRMS-PLUS är digitala klämmätare som mäter både växelströms- och likströmsspänning, växelströmstyrka, motständ, frekvens, kontinuitet och diodtest. Frekvensen kan mätas i lägena för spänning och strömstyrka.

Varningar och försiktighetsanvisningar

Säkerhetsinformation

• ACD-10-serien digitala strömstänger överensstämmer med IEC/EN/UL 61010-1 Ed. 3.0, CAN/CSA C22.2 No.61010-1-12 Ed. 3.0 till mätkategori III 600 V, IEC/EN 61010-2-032 Ed. 3.0, IEC/EN 61010-2-033 Ed. 1.0, klass 2 och föroreningsgrad 2.
• Detta instrument är certifierat enligt EN61010-1 för Installationskategori III (600 V). Vi rekommenderar användning i distributionsnivåinstallationer och fasta installationer, såväl som i mindre installationer, men ej för primära matarledningar, luftledningar och kabelsystem.
• Överskrid inte de maximala överbelastningsgränserna per funktion (se specifikationerna) och ej heller de gränser som anges på själva instrumentet. Applicera aldrig högre spänning än 600 volt likström/600 volt växelström effektivvärde mellan mätsladdarna och jord.

⚠ WARNING

- Testa spänningsfunktionen på en känd källa, t.ex. linjespänning, för att kontrollera korrekt mätarfunktion före och efter mätningar av farlig spänning.

- Koppla bort mätsladdarna från testpunkterna innan du byter funktion i mätaren.

- Inspektera klämmätaren, mätsladdarna och alla tillbehör före varje användningstillfälle. Använd ej skadade delar.

- Jorda aldrig dig själv när du utför mätningar. Vidrör inte exponerade kretselement eller testprobspetsarna.

- Använd inte instrumentet i explosiv atmosfär.

- Minska risken för brand eller elektriska stötar genom att inte utsätta denna produkt för regn eller fukt.

- Mätaren är endast avsedd för inomhusbruk. Undvik elektriska stötar genom att följa lämpliga säkerhetsföreskrifter vid arbete med spänningar över 60 volt likström eller 30 volt växelström effektivvärde. Dessa spänningsnivåer utgör en potentiell risk för stötar för användaren.

- Testa spänningsfunktionen på en känd källa, t.ex. linjespänning, för att kontrollera korrekt mätarfunktion före och efter mätningar av farlig spänning.

- Håll händer och fingrar bakom hand-/fingerskydden (på mätaren och på mätsladdarna) som anger gränsen för säker åtkomst till de handhållna delarna under mätning.

- Inspektera mätsladdar, kopplingar och prober för skadad isolering eller frilagd metall innan du använder instrumentet. Om några defekter upptäcks ska delarna omedelbart bytas ut.

- Denna klämmätare är avsedd att användas på eller avlägsnas från oisolerade, farliga, strömförande ledare. Personlig skyddsutrustning måste användas om farliga, strömförande delar av installationen kan vara åtkomliga.

- Var ytterst försiktig vid: mätning av spänning > 20 V // strömstyrka > 10 mA // växelströmsledning med induktiva belastningar // växelströmsledning under åskväder // ström, när säkring går i en krets med öppen kretsspänning > 600 V // service på CRT-utrustning.

- Ta bort mätsladdarna innan du öppnar käpan för att byta ut batteriet.

- Koppla från strömmen och ladda ur alla högspänningskondensatorer före provning av motständ, kontinuitet, dioder eller kapacitans.

- Undvik falska mätvärden, som kan leda till möjliga elektriska stötar eller personskador, genom att byta ut batterierna så snart ikonen för låg batteriladdning (＋) visas.

- Använd endast de medföljande mätsladdarna eller byt ut dem mot UL-listad sond med samma klassificering eller bättre.

Kartongen ska innehålla följande:

Digital klämmätare 1

Fodral 1

Mätsladdset (1 röd, 1 svart) 1

Ett 9 v batteri (installerat) 1

Handbok 1

Om någon av dessa artiklar är skadad eller saknas ska hela kartongen återställas till inköpsstället för utbyte.

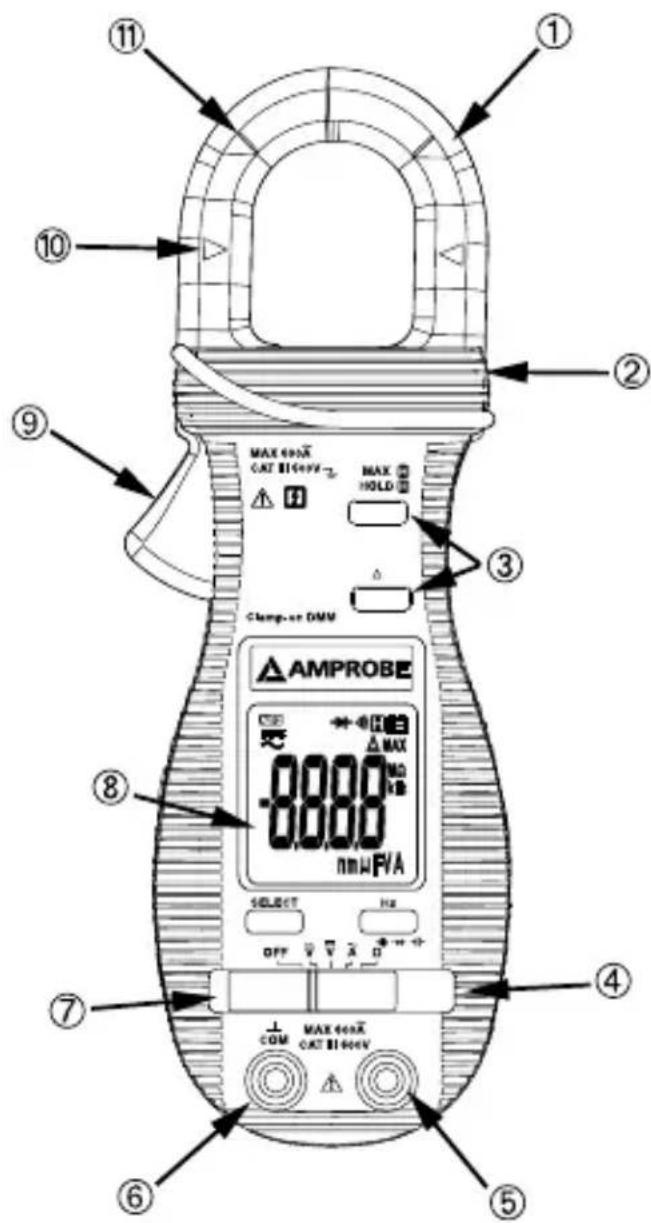

Funktionerna i detta instrument

1) Transformatorklämma för mätning av magnetiskt växelströmsfält
2) Hand-/Fingerskydd som anger gränserna för säker åtkomst till mätaren under mätning
3) Knappar för speciella funktioner och åtgärder.
4) Knappar för speciella funktioner och åtgärder på skjutreglagets funktioner
5) Ingångsjack för alla funktioner FÖRUTOM icke invasiv ACA-strömfunktion
6) Gemensam (Jordreferens) ingångsjack för alla funktioner
7) Skjutreglage för att slå PÅ/AV strömmen och för val av en funktion
8) LCD-fönster för 3-3/4 siffror 4000 tal
9) Käfttrigger för öppning av transformatorklämman

10) Indikatorer för klämcenter, där bästa ACA-noggrannhet är specificerad

11) Klämmarkeringslinjer för indikering av ACA-positionsfel

MAX COAK CAT 8160V MAX HOLD CLamp-or DMM AMPROBE SELECT OFF MAX -0.000 0.000 mmFVA MAX COAK CAT 8160V ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

⚠️ WARNING

Knappen Hz växlar mellan den valda spänningsfunktionen och frekvensavläsning.

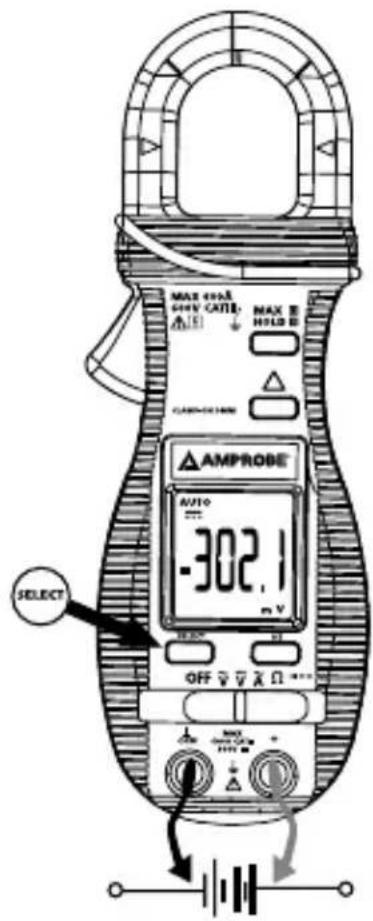

Mätning av likspänning Se Figur -1-

1. Ställ in funktionsreglaget på V---.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Anslut testproberna till kretsens testpunkter.
4. Avläs det visade värdet och korrigera alla eventuella förhållanden avseende överbelastning (0L).

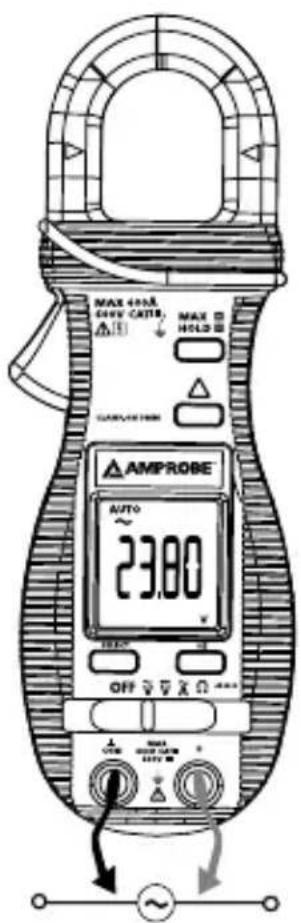

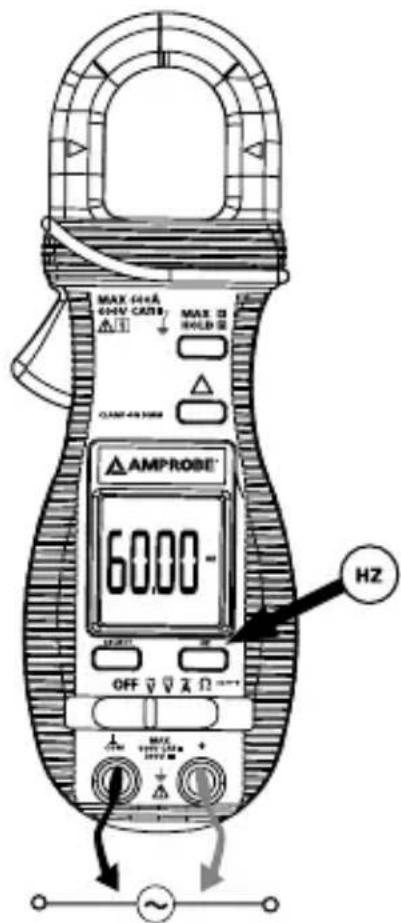

Mätning av växelspänning Se Figur -2-

1. Ställ in funktionsreglaget på V\~.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Anslut testproberna till kretsens testpunkter.
4. Avläs det visade värdet och korrigera alla eventuella förhållanden avseende överbelastning (0L).

⚠ WARNING

Knappen Hz växlar mellan den valda växelströmsfunktionen och frekvensavläsning.

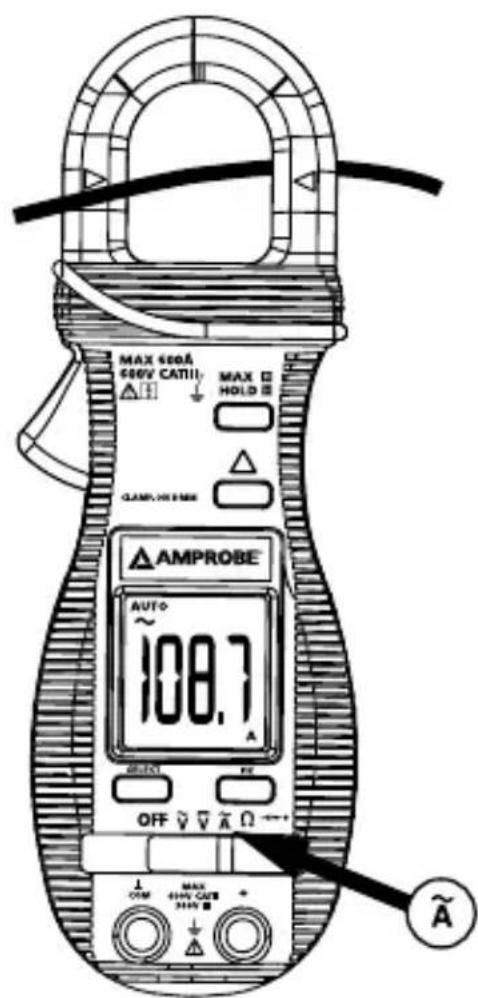

Mätning av växelström Se Figur -3-

1. Ställ in funktionsreglaget på A\~.
2. Öppna den fjäderbelastade klämman genom att tryck på handtaget på mätarens vänstra sida.
3. Placera klämman runt en ledning eller en konduktor och släpp klämhandtaget. Kontrollera att klämman är helt stängd. Klämman får endast sitta runt en konduktor. Om den placeras runt flera strömförande konduktorer kommer mätvärdet att vara FALSKT.
4. Avläs det visade värdet och korrigera alla eventuella förhållanden avseende överbelastning (0L).

Mätning av frekvens Se Figur -2-

Obs! Både ammätare och voltmätare kan användas för mätning av frekvens. Ammätare med klämma känner av frekvensen för den ström som cirkulerar i den kabel eller smlingsskena som provas (strömstyrkan måste vara större än 1A i området 400 A och större än 15 A i området 600 A). Voltmätaren känner av frekvensen hos den spänning som appliceras på mätsladdarna.

1. Ställ in för mätning av växelström eller växelspänning och tryck på knappen Hz.
2. Avläs frekvensvärdet i teckenfönstret.

⚠ WARNING

Användning av funktionerna för motstånd, kontinuitet, diod eller kapacitans på strömförande kretsar ger falska resultat och kan dessutom skada instrumentet. Den misstänkta komponenten måste i många fall avlägsnas från kretsen för att ett korrekt mätvärde ska kunna erhållas.

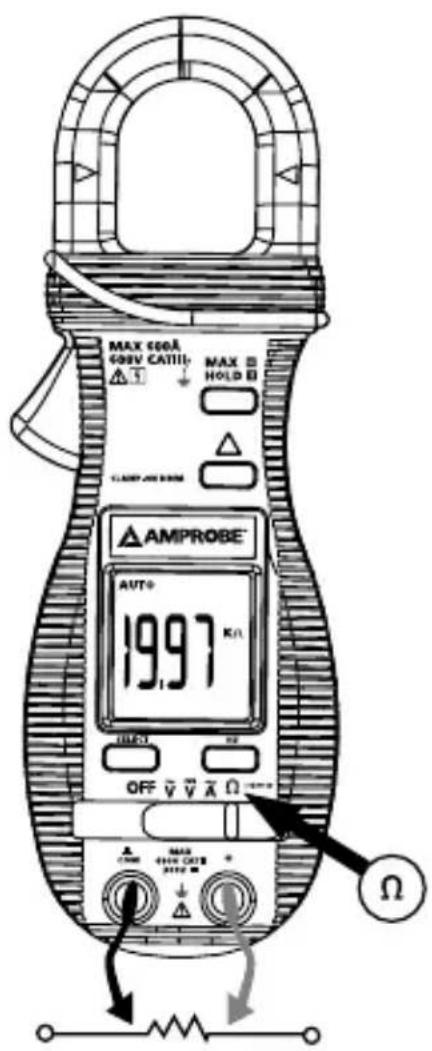

Mätning av motständ Se Figur -4-

1. Ställ in funktionsreglaget på Ω.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Slå av strömmen till den krets som ska mätas.
4. Ladda ur alla kondensatorer som kan påverka avläsningen.

5. Anslut testproberna över motståndet.

6. Avläs teckenfönstret. Om 0L visas på det högsta området är motståndet för högt för att det ska kunna mätas eller kretsen är öppen.

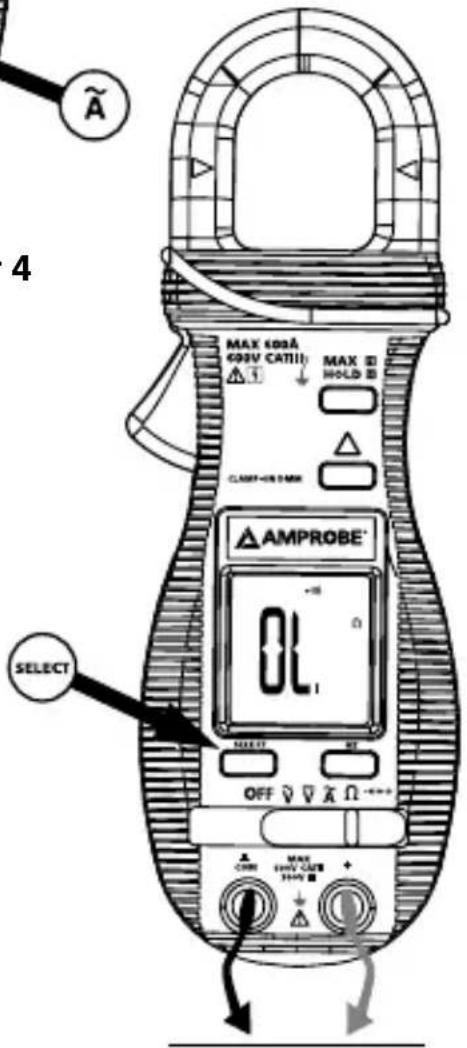

Testning av kontinuitet Se Figur -5-

1. Ställ in funktionsreglaget på Ω och tryck på knappen SELECT (VÄLJ) till ### visas.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Slå av strömmen till den krets som ska mätas.
4. Ladda ur alla kondensatorer som kan påverka avläsningen.
5. Anslut testproberna över motståndet eller de två testpunkterna.
6. Lyssna efter den ton som anger kontinuitet (> 10 Ω och < 120 Ω).

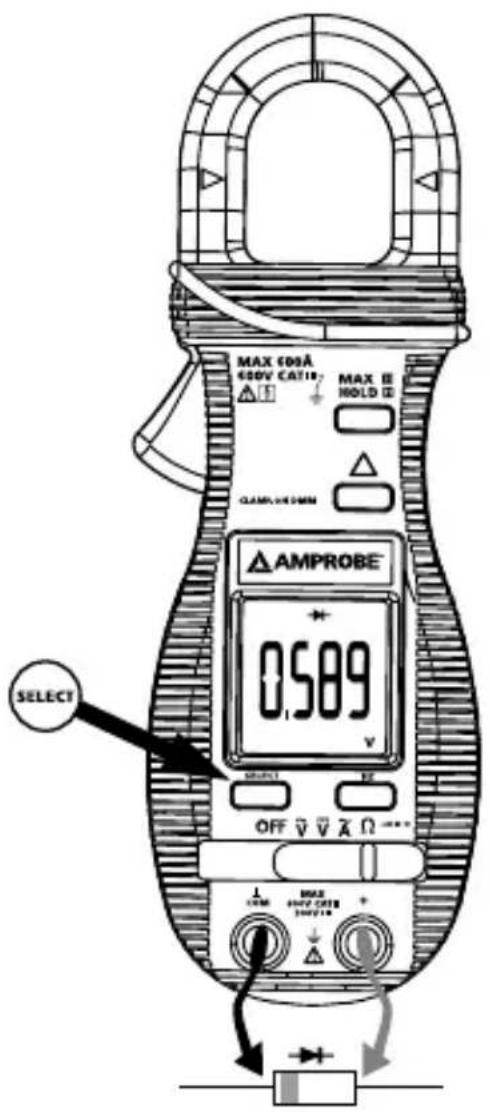

1. Ställ in funktionsreglaget på Ω och tryck på knappen SELECT (VÄLJ) tills ➤ visas.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Slå av strömmen till den krets som ska mätas.
4. Frigör minst en ände av dioden från kretsen.
5. Anslut testproberna över diodnotingpolariteten.
6. Avläs teckenfönstret. En bra diod har ett spänningsfall framåt på cirka 0,6 v. En öppen eller omvänt lutande diod ger avläsningen 0L.

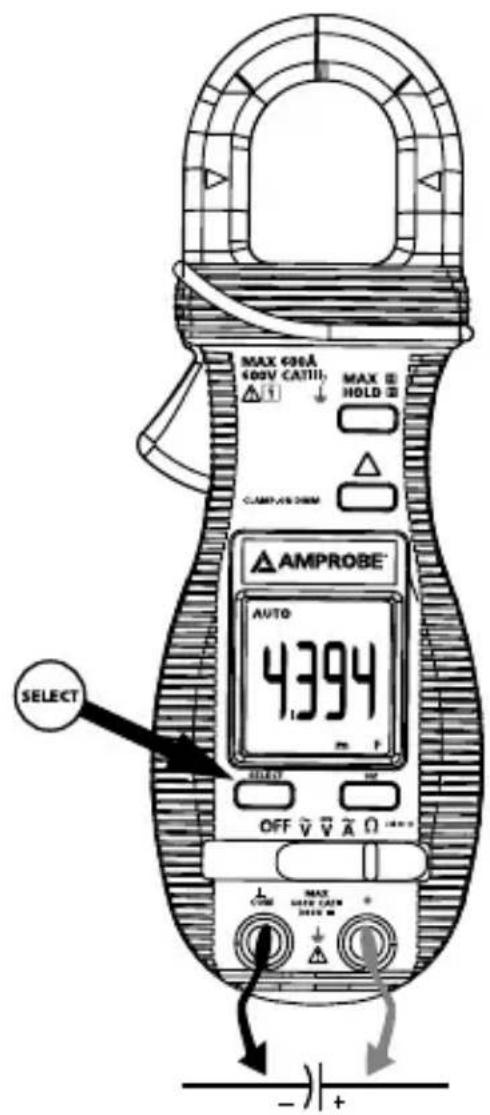

Mätning av kapacitans Se Figur -7-

1. Ställ in funktionsreglaget på Ω och tryck på knappen SELECT (VÄLJ) tills μF visas.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Slå av strömmen till den krets som ska mätas.
4. Ladda ur den kondensator som använder en 100 kΩ resistor.
5. Frigör minst en ände av kondensatorn från kretsen.
6. Anslut testproberna över kondensatorn.
7. Avläs teckenfönstret.
8. Läget för relativt noll kan användas för att nollställa parasitkapacitansen i mätsladdarna och de interna skyddskretsarna i mätaren vid mätning av låg kapacitans i Pico Farad (pF).

Funktioner

HOLD (HÅLL) H / MAX (MAX) H

Funktionen HOLD fryser visningen i teckenfönstret när du trycker på denna knapp. Funktionen MAX jämför och visar det uppmätta maximala värdet så snabbt som 30 ms med kapacitet för automatiskt område.

HOLD

Tryck snabbt på knappen HOLD för att växla till läget Hold för alla funktioner. Tryck åter snabbt på knappen HOLD för att gå ur funktionen HOLD.

MAX

Tryck på knappen HOLD i 1 sekund eller mer för att aktivera funktionen MAX HOLD för funktionerna VDC, VAC och ACA. Tryck åter på knappen HOLD i 1 sekund eller mer för att gå ur funktionen MAX HOLD.

△ Läget Relativt noll

Läget Relativt noll gör att användaren kan förskjuta mätarens på varandra följande mätvärden med det visade värdet som referensvärde. Teckenfönstret kommer nu att visa mätvärden relativt till det lagrade referensvärdet. Så här: visning = avläsning - lagrat värde. Tryck snabbt på knappen △ för att ställa in läget för relativt noll. Gå ur läget för relativt noll genom att åter snabbt trycka på knappen △.

När mätaren är påslagen kommer funktionen för automatisk avstängning (Auto Power Off (APO)) att automatiskt ställa mätaren i viloläge för att spara på batteriet efter cirka 30 minuter utan att skjutreglaget har flyttats eller någon knapp har tryckts. Aktivera åter mätaren från APO genom att trycka snabbt på knapparna eller flytta skjutreglaget till positionen OFF (AV) och sedan flytta tillbaka det igen. Ställ alltid in skjutreglaget på positionen OFF manuellt när mätaren inte används.

⚠️ WARNING

Undvik elektriska stötar genom att koppla bort mätaren från alla kretsar, ta bort mätsladdarna från ingångsjacken och stänga AV mätaren innan käpan öppnas. Använd inte mätaren med käpan öppen.

Felsökning

Om instrumentet inte fungerar ska du kontrollera batterierna, mätsladdarna osv. samt byta ut efter behov. Kontrollera noga proceduranvisningarna i denna handbok. Om instrumentets ingångsterminal för spänning-motständ har utsatts för högspänningstransient (förorsakad av blixtnedslag eller ett växlingsöverslag i systemet) av misstag eller p.g.a. onormala driftsförhållanden, har de smältbara seriemotständen öppnats (blivit högimpedans) som säkringar för att skydda användaren och instrumentet. De flesta mätfunktioner via denna terminal kommer då att vara öppen krets. De smältbara seriemotständen och tändstiftsmellanrummen ska då bytas ut av en behörig tekniker. Avsnittet BEGRÄNSAD GARANTI innehåller information om hur du erhåller service under garantin eller reparationsservice.

Rengöring och förvaring

Torka av käpan då och då med en fuktig trasa och ett milt rengöringsmedel. Använd inte slipmedel eller lösningsmedel. Om mätaren inte kommer att användas under de närmaste 60 dagarna eller längre ska du ta ut batteriet och förvara detta separat.

Byte av batteri

Mätaren använder ett 3 V IEC-CR2032 myntbatteri. Ta bort mätsladdarna och lossa de två skruvarna från käpans undersida och ta bort den undre käpan. Skjut ut batteriet från hållarens sida och byt ut det mot ett nytt batteri (notera polariteten). Sätt tillbaka den undre käpan. Skruva åter in skruvarna.

Fönster: LCD-fönster för 3-3/4 siffror 4000 tal

Uppdateringsfrekvens: 3 per sekund, nominellt

Polaritet: Automatisk

Driftstemperatur: 0 °C till 40 °C; < 80 % relativ luftfuktighet för temperatur upp till 31 °C lineärt minskande till 50 % relativ luftfuktighet vid 40 °C

Höjd över havet: Användning under 2000 m; Användning inomhus

Temperatur vid förvaring: -20 °C till 60 °C, < 80 % relativ luftfuktighet (med avlägsnat batteri)

Temperaturkoefficient: nominellt 0,15 x (specificerad noggrannhet)/°C @ (0 °C \~ 18 °C eller 28 °C \~ 40 °C)

Låg batteriladdning: Under ca. 2,4 v

Strömtillförsel: 3 v myntbatteri IEC-CR2032

Strömförbrukning: Typiskt 2,8 mA, förutom typiskt 3,3 mA för funktionen ACA

APO-tid: Vila i 30 minuter

APO-förbrukning: Typisk 5 μA

Dimension: 190 x 63 x 32 mm (7,4 x 2,5 x 1,3 tum)

Vikt: ca 139 g

Käftöppning och konduktordiameter: max 26 mm

Tillbehör: Mätsladdar, installerat batteri, användarhandbok och mjukt fodral

Specialfunktioner: 30 ms Max Hold (Max Håll); Data Hold (Data Håll); läget Relative Zero (Relativt noll)

CE Säkerhet: Uppfyller IEC/EN/UL 61010-1 Ed. 3.0, CAN/CSA C22.2 No.61010-1-12 Ed. 3.0 till mätkategori III 600 V, IEC/EN 61010-2-032 Ed. 3.0, IEC/EN 61010-2-033 Ed. 1.0 och IEC/EN 61010-031 Ed. 1.1 (mätsladdar), föroreningsgrad 2.

EMC: Uppfyller alla tillämpliga krav i IEC/EN 61326-1.

CENELEC-direktiv

Instrumenten uppfyller CENELEC lågspänningsdirektivet 2006/95/EG och direktivet om elektromagnetisk kompatibilitet 2004/108/EG. Elektriskt brus eller intensiva elektromagnetiska fält i närheten av utrustningen kan störa mätkretsen. Mätinstrument kan även reagera på icke önskvärda signaler som kan finnas i själva mätkretsen. Användaren ska vara försiktig och vidta lämpliga försiktighetsåtgärder för att undvika missvisande resultat under mätningar där elektroniska störningar förekommer.

Likspänning

Område Noggrannhet

$$ 400,0 \mathrm{mV} + (0,3 \% + 4 \text {siffror}) $$

$$ 4,000, 40,00, 400,0 \text{ v} + (0,5 \% + 3 \text{siffror}) $$

$$ 600 \text{ v} + (1,0 \% + 4 \text{siffror}) $$

$$ \mathrm{NMRR:} > 5 0 \mathrm{dB} \text { vid } 5 0 / 6 0 \mathrm{Hz} $$

$$ \text { CMRR: } > 1 2 0 \text { dB vid likström,50 eller60Hz, } $$

Ingående impedans: 10 MΩ, 30 pF nominellt (1000 MΩ för

området 400,0 mV)

Transientskydd: 6,5 kV (1,2/50 μs spänningssprång)

Växelströmsspänning (50Hz \~ 500Hz)

Område Noggrannhet

$$ 4, 0 0 0, 4 0, 0 0, 4 0 0, 0 \mathrm{v} + (1, 5 \% + 5 \text {siffror}) $$

$$ 600 \mathrm{~v} + (2, 0 \% + 5 \text { siffror }) $$

$$ \text { CMRR: } > 6 0 \mathrm{dB} \text { vid likström till } 6 0 \mathrm{Hz}, \mathrm{Rs} = 1 \mathrm{k} \Omega $$

$$ \text { Maximal toppfaktor: } \quad < 1, 7 5: 1 \text { vid full skala och } < 3, 5: 1 \text { vid } $$

halv skala begränsat till fundamental

och harmonik, som faller inom mätarens

specificerade växelströmsbandbredd för icke

sinusformade vågformer

Ingående impedans: 10 MΩ, 30 pF nominellt

Transientskydd: 6,5 kV (1,2/50 μs spänningssprång)

ACD-10 Plus: Genomsnittlig avkänning

ACD-10 TRMS-PLUS: Avkänning av faktiskt effektivvärde - 5 % till

100 % av området

Område Noggrannhet

1) 2) 3)

40,00, 400,0600 A + (1,5% + 8 siffror)

Överbelastningsskydd: ACA-klämmor: 600 A kontinuerligt effektivvärde

ACD-10 Plus: Genomsnittlig avkänning

ACD-10 TRMS-PLUS: Avkänning av faktiskt effektivvärde - 10 % till 100 % av området

1) Max inducerat fel från intilliggande strömförande konduktor: 0,05 A
2) Specificerad noggrannhet är från 1 % till 100 % av området och för mätningar som utförts från käftens mitt. När konduktorn inte befinner sig i käftens mitt är de introducerade positionsfelen: Lägg till 2 % till den specificerade noggrannheten för mätningar som gjort FÖRBI käftmarkeringslinjerna (mot käftöppningen)
3) Lägg till 8 siffror till den specificerade noggrannheten för avläsning < 10 % av området

Ohm

Område Noggrannhet

$$ 400,0 \Omega + (0,8 \% + 8 \text { siffror }) $$

$$ 4,000, 40,00, 400,0 \text { k} \Omega + (0,6 \% + 4 \text { siffror }) $$

$$ 4,000 \mathrm{M} \Omega + (1,0 \% + 4 \text{siffror}) $$

$$ 40,00 \mathrm{M} \Omega + (2,0 \% + 4 \text {siffror}) $$

Spänning över öppen krets: Typiskt 0,4 V likström

Transientskydd: 6,5 kV (1,2/50 μs spänningssprång)

Funktion Känslighet Område Noggrannhet

400,0 mV växelström 350 mV 10 Hz - 2 kHz + (0,5 % + 4 siffror)

4,000 V växelström 1 V 5 Hz - 5 kHz + (0,5 % + 4 siffror)

4,000, 40,00 V växelström 32 V 5 Hz - 100 kHz + (0,5 % + 4 siffror)

400,0 V växelström 90 V 5 Hz - 10 kHz + (0,5 % + 4 siffror)

600 V växelström 500 V 5 Hz - 5 kHz + (0,5 % + 4 siffror)

400,0 A växelström 60 A 40 Hz - 400 Hz + (0,5 % + 4 siffror)

Upplösning: 0,001 Hz

Skydd mot överbelastning: ACA-klämmor: AC 600 A effektivvärde kontinuerligt

Transientskydd: VAC-ingångsjack: 6,5 kV (1,2/50 μs spänningssprång)

Kapacitans

Mätområde1)	Noggrannhet2)3)
500,0 nF, 5,000 μF,	+ (3,5 % + 6 siffror)
50,00 μF, 500,0 μF,
3000 μF

Noggrannheten minskar gradvis till 12 % vid varning för låg batteriladdning på cirka 2,4 V

1) Ytterligare 50,00 nF områdesnoggrannhet är ej specificerat

2) Noggrannhet med filmkondensator eller bättre

3) Specificerad med batterispänning över 2,8 V (cirka till hälften laddat batteri).

Transientskydd: 6,5 kV (1,2/50 μs spänningssprång)

Hörbar kontinuitetstestare

Hörbar indikering: mellan 10 Ω och 120 Ω.

Transientskydd: 6,5 kV (1,2/50 μs spänningssprång)

Diodtestare / Spänning i öppen krets, testström

(Typisk) < 1,6 V likström vid 0,25 mA

Transientskydd: 6,5 kV (1,2/50 μs spänningssprång)

Max Hold (Håll)\* (om tillämpligt)

Specificerad noggrannhet ± 50 enheter för ändringar med en varaktighet på >25 ms

Figur 1

MAX E MAX CATE: MAX B HOLD B AMPROBE AUTO -302.1 mV OFF √ V X Ω SELECT

Figur 2

MAX 495A GNDY CUTR MAX HOLD GARUATE HAN AMPROBE AUTO 23.00 V OFF MAX HOLD GARUATE HAN OFF ~

MAX 600A GMC V. CARR MAX 2 HOLD 2 CLAMP 400 MHz AMPROBE® 60.00- OFF HZ

MAX 500A 600V CATII MAX HOLD CLAMP NO MAX AMPROBE AUTO 108.7 OFF MAX 600V CATII 3445 A

Figur 3 Figur 4

MAX 600A 600V CATII MAX B HOLD B CLAMP-ON MAX AMPROBE OL SELECT OFF √ V X Ω + + + + MAX CONC 600V CATII MAX B 4

Figur 5

MAX 600A 600V CATIII MAX HOLD AMPROBE AUTO 19.97 KΩ OFF V̅ V̅ A Ω Ω

MAX 600A 600V CAT18 MAX B HOLD B CLAMP KON AMPROBE 0.589 SELECT OFF V V X Ω ***

Figur 6

MAX 606A COHV CATHI ↓ MAX B HOLD B CLAMP AND WM AMPROBE® AUTO 4.394 SELECT OFF V̅ V̅ A Ω MAX OFF CATHI HOLD M + - + - +

Figur 7
