MANUALE UTENTE ACD10PLUS Amprobe

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o maneggiamento. I rivenditori non sono autorizzati a offrire nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché in alcuni Paesi non sono permesse esclusioni o limitazioni di una garanzia implicita o dei danni incidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all'ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Leggere la garanzia e controllare la pila prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. Nella sezione “Where to Buy” del sito www.metermantesttools.com c’è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools, agli indirizzi seguenti.

Sostituzioni e riparazioni non coperte dalla garanzia – Stati Uniti e Canada

Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

In USA In Canada

Sostituzioni e riparazioni non coperte dalla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe® Test Tools per un importo nominale. Nella sezione "Where to Buy" del sito www.metermantesttools.com c'è un elenco dei distributori più vicini.

Recapito postale europeo*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

Indice

Simboli 2

Introduzione....2

Avvertenze e precauzioni....2

Disimballaggio e ispezione ....4

Descrizione generale dello strumento ....4

Funzionamento ....5

Manutenzione 9

Dati tecnici generali ....10

Dati tecnici elettrici....11

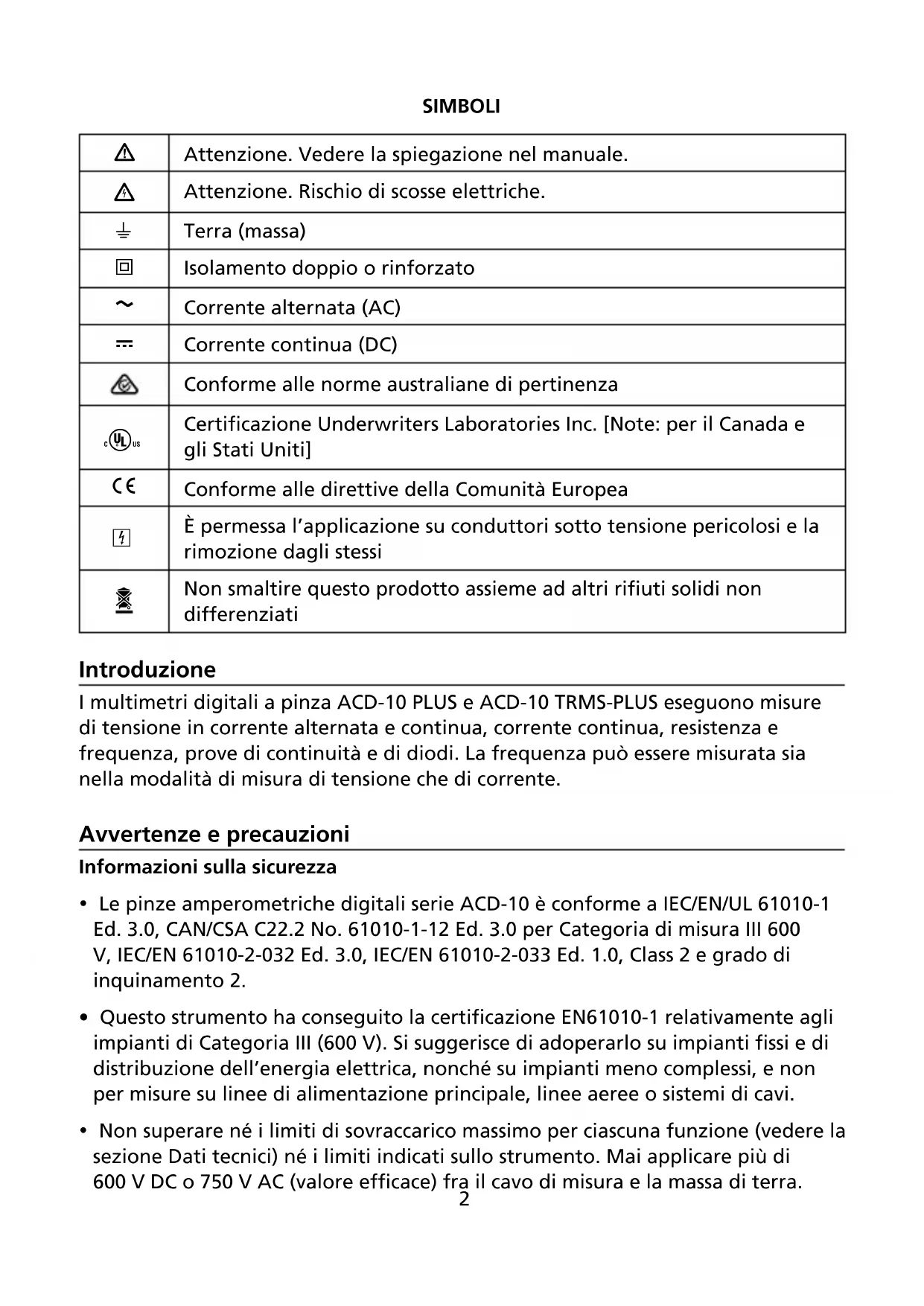

SIMBOLI

	Attenzione. Vedere la spiegazione nel manuale.
	Attenzione. Rischio di scosse elettriche.
	Terra (massa)
	Isolamento doppio o rinforzato
[DSX8]	Corrente alternata (AC)
	Corrente continua (DC)
[TBAY]	Conforme alle norme australiane di pertinenza
c [SZKG]	Certificazione Underwriters Laboratories Inc. [Note: per il Canada e gli Stati Uniti]
	Conforme alle direttive della Comunità Europea
	È permessa l’applicazione su conduttori sotto tensione pericolosi e la rimozione dagli stessi
	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati

Introduzione

I multimetri digitali a pinza ACD-10 PLUS e ACD-10 TRMS-PLUS eseguono misure di tensione in corrente alternata e continua, corrente continua, resistenza e frequenza, prove di continuità e di diodi. La frequenza può essere misurata sia nella modalità di misura di tensione che di corrente.

Avvertenze e precauzioni

Informazioni sulla sicurezza

• Le pinze amperometriche digitali serie ACD-10 è conforme a IEC/EN/UL 61010-1 Ed. 3.0, CAN/CSA C22.2 No. 61010-1-12 Ed. 3.0 per Categoria di misura III 600 V, IEC/EN 61010-2-032 Ed. 3.0, IEC/EN 61010-2-033 Ed. 1.0, Class 2 e grado di inquinamento 2.
• Questo strumento ha conseguito la certificazione EN61010-1 relativamente agli impianti di Categoria III (600 V). Si suggerisce di adoperarlo su impianti fissi e di distribuzione dell'energia elettrica, nonché su impianti meno complessi, e non per misure su linee di alimentazione principale, linee aeree o sistemi di cavi.
• Non superare né i limiti di sovraccarico massimo per ciascuna funzione (vedere la sezione Dati tecnici) né i limiti indicati sullo strumento. Mai applicare più di 600 V DC o 750 V AC (valore efficace) fra il cavo di misura e la massa di terra.

AVVERTENZA

- Prima e dopo misure di alte tensioni, provare la funzione di misura di tensioni su una sorgente nota, come una tensione di linea, per accertarsi che il multimetro funzioni correttamente.

- Scollegare i cavi di misura dai punti di misura prima di cambiare funzione sul multimetro.

- Prima di ogni uso ispezionare il multimetro, i cavi di misura e gli accessori. Non usare alcun componente danneggiato.

- Non collegarsi mai al potenziale di terra quando si eseguono misure. Non toccare gli elementi di un circuito esposti o i puntali delle sonde.

- Non usare lo strumento in un'atmosfera esplosiva.

- Per ridurre il rischio di incendio o scosse elettriche, non esporre il multimetro alla pioggia o all'umidità.

- Il multimetro va adoperato solo in locali chiusi. Per prevenire scosse elettriche, osservare le precauzioni appropriate quando si lavora con tensioni maggiori di 60 V a corrente continua o 30 V (valore efficace) a corrente alternata; questi livelli di tensioni sono pericolosi.

- Prima e dopo misure di alte tensioni, provare la funzione di misura di tensioni su una sorgente nota, come una tensione di linea, per accertarsi che il multimetro funzioni correttamente.

- Tenere le mani o le dita dietro le apposite nervature, che indicano il limite di accesso in sicurezza al multimetro e ai cavi di misura durante le misure.

- Prima di usare lo strumento ispezionare i cavi di misura, i connettori e le sonde per rilevare eventuali danni all'isolamento o metallo esposto. Se si riscontrano difetti, rimediarvi immediatamente.

- Il multimetro è concepito per l'uso su conduttori sotto tensione non isolati. È necessario usare un equipaggiamento di protezione individuale se potrebbero essere accessibili componenti sotto tensione pericolosi.

- Procedere con estrema cautela quando si eseguono misure di tensioni > 20 V o di correnti > 10 mA, su linee di alimentazione in corrente alternata con carichi induttivi o durante temporali, misure di corrente, se il fusibile è intervenuto in un circuito con tensione a circuito aperto > 600 V, e durante la manutenzione di apparecchi con tubi a raggi catodici (CRT).

- Prima di aprire l'involucro per sostituire la pila, scollegare i cavi di misura.

- Prima di eseguire una misura di resistenza o di capacità oppure una prova di continuità o di un diodo, scollegare l'alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

- Per evitare errori di lettura, che potrebbero comportare il rischio di folgorazione e altri infortuni, sostituire la pila non appena si visualizza l'indicatore di basso livello di carica (+).

- Usare esclusivamente i puntali forniti in dotazione, oppure sostituirli con sonde UL Listed della stessa categoria o superiore.

La confezione deve contenere:

multimetro a pinza

custodia da trasporto

un set di cavi di misura (un cavo nero, uno rosso)

pila da 3 V (installata)

manuale d'uso

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisto perché venga sostituita.

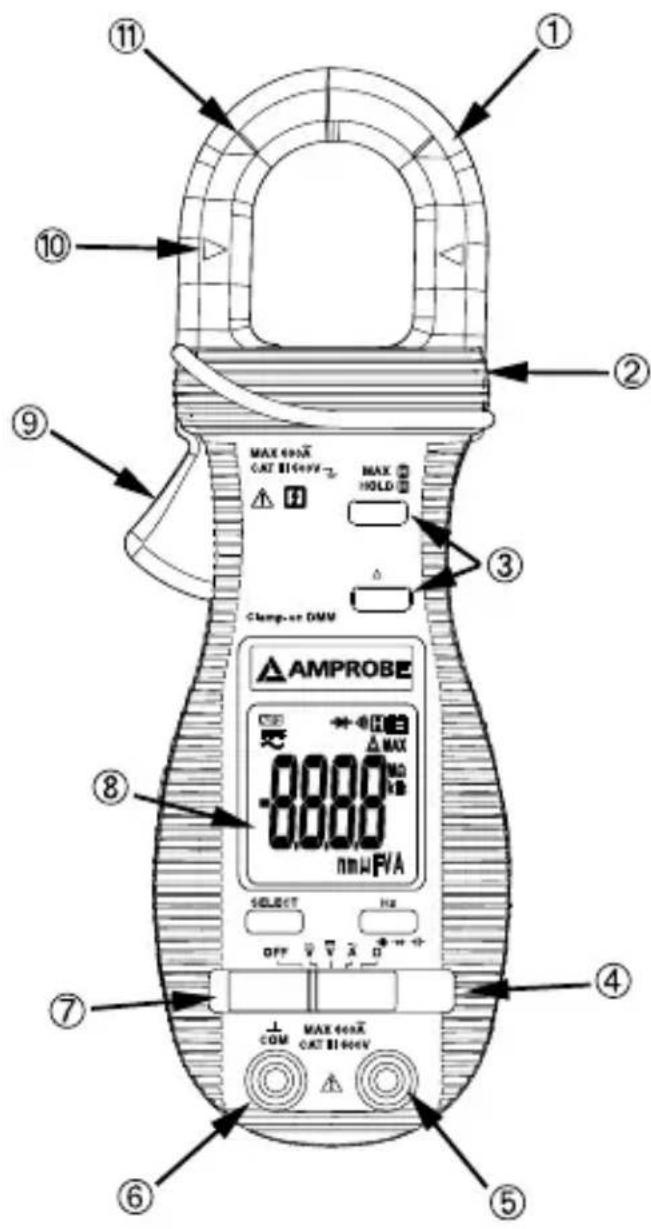

Caratteristiche del multimetro

1) Ganasce per la misura di correnti alternate
2) Nervature indicanti il limite di accesso in sicurezza alle ganasce durante le misure di corrente
3) Pulsanti per funzioni speciali
4) Pulsanti per funzioni speciali sul selettore a cursore
5) Terminale d'ingresso per tutte le funzioni ECCETTO la funzione misure non invasive di correnti alternate
6) Terminale d'ingresso comune (riferimento di massa) per tutte le funzioni
7) Selettore a cursore di accensione/ spegnimento strumento e selezione funzione
8) Display a cristalli liquidi a 4000 conteggi, 3-3/4 cifre
9) Pulsante di apertura ganasce
10) Indicatori centro ganasce, il punto in cui è specificata la precisione più alta per misure di corrente alternata

11) Contrassegni sulle ganasce per l'indicazione di errore di posizione per le misure di corrente alternata

MAX 60kA CAT BI-60kV MAX HOLD CLamp-up DMV AMPROBE 0.000 0.000 nmuFVA SELECT OFF COM MAX 60kA CAT BI-60kV ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

ATTENZIONE

Il pulsante Hz visualizza alternativamente la misura di tensione per la funzione selezionata e la lettura di frequenza.

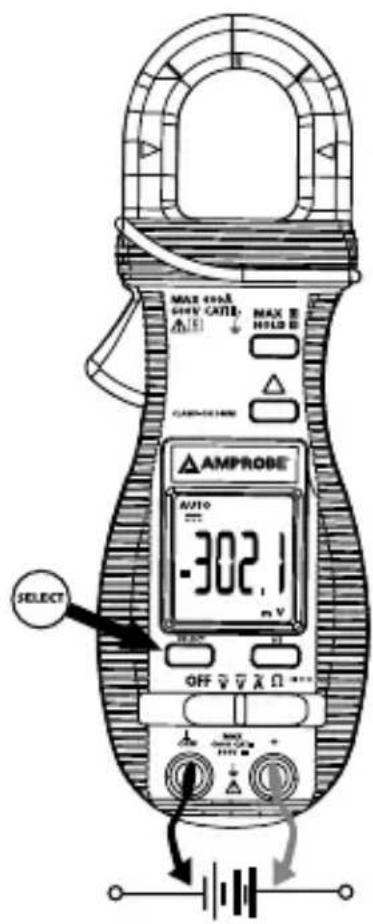

Misure di tensione in corrente continua Vedi Figura 1.

1. Portare il selettore nella posizione V=...
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Collegare i puntali ai punti di misura del circuito.
4. Leggere la misura sul display e se necessario correggere l'eventuale condizione di sovraccarico (OL).

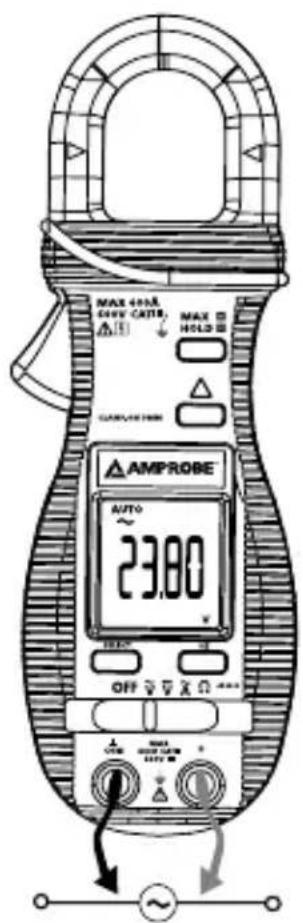

Misure di tensioni in corrente alternata Vedi Figura 2.

1. Portare il selettore nella posizione V\~.
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Collegare i puntali ai punti di misura del circuito.
4. Leggere la misura sul display e se necessario correggere l'eventuale condizione di sovraccarico (OL).

ATTENZIONE

Il pulsante Hz visualizza alternativamente la misura di corrente alternata e la lettura di frequenza.

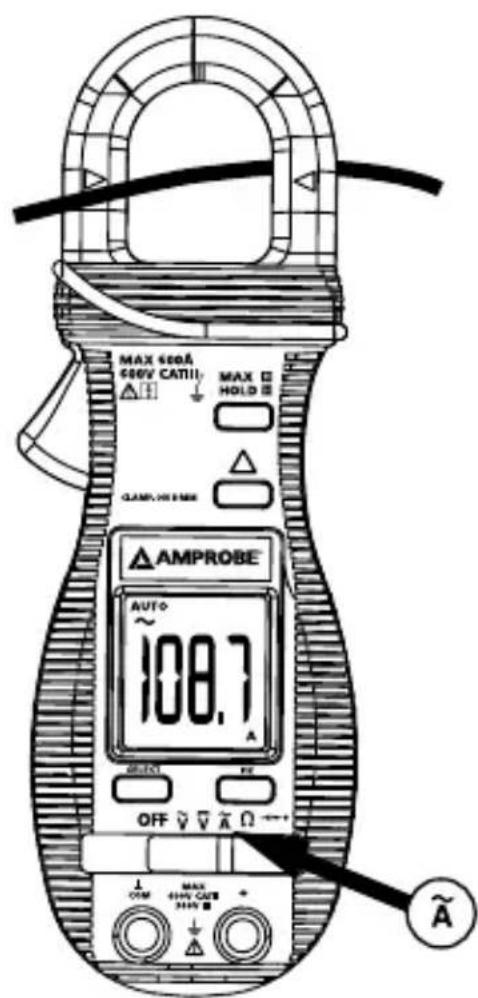

Misure di corrente alternata Vedi Figura 3.

1. Portare il selettore nella posizione A\~.
2. Aprire le ganasce premendo l'apposito pulsante.
3. Posizionare le ganasce intorno al conduttore di cui si vuole misurare la corrente e chiuderle rilasciando il pulsante; accertarsi che siano completamente chiuse. Le ganasce devono racchiudere un solo conduttore; se racchiudono due o più conduttori in cui c'è corrente, la lettura è FALSA.
4. Leggere la misura sul display e se necessario correggere l'eventuale condizione di sovraccarico (OL).

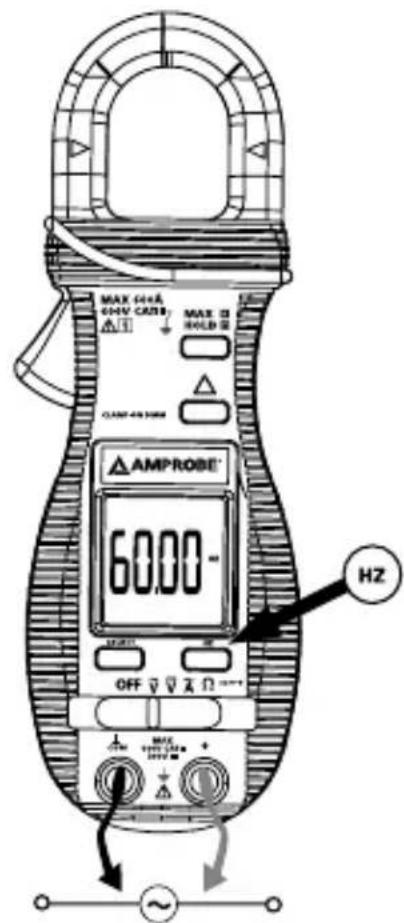

Misure di frequenza Vedi Figura 2.

Nota: per le misure di frequenza si può utilizzare sia la funzione amperometro che la funzione voltmetro. La pinza amperometrica rileva la frequenza della corrente presente nel cavo o nella barra di distribuzione su cui si esegue la misura (la corrente deve essere maggiore di 1 A alla portata di 400 A o di 15 A alla portata di 600 A). Il voltmetro rileva la frequenza della tensione applicata ai cavi di misura.

1. Predisporre il multimetro per la misura di tensione AC o di corrente alternata e premere il pulsante Hz.
2. Leggere sul display il valore della frequenza.

ATTENZIONE

L'uso della funzione misure di resistenza o capacità, prove di diodi o di continuità su un circuito sotto tensione produce risultati sbagliati e può danneggiare lo strumento; in molti casi il componente deve essere scollegato dal circuito per eseguire una misura precisa.

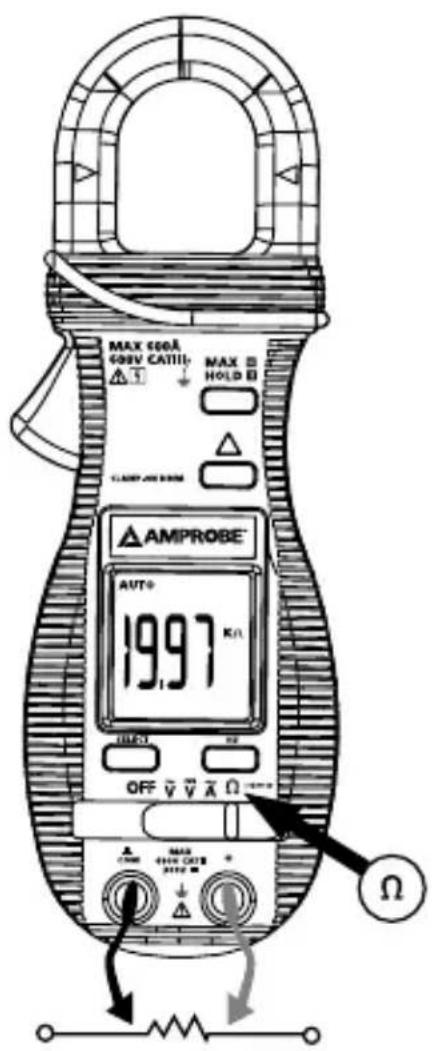

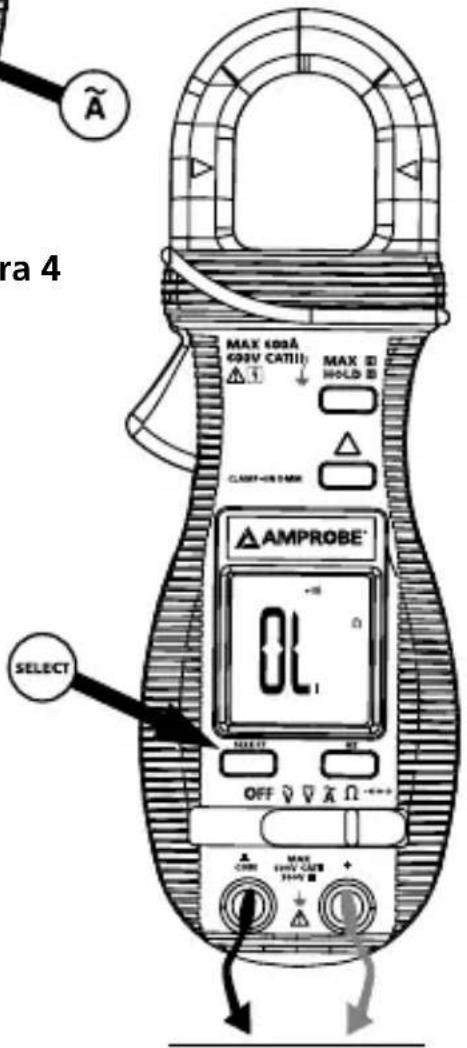

Misure di resistenza Vedi Figura 4.

1. Portare il selettore nella posizione Ω.
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.
4. Scaricare tutti i condensatori che possano influire sulla lettura.
5. Collegare i puntali ai capi della resistenza.
6. Leggere l'indicazione sul display. Se compare OL alla portata più alta, significa che la resistenza non è misurabile perché è troppo grande oppure che il circuito è aperto.

Prove di continuità Vedi Figura 5.

1. Portare il selettore nella posizione Ω e premere il pulsante SELECT finché non si visualizza "").
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.
4. Scaricare tutti i condensatori che possano influire sulla lettura.
5. Collegare i puntali ai capi della resistenza o ai due punti di misura.
6. Se esiste continuità (resistenza > 10 Ω e < 120 Ω), viene emesso un segnale acustico.

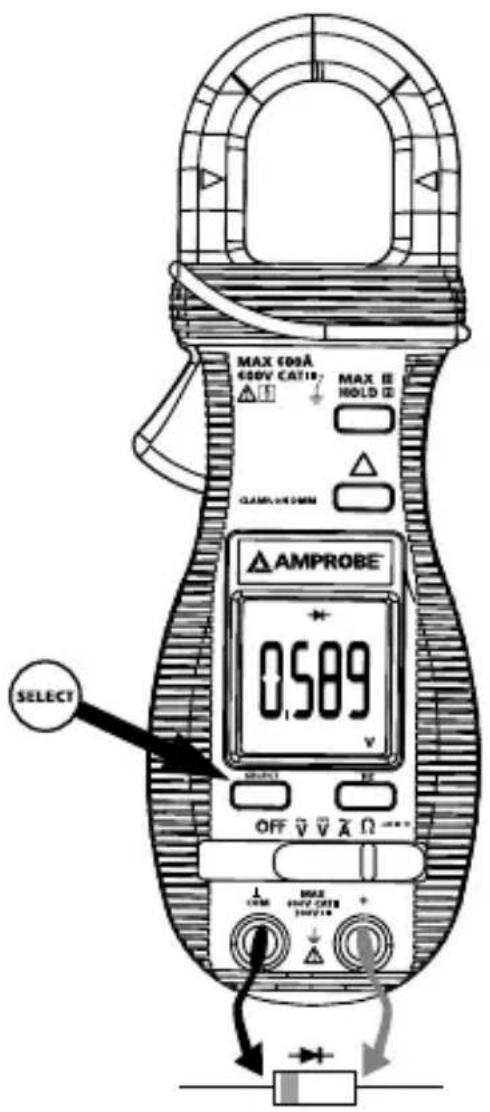

Prove di diodi Vedi Figura 6.

1. Portare il selettore nella posizione Ω e premere il pulsante SELECT finché non si visualizza ➤.
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.
4. Scollegare almeno un terminale del diodo dal circuito.
5. Collegare i puntali ai capi del diodo, notando la polarità.
6. Leggere l'indicazione sul display. Un diodo in buone condizioni ha una caduta di tensione diretta uguale a circa 0,6 V, mentre un diodo aperto o polarizzato inversamente genera la lettura OL.

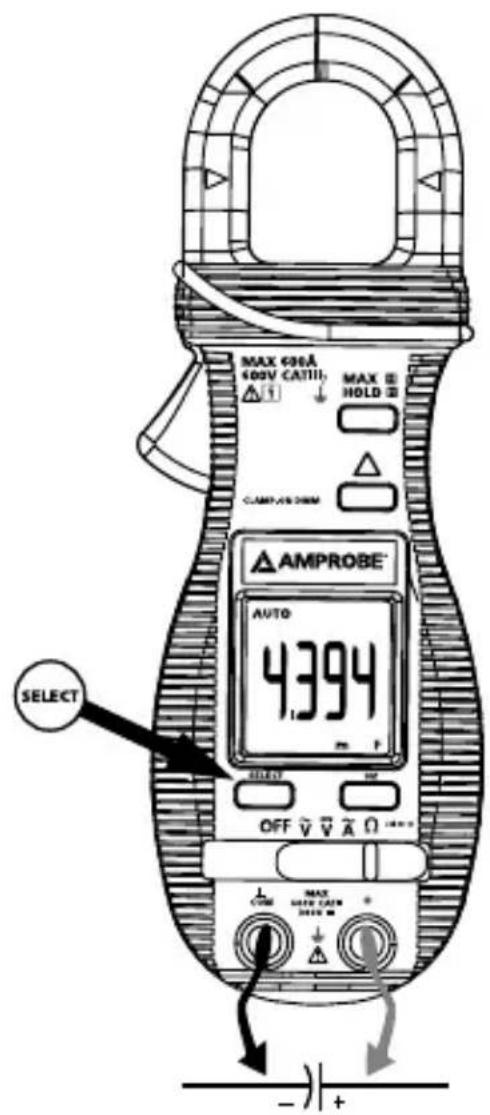

Misure di capacità Vedi Figura 7.

1. Portare il selettore nella posizione Ω e premere il pulsante SELECT finché non si visualizza μF.
2. Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale COM.
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.
4. Scaricare il condensatore usando un resistore da 100 kΩ.
5. Scollegare almeno un terminale del condensatore dal circuito.
6. Collegare i puntali ai capi del condensatore.
7. Leggere l'indicazione sul display.
8. Durante la misura di basse capacità, dell'ordine dei picofarad (pF), si può utilizzare la modalità di zero relativo per eliminare la capacità parassita dei cavi e dei circuiti di protezione interni del multimetro

Funzioni

HOLD H / MAX H

La funzione HOLD ferma la lettura sul display quando si preme il pulsante corrispondente. La funzione MAX confronta e visualizza il valore massimo misurato in tempi brevissimi, sino a 30 ms, con possibilità di impiego della modalità di selezione automatica della portata.

HOLD

Premere brevemente il pulsante HOLD per attivare questa funzione per tutte le modalità di misure. Per disattivare la funzione premere di nuovo il pulsante HOLD.

MAX

Mantenendo premuto il pulsante HOLD per almeno un secondo si attiva la funzione MAX HOLD per le modalità di misura di tensioni in corrente continua o alternata e di correnti. Per disattivare la funzione MAX HOLD, mantenere premuto il pulsante HOLD per almeno un secondo.

Modalità di zero relativo △

Questa modalità permette di visualizzare misure consecutive rispetto a un valore di riferimento memorizzato, ossia lettura sul display = valore misurato – valore memorizzato. Per attivare la modalità di zero relativo premere brevemente il pulsante △; premerlo di nuovo brevemente per disattivarla.

Funzione di spegnimento automatico

Quando il multimetro è acceso, questa funzione lo porta automaticamente in una modalità di basso consumo energetico se trascorrono circa 30 minuti senza che venga azionato un pulsante né il selettore. Per riportare il multimetro nel normale stato di funzionamento, premere un pulsante qualsiasi o portare il selettore nella posizione OFF e quindi in un'altra posizione. Portare sempre il selettore nella posizione OFF quando non si usa il multimetro.

AVVERTENZA

Per evitare scosse elettriche, prima di aprire l'involucro scollegare il multimetro da qualunque circuito, rimuovere i cavi di misura dai terminali d'ingresso e portare il selettore nella posizione OFF. Non usare il multimetro con l'involucro aperto.

Ricerca guasti

Se il multimetro non funziona, controllare la pila, i cavi di misura, ecc. e sostituire come necessario. Riesaminare le procedure descritte in questo manuale. Se il terminale d'ingresso tensione-resistenza del multimetro viene sottoposto a transitori di alta tensione (in genere causati da fulmini o sovracorrenti/ sovratensioni da commutazione dell'impianto) in condizioni di funzionamento accidentali o anomale, intervengono gli spinterometri e i fusibili di cui è dotato il multimetro per proteggere l'utente e lo strumento. La maggior parte delle funzioni di misura attraverso questo terminale si presenta come un circuito aperto. Gli spinterometri e i fusibili devono quindi essere sostituiti da un tecnico qualificato. Vedere la GARANZIA LIMITATA per richiedere un intervento di riparazione come previsto dalla garanzia.

Pulizia e custodia

Pulire periodicamente l'involucro con un panno umido e detergente neutro; non utilizzare abrasivi o solventi. Se il multimetro non deve essere adoperato per più di 60 giorni, rimuovere la pila e conservarla separatamente.

Sostituzione della pila

Il multimetro utilizza una pila a bottone da 3 V, IEC-CR2032. Rimuovere i cavi di misura, svitare le due viti che fissano il coperchio dello scomparto della pila, sulla parte inferiore dell'involucro, e togliere il coperchio. Estrarre la pila e sostituirla con una pila nuova, osservando la polarità, riposizionare il coperchio e avvitare le viti.

Display: a cristalli liquidi a 4000 conteggi, 3-3/4 cifre

Frequenza di aggiornamento: 3 volte al secondo, nominale

Polarità: automatica

Temperatura di esercizio: da 0 °C a 40 °C; umidità relativa < 80% a temperature sino a 31 °C, con riduzione lineare al 50% di umidità relativa a 40 °C

Altitudine: funzionamento sotto i 2000 m; usare il multimetro solo in locali chiusi

Temperatura di immagazzinaggio: da -20 °C a 60 °C, umidità relativa < 80% (con la pila rimossa).

Coefficiente di temperatura (valore nominale): 0,15 x (precisione specificata)/°C a 0 °C \~ 18 °C oppure 28 °C \~ 40 °C

Basso livello di tensione della batteria: meno di 2,4 V circa

Alimentazione: pila a bottone da 3 V IEC-CR2032

Consumo di potenza: 2,8 mA (valore tipico) per tutte le funzioni tranne la funzione di misura di correnti alternate, per la quale il valore tipico è di 3,3 mA

Time-out per lo spegnimento automatico: strumento inattivo per 30 minuti

Consumo di potenza dopo lo spegnimento automatico: 5 μA valore tipico

Dimensioni: 190 x 63 x 32 mm

Peso: 139 g circa

Apertura delle ganasce (diametro dei conduttori misurabili): 26 mm max

Accessori: cavi di misura, pila (inserita), manuale d'uso e custodia da trasporto morbida

Funzioni speciali: Max Hold 30 ms; Hold; zero relativo

CE Sicurezza: Soddisfa i requisiti di IEC/EN/UL 61010-1 Ed. 3.0, CAN/CSA C22.2 No. 61010-1-12 Ed. 3.0 per Categoria di misura III 600 V, IEC/EN 61010-2-032 Ed. 3.0, IEC/EN 61010-2-033 Ed. 1.0 and IEC/EN 61010-031 Ed. 1.1 (per i puntali), Grado di inquinamento 2.

Compatibilità elettromagnetica: Soddisfa tutti i requisiti applicabili della norma IEC/EN 61326-1.

Direttive CENELEC

Gli strumenti sono conformi alla Direttiva CENELEC sulla bassa tensione 2006/95/CE ed alla Direttiva sulla compatibilità elettromagnetica 2004/108/CE. Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all'apparecchiatura possono disturbare il circuito di misura. Inoltre gli strumenti di misura risponderanno a segnali indesiderati che possono essere presenti nel circuito di misura. Esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche.

Misure di tensione in corrente continua

Portata	Precisione
400,0 mV ±(0,3% + 4 cifre)
4,000; 40,00; 400,0 V ±(0,5% + 3 cifre)
600 V ±(1,0% + 4 cifre)
NMRR: >50 dB a 50 o 60Hz
CMRR: >120 dB a 0 Hz, 50 o 60 Hz, Rs = 1 kΩ
Impedenza d'ingresso: 10 MΩ, 30 pF nominale; (1000 MΩ alla portata di 400,0 mV)
Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs)

Misure di tensione in corrente alternata (50 Hz \~ 500 Hz)

Portata	Precisione
4,000; 40,00; 400,0 V ±(1,5% + 5 cifre)
600 V ±(2,0% + 5 cifre)
CMRR: >60 dB da 0 a 60 Hz, Rs = 1 kΩ
Fattore di cresta massimo: <1,75:1 a fondo scala e <3,5:1 a metàscala limitato alla fondamentale e allearmoniche, con riduzione nella larghezza dibanda AC specificata per il multimetro performe d’onda non sinusoidali

Impedenza d'ingresso: 10 MΩ, 30 pF nominale

Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs)

ACD-10 Plus: sensibilità al valore medio

ACD-10 TRMS-PLUS: sensibilità al vero valore efficace da 5% al 100% della portata

Misure di corrente alternata con la pinza (50 Hz o 60 Hz)

Portata

Precisione 1) 2) 3)

$$ 40,00; 400,0; 600 \text{ A} \pm (1,5\% + 8 \text{ cifre}) $$

Protezione dai sovraccarichi: Ganasce per la misura di correnti alternate:

600 A (valore efficace) continui

ACD-10 Plus: sensibilità al valore medio

ACD-10 TRMS-PLUS: sensibilità al vero valore efficace da 10% al

100% della portata

1) Errore max indotto da conduttori adiacenti percorsi da corrente: 0,05 A
2) La precisione specificata si applica dall'1% al 100% della portata e si riferisce a misure eseguite al centro delle ganasce; se il conduttore non è posizionato al centro, vengono introdotti i seguenti errori: aggiungere 2% alla precisione specificata per misure eseguite OLTRE i contrassegni sulle ganasce (verso l'apertura delle ganasce).
3) Aggiungere 8 cifre alla precisione specificata se la lettura è < 10% della portata

MISURE DI RESISTENZA

Portata

Precisione

$$ 400,0 \Omega \pm (0,8\% + 8 \text{ cifre}) $$

$$ 4,000; 40,00; 400,0 \text { k} \Omega \pm (0,6\% + 4 \text { cifre }) $$

$$ 4,000 \mathrm{M} \Omega \pm (1,0\% + 4 \text{ cifre}) $$

$$ 40,00 \mathrm{M} \Omega \pm (2,0\% + 4 \text{ cifre}) $$

Tensione di circuito aperto: 0,4 V DC tipica

Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs)

Funzione Sensibilità Portata Precisione

Conteggi del display: 5000

Risoluzione: 0,001Hz

Protezione dai sovraccarichi: Ganasce per la misura di correnti alternate: 600 A (valore efficace) continui

Protezione dai transitori: Terminali d'ingresso V AC: 6,5 kV (sovratensioni di 1,2/50 μs)

MISURE DI CAPACITÀ

Portata1)	Precisione2)3)
500,0 nF; 5.000 μF;	±(3,5% + 6 cifre)
50,00 μF; 500,0 μF;
3000μF

1) Ulteriore precisione alla portata di 50,00 nF non specificata

2) Precisioni con condensatore a film o di qualità superiore

3) Specificata con tensione della batteria maggiore di 2,8 V (circa metà del livello massimo di carica).

La precisione diminuisce gradualmente al 12% con tensione di segnalazione batteria scarica di circa 2,4 V.

Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs)

Prove di continuità con segnale acustico

Segnalazione acustica: tra 10 Ω e 120 Ω.

Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs)

Prova di diodi / Corrente di prova con tensione di circuito aperto

(Valore tipico) < 1,6 V DC a 0,25 mA

Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs)

Max Hold\* (laddove pertinente)

Precisione specificata ± 50 cifre per variazioni di durata > 25 ms

Figura 1

MAX 60kA 60kV CAFE MAX B HOLD B AMPROBE AUTO -302.1 mV OFF MAX HOLD HOLD B SELECT

Figura 2

MAX 40kA GAVE CATTR MAX HOLD AMPROBE AUTO 23.80 V OFF MAX HOLD COUNTER OFF ~

MAX 64kA 6kV CABB MAX 3 HOLD 2 AMPROBE 60.00- OFF HZ

MAX 500A 600V CATII MAX HOLD CLAMP NO MAX AMPROBE AUTO 108.7 OFF MAX 600V CATII 3445 A

Figura 3 Figura 4

Max 600A 600V CATII MAX B HOLD B CLAMP+ON MAX AMPROBE OL SELECT OFF √ V X Ω + + + + MAX CONC MAX CONC CATH MAX B

Figura 5

MAX 600A 600V CATIII MAX HOLD AMPROBE AUTO 19.97 KΩ OFF V̅ V̅ A Ω Ω

MAX 600A 600V CAT18 MAX B HOLD B CLAMP KON AMPROBE 0.589 SELECT OFF V V X Ω ***

Figura 6

MAX 606A COHV CATHI ↓ MAX B HOLD B CLAMP AND WM AMPROBE® AUTO 4.394 SELECT OFF V̅ V̅ A Ω MAX OFF CATHI HOLD M + - + - +

Figura 7

ACD-10 TRMS-PLUS, ACD-10 PLUS

Clamp Multimeters

Manual de uso
