MODE D'EMPLOI FZ4 FERROLI

Instructions d'utilisation et d'installation

5. CONFIGURATIONS « STAND ALONE 1 »....140

5.1 « UNE ZONE DIRECTE - SANS CAPTEUR EXTÉRIEUR » 140
5.2 « UNE ZONE DIRECTE - AVEC CAPTEUR EXTERIEUR » 140
5.3 « DEUX ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR » 141
5.4 « DEUX ZONES DIRECTES – AVEC CAPTEUR EXTÉRIEUR » 141
5.5 « TROIS ZONES DIRECTES - SANS CAPTEUR EXTÉRIEUR » 142
5.6 « TROIS ZONES DIRECTES - AVEC CAPTEUR EXTÉRIEUR »......142
5.7 « UNE ZONE MÉLANGÉE - SANS CAPTEUR EXTÉRIEUR » 142
5.8 « UNE ZONE MÉLANGÉE - AVEC CAPTEUR EXTÉRIEUR » 143
5.9 « DEUX ZONES MÉLANGÉES - SANS CAPTEUR EXTÉRIEUR ». 144
5.4 « DEUX ZONES MÉLANGÉES - AVEC CAPTEUR EXTÉRIEUR » 145

5.11 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE - SANS CAPTEUR EXTÉRIEUR » 145
5.12 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR » 146
5.13 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR » 146
5.14 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES - AVEC CAPTEUR EXTÉRIEUR » 147
5.15 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR » 147
5.16 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR » 148
5.17 « UN BALLON » 148
5.18 « UNE ZONE DIRECTE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR » 149
5.19 « UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR » 150
5.20 « DEUX ZONES DIRECTES ET UN BALLON - SANS CAPTEUR EXTÉRIEUR » 150
5.21 « DEUX ZONES DIRECTES ET UN BALLON - AVEC CAPTEUR EXTÉRIEUR » 151
5.22 « TROIS ZONES DIRECTES ET UN BALLON - SANS CAPTEUR EXTÉRIEUR »......151
5.23 « TROIS ZONES DIRECTES ET UN BALLON - AVEC CAPTEUR EXTÉRIEUR » 152
5.24 « UNE ZONE MÉLANGÉE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR » 153
5.25 « UNE ZONE MÉLANGÉE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR » 154
5.26 « UNE ZONE MÉLANGÉE. UNE ZONE DIRECTE ET UN BALLON - SANS CAPTEUR EXTÉRIEUR » 154
5.27 « UNE ZONE MÉLANGÉE. UNE ZONE DIRECTE ET UN BALLON - AVEC CAPTEUR EXTÉRIEUR » 155

6. CONFIGURATIONS « STAND ALONE 2 »......156

6.1 « UNE ZONE DIRECTE - SANS CAPTEUR EXTÉRIEUR » 156
6.2 « UNE ZONE DIRECTE - AVEC CAPTEUR EXTÉRIEUR » 157
6.3 « DEUX ZONES DIRECTES - SANS CAPTEUR EXTERIEUR » 157
6.4 « DEUX ZONES DIRECTES - AVEC CAPTEUR EXTÉRIEUR » 158
6.5 « TROIS ZONES DIRECTES - SANS CAPTEUR EXTÉRIEUR »......158
6.6 « TROIS ZONES DIRECTES - AVEC CAPTEUR EXTÉRIEUR » 159
6.7 « UNE ZONE MÉLANGÉE – SANS CAPTEUR EXTÉRIEUR » 159
6.8 « UNE ZONE MÉLANGÉE - AVEC CAPTEUR EXTÉRIEUR »....160
6.9 « DEUX ZONES MÉLANGÉES - SANS CAPTEUR EXTÉRIEUR » 161
6.10 « DEUX ZONES MÉLANGÉES - AVEC CAPTEUR EXTÉRIEUR » 161
6.11 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE - SANS CAPTEUR EXTÉRIEUR » 162
6.12 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR » 162
6.13 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES - SANS CAPTEUR EXTÉRIEUR » 163
6.14 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES - AVEC CAPTEUR EXTÉRIEUR » 163
6.15 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR » 164
6.16 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR » 164
6.17 « UN BALLON » 165
6.18 « UNE ZONE DIRECTE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR » 165
6.19 « UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR » 166
6.20 « DEUX ZONES DIRECTES ET UN BALLON - SANS CAPTEUR EXTÉRIEUR »....167
6.21 « DEUX ZONES DIRECTES ET UN BALLON - AVEC CAPTEUR EXTÉRIEUR » 168
6.22 « TROIS ZONES DIRECTES ET UN BALLON - SANS CAPTEUR EXTÉRIEUR » 168
6.23 « TROIS ZONES DIRECTES ET UN BALLON - AVEC CAPTEUR EXTÉRIEUR » 169
6.24 « UNE ZONE MÉLANGÉE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »......170
6.25 « UNE ZONE MÉLANGÉE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR » 171
6.26 « UNE ZONE MÉLANGÉE, UNE ZONE DIRECTE ET UN BALLON - SANS CAPTEUR EXTÉRIEUR » 171
6.27 « UNE ZONE MÉLANGÉE, UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »......173

7 CONFIGURATIONS « COMMUNICANT » 173

7.1 CONFIGURATIONS « COMMUNICANT » A/EC SANITAIRE (INTÉGRÉ À LA CHAUDIÈRE)....173

8 MENU SERVICE....173

TS" - MENU PARAMÈTRES TRANSPARENTS....174
* IN » - MENU INFORMATIONS 174
HI" - MENU HISTORIQUE (JOURNAL) 175
RE' - RESET HISTORIQUE (JOURNAL) 175

9 INDICATIONS PENDANT LE FONCTIONNEMENT....175

9.1 AFFICHEUR LCD ÉTEINT 175

10 FONCTIONS SUPPLÉMENTAIRES .... 175

10.1 MODE FH 175
10.2 REGLAGES IDENTIQUES POUR CHAQUE ZONE (TSP30)....175
10.3 VALIDATION POMPE AVEC CARTE EN STAND-BY (TSP34)....175
10.4 VALIDATION SONDE DÉPART CHAUFFAGE (TSP35) 175
10.5 FONCTIONNEMENT AVEC CHAUDIÈRE DÉFECTUEUSE (TSP36)....175
10.6 PROTECTION CONTRE LA LÉGIONELLOSE (TSP37)....176
10.7 MODE ETE/HIVER SUR CHAUDIERE (TSP38) 176
10.8 ANTIBLOCAGE 176
10.9. CARACTERISTIQUES DES CAPTEURS....176
10.10 RÉGLAGES UTILISATEUR....176
10.11 SONDE EXTÉRIEURE/TEMPÉRATURE ÉVOLUTIVE....176

ÍNDICE DE CONTENIDO

1 VISTA GENERAL....178

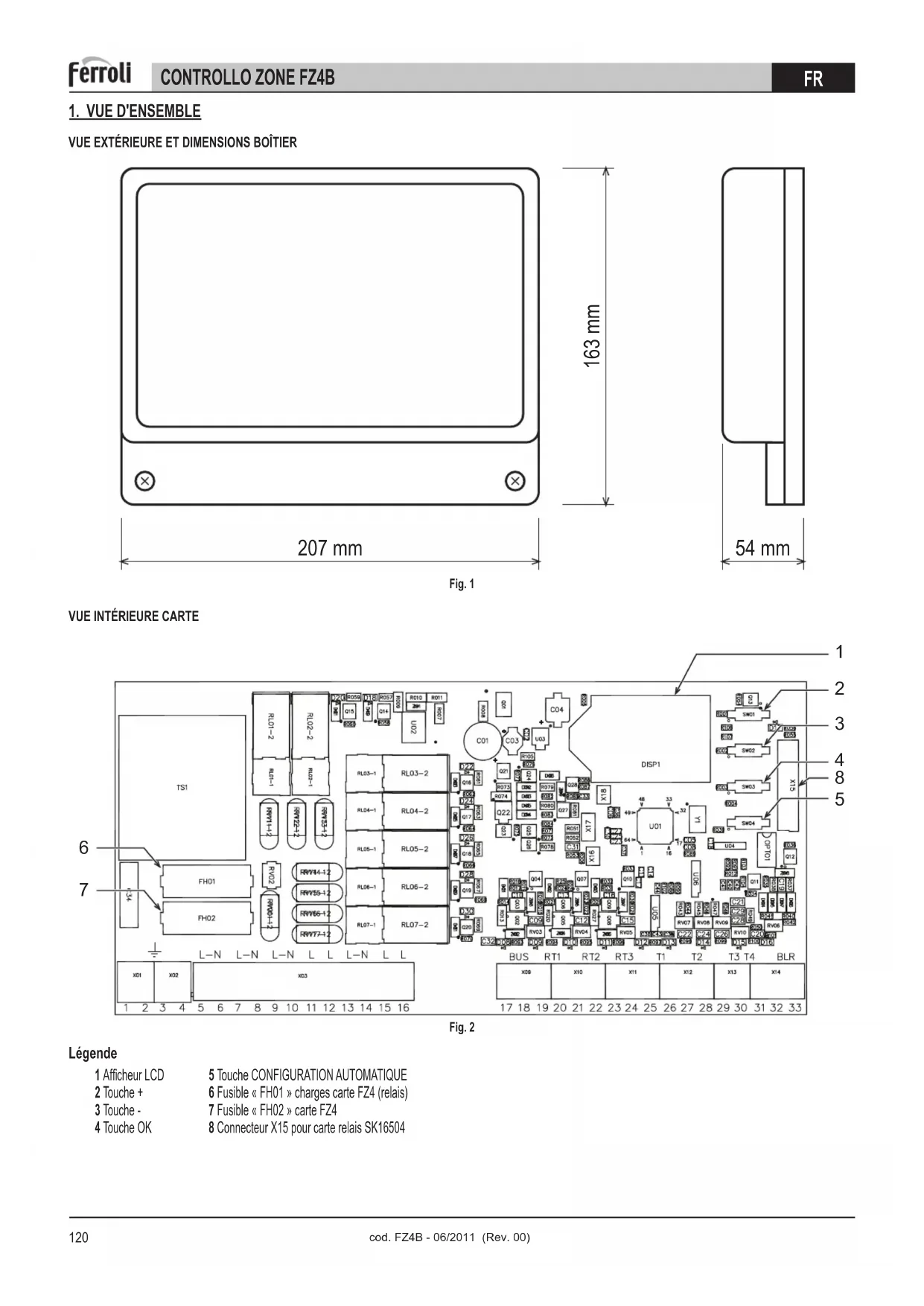

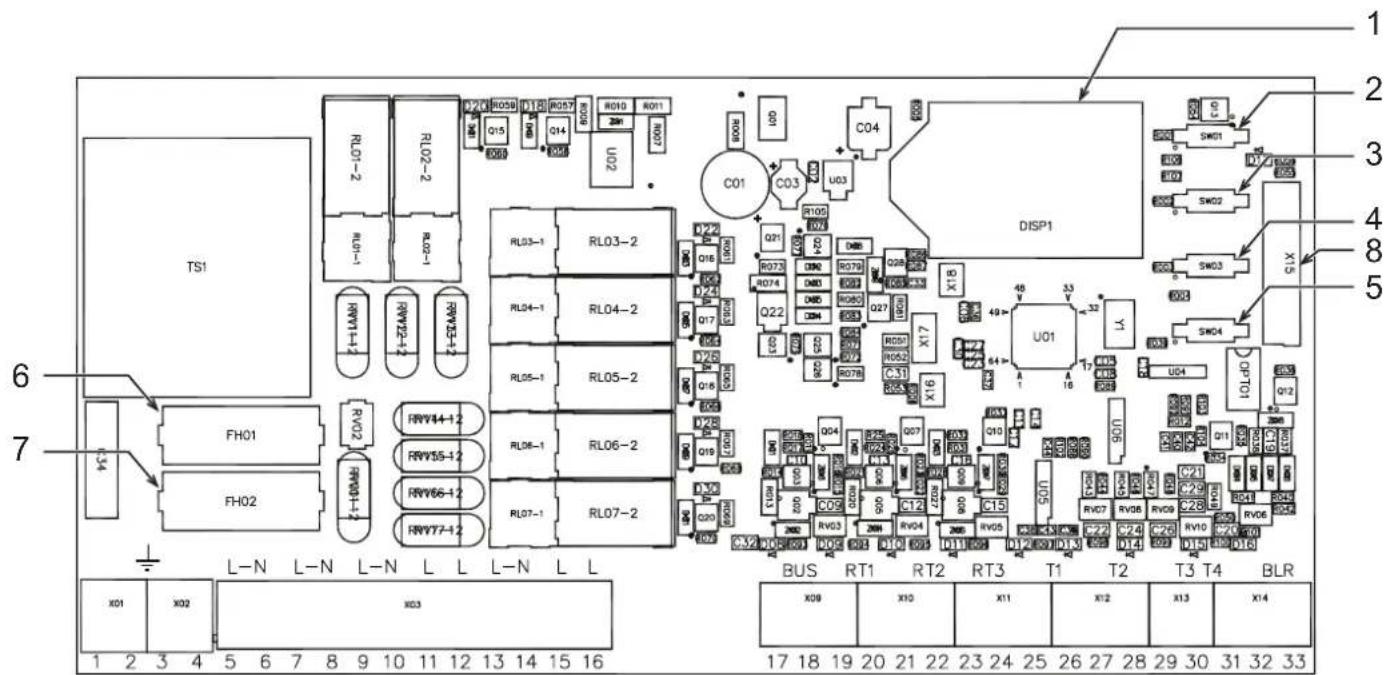

6 Fusible « FH01 » charges carte FZ4 (relais)

3 Touche -

7 Fusible « FH02 » carte FZ4

4 Touche OK

8 Connecteur X15 pour carte relais SK16504

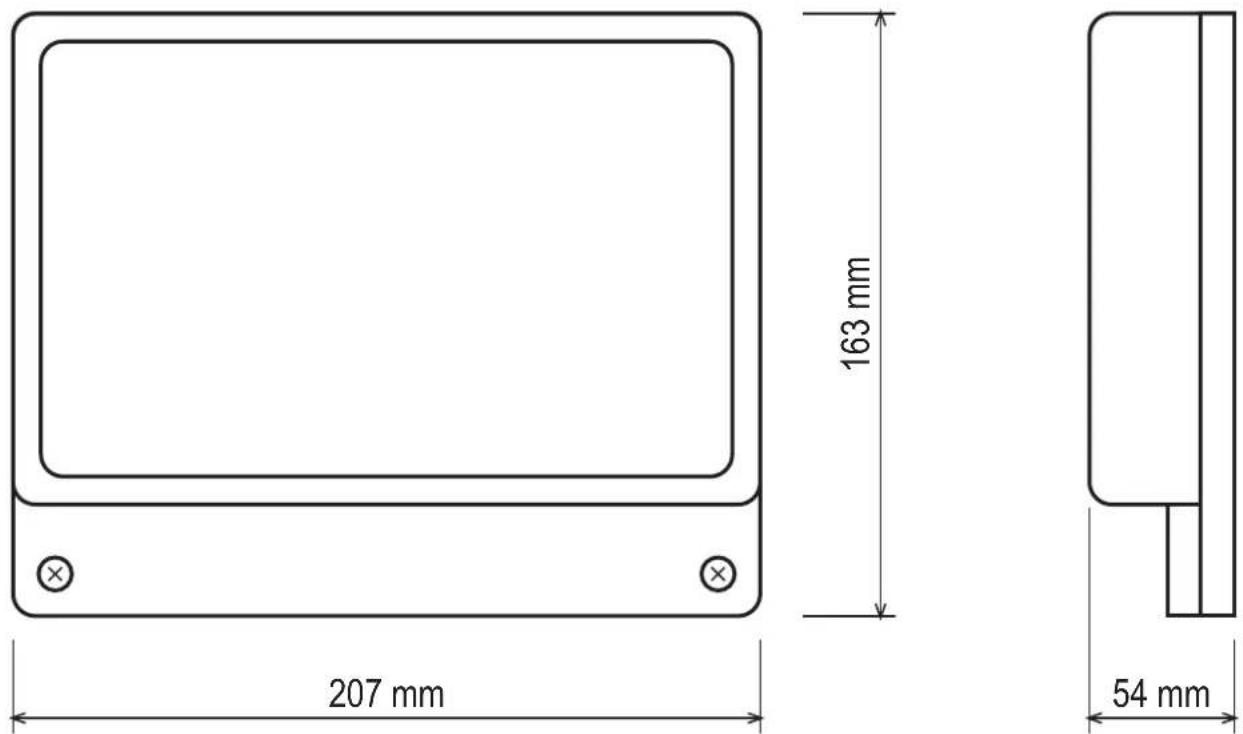

DESCRIPTION GÉNÉRALE

La carte FZ4B est un régulateur pour les installations à zones qui peut commander des zones directes, des zones mélangées et/ou un ballon. Les zones peuvent être commandées à travers une Chronocommande à distance OpenTherm ou des Chronothermostats On/Off (contact propre). Chaque zone peut disposer de ses propres paramètres de Température évolutive (avec sonde extérieure en option installée).

La carte FZ4B peut demander de la chaleur directement aux générateurs dotés du protocole OpenTherm ou aux générateurs dotés du protocole OpenTherm (On/Off), à travers la carte relais (avec sortie à contact propre) SK16504 présente dans le kit.

Toutes les installations peuvent être configurées automatiquement, à savoir :

1	Une zone directe	fi g. 6 - 7 page 124
2	Une zone directe avec temp. évolutive
3	Deux zones directes	fi g. 8 - 9 page 125
4	Deux zones directes avec temp. évolutive
5	Trois zones directes	fi g. 10 - 11 page 126
6	Trois zones directes avec temp. évolutive
7	Une zone mélangée	fi g. 12 - 13 page 127
8	Une zone mélangée avec temp. évolutive
9	Deux zones mélangées	fi g. 14 - 15 page 128
10	Deux zones mélangées avec temp. évolutive
11	Une zone mélangée + une zone directe	fi g. 16 - 17 page 129
12	Une zone mélangée + une zone directe avec temp. évolutive
13	Une zone mélangée + deux zones directes	fi g. 18 - 19 page 130
14	Une zone mélangée + deux zones directes avec temp. évolutive
15	Deux zones mélangées + une zone directe	fi g. 20 - 21 page 131
16	Deux zones mélangées + une zone directe avec temp. évolutive
17	Un ballon fi g. 22 - 23 page 132
18	Une zone directe + un ballon	fi g. 24 - 25 page 133
19	Une zone directe + un ballon avec temp. évolutive
20	Deux zones directes + un ballon	fi g. 26 - 27 page 134
21	Deux zones directes + un ballon avec temp. évolutive
22	Trois zones directes + un ballon	fi g. 28 - 29 page 135
23	Trois zones directes + un ballon avec temp. évolutive
24	Une zone mélangée + un ballon	fi g. 30 - 31 page 136
25	Une zone mélangée + un ballon avec temp. évolutive
26	Une zone mélangée + une zone directe + un ballon	fi g. 32 - 33 page 137
27	Une zone mélangée + une zone directe + un ballon avec temp. évolutive

La carte FZ4B est dotée d'un Menu Service qui permet de configurer les paramètres de l'installation, d'observer les températures des capteurs ou l'historique des anomalies. Des Led présentes sur le circuit imprimé fournissent le diagnostic de toutes les entrées et de toutes les sorties de la carte FZ4B.

CONTENU DU KIT DONNÉES TECHNIQUES
Qté Description
1	Carte FZ4B
2	Sonde NTC L=2500mm
1	Sachet pour vis
6	Serre-câble
12	Vis autotar. TC 3,5x19 UNI6954
2 x 2	Goujons D.5x25
2 x 2	Vis 4x30 TPS
1	Livret d'instructions FZ4B
1	Carte SKI6504

Temp ambiante :

Mode de fonctionnement : -10°C ÷ +60°C

Remisage et transport -25°C ÷ +80°C

Humidité ambiante maximum 90% à 40°C

Montage :

Mural

Plage alimentation électrique:

230Vca +10% -15%, 50Hz

Courant total absorbé :

5VA @ 230Vca (sans charge)

Caractéristiques sorties 230Vca :

Courant nominal relais de sortie = 5A@250Vca (charge maxi admise : 1A 230Vca cos φ 0.7)

Caractéristiques fusible:

2 x 250Vca 2A fast 5x20

2. INSTALLATION

2.1 MONTAGE

Attention!

Avant d'ouvrir l'habillage, vérifier que le courant est complètement coupé.

Le montage doit être effectué exclusivement dans un local fermé et sec. Pour garantir le bon fonctionnement de l'appareil, vérifier que le lieu d'installation n'est pas sujet à de forts champs magnétiques. Le régulateur doit être séparé du secteur par un dispositif supplémentaire (distance minimum d'espacement sur tous les pôles 3 mm), ou avec un dispositif de coupure conforme aux normes en vigueur. En phase d'installation, veiller à ce que le câble de branchement électrique et les câbles des sondes restent séparés.

2.2. INSTALLATION

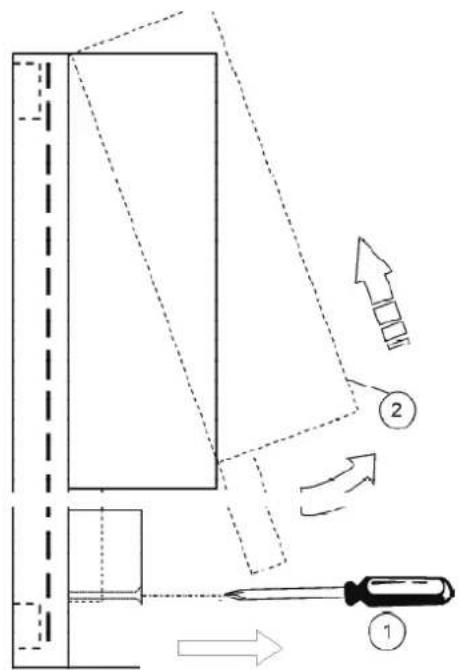

Avant l'installation, enlever la partie avant du boîtier en soulevant le point 1 (fig.3) à l'aide d'un tournevis ; soulever ensuite la partie avant du boîtier comme le montre le point 2 (fi g.3) :

Fixer la partie arrière du contrôle de zones (fig. 4) au mur, avec le jeu de vis de fixation fourni. Procéder au câblage en respectant les schémas du paragraphe suivant. Refermer le tout en répétant la séquence précédente en sens inverse.

Après avoir coupé l'alimentation électrique de la chaudière, effectuer le câblage à l'aide du bornier présent sur l'unité de contrôle des zones (fig. 5).

L-N L-N L-N L L L-N L L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

Fig. 5

Pour les connexions basse tension (bornes : 17-33), utiliser des câbles ayant une section de 2,5 mm2 max. en veillant à ce que leur parcours ne soit le même que celui des câbles à tension du secteur. La longueur maximum des câbles ne doit pas dépasser 50 m. Pour les connexions à tension du secteur (bornes 5-16) et de terre (bornes 1-4), utiliser des câbles ayant une section de 4,0 mm2 maximum.

Relier l'alimentation électrique permanente de l'unité de contrôle des zones aux bornes 5(L) et 6(N) ; brancher le câble de communication avec la carte de la chaudière (bornes Chronocommande à distance Opentherm) aux bornes 32 et 33 (BLR) ; relier éventuellement la sonde extérieure (en option) aux bornes 30 et 31 (T4) si la connexion n'est pas disponible sur la carte de la chaudière. Pour le reste du câblage, suivre les schémas des paragraphes qui suivent.

La régulation ambiante peut se faire par le biais de la Chronocommande à distance (OpenTherm) et/ou le Chronothermostat d'ambiance (uniquement avec contact propre).

Toutefois, il est recommandé d'utiliser au moins une Chronocommande à distance pour faciliter les programmations Utilisateur et Installateur.

Demande au générateur

L'unité de contrôle des zones peut demander de la chaleur au générateur de 3 façons différentes, quel que soit le type de schéma à suivre.

Avant tout, il sera donc nécessaire de faire un choix parmi :

1 - Communicant : Générateur doté du protocole Opentherm

FZ4B X07 X02 X15 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 BUS RT1 RT2 RT3 T1 T2 T3T4 BLR X08 X10 X11 X12 X13 X14 A

Procéder au branchement « chaudière » A en débranchant la carte relais (avec sortie contact propre) réf. SK16504.

A - Relier à la chronocommande à distance Opentherm chaudière (139)

2 - Stand alone 1 : Générateur ne disposant pas du protocole Opentherm (ON/OFF)

FZ4B X15 SCHEDA RELÉ SK16504 BUS RT1 RT2 RT3 T1 T2 T3T4 BLR X18 X19 X11 X12 X13 X14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 X10 X29 X30 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

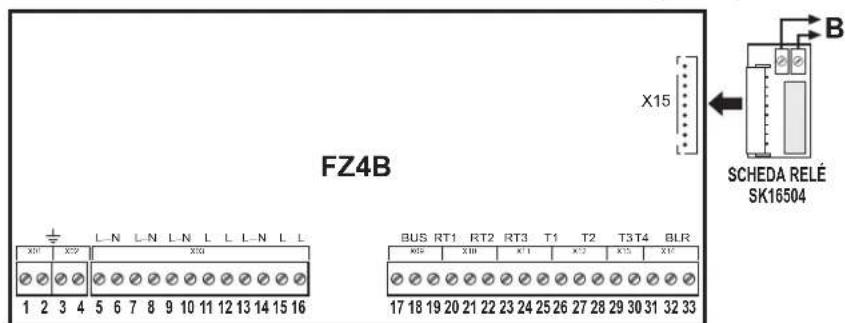

Procéder au branchement « chaudière » B en branchant la carte relais (avec sortie contact propre) réf. SK16504

B - Relier au thermostat d'ambiance on/off chaudière (72)

3 - Stand alone 2 : Générateur ne disposant pas du protocole Opentherm (ON/OFF) avec contrôle de température

FZ4B X15 L-N L-N L-N L L-NL L L X04 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X04 X03 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 C

Procéder au branchement « chaudière » B en branchant la carte relais (avec sortie contact propre) réf. SK16504.

Procéder au branchement « capteur » C.

B - Relier au thermostat d'ambiance on/off chaudière (72)

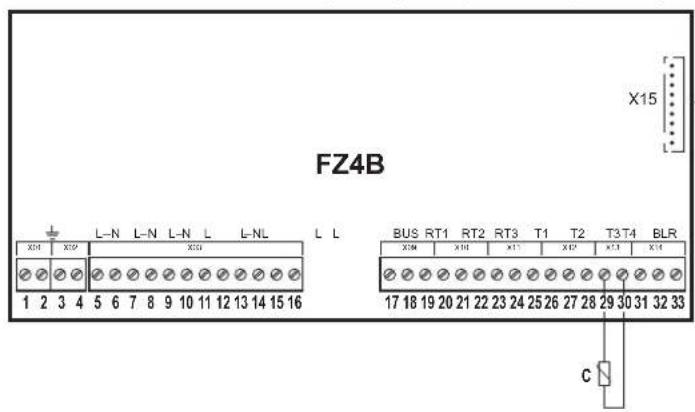

C - Capteur départ générateur

Une zone directe

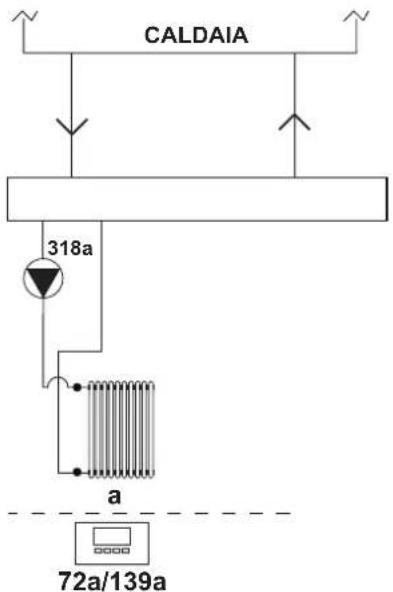

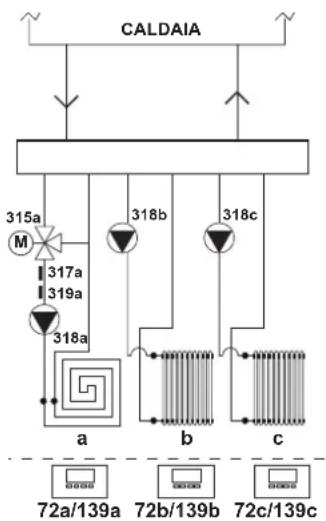

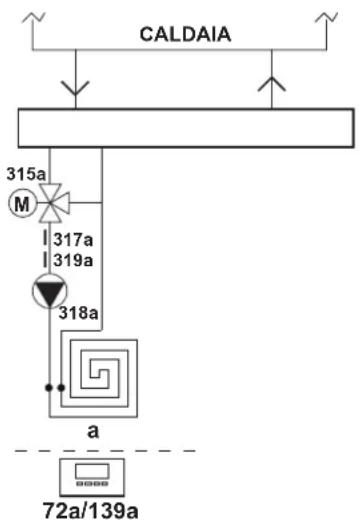

Schéma de principe

Fig. 6

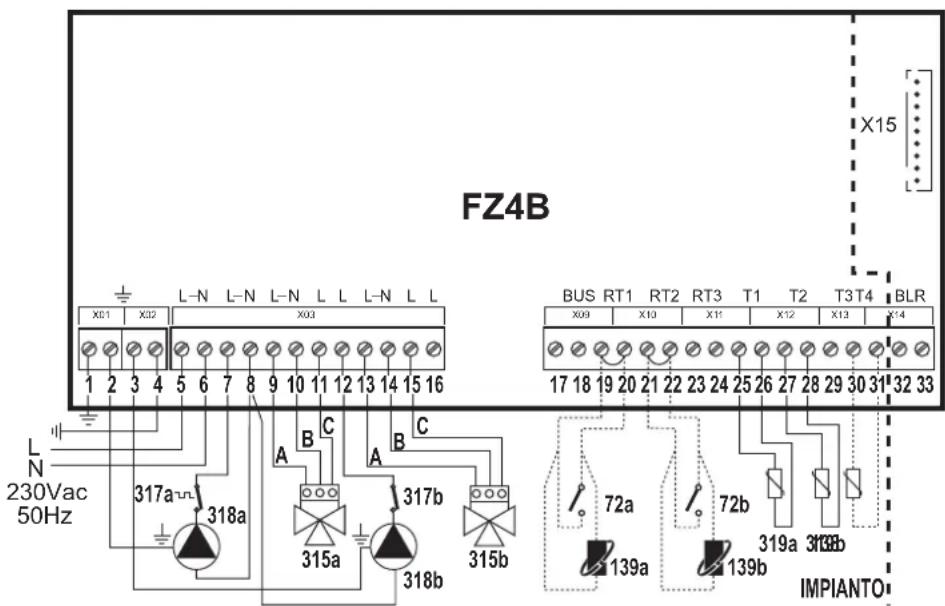

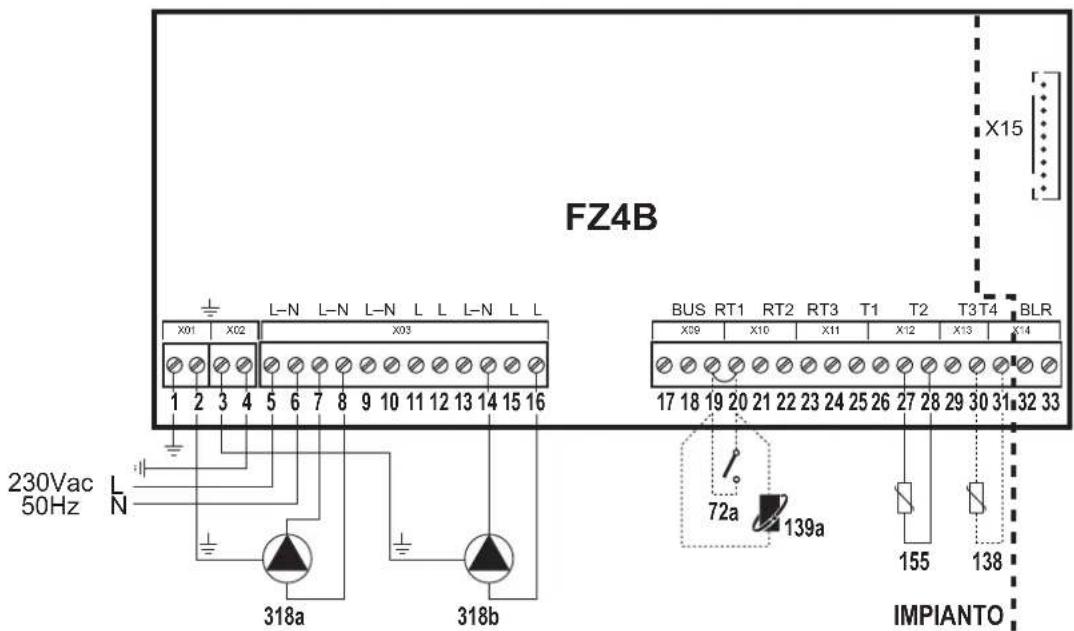

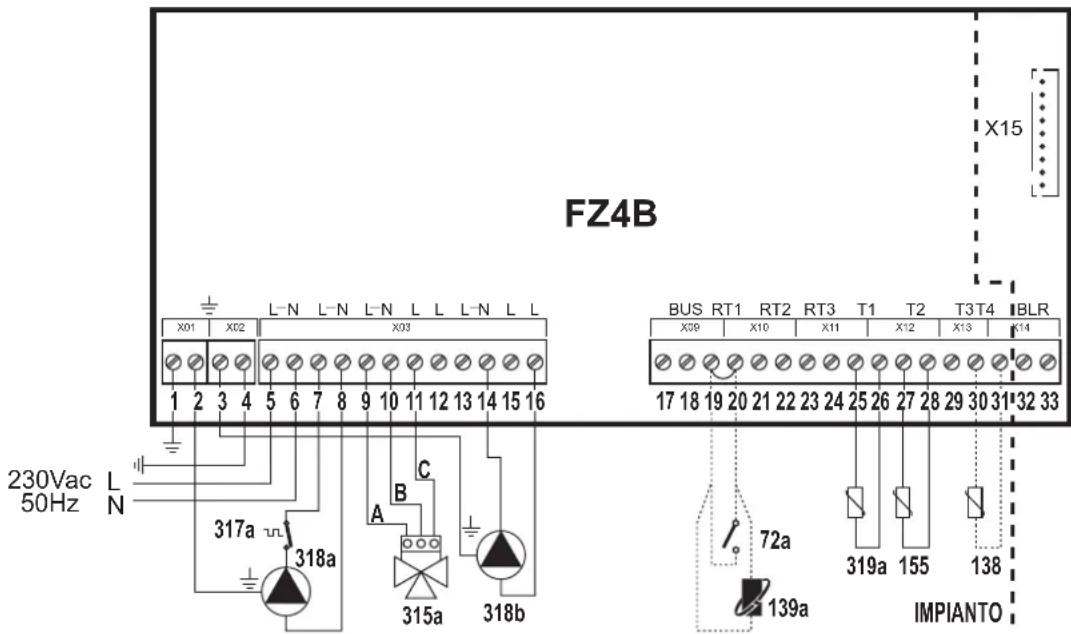

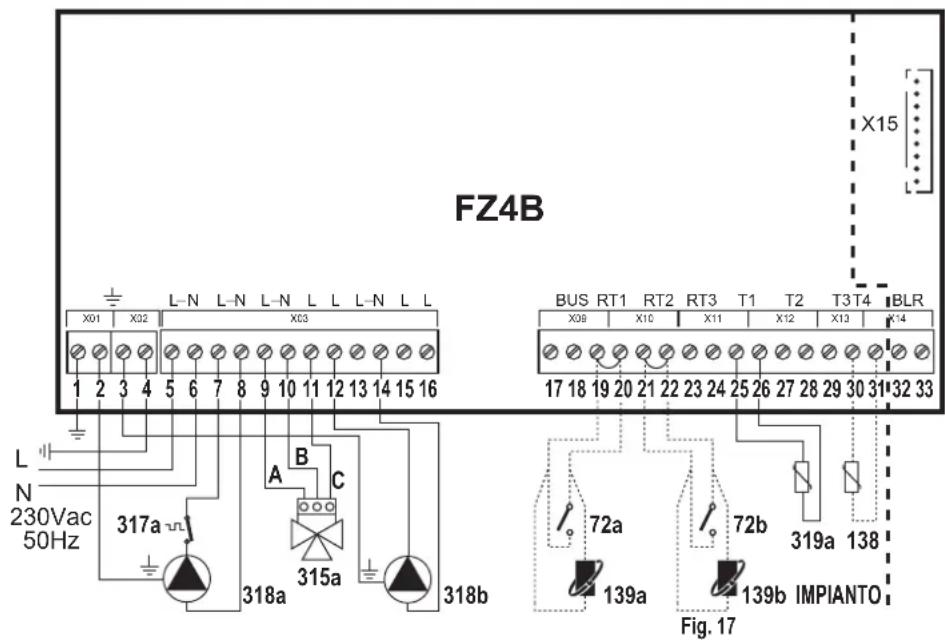

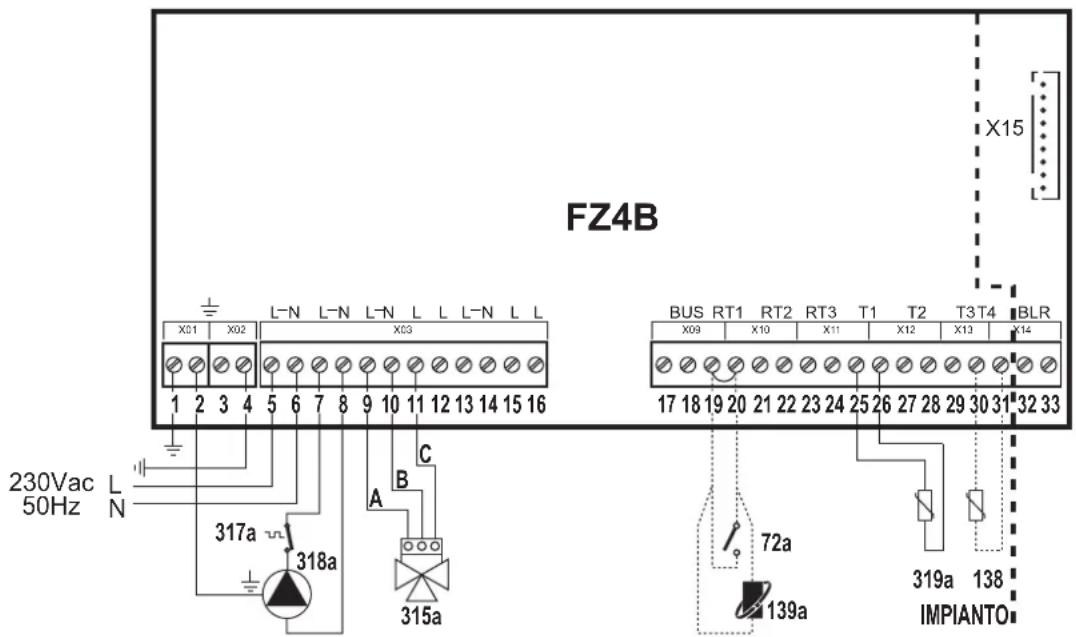

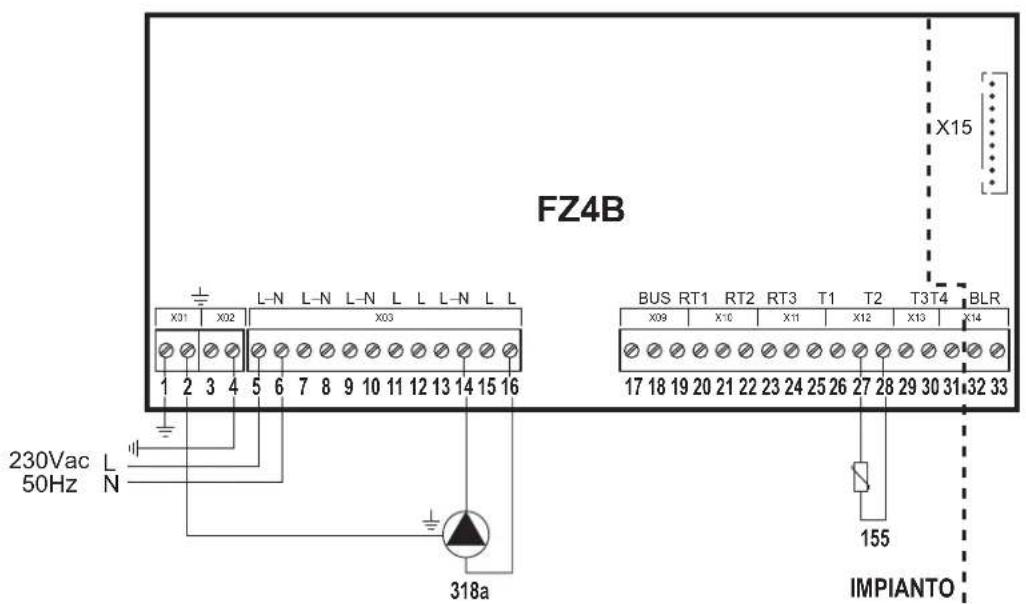

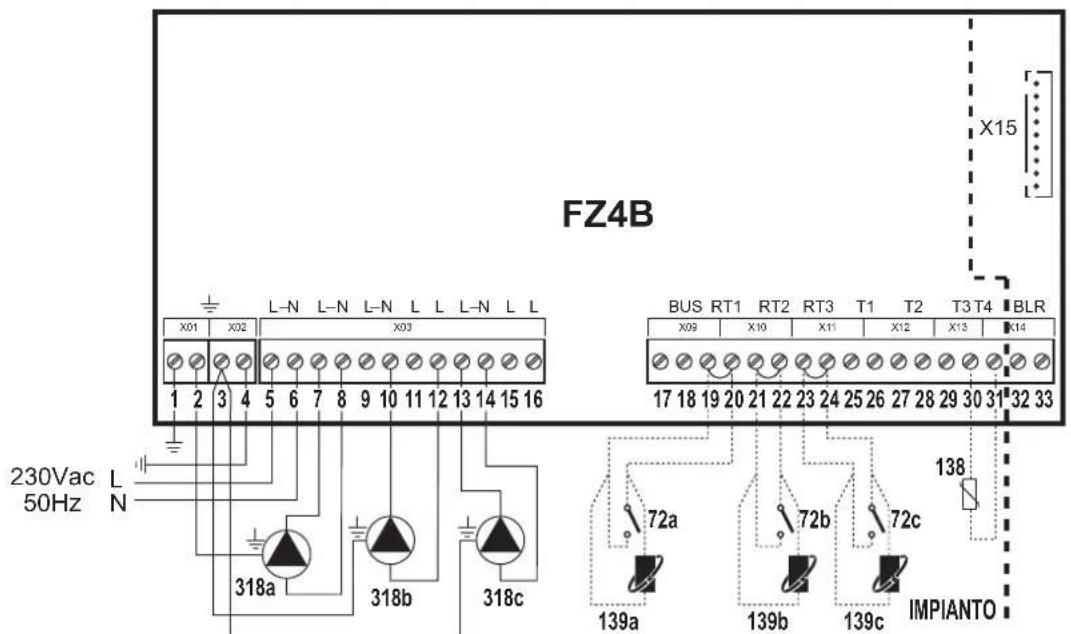

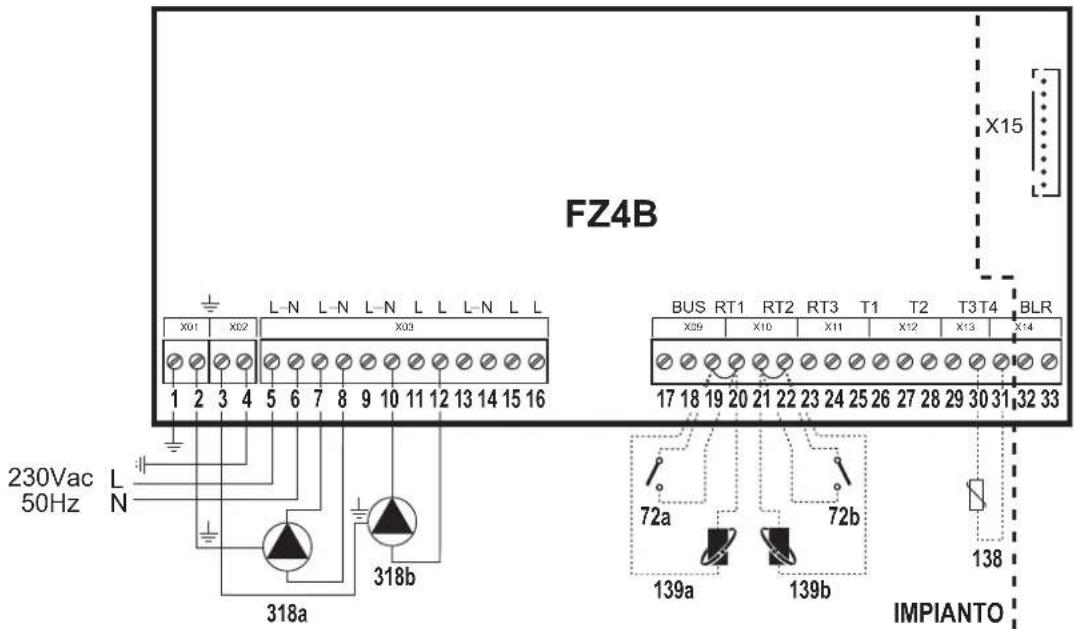

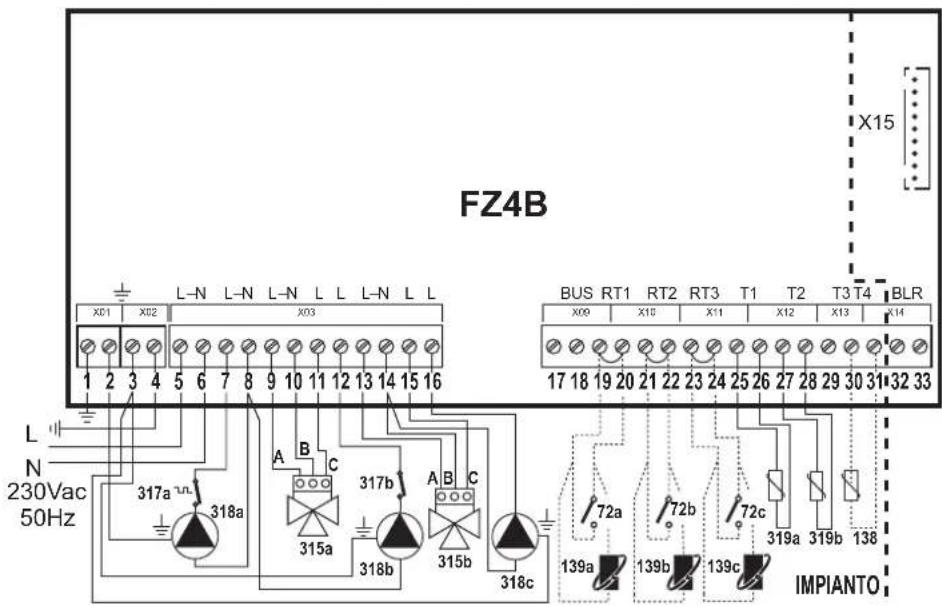

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

72a/139a

318a

318a

72a/139a

138

FZ4B X01 X02 X03 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 50Hz 318a BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 139a IMPIANTO 138

Fig. 7

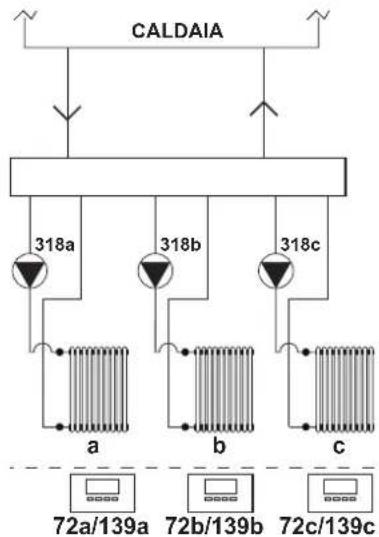

Légende

72a Thermostat d'ambiance 1ère zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (directe)
318a Circulateur 1ère zone (directe)

a 1ère zone (directe)
— Câblage nécessaire
- - - - Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

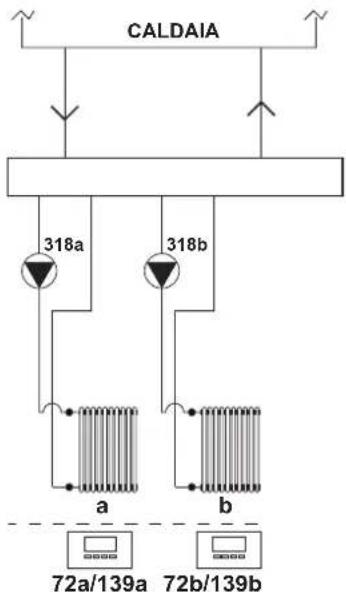

Deux zones directes

Schéma de principe

Fig. 8

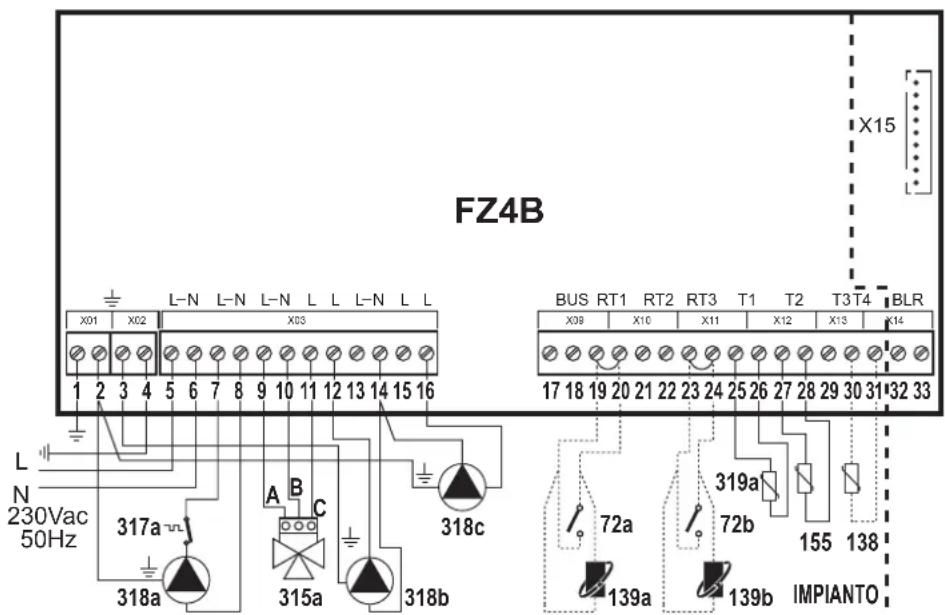

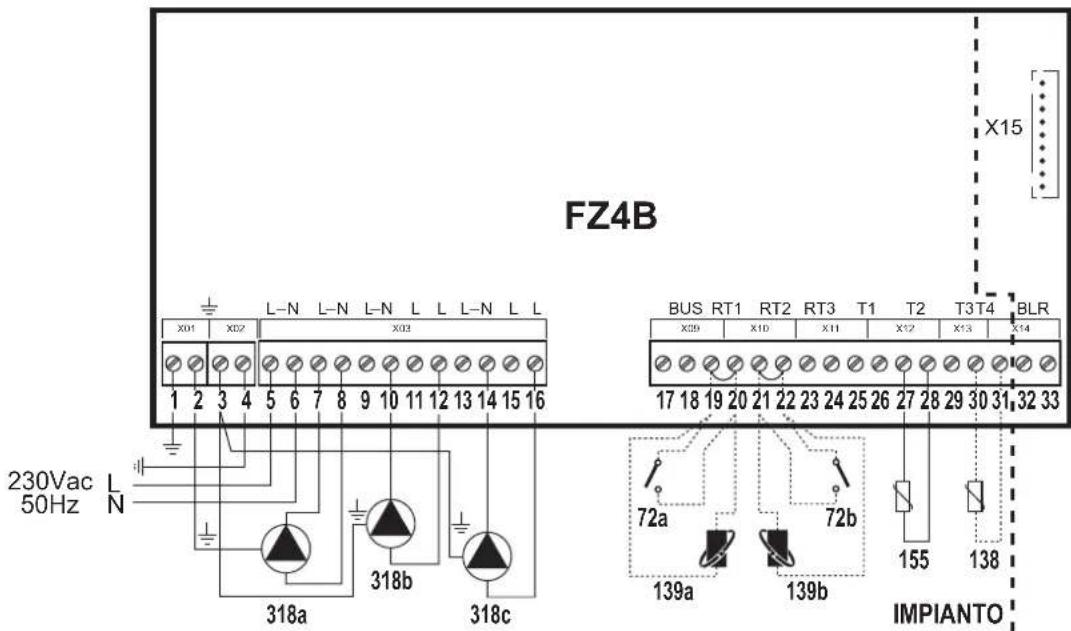

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2

RT3 T1 T2

T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

72a/139a

72b/139b

318a

318a

318b

318b

72a/139a

72b/139b

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L 50Hz N 318a 318b BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 139a 139b IMPIANTO 138

Fig. 9

Légende

72a Thermostat d'ambiance 1ère zone (directe)
72b Thermostat d'ambiance 2e zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (directe)
139b Chronocommande à distance 2e zone (directe)

318a Circulateur 1ère zone (directe)

318b Circulateur 2ème zone (directe)

a 1ère zone (directe)
b 2ème zone (directe)
— Câblage nécessaire
- - - - Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

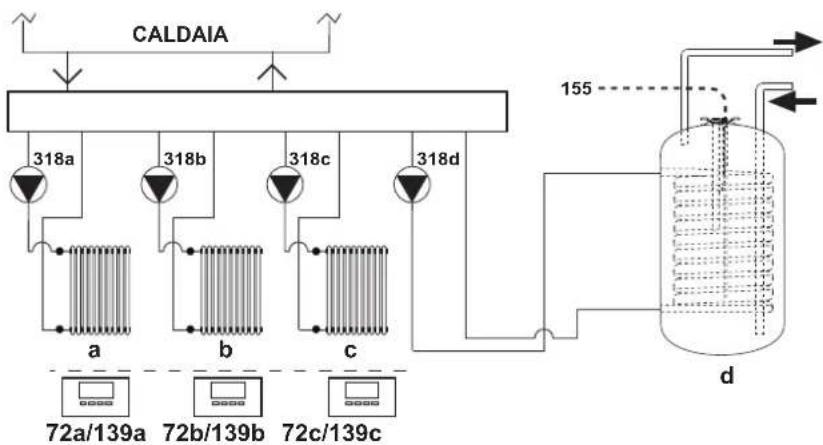

Trois zones directes

Schéma de principe

Fig. 10

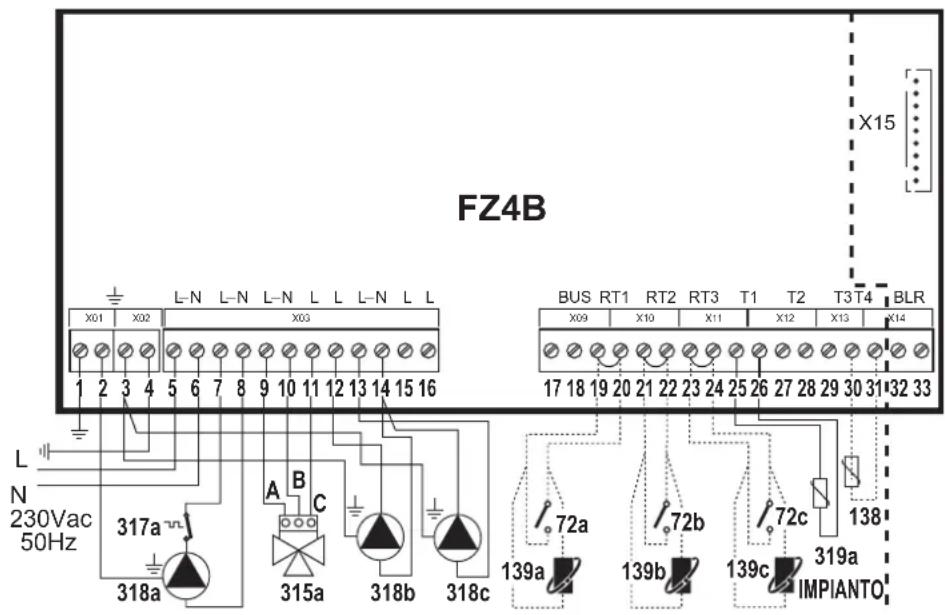

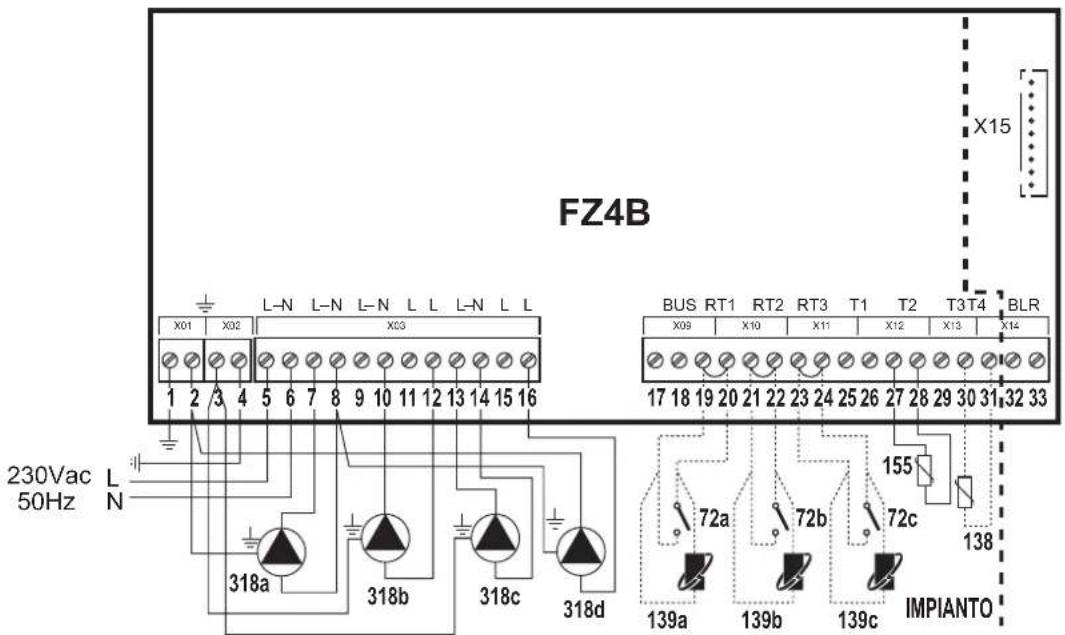

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

72c/139c

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

72c/139c

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 50Hz 318a 318b 318c 72a 72b 72c 139a 139b 139c IMPIANTO X15

Fig. 11

Légende

72a Thermostat d'ambiance 1ère zone (directe)
72b Thermostat d'ambiance 2e zone (directe)
72c Thermostat d'ambiance 3e zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (directe)
139b Chronocommande à distance 2e zone (directe)
139c Chronocommande à distance 3e zone (directe)

318a Circulateur 1ère zone (directe)
318b Circulateur 2ème zone (directe)
318c Circulateur 3ème zone (directe)

a 1ère zone (directe)
b 2ème zone (directe)
c 3ème zone (directe)
— Câblage nécessaire
---- Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

Une zone mélangée

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE.

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

Fig. 12

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2

RT3 T1 T2

T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

72a/139a

319a

318a

318a

315a - A

315a - B

315a - C

72a/139a

319a

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 317a 318a A B C 315a BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 139a 319a 138 IMPIANTO

Fig. 13

Légende

72a Thermostat d'ambiance 1ère zone (mélangée)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (mélangée)
315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE

B = NEUTRE

C = PHASE DE FERMETURE

317a Thermostat de sécurité 1ère zone (mélangée)
318a Circulateur 1ère zone (mélangée)
319a Capteur départ 1ère zone (mélangée)

a 1ère zone (mélangée)

— Câblage nécessaire
- - - - Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

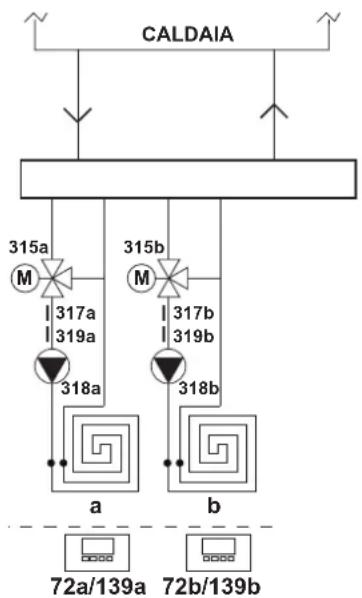

Deux zones mélangées

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE.

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2

RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B

315b - C

72a/139a

72b/139b

319a

319b

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B

315b - C

72a/139a

72b/139b

319a

319b

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a 318a A B C 315a 317b 315b BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 319a 319b IMPIANTO

Fig. 15

72a Thermostat d'ambiance 1ère zone (mélangée)

72b Thermostat d'ambiance 2e zone (mélangée)

138 Sonde extérieure

Chronocommande à distance 1ère zone

139a (mélangée)

Chronocommande à distance 2e zone (mélan-

139b gée)

315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE
B = NEUTRE
C = PHASE DE FERMETURE

315b Soupape thermostatique 2e zone (mélangée)

A = PHASE D'OUVERTURE
B = NEUTRE
C = PHASE DE FERMETURE

317a Thermostat de sécurité 1ère zone (mélangée)

317b Thermostat de sécurité 2e zone (mélangée)
318a Circulateur 1ère zone (mélangée)
318b Circulateur 2e zone (mélangée)
319a Capteur départ 1ère zone (mélangée)
319b Capteur départ 2e zone (mélangée)

a 1ère zone (mélangée)
b 2e zone (mélangée)
— Câblage nécessaire
---- Câblage en option

En cas de configuration Stand Alone 2, commander l'accessoire sonde NTC réf. 1KWMA11W (2 m) ou réf. 043005X0 (5 m)

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

Une zone mélangée et une zone directe

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE.

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

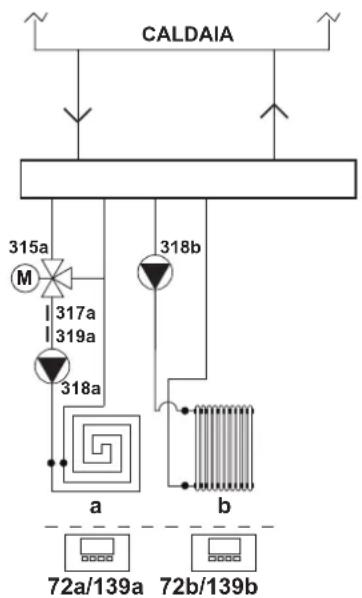

Fig. 16

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

72b/139b

319a

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

72b/139b

319a

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz A B C 317a 318a 315a 318b BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X08 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 319a 138 Fig. 17 139a 139b IMPIANTO

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

72a Thermostat d'ambiance 1ère zone (mélangée)
72b Thermostat d'ambiance 2e zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (mélangée)
139b Chronocommande à distance 2e zone (directe)
315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE
B = NEUTRE
C = PHASE DE FERMETURE

317a Thermostat de sécurité 1ère zone (mélangée)
318a Circulateur 1ère zone (mélangée)
318b Circulateur 2e zone (directe)
319a Capteur départ 1ère zone (mélangée)

a 1ère zone (mélangée)

b 2ème zone (directe)

— Câblage nécessaire
- - - - Câblage en option

Une zone mélangée et deux zones directes

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE,

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

Fig. 18

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2

RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318c

318b/318c

72a/139a

72b/139b

72c/139c

319a

318a

318a

315a - A

315a - B

315a - C

318b

318c

318b/318c

72a/139a

72b/139b

72c/139c

319a

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a A B C 315a 318b 318c BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 72c 139a 139b 139c 319a IMPIANTO X15

Fig. 19

72a Thermostat d'ambiance 1ère zone (mélangée)
72b Thermostat d'ambiance 2e zone (directe)
72c Thermostat d'ambiance 3e zone (directe)
138 Sonde extérieure

Chronocommande à distance 1ère zone

139a (mélangée)
139b Chronocommande à distance 2e zone (directe)
139c Chronocommande à distance 3e zone (directe)
315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE

B = NEUTRE

C = PHASE DE FERMETURE

317a Thermostat de sécurité 1ère zone (mélangée)
318a Circulateur 1ère zone (mélangée)
318b Circulateur 2e zone (directe)
318c Circulateur 3e zone (directe)
319a Capteur départ 1ère zone (mélangée)

a 1ère zone (mélangée)
b 2e zone (directe)
c 3e zone (directe)

— Câblage nécessaire

---- Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

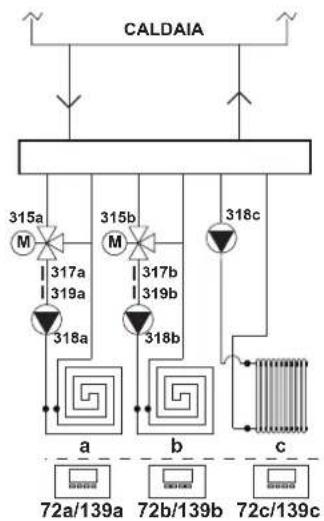

Deux zones mélangées et une zone directe

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE.

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

Fig. 20

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B/318c

315b - C

318c

72a/139a

72b/139b

72c/139c

319a

319b

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B/318c

315b - C

318c

72a/139a

72b/139b

72c/138c

319a

319b

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a v. 318a A B C 315a 317b 315b A B C 318c 72a 72b 72c 319a 319b 319c IMPIANTO BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

Fig. 21

72a Thermostat d'ambiance 1ère zone (mélangée)
72b Thermostat d'ambiance 2e zone (mélangée)
72c Thermostat d'ambiance 3e zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (mélangée)
139b Chronocommande à distance 2e zone (mélangée)
139c Chronocommande à distance 3e zone (directe)
315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE
B = NEUTRE
C = PHASE DE FERMETURE

315b Soupape thermostatique 2e zone (mélangée)

A = PHASE D'OUVERTURE
B = NEUTRE
C = PHASE DE FERMETURE

317a Thermostat de sécurité 1ère zone (mélangée)
317b Thermostat de sécurité 2e zone (mélangée)
318a Circulateur 1ère zone (mélangée)
318b Circulateur 2e zone (mélangée)
318c Circulateur 3e zone (directe)
319a Capteur départ 1ère zone (mélangée)
319b Capteur départ 2e zone (mélangée)

a 1ère zone (mélangée)
b 2e zone (mélangée)
c 3e zone (directe)

— Câblage nécessaire

---- Câblage en option

En cas de configuration Stand Alone 2, commander l'accessoire sonde NTC réf. 1KWMA11W (2 m) ou réf. 043005X0 (5 m)

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

Un circuit ballon

Schéma de principe

CALDAIA 318a 155 a

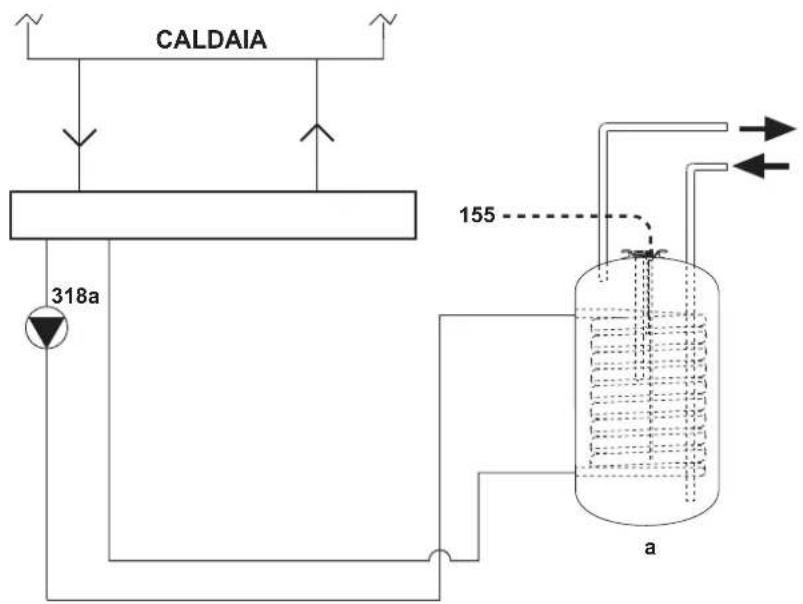

Fig. 22

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2

RT3 T1 T2

T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

155

FZ4B X15 L-N L-N L-N L L L-N L L X03 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 50Hz 318a IMPIANTO

Fig. 23

Légende

318a Circulateur ballon

155 Sonde ballon

a Circuit ballon

— Câblage nécessaire

---- Câblage en option

En cas d'utilisation d'un thermostat ballon (non fourni), commander le kit accessoire, réf. 013017X0 (à brancher à la place de la sonde ballon)

Une zone directe et un circuit ballon

Schéma de principe

• Gestion priorité/simultanéité avec paramètre FZ4B P25

• Gestion Economy/Confort uniquement avec commande à distance

Fig. 24

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

72a/139a

155

318a

318a

318b

318b

72a/139a

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 318a 318b 72a 139a 155 138 IMPIANTO

Fig. 25

Légende

72a Thermostat d'ambiance 1ère zone (directe) a 1ère zone (directe)

138 Sonde extérieure

139a Chronocommande à distance 1ère zone (directe)

318a Circulateur 1ère zone (directe)

318b Circulateur ballon

155 Sonde ballon

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

En cas d'utilisation d'un thermostat ballon (non fourni), commander le kit accessoire, réf. 013017X0 (à brancher à la place de la sonde ballon)

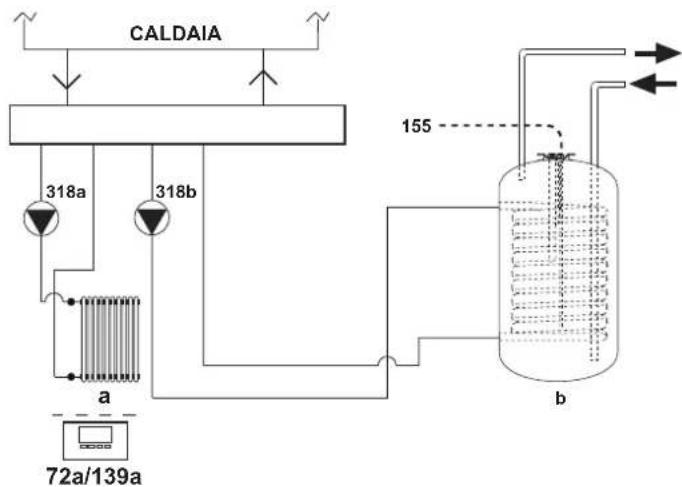

Une zone directe et un circuit ballon

Schéma de principe

• Gestion priorité/simultanéité avec paramètre FZ4B P25

• Gestion Economy/Confort uniquement avec commande à distance

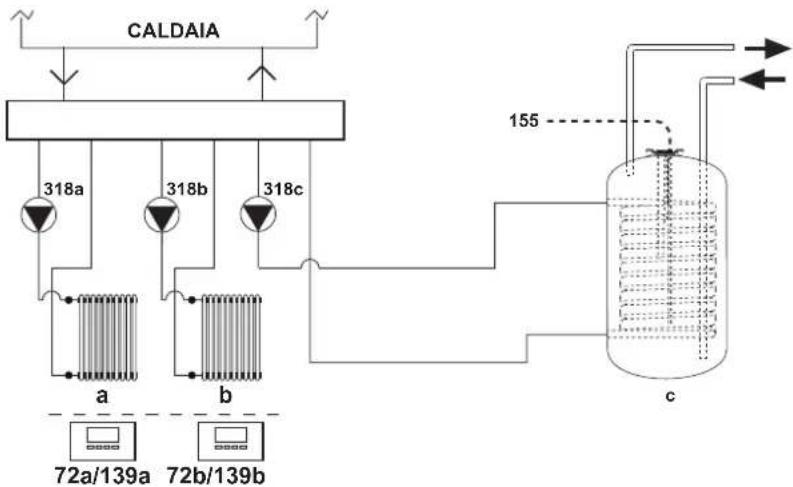

Fig. 26

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

FZ4B X01 X02 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 50Hz 318a 318b 318c BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 155 138 IMPIANTO

Fig. 27

Légende

72a Thermostat d'ambiance 1ère zone (directe)

72b Thermostat d'ambiance 2e zone (directe)

138 Sonde extérieure

139a Chronocommande à distance 1ère zone (directe)

139b Chronocommande à distance 2e zone (directe)

155 Sonde ballon

318a Circulateur 1ère zone (directe)

318b Circulateur 2e zone (directe)

318c Circulateur ballon

a 1ère zone (directe)

b 2e zone (directe)

c Circuit ballon

— Câblage nécessaire

- - - - Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

En cas d'utilisation d'un thermostat ballon (non fourni), commander le kit accessoire, réf. 013017X0 (à brancher à la place de la sonde ballon)

Trois zones directes et un circuit ballon

Schéma de principe

• Gestion priorité/simultanéité avec paramètre FZ4B P25

• Gestion Economy/Confort uniquement avec commande à distance

Fig. 28

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a/318d

318b

318b

318c

318c

318d

72a/139a

72b/139b

72c/139c

155

318a

318a/318d

318b

318b

318c

318c

318d

72a/139a

72b/139b

72c/139c

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 50Hz BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 318a 318b 318c 318d 72a 72b 72c 139a 139b 139c IMPIANTO 155 138

Fig. 29

Légende

72a Thermostat d'ambiance 1ère zone (directe)
72b Thermostat d'ambiance 2e zone (directe)
72c Thermostat d'ambiance 3e zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (directe)
139b Chronocommande à distance 2e zone (directe)
139c Chronocommande à distance 3e zone (directe)

155 Sonde ballon
318a Circulateur 1ère zone (directe)
318b Circulateur 2e zone (directe)
318c Circulateur 3e zone (directe)
318d Circulateur ballon

a 1ère zone (directe)
b 2e zone (directe)
c 3e zone (directe)
D Circuit ballon
— Câblage nécessaire
---- Câblage en option

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

En cas d'utilisation d'un thermostat ballon (non fourni), commander le kit accessoire, réf. 013017X0 (à brancher à la place de la sonde ballon)

Une zone mélangée et un circuit ballon

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE.

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

• Gestion priorité/simultanéité avec paramètre FZ4B P25
- Gestion Economy/Confort uniquement avec commande à distance

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

319a

155

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

319a

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 317a 318a A B C 315a 318b BUS RT1 RT2 RT3 T1 T2 T3 T4 IBLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 139a IMPIANTO

Fig. 31

Légende

72a Thermostat d'ambiance 1ère zone (mélangée)

138 Sonde extérieure

139a Chronocommande à distance 1ère zone (mélangée)

315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE

B = NEUTRE

C = PHASE DE FERMETURE

155 Sonde ballon
317a Thermostat de sécurité 1ère zone (mélangée)
318a Circulateur 1ère zone (mélangée)
318b Circulateur ballon
319a Capteur départ 1ère zone (mélangée)

a 1ère zone (mélangée)
b Circuit ballon
— Câblage nécessaire
- - - - Câblage en option

En cas de configuration Stand Alone 2, commander l'accessoire sonde NTC réf. 1KWMA11W (2 m) ou réf. 043005X0 (5 m)

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

En cas d'utilisation d'un thermostat ballon (non fourni), commander le kit accessoire, réf. 013017X0 (à brancher à la place de la sonde ballon)

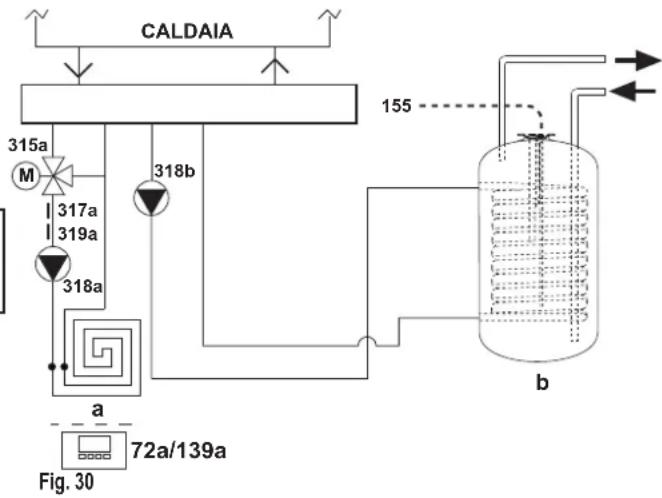

Une zone mélangée, une zone directe et un circuit ballon

Schéma de principe

Utiliser des soupapes thermostatiques à 3 fi ls :

• PHASE D'OUVERTURE 230V
• PHASE DE FERMETURE 230V
• NEUTRE.

avec temps de commutation (de fermé à ouvert) ne dépassant pas 180 secondes.

• Gestion priorité/simultanéité avec paramètre FZ4B P25
- Gestion Economy/Confort uniquement avec commande à distance

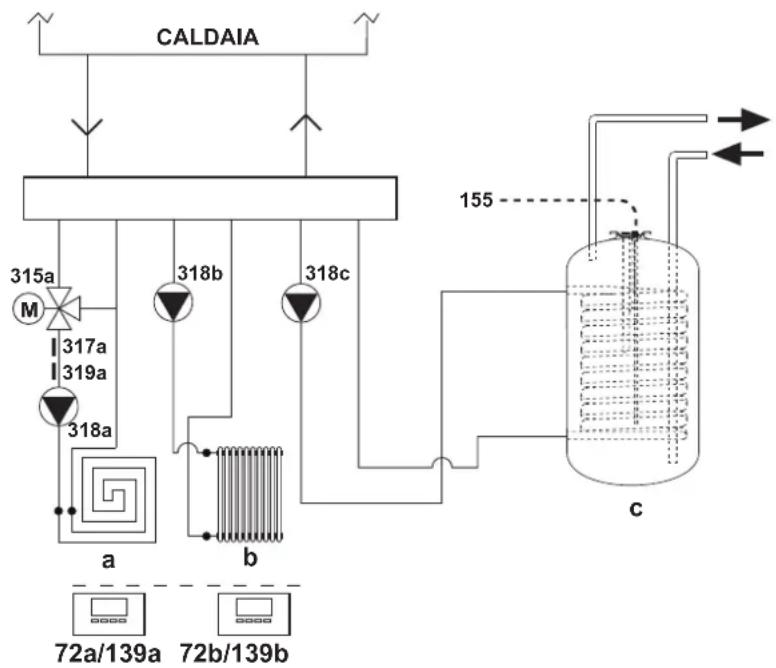

Fig. 32

Branchements électriques

Après l'installation, effectuer les branchements électriques nécessaires comme le montre le schéma électrique.

Après quoi, configurer l'unité comme indiqué dans le paragraphe correspondant.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318b/318c

318c

72a/139a

72b/139b

319a

155

318a

318a

315a - A

315a - B

315a - C

318b

318b/318c

318c

72a/139a

72b/139b

319a

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a A B C 318a 315a 318b 318c BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 155 138 IMPIANTO

Fig. 33

72a Thermostat d'ambiance 1ère zone (mélangée)
72b Thermostat d'ambiance 2e zone (directe)
138 Sonde extérieure
139a Chronocommande à distance 1ère zone (mélangée)
139b Chronocommande à distance 2e zone (directe)
315a Soupape thermostatique 1ère zone (mélangée)

A = PHASE D'OUVERTURE
B = NEUTRE
C = PHASE DE FERMETURE

155 Sonde ballon

317a Thermostat de sécurité 1ère zone (mélangée)
318a Circulateur 1ère zone (mélangée)
318b Circulateur 2e zone (directe)
318c Circulateur ballon
319a Capteur départ 1ère zone (mélangée)

a 1ère zone (mélangée)
b 2e zone (directe)
c Circuit ballon

— Câblage nécessaire
- - - - Câblage en option

En cas de configuration Stand Alone 2, commander l'accessoire sonde NTC réf. 1KWMA11W (2 m) ou réf. 043005X0 (5 m)

Pour contrôler la température évolutive, commander l'accessoire sonde extérieure, réf. 013018X0

En cas d'utilisation d'un thermostat ballon (non fourni), commander le kit accessoire, réf. 013017X0 (à brancher à la place de la sonde ballon)

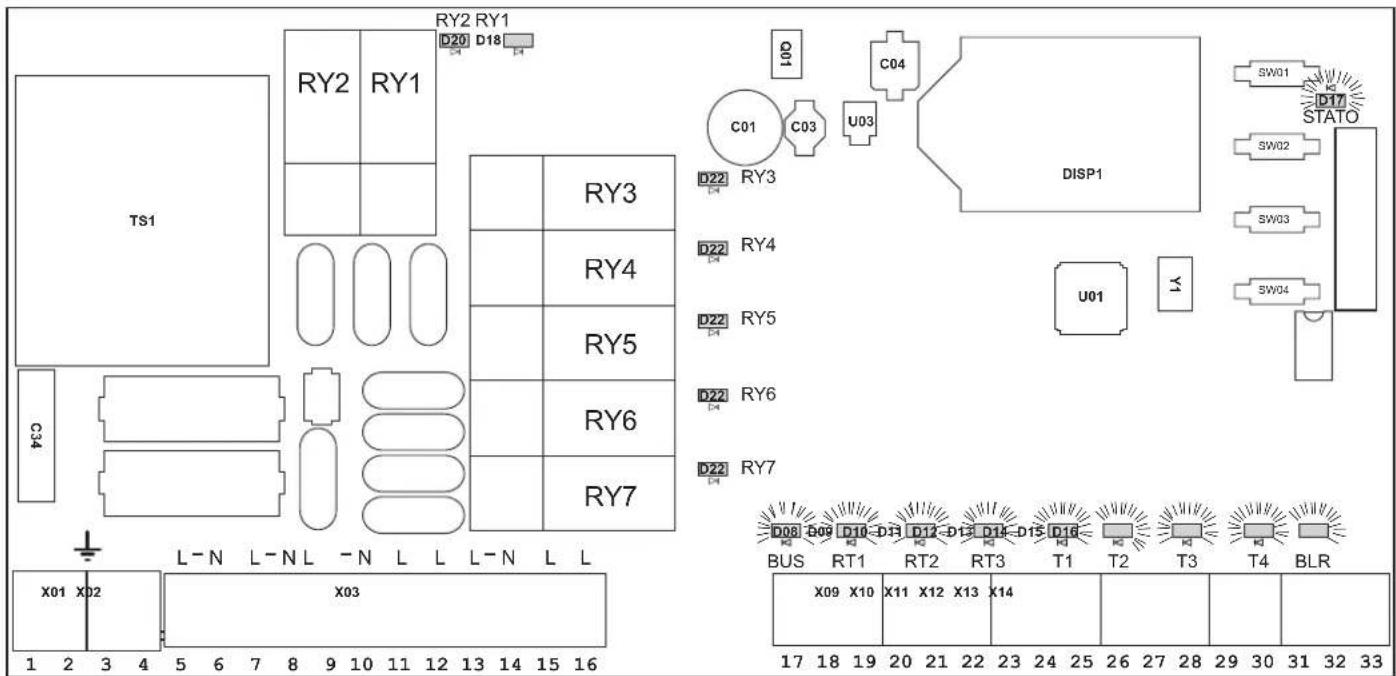

3. PREMIÈRE MISE EN MARCHE (CONFIGURATION AUTOMATIQUE)

Après avoir procédé aux branchements, mettre la chaudière sous tension ; paramétrer les points de consigne chauffage et eau chaude sanitaire sur la valeur maximum désirée et uniquement après, mettre sous tension l'unité de contrôle des zones

Porter les éventuels Chronothermostats d'ambiance montés et reliés à l'unité de contrôle des zones en demande chauffage (contact fermé).

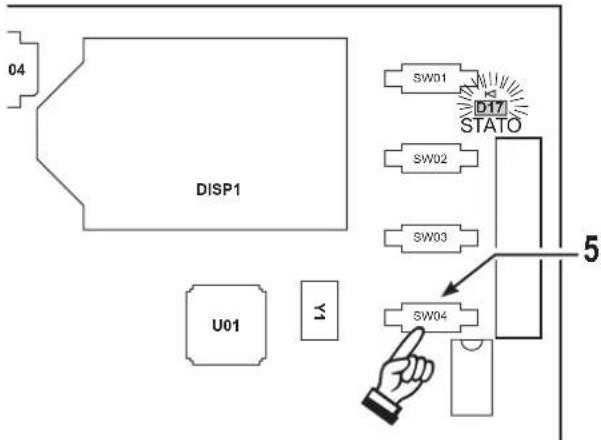

Appuyer sur le bouton AUTOCONFIG ou configuration automatique (rep. 5 - Fig. 34) sur l'unité et garder le doigt dessus jusqu'à ce que toutes les Led du bas clignotent :

fi g. 34 - Validation CONFIGURATION AUTOMATIQUE

TS1 RY2 RY1 D20 D18 C01 C03 U03 C04 DISP1 SW01 D17 STATO D22 RY3 D22 RY4 D22 RY5 D22 RY6 D22 RY7 U01 L-N L-N L-N L L-N L L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 D08 D09 D10 D11 D12 D13 D14 D15 D16 T1 T2 T3 T4 BLR BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

fig. 35 - Sauvegarde configuration installation

Lorsque toutes les Led du bas et celle d'ÉTAT clignotent, relâcher le bouton AUTOCONFIG ou configuration automatique (rep. 5 - Fig. 34). Lorsque la Led état cesse de clignoter, vérifier si les Led inférieures allumées correspondent au tableau de la configuration de l'installation choisie (fig. 35).

Si cela ne se produit pas, vérifier de nouveau le câblage et refaire la procédure de configuration automatique de l'installation.

En cas d'utilisation d'une ou de plusieurs Chronocommandes à distance, configurer les points de consigne chauffage et eau chaude (voir documentation correspondante) au terme de la procédure de confi guration automatique

4. FONCTIONNEMENT

La carte FZ4B est un régulateur de zone qui peut être configuré de plusieurs façons. Il existe six confi gurations principales :

1. Confi gurations « Stand Alone 1 » sans Sanitaire

Dans ce cas, la carte FZ4B travaillera seule, sans la connexion OpenTherm à la chaudière.

Pour demander de la chaleur, elle utilisera le relais de la carte SK branchée au connecteur X15.

En branchant une ou plusieurs commandes à distance : les fonctions liées aux configurations sanitaire seront ignorées (le point de consigne sanitaire devra correspondre à 0°C et le capteur sanitaire sera « - - ») ; la carte FZ4B devra envoyer les bit de chauffage pour valider les icônes des commandes à distance. Les limites mini et maxi des points de consigne seront fournies par la carte FZ4B.

2. Configurations « Stand Alone 1 » avec Sanitaire (Sur installation)

Dans ce cas, la carte FZ4B travaillera seule, sans la connexion OpenTherm à la chaudière.

Pour demander de la chaleur, elle utilisera le relais de la carte SK branchée au connecteur X15 ; pour connaître la température du ballon, raccordé par tuyaux hydrauliques en parallèle aux zones chauffage, elle utilisera l'entrée T2.

En branchant une ou plusieurs commandes à distance : les fonctions liées aux configurations sanitaire seront gérées en parallèle ; la carte FZ4B devra envoyer les bit de chauffage et sanitaire pour valider les icônes des commandes à distance. Les limites mini et maxi des points de consigne seront fournies par la carte FZ4B. L'information du sanitaire sera T2. La fonction economy/confort de chaque commande à distance agira sur le mode sanitaire de la carte FZ4B.

3. Confi gurations « Stand Alone 2 » sans Sanitaire

Dans ce cas, la carte FZ4B travaillera seule, sans la connexion OpenTherm à la chaudière.

Pour connaître la température de départ, elle utilisera l'entrée T3 ; pour demander de la chaleur, elle utilisera le relais de la carte SK branchée au connecteur X15.

En branchant une ou plusieurs commandes à distance : les fonctions liées aux configurations sanitaire seront ignorées (le point de consigne sanitaire devra correspondre à 0°C et le capteur sanitaire sera « - - ») ; la carte FZ4B devra envoyer les bit de chauffage pour valider les icônes des commandes à distance. Les limites mini et maxi des points de consigne seront fournies par la carte FZ4B. L'information du capteur chauffage sera celle de l'entrée T3.

4. Configurations « Stand Alone 2 » avec Sanitaire (Sur installation)

Dans ce cas, la carte FZ4B travaillera seule, sans la connexion OpenTherm à la chaudière.

Pour connaître la température départ, elle utilisera l'entrée T3 ; pour demander de la chaleur, elle utilisera le relais de la carte SK branchée au connecteur X15 ; pour connaître la température du ballon, raccordé par tuyaux hydrauliques en parallèle aux zones chauffage, elle utilisera l'entrée T2.

En branchant une ou plusieurs commandes à distance : les fonctions liées aux configurations sanitaire seront gérées en parallèle ; la carte FZ4B devra envoyer les bit de chauffage et sanitaire pour valider les icônes des commandes à distance. Les limites mini et maxi des points de consigne seront fournies par la carte FZ4B. L'information du capteur chauffage sera celle de l'entrée T3 alors que celle du sanitaire sera la T2. La fonction economy/confort de chaque commande à distance agira sur le mode sanitaire de la carte FZ4B.

5. Configurations « Communicant » avec Sanitaire (Intégré à la chaudière)

Dans ce cas, la carte FZ4B travaillera avec la connexion OpenTherm à la chaudière.

Pour connaître la température départ, demander de la chaleur et pour connaître la température du ballon, branché sur la chaudière, elle utilisera le protocole OpenTherm.

En branchant une ou plusieurs commandes à distance : les fonctions liées aux configurations sanitaire seront gérées en parallèle ; la carte FZ4B devra transférer les bit de chauffage, sanitaire et puissance pour valider les icônes des commandes à distance provenant de la carte chaudière. Les limites mini et maxi des points de consigne chauffage seront fournies par la carte FZ4B, celles du sanitaire seront fournies par la carte chaudière. Elle devra envoyer la température ambiante relevée par la commande à distance RT1 à la carte chaudière ; en cas de présence de commandes à distance, elle devra envoyer la valeur 25°C à la carte chaudière. La fonction economy/confort de chaque commande à distance agira sur le mode sanitaire de la carte chaudière.

6. Configurations « Communicant » avec Sanitaire (Sur installation)

Dans ce cas, la carte FZ4B travaillera avec la connexion OpenTherm à la chaudière.

Pour connaître la température départ et demander de la chaleur, elle utilisera le protocole OpenTherm. Pour connaître la température du ballon, raccordé par tuyaux hydrauliques en parallèle aux zones chauffage, elle utilisera l'entrée T2.

En branchant une ou plusieurs commandes à distance : les fonctions liées aux configurations sanitaire seront gérées en parallèle ; la carte FZ4B devra transférer les bit de chauffage, sanitaire et puissance pour valider les icônes des commandes à distance provenant de la carte chaudière. Les limites mini et maxi des points de consigne seront fournies par la carte FZ4B.

Elle devra envoyer la température ambiante relevée par la commande à distance RT1 à la carte chaudière ; en cas de présence de commandes à distance, elle devra envoyer la valeur 25°C à la carte chaudière. La fonction economy/confort de chaque commande à distance agira sur le mode sanitaire de la carte FZ4B.

5. CONFIGURATIONS « STAND ALONE 1 »

5.1 « UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
X15	Carte SK branchée

5.1.1 Thermostat ON/OFF

Pompe de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de zone : par conséquent, la chaudière peut être dispensée de circulateur.

Soupape de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de la chaudière : par conséquent, la chaudière doit être dotée du circulateur.

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).
c. Si RT1 ferme le contact, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste fermé.
Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.
d. Lorsque le temps de Retard pour Zone (TSP29) est terminé, le relais de la carte SK doit être alimenté.
e. Si RT1 ouvre le contact, le relais de la carte SK ne doit plus être alimenté ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; après quoi, RY1 ne doit plus être alimenté.

5.1.2 Commande à distance

Pompe de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de zone : par conséquent, la chaudière peut être dispensée de circulateur.

Soupape de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de la chaudière : par conséquent, la chaudière doit être dotée du circulateur.

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).
Le contrôle du point de consigne calculé par la commande à distance est limité par l'ID57 de cette même commande à distance (Touche régulation température chauffage).
La plage pour la gestion de l'ID57 de la commande à distance est définie par les paramètres : Température minimale Zone1 (TSP01) et Température maximale Zone1 (TSP02).
c. Si RT1 valide la demande, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste en phase de demande.
Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.
d. Lorsque le temps de Retard pour Zone (TSP29) est terminé, le relais de la carte SK doit être alimenté.
e. Si RT1 désactive la demande, le relais de la carte SK ne doit plus être alimenté ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; après quoi, RY1 ne doit plus être alimenté.

5.2 « UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1)	Zone directe 1
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

5.2.1 Thermostat ON/OFF

L'algorithme reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.
Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).

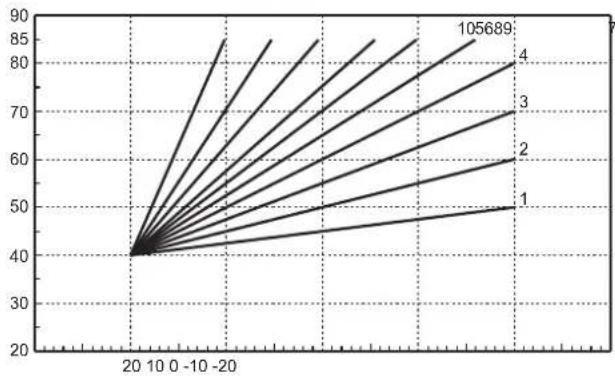

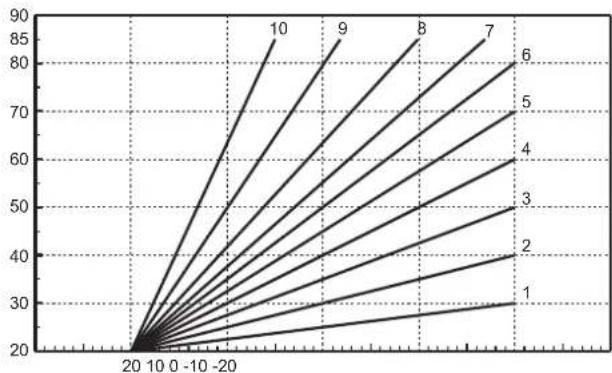

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.
Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

5.2.2 Commande à distance

L'algorithme reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

Si Contrôle point de consigne calculé par la commande à distance < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Contrôle point de consigne calculé par la commande à distance.

5.3 « DEUX ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne chauffage Zone1 et Point de consigne chauffage Zone2.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres de régulation.

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer, de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

5.4 « DEUX ZONES DIRECTES – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion	Description
7	Phase Pompe ou Soupape (RY1)	Zone directe 1
8	Neutre Pompe ou Soupape (RY1)	Zone directe 1
10	Neutre Pompe ou Soupape (RY2)	Zone directe 2
12	Phase Pompe ou Soupape (RY4)	Zone directe 2
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.3 « DEUX zones directes – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

5.5 « TROIS ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR ».

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
13	Phase Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 3
24	Thermostat on/off ou commande à distance (RT3) Zone directe 3
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.3 « DEUX zones directes – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne chauffage Zone3.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres de régulation.

5.6 « TROIS ZONES DIRECTES – AVEC CAPTEUR EXTÉRIEUR ».

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
13	Phase Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 3
24	Thermostat on/off ou commande à distance (RT3) Zone directe 3
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.5 « TROIS zones directes – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

5.7 « UNE ZONE MÉLANGÉE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
X15	Carte SK branchée

5.7.1 Thermostat ON/OFF

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).
c. Si RT1 ferme le contact, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste fermé.
Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.
Le temps Boost soupape thermostatique (TSP20) commence à s'écouler : durant ce laps de temps, RY2 doit être alimenté et RY3 ne doit plus être alimenté.
d. Si le temps de Retard pour Zone (TSP29) est inférieur au temps Boost soupape thermostatique (TSP20), le temps de Retard pour Zone (TSP29) doit être égal au temps Boost soupape thermostatique (TSP20).
e. Lorsque le temps Boost soupape thermostatique (TSP20) est terminé, l'algorithme de régulation de la soupape thermostatique Zone1 doit commencer et ce, tant que RT1 reste fermé. L'objectif du microprocesseur est de régler la soupape de sorte que la température relevée par le capteur T1 corresponde à la valeur Température Maximale Zone1 (TSP02). Par conséquent :

- Si la température relevée par le capteur T1 correspond à la valeur Température Maximale Zone1 (TSP02), RY2 et RY3 ne doivent plus être alimentés.

- Si la température relevée par le capteur T1 est supérieure à la valeur Température Maximale Zone1 (TSP02), RY2 ne doit plus être alimenté et RY3 doit être alimenté en respectant les conditions suivantes : (température relevée par le capteur T1 - valeur Température Maximale Zone1 (TSP02)) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

- Si la température relevée par le capteur T1 correspond à la valeur Température Maximale Zone1 (TSP02), RY2 et RY3 ne doivent plus être alimentés. - Si la température relevée par le capteur T1 est supérieure à la valeur Température Maximale Zone1 (TSP02), RY2 ne doit plus être alimenté et RY3 doit être alimenté en respectant les conditions suivantes : (température relevée par le capteur T1 - valeur Température Maximale Zone1 (TSP02)) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

- Si la température relevée par le capteur T1 est inférieure à la valeur Température Maximale Zone1 (TSP02), RY3 ne doit plus être alimenté et RY2 doit être alimenté en respectant les conditions suivantes : (valeur Température Maximale Zone1 (TSP02) - température relevée par le capteur T1) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

f. Lorsque le temps de Retard pour Zone (TSP29) est écoulé, le relais de la carte SK doit être alimenté.

g. Si RT1 ouvre le contact, le relais de la carte SK ne doit plus être alimenté ; RY2 ne doit plus être alimenté, RY3 doit être alimenté tout le Temps de fermeture de la soupape thermostatique (TSP31) ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; une fois ce temps écoulé, RY1 ne doit plus être alimenté.

5.7.2 Commande à distance

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1 b. Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

Le contrôle du point de consigne calculé par la commande à distance est limité par l'ID57 de cette même commande à distance (Touche régulation température chauffage).

La plage pour la gestion de l'ID57 de la commande à distance est définie par les paramètres : Température minimale Zone1 (TSP01) et Température maximale Zone1 (TSP02).

c. Si RT1 valide la demande, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste en phase de demande.

Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.

Le temps Boost soupape thermostatique (TSP20) commence à s'écouler : durant ce laps de temps, RY2 doit être alimenté et RY3 ne doit plus être alimenté.

d. Si le temps de Retard pour Zone (TSP29) est inférieur au temps Boost soupape thermostatique (TSP20), le temps de Retard pour Zone (TSP29) doit être égal au temps Boost soupape thermostatique (TSP20).

e. Lorsque le temps Boost soupape thermostatique (TSP20) est écoulé, l'algorithme de régulation de la soupape thermostatique Zone1 doit commencer et ce, tant que RT1 reste en phase de demande. L'objectif du microprocesseur est de régler la soupape de sorte que la température relevée par le capteur T1 corresponde à la valeur Contrôle point de consigne calculée par la commande à distance. Par conséquent :

- Si la température relevée par le capteur T1 correspond à la valeur Contrôle point de consigne calculée par la commande à distance, RY2 et RY3 ne doivent plus être alimentés.

- Si la température relevée par le capteur T1 est supérieure à la valeur Contrôle point de consigne calculée par la commande à distance, RY2 ne doit plus être alimenté et RY3 doit être alimenté en respectant les conditions suivantes : (température relevée par le capteur T1 - valeur Contrôle point de consigne calculée par la commande à distance * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

- Si la température relevée par le capteur T1 est inférieure à la valeur Contrôle point de consigne calculée par la commande à distance, RY3 ne doit plus être alimenté et RY2 doit être alimenté en respectant les conditions suivantes : (valeur Contrôle point de consigne calculée par la commande à distance - température relevée par le capteur T1) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

f. Lorsque le temps de Retard pour Zone (TSP29) est écoulé, le relais de la carte SK doit être alimenté.

g. Si RT1 désactive la demande, le relais de la carte SK ne doit plus être alimenté ; RY2 ne doit plus être alimenté, RY3 doit être alimenté tout le Temps de fermeture de la soupape thermostatique (TSP31) ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; une fois ce temps écoulé, RY1 ne doit plus être alimenté.

5.8 « UNE ZONE MÉLANGÉE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

5.8.1 Thermostat ON/OFF

L'algorithme reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur »

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

5.8.2 Commande à distance

L'algorithme reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur »

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

Si Contrôle point de consigne calculé par la commande à distance < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Contrôle point de consigne calculé par la commande à distance.

5.9 « DEUX ZONES MÉLANGÉES – SANS CAPTEUR EXTÉRIEUR ».

Confi guration automatique :

Connexion	Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY4)	Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
12	Phase Pompe (RY4)	Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5)	Zone mélangée 2
14	Neutre soupape thermostatique (RY5)	Zone mélangée 2
15	Phase de fermeture soupape thermostatique (RY6)	Zone mélangée 2
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2)	Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2)	Zone mélangée 2
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Départ Zone mélangée 2
28	Capteur NTC (T2)	Départ Zone mélangée 2
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur »

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne chauffage Zone1 et Point de consigne chauffage Zone2.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

5.4 « DEUX ZONES MÉLANGÉES – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY4) Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Départ Zone mélangée 2
28	Capteur NTC (T2)	Départ Zone mélangée 2
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.9 « DEUX zones mélangées – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

5.11 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
12	Phase Pompe (RY4)	Zone directe 1
14	Neutre Pompe (RY5)	Zone directe 1
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 1
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
X15	Carte SK branchée

L'algorithme de la zone directe reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone mélangée reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne chauffage Zone1 et Point de consigne chauffage Zone2.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter

immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.
c. Temps post-circulation

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

5.12 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 1
22	Thermostat on/off ou commande à distance (RT2) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.11 « UNE zone mélangée et UNE Zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

5.13 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion	Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
12	Phase Pompe (RY4)	Zone directe 1
13	Phase Pompe (RY5)	Zone directe 2
14	Neutre Pompe (RY5)	Zone directe 1
14	Neutre Pompe (RY5)	Zone directe 2
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 1
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 1
23	Thermostat on/off ou commande à distance (RT2)	Zone directe 1
24	Thermostat on/off ou commande à distance (RT2)	Zone directe 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
X15	Carte SK branchée

L'algorithme de la zone directe1 reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone directe2 reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone mélangée reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne chauffage Zone3.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.
c. Temps post-circulation

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

5.14 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
13	Phase Pompe (RY5) Zone directe 2
14	Neutre Pompe (RY5) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 2
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 1
22	Thermostat on/off ou commande à distance (RT2) Zone directe 1
23	Thermostat on/off ou commande à distance (RT2) Zone directe 1
24	Thermostat on/off ou commande à distance (RT2) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.13 « UNE zone mélangée et DEUX Zones directes – Sans capteur extérieur »

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

5.15 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion	Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY4) Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
14	Neutre Pompe (RY7) Zone directe 1
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
16	Phase Pompe (RY7) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 1
24	Thermostat on/off ou commande à distance (RT3) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Départ Zone mélangée 2
28	Capteur NTC (T2) Départ Zone mélangée 2
X15	Carte SK branchée

L'algorithme de la zone directe1 reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone mélangée1 reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme de la zone mélangée2 reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne chauffage Zone3.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.
c. Temps post-circulation

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

5.16 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY4) Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
14	Neutre Pompe (RY7) Zone directe 1
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
16	Phase Pompe (RY7) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2)	Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2)	Zone mélangée 2
23	Thermostat on/off ou commande à distance (RT3)	Zone directe 1
24	Thermostat on/off ou commande à distance (RT3)	Zone directe 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Départ Zone mélangée 2
28	Capteur NTC (T2)	Départ Zone mélangée 2
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.15 « DEUX zones mélangées et UNE Zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

5.17 « UN BALLON »

Confi guration automatique :

Connexion	Description
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7)	Ballon
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
X15	Carte SK branchée

Algorithm

a. Point de consigne Sanitaire = Point de consigne Ballon (TSP26).
b. Point de consigne Chauffage Carte zones = Point de consigne primaire Ballon (TSP23).
c. Si T2 devient inférieur au point de consigne Sanitaire, moins la valeur du paramètre Hystérésis Ballon (TSP22), le mode Sanitaire démarre.

Le relais de la carte SK doit être alimenté.

d. RY7 doit être alimenté tant que le mode Sanitaire est validé.

e. Le mode Sanitaire se conclut lorsque T2 devient supérieur au point de consigne Sanitaire : le relais de la carte SK ne doit plus être alimenté et RY7 doit être débranché au bout de 2 minutes.

5.18 « UNE ZONE DIRECTE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
X15	Carte SK branchée

5.18.1 Thermostat ON/OFF

L'algorithme de la zone directe1 reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

5.18.2 Commande à distance

L'algorithme de la zone directe1 reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 de la commande à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Le point de consigne sanitaire est modifié en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 de la commande à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les deux.

f. Eco/Confort sanitaire

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

5.19 « UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.18 « UNE zone directe et UN ballon – Sans capteur extérieur »

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

5.20 « DEUX ZONES DIRECTES ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
X15	Carte SK branchée

5.20.1 Thermostat ON/OFF

L'algorithme des zones directes reste identique à la configuration : 5.3 « DEUX zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

5.20.2 Commande à distance

L'algorithme des zones directes reste identique à la configuration : 5.3 « DEUX zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande

de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 des commandes à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Les points de consigne sanitaire sont modifiés en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 des commandes à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les autres.

f. Eco/Confort sanitaire (1 commande à distance)

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

g. Eco/Confort sanitaire (Plus d'1 commande à distance)

La demande sanitaire générée par T2 est validée uniquement si toutes les commandes à distance sont en mode Confort.

5.21 « DEUX ZONES DIRECTES ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.20 « DEUX zones directes et UN ballon – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

5.22 « TROIS ZONES DIRECTES ET UN BALLON - SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1)	Zone directe 1
8	Neutre Pompe ou Soupape (RY1)	Zone directe 1
10	Neutre Pompe ou Soupape (RY2)	Zone directe 2
12	Phase Pompe ou Soupape (RY4)	Zone directe 2
13	Phase Pompe ou Soupape (RY5)	Zone directe 3
14	Neutre Pompe ou Soupape (RY5)	Zone directe 3
14	Neutre Pompe (RY7)	Ballon
16	Phase Pompe (RY7)	Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
23	Thermostat on/off ou commande à distance (RT3)	Zone directe 3
24	Thermostat on/off ou commande à distance (RT3)	Zone directe 3
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
X15	Carte SK branchée

5.22.1 Thermostat ON/OFF

L'algorithme des zones directes reste identique à la configuration : 5.6 « TROIS zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2, Point de consigne chauffage Zone3 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

5.22.2 Commande à distance

L'algorithme des zones directes reste identique à la configuration : 5.6 « TROIS zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2, Point de consigne chauffage Zone3 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 des commandes à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Les points de consigne sanitaire sont modifiés en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 des commandes à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les autres.

f. Eco/Confort sanitaire (1 commande à distance)

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

g. Eco/Confort sanitaire (Plus d'1 commande à distance)

La demande sanitaire générée par T2 est validée uniquement si toutes les commandes à distance sont en mode Confort.

5.23 « TROIS ZONES DIRECTES ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
13	Phase Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 3
24	Thermostat on/off ou commande à distance (RT3) Zone directe 3
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.22 « TROIS zones directes et UN ballon – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

5.24 « UNE ZONE MÉLANGÉE ET UN BALLON - SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
X15	Carte SK branchée

5.24.1 Thermostat ON/OFF

L'algorithme de la zone mélangée reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia- tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

5.24.2 Commande à distance

L'algorithme de la zone mélangée reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la sou-

pape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 de la commande à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Le point de consigne sanitaire est modifié en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 de la commande à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les deux.

f. Eco/Confort sanitaire

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

5.25 « UNE ZONE MÉLANGÉE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.24 « UNE zone mélangée et UN ballon – Sans capteur extérieur »

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

5.26 « UNE ZONE MÉLANGÉE, UNE ZONE DIRECTE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion	Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
12	Phase Pompe (RY4)	Zone directe 1
14	Neutre Pompe (RY5)	Zone directe 1
14	Neutre Pompe (RY7)	Ballon
16	Phase Pompe (RY7)	Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
23	Thermostat on/off ou commande à distance (RT3)	Zone directe 1
24	Thermostat on/off ou commande à distance (RT3)	Zone directe 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
X15	Carte SK branchée

5.26.1 Thermostat ON/OFF

L'algorithme de la zone mélangée reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme de la zone directe reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

5.26.2 Commande à distance

L'algorithme de la zone mélangée reste identique à la configuration : 5.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme de la zone directe reste identique à la configuration : 5.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 5.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 des commandes à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Les points de consigne sanitaire sont modifiés en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 des commandes à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les autres.

f. Eco/Confort sanitaire (1 commande à distance)

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

g. Eco/Confort sanitaire (Plus d'1 commande à distance)

La demande sanitaire générée par T2 est validée uniquement si toutes les commandes à distance sont en mode Confort.

5.27 « UNE ZONE MÉLANGÉE, UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
23	Thermostat on/off ou commande à distance (RT3) Zone directe 1
24	Thermostat on/off ou commande à distance (RT3) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 5.26 « UNE zone mélangée, UNE zone directe et UN ballon – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

6. CONFIGURATIONS « STAND ALONE 2 »

6.1 « UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
X15	Carte SK branchée

6.1.1 Thermostat ON/OFF

Pompe de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de zone : par conséquent, la chaudière peut être dispensée de circulateur.

Soupape de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de la chaudière : par conséquent, la chaudière doit être dotée du circulateur.

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).
c. Si RT1 ferme le contact, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste fermé.

Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.

d. Lorsque le temps de Retard pour Zone (TSP29) est écoulé, remettre le temps d'attente chauffage (TSP33) à zéro.

Si T3 est inférieur à la valeur du point de consigne chauffage carte zones, le relais de la carte SK doit être alimenté.

Si T3 devient supérieur à la valeur du point de consigne Chauffage carte zones plus la valeur de l'Hystérésis Chauffage (TSP32), le relais de la carte SK ne doit plus être alimenté et le temps d'attente Chauffage (TSP33) doit commencer simultanément son compte à rebours.

Une fois le Temps d'attente Chauffage (TSP33) écoulé, si T3 est inférieur à la valeur du point de consigne Chauffage carte zones, le relais de la carte SK doit être alimenté sinon, il le sera dès que T3 sera inférieur à la valeur du point de consigne Chauffage carte zones.

e. Si RT1 ouvre le contact, le relais de la carte SK ne doit plus être alimenté ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; après quoi, RY1 ne doit plus être alimenté.

6.1.2 Commande à distance

Pompe de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de zone : par conséquent, la chaudière peut être dispensée de circulateur.

Soupape de zone

La circulation de l'installation (chaudière comprise) est assurée par le circulateur de la chaudière : par conséquent, la chaudière doit être dotée du circulateur.

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

Le contrôle du point de consigne calculé par la commande à distance est limité par l'ID57 de cette même commande à distance (Touche régulation température

chauffage).

La plage pour la gestion de l'ID57 de la commande à distance est définie par les paramètres : Température minimale Zone1 (TSP01) et Température maximale Zone1 (TSP02).

c. Si RT1 valide la demande, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste en phase de demande.

Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.

d. Lorsque le temps de Retard pour Zone (TSP29) est écoulé, remettre le temps d'attente chauffage (TSP33) à zéro.

Si T3 est inférieur à la valeur du point de consigne chauffage carte zones, le relais de la carte SK doit être alimenté.

Si T3 devient supérieur à la valeur du point de consigne Chauffage carte zones plus la valeur de l'Hystérésis Chauffage (TSP32), le relais de la carte SK ne doit plus être alimenté et le temps d'attente Chauffage (TSP33) doit commencer simultanément son compte à rebours.

Une fois le Temps d'attente Chauffage (TSP33) écoulé, si T3 est inférieur à la valeur du point de consigne Chauffage carte zones, le relais de la carte SK doit être alimenté sinon, il le sera dès que T3 sera inférieur à la valeur du point de consigne Chauffage carte zones.

e. Si RT1 désactive la demande, le relais de la carte SK ne doit plus être alimenté ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; après quoi, RY1 ne doit plus être alimenté.

6.2 « UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

6.2.1 Thermostat ON/OFF

L'algorithme reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

6.2.2 Commande à distance

L'algorithme reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

c. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

d. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

Si Contrôle point de consigne calculé par la commande à distance < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Contrôle point de consigne calculé par la commande à distance.

6.3 « DEUX ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne chauffage Zone1 et Point de consigne chauffage Zone2.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres de régulation.
c. Temps post-circulation

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer, de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

6.4 « DEUX ZONES DIRECTES – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.3 « DEUX zones directes – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

6.5 « TROIS ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR ».

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1)	Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4)	Zone directe 2
13	Phase Pompe ou Soupape (RY5)	Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
21	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
23	Thermostat on/off ou commande à distance (RT3)	Zone directe 3
24	Thermostat on/off ou commande à distance (RT3)	Zone directe 3
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.3 « DEUX zones directes – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne chauffage Zone3.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres de régulation.

6.6 « TROIS ZONES DIRECTES – AVEC CAPTEUR EXTÉRIEUR ».

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
13	Phase Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
11	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 3
24	Thermostat on/off ou commande à distance (RT3) Zone directe 3
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.5 « TROIS zones directes – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

6.7 « UNE ZONE MÉLANGÉE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
X15	Carte SK branchée

6.7.1 Thermostat ON/OFF

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).
c. Si RT1 ferme le contact, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste fermé.
Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.
Le temps Boost soupape thermostatique (TSP20) commence à s'écouler : durant ce laps de temps, RY2 doit être alimenté et RY3 ne doit plus être alimenté.
d. Si le temps de Retard pour Zone (TSP29) est inférieur au temps Boost soupape thermostatique (TSP20), le temps de Retard pour Zone (TSP29) doit être égal au temps Boost soupape thermostatique (TSP20).
e. Lorsque le temps Boost soupape thermostatique (TSP20) est terminé, l'algorithme de régulation de la soupape thermostatique Zone1 doit commencer et ce, tant que RT1 reste fermé. L'objectif du microprocesseur est de régler la soupape de sorte que la température relevée par le capteur T1 corresponde à la valeur Température Maximale Zone1 (TSP02). Par conséquent :

- Si la température relevée par le capteur T1 correspond à la valeur Température Maximale Zone1 (TSP02), RY2 et RY3 ne doivent plus être alimentés.

- Si la température relevée par le capteur T1 est supérieure à la valeur Température Maximale Zone1 (TSP02), RY2 ne doit plus être alimenté et RY3 doit être alimenté en respectant les conditions suivantes : (température relevée par le capteur T1 - valeur Température Maximale Zone1 (TSP02)) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

- Si la température relevée par le capteur T1 est inférieure à la valeur Température Maximale Zone1 (TSP02), RY3 ne doit plus être alimenté et RY2 doit être alimenté en respectant les conditions suivantes : (valeur Température Maximale Zone1 (TSP02) - température relevée par le capteur T1) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

- Si la température relevée par le capteur T1 correspond à la valeur Température Maximale Zone1 (TSP02), RY2 et RY3 ne doivent plus être alimentés. - Si la température relevée par le capteur T1 est supérieure à la valeur Température Maximale Zone1 (TSP02), RY2 ne doit plus être alimenté et RY3 doit être alimenté en respectant les conditions suivantes : (température relevée par le capteur T1 - valeur Température Maximale Zone1 (TSP02)) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé. - Si la température relevée par le capteur T1 est inférieure à la valeur Température Maximale Zone1 (TSP02), RY3 ne doit plus être alimenté et RY2 doit être alimenté en respectant les conditions suivantes : (valeur Température Maximale Zone1 (TSP02) - température relevée par le capteur T1) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.

f. Lorsque le temps de Retard pour Zone (TSP29) est écoulé, remettre le temps d'attente chauffage (TSP33) à zéro.

Si T3 est inférieur à la valeur du point de consigne chauffage carte zones, le relais de la carte SK doit être alimenté.

Si T3 devient supérieur à la valeur du point de consigne Chauffage carte zones plus la valeur de l'Hystérésis Chauffage (TSP32), le relais de la carte SK ne doit plus être alimenté et le temps d'attente Chauffage (TSP33) doit commencer simultanément son compte à rebours.

Une fois le Temps d'attente Chauffage (TSP33) écoulé, si T3 est inférieur à la valeur du point de consigne Chauffage carte zones, le relais de la carte SK doit être alimenté sinon, il le sera dès que T3 sera inférieur à la valeur du point de consigne Chauffage carte zones.

g. Si RT1 ouvre le contact, le relais de la carte SK ne doit plus être alimenté ; RY2 ne doit plus être alimenté, RY3 doit être alimenté tout le Temps de fermeture de la soupape thermostatique (TSP31) ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; une fois ce temps écoulé, RY1 ne doit plus être alimenté.

6.7.2 Commande à distance

Algorithm

a. Point de consigne chauffage Carte zones = Point de consigne chauffage Zone1
b. Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

Le contrôle du point de consigne calculé par la commande à distance est limité par l'ID57 de cette même commande à distance (Touche régulation température chauffage).

La plage pour la gestion de l'ID57 de la commande à distance est définie par les paramètres : Température minimale Zone1 (TSP01) et Température maximale Zone1 (TSP02).

c. Si RT1 valide la demande, RY1 doit être alimenté ; et doit rester tel tant que RT1 reste en phase de demande.

Le temps de Retard pour Zone (TSP29) commence à s'écouler : durant ce laps de temps, le relais de la carte SK ne doit plus être alimenté.

Le temps Boost soupape thermostatique (TSP20) commence à s'écouler : durant ce laps de temps, RY2 doit être alimenté et RY3 ne doit plus être alimenté.

d. Si le temps de Retard pour Zone (TSP29) est inférieur au temps Boost soupape thermostatique (TSP20), le temps de Retard pour Zone (TSP29) doit être égal au temps Boost soupape thermostatique (TSP20).
e. Lorsque le temps Boost soupape thermostatique (TSP20) est écoulé, l'algorithme de régulation de la soupape thermostatique Zone1 doit commencer et ce, tant que RT1 reste en phase de demande. L'objectif du microprocesseur est de régler la soupape de sorte que la température relevée par le capteur T1 corresponde à la valeur Contrôle point de consigne calculée par la commande à distance. Par conséquent :
- Si la température relevée par le capteur T1 correspond à la valeur Contrôle point de consigne calculée par la commande à distance, RY2 et RY3 ne doivent plus être alimentés.
- Si la température relevée par le capteur T1 est supérieure à la valeur Contrôle point de consigne calculée par la commande à distance, RY2 ne doit plus être alimenté et RY3 doit être alimenté en respectant les conditions suivantes : (température relevée par le capteur T1 - valeur Contrôle point de consigne calculée par la commande à distance) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.
- Si la température relevée par le capteur T1 est inférieure à la valeur Contrôle point de consigne calculée par la commande à distance, RY3 ne doit plus être alimenté et RY2 doit être alimenté en respectant les conditions suivantes : (valeur Contrôle point de consigne calculée par la commande à distance - température relevée par le capteur T1) * valeur Temps On soupape thermostatique pour °C (TSP21) chaque fois que le Temps On+Off soupape thermostatique (TSP19) est écoulé.
f. Lorsque le temps de Retard pour Zone (TSP29) est écoulé, remettre le temps d'attente chauffage (TSP33) à zéro.

Si T3 est inférieur à la valeur du point de consigne chauffage carte zones, le relais de la carte SK doit être alimenté.

Si T3 devient supérieur à la valeur du point de consigne Chauffage carte zones plus la valeur de l'Hystérésis Chauffage (TSP32), le relais de la carte SK ne doit plus être alimenté et le temps d'attente Chauffage (TSP33) doit commencer simultanément son compte à rebours.

Une fois le Temps d'attente Chauffage (TSP33) écoulé, si T3 est inférieur à la valeur du point de consigne Chauffage carte zones, le relais de la carte SK doit être alimenté sinon, il le sera dès que T3 sera inférieur à la valeur du point de consigne Chauffage carte zones.

g. Si RT1 désactive la demande, le relais de la carte SK ne doit plus être alimenté ; RY2 ne doit plus être alimenté, RY3 doit être alimenté tout le Temps de fermeture de la soupape thermostatique (TSP31) ; RY1 doit rester alimenté toute la durée de la post-circulation (TSP27) ; une fois ce temps écoulé, RY1 ne doit plus être alimenté.

6.8 « UNE ZONE MÉLANGÉE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

6.8.1 Thermostat ON/OFF

L'algorithme reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Température Maximale Zone1 (TSP02) + Offset point de consigne calculé Zone1 (TSP03).

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

6.8.2 Commande à distance

L'algorithme reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

a. Si Courbe Sonde extérieure Zone 1 (TSP05) est égale à 0.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la commande à distance + Offset point de consigne calculé Zone1 (TSP03).

b. Si Courbe Sonde extérieure Zone 1 (TSP05) entre 1 et 10.

Point de consigne chauffage Zone1 = Contrôle point de consigne calculé par la sonde extérieure + Offset point de consigne calculé Zone1 (TSP03).

Toutefois :

Si Température maximale Zone1 (TSP02) < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Température maximale Zone1 (TSP02).

Si Contrôle point de consigne calculé par la commande à distance < Point de consigne calculé par la sonde extérieure, Point de consigne calculé par la sonde extérieure = Contrôle point de consigne calculé par la commande à distance.

6.9 « DEUX ZONES MÉLANGÉES – SANS CAPTEUR EXTÉRIEUR ».

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY4) Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2)	Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2)	Zone mélangée 2
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Départ Zone mélangée 2
28	Capteur NTC (T2)	Départ Zone mélangée 2
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne chauffage Zone1 et Point de consigne chauffage Zone2.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

6.10 « DEUX ZONES MÉLANGÉES - AVEC CAPTEUR EXTÉRIEUR »

L'algorithme reste identique à la configuration : 6.9 « DEUX zones mélangées – Sans capteur extérieur ».
Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY4)	Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Départ Zone mélangée 2
28	Capteur NTC (T2) Départ Zone mélangée 2
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

6.11 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 1
22	Thermostat on/off ou commande à distance (RT2) Zone directe 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
X15	Carte SK branchée

L'algorithme de la zone directe reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone mélangée reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne chauffage Zone1 et Point de consigne chauffage Zone2.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

6.12 « UNE ZONE MÉLANGÉE ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 1
22	Thermostat on/off ou commande à distance (RT2) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.11 « UNE zone mélangée et UNE Zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

6.13 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
13	Phase Pompe (RY5) Zone directe 2
14	Neutre Pompe (RY5) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 2
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 1
22	Thermostat on/off ou commande à distance (RT2) Zone directe 1
23	Thermostat on/off ou commande à distance (RT2) Zone directe 1
24	Thermostat on/off ou commande à distance (RT2) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

L'algorithme de la zone directe1 reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone directe2 reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme de la zone mélangée reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne chauffage Zone3.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

6.14 « UNE ZONE MÉLANGÉE ET DEUX ZONES DIRECTES - AVEC CAPTEUR EXTÉRIEUR »

L'algorithme reste identique à la configuration : 6.13 « UNE zone mélangée et DEUX Zones directes – Sans capteur extérieur ».
La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.
Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
13	Phase Pompe (RY5) Zone directe 2
14	Neutre Pompe (RY5) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 2
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 1
22	Thermostat on/off ou commande à distance (RT2) Zone directe 1
23	Thermostat on/off ou commande à distance (RT2) Zone directe 1
24	Thermostat on/off ou commande à distance (RT2) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

6.15 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY4) Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
14	Neutre Pompe (RY7) Zone directe 1
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
16	Phase Pompe (RY7) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 1
24	Thermostat on/off ou commande à distance (RT3) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Départ Zone mélangée 2
28	Capteur NTC (T2) Départ Zone mélangée 2
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

L'algorithme de la zone directe1 reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».
L'algorithme de la zone mélangée1 reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».
L'algorithme de la zone mélangée2 reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

La différence est la suivante :

a. Le calcul du point de consigne chauffage carte zones

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne chauffage Zone3.

Si le point de consigne chauffage de la zone sortie est supérieur, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne chauffage de la zone encore en phase de demande.

Si le point de consigne chauffage de la zone départ est supérieur à la zone en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne chauffage supérieur de la zone en phase de demande.

b. Chaque zone possède ses propres paramètres et ses capteurs de régulation.
c. Temps post-circulation

Se fait uniquement sur la dernière zone qui conclut la demande.

Si la dernière zone demandée est en train de procéder à la post-circulation et une autre zone commence sa propre demande, la post-circulation doit terminer alors que la soupape thermostatique doit être fermée tout le Temps de fermeture de la soupape thermostatique (TSP31) de sorte qu'il n'y ait qu'une seule zone en phase de post-circulation.

6.16 « DEUX ZONES MÉLANGÉES ET UNE ZONE DIRECTE – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY4) Zone mélangée 2
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone mélangée 2
13	Phase d'ouverture soupape thermostatique (RY5) Zone mélangée 2
14	Neutre soupape thermostatique (RY5) Zone mélangée 2
14	Neutre Pompe (RY7) Zone directe 1
15	Phase de fermeture soupape thermostatique (RY6) Zone mélangée 2
16	Phase Pompe (RY7) Zone directe 1
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
21	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
22	Thermostat on/off ou commande à distance (RT2) Zone mélangée 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 1
24	Thermostat on/off ou commande à distance (RT3) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Départ Zone mélangée 2
28	Capteur NTC (T2) Départ Zone mélangée 2
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.15 « DEUX zones mélangées et UNE Zone directe – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

6.17 « UN BALLON »

Configuration automatique :

Connexion Description
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

Algorithm

a. Point de consigne Sanitaire = Point de consigne Ballon (TSP26).
b. Point de consigne Chauffage Carte zones = Point de consigne primaire Ballon (TSP23).
c. Si T2 devient inférieur au point de consigne Sanitaire, moins la valeur du paramètre Hystérésis Ballon (TSP22), le mode Sanitaire démarre.
d. Si T3 est inférieur à la valeur du point de consigne Chauffage carte zones, le relais de la carte SK doit être alimenté sinon, il le sera dès que T3 sera inférieur à la valeur du point de consigne Chauffage carte zones.

Si T3 devient supérieur à la valeur du point de consigne Chauffage carte zones plus la valeur de l'Hystérésis Chauffage (TSP32), le relais de la carte SK ne doit plus être alimenté.

e. RY7 doit être alimenté si T3 est supérieur à la valeur du paramètre Température départ Pompe (TSP24) ; RY7 ne doit plus être alimenté si T3 est inférieur à la valeur du paramètre Température départ Pompe (TSP24) – 5°C. Tant que le mode Sanitaire est validé.

f. Le mode Sanitaire se conclut lorsque T2 devient supérieur au point de consigne Sanitaire : le relais de la carte SK ne doit plus être alimenté et RY7 doit être débranché au bout de deux minutes.

6.18 « UNE ZONE DIRECTE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1)	Zone directe 1
8	Neutre Pompe ou Soupape (RY1)	Zone directe 1
14	Neutre Pompe (RY7)	Ballon
16	Phase Pompe (RY7)	Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

6.18.1 Thermostat ON/OFF

L'algorithme de la zone directe1 reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

6.18.2 Commande à distance

L'algorithme de la zone directe1 reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 de la commande à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Le point de consigne sanitaire est modifié en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 de la commande à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les deux.

f. Eco/Confort sanitaire

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

6.19 « UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1)	Zone directe 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.18 « UNE zone directe et UN ballon – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

6.20 « DEUX ZONES DIRECTES ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
21	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

6.20.1 Thermostat ON/OFF

L'algorithme des zones directes reste identique à la configuration : 6.3 « DEUX zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

6.20.2 Commande à distance

L'algorithme des zones directes reste identique à la configuration : 6.3 « DEUX zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne

chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.
d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 des commandes à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Les points de consigne sanitaire sont modifiés en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 des commandes à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les autres.

f. Eco/Confort sanitaire (1 commande à distance)

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

g. Eco/Confort sanitaire (Plus d'1 commande à distance)

La demande sanitaire générée par T2 est validée uniquement si toutes les commandes à distance sont en mode Confort.

6.21 « DEUX ZONES DIRECTES ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
11	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.20 « DEUX zones directes et UN ballon – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

6.22 « TROIS ZONES DIRECTES ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion	Description
7	Phase Pompe ou Soupape (RY1)	Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4)	Zone directe 2
13	Phase Pompe ou Soupape (RY5)	Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7)	Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
20	Thermostat on/off ou commande à distance (RT1)	Zone directe 1
11	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
22	Thermostat on/off ou commande à distance (RT2)	Zone directe 2
23	Thermostat on/off ou commande à distance (RT3)	Zone directe 3
24	Thermostat on/off ou commande à distance (RT3)	Zone directe 3
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

6.22.1 Thermostat ON/OFF

L'algorithme des zones directes reste identique à la configuration : 6.6 « TROIS zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2, Point de consigne chauffage Zone3 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

6.22.2 Commande à distance

L'algorithme des zones directes reste identique à la configuration : 6.6 « TROIS zones directes – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 6.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation. À la fin du mode Sanitaire, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2, Point de consigne chauffage Zone3 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en phase de post-circulation, il faut interrompre cette dernière. Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 des commandes à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Les points de consigne sanitaire sont modifiés en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 des commandes à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les autres.

f. Eco/Confort sanitaire (1 commande à distance)

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

g. Eco/Confort sanitaire (Plus d'1 commande à distance)

La demande sanitaire générée par T2 est validée uniquement si toutes les commandes à distance sont en mode Confort.

6.23 « TROIS ZONES DIRECTES ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

L'algorithme reste identique à la configuration : 6.22 « TROIS zones directes et UN ballon – Sans capteur extérieur ».

Connexion Description
7	Phase Pompe ou Soupape (RY1) Zone directe 1
8	Neutre Pompe ou Soupape (RY1) Zone directe 1
10	Neutre Pompe ou Soupape (RY2) Zone directe 2
12	Phase Pompe ou Soupape (RY4) Zone directe 2
13	Phase Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe ou Soupape (RY5) Zone directe 3
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone directe 1
20	Thermostat on/off ou commande à distance (RT1) Zone directe 1
11	Thermostat on/off ou commande à distance (RT2) Zone directe 2
22	Thermostat on/off ou commande à distance (RT2) Zone directe 2
23	Thermostat on/off ou commande à distance (RT3) Zone directe 3
24	Thermostat on/off ou commande à distance (RT3) Zone directe 3
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

La seule chose qui change est le calcul du point de consigne chauffage Zone1, du point de consigne chauffage Zone2 et du point de consigne chauffage Zone3, au cas où la température évolutive aurait été validée sur une ou sur plusieurs zones.

6.24 « UNE ZONE MÉLANGÉE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

6.24.1 Thermostat ON/OFF

L'algorithme de la zone mélangée reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.
d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture

tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

6.24.2 Commande à distance

L'algorithme de la zone mélangée reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 06:17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des deux : Point de consigne Chauffage Zone1 et Point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 de la commande à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Le point de consigne sanitaire est modifié en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 de la commande à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les deux.

f. Eco/Confort sanitaire

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

6.25 « UNE ZONE MÉLANGÉE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3)	Zone mélangée 1
14	Neutre Pompe (RY7)	Ballon
16	Phase Pompe (RY7)	Ballon
19	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1)	Zone mélangée 1
25	Capteur NTC (T1)	Départ Zone mélangée 1
26	Capteur NTC (T1)	Départ Zone mélangée 1
27	Capteur NTC (T2)	Sonde ballon
28	Capteur NTC (T2)	Sonde ballon
29	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T3)	Départ chauffage
30	Capteur NTC (T4)	Sonde extérieure
31	Capteur NTC (T4)	Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.24 « UNE zone mélangée et UN ballon – Sans capteur extérieur »

La seule chose qui change est le calcul du point de consigne Chauffage Zone1 au cas où la température évolutive aurait été validée.

6.26 « UNE ZONE MÉLANGÉE, UNE ZONE DIRECTE ET UN BALLON – SANS CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion	Description
7	Phase Pompe (RY1)	Zone mélangée 1
8	Neutre Pompe (RY1)	Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2)	Zone mélangée 1
10	Neutre soupape thermostatique (RY2)	Zone mélangée 1

11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
23	Thermostat on/off ou commande à distance (RT3) Zone directe 1
24	Thermostat on/off ou commande à distance (RT3) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
X15	Carte SK branchée

6.26.1 Thermostat ON/OFF

L'algorithme de la zone mélangée reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme de la zone directe reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 6.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédiatement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

6.26.2 Commande à distance

L'algorithme de la zone mélangée reste identique à la configuration : 6.7 « UNE zone mélangée – Sans capteur extérieur ».

L'algorithme de la zone directe reste identique à la configuration : 6.1 « UNE zone directe – Sans capteur extérieur ».

L'algorithme du ballon reste identique à la configuration : 6.17 « Un Ballon ».

La différence est la suivante :

a. Le Sanitaire a la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 0.

En mode Sanitaire, l'algorithme du Ballon a la priorité totale.

En mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.

b. Le Sanitaire n'a pas la priorité sur le Chauffage : le paramètre Priorité Ballon (TSP25) est égal à 1.

En cas de demande simultanée, le point de consigne chauffage carte zones est égal au plus grand des trois : Point de consigne chauffage Zone1, Point de consigne chauffage Zone2 et point de consigne primaire Ballon (TSP23).

Si le point de consigne du circuit (Chauffage ou Ballon) qui conclut la demande est le plus grand, le point de consigne chauffage carte zones doit être réduit immédia-tement de sorte à correspondre au point de consigne du circuit (Chauffage ou Ballon) encore en phase de demande.

Si le point de consigne du circuit (Chauffage ou Ballon) qui commence la demande est supérieur à celui en cours de demande, le point de consigne chauffage carte zones doit augmenter immédiatement de sorte à correspondre au point de consigne supérieur du circuit (Chauffage ou Ballon) en phase de demande.

c. Chaque zone possède ses propres paramètres et ses capteurs de régulation.

d. Temps post-circulation

En mode Sanitaire, si la pompe de la zone est en train de de procéder à la post-circulation, interrompre cette dernière et piloter la soupape thermostatique en fermeture

tout le Temps de fermeture de la soupape thermostatique (TSP31). Une fois le mode Sanitaire terminé, la post-circulation ne doit pas redémarrer.

e. Point de consigne sanitaire

La plage pour la gestion de l'ID56 des commandes à distance (Touche régulation température sanitaire) est comprise entre 10°C et 65°C : plages fixes de la carte zones.

Les points de consigne sanitaire sont modifiés en parallèle : à travers le paramètre point de consigne ballon (TSP26) ou à travers l'ID56 des commandes à distance ; la carte zones prend la dernière valeur modifiée et doit mettre à jour les autres.

f. Eco/Confort sanitaire (1 commande à distance)

En mode Economy, la demande sanitaire générée par T2 est désactivée.

En mode Confort, la demande sanitaire générée par T2 est validée.

g. Eco/Confort sanitaire (Plus d'1 commande à distance)

La demande sanitaire générée par T2 est validée uniquement si toutes les commandes à distance sont en mode Confort.

6.27 « UNE ZONE MÉLANGÉE, UNE ZONE DIRECTE ET UN BALLON – AVEC CAPTEUR EXTÉRIEUR »

Confi guration automatique :

Connexion Description
7	Phase Pompe (RY1) Zone mélangée 1
8	Neutre Pompe (RY1) Zone mélangée 1
9	Phase d'ouverture soupape thermostatique (RY2) Zone mélangée 1
10	Neutre soupape thermostatique (RY2) Zone mélangée 1
11	Phase de fermeture soupape thermostatique (RY3) Zone mélangée 1
12	Phase Pompe (RY4) Zone directe 1
14	Neutre Pompe (RY5) Zone directe 1
14	Neutre Pompe (RY7) Ballon
16	Phase Pompe (RY7) Ballon
19	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
20	Thermostat on/off ou commande à distance (RT1) Zone mélangée 1
23	Thermostat on/off ou commande à distance (RT3) Zone directe 1
24	Thermostat on/off ou commande à distance (RT3) Zone directe 1
25	Capteur NTC (T1) Départ Zone mélangée 1
26	Capteur NTC (T1) Départ Zone mélangée 1
27	Capteur NTC (T2) Sonde ballon
28	Capteur NTC (T2) Sonde ballon
29	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T3) Départ chauffage
30	Capteur NTC (T4) Sonde extérieure
31	Capteur NTC (T4) Sonde extérieure
X15	Carte SK branchée

L'algorithme reste identique à la configuration : 6.26 « UNE zone mélangée, UNE zone directe et UN ballon – Sans capteur extérieur ».

La seule chose qui change est le calcul du point de consigne chauffage Zone1 et du point de consigne chauffage Zone2, au cas où la température évolutive aurait été validée sur une ou sur les deux zones.

7 CONFIGURATIONS « COMMUNICANT »

Le nombre de ces configurations et leurs algorithme restent identiques aux configurations « Stand Alone 1 » : seul le mode selon lequel le régulateur FZ4B demandera de la chaleur change. La connexion OpenTherm avec la carte chaudière (BLR) remplacera la carte SK.

La variable définie Point de consigne chauffage carte zones qui est utiliser pour valider ou désactiver le relais de la carte SK dans les configurations « Stand Alone 1 » sera envoyée à la carte chaudière comme Contrôle point de consigne.

7.1 CONFIGURATIONS « COMMUNICANT » AVEC SANITAIRE (INTÉGRÉ À LA CHAUDIÈRE)

a. Le mode Sanitaire est prioritaire sur le mode Chauffage : le paramètre État pompes de zone avec chaudière en mode Sanitaire (TSP28) est égal à 0. Tant que la chaudière est en mode Sanitaire, la demande de zone (si la demande est présente) doit être interrompue sans procéder à la post-circulation et la soupape thermostatique doit être pilotée en fermeture tout le Temps de fermeture de la soupape thermostatique (TSP31). Si le mode Sanitaire finit avant que le Temps de fermeture de la soupape thermostatique (TSP31) ne soit écoulé, remettre le timer à zéro car une fois le mode Sanitaire terminé, la demande de zone (si la demande est présente) doit redémarrer avec l'algorithme normal.
b. Le mode Sanitaire n'est pas prioritaire sur le mode Chauffage : le paramètre État pompes de zone avec chaudière en mode Sanitaire (TSP28) est égal à 1.

Tant que la chaudière est en mode Sanitaire, rien ne change pour le régulateur.

8 MENU SERVICE

Appuyer 5 secondes sur la touche OK pour avoir accès au Menu Service de l'unité de contrôle des zones. Appuyer sur les touches + et - pour sélectionner « tS », « In », « Hi » ou « rE ». « tS » signifie Menu Paramètres Transparents, « In » Menu Informations,« Hi » Menu Historique (Journal - de l'unité de contrôle des zones), « rE » RàZ du Menu Historique (Journal - de l'unité de contrôle des zones). Une fois le Menu sélectionné, appuyer de nouveau sur la touche OK pour y accéder.

TS" - MENU PARAMÈTRES TRANSPARENTS

L'unité de contrôle des zones est dotée de 38 paramètres transparents modifiables même à l'aide de la Commande à distance (Menu Service) :

Com.Rem.	Carte FZ4B	Carte Chaud.(Si préd.)	Description Paramètres Transparents	Plage Défaut
01 P01			Température Minimum Zone1	20-90°C 20°C
02	L'affi cheur visualise P2		Température maximum Zone1	20-90°C 40°C
03 P03			Offset point de consigne calculé Zone1	0-40°C 10°C
04 P04			Non prévu	10-90°C 90°C
05 P05		o01 Courbe Sonde Extérieure Zone1		0-10 0
06 P06		o02 Offset Sonde extérieure Zone1		20-40°C 30°C
07 P07			Température Minimum Zone2	20-90°C 20°C
08 P08			Température Maximum Zone2	20-90°C 40°C
09 P09			Offset point de consigne calculé Zone2	0-40°C 0°C
10 P10			Non prévu	10-90°C 90°C
11 P11		o03 Courbe Sonde Extérieure Zone2		0-10 0
12 P12		o04 Offset Sonde Extérieure Zone2		20-40°C 30°C
13 P13			Température Minimum Zone3	20-90°C 20°C
14 P14			Température Maximum Zone3	20-90°C 80°C
15 P15			Offset point de consigne calculé Zone3	0-40°C 0°C
16 P16			Non prévu	10-90°C 90°C
17 P17		o05 Courbe Sonde Extérieure Zone3		0-10 0
18 P18		o06 Offset Sonde Extérieure Zone3		20-40°C 30°C
19 P19			Temps On+Off soupape thermostatique (zones mélangées uniquement)	0-15 s 15
20 P20			Boost Soupape thermostatique (zones mélangées uniquement)	0-120 s 0 s
21 P21			Temps On soupape thermostatique pour °C (zones mélangées uniquement)	0-15°C/s 1 s/°C
22 P22			Hystérésis ballon	0-20°C 4°C
23 P23			Point de consigne primaire ballon (sauf configurations « Stand Alone 1 »)	70-85°C 80°C
24 P24			Température départ Pompe (sauf confi gurations « Stand Alone 1 »)	0-60°C 0°C
25 P25			Priorité ballon	0=Off, 1=On 0=Off
26 P26			Point de consigne ballon (uniquement en l'absence de commande à distance)	10-65°C 55°C
27 P27			Temps post-circulation	0-20 min	10min
28 P28			État des pompes de zone avec la chaudière en mode Sanitaire (Pour configurations « Communicant » avec Sanitaire uniquement)	0=Off, 1=On 0=Off
29 P29			Retard pour zone	0-255 s 30 s
30 P30			Réglages identiques pour chaque zone	0=Off, 1=On 0=Off
31 P31			Temps de fermeture soupape thermostatique	0-3min	3min
32 P32			Hystérésis chauffage (pour configurations « Stand Alone 2 » uniquement)	0-10°C 5°C
33 P33			Temps d'attente chauffage (pour configurations « Stand Alone 2 » uniquement)	0-10min	2min
34 P34			Validation pompe avec carte en stand-by	0=Off, 1=On 0=Off
35 P35			Validation sonde départ chauffage (pour configurations « Stand Alone 2 » uniquement)	0=Off, 1=On 0=Off
36 P36			Fonctionnement avec chaudière défectueuse	0=Off, 1=On 0=Off
37 P37			Protection contre la légionellose	0=Off, 1-7	0=Off
38 P38			Mode Été/Hiver sur chaudière	0=On, 1=Off 0=On

Appuyer sur les touches + et - pour faire défiler la liste des paramètres, respectivement en ordre croissant ou décroissant. Pour modifier la valeur d'un paramètre, appuyer sur Ok après l'avoir sélectionné : appuyer sur les touches + et - pour le modifier ; la configuration sera sauvegardée automatiquement. Pour repasser à la liste des paramètres, appuyer de nouveau sur la touche OK Pour repasser au Menu Service, appuyer sur la touche OK pendant 3 secondes Pour quitter le menu Service de la carte, appuyer 5 secondes sur la touche OK ou attendre 15 minutes pour quitter le menu automatiquement.

« IN » - MENU INFORMATIONS

La carte est en mesure d'affi cher les informations suivantes

t01	Capteur NTC (T1)	entre 05 et 125 °C
t02	Capteur NTC (T2)	entre 05 et 125 °C
t03	Capteur NTC (T3)	entre 05 et 125 °C
t04	Capteur NTC (T4)	entre -30 et 70°C (les valeurs négatives clignotent)
t05	Demande thermostat on/off ou température ambiante calculée par la commande à distance (RT1)	ON/OFF ou entre 05 et 125 °C
t06	Demande thermostat on/off ou température ambiante calculée par la commande à distance (RT2)	ON/OFF ou entre 05 et 125 °C
t07	Demande thermostat on/off ou température ambiante calculée par la commande à distance (RT3)	ON/OFF ou entre 05 et 125 °C
t08	Point de consigne chauffage zone 1 (Calcul)	entre 05 et 125 °C
t09	Point de consigne chauffage zone 2 (Calcul)	entre 05 et 125 °C
t10	Point de consigne chauffage zone 3 (Calcul)	entre 05 et 125 °C
t11	Point de consigne chauffage carte zone (Calcul)	entre 05 et 125 °C

En appuyant sur les touches + et -, il sera possible de faire défiler la liste des informations, respectivement en ordre croissant ou décroissant. Pour visualiser la valeur d'un paramètre, appuyer sur Ok après l'avoir sélectionné : en cas de capteur endommagé, la carte visualisera les tirets. Pour repasser à la liste des paramètres, appuyer de nouveau sur la touche OK. Pour repasser au Menu Service, appuyer sur la touche OK pendant 3 secondes. Pour quitter le menu Service de la carte, appuyer 5 secondes sur la touche OK ou attendre 15 minutes pour quitter le menu automatiquement.

HI" - MENU HISTORIQUE (JOURNAL)

La carte est en mesure de mémoriser les 10 dernières anomalies : la donnée Historique H1 représente l'anomalie la plus récente qui s'est produite, tandis que la donnée Historique H10 représente l'anomalie la plus ancienne.

Les codes des anomalies sauvegardées sont affichés sur le menu correspondant de la commande à distance.

En appuyant sur les touches + et -, il sera possible de faire défiler la liste des anomalies Pour afficher la valeur d'un paramètre, il suffit d'appuyer sur la touche OK après l'avoir sélectionné.

Pour repasser au Menu Service, appuyer sur la touche OK pendant 3 secondes. Pour quitter le menu Service de la carte, appuyer 5 secondes sur la touche OK ou attendre 15 minutes pour quitter le menu automatiquement.

RE" - RESET HISTORIQUE (JOURNAL)

Appuyer 3 secondes sur Ok pour effacer toutes les anomalies mémorisées dans le Menu Historique : la carte quittera automatiquement le Menu Service de sorte à confirmer l'opération.

Pour repasser au Menu Service, appuyer 3 secondes sur la touche OK.

9 INDICATIONS PENDANT LE FONCTIONNEMENT

L'unité affiche le mode de fonctionnement de la chaudière et ses anomalies à l'aide de l'afficheur intégré : « St » signifie Stand-by (aucune demande en cours), « CH » signifie que l'unité de contrôle des zones demande l'activation du mode chauffage à la chaudière, « dH » signifie production d'Eau Chaude Sanitaire. Le tableau ci-dessous fournit les codes des anomalies :

F70	Anomalie Capteur NTC (T1) Court-circuit / Contact ouvert
F71	Anomalie Capteur NTC (T2) Court-circuit / Contact ouvert
F72	Anomalie Capteur NTC (T3) Court-circuit / Contact ouvert
F73	Anomalie Capteur NTC (T4) Court-circuit / Contact ouvert (avec Température évolutive validée uniquement)
F74	Communication avec carte chaudière (BLR) absente	(configuration « Communicant » uniquement)
F75	Communication avec Commande à distance (RT1) absente (uniquement avec une commande à distance reliée)
F76	Communication avec Commande à distance (RT2) absente (uniquement avec une commande à distance reliée)
F77	Communication avec Commande à distance (RT3) absente (uniquement avec une commande à distance reliée)

Les codes des anomalies sont affichés également sur le menu correspondant de la Commande à distance pendant le fonctionnement normal.

9.1 AFFICHEUR LCD ÉTEINT

Vérifier la présence de tension d'alimentation au régulateur : avec un multimètre numérique, vérifier la présence de tension d'alimentation aux bornes 5 et 6.

A défaut, vérifi er le câblage.

En présence de tension suffisante (plage 195 – 253 Vca), vérifier l'état du fusible FH02 (voir fig. 2).

10 FONCTIONS SUPPLÉMENTAIRES

10.1 MODE FH

Le mode FH est validé automatiquement la première fois que l'on alimente la carte ou après avoir effectué la procédure de configuration automatique. Le mode FH doit avoir la même durée que le temps de fermeture de la soupape thermostatique (TSP31) : durant cette phase, les circulateurs (des zones chauffage) seront sous tension ; les soupapes thermostatiques (si elles sont prévues en phase de configuration automatique) devront être ouvertes pour une durée correspondant au tiers du temps de fermeture de la soupape thermostatique (TSP31) puis fermées pour une durée correspondant à deux tiers du temps de fermeture de la soupape thermostatique (TSP31). La carte ne peut pas faire demande de chaleur en mode FH.

Pendant les 5 premières secondes du mode FH, l'afficheur indiquera la version logicielle de la carte. Il est possible d'accéder aux Menus Service en mode FH. Il est possible d'interrompre le mode FH en appuyant une seule fois sur la touche +.

10.2 RÉGLAGES IDENTIQUES POUR CHAQUE ZONE (TSP30)

Ce paramètre sera pris en compte uniquement si, après la configuration automatique, le régulateur de zone identifie un ou plusieurs circuits de chauffage du même type. Dans ce cas, si le paramètre est égal à 1, tous les circuits de chauffage utilisent les paramètres du circuit de chauffage 1.

10.3 VALIDATION POMPE AVEC CARTE EN STAND-BY (TSP34)

Ce paramètre sera pris en compte uniquement si, après la configuration automatique, le régulateur de zone sera configuré en mode « Communicant ». Dans ce cas, si le paramètre est égal à 1 : si la carte zones est en Stand-by et la carte chaudière est validée en mode chauffage, le régulateur de zone devra enclencher tous les circulateurs et ouvrir en forçant toutes les soupapes thermostatiques reliées (si elles sont prévues au moment de la configuration automatique).

10.4 VALIDATION SONDE DÉPART CHAUFFAGE (TSP35)

Ce paramètre sera pris en compte uniquement si, après la configuration automatique, le régulateur de zone sera configuré en mode « Stand Alone 1 ou 2 ». Régler sur 0 en cas de configurations « Stand Alone 1 ». Régler sur 1 en cas de configurations « Stand Alone 2 ».

Remarque : Après avoir modifié ce paramètre, couper et remettre sous tension l'unité FZ4B

10.5 FONCTIONNEMENT AVEC CHAUDIÈRE DÉFECTUEUSE (TSP36)

Ce paramètre sera pris en compte uniquement si, après la configuration automatique, le régulateur de zone sera configuré en mode « Communicant ». Si le paramètre est réglé sur 0 en cas d'anomalie sur la carte chaudière, les demandes de la carte FZ4B seront interrompues. Si le paramètre est réglé sur 1 en cas d'anomalie sur la carte chaudière, les demandes de la carte FZ4B ne seront pas interrompues.

Remarque : Après avoir modifié ce paramètre, couper et remettre sous tension l'unité FZ4B

10.6 PROTECTION CONTRE LA LÉGIONELLOSE (TSP37)

Ce paramètre sera pris en compte uniquement si, après la configuration automatique, le régulateur de zone sera configuré pour servir un ballon. Réglé sur 0, la protection résultera désactivée. Réglé entre 1 et 7, le paramètre exprime l'intervalle en jours entre une validation et la suivante : 1 signifie 24 heures, 7 signifie 168 heures. Une fois ce temps écoulé, un timer de 15 minutes se déclenche : durant ce laps de temps, le point de consigne utilisateur est configuré sur la valeur maximum (65°C).

10.7 MODE ÉTÉ/HIVER SUR CHAUDIÈRE (TSP38)

Ce paramètre sera pris en compte uniquement si, après la configuration automatique, le régulateur de zone sera configuré en mode « Communicant ». Normalement, ce paramètre doit rester sur 0. Le régler sur 1 uniquement si la carte FZ4B est connectée aux unités suivantes : CPD3, CPD4, MF05F ou équivalentes.

Remarque : Après avoir modifié ce paramètre, couper et remettre sous tension l'unité FZ4B

10.8 ANTIBLOCAGE

10.8.1 Antiblocage Circulateur

Après 24 heures d'inactivité, les circulateurs de l'installation sont activés pendant 5 secondes.

10.8.2 Antiblocage Soupape thermostatique

Après 24 heures d'inactivité, les soupapes thermostatiques devront être ouvertes pour une durée correspondant au Temps de fermeture de la soupape thermostatique (TSP31) puis reformées pour une durée correspondant au Temps de fermeture de la soupape thermostatique (TSP31)

10.9. CARACTÉRISTIQUES DES CAPTEURS

Les capteurs de température peuvent être contrôlés par un multimètre numérique : débrancher le capteur du régulateur et vérifier si la valeur correspond grâce au tableau ci-après.

NTC
T (°C)	R (Ω)
-10 54932
-5 42080
0 32505
5 25308
10 19854
15 15689
20 12483
25 9999
30 8060
35 6537
40 5332
45 4374
50 3608
55 2991
60 2492
65 2086
70 1754
75 1481
80 1257
85 1070
90 915
95 785
100 677
105 585
110 507
115 442

10.10 RÉGLAGES UTILISATEUR

Les réglages concernant le Chauffage - tels que température de sortie maximum, courbe de la sonde extérieure (avec une sonde extérieure en option reliée à la chaudière), programmation horaire hebdomadaire, etc. - sont indépendants pour chaque zone ; ces valeurs se modifient à travers la Commande à distance de la zone de température correspondante. Dans le cas de zones directes, il est conseillé cependant de paramétrer une température de sortie maximum identique pour toutes les zones de température. En revanche, avec des Chronothermostats d'ambiance, lors de la fermeture du contact, la température de sortie sera réglée sur la valeur maximum programmée par l'unité de contrôle des zones. Les réglages concernant le mode Sanitaire tels que la température de l'eau chaude sanitaire, le mode Economy/Confort, la programmation horaire hebdomadaire (avec chaudière prédisposée : voir documentation correspondante), etc sont gérés en parallèle ; ces valeurs se modifient à travers les commandes à distance des zones de température. En cas de programmation horaire hebdomadaire du Sanitaire, l'unité de contrôle des zones effectuera une superposition des programmes venant de chaque Commande à distance.

10.11 SONDE EXTÉRIEURE/TEMPÉRATURE ÉVOLUTIVE

Procéder à la connexion de la sonde extérieure lorsqu'il n'est pas possible de la faire sur la carte chaudière.

OFFSET = 20

Au cas où la sonde extérieure serait défectueuse (erreur F73), le système utilisera le point de consigne chauffage configuré.

RÉGLABLE SÉPARÉMENT POUR CHAQUE ZONE :

CHOISIR LES COURBES (DE 1 À 10) AUX PARAMÈTRES :

P05 = COURBE ZONE 1

P11 = COURBE ZONE 2

P17 = COURBE ZONE 3

CHOISIR L'OFFSET (DÉPLACEMENT PARALLÈLE) POUR CHAQUE ZONE AUX PARA-MÊTRES :

P06 = OFFSET ZONE 1

P12 = OFFSET ZONE 2

P18 = OFFSET ZONE 3

OFFSET = 40

1 VISTA GENERAL

VISTA EXTERIOR Y DIMENSIONES DE LA CAJA

207 mm 163 mm 54 mm

fig. 1

VISTA INTERIOR DE LA TARJETA

TS1 L-N L-N L-L L-N L-L C4 FH01 FH02 L-N L-N L-L L-N L-L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 C01 C03 C04 Q01 Q02 Q03 Q04 RL01-2 RL02-2 RL03-1 RL03-2 RL04-1 RL04-2 RL05-1 RL06-2 RL07-2 Q15 Q16 Q17 Q18 Q19 Q20 Q21 Q22 Q23 Q24 Q25 Q26 Q27 Q28 Q29 Q30 Q31 Q32 Q33 Q34 RD58 RD57 RD58 RD59 RD60 RD61 RD62 RD63 RD64 RD65 RD66 RD67 RD68 RD69 RD70 RD71 RD72 RD73 RD74 RD75 RD76 RD77 RD78 RD79 RD80 RD81 RD82 RD83 RD84 RD85 RD86 RD87 RD88 RD89 RD90 RD91 RD92 RD93 RD94 RD95 RD96 RD97 RD98 RD99 RD100 RD101 RD102 RD103 RD104 RD105 RD106 RD107 RD108 RD109 RD110 RD111 RD112 RD113 RD114 DISP1 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 Uo1 Uo2 Uo3 Uo4 Uo5 Uo6 Uo7 Uo8 Uo9 Uo1 Uo2 Uo3 Uo4 Uo5 Uo6 Uo7 Uo8 Uo9 Uo1 Uo2 Uo3 Uo4 Uo5 Uo6 Uo7 Uo8 Uo9 Uo1 Uo2 Uo3 Uo4 Uo5 Uo6 Uo7 Uo8 Uo9 Uo1 Uo2 Uo3 Uo4 Uo5 Uo6 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

fig. 2

Leyenda
