BEDIENUNGSANLEITUNG FZ4 FERROLI

AUSSENANSICHT UND ABMESSUNGEN DER BOX 234
INNENANSICHT DER PLATINE 234
ALLGEMEINE BESCHREIBUNG 235
TEILELISTE BAUSATZ 236
TECHNISCHE DATEN 236

5.11 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS - KEIN AUSSENSENSOR" 259
5.12 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS - MIT AUSSENSENSOR" 259
5.13 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE - KEIN AUSSENSENSOR" 260
5.14 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE - MIT AUSSENSENSOR" 260
5.15 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR" 261
5.16 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS - MIT AUSSENSENSOR" 261
5.17 "EIN BOILER" 262
5.18 "EIN DIREKTER HEIZKREIS UND EIN BOILER – KEIN AUSSENSENSOR" 262
5.19 "EIN DIREKTER HEIZKREIS UND EIN BOILER – MIT AUSSENSENSOR" 263
5.20 'ZWEI DIREKTE HEIZKREISE UND EIN BOILER - KEIN AUSSENSENSOR' 263
5.21 "ZWEI DIREKTE HEIZKREISE UND EIN BOILER - MIT AUSSENSENSOR" 265
5.22 'DREI DIREKTE HEIZKREISE UND EIN BOILER - KEINAUSSENSENSOR' 265
5.23 "DREI DIREKTE HEIZKREISE UND EIN BOILER - MIT AUSSENSENSOR" 266
5.24 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER - KEIN AUSSENSENSOR" 266
5.25 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR" 268
5.26 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER – KEINAUSSENSENSOR" 268
5.27 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR" 269

6 KONFIGURATIONEN "STAND-ALONE 2"....270

6.1 "EIN DIREKTER HEIZKREIS - KEIN AUSSENSENSOR" 270
6.2 "EIN DIREKTER HEIZKREIS – MIT AUSSENSENSOR" 271
6.3 "ZWEI DIREKTE HEIZKREISE – KEIN AUSSENSENSOR" 271
6.4 *ZWEI DIREKTE HEIZKREISE - MIT AUSSENSENSOR* 272
6.5 "DREI DIREKTE HEIZKREISE - KEIN AUSSENSENSOR". 272
6.6 "DREI DIREKTE HEIZKREISE - MIT AUSSENSENSOR" 272
6.7 "EIN GEMISCHTER HEIZKREIS - KEIN AUSSENSENSOR" 273
6.8 "EIN GEMISCHTER HEIZKREIS - MIT AUSSENSENSOR" 274
6.9 "ZWEI GEMISCHTE HEIZKREISE - KEIN AUSSENSENSOR" 275
6.10 'ZWEI GEMISCHTE HEIZKREISE - MIT AUSSENSENSOR' 275
6.11 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS - KEIN AUSSENSENSOR" 276
6.12 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS - MIT AUSSENSENSOR" 276
6.13 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE - KEIN AUSSENSENSOR" 277
6.14 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE - MIT AUSSENSENSOR" 278
6.15 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR" 278
6.16 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS - MIT AUSSENSENSOR" 279
6.17 "EIN BOILER" 279
6.18 'EIN DIREKTER HEIZKREIS UND EIN BOILER - KEIN AUSSENSENSOR' 280
6.19 "EIN DIREKTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR" 281
6.20 'ZWEI DIREKTE HEIZKREISE UND EIN BOILER - KEINAUSSENSENSOR' 281
6.21 "ZWEI DIREKTE HEIZKREISE UND EIN BOILER - MIT AUSSENSENSOR" 282
6.22 "DREI DIREKTE HEIZKREISE UND EIN BOILER - KEINAUSSENSENSOR" 282
6.23 "DREI DIREKTE HEIZKREISE UND EIN BOILER - MIT AUSSENSENSOR" 284
6.24 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER - KEINAUSSENSENSOR" 284
6.25 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR" 285
6.26 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER - KEINAUSSENSENSOR" 286
6.27 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR" 287

7 KONFIGURATIONEN "KOMMUNIZIEREND" 287

7.1 KONFIGURATIONEN "KOMMUNIZIEREND" MIT WARMWASSERBEREITUNG (IN KESSEL INTEGRIERT)....288

8 SERVICEMENÜ 288

"TS" - MENÜ TRANSPARENTE PARAMETER 288
"IN" - MENU INFO 289
"HI" - MENÜ HISTORY 289
'RE' - RESET HISTORY 289

9 ANZEIGEN WÄHREND DES BETRIEBS....289

9.1 LCD-DISPLAY AUS 289

10 ZUSATZFUNKTIONEN 289

10.1 BETRIEBSART FH 289
10.2 GLEICHE EINSTELLUNGEN FUR JEDEN HEIZKREIS (TSP30) 289
10.3 AKTIVIERUNG DER PUMPE MIT PLATINE IN STANDBY (TSP34)....290
10.4 FREIGABE VORLAUFFÜHLER HEIZUNG (TSP35) 290
10.5 BETRIEB MIT KESSEL IN STÖRUNG (TSP36) 290
10.6 LEGIONELLENSCHUTZ (TSP37) 290
10.7 BETRIEBSART SOMMER/WINTER VON KESSEL (TSP38) 290
10.8 BLOCKIERSCHUTZ 290
10.9.HAUPTMERKMALE 290
10.10 BENUTZEREINSTELLUNGEN....291
10.11 AUSSENTEMPERATURFÜHLER/GLEITTEMPERATUR 291

1. PANORAMICA

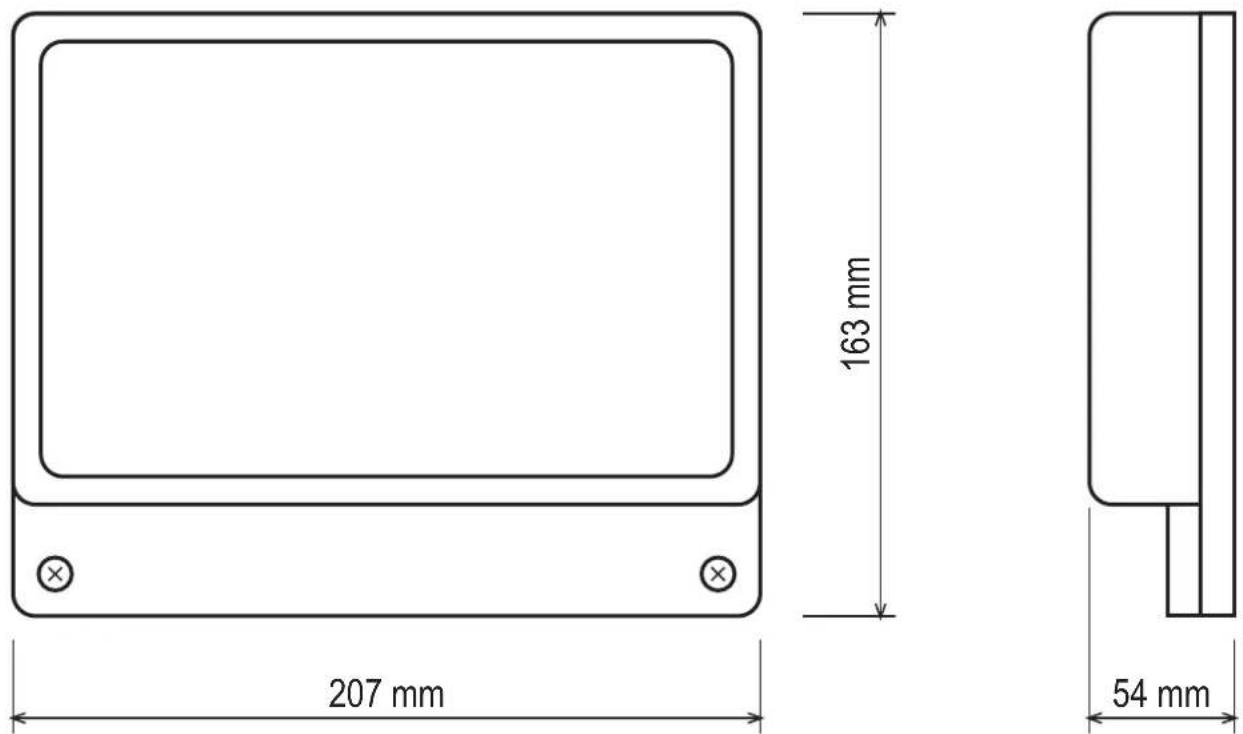

VISTA ESTERNA E DIMENSIONI BOX

207 mm 163 mm 54 mm

fig.1

VISTA INTERNA SCHEDA

TS1 FHO1 FHO2 L-N L-N L-L L-N L-L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 C01 UO CO3 UO3 C04 Q15 Q14 Q13 Q12 RL01-2 RL02-2 RL03-1 RL03-2 RL01-1 RL04-1 RL04-2 RL01-1 RL05-1 RL05-2 RL01-1 RL06-1 RL06-2 RL01-1 RL07-1 RL07-2 C01 UO CO3 UO3 C04 DISP1 Q21 Q22 Q23 Q24 R073 R074 R075 R076 R077 R078 Q22 Q23 Q24 UO1 UO2 UO3 UO4 Q21 Q22 Q23 Q24 R073 R074 R075 R076 R077 R078 Q22 Q23 Q24 UO1 UO2 UO3 UO4 Q21 Q22 Q23 Q24 R073 R074 R075 R076 R077 R078

fig.2

Legenda

1 Display LCD
2 Tasto +
3 Tasto -
4 Tasto OK

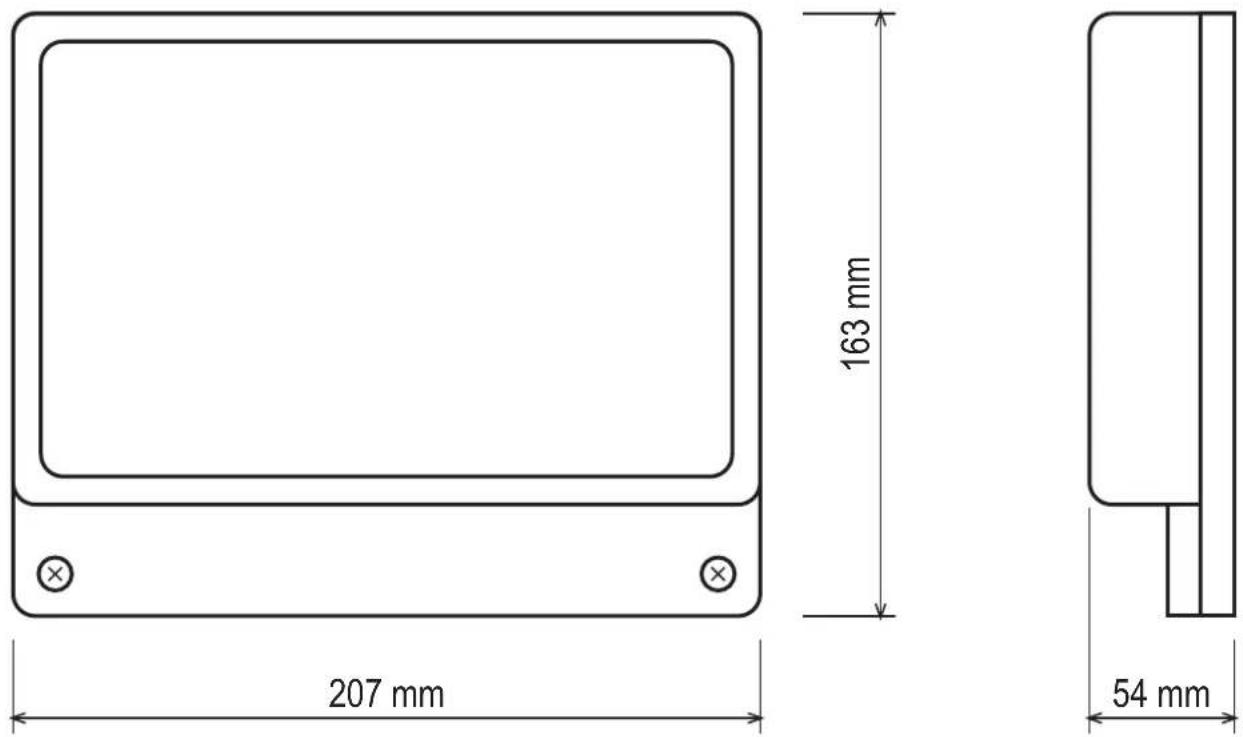

AUSSENANSICHT UND ABMESSUNGEN DER BOX

207 mm 163 mm 54 mm

Abb. 1

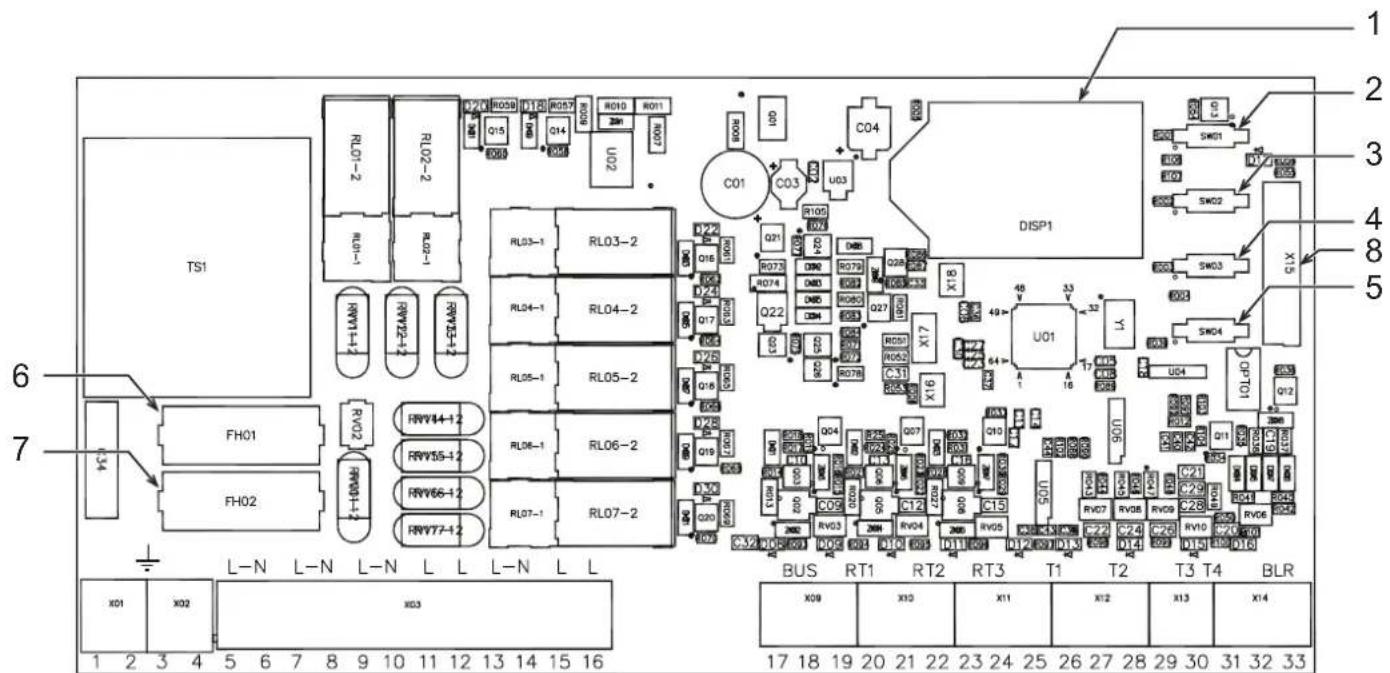

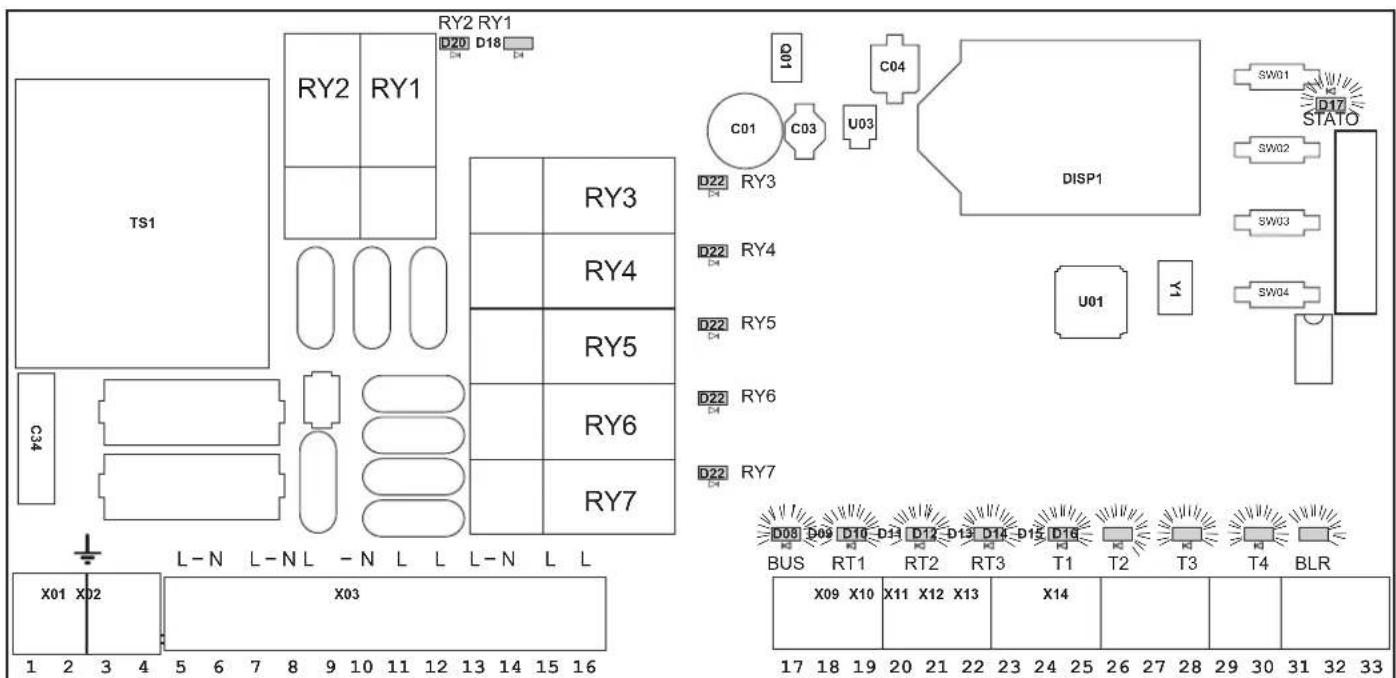

INNENANSICHT DER PLATINE

TS1 L-N L-N L-L L-N L-L FHO1 FHO2 C14 L-N L-N L-L L-N L-L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 C01 C03 C04 Q10 Q11 Q12 Q13 Q14 Q15 Q16 Q17 Q18 Q19 Q20 Q21 Q22 Q23 Q24 Q25 Q26 Q27 Q28 Q29 Q30 Q31 Q32 Q33 Q34 Q35 Q36 Q37 Q38 Q39 Q40 Q41 Q42 Q43 Q44 Q45 Q46 Q47 Q48 Q49 Q50 Q51 Q52 Q53 Q54 Q55 Q56 Q57 Q58 Q59 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7 UO8 UO9 UO1 UO2 UO3 UO4 UO5 UO6 UO7

Abb. 2

Zeichenerklärung

1 LCD-Display
2 Taste *
3 Taste -
4 Taste OK

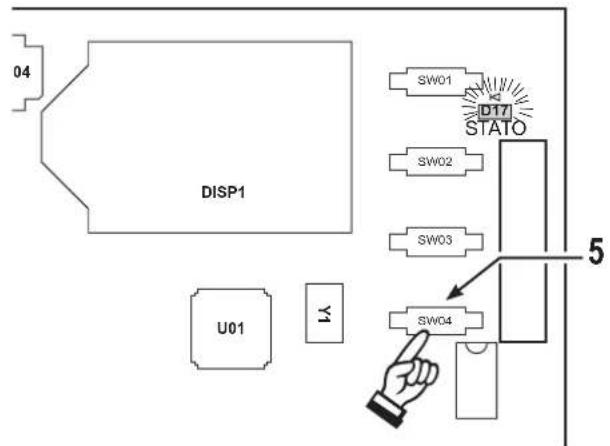

5 AUTOKONFIGURATIONSTASTE
6 Schmelzsicherung "FH01" Lasten Platine FZ4 (Relais)
7 Schmelzsicherung "FH02" Platine FZ4
8 Steckverbinder X15 für Relaisplatine SK16504

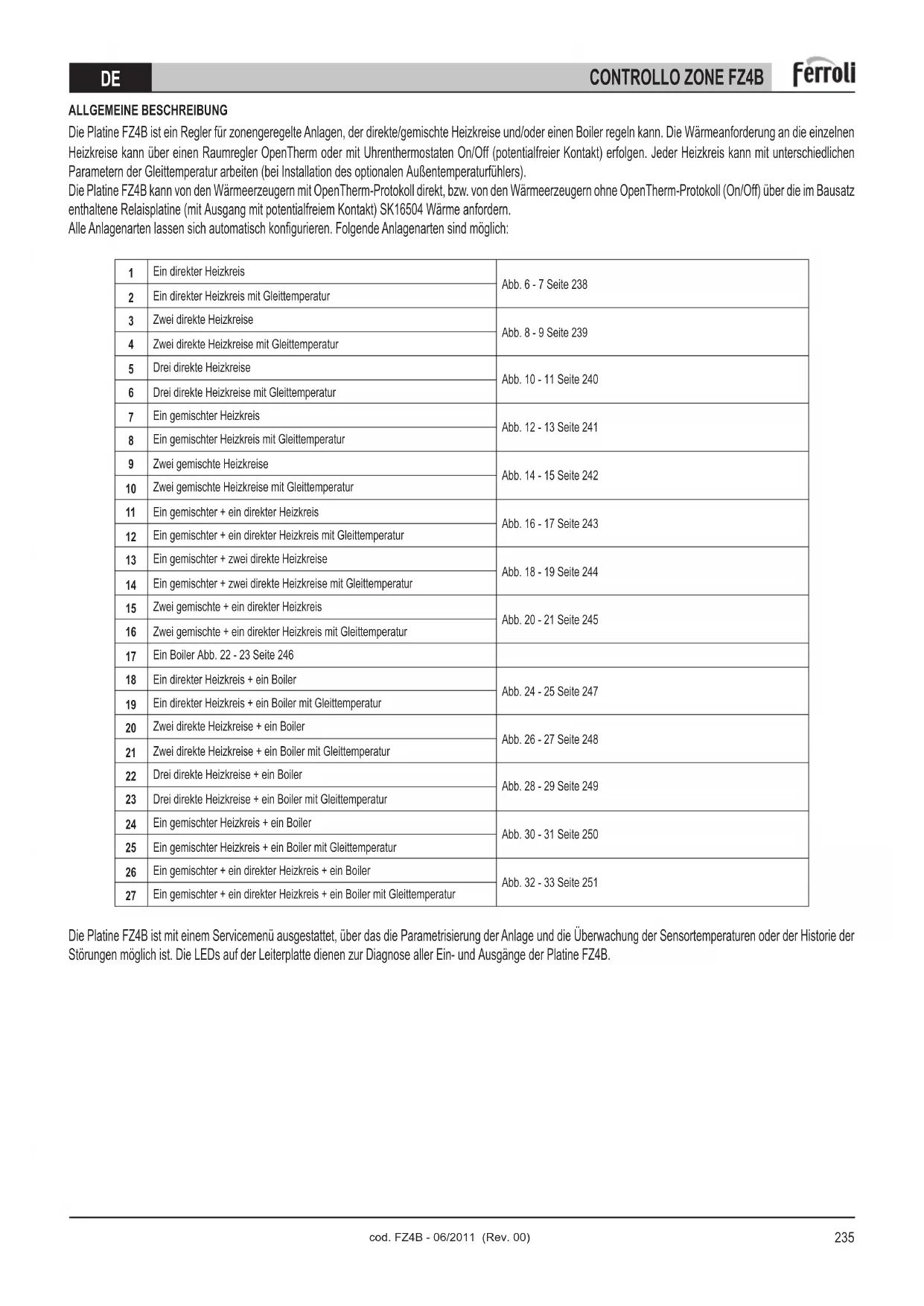

ALLGEMEINE BESCHREIBUNG

Die Platine FZ4B ist ein Regler für zonengeregelte Anlagen, der direkte/gemischte Heizkreise und/oder einen Boiler regeln kann. Die Wärmeanforderung an die einzelnen Heizkreise kann über einen Raumregler OpenTherm oder mit Uhrenthermostaten On/Off (potentialfreier Kontakt) erfolgen. Jeder Heizkreis kann mit unterschiedlichen Parametern der Gleittemperatur arbeiten (bei Installation des optionalen Außentemperaturfühlers).

Die Platine FZ4B kann von den Wärmeerzeugern mit OpenTherm-Protokoll direkt, bzw. von den Wärmeerzeugern ohne OpenTherm-Protokoll (On/Off) über die im Bausatz enthaltene Relaisplatine (mit Ausgang mit potentialfreiem Kontakt) SK16504 Wärme anfordern.

Alle Anlagenarten lassen sich automatisch konfigurieren. Folgende Anlagenarten sind möglich:

1	Ein direkter Heizkreis	Abb. 6 - 7 Seite 238
2	Ein direkter Heizkreis mit Gleittemperatur
3	Zwei direkte Heizkreise	Abb. 8 - 9 Seite 239
4	Zwei direkte Heizkreise mit Gleittemperatur
5	Drei direkte Heizkreise	Abb. 10 - 11 Seite 240
6	Drei direkte Heizkreise mit Gleittemperatur
7	Ein gemischter Heizkreis	Abb. 12 - 13 Seite 241
8	Ein gemischter Heizkreis mit Gleittemperatur
9	Zwei gemischte Heizkreise	Abb. 14 - 15 Seite 242
10	Zwei gemischte Heizkreise mit Gleittemperatur
11	Ein gemischter + ein direkter Heizkreis	Abb. 16 - 17 Seite 243
12	Ein gemischter + ein direkter Heizkreis mit Gleittemperatur
13	Ein gemischter + zwei direkte Heizkreise	Abb. 18 - 19 Seite 244
14	Ein gemischter + zwei direkte Heizkreise mit Gleittemperatur
15	Zwei gemischte + ein direkter Heizkreis	Abb. 20 - 21 Seite 245
16	Zwei gemischte + ein direkter Heizkreis mit Gleittemperatur

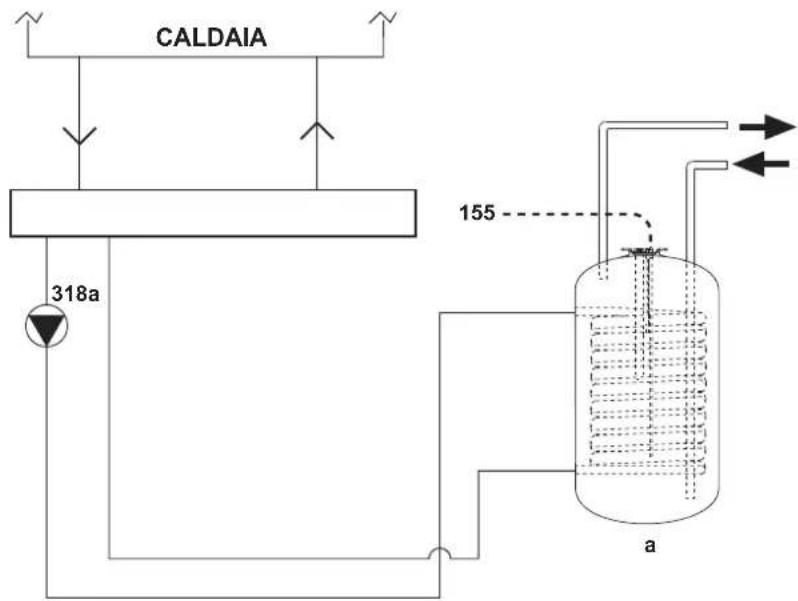

17	Ein Boiler Abb. 22 - 23 Seite 246
18	Ein direkter Heizkreis + ein Boiler	Abb. 24 - 25 Seite 247
19	Ein direkter Heizkreis + ein Boiler mit Gleittemperatur
20	Zwei direkte Heizkreise + ein Boiler	Abb. 26 - 27 Seite 248
21	Zwei direkte Heizkreise + ein Boiler mit Gleittemperatur
22	Drei direkte Heizkreise + ein Boiler	Abb. 28 - 29 Seite 249
23	Drei direkte Heizkreise + ein Boiler mit Gleittemperatur
24	Ein gemischter Heizkreis + ein Boiler	Abb. 30 - 31 Seite 250
25	Ein gemischter Heizkreis + ein Boiler mit Gleittemperatur
26	Ein gemischter + ein direkter Heizkreis + ein Boiler	Abb. 32 - 33 Seite 251
27	Ein gemischter + ein direkter Heizkreis + ein Boiler mit Gleittemperatur

Die Platine FZ4B ist mit einem Servicemenü ausgestattet, über das die Parametrisierung der Anlage und die Überwachung der Sensortemperaturen oder der Historie der Störungen möglich ist. Die LEDs auf der Leiterplatte dienen zur Diagnose aller Ein- und Ausgänge der Platine FZ4B.

TEILELISTE BAUSATZ TECHNISCHE DATEN
Anz. Beschreibung
1	Platine FZ4B
2	NTC-Fühler L = 2500 mm
1	Beutel für Schrauben
6	Kabelhalter
12	Selbstschn. Schraube TC 3.5x19 UNI6954
2 x 2	Dübel D.5x25
2 x 2	Schraube 4x30 TPS
1	Bedienungsanleitung FZ4B
1	Platine SKI6504

Raumtemperatur

Betrieb: -10°C ÷ +60°C

Lager und Transport -25°C ÷ +80°C

Max. Raumfeuchte 90% bei 40°C

Montage:

Wandbefestigung

Anschlusswerte:

230 VAC +10% -15%, 50 Hz

Stromaufnahme insgesamt:

5 VA @ 230 VAC (ohne Lasten)

Techn. Daten Ausgänge 230 VAC:

Nennstrom Ausgangsrelais = 5 A @2 50 VAC (max. zulässige Last: 1 A 230 VAC cos φ 0.7)

Techn. Daten Schmelzsicherung:

2 x 250 VAC 2 A fast 5x20

2. INSTALLATION

2.1 MONTAGE

Achtung!

Vor Öffnen des Gehäuses immer sicherstellen, dass die Netzspannung vollständig getrennt ist.

Die Montage ist ausschließlich in geschlossenen und trockenen Räumen zulässig. Um einen ordnungsgemäßen Betrieb sicherzustellen, darauf achten, dass am vorgesehenen Installationsort keine starken elektromagnetischen Felder vorhanden sind. Der Regler muss mit einem Zusatzgerät (mit Öffnungsabstand der Kontakte an allen Polen von min. 3 mm) vom Stromnetz, oder mit einem den geltenden Vorschriften entsprechenden Trennschalter getrennt werden. Während der Installation darauf achten, dass das Netzkabel von den Kabeln der Temperaturfühler getrennt bleibt.

2.2 INSTALLATION

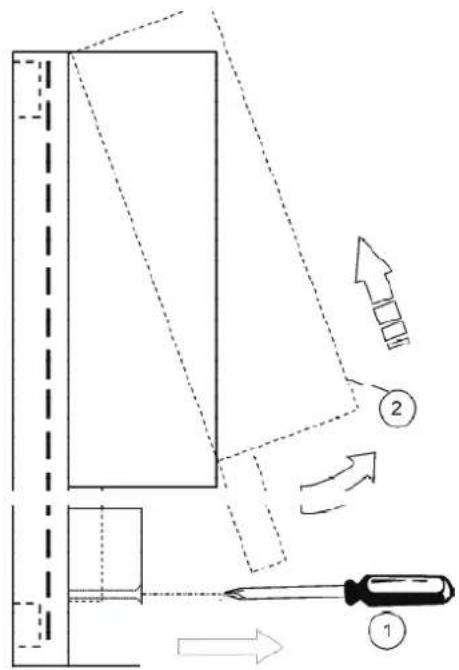

Vor der Installation die Vorderseite der Box abnehmen. Dazu einen Schraubendreher am Punkt 1 (Abb. 3) ansetzen und aufhebeln; anschließend die Vorderseite der Box wie in Punkt 2 (Abb. 3) dargestellt anheben:

Dann die Rückseite des Heizkreisreglers mit dem mitgelieferten Schraubensatz an der Wand befestigen (Abb. 4)

Die Verdrahtung gemäß den im nächsten Abschnitt dargestellten Schaltplänen ausführen. Das Ganze schließen. Dazu die oben beschriebenen Vorgänge in umgekehrter Reihenfolge durchführen.

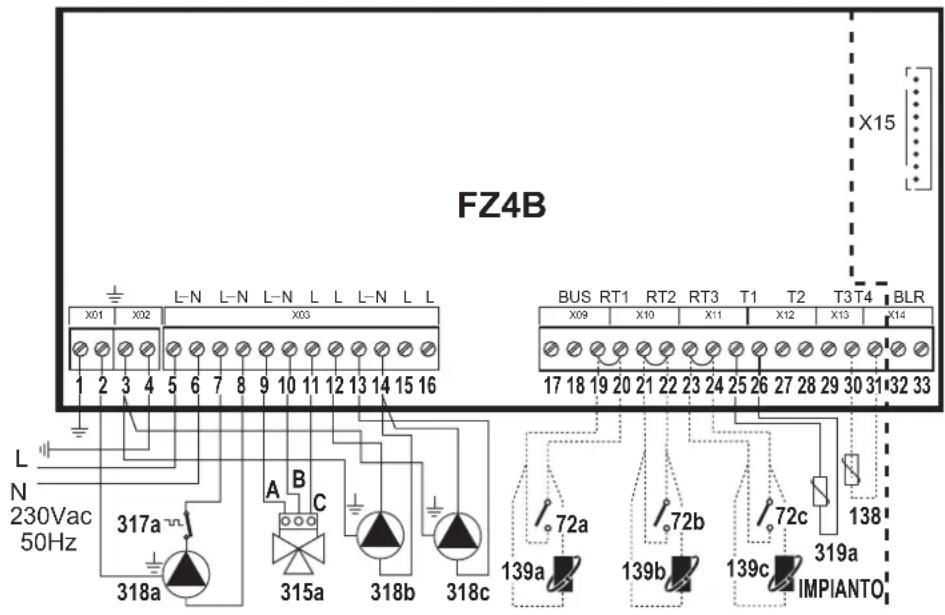

2.3 ZUWEISUNG DER KLEMMEN

Nach Unterbrechung der Stromzufuhr zum Heizkessel die Verdrahtung mit der Klemmleiste am Heizkreisregler vornehmen (Abb. 5).

L-N L-N L-N L L L-N L L x01 x02 x03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

Abb. 5

Für die Niederspannungsanschlüsse (Klemmen. 17-33) Kabel mit Querschnitt max. 2,5 mm2 verwenden, die so zu verlegen sind, dass ihr Verlauf nicht mit jenem der Netzkabel übereinstimmt. Die Kabel dürfen nicht länger als 50 m sein. Für die Anschlüsse an Netzspannung (Klemmen 5-16) und Erdung (Klemmen 1-4) Kabel mit Querschnitt max. 4,0 mm2 verwenden.

An den Klemmen 5(L) und 6(N) wird die Dauerstromversorgung des Heizkreisreglers angeschlossen; an den Klemmen 32 und 33 (BLR) das Kommunikationskabel mit der Kesselplatine (Klemmen Raumregler OpenTherm); an den Klemmen 30 und 31 (T4) ein eventueller Außentemperaturfühler (optional), falls der Anschluss an der Kesselplatine nicht verfügbar ist. Für die restliche Verdrahtung die in den folgenden Abschnitten dargestellten Schaltpläne befolgen.

Die Raumregelung kann mittels Raumregler (OpenTherm) und/oder Raum-Uhrenthermostat (nur mit potentialfreiem Kontakt) erfolgen. Dennoch wird empfohlen, mindestens einen Raumregler zu verwenden, um die Einstellungen durch Benutzer und Installateur zu vereinfachen.

Wärmeanforderung an den Wärmeerzeuger

Abgesehen vom Typ des zu regelnden Schaltbildes kann der Heizkreisregler auf 3 verschiedene Arten Wärme vom Wärmeerzeuger anfordern.

Zuerst muss eine dieser 3 Arten gewählt werden:

1 - Kommunizierend: Wärmeerzeuger mit Opentherm-Protokoll

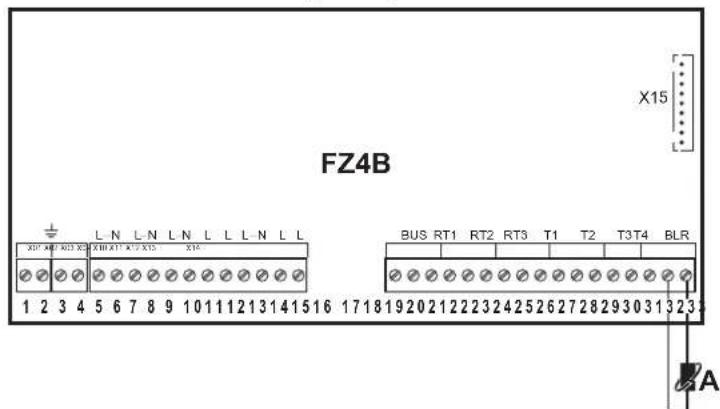

FZ4B X15 L-N L-N L-N L-L-N L-L 20" 18" 203 X30 X30 X31 X35 X36 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR A

Die Verbindung "Kessel" A durch Trennen der Relaisplatine (mit Ausgang mit potentialfreiem Kontakt) Art.Nr. SK16504 herstellen.

A - An Raumregler Opentherm Kessel anschließen (139)

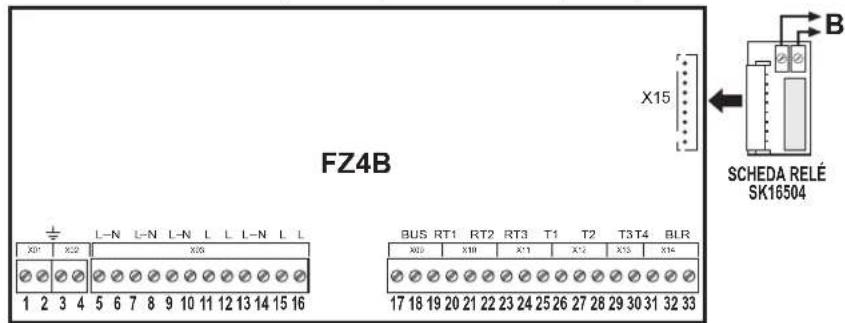

2 - Stand-Alone 1: Wärmeerzeuger ohne Opentherm-Protokoll (ON/OFF)

FZ4B X15 SCHEDA RELÉ SK16504 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 X01 X22 X26 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

Die Verbindung "Kessel" B durch Anschließen der Relaisplatine (mit Ausgang mit potentialfreiem Kontakt) Art.Nr. SK16504.

B - An Raumthermostat on/off Kessel (72) anschließen

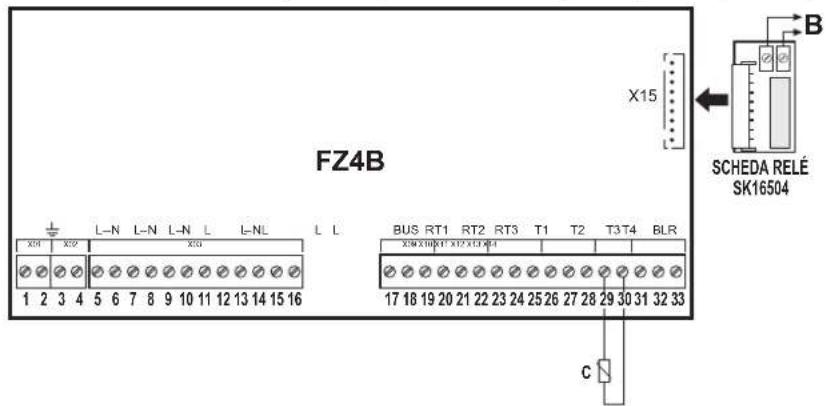

3 - Stand-Alone 2: Wärmeerzeuger ohne Opentherm-Protokoll (ON/OFF) mit Temperaturregelung

FZ4B X15 SCHEDA RELÉ SK16504 L-N L-N L-N L L-NL L L X34 X29 X30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X36 X38 X39 X40 X41 X42 X43 X44 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 C

Die Verbindung "Kessel" B durch Anschließen der Relaisplatine (mit Ausgang mit potentialfreiem Kontakt) Art.Nr. SK16504 herstellen.

Die Verbindung "Sensor" C herstellen.

B - An Raumthermostat on/off Kessel (72) anschließen

C - Vorlaufsensor Wärmeerzeuger

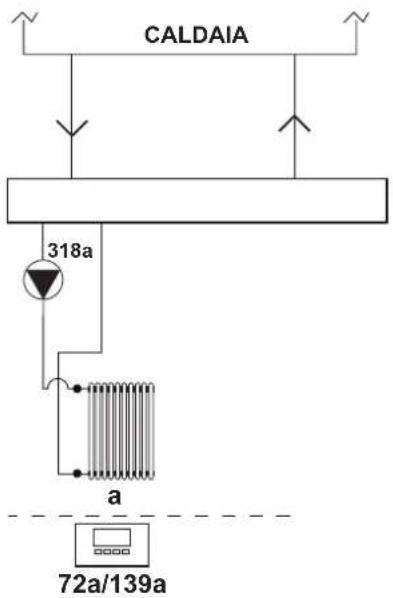

Ein direkter Heizkreis

Prinzipschaltbild

CALDAIA 318a a 72a/139a

Abb. 6

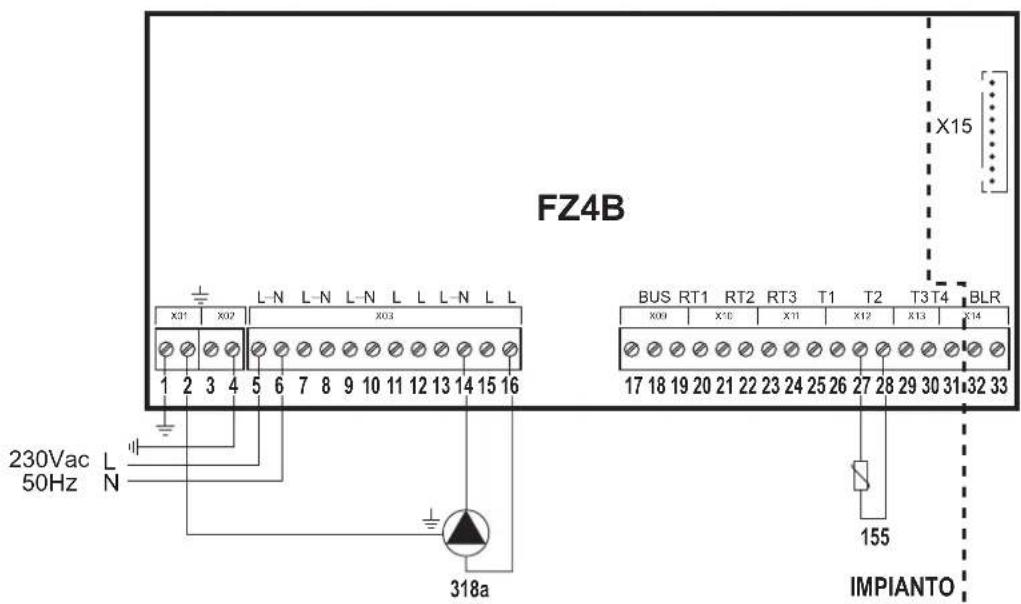

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

72a/139a

318a

318a

72a/139a

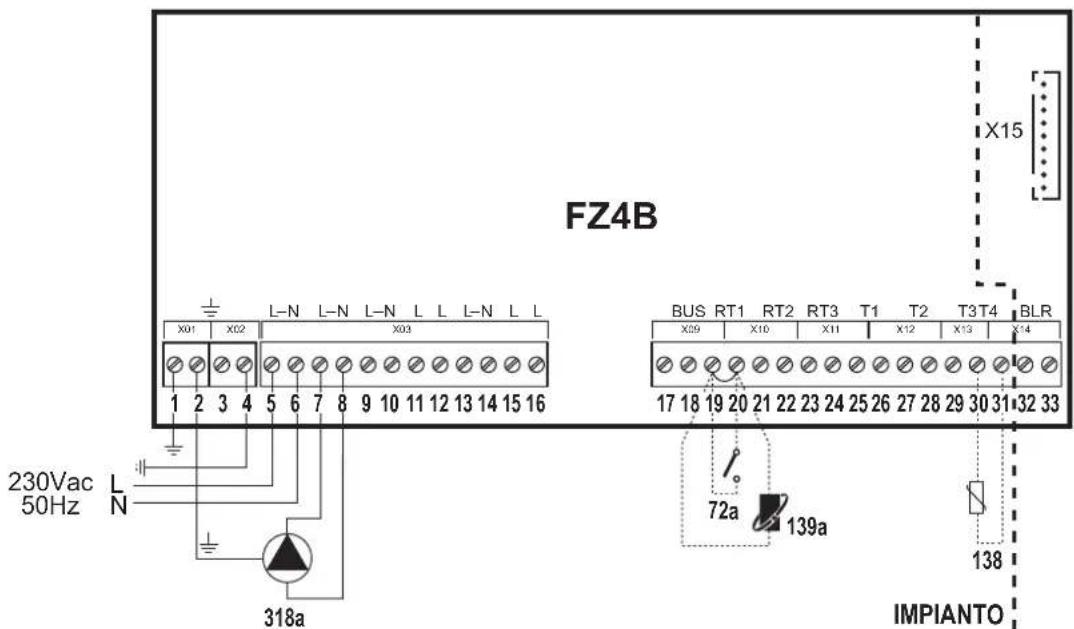

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 50Hz 318a BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 139a IMPIANTO 138

Abb. 7 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (direkt)
318a Umwälzpumpe 1. Heizkreis (direkt)

a 1. Heizkreis (direkt)

— Notwendige Verdrahtung
----Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

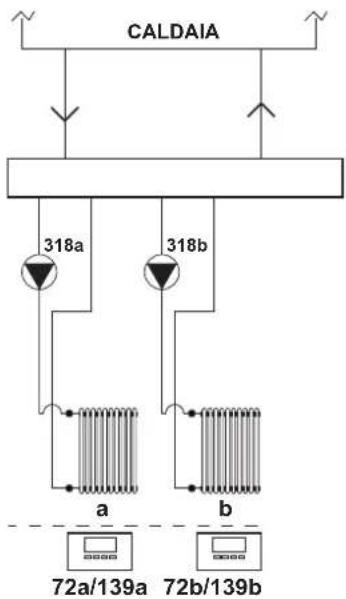

Zwei direkte Heizkreise

Anschlussschema

Abb. 8

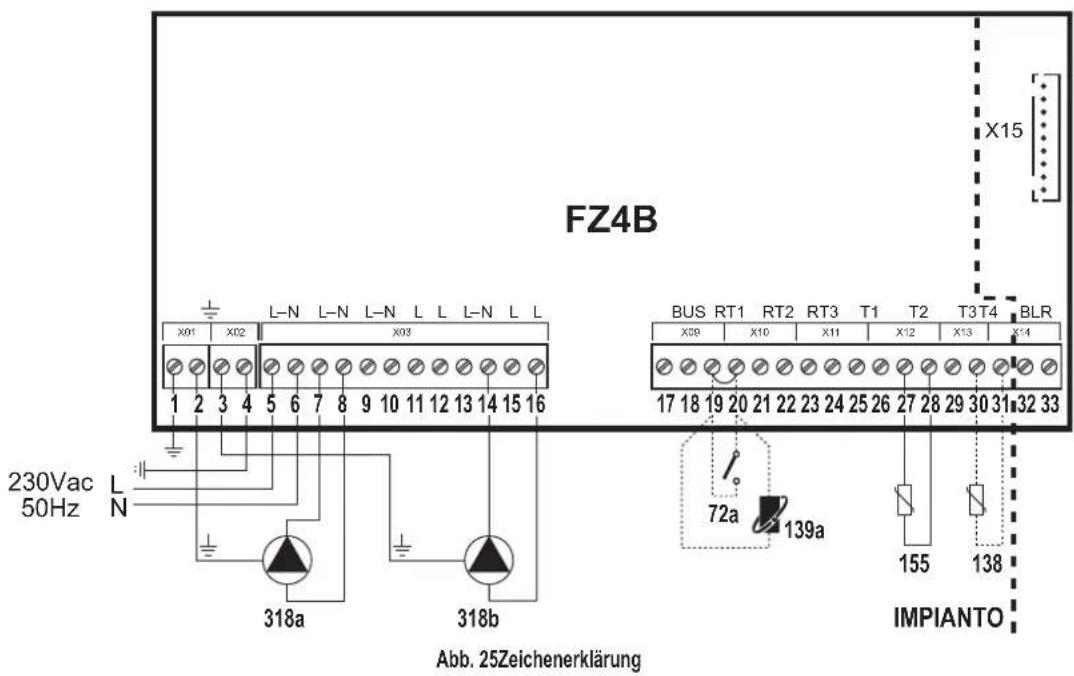

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

72a/139a

72b/139b

318a

318a

318b

318b

72a/139a

72b/139b

138

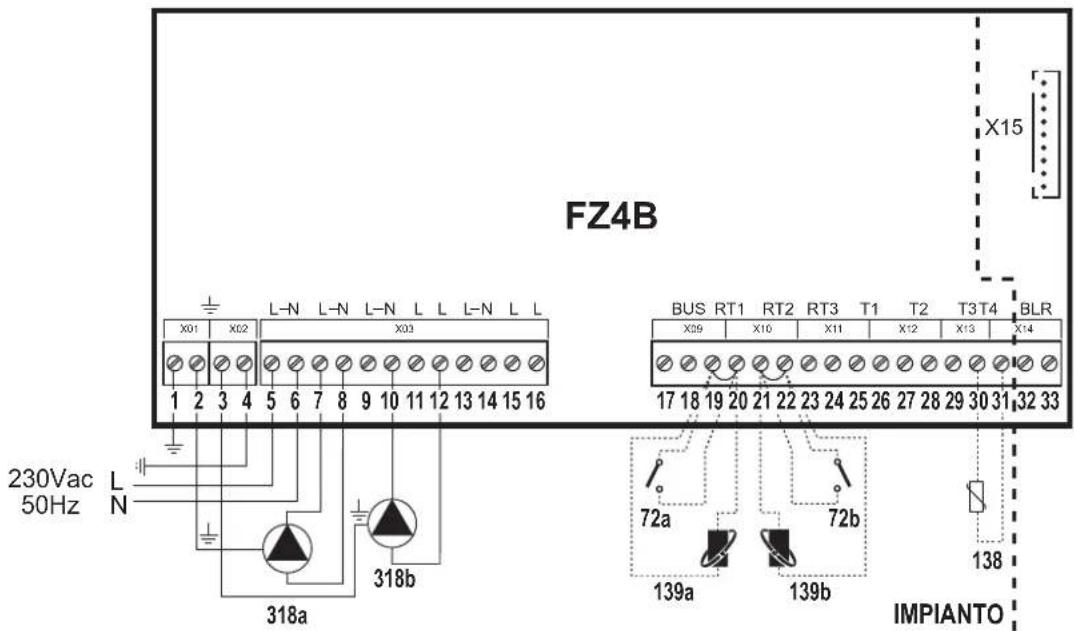

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 50Hz 318a 318b 72a 72b 139a 139b IMPIANTO 138

Abb. 9 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (direkt)
72b Raumthermostat 2. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (direkt)
139b Raumregler 2. Heizkreis (direkt)

318a Umwälzpumpe 1. Heizkreis (direkt)

318b Umwälzpumpe 2. Heizkreis (direkt)

a 1. Heizkreis (direkt)
b 2. Heizkreis (direkt)
— Notwendige Verdrahtung
----Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

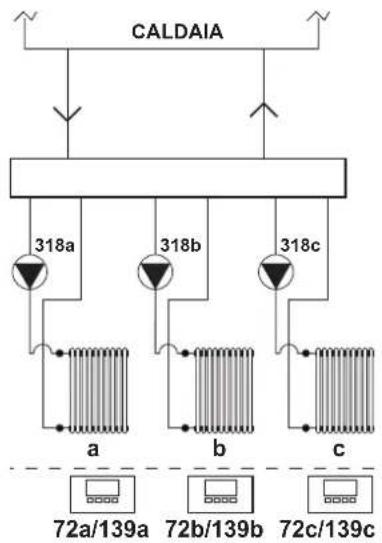

Drei direkte Heizkreise

Anschlussschema

Abb. 10

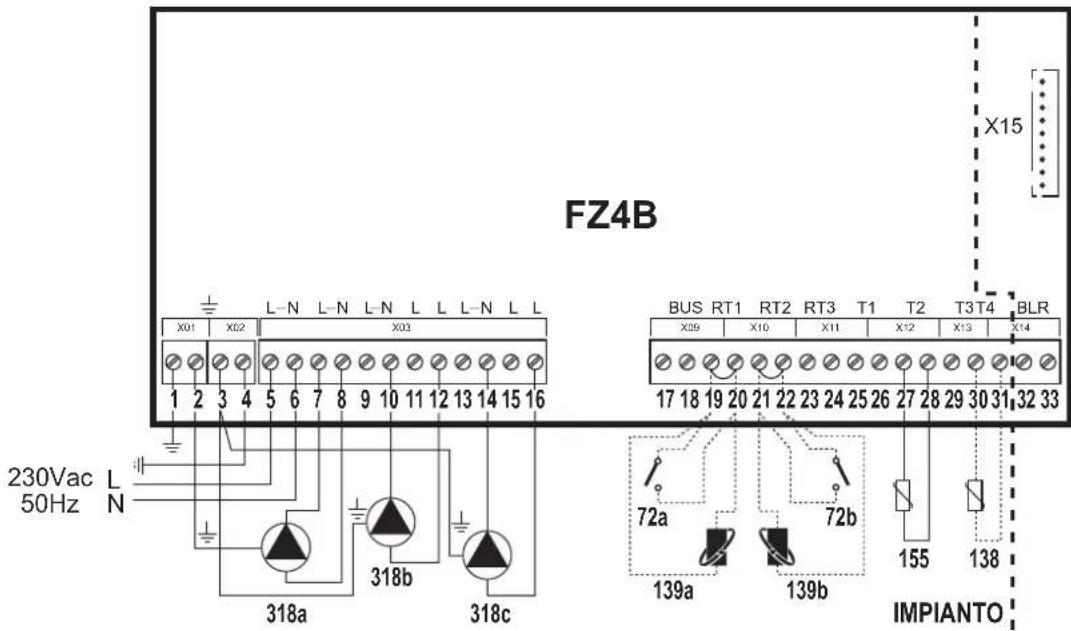

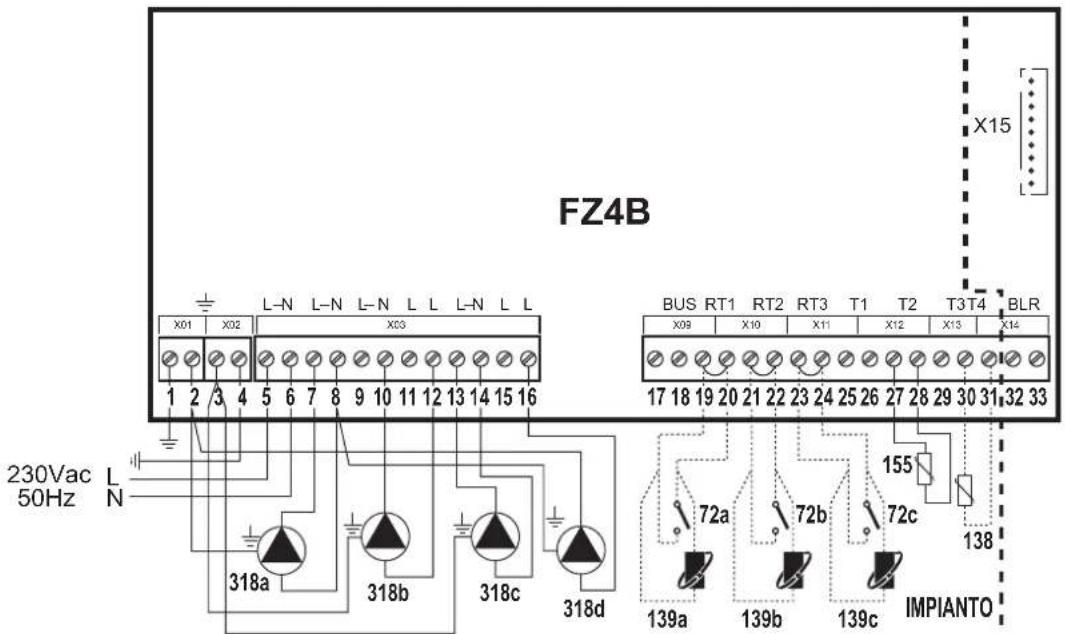

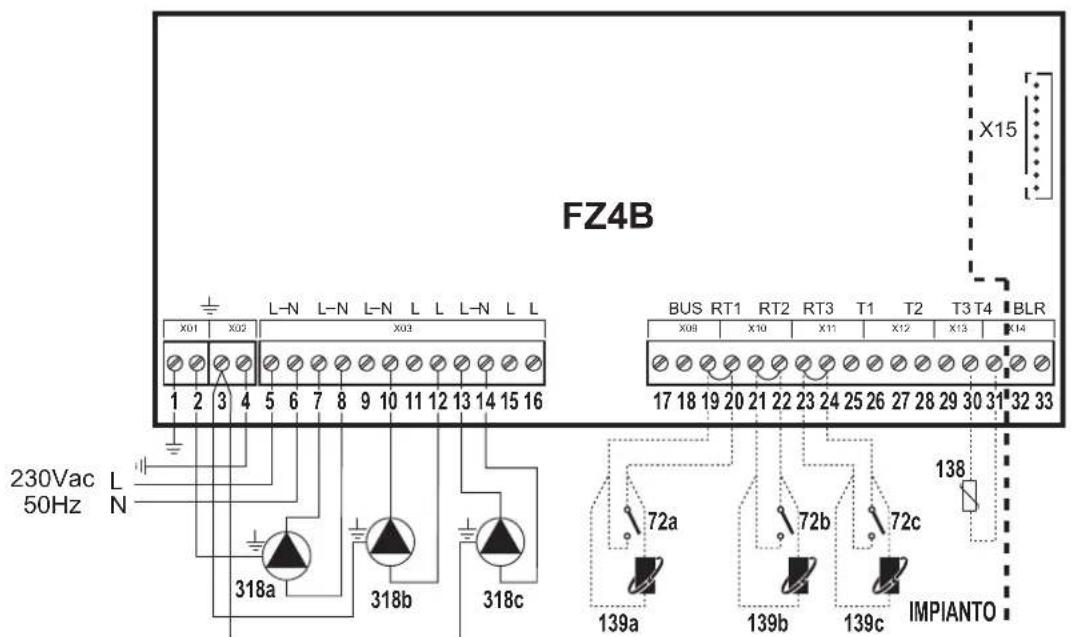

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

72c/139c

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

72c/139c

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X08 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 50Hz 318a 318b 318c 72a 72b 72c 139a 139b 139c IMPIANTO 138

Abb. 11 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (direkt)

72b Raumthermostat 2. Heizkreis (direkt)

72c Raumthermostat 3. Heizkreis (direkt)

138 Außentemperaturfühler

139a Raumregler 1. Heizkreis (direkt)

139b Raumregler 2. Heizkreis (direkt)

139c Raumregler 3. Heizkreis (direkt)

318a Umwälzpumpe 1. Heizkreis (direkt)

318b Umwälzpumpe 2. Heizkreis (direkt)

318c Umwälzpumpe 3. Heizkreis (direkt)

a 1. Heizkreis (direkt)

b 2. Heizkreis (direkt)

c 3. Heizkreis (direkt)

— Notwendige Verdrahtung

----Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

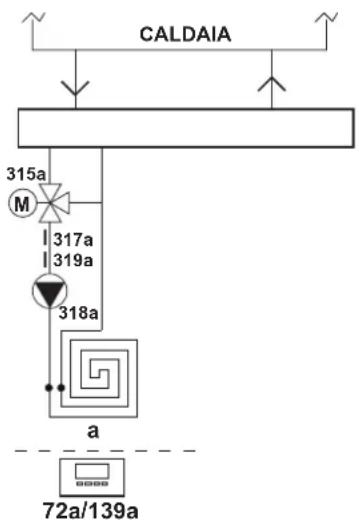

Ein gemischter Heizkreis

Anschlussschema

Dreiwege-Mischventile verwenden:

• ÖFFNUNGSPHASE 230 V
• SCHLIESSPHASE 230 V
• NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht

180 Sekunden überschreiten.

Abb. 12

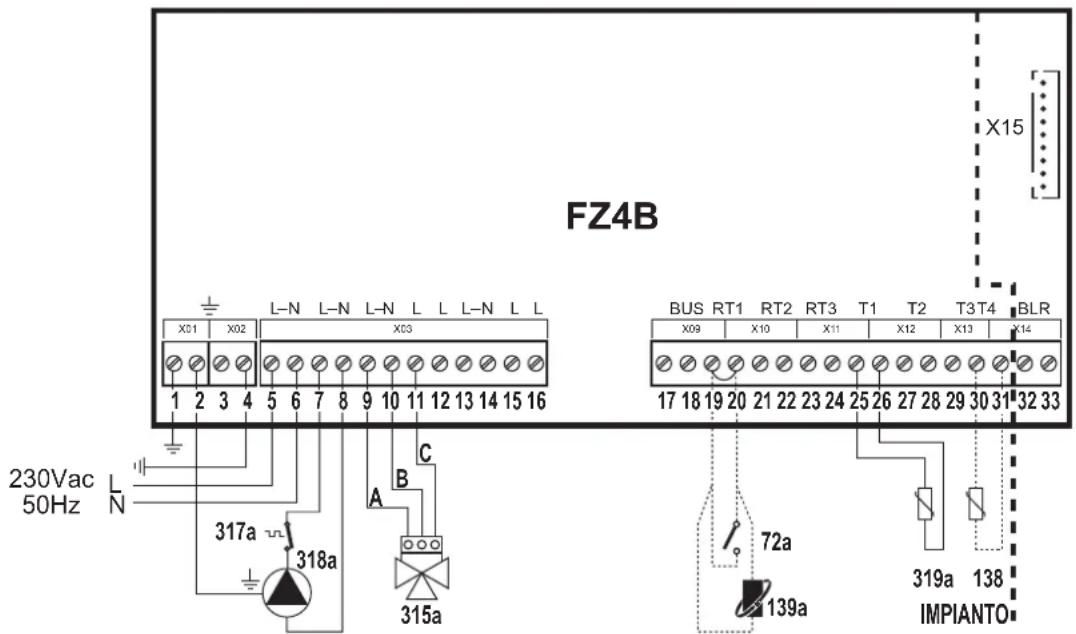

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

72a/139a

319a

318a

318a

315a - A

315a - B

315a - C

72a/139a

319a

138

FZ4B X15 L-N L-N L-N L L L-N L L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 317a 318a A B C 315a 72a 139a 319a 138 IMPIANTO

Abb. 13 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (gemischt)

138 Außentemperaturfühler

139a Raumregler 1. Heizkreis (gemischt)

315a Mischventil 1. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE

B = NEUTRALSTELLUNG

C = SCHLIESSPHASE

317a Sicherheitsthermostat 1. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
319a Vorlaufsensor 1. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)

— Notwendige Verdrahtung
----Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

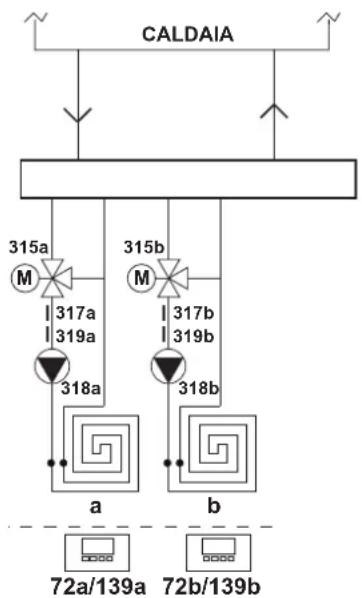

Zwei gemischte Heizkreise

Anschlussschema

Dreiwege-Mischventile verwenden:

• ÖFFNUNGSPHASE 230 V
• SCHLIESSPHASE 230 V
• NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht 180

Sekunden überschreiten.

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B

315b - C

72a/139a

72b/139b

319a

319b

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B

315b - C

72a/139a

72b/139b

319a

319b

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a 318a A B C 315a 317b 315b BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 319a 319b IMPIANTO

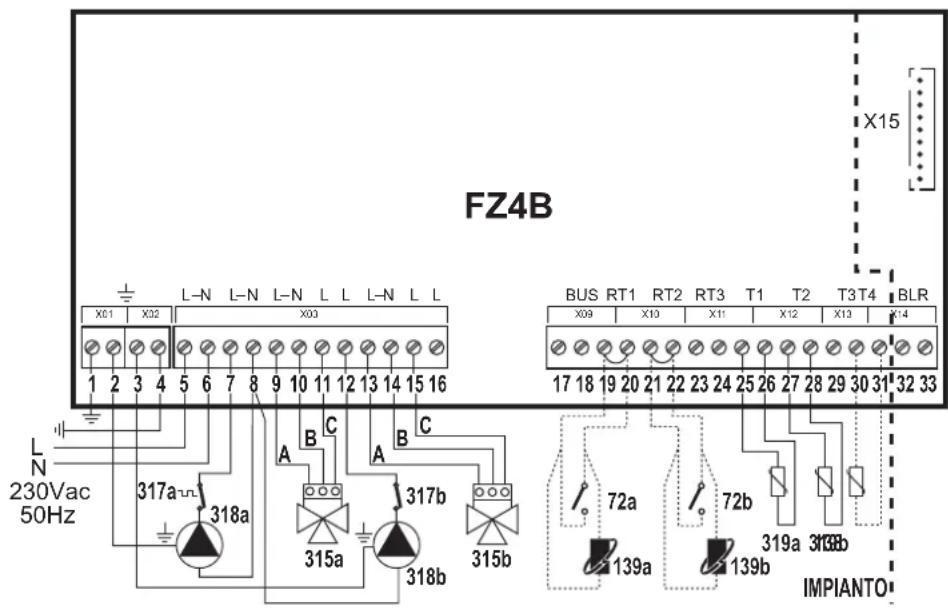

Abb. 15

72a Raumthermostat 1. Heizkreis (gemischt)
72b Raumthermostat 2. Heizkreis (gemischt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (gemischt)
139b Raumregler 2. Heizkreis (gemischt)
315a Mischventil 1. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE
B = NEUTRALSTELLUNG
C = SCHLIESSPHASE

315b Mischventil 2. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE
B = NEUTRALSTELLUNG
C = SCHLIESSPHASE

317a Sicherheitsthermostat 1. Heizkreis (gemischt)
317b Sicherheitsthermostat 2. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
318b Umwälzpumpe 2. Heizkreis (gemischt)
319a Vorlaufsensor 1. Heizkreis (gemischt)
319b Vorlaufsensor 2. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)

b 2. Heizkreis (gemischt)

— Notwendige Verdrahtung
----Optionale Verdrahtung

Bei Konfiguration für Funktionsweise Stand-Alone 2 ist der als Zubehör erhältliche NTC-Fühler Art.Nr. 1KWMA11W (2 m) oder Art.Nr. 043005X0 (5 m) erforderlich

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

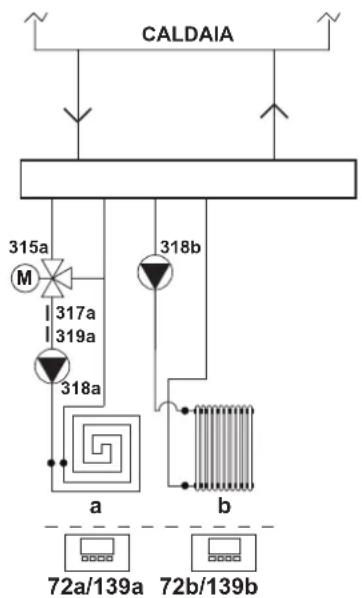

Ein gemischter und ein direkter Heizkreis

Anschlussschema

Dreiwege-Mischventile verwenden:

• ÖFFNUNGSPHASE 230 V
• SCHLIESSPHASE 230 V
• NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht 180

Sekunden überschreiten.

Abb. 16

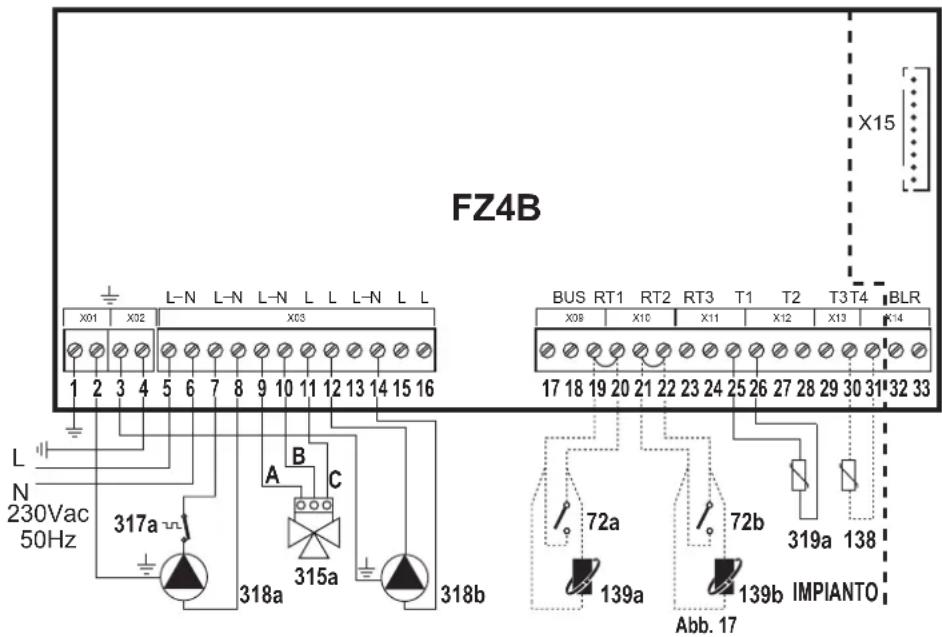

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt. Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

72b/139b

319a

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

72b/139b

319a

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz A B C 317a 318a 315a 318b BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X08 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 319a 138 139a 139b IMPIANTO Abb. 17

72a Raumthermostat 1. Heizkreis (gemischt)
72b Raumthermostat 2. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (gemischt)
139b Raumregler 2. Heizkreis (direkt)
315a Mischventil 1. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE
B = NEUTRALSTELLUNG
C = SCHLIESSPHASE

317a Sicherheitsthermostat 1. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
318b Umwälzpumpe 2. Heizkreis (direkt)
319a Vorlaufsensor 1. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)
b 2. Heizkreis (direkt)

— Notwendige Verdrahtung
----Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

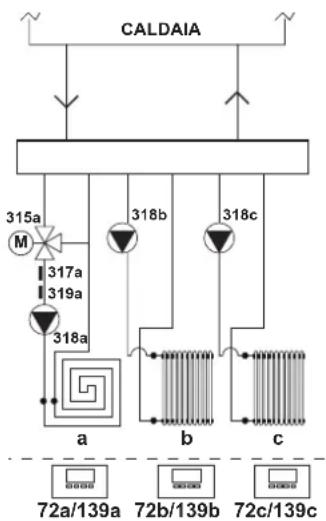

Ein gemischter und zwei direkte Heizkreise

Anschlussschema

Dreiwege-Mischventile verwenden:

• ÖFFNUNGSPHASE 230 V
• SCHLIESSPHASE 230 V
• NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht

180 Sekunden überschreiten.

Abb. 18

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318c

318b/318c

72a/139a

72b/139b

72c/139c

319a

318a

318a

315a - A

315a - B

315a - C

318b

318c

318b/318c

72a/139a

72b/139b

72c/139c

319a

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a 318a A B C 315a 318b 318c BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 72c 139a 139b 139c IMPIANTO 138

Abb. 19

72a Raumthermostat 1. Heizkreis (gemischt)
72b Raumthermostat 2. Heizkreis (direkt)
72c Raumthermostat 3. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (gemischt)
139b Raumregler 2. Heizkreis (direkt)
139c Raumregler 3. Heizkreis (direkt)
315a Mischventil 1. Heizkreis (gemischt)

A = OFFNUNGSPHASE

B = NEUTRALSTELLUNG

C = SCHLIESSPHASE

317a Sicherheitsthermostat 1. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
318b Umwälzpumpe 2. Heizkreis (direkt)
318c Umwälzpumpe 3. Heizkreis (direkt)
319a Vorlaufsensor 1. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)
b 2. Heizkreis (direkt)
c 3. Heizkreis (direkt)

— Notwendige Verdrahtung

---- Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

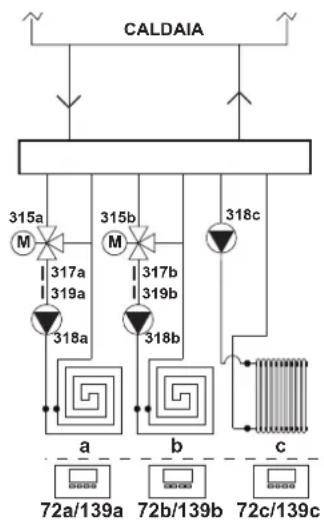

Zwei gemischte und ein direkter Heizkreis

Anschlussschema

Dreiwege-Mischventile verwenden:

• ÖFFNUNGSPHASE 230 V
• SCHLIESSPHASE 230 V
• NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht 180 Sekunden überschreiten.

Abb. 20

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B/318c

315b - C

318c

72a/139a

72b/139b

72c/139c

319a

319b

318a

318a/318b

315a - A

315a - B

315a - C

318b

315b - A

315b - B/318c

315b - C

318c

72a/139a

72b/139b

72c/138c

319a

319b

138

FZ4B X15 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a 318a A B C 315a 317b 315b A B C 318c 72a 72b 72c 319a 319b 319c IMPIANTO BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X18 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

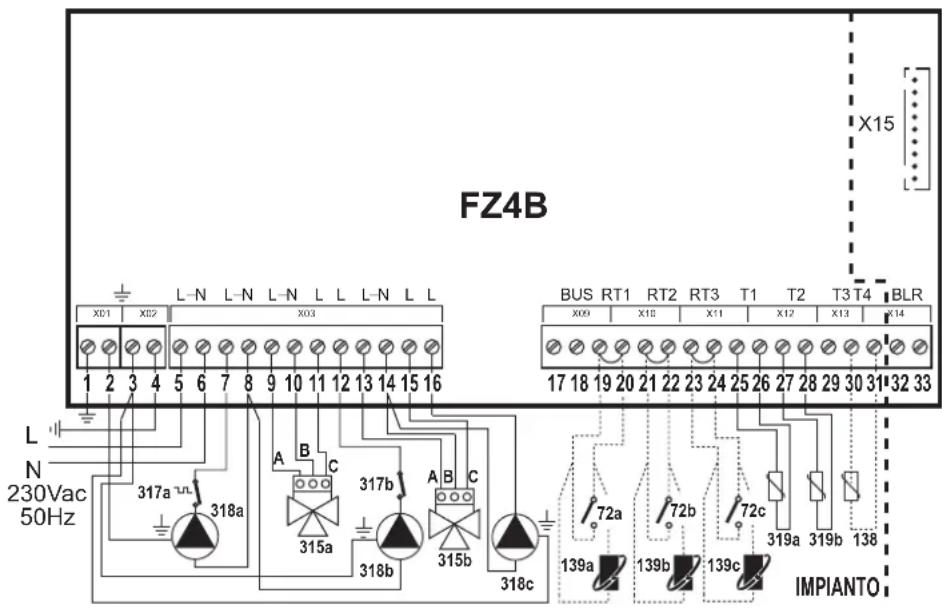

Abb. 21

72a Raumthermostat 1. Heizkreis (gemischt)
72b Raumthermostat 2. Heizkreis (gemischt)
72c Raumthermostat 3. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (gemischt)
139b Raumregler 2. Heizkreis (gemischt)
139c Raumregler 3. Heizkreis (direkt)
315a Mischventil 1. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE
B = NEUTRALSTELLUNG
C = SCHLIESSPHASE

315b Mischventil 2. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE
B = NEUTRALSTELLUNG
C = SCHLIESSPHASE

317a Sicherheitsthermostat 1. Heizkreis (gemischt)
317b Sicherheitsthermostat 2. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
318b Umwälzpumpe 2. Heizkreis (gemischt)
318c Umwälzpumpe 3. Heizkreis (direkt)
319a Vorlaufsensor 1. Heizkreis (gemischt)
319b Vorlaufsensor 2. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)
b 2. Heizkreis (gemischt)
c 3. Heizkreis (direkt)

— Notwendige Verdrahtung

---- Optionale Verdrahtung

Bei Konfiguration für Funktionsweise Stand-Alone 2 ist der als Zubehör erhältliche NTC-Fühler Art.Nr. 1KWMA11W (2 m) oder Art.Nr. 043005X0 (5 m) erforderlich

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

Ein Boilerkreis

Anschlussschema

Abb. 22

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt. Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

155

FZ4B X15 X03 L-N L-N L-N L L-L-N L-L X01 X02 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L 50Hz N 318a BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 155 IMPIANTO

Abb. 23 Zeichenerklärung

318a Boiler-Umwälzpumpe

155 Boiler-Fühler

a Boilerkreis

— Notwendige Verdrahtung

---- Optionale Verdrahtung

Bei Verwendung eines (nicht im Lieferumfang enthaltenen) Boilerthermostats ist der als Zubehör erhältliche Bausatz Art.Nr. 013017X0 erforderlich (für den Anschluss anstelle des Boilerfühlers)

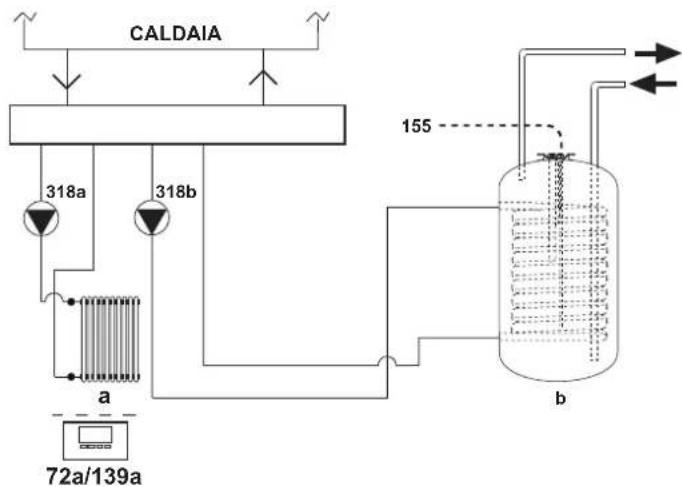

Ein direkter Heizkreis und ein Boilerkreis

Prinzipschaltbild

• Verwaltung Priorität/Gleichzeitigkeit mit Parameter FZ4B P25
• Verwaltung Economy/Comfort nur mit Raumregler

Abb. 24

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1

RY2

RY3

RY4

RY5

RY6

RY7

RT1

RT2

RT3

T1

T2

T3

T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

72a/139a

155

318a

318a

318b

318b

72a/139a

155

138

FZ4B X01 X02 X03 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 50Hz 318a 318b 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 72a 139a IMPIANTO 155 138 Abb. 25Zeichenerklärung

72a Raumthermostat 1. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (direkt)
318a Umwälzpumpe 1. Heizkreis (direkt)
318b Boiler-Umwälzpumpe
155 Boiler-Fühler

a 1. Heizkreis (direkt)

b Boilerkreis

— Notwendige Verdrahtung
----Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

Bei Verwendung eines (nicht im Lieferumfang enthaltenen) Boilerthermostats ist der als Zubehör erhältliche Bausatz Art.Nr. 013017X0 erforderlich (für den Anschluss anstelle des Boilerfühlers)

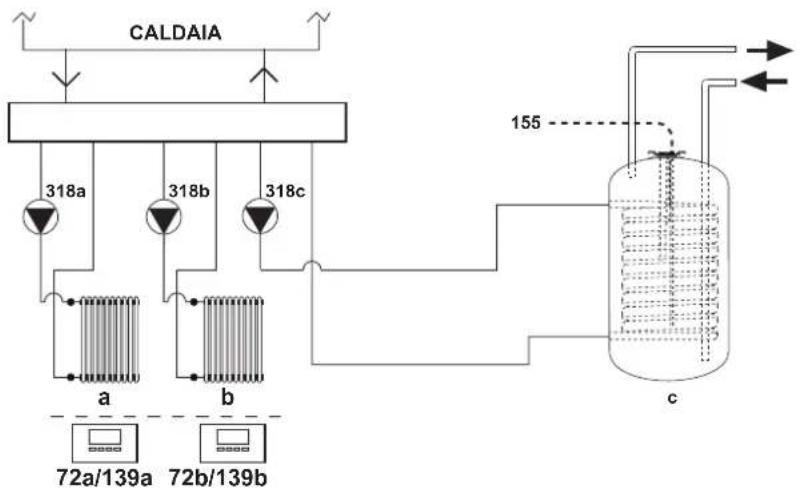

Zwei direkte Heizkreise und ein Boilerkreis

Prinzipschaltbild

• Verwaltung Priorität/Gleichzeitigkeit mit Parameter FZ4B P25

• Verwaltung Economy/Comfort nur mit Raumregler

Abb. 26

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

155

318a

318a

318b

318b

318c

318c

72a/139a

72b/139b

155

138

FZ4B X01 X02 L-N L-N L-N L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 230Vac L N 50Hz 318a 318b 318c 72a 72b 139a 139b 155 138 IMPIANTO

Abb. 27 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (direkt)

72b Raumthermostat 2. Heizkreis (direkt)

138 Außentemperaturfühler

139a Raumregler 1. Heizkreis (direkt)

139b Raumregler 2. Heizkreis (direkt)

155 Boiler-Fühler

318a Umwälzpumpe 1. Heizkreis (direkt)

318b Umwälzpumpe 2. Heizkreis (direkt)

318c Boiler-Umwälzpumpe

a 1. Heizkreis (direkt)

b 2. Heizkreis (direkt)

c Boilerkreis

— Notwendige Verdrahtung

---- Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

Bei Verwendung eines (nicht im Lieferumfang enthaltenen) Boilerthermostats ist der als Zubehör erhältliche Bausatz Art.Nr. 013017X0 erforderlich (für den Anschluss anstelle des Boilerfühlers)

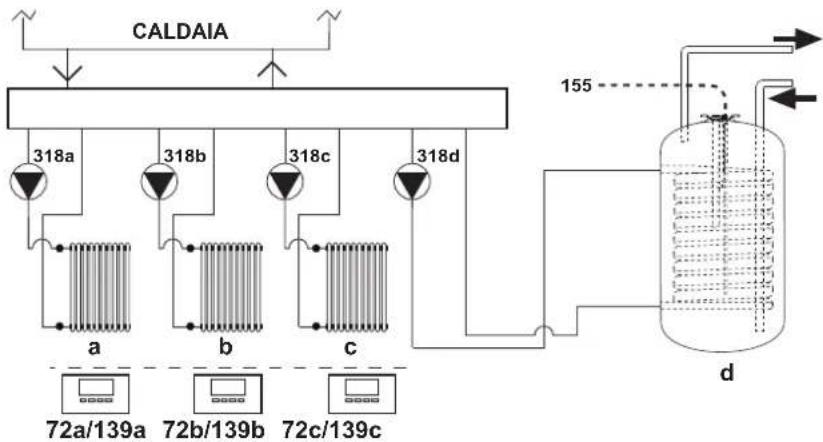

Drei direkte Heizkreise und ein Boilerkreis

Prinzipschaltbild

• Verwaltung Priorität/Gleichzeitigkeit mit Parameter FZ4B P25
• Verwaltung Economy/Comfort nur mit Raumregler

Abb. 28

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a/318d

318b

318b

318c

318c

318d

72a/139a

72b/139b

72c/139c

155

318a

318a/318d

318b

318b

318c

318c

318d

72a/139a

72b/139b

72c/139c

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 50Hz 318a 318b 318c 318d BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 72b 72c 155 139a 139b 139c IMPIANTO X15

Abb. 29 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (direkt)
72b Raumthermostat 2. Heizkreis (direkt)
72c Raumthermostat 3. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (direkt)
139b Raumregler 2. Heizkreis (direkt)
139c Raumregler 3. Heizkreis (direkt)

155 Boiler-Fühler
318a Umwälzpumpe 1. Heizkreis (direkt)
318b Umwälzpumpe 2. Heizkreis (direkt)
318c Umwälzpumpe 3. Heizkreis (direkt)
318d Boiler-Umwälzpumpe

a 1. Heizkreis (direkt)
b 2. Heizkreis (direkt)
c 3. Heizkreis (direkt)
d Boilerkreis

- Notwendige Verdrahtung

---- Optionale Verdrahtung

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

Bei Verwendung eines (nicht im Lieferumfang enthaltenen) Boilerthermostats ist der als Zubehör erhältliche Bausatz Art.Nr. 013017X0 erforderlich (für den Anschluss anstelle des Boilerfühlers)

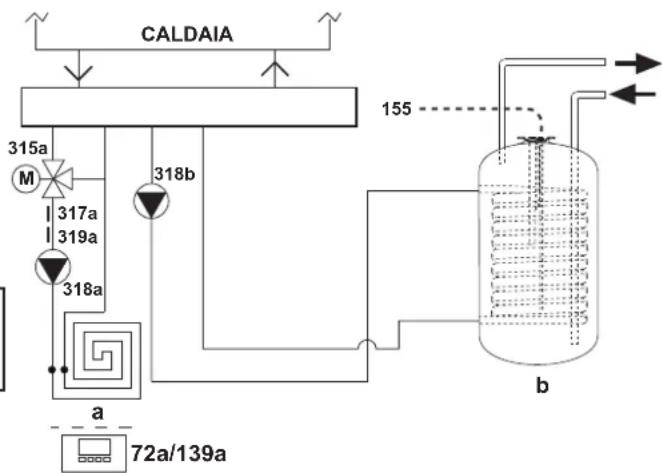

Ein gemischter Heizkreis und ein Boilerkreis

Prinzipschaltbild

Dreiwege-Mischventile verwenden:

• ÖFFNUNGSPHASE 230 V
• SCHLIESSPHASE 230 V
• NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht 180 Sekunden überschreiten.

• Verwaltung Priorität/Gleichzeitigkeit mit Parameter FZ4B P25
• Verwaltung Economy/Comfort nur mit Raumregler

Abb. 30

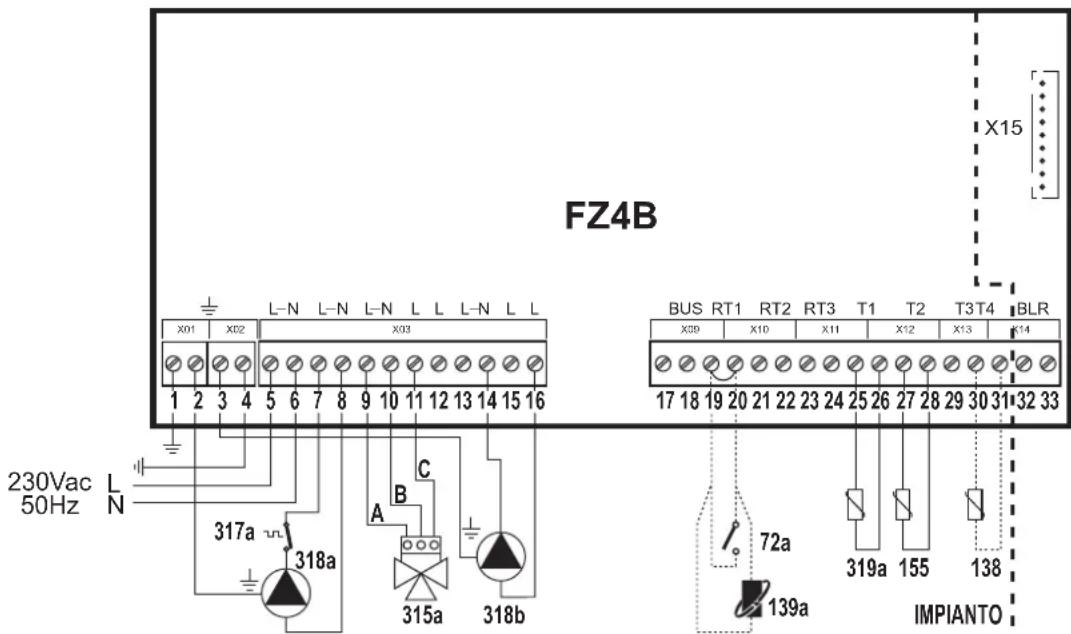

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2

RT3 T1 T2

T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

319a

155

318a

318a

315a - A

315a - B

315a - C

318b

318b

72a/139a

319a

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 230Vac L N 317a 318a A B C 315a 318b BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 72a 139a IMPIANTO

Abb. 31 Zeichenerklärung

72a Raumthermostat 1. Heizkreis (gemischt)

138 Außentemperaturfühler

139a Raumregler 1. Heizkreis (gemischt)

315a Mischventil 1. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE

B = NEUTRALSTELLUNG

C = SCHLIESSPHASE

155 Boiler-Fühler
317a Sicherheitsthermostat 1. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
318b Boiler-Umwälzpumpe
319a Vorlaufsensor 1. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)

b Boilerkreis

— Notwendige Verdrahtung
- - - - Optionale Verdrahtung

Bei Konfiguration für Funktionsweise Stand-Alone 2 ist der als Zubehör erhältliche NTC-Fühler Art.Nr. 1KWMA11W (2 m) oder Art.Nr. 043005X0 (5 m) erforderlich

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

Bei Verwendung eines (nicht im Lieferumfang enthaltenen) Boilerthermostats ist der als Zubehör erhältliche Bausatz Art.Nr. 013017X0 erforderlich (für den Anschluss anstelle des Boilerfühlers)

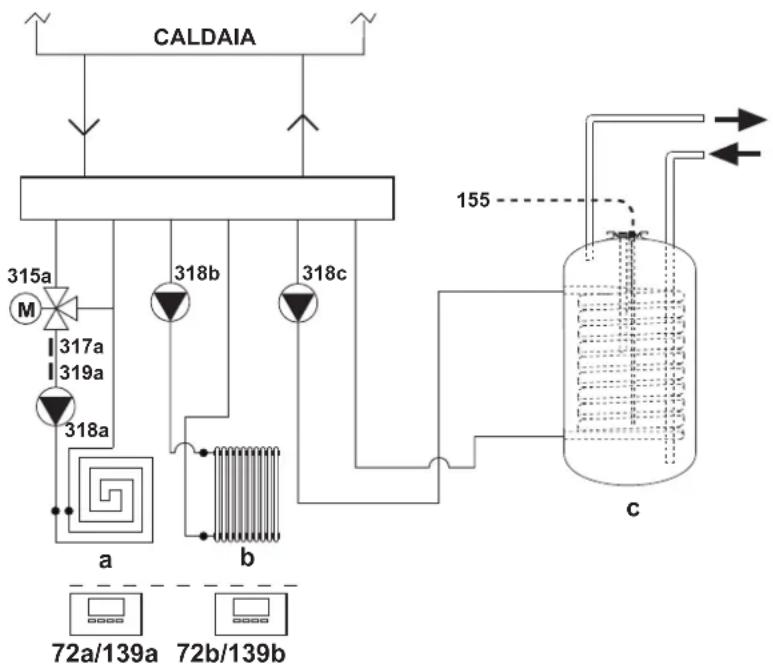

Ein gemischter Heizkreis, ein direkter Heizkreis und ein Boilerkreis

Prinzipschaltbild

Dreiwege-Mischventile verwenden:

- ÖFFNUNGSPHASE 230 V

- SCHLIESSPHASE 230 V

- NEUTRALSTELLUNG,

deren Schaltzeiten (von ganz geschlossen bis ganz geöffnet) nicht 180

Sekunden überschreiten.

• Verwaltung Priorität/Gleichzeitigkeit mit Parameter FZ4B P25
• Verwaltung Economy/Comfort nur mit Raumregler

Abb. 32

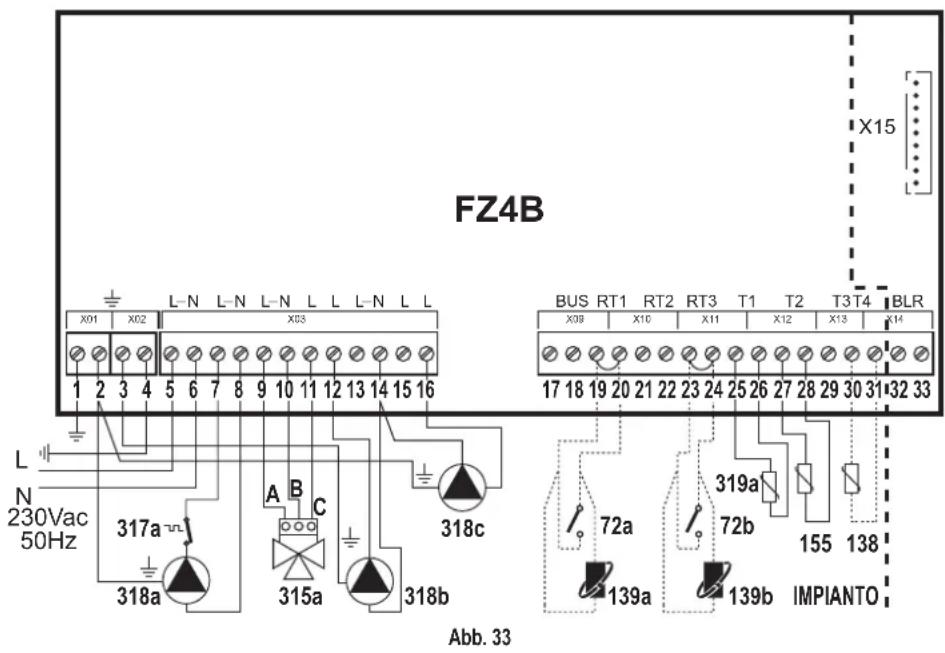

Elektrische Anschlüsse

Nach der Installation müssen die erforderlichen elektrischen Anschlüsse hergestellt werden, wie auf dem Schaltplan dargestellt.

Anschließend das Steuergerät konfigurieren, wie im entsprechenden Abschnitt beschrieben.

RY1 RY2 RY3 RY4 RY5 RY6 RY7

RT1 RT2

RT3 T1 T2 T3 T4

7 (L)

8 (N)

9 (L)

10 (N)

11 (L)

12 (L)

13 (L)

14 (N)

15 (L)

16 (L)

19 - 20

21 - 22

23 - 24

25 - 26

27 - 28

29 - 30

30 - 31

318a

318a

315a - A

315a - B

315a - C

318b

318b/318c

318c

72a/139a

72b/139b

319a

155

318a

318a

315a - A

315a - B

315a - C

318b

318b/318c

318c

72a/139a

72b/139b

319a

155

138

FZ4B X01 X02 L-N L-N L-N L L L-N L L X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 L N 230Vac 50Hz 317a A B C 318a 315a 318b 318c 319a 72a 72b 155 138 IMPIANTO 32 33 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 Abb. 33

72a Raumthermostat 1. Heizkreis (gemischt)
72b Raumthermostat 2. Heizkreis (direkt)
138 Außentemperaturfühler
139a Raumregler 1. Heizkreis (gemischt)
139b Raumregler 2. Heizkreis (direkt)
315a Mischventil 1. Heizkreis (gemischt)

A = ÖFFNUNGSPHASE
B = NEUTRALSTELLUNG
C = SCHLIESSPHASE

155 Boiler-Fühler

317a Sicherheitsthermostat 1. Heizkreis (gemischt)
318a Umwälzpumpe 1. Heizkreis (gemischt)
318b Umwälzpumpe 2. Heizkreis (direkt)
318c Boiler-Umwälzpumpe
319a Vorlaufsensor 1. Heizkreis (gemischt)

a 1. Heizkreis (gemischt)
b 2. Heizkreis (direkt)
c Boilerkreis

— Notwendige Verdrahtung
---- Optionale Verdrahtung

Bei Konfiguration für Funktionsweise Stand-Alone 2 ist der als Zubehör erhältliche NTC-Fühler Art.Nr. 1KWMA11W (2 m) oder Art.Nr. 043005X0 (5 m) erforderlich

Zur Regelung der Gleittemperatur ist der als Zubehör erhältliche Außentemperaturfühler Art.Nr. 013018X0 erforderlich

Bei Verwendung eines (nicht im Lieferumfang enthaltenen) Boilerthermostats ist der als Zubehör erhältliche Bausatz Art.Nr. 013017X0 erforderlich (für den Anschluss anstelle des Boilerfühlers)

3. ERSTE INBETRIEBNAHME (AUTOKONFIGURATION

Nach Fertigstellung des Anschlusses den Kessel mit Strom versorgen. Die Sollwerte für Heizung und Warmwasserbereitung auf den gewünschten Höchstwert einstellen und erst danach die Stromzufuhr zum Heizkreisregler einschalten.

Eventuell mit dem Heizkreisregler verbundene Raum-Uhrenthermostate auf Wärmeanforderung (Kontakt geschlossen) setzen.

Die Taste AUTOCONFIG bzw. Autokonfiguration (Pos. 5 - Abb. 34) am Steuergerät drücken und gedrückt halten, bis alle unteren LEDs wie folgt blinken:

Abb. 34 - Aktivierung der AUTOKONFIGURATION

RY2 RY1 D20 D18 RY2 RY1 TS1 C34 RY2 RY1 RY3 RY4 RY5 RY6 RY7 L-N L-NL -N L L L-N L L X01 X02 X03 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 D22 RY3 D22 RY4 D22 RY5 D22 RY6 D22 RY7 C01 C03 U03 C04 DISP1 U01 Y1 SW01 D17 STATO SW02 SW03 SW04 D08 D09 D10 D11 D12 D13 D14 D15 D16 BUS RT1 RT2 RT3 T1 T2 T3 T4 BLR X09 X10 X11 X12 X13 X14 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

Abb. 35 - Speichern der Anlagenkonfi guration

Sobald alle unteren LEDs und die STATUS-LED STATO blinken, die Taste AUTOCONFIG bzw. Autokonfiguration (Pos. 5 - Abb. 34). Wenn die Status-LED aufhört zu blinken, kontrollieren, ob die mit Dauerlicht leuchtenden unteren LEDs der Tabelle der gewünschten Anlagenkonfiguration entsprechen (Abb. 35).

Andernfalls muss die Verdrahtung noch einmal kontrolliert, und die Autokonfiguration der Anlage wiederholt werden.

Bei Verwendung von einem oder mehreren Raumreglern müssen nach Abschluss der Autokonfiguration die Sollwerte für Heizung und Warmwasserbereitung eingestellt werden (siehe entsprechende Dokumentation)

4. BETRIEB

Die Platine FZ4B ist ein Heizkreisregler, der auf verschiedene Weisen konfiguriert werden kann:

Es gibt sechs Hauptkonfi gurationen:

1. Konfi gurationen "Stand-Alone 1" ohne Warmwasserbereitung

In dieser Konfiguration funktioniert die Platine FZ4B alleine, also ohne OpenTherm-Verbindung mit dem Kessel.

Für die Wärmeanforderung verwendet sie das Relais der am Steckverbinder X15 angeschlossenen Platine SK.

Bei Anschluss eines oder mehrerer Raumregler: Die von den Einstellungen der Warmwasserbereitung abhängigen Funktionen werden ignoriert (der Warmwasser-Sollwert muss 0°C, und der Warmwassersensor “-“ sein); die Platine FZ4B muss die Heizbits senden, um die Symbole der Raumregler zu aktivieren. Die unteren und oberen Sollwertgrenzen werden von der Platine FZ4B geliefert.

2. Konfigurationen "Stand-Alone 1" mit Warmwasserbereitung (in der Anlage)

In dieser Konfiguration funktioniert die Platine FZ4B alleine, also ohne OpenTherm-Verbindung mit dem Kessel.

Für die Wärmeanforderung verwendet sie das Relais der am Steckverbinder X15 angeschlossenen Platine SK; für die Abfrage der Temperatur des hydraulisch in Parallelschaltung mit den Heizkreisen angeschlossenen Boilers wird der Eingang T2 verwendet.

Bei Anschluss eines oder mehrerer Raumregler: Die von den Einstellungen der Warmwasserbereitung abhängigen Funktionen werden parallelgeregelt; die Platine FZ4B muss die Heizbits senden, um die Symbole der Raumregler zu aktivieren. Die unteren und oberen Sollwertgrenzen werden von der Platine FZ4B geliefert. Die Information der Warmwasserbereitung verwendet den Eingang T2. Die Funktion Economy/Comfort jedes Raumreglers agiert auf die Betriebsart Warmwasserbereitung der Platine FZ4B.

3. Konfi gurationen "Stand-Alone 2" ohne Warmwasserbereitung

In dieser Konfiguration funktioniert die Platine FZ4B alleine, also ohne OpenTherm-Verbindung mit dem Kessel.

Für die Abfrage der Vorlauftemperatur verwendet sie den Eingang T3, und für die Wärmeanforderung das Relais der am Steckverbinder X15 angeschlossenen Platine SK.

Bei Anschluss eines oder mehrerer Raumregler: Die von den Einstellungen der Warmwasserbereitung abhängigen Funktionen werden ignoriert (der Warmwasser-Sollwert muss 0°C, und der Warmwassersensor “--“ sein); die Platine FZ4B muss die Heizbits senden, um die Symbole der Raumregler zu aktivieren. Die unteren und oberen Sollwertgrenzen werden von der Platine FZ4B geliefert. Die Information des Heizsensors verwendet den Eingang T3.

4. Konfigurationen "Stand-Alone 2" mit Warmwasserbereitung (in der Anlage)

In dieser Konfiguration funktioniert die Platine FZ4B alleine, also ohne OpenTherm-Verbindung mit dem Kessel.

Für die Abfrage der Vorlauftemperatur verwendet sie den Eingang T3, für die Wärmeanforderung das Relais der am Steckverbinder X15 angeschlossenen Platine SK; für die Abfrage der Temperatur des hydraulisch in Parallelschaltung mit den Heizkreisen angeschlossenen Boilers wird der Eingang T2 verwendet.

Bei Anschluss eines oder mehrerer Raumregler: Die von den Einstellungen der Warmwasserbereitung abhängigen Funktionen werden parallelgeregelt; die Platine FZ4B muss die Heizbits senden, um die Symbole der Raumregler zu aktivieren. Die unteren und oberen Sollwertgrenzen werden von der Platine FZ4B geliefert. Die Information des Heizsensors verwendet den Eingang T3, die des Warmwassersensors den Eingang T2. Die Funktion Economy/Comfort jedes Raumreglers agiert auf die Betriebsart Warmwasserbereitung der Platine FZ4B.

5. Konfigurationen "Kommunizierend" mit Warmwasserbereitung (in Kessel integriert)

In dieser Konfiguration funktioniert die Platine FZ4B über die OpenTherm-Verbindung mit dem Kessel.

Für die Abfrage der Vorlauftemperatur, für die Wärmeanforderung und für die Abfrage der Temperatur des mit dem Kessel verbundenen Boilers wird das OpenTherm-Protokoll verwendet. Bei Anschluss eines oder mehrerer Raumregler: Die von den Einstellungen der Warmwasserbereitung abhängigen Funktionen werden parallelgeregelt; die Platine FZ4B muss die Bits für Heizung, Warmwasserbereitung und Leistung übertragen, um die Symbole der Raumregler zu aktivieren. Die unteren und oberen Sollwertgrenzen der Heizung werden von der Platine FZ4B, und diejenigen der Warmwasserbereitung von der Kesselplatine geliefert. Die vom Raumregler RT1 erfasste Raumtemperatur muss an die Kesselplatine gesendet werden; wenn keine Raumregler vorhanden sind, muss der Wert 25°C an die Kesselplatine gesendet werde. Die Funktion Economy/Comfort jedes Raumreglers agiert auf die Betriebsart Warmwasserbereitung der Kesselplatine.

6. Konfigurationen "Kommunizierend" mit Warmwasserbereitung (in der Anlage)

In dieser Konfiguration funktioniert die Platine FZ4B über die OpenTherm-Verbindung mit dem Kessel.

Für die Abfrage der Vorlauftemperatur und für die Wärmeanforderung wird das OpenTherm-Protokoll verwendet. Für die Abfrage der Temperatur des hydraulisch in Parallelschaltung mit den Heizkreisen angeschlossenen Boilers wird der Eingang T2 verwendet.

Bei Anschluss eines oder mehrerer Raumregler: Die von den Einstellungen der Warmwasserbereitung abhängigen Funktionen werden parallelgeregelt; die Platine FZ4B muss die Bits für Heizung, Warmwasserbereitung und Leistung übertragen, um die Symbole der Raumregler zu aktivieren. Die unteren und oberen Sollwertgrenzen werden von der Platine FZ4B geliefert. Die vom Raumregler RT1 erfasste Raumtemperatur muss an die Kesselplatine gesendet werden; wenn keine Raumregler vorhanden sind, muss der Wert 25°C an die Kesselplatine gesendet werde. Die Funktion Economy/Comfort jedes Raumreglers agiert auf die Betriebsart Warmwasserbereitung der Platine FZ4B.

5. KONFIGURATIONEN "STAND-ALONE 1"

5.1 "EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
X15	Platine SK angeschlossen

5.1.1 Thermostat on/off

Heizkreispumpe

Der Umlauf der Anlage (einschließlich Kessel) wird von der Heizkreis-Umwälzpumpe sichergestellt: der Kessel kann daher auch ohne Umwälzpumpe sein.

Heizkreisventil

Der Umlauf der Anlage (einschließlich Kessel) wird von der Kessel-Umwälzpumpe sichergestellt: der Kessel muss daher eine Umwälzpumpe haben.

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
c. Wenn RT1 den Kontakt schließt, muss RY1 versorgt werden, solange RT1 geschlossen bleibt.
Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden.
d. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) muss das Relais der Platine SK versorgt werden.
e. Wenn RT1 den Kontakt öffnet, muss die Versorgung des Relais der Platine SK unterbrochen werden, während RY1 für die gesamte Dauer des Timers für die Pum-pennachlaufzeit (TSP27) versorgt werden muss; nach Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

5.1.2 Raumregler

Heizkreispumpe

Der Umlauf der Anlage (einschließlich Kessel) wird von der Heizkreis-Umwälzpumpe sichergestellt: der Kessel kann daher auch ohne Umwälzpumpe sein.

Heizkreisventil

Der Umlauf der Anlage (einschließlich Kessel) wird von der Kessel-Umwälzpumpe sichergestellt: der Kessel muss daher eine Umwälzpumpe haben.

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
Der vom Raumregler berechnete Regelsollwert wird vom ID57 des Raumreglers selbst begrenzt (Taste für die Regelung der Heiztemperatur).
Der Wertebereich für die Regelung von ID57 des Raumreglers wird von folgenden Parametern vorgegeben: Mindesttemperatur Heizkreis 1 (TSP01) und Höchst-temperatur Heizkreis 1 (TSP02).
c. Wenn RT1 die Wärmeanforderung aktiviert, muss RY1 versorgt werden, solange RT1 im Status Wärmeanforderung bleibt.
Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden.
d. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) muss das Relais der Platine SK versorgt werden.
e. Wenn RT1 die Wärmeanforderung deaktiviert, muss die Versorgung des Relais der Platine SK unterbrochen werden, während RY1 für die gesamte Dauer des Timers für die Pumpennachlaufzeit (TSP27) versorgt werden muss; nach Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

5.2 "EIN DIREKTER HEIZKREIS – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

5.2.1 Thermostat on/off

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

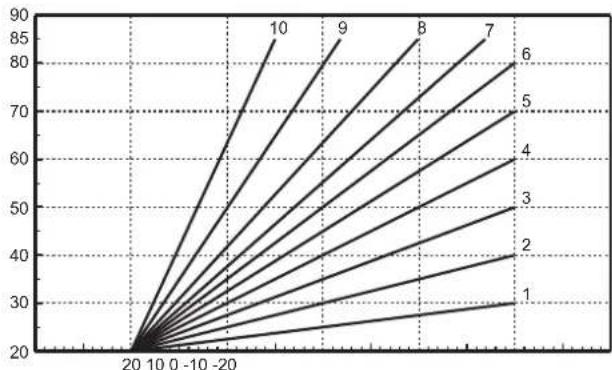

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.
Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
Allerdings:
Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert =

Höchsttemperatur Heizkreis 1 (TSP02).

5.2.2 Raumregler

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.
Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

Wenn vom Raumregler berechneter Regelsollwert < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = vom Raumregler berechneter Regelsollwert.

5.3 "ZWEI DIREKTE HEIZKREISE – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Heizsollwert Heizkreis 2.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

5.4 "ZWEI DIREKTE HEIZKREISE - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.3 "Zwei direkte Heizkreise – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

5.5 "DREI DIREKTE HEIZKREISE – KEIN AUSSENSENSOR".

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 3
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.3 "ZWEI direkte Heizkreise – Kein Außensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und Heizsollwert Heizkreis 3.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter.

5.6 "DREI DIREKTE HEIZKREISE – MIT AUSSENSENSOR".

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1)	Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1)	Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2)	Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4)	Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5)	Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5)	Direkter Heizkreis 3
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.5 "DREI direkte Heizkreise – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

5.7 "EIN GEMISCHTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
X15	Platine SK angeschlossen

5.7.1 Thermostat on/off

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
c. Wenn RT1 den Kontakt schließt, muss RY1 versorgt werden, solange RT1 geschlossen bleibt.

Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden.

Der Countdown des Timers Boost Mischventil (TSP20) beginnt: Während dieser Zeit muss RY2 versorgt, und die Versorgung von RY3 unterbrochen werden.

d. Wenn der Timer Verzögerung für Heizkreis (TSP29) kleiner ist als der Timer Boost Mischventil (TSP20), muss der Timer Verzögerung für Heizkreis (TSP29) auf den gleichen Wert eingestellt werden, wie der Timer Boost Mischventil (TSP20).
e. Nach Ablauf des Timers Boost Mischventil (TSP20) muss der Regelalgorithmus des Mischventils Heizkreis 1 beginnen, der so lange fortdauert, wie RT1 geschlossen bleibt. Aufgabe des Mikroprozessors ist, das Ventil so zu regeln, dass die vom Sensor T1 gemessene Temperatur mit dem Wert Höchsttemperatur Heizkreis 1 (TSP02) übereinstimmt. Also:

- Wenn die vom Sensor T1 gemessene Temperatur mit dem Wert Höchsttemperatur Heizkreis 1 (TSP02) übereinstimmt, muss die Versorgung von RY2 und von RY3 unterbrochen werden.

- Wenn die vom Sensor T1 gemessene Temperatur höher als der Wert Höchsttemperatur Heizkreis 1 (TSP02) ist, muss die Versorgung von RY2 unterbrochen, und RY3 gemäß folgender Regel versorgt werden: (vom Sensor T1 gemessene Temperatur - Wert Höchsttemperatur Heizkreis 1 (TSP02) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.

• Wenn die vom Sensor T1 gemessene Temperatur niedriger als der Wert Höchsttemperatur Heizkreis 1 (TSP02) ist, muss die Versorgung von RY3 unterbrochen, und RY2 gemäß folgender Regel versorgt werden: (Wert Höchsttemperatur Heizkreis 1 (TSP02) - vom Sensor T1 gemessene Temperatur) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.
  f. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) muss das Relais der Platine SK versorgt werden.
  g. Wenn RT1 den Kontakt öffnet, muss die Versorgung des Relais der Platine SK unterbrochen werden; die Versorgung von RY2 muss unterbrochen werden, RY3 muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) versorgt werden; RY1 hingegen muss für die gesamte Dauer des Timers für die Pumpen-nachlaufzeit (TSP27) versorgt werden; bei Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

5.7.2 Raumregler

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Der vom Raumregler berechnete Regelsollwert wird vom ID57 des Raumreglers selbst begrenzt (Taste für die Regelung der Heiztemperatur).

Der Wertebereich für die Regelung von ID57 des Raumreglers wird von folgenden Parametern vorgegeben: Mindesttemperatur Heizkreis 1 (TSP01) und Höchst-temperatur Heizkreis 1 (TSP02).

c. Wenn RT1 die Wärmeanforderung aktiviert, muss RY1 versorgt werden, solange RT1 im Status Wärmeanforderung bleibt.

Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden.

Der Countdown des Timers Boost Mischventil (TSP20) beginnt: Während dieser Zeit muss RY2 versorgt, und die Versorgung von RY3 unterbrochen werden.

d. Wenn der Timer Verzögerung für Heizkreis (TSP29) kleiner ist als der Timer Boost Mischventil (TSP20), muss der Timer Verzögerung für Heizkreis (TSP29) auf den gleichen Wert eingestellt werden, wie der Timer Boost Mischventil (TSP20).
e. Nach Ablauf des Timers Boost Mischventil (TSP20) muss der Regelalgorithmus des Mischventils Heizkreis 1 beginnen, der so lange fortdauert, wie RT1 in Wärmeanforderung bleibt. Aufgabe des Mikroprozessors ist, das Ventil so zu regeln, dass die vom Sensor T1 gemessene Temperatur mit dem vom Raumregler berechneten Regelsollwert übereinstimmt. Also:

• Wenn die vom Sensor T1 gemessene Temperatur mit dem vom Raumregler berechneten Regelsollwert übereinstimmt, muss die Versorgung von RY2 und von RY3 unterbrochen werden.
• Wenn die vom Sensor T1 gemessene Temperatur höher als der vom Raumregler berechnete Regelsollwert ist, muss die Versorgung von RY2 unterbrochen, und RY3 gemäß folgender Regel versorgt werden: (vom Sensor T1 gemessene Temperatur - vom Raumregler berechneter Regelsollwert) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.
• Wenn die vom Sensor T1 gemessene Temperatur niedriger als der vom Raumregler berechnete Regelsollwert ist, muss die Versorgung von RY3 unterbrochen, und RY2 gemäß folgender Regel versorgt werden: (vom Raumregler berechneter Regelsollwert - vom Sensor T1 gemessene Temperatur) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.

f. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) muss das Relais der Platine SK versorgt werden.

g. Wenn RT1 die Wärmeanforderung deaktiviert, muss die Versorgung des Relais der Platine SK und die Versorgung von RY2 unterbrochen werden; RY3 muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) versorgt werden; RY1 hingegen muss für die gesamte Dauer des Timers für die Pumpennachlaufzeit (TSP27) versorgt werden; bei Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

5.8 "EIN GEMISCHTER HEIZKREIS – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss	Beschreibung
7	Phase Pumpe (RY1)	Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

5.8.1 Thermostat on/off

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.
Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

5.8.2 Raumregler

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.

Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

Wenn vom Raumregler berechneter Regelsollwert < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = vom Raumregler berechneter Regelsollwert.

5.9 "ZWEI GEMISCHTE HEIZKREISE – KEIN AUSSENSENSOR".

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Offnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
25	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2) Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2) Vorlauf gemischter Heizkreis 2
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Heizsollwert Heizkreis 2.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

5.4 "ZWEI GEMISCHTE HEIZKREISE - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
25	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2) Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2) Vorlauf gemischter Heizkreis 2
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.9 "ZWEI gemischte Heizkreise – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

5.11 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
X15	Platine SK angeschlossen

Der Algorithmus des direkten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Heizsollwert Heizkreis 2.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

5.12 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1)	Gemischter Heizkreis 1

8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
25	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.11 "EIN gemischter Heizkreis und EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

5.13 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
13	Phase Pumpe (RY5)	Direkter Heizkreis 2
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
X15	Platine SK angeschlossen

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensor".

Der Algorithmus des direkten Heizkreises 2 bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und Heizsollwert Heizkreis 3.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

5.14 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss	Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1

13	Phase Pumpe (RY5) Direkter Heizkreis 2
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
25	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.13 "EIN gemischter Heizkreis und ZWEI direkte Heizkreise – Kein Außensensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

5.15 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Pumpe (RY7) Direkter Heizkreis 1
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
16	Phase Pumpe (RY7) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Gemischter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
X15	Platine SK angeschlossen

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensor".

Der Algorithmus des gemischten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des gemischten Heizkreises 2 bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und Heizsollwert Heizkreis 3.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

5.16 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1)	Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1

8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Pumpe (RY7) Direkter Heizkreis 1
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
16	Phase Pumpe (RY7) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 1
25	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1) Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2) Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2) Vorlauf gemischter Heizkreis 2
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.15 "ZWEI gemischte Heizkreise und EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

5.17 "EIN BOILER"

Autokonfi guration:

Anschluss Beschreibung
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7)	Boiler
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
X15	Platine SK angeschlossen

Algorithmus

a. Warmwassersollwert = Boilersollwert (TSP26).
b. Heizsollwert Heizkreisplatine = Primärer Sollwert Boiler (TSP23).
c. Sobald der Wert T2 geringer ist als der Warmwassersollwert minus Parameterwert Hysterese Boiler (TSP22), beginnt die Betriebsart Warmwasserbereitung. Das Relais der Platine SK muss versorgt werden.
d. RY7 muss versorgt werden, solange die Betriebsart Warmwasserbereitung aktiv ist.
e. Die Betriebsart Warmwasserbereitung endet, sobald T2 über dem Warmwassersollwert liegt: Die Versorgung des Relais der Platine SK muss unterbrochen werden und die Versorgung von RY7 muss nach 2 Minuten unterbrochen werden.

5.18 "EIN DIREKTER HEIZKREIS UND EIN BOILER - KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1)	Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
X15	Platine SK angeschlossen

5.18.1 Thermostat on/off

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

5.18.2 Raumregler

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 des Raumreglers (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 des Raumreglers; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss beide aktualisieren.

f. Eco/Comfort Warmwasserbereitung

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

5.19 "EIN DIREKTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.18 "EIN direkter Heizkreis und EIN Boiler – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

5.20 "ZWEI DIREKTE HEIZKREISE UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
X15	Platine SK angeschlossen

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 5.3 "ZWEI direkte Heizkreise – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

5.20.2 Raumregler

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 5.3 "ZWEI direkte Heizkreise – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 der Raumregler (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 der Raumregler; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss die anderen aktualisieren.

f. Eco/Comfort Warmwasserbereitung (1 Raumregler)

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

f. Eco/Comfort Warmwasserbereitung (mehr als 1 Raumregler)

Die von T2 generierte Warmwasseranforderung ist nur aktiviert, wenn alle Raumregler auf Comfort eingestellt sind.

5.21 "ZWEI DIREKTE HEIZKREISE UND EIN BOILER - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.20 "ZWEI direkte Heizkreise und EIN Boiler – Kein Außensensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

5.22 "DREI DIREKTE HEIZKREISE UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
X15	Platine SK angeschlossen

5.22.1 Thermostat on/off

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 5.6 "DREI direkte Heizkreise – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2. Heizsollwert Heizkreis 3 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

5.22.2 Raumregler

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 5.6 "DREI direkte Heizkreise – Kein Außensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2. Heizsollwert Heizkreis 3 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 der Raumregler (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 der Raumregler; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss die anderen aktualisieren.

f. Eco/Comfort Warmwasserbereitung (1 Raumregler)

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

f. Eco/Comfort Warmwasserbereitung (mehr als 1 Raumregler)

Die von T2 generierte Warmwasseranforderung ist nur aktiviert, wenn alle Raumregler auf Comfort eingestellt sind.

5.23 "DREI DIREKTE HEIZKREISE UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.22 "DREI direkte Heizkreise und EIN Boiler – Kein Außensensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

5.24 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung

7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
X15	Platine SK angeschlossen

5.24.1 Thermostat on/off

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

5.24.2 Raumregler

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 des Raumreglers (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 des Raumreglers; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss beide aktualisieren.

f. Eco/Comfort Warmwasserbereitung

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

5.25 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.24 "EIN gemischter Heizkreis und EIN Boiler – Kein Außensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

5.26 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss	Beschreibung
7	Phase Pumpe (RY1)	Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
X15	Platine SK angeschlossen

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des direkten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

5.26.2 Raumregler

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des direkten Heizkreises bleibt der gleiche wie bei der Konfiguration: 5.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 5.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 der Raumregler (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 der Raumregler; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss die anderen aktualisieren.

f. Eco/Comfort Warmwasserbereitung (1 Raumregler)

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

f. Eco/Comfort Warmwasserbereitung (mehr als 1 Raumregler)

Die von T2 generierte Warmwasseranforderung ist nur aktiviert, wenn alle Raumregler auf Comfort eingestellt sind.

5.27 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT3) Direkter	Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3) Direkter	Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 5.26 "EIN gemischter Heizkreis, EIN direkter Heizkreis und EIN Boiler – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

6 KONFIGURATIONEN "STAND-ALONE 2"

6.1 "EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

6.1.1 Thermostat on/off

Heizkreispumpe

Der Umlauf der Anlage (einschließlich Kessel) wird von der Heizkreis-Umwälzpumpe sichergestellt: der Kessel kann daher auch ohne Umwälzpumpe sein.

Heizkreisventil

Der Umlauf der Anlage (einschließlich Kessel) wird von der Kessel-Umwälzpumpe sichergestellt: der Kessel muss daher eine Umwälzpumpe haben.

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
c. Wenn RT1 den Kontakt schließt, muss RY1 versorgt werden, solange RT1 geschlossen bleibt.
Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden.
d. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) wird der Timer Wartezeit Heizung (TSP33) zurückgesetzt.

Wenn T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden.

Wenn T3 den Heizsollwert der Heizkreisplatine plus Hysteresewert Heizung (TSP32) übersteigt, muss die Versorgung des Relais der Platine SK unterbrochen werden und gleichzeitig der Countdown des Timers Wartezeit Heizung (TSP33) beginnen.

Wenn nach Ablauf des Timers Wartezeit Heizung (TSP33) T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden; andernfalls muss letzteres versorgt werden, sobald T3 unter dem Heizsollwert der Heizkreisplatine liegt.

e. Wenn RT1 den Kontakt öffnet, muss die Versorgung des Relais der Platine SK unterbrochen werden, während RY1 für die gesamte Dauer des Timers für die Pum-pennachlaufzeit (TSP27) versorgt werden muss; nach Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

6.1.2 Raumregler

Heizkreispumpe

Der Umlauf der Anlage (einschließlich Kessel) wird von der Heizkreis-Umwälzpumpe sichergestellt: der Kessel kann daher auch ohne Umwälzpumpe sein.

Heizkreisventil

Der Umlauf der Anlage (einschließlich Kessel) wird von der Kessel-Umwälzpumpe sichergestellt: der Kessel muss daher eine Umwälzpumpe haben.

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
Der vom Raumregler berechnete Regelsollwert wird vom ID57 des Raumreglers selbst begrenzt (Taste für die Regelung der Heiztemperatur).
Der Wertebereich für die Regelung von ID57 des Raumreglers wird von folgenden Parametern vorgegeben: Mindesttemperatur Heizkreis 1 (TSP01) und Höchst-temperatur Heizkreis 1 (TSP02).

c. Wenn RT1 die Wärmeanforderung aktiviert, muss RY1 versorgt werden, solange RT1 im Status Wärmeanforderung bleibt.

Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden.

d. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) wird der Timer Wartezeit Heizung (TSP33) zurückgesetzt.

Wenn T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden.

Wenn T3 den Heizsollwert der Heizkreisplatine plus Hysteresewert Heizung (TSP32) übersteigt, muss die Versorgung des Relais der Platine SK unterbrochen werden

und gleichzeitig der Countdown des Timers Wartezeit Heizung (TSP33) beginnen.

Wenn nach Ablauf des Timers Wartezeit Heizung (TSP33) T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden; andernfalls muss letzteres versorgt werden, sobald T3 unter dem Heizsollwert der Heizkreisplatine liegt.

e. Wenn RT1 die Wärmeanforderung deaktiviert, muss die Versorgung des Relais der Platine SK unterbrochen werden, während RY1 für die gesamte Dauer des Timers für die Pumpennachlaufzeit (TSP27) versorgt werden muss; nach Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

6.2 "EIN DIREKTER HEIZKREIS – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

6.2.1 Thermostat on/off

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.
Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

6.2.2 Raumregler

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

c. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

d. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.

Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

Wenn vom Raumregler berechneter Regelsollwert < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = vom Raumregler berechneter Regelsollwert.

6.3 "ZWEI DIREKTE HEIZKREISE – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Heizsollwert Heizkreis 2.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

6.4 "ZWEI DIREKTE HEIZKREISE – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.3 "ZWEI direkte Heizkreise – Kein Außensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

6.5 "DREI DIREKTE HEIZKREISE – KEIN AUSSENSENSOR".

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 3
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.3 "ZWEI direkte Heizkreise – Kein Außensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und Heizsollwert Heizkreis 3.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter.

6.6 "DREI DIREKTE HEIZKREISE – MIT AUSSENSENSOR".

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkte	Heizkreis 1
11	Thermostat on/off oder Raumregler (RT2) Direkte	Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkte	Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3) Direkte	Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3) Direkte	Heizkreis 3
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.5 "DREI direkte Heizkreise – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

6.7 "EIN GEMISCHTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

6.7.1 Thermostat on/off

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
c. Wenn RT1 den Kontakt schließt, muss RY1 versorgt werden, solange RT1 geschlossen bleibt.

Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden. Der Countdown des Timers Boost Mischventil (TSP20) beginnt: Während dieser Zeit muss RY2 versorgt, und die Versorgung von RY3 unterbrochen werden.

d. Wenn der Timer Verzögerung für Heizkreis (TSP29) kleiner ist als der Timer Boost Mischventil (TSP20), muss der Timer Verzögerung für Heizkreis (TSP29) auf den gleichen Wert eingestellt werden, wie der Timer Boost Mischventil (TSP20).

e. Nach Ablauf des Timers Boost Mischventil (TSP20) muss der Regelalgorithmus des Mischventils Heizkreis 1 beginnen, der so lange fortdauert, wie RT1 geschlossen bleibt. Aufgabe des Mikroprozessors ist, das Ventil so zu regeln, dass die vom Sensor T1 gemessene Temperatur mit dem Wert Höchsttemperatur Heizkreis 1 (TSP02) übereinstimmt. Also:

- Wenn die vom Sensor T1 gemessene Temperatur mit dem Wert Höchsttemperatur Heizkreis 1 (TSP02) übereinstimmt, muss die Versorgung von RY2 und von RY3 unterbrochen werden.

- Wenn die vom Sensor T1 gemessene Temperatur höher als der Wert Höchsttemperatur Heizkreis 1 (TSP02) ist, muss die Versorgung von RY2 unterbrochen, und RY3 gemäß folgender Regel versorgt werden: (vom Sensor T1 gemessene Temperatur - Wert Höchsttemperatur Heizkreis 1 (TSP02) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.

- Wenn die vom Sensor T1 gemessene Temperatur niedriger als der Wert Höchsttemperatur Heizkreis 1 (TSP02) ist, muss die Versorgung von RY3 unterbrochen, und RY2 gemäß folgender Regel versorgt werden: (Wert Höchsttemperatur Heizkreis 1 (TSP02) - vom Sensor T1 gemessene Temperatur) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.

f. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) wird der Timer Wartezeit Heizung (TSP33) zurückgesetzt.

Wenn T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden.

Wenn T3 den Heizsollwert der Heizkreisplatine plus Hysteresewert Heizung (TSP32) übersteigt, muss die Versorgung des Relais der Platine SK unterbrochen werden und gleichzeitig der Countdown des Timers Wartezeit Heizung (TSP33) beginnen.

Wenn nach Ablauf des Timers Wartezeit Heizung (TSP33) T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden; andernfalls muss letzteres versorgt werden, sobald T3 unter dem Heizsollwert der Heizkreisplatine liegt.

g. Wenn RT1 den Kontakt öffnet, muss die Versorgung des Relais der Platine SK unterbrochen werden; die Versorgung von RY2 muss unterbrochen werden, RY3 muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) versorgt werden; RY1 hingegen muss für die gesamte Dauer des Timers für die Pumpen-nachlaufzeit (TSP27) versorgt werden; bei Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

6.7.2 Raumregler

Algorithmus

a. Heizsollwert Heizkreisplatine = Heizsollwert Heizkreis 1
b. Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
Der vom Raumregler berechnete Regelsollwert wird vom ID57 des Raumreglers selbst begrenzt (Taste für die Regelung der Heiztemperatur).
Der Wertebereich für die Regelung von ID57 des Raumreglers wird von folgenden Parametern vorgegeben: Mindesttemperatur Heizkreis 1 (TSP01) und Höchst-temperatur Heizkreis 1 (TSP02).
c. Wenn RT1 die Wärmeanforderung aktiviert, muss RY1 versorgt werden, solange RT1 im Status Wärmeanforderung bleibt.
Der Countdown des Timers Verzögerung für Heizkreis (TSP29) beginnt: Während dieser Zeit muss die Versorgung des Relais der Platine SK unterbrochen werden. Der Countdown des Timers Boost Mischventil (TSP20) beginnt: Während dieser Zeit muss RY2 versorgt, und die Versorgung von RY3 unterbrochen werden.
d. Wenn der Timer Verzögerung für Heizkreis (TSP29) kleiner ist als der Timer Boost Mischventil (TSP20), muss der Timer Verzögerung für Heizkreis (TSP29) auf den gleichen Wert eingestellt werden, wie der Timer Boost Mischventil (TSP20).
e. Nach Ablauf des Timers Boost Mischventil (TSP20) muss der Regelalgorithmus des Mischventils Heizkreis 1 beginnen, der so lange fortdauert, wie RT1 in Wärmeanforderung bleibt. Aufgabe des Mikroprozessors ist, das Ventil so zu regeln, dass die vom Sensor T1 gemessene Temperatur mit dem vom Raumregler berechneten Regelsollwert übereinstimmt. Also:
- Wenn die vom Sensor T1 gemessene Temperatur mit dem vom Raumregler berechneten Regelsollwert übereinstimmt, muss die Versorgung von RY2 und von RY3 unterbrochen werden.
- Wenn die vom Sensor T1 gemessene Temperatur höher als der vom Raumregler berechnete Regelsollwert ist, muss die Versorgung von RY2 unterbrochen, und RY3 gemäß folgender Regel versorgt werden: (vom Sensor T1 gemessene Temperatur - vom Raumregler berechneter Regelsollwert) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.
- Wenn die vom Sensor T1 gemessene Temperatur niedriger als der vom Raumregler berechnete Regelsollwert ist, muss die Versorgung von RY3 unterbrochen, und RY2 gemäß folgender Regel versorgt werden: (vom Raumregler berechneter Regelsollwert - vom Sensor T1 gemessene Temperatur) * Wert Timer Zeit On Mischventil für °C (TSP21) jedes Mal, wenn der Timer Zeit On+Off Mischventil (TSP19) abläuft.
f. Nach Ablauf des Timers Verzögerung für Heizkreis (TSP29) wird der Timer Wartezeit Heizung (TSP33) zurückgesetzt.
Wenn T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden.
Wenn T3 den Heizsollwert der Heizkreisplatine plus Hysteresewert Heizung (TSP32) übersteigt, muss die Versorgung des Relais der Platine SK unterbrochen werden und gleichzeitig der Countdown des Timers Wartezeit Heizung (TSP33) beginnen.
Wenn nach Ablauf des Timers Wartezeit Heizung (TSP33) T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden; andernfalls muss letzteres versorgt werden, sobald T3 unter dem Heizsollwert der Heizkreisplatine liegt.
g. Wenn RT1 die Wärmeanforderung deaktiviert, muss die Versorgung des Relais der Platine SK und die Versorgung von RY2 unterbrochen werden; RY3 muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) versorgt werden; RY1 hingegen muss für die gesamte Dauer des Timers für die Pumpennachlaufzeit (TSP27) versorgt werden; bei Ablauf dieses Timers muss die Versorgung von RY1 unterbrochen werden.

6.8 "EIN GEMISCHTER HEIZKREIS – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

6.8.1 Thermostat on/off

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = Höchsttemperatur Heizkreis 1 (TSP02) + berechneter Offset Sollwert Heizkreis 1 (TSP03).
b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.
Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).
Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

6.8.2 Raumregler

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

a. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) gleich 0 ist.
Heizsollwert Heizkreis 1 = vom Raumregler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

b. Wenn die Kurve des Außentemperaturfühlers für Heizkreis 1 (TSP05) zwischen 1 und 10 ist.

Heizsollwert Heizkreis 1 = vom Außentemperaturfühler berechneter Regelsollwert + berechneter Offset Sollwert Heizkreis 1 (TSP03).

Allerdings:

Wenn Höchsttemperatur Heizkreis 1 (TSP02) < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = Höchsttemperatur Heizkreis 1 (TSP02).

Wenn vom Raumregler berechneter Regelsollwert < vom Außentemperaturfühler berechneter Sollwert, dann gilt: vom Außentemperaturfühler berechneter Sollwert = vom Raumregler berechneter Regelsollwert.

6.9 "ZWEI GEMISCHTE HEIZKREISE – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Heizsollwert Heizkreis 2.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

6.10 "ZWEI GEMISCHTE HEIZKREISE - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Gemischter Heizkreis 2
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.9 "ZWEI gemischte Heizkreise – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

6.11 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus des direkten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensor".

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Heizsollwert Heizkreis 2.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

6.12 "EIN GEMISCHTER HEIZKREIS UND EIN DIREKTER HEIZKREIS – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.11 "EIN gemischter Heizkreis und EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

6.13 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE - KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1)	Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
13	Phase Pumpe (RY5)	Direkter Heizkreis 2
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensor".

Der Algorithmus des direkten Heizkreises 2 bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und Heizsollwert Heizkreis 3.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

6.14 "EIN GEMISCHTER HEIZKREIS UND ZWEI DIREKTE HEIZKREISE – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Direkter Heizkreis 1
13	Phase Pumpe (RY5) Direkter Heizkreis 2
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 2
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.13 "EIN gemischter Heizkreis und ZWEI direkte Heizkreise – Kein Außensensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

6.15 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4)	Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5)	Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5)	Gemischter Heizkreis 2
14	Nullleiter Pumpe (RY7)	Direkter Heizkreis 1
15	Schließphase Mischventil (RY6)	Gemischter Heizkreis 2
16	Phase Pumpe (RY7)	Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Gemischter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensor".

Der Algorithmus des gemischten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des gemischten Heizkreises 2 bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensor".

Unterschied:

a. Die Berechnung des Heizsollwerts Heizkreisplatine

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und Heizsollwert Heizkreis 3.

Wenn der Heizkreis, der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis er dem

Heizsollwert des noch in Wärmeanforderung befindlichen Heizkreises entspricht.

Wenn der Heizkreis, der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis er dem höheren Heizsollwert des im Status Wärmeanforderung befindlichen Heizkreises entspricht.

b. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

c. Pumpennachlaufzeit

Nur am letzten Heizkreis, der die Wärmeanforderung beendet durchzuführen.

Wenn der letzte Heizkreis in Wärmeanforderung den Pumpennachlauf ausführt und ein anderer Heizkreis seine Wärmeanforderung beginnt, wird der Nachlauf beendet, während das Mischventil für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben muss, sodass immer nur ein einziger Heizkreis in Nachlauf ist.

6.16 "ZWEI GEMISCHTE HEIZKREISE UND EIN DIREKTER HEIZKREIS - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY4) Gemischter Heizkreis 2
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Gemischter Heizkreis 2
13	Öffnungsphase Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Mischventil (RY5) Gemischter Heizkreis 2
14	Nullleiter Pumpe (RY7) Direkter Heizkreis 1
15	Schließphase Mischventil (RY6) Gemischter Heizkreis 2
16	Phase Pumpe (RY7)	Direkter Heizkreis 1
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2)	Gemischter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Gemischter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
28	NTC-Fühler (T2)	Vorlauf gemischter Heizkreis 2
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.15 "ZWEI gemischte Heizkreise und EIN direkter Heizkreis – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

6.17 "EIN BOILER"

Autokonfi guration:

Anschluss	Beschreibung
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
X15	Platine SK angeschlossen

Algorithmus

a. Warmwassersollwert = Boilersollwert (TSP26).
b. Heizsollwert Heizkreisplatine = Primärer Sollwert Boiler (TSP23).
c. Sobald der Wert T2 geringer ist als der Warmwassersollwert minus Parameterwert Hysterese Boiler (TSP22), beginnt die Betriebsart Warmwasserbereitung.
d. Wenn T3 niedriger als der Heizsollwert der Heizkreisplatine ist, muss das Relais der Platine SK versorgt werden; andernfalls muss letzteres versorgt werden, sobald T3 unter dem Heizsollwert der Heizkreisplatine liegt.
Wenn T3 den Heizsollwert der Heizkreisplatine plus Hysteresewert Heizung (TSP32) übersteigt, muss die Versorgung des Relais der Platine SK unterbrochen werden.
e. RY7 muss versorgt werden, wenn T3 über dem Wert des Parameters Temperatur Pumpenstart (TSP24) liegt; wenn T3 unter dem Wert des Parameters Temperatur Pumpenstart (TSP24) – 5°C liegt, muss die Versorgung von RY7 unterbrochen werden, solange die Betriebsart Warmwasserbereitung aktiv ist.
f. Die Betriebsart Warmwasserbereitung endet, sobald T2 über dem Warmwassersollwert liegt: Die Versorgung des Relais der Platine SK muss unterbrochen werden

und die Versorgung von RY7 muss nach zwei Minuten unterbrochen werden.

6.18 "EIN DIREKTER HEIZKREIS UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

6.18.1 Thermostat on/off

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

6.18.2 Raumregler

Der Algorithmus des direkten Heizkreises 1 bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 des Raumreglers (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 des Raumreglers; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss beide aktualisieren.

f. Eco/Comfort Warmwasserbereitung

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

6.19 "EIN DIREKTER HEIZKREIS UND EIN BOILER - MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.18 "EIN direkter Heizkreis und EIN Boiler – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

6.20 "ZWEI DIREKTE HEIZKREISE UND EIN BOILER - KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
21	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 6.3 "ZWEI direkte Heizkreise – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

6.20.2 Raumregler

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 6.3 "ZWEI direkte Heizkreise – Kein Außensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 der Raumregler (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 der Raumregler; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss die anderen aktualisieren.

f. Eco/Comfort Warmwasserbereitung (1 Raumregler)

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

f. Eco/Comfort Warmwasserbereitung (mehr als 1 Raumregler)

Die von T2 generierte Warmwasseranforderung ist nur aktiviert, wenn alle Raumregler auf Comfort eingestellt sind.

6.21 "ZWEI DIREKTE HEIZKREISE UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Direkter Heizkreis 1
11	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2)	Direkter Heizkreis 2
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 06:20 "ZWEI direkte Heizkreise und EIN Boiler – Kein Außensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

6.22 "DREI DIREKTE HEIZKREISE UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss	Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
11	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 3
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 6.6 "DREI direkte Heizkreise – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.
Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.
Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.
b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.
Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2. Heizsollwert Heizkreis 3 und primärer Sollwert Boiler (TSP23).
Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.
Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.
c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

6.22.2 Raumregler

Der Algorithmus der direkten Heizkreise bleibt der gleiche wie bei der Konfiguration: 6.6 "DREI direkte Heizkreise – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 6.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen. Am Ende der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (wenn eine Anforderung vorliegt) wieder mit dem normalen Algorithmus starten.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2. Heizsollwert Heizkreis 3 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt, muss dieser beendet werden. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 der Raumregler (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 der Raumregler; die Heizkreisplatine

nimmt den zuletzt geänderten Wert und muss die anderen aktualisieren.

f. Eco/Comfort Warmwasserbereitung (1 Raumregler)

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

f. Eco/Comfort Warmwasserbereitung (mehr als 1 Raumregler)

Die von T2 generierte Warmwasseranforderung ist nur aktiviert, wenn alle Raumregler auf Comfort eingestellt sind.

6.23 "DREI DIREKTE HEIZKREISE UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe oder Ventil (RY1) Direkter Heizkreis 1
8	Nullleiter Pumpe oder Ventil (RY1) Direkter Heizkreis 1
10	Nullleiter Pumpe oder Ventil (RY2) Direkter Heizkreis 2
12	Phase Pumpe oder Ventil (RY4) Direkter Heizkreis 2
13	Phase Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe oder Ventil (RY5) Direkter Heizkreis 3
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Direkter Heizkreis 1
11	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
22	Thermostat on/off oder Raumregler (RT2) Direkter Heizkreis 2
23	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 3
24	Thermostat on/off oder Raumregler (RT3) Direkter Heizkreis 3
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 06:22 "DREI direkte Heizkreise und EIN Boiler – Kein Außensensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, des Heizsollwerts für Heizkreis 2 und des Heizsollwerts für Heizkreis 3, falls für einen oder mehrere Heizkreise die Gleittemperatur aktiviert wurde.

6.24 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER – KEIN AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Offnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2) Boiler-Fühler
28	NTC-Fühler (T2) Boiler-Fühler
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
X15	Platine SK angeschlossen

6.24.1 Thermostat on/off

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

6.24.2 Raumregler

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 06:17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der zwei Werte: Heizsollwert Heizkreis 1 und Primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 des Raumreglers (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 des Raumreglers; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss beide aktualisieren.

f. Eco/Comfort Warmwasserbereitung

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

6.25 "EIN GEMISCHTER HEIZKREIS UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T4) Außentemperaturfühler
31	NTC-Fühler (T4) Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 06:24 "EIN gemischter Heizkreis und EIN Boiler – Kein Außensor"

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1, falls die Gleittemperatur aktiviert wurde.

6.26 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER – KEIN AUSSENSENSOR".

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1) Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2) Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2) Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3) Gemischter Heizkreis 1
12	Phase Pumpe (RY4) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5) Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7) Boiler
16	Phase Pumpe (RY7) Boiler
19	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1) Gemischter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
29	NTC-Fühler (T3) Heizungsvorlauf
30	NTC-Fühler (T3) Heizungsvorlauf
X15	Platine SK angeschlossen

6.26.1 Thermostat on/off

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des direkten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 6.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.
d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

6.26.2 Raumregler

Der Algorithmus des gemischten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.7 "EIN gemischter Heizkreis – Kein Außensensor".

Der Algorithmus des direkten Heizkreises bleibt der gleiche wie bei der Konfiguration: 6.1 "EIN direkter Heizkreis – Kein Außensensor".

Der Algorithmus des Boilers bleibt der gleiche wie bei der Konfiguration: 6.17 "EIN Boiler"

Unterschied:

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 0.

Während der Betriebsart Warmwasserbereitung hat der Algorithmus des Boilers die höchste Priorität.

Während der Betriebsart Warmwasserbereitung muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Priorität Boiler (TSP25) ist gleich 1.

Bei gleichzeitiger Wärmeanforderung ist der Heizsollwert der Heizkreisplatine identisch mit dem höheren der drei Werte: Heizsollwert Heizkreis 1, Heizsollwert Heizkreis 2 und primärer Sollwert Boiler (TSP23).

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beendet, einen höheren Sollwert hat, muss der Heizsollwert der Heizkreisplatine sofort gesenkt werden, bis der Sollwert des noch in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

Wenn der Kreis (Heizung oder Boiler), der die Wärmeanforderung beginnt, einen höheren Sollwert als der bereits in Wärmeanforderung befindliche hat, muss der Heizsollwert der Heizkreisplatine sofort angehoben werden, bis der Sollwert des in Wärmeanforderung befindlichen Kreises (Heizung oder Boiler) gleich ist.

c. Jeder Heizkreis hat seine eigenen Regelparameter und -sensoren.

d. Pumpennachlaufzeit

Wenn während der Betriebsart Warmwasserbereitung die Heizkreispumpe den Nachlauf ausführt muss dieser beendet werden und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Am Ende der Betriebsart Warmwasserbereitung darf der Nachlauf nicht wieder starten.

e. Sollwert Warmwasserbereitung

Der Wertebereich für die Regelung von ID56 der Raumregler (Taste für die Regelung der Warmwassertemperatur) liegt zwischen 10°C und 65°C: unveränderliche Wertebereiche der Heizkreisplatine.

Die Änderung des Warmwassersollwerts erfolgt parallel: Über den Parameter Boilersollwert (TSP26) oder über den Wert ID56 der Raumregler; die Heizkreisplatine nimmt den zuletzt geänderten Wert und muss die anderen aktualisieren.

f. Eco/Comfort Warmwasserbereitung (1 Raumregler)

In der Betriebsart Economy wird die von T2 generierte Warmwasseranforderung deaktiviert.

In der Betriebsart Comfort wird die von T2 generierte Warmwasseranforderung aktiviert.

f. Eco/Comfort Warmwasserbereitung (mehr als 1 Raumregler)

Die von T2 generierte Warmwasseranforderung ist nur aktiviert, wenn alle Raumregler auf Comfort eingestellt sind.

6.27 "EIN GEMISCHTER HEIZKREIS, EIN DIREKTER HEIZKREIS UND EIN BOILER – MIT AUSSENSENSOR"

Autokonfi guration:

Anschluss Beschreibung
7	Phase Pumpe (RY1) Gemischter Heizkreis 1
8	Nullleiter Pumpe (RY1)	Gemischter Heizkreis 1
9	Öffnungsphase Mischventil (RY2)	Gemischter Heizkreis 1
10	Nullleiter Mischventil (RY2)	Gemischter Heizkreis 1
11	Schließphase Mischventil (RY3)	Gemischter Heizkreis 1
12	Phase Pumpe (RY4)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY5)	Direkter Heizkreis 1
14	Nullleiter Pumpe (RY7)	Boiler
16	Phase Pumpe (RY7)	Boiler
19	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
20	Thermostat on/off oder Raumregler (RT1)	Gemischter Heizkreis 1
23	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
24	Thermostat on/off oder Raumregler (RT3)	Direkter Heizkreis 1
25	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
26	NTC-Fühler (T1)	Vorlauf gemischter Heizkreis 1
27	NTC-Fühler (T2)	Boiler-Fühler
28	NTC-Fühler (T2)	Boiler-Fühler
29	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T3)	Heizungsvorlauf
30	NTC-Fühler (T4)	Außentemperaturfühler
31	NTC-Fühler (T4)	Außentemperaturfühler
X15	Platine SK angeschlossen

Der Algorithmus bleibt der gleiche wie bei der Konfiguration: 6.26 "EIN gemischter Heizkreis, EIN direkter Heizkreis und EIN Boiler – Kein Außensensor".

Der Unterschied liegt nur in der Berechnung des Heizsollwerts für Heizkreis 1 und des Heizsollwerts für Heizkreis 2, falls für einen oder beide Heizkreise die Gleittemperatur aktiviert wurde.

7 KONFIGURATIONEN "KOMMUNIZIEREND"

Die Anzahl dieser Konfigurationen und ihre Algorithmen sind identisch mit den Konfigurationen "Stand-Alone 1", es ändert sich nur die Art und Weise, mit der der Regler FZ4B Wärme anfordert. Anstelle der Platine SK ist die OpenTherm-Verbindung mit der Kesselplatine (BLR) vorhanden.

Die als Heizsollwert der Heizkreisplatine bezeichnete Variable, die in den Konfigurationen "Stand-Alone 1" zur Aktivierung bzw. Deaktivierung des Relais der Platine SK verwendet wird, wird als Regelsollwert an die Kesselplatine gesendet.

7.1 KONFIGURATIONEN "KOMMUNIZIEREND" MIT WARMWASSERBEREITUNG (IN KESSEL INTEGRIERT)

a. Die Warmwasserbereitung hat Vorrang vor der Heizung: Der Parameter Status Heizkreispumpen mit Kessel in Betriebsart Warmwasserbereitung (TSP28) ist gleich 0.

Während der Kessel in Betriebsart Warmwasserbereitung funktioniert, muss die Wärmeanforderung des Heizkreises (sofern eine solche vorliegt) abgebrochen werden, ohne den Nachlauf auszuführen, und das Mischventil muss für die gesamte Dauer des Timers Schließzeit Mischventil (TSP31) geschlossen bleiben. Wenn die Betriebsart Warmwasserbereitung vor Ablauf des Timers Schließzeit Mischventil (TSP31) endet, wird dieser Timer zurückgesetzt, weil nach Beendigung der Betriebsart Warmwasserbereitung die Wärmeanforderung des Heizkreises wieder mit dem normalen Algorithmus starten muss.

b. Die Warmwasserbereitung hat keinen Vorrang vor der Heizung: Der Parameter Status Heizkreispumpen mit Kessel in Betriebsart Warmwasserbereitung (TSP28) ist gleich 1.

Solange der Kessel in Betriebsart Warmwasserbereitung funktioniert, ändert sich für den Regler nichts.

8 SERVICEMENÜ

Die Taste OK 5 Sekunden lang drücken, um das Servicemenü des Zonenreglers zu öffnen Durch Drücken der Tasten + und - können die Optionen "tS", "In", "Hi" oder "rE" gewählt werden. tS" bedeutet Menü Transparente Parameter, "In" bedeutet Menü Info, "Hi" bedeutet Menü History (des Heizkreisreglers), "rE" bedeutet Reset des Menüs History (des Heizkreisreglers). Nach Wahl des gewünschten Menüs wird es mit der Taste OK geöffnet

"TS" - MENÜ TRANSPARENTE PARAMETER

Der Heizkreisregler hat 38 transparente Parameter, die auch vom Raumregler (Servicemenü) geändert werden können:

Raumr. Platine FZ4B		Kess. plat.(falls vorg.)	Beschreibung der transparenten Parameter	Stellbereich	Default
01 P01			Mindesttemperatur Heizkr.1	20-90°C 20°C
02	Auf dem Dis-play wird der Parameter P2 angezeigt		Höchsttemperatur Heizkr.1	20-90°C 40°C
03 P03			Offset berechn. Sollwert Heizkr.1	0-40°C 10°C
04 P04			Nicht implementiert	10-90°C 90°C
05 P05		o01 Heizkurve Außentemperaturfühler Heizkr.1		0-10 0
06 P06		o02	Offset Außentemperaturfühler Heizkr.1	20-40°C 30°C
07 P07			Mindesttemperatur Heizkr.2	20-90°C 20°C
08 P08			Höchsttemperatur Heizkr.2	20-90°C 40°C
09 P09			Offset berechn. Sollwert Heizkr.2	0-40°C	0°C
10 P10			Nicht implementiert	10-90°C 90°C
11	P11	o03 Heizkurve Außentemperaturfühler Heizkr.2		0-10 0
12 P12		o04	Offset Außentemperaturfühler Heizkr.2	20-40°C 30°C
13 P13			Mindesttemperatur Heizkr.3	20-90°C 20°C
14 P14			Höchsttemperatur Heizkr.3	20-90°C 80°C
15 P15			Offset berechn. Sollwert Heizkr.3	0-40°C	0°C
16 P16			Nicht implementiert	10-90°C 90°C
17 P17		o05 Heizkurve Außentemperaturfühler Heizkr.3		0-10 0
18 P18		o06	Offset Außentemperaturfühler Heizkr.3	20-40°C 30°C
19 P19			Zeit on+off Mischventil (nur für gemischte Heizkreise)	0-15 Sek.	15
20 P20			Boost Mischventil (nur für gemischte Heizkreise)	0-120 Sek. 0	Sek.
21 P21			Zeit on Mischventil für °C (nur für gemischte Heizkreise)	0-15°C/Sek.	1 Sek./°C
22 P22			Hysterese Boiler	0-20°C	4°C
23 P23			Primärer Sollwert Boiler (Ausgenommen Konfigurationen "Stand-Alone 1")	70-85°C 80°C
24 P24			Temperatur Pumpenstart (Ausgenommen Konfigurationen "Stand-Alone 1")	0-60°C	0°C
25 P25			Priorität Boiler	0=Off, 1=On	0=Off
26 P26			Sollwert Boiler (nur wenn kein Raumregler vorhanden ist)	10-65°C 55°C
27 P27			Nachlaufzeit	0-20 Min.	10 Min.
28 P28			Status Heizkreispumpen mit Kessel in Betriebsart Warmwasserbereitung (nur für Konfigurationen "Kommunizierend" mit Warmwasserbereitung)	0=Off, 1=On	0=Off
29 P29			Verzögerung für Zone	0-255 Sek.	30 Sek.
30 P30			Gleiche Einstellungen für jeden Heizkreis	0=Off, 1=On	0=Off
31 P31			Schließzeit Mischventil	0-3 Min.	3 Min.
32 P32			Hysterese Heizung (Nur für Konfigurationen "Stand-Alone 2")	0-10°C	5°C
33 P33			Wartezeit Heizung (Nur für Konfigurationen "Stand-Alone 2")	0-10min	2min
34 P34			Aktivierung der Pumpe mit Platine in Standby	0=Off, 1=On	0=Off
35 P35			Freigabe Vorlauffühler Heizung (nur für Konfigurationen "Stand-Alone 2")	0=Off, 1=On	0=Off
36 P36			Betrieb mit Kessel in Störung	0=Off, 1=On	0=Off
37 P37			Legionellenschutz	0=Off, 1-7	0=Off
38 P38			Betriebsart Sommer/Winter von Kessel	0=On, 1=Off	0=On

Durch Drücken der Tasten + und - kann die Liste der Parameter nach oben oder unten gescrollt werden. Um den Wert eines Parameters zu ändern, den Parameter auswählen und die Taste OK drücken: Durch Drücken der Tasten + und - kann er geändert werden; die Einstellung wird automatisch gespeichert. Um zur Liste der Parameter zurückzukehren, genügt ein weiterer Tastendruck auf OK Um zum Servicemenü zurückzukehren, die Taste OK 3 Sekunden lang drücken Das Servicemenü kann durch 5 Sekunden langes Drücken der Taste OK verlassen werden oder wird nach 15 Minuten automatisch geschlossen.

"IN" - MENÜ INFO

Die Platine kann die folgenden Informationen anzeigen

t01	NTC-Fühler (T1) zwischen 05 und 125 °C
t02	NTC-Fühler (T2) zwischen 05 und 125 °C
t03	NTC-Fühler (T3) zwischen 05 und 125 °C
t04	NTC-Fühler (T4) zwischen -30 und 70°C (Minuswerte blinken)
t05	Anforderung Thermostat on/off oder Raumtemperatur gemessen von Raumregler (RT1) ON/OFF oder zwischen 05 und 125 °C
t06	Anforderung Thermostat on/off oder Raumtemperatur gemessen von Raumregler (RT2) ON/OFF oder zwischen 05 und 125 °C
t07	Anforderung Thermostat on/off oder Raumtemperatur gemessen von Raumregler (RT3) ON/OFF oder zwischen 05 und 125 °C
t08	Sollwert Heizung Heizkreis 1 (Berechnung) zwischen 05 und 125 °C
t09	Sollwert Heizung Heizkreis 2 (Berechnung) zwischen 05 und 125 °C
t10	Sollwert Heizung Heizkreis 3 (Berechnung) zwischen 05 und 125 °C
t11	Sollwert Heizung Zonenkarte (Berechnung) zwischen 05 und 125 °C

Durch Drücken der Tasten + und - kann die Liste der Informationen nach oben oder unten gescrollt werden Um den Wert eines Parameters einzublenden, nach Wahl des Parameters auf die Taste OK drücken: wenn der Sensor beschädigt ist, zeigt die Platine Striche an. Um zur Liste der Parameter zurückzukehren, genügt ein weiterer Tastendruck auf OK Um zum Servicemenü zurückzukehren, die Taste OK 3 Sekunden lang drücken Das Servicemenü kann durch 5 Sekunden langes Drücken der Taste OK verlassen werden oder wird nach 15 Minuten automatisch geschlossen.

"HI" - MENÜ HISTORY

Die Platine speichert die letzten 10 Störungen: Der History-Wert H1 zeigt die zuletzt aufgetretene Störung, während der History-Wert H10 die Störung zeigt, die am längsten zurückliegt.

Die gespeicherten Störungscodes werden auch im entsprechenden Menü des Raumreglers angezeigt.

Durch Drücken der Tasten + und - kann die Liste der Störungen gescrollt werden Um den Wert eines Parameters einzublenden, nach Wahl des Parameters auf die Taste OK drücken.

Um zum Servicemenü zurückzukehren, die Taste OK 3 Sekunden lang drücken Das Servicemenü kann durch 5 Sekunden langes Drücken der Taste OK verlassen werden oder wird nach 15 Minuten automatisch geschlossen.

"RE" - RESET HISTORY

Indem die Taste OK 3 Sekunden lang gedrückt wird, können alle im Menü History gespeicherten Störungen gelöscht werden: Die Platine verlässt automatisch das Servicemenü, womit der Vorgang bestätigt wird.

Um zum Servicemenü zurückzukehren, die Taste OK 3 Sekunden lang drücken

9 ANZEIGEN WÄHREND DES BETRIEBS

Der Regler zeigt die Betriebsart des Heizkessels und die Störungen auf dem eingebauten Display an St" bedeutet Standby (derzeit keine Wärmeanforderung), "CH" bedeutet, dass der Heizkreisregler die Aktivierung des Heizbetriebs anfordert, "dH" bedeutet Warmwasserbereitung. Nachfolgend sind die Störungscodes aufgeführt

F70	Störung NTC-Fühler (T1) Kurzschluss / Offeher Kontakt
F71	Störung NTC-Fühler (T2) Kurzschluss / Offeher Kontakt
F72	Störung NTC-Fühler (T3) Kurzschluss / Offeher Kontakt
F73	Störung NTC-Fühler (T4) Kurzschluss / Offeher Kontakt (nur mit aktivierter Gleittemperatur)
F74	Keine Kommunikation mit Kesselplatine (BLR)	(nur für Konfigurationen "Kommunizierend")
F75	Keine Kommunikation mit Raumregler (RT1) (nur mit angeschlossenem Raumregler)
F76	Keine Kommunikation mit Raumregler (RT2) (nur mit angeschlossenem Raumregler)
F77	Keine Kommunikation mit Raumregler (RT3) (nur mit angeschlossenem Raumregler)

Während des normalen Betriebs werden die Störungscodes auch im entsprechenden Menü des Raumreglers angezeigt

9.1 LCD-DISPLAY AUS

Kontrollieren, ob der Regler mit Strom versorgt wird: Mit einem digitalen Universalmessgerät die Spannung an den Klemmen 5 und 6 prüfen.

Sollte keine Spannung vorhanden sein, die Verkabelung kontrollieren.

Ist ausreichend Spannung vorhanden (Range 195 – 253 VAC), den Zustand der Sicherung FH02 kontrollieren (siehe Abb. 2).

10 ZUSATZFUNKTIONEN

10.1 BETRIEBSART FH

Die Betriebsart FH wird automatisch aktiviert, sobald die Platine zum ersten Mal mit Strom versorgt wird oder nachdem die Autokonfiguration durchgeführt wurde. Die Dauer der Betriebsart FH muss dem Timer für die Schließzeit des Mischventils (TSP31) entsprechen: Während dieser Phase werden die Umwälzpumpen (der Heizkreise) mit Strom versorgt; die Mischventile (sofern bei Autokonfiguration vorgesehen) müssen hingegen für ein Drittel des Timers für die Schließzeit des Mischventils (TSP31) offen sein, und dann für zwei Drittel des Timers für die Schließzeit des Mischventils (TSP31) geschlossen werden.

Während der Betriebsart FH darf die Platine keine Wärme anfordern.

In den ersten 5 Sekunden der Betriebsart FH zeigt das Display die Softwareversion der Platine an. In der Betriebsart FH können die Servicemenüs geöffnet werden. Die Betriebsart FH kann abgebrochen werden, indem die Taste + nur ein Mal gedrückt wird.

10.2 GLEICHE EINSTELLUNGEN FÜR JEDEN HEIZKREIS (TSP30)

Dieser Parameter wird nur berücksichtigt, wenn der Heizkreisregler nach der Autokonfiguration für die Regelung von zwei oder mehreren Heizkreisen derselben Art konfiguriert wird. Wenn der Parameterwert 1 ist, übernehmen in diesem Fall alle Heizkreise die Einstellungen des Heizkreises 1.

10.3 AKTIVIERUNG DER PUMPE MIT PLATINE IN STANDBY (TSP34)

Dieser Parameter wird nur berücksichtigt, wenn der Heizkreisregler nach der Autokonfiguration für die Funktionsweise "Kommunizierend" konfiguriert wird. Wenn der Parameterwert 1 ist, die Heizkreisplatine auf Standby gesetzt und die Kesselplatine in Heizbetrieb aktiviert wird, muss der Heizkreisregler alle Umwälzpumpen starten und die Öffnung aller angeschlossenen Mischventile (sofern bei Autokonfiguration vorgesehen) herbeiführen.

10.4 FREIGABE VORLAUFFÜHLER HEIZUNG (TSP35)

Dieser Parameter wird nur berücksichtigt, wenn der Heizkreisregler nach der Autokonfiguration für die Funktionsweise "Stand-Alone 1 oder 2" konfiguriert wird. Bei Konfigurationen "Stand-Alone 1" auf 0 einstellen. Bei Konfigurationen "Stand-Alone 2" auf 1 einstellen.

Hinweis: Nach Ändern dieses Parameters die Spannungszufuhr zum Steuergerät FZ4B unterbrechen und wieder herstellen

10.5 BETRIEB MIT KESSEL IN STÖRUNG (TSP36)

Dieser Parameter wird nur berücksichtigt, wenn der Heizkreisregler nach der Autokonfiguration für die Funktionsweise "Kommunizierend" konfiguriert wird. Wenn der Parameterwert 0 ist, werden bei Störung der Kesselplatine die Wärmeanforderungen der Platine FZ4B unterbrochen. Wenn der Parameterwert 1 ist, werden bei Störung der Kesselplatine die Wärmeanforderungen der Platine FZ4B nicht unterbrochen.

Hinweis: Nach Ändern dieses Parameters die Spannungszufuhr zum Steuergerät FZ4B unterbrechen und wieder herstellen

10.6 LEGIONELLENSCHUTZ (TSP37)

Dieser Parameter wird nur berücksichtigt, wenn der Heizkreisregler nach der Autokonfiguration für die Regelung eines Boilers konfiguriert wird. Bei Einstellung auf 0 wird der Schutz deaktiviert. Bei Einstellung von 1 bis 7 gibt der Parameter an, wie viele Tage zwischen je zwei Aktivierungen verstreichen: 1 bedeutet 24 Stunden, 7 bedeutet 168 Stunden. Nach Ablauf dieses Intervalls wird ein Timer von 15 Minuten aktiviert: Während dieser Zeit wird der Benutzersollwert auf den Höchstwert eingestellt (65°C).

10.7 BETRIEBSART SOMMER/WINTER VON KESSEL (TSP38)

Dieser Parameter wird nur berücksichtigt, wenn der Heizkreisregler nach der Autokonfiguration für die Funktionsweise "Kommunizierend" konfiguriert wird. Dieser Parameter wird normalerweise auf 0 gelassen. Er wird nur dann auf 1 gestellt, wenn die Platine FZ4B an die folgenden Steuergeräte angeschlossen wird: CPD3, CPD4, MF05F oder gleichwertig.

Hinweis: Nach Ändern dieses Parameters die Spannungszufuhr zum Steuergerät FZ4B unterbrechen und wieder herstellen

10.8 BLOCKIERSCHUTZ

10.8.1 Blockierschutz Umwälzpumpe

Nach 24 Stunden Stillstand werden die Umwälzpumpen der Anlage 5 für Sekunden eingeschaltet.

10.8.2 Blockierschutz Mischventil

Nach 24 Stunden Stillstand müssen die Mischventile für die am Timer für die Schließzeit des Mischventils (TSP31) eingestellte Dauer geöffnet, und anschließend für die am Timer für die Schließzeit des Mischventils (TSP31) eingestellte Dauer geschlossen werden.

10.9. HAUPTMERKMALE

Die Temperaturfühler können mit einem Digitalmultimeter kontrolliert werden: den Fühler vom Regler trennen und die Übereinstimmung mit der nachstehenden Tabelle prüfen.

NTC
T (°C)	R (Ω)
-10 54932
-5 42080
0 32505
5 25308
10 19854
15 15689
20 12483
25 9999
30 8060
35 6537
40 5332
45 4374
50 3608
55 2991
60 2492
65 2086
70 1754
75 1481
80 1257
85 1070
90 915
95 785
100 677
105 585
110 507
115 442

10.10 BENUTZEREINSTELLUNGEN

Die Einstellungen des Heizbetriebs wie max. Vorlauftemperatur, Heizkurve des Außentemperaturfühlers (sofern der optionale Außentemperaturfühler am Kessel angeschlossen ist), wöchentliche Schaltzeitprogrammierung usw. sind für jeden Heizkreis unabhängig; sie werden über den Raumregler der jeweiligen Temperaturzone geändert. Bei direkten Heizkreisen wird empfohlen, für alle Temperaturzonen eine ähnliche max. Vorlauftemperatur einzustellen Mit Raum-Uhrenthermostaten hingegen erfolgt die Regelung der Vorlauftemperatur bei Schließen des Kontakts mit dem am Zonenregler eingestellten Höchstwert Die Einstellungen der Warmwasserbereitung wie Warmwassertemperatur, Betriebsart Economy/Comfort, wöchentliche Schaltzeitprogrammierung (sofern vorgesehen: siehe entsprechende Dokumentation) usw. erfolgen parallel; sie werden über den Raumregler der jeweiligen Temperaturzone geändert. Bei wöchentlicher Schaltzeitprogrammierung der Warmwasserbereitung nimmt der Zonenregler eine Überlappung der von den einzelnen Raumreglern kommenden Programme vor

10.11 AUSSENTEMPERATURFÜHLER/GLEITTEMPERATUR

Die Verbindung mit dem Außentemperaturfühler wird hergestellt, wenn der Anschluss an der Kesselplatine nicht möglich ist.

FÜR JEDEN EINZELNEN HEIZKREIS SEPARAT EINSTELLBAR:

KURVEN (VON 1 BIS 10) WÄHLEN MIT DEN PARAMETERN:

P05 = KURVE HEIZKREIS 1

P11 = KURVE HEIZKREIS 2

P17 = KURVE HEIZKREIS 3

OFFSET (PARALLELVERSCHIEBUNG) FÜR JEDEN EINZELNEN HEIZKREIS WÄHLEN MIT DEN PARAMETERN:

P06 = OFFSET HEIZKREIS 1

P12 = OFFSET HEIZKREIS 2

P18 = OFFSET HEIZKREIS 3

OFFSET = 20

Bei Störung am Außentemperaturfühler (Fehler F73) arbeitet das System beim vorgegebenen Heizsollwert.
