MANUAL DE USUARIO FZ4 FERROLI
Instrucciones de uso e instalación
VISTA EXTERIOR Y DIMENSIONES DE LA CAJA....178
VISTA INTERIOR DE LA TARJETA 178
DESCRIPCIÓN GENERAL....179
COMPONENTES DEL KIT 180
DATOS TÉCNICOS....180
2 INSTALACIÓN DEL EQUIPO 180
2.1 MONTAJE 180
2.2 INSTALACIÓN....180
2.3 ASIGNACIÓN DE LOS BORNES....181
3 PRIMERA PUESTA EN MARCHA (AUTOCONFIGURACIÓN)....196
5 CONFIGURACIONES "AUTÓNOMO 1"....198
5.1 UNAZONA DIRECTA - SIN SENSOR EXTERIOR 198
5.2 UNAZONA DIRECTA - CON SENSOR EXTERIOR....198
5.3 DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR 199
5.4 DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR 199
5.5 TRES ZONAS DIRECTAS – SIN SENSOR EXTERIOR....199
5.6 TRES ZONAS DIRECTAS - CON SENSOR EXTERIOR 200
5.7 UNAZONA MEZCLADA – SIN SENSOR EXTERIOR 200
58 UNA ZONA ME7CI ADA - CON SENSOR EXTERIOR 201
5.9 DOS ZONAS MEZCLADAS - SIN SENSOR EXTERIOR 202
5.10 DOS ZONAS MEZCLADAS - CON SENSOR EXTERIOR 202
5.11 UNA ZONA MEZCLADA Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR 203
5.12 UNAZONA MEZCLADA Y UNAZONA DIRECTA - CON SENSOR EXTERIOR 203
5.13 UNAZONA MEZCLADA Y DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR....204
5.14 UNAZONA MEZCLADA Y DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR 204
5.15 DOS ZONAS MEZCLADAS Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR....205
5.16 DOS ZONAS MEZCLADAS Y UNA ZONA DIRECTA - CON SENSOR EXTERIOR....205
5.17 UN ACUMULADOR....206
5.18 UNAZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR....206
5.19 UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR 207
5.20 DOS ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR 207
5.21 DOS ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR 208
5.22 TRES ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR 209
5.23 TRES ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR 210
5.24 UNAZONA MEZCLADA Y UN ACUMULADOR - SIN SENSOR EXTERIOR....210
5.25 UNAZONA MEZCLADA Y UN ACUMULADOR - CON SENSOR EXTERIOR 211
5.26 UNAZONA MEZCLADA, UNAZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR 211
5.27 UNAZONA MEZCLADA, UNAZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR....213
6 CONFIGURACIONES "AUTONOMO 2"......213
6.1 UNAZONA DIRECTA - SIN SENSOR EXTERIOR 213
6.2 UNAZONA DIRECTA - CON SENSOR EXTERIOR 214
6.3 DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR 215
6.4 DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR 215
6.5 TRES ZONAS DIRECTAS - SIN SENSOR EXTERIOR 215
6.6 TRES ZONAS DIRECTAS - CON SENSOR EXTERIOR 216
6.7 UNAZONA MEZCLADA - SIN SENSOR EXTERIOR 216
6.8 UNAZONA MEZCLADA- CON SENSOR EXTERIOR 217
6.9 DOS ZONAS MEZCLADAS - SIN SENSOR EXTERIOR 218
6.10 DOS ZONAS MEZCLADAS - CON SENSOR EXTERIOR 218
6.11 UNA ZONA MEZCLADA Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR 219
6.12 UNAZONA MEZCLADA Y UNAZONA DIRECTA - CON SENSOR EXTERIOR....219
6.13 UNAZONA MEZCLADA Y DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR....220
6.14 UNAZONA MEZCLADA Y DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR 220
6.15 DOS ZONAS MEZCLADAS Y UNAZONA DIRECTA - SIN SENSOR EXTERIOR 221
6.16 DOS ZONAS MEZCLADAS Y UNAZONA DIRECTA - CON SENSOR EXTERIOR 222
6.17 UN ACUMULADOR....222
6.18 UNAZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR 222
6.19 UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR 223
6.20 DOS ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR 224
6.21 DOS ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR 225
6.22 TRES ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR 225
6.23 TRES ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR 226
6.24 UNAZONA MEZCLADA Y UN ACUMULADOR - SIN SENSOR EXTERIOR....227
6.25 UNAZONA MEZCLADA Y UN ACUMULADOR - CON SENSOR EXTERIOR 228
6.26 UNAZONA MEZCLADA, UNAZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR....228
6.27 UNA ZONA MEZCLADA, UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR....229
7 CONFIGURACIONES "COMUNICANTE" 230
7.1 CONFIGURACIONES "COMUNICANTE" CON ACS (INTEGRADO EN CALDERA)....230
8 MENÚ SERVICE 230
"TS" - MENÚ PARÁMETROS MODIFICABLES....230
"IN" - MENÚ INFORMACIÓN 231
"HI" - MENÚ HISTORIAL 231
"RE" - BORRAR HISTORIAL 231
10.1 MODO FH 232
10.2 AJUSTES IGUALES PARA CADA ZONA (TSP30)....232
10.3 ACTIVACIÓN BOMBA CON TARJETA EN STANDBY (TSP34) 232
10.4 HABILITACIÓN SONDA IDA CALEFACCIÓN (TSP35)....232
10.5 FUNCIONAMIENTO CON CALDERA EN ANOMALÍA (TSP36)....232
10.6 PROTECCIÓN CONTRA LEGIONELA (TSP37)....232
10.7 MODO VERANO/INVIERNO DESDE CALDERA (TSP38) 232
10.8 ANTIBLOQUEO 232
10.9 CARACTERÍSTICAS DE LOS SENSORES....232
10.10 CONFIGURACIÓN DE USUARIO....233

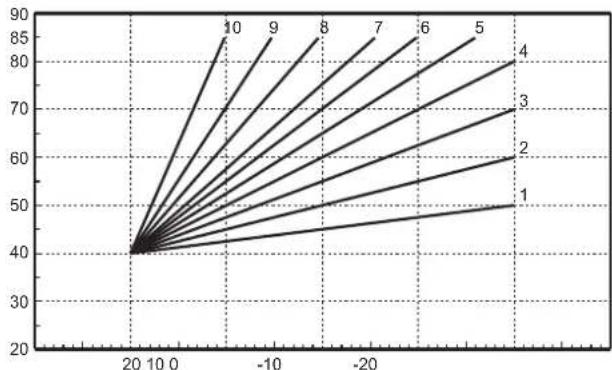

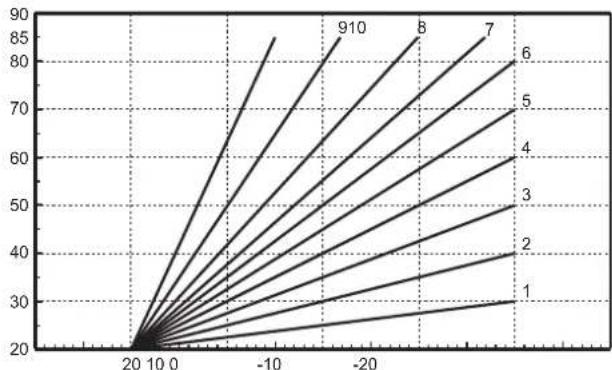

10.11 SONDA EXTERIOR/TEMPERATURA ADAPTABLE 233
INHALTSVERZEICHNIS
1. ÜBERSICHT 234
a. Se Curva Sonda Esterna Zona 1 (TSP05) uguale a 0.
Setpoint Riscaldamento Zona1 = Control Setpoint calcolato dal Comando Remoto + Offset setpoint calcolato Zona1 (TSP03).
b. Se Curva Sonda Esterna Zona 1 (TSP05) tra 1 e 10.
Setpoint Riscaldamento Zona1 = Setpoint calcolato da Sonda Esterna + Offset setpoint calcolato Zona1 (TSP03).
Tuttavia:
Se Temperatura Massima Zona1 (TSP02) < Setpoint calcolato da Sonda Esterna allora Setpoint calcolato da Sonda Esterna = Temperatura Massima Zona1 (TSP02).
a. Se Curva Sonda Esterna Zona 1 (TSP05) uguale a 0.
Setpoint Riscaldamento Zona1 = Temperatura Massima Zona1 (TSP02) + Offset setpoint calcolato Zona1 (TSP03).
b. Se Curva Sonda Esterna Zona 1 (TSP05) tra 1 e 10.
Setpoint Riscaldamento Zona1 = Setpoint calcolato da Sonda Esterna + Offset setpoint calcolato Zona1 (TSP03).
Tuttavia:
Se Temperatura Massima Zona1 (TSP02) < Setpoint calcolato da Sonda Esterna allora Setpoint calcolato da Sonda Esterna = Temperatura Massima Zona1 (TSP02).
5.8.2 Comando Remoto
a. Se Curva Sonda Esterna Zona 1 (TSP05) uguale a 0.
Setpoint Riscaldamento Zona1 = Control Setpoint calcolato dal Comando Remoto + Offset setpoint calcolato Zona1 (TSP03).
b. Se Curva Sonda Esterna Zona 1 (TSP05) tra 1 e 10.
Setpoint Riscaldamento Zona1 = Setpoint calcolato da Sonda Esterna + Offset setpoint calcolato Zona1 (TSP03).
Tuttavia:
Se Temperatura Massima Zona1 (TSP02) < Setpoint calcolato da Sonda Esterna allora Setpoint calcolato da Sonda Esterna = Temperatura Massima Zona1 (TSP02).
a. Se Curva Sonda Esterna Zona 1 (TSP05) uguale a 0.
Setpoint Riscaldamento Zona1 = Temperatura Massima Zona1 (TSP02) + Offset setpoint calcolato Zona1 (TSP03).
b. Se Curva Sonda Esterna Zona 1 (TSP05) tra 1 e 10.
Setpoint Riscaldamento Zona1 = Setpoint calcolato da Sonda Esterna + Offset setpoint calcolato Zona1 (TSP03).
Tuttavia:
Se Temperatura Massima Zona1 (TSP02) < Setpoint calcolato da Sonda Esterna allora Setpoint calcolato da Sonda Esterna = Temperatura Massima Zona1 (TSP02).
6.8.2 Comando Remoto
a. Se Curva Sonda Esterna Zona 1 (TSP05) uguale a 0.
Setpoint Riscaldamento Zona1 = Control Setpoint calcolato dal Comando Remoto + Offset setpoint calcolato Zona1 (TSP03).
b. Se Curva Sonda Esterna Zona 1 (TSP05) tra 1 e 10.
Setpoint Riscaldamento Zona1 = Setpoint calcolato da Sonda Esterna + Offset setpoint calcolato Zona1 (TSP03).
Tuttavia:
Se Temperatura Massima Zona1 (TSP02) < Setpoint calcolato da Sonda Esterna allora Setpoint calcolato da Sonda Esterna = Temperatura Massima Zona1 (TSP02).

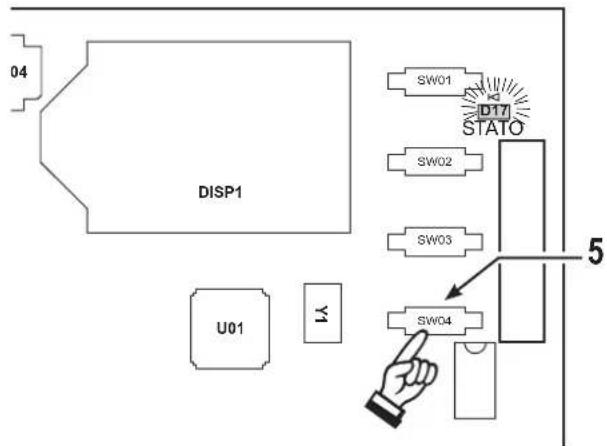

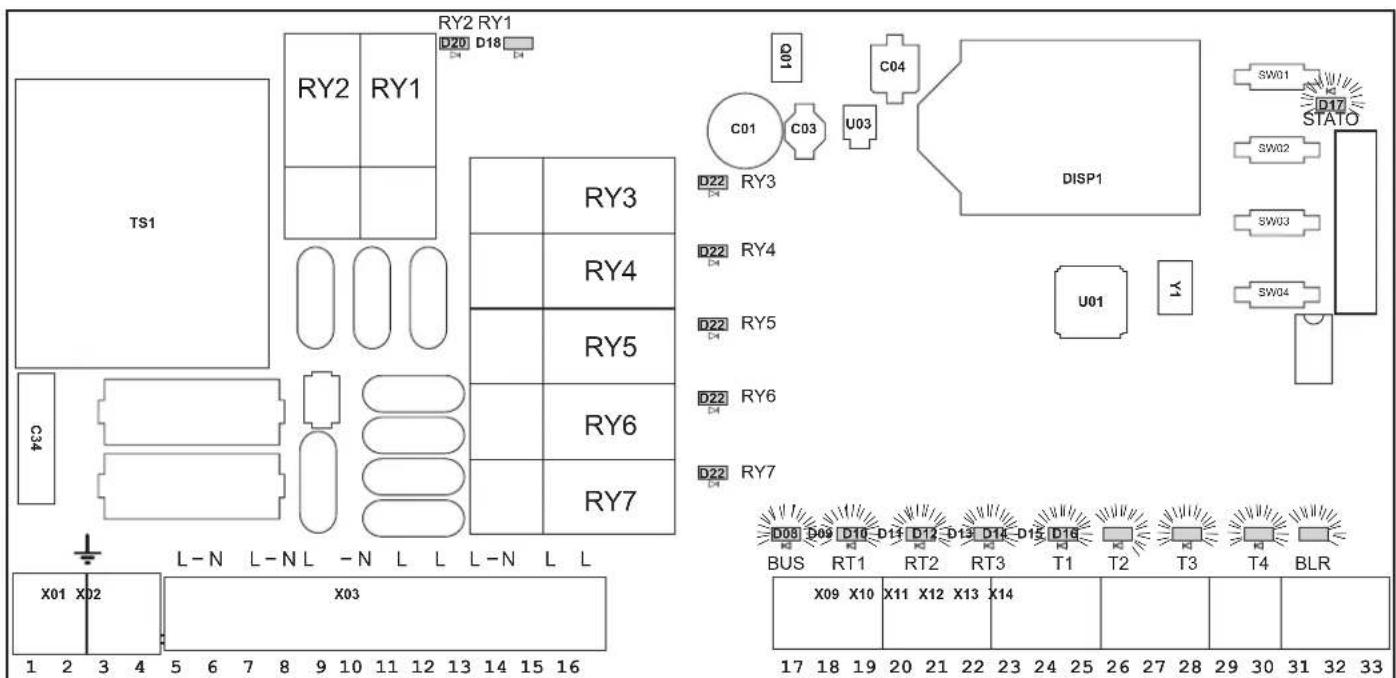

1 Pantalla LCD
5 Tecla AUTOCONFIGURACIÓN
2 Tecla +
6 Fusible FH01 cargas tarjeta FZ4 (relé)
3 Tecla -
7 Fusible FH02 tarjeta FZ4
4 Tecla OK
8 Conector X15 para tarjeta relé SK16504

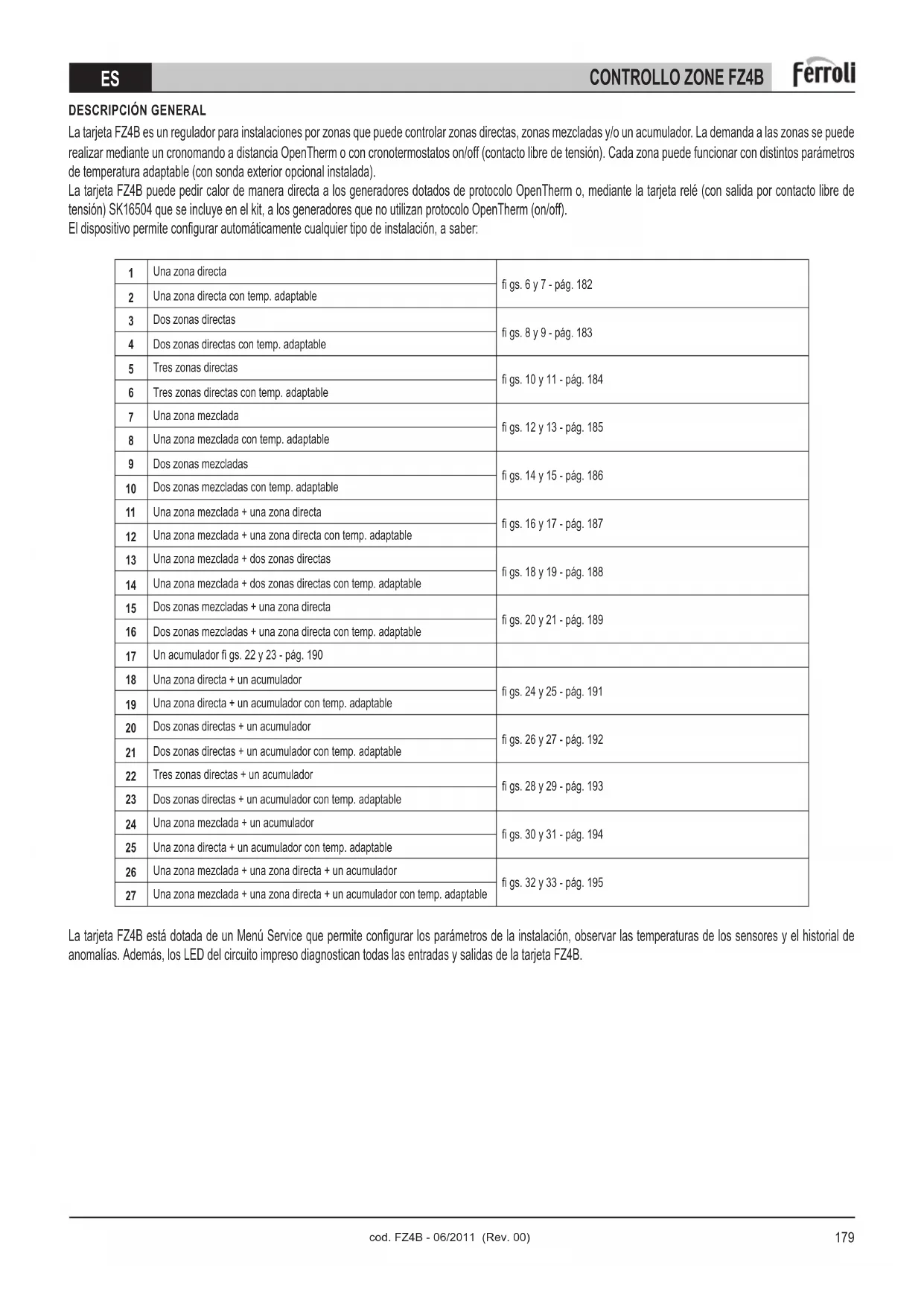

DESCRIPCIÓN GENERAL
La tarjeta FZ4B es un regulador para instalaciones por zonas que puede controlar zonas directas, zonas mezcladas y/o un acumulador. La demanda a las zonas se puede realizar mediante un cronomando a distancia OpenTherm o con cronotermostatos on/off (contacto libre de tensión). Cada zona puede funcionar con distintos parámetros de temperatura adaptable (con sonda exterior opcional instalada).
La tarjeta FZ4B puede pedir calor de manera directa a los generadores dotados de protocolo OpenTherm o, mediante la tarjeta relé (con salida por contacto libre de tensión) SK16504 que se incluye en el kit, a los generadores que no utilizan protocolo OpenTherm (on/off).
El dispositivo permite configurar automáticamente cualquier tipo de instalación, a saber:
| 1 | Una zona directa | fi gs. 6 y 7 - pág. 182 |
| 2 | Una zona directa con temp. adaptable | |
| 3 | Dos zonas directas | fi gs. 8 y 9 - pág. 183 |
| 4 | Dos zonas directas con temp. adaptable | |
| 5 | Tres zonas directas | fi gs. 10 y 11 - pág. 184 |
| 6 | Tres zonas directas con temp. adaptable | |

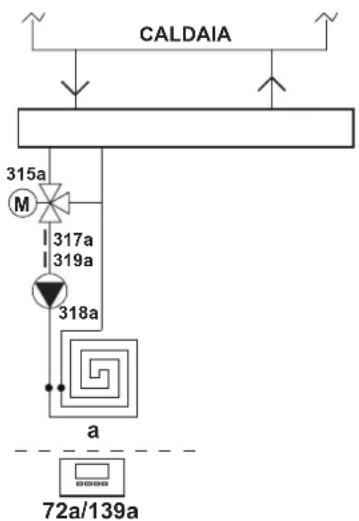

| 7 | Una zona mezclada | fi gs. 12 y 13 - pág. 185 |
| 8 | Una zona mezclada con temp. adaptable | |
| 9 | Dos zonas mezcladas | fi gs. 14 y 15 - pág. 186 |
| 10 | Dos zonas mezcladas con temp. adaptable | |

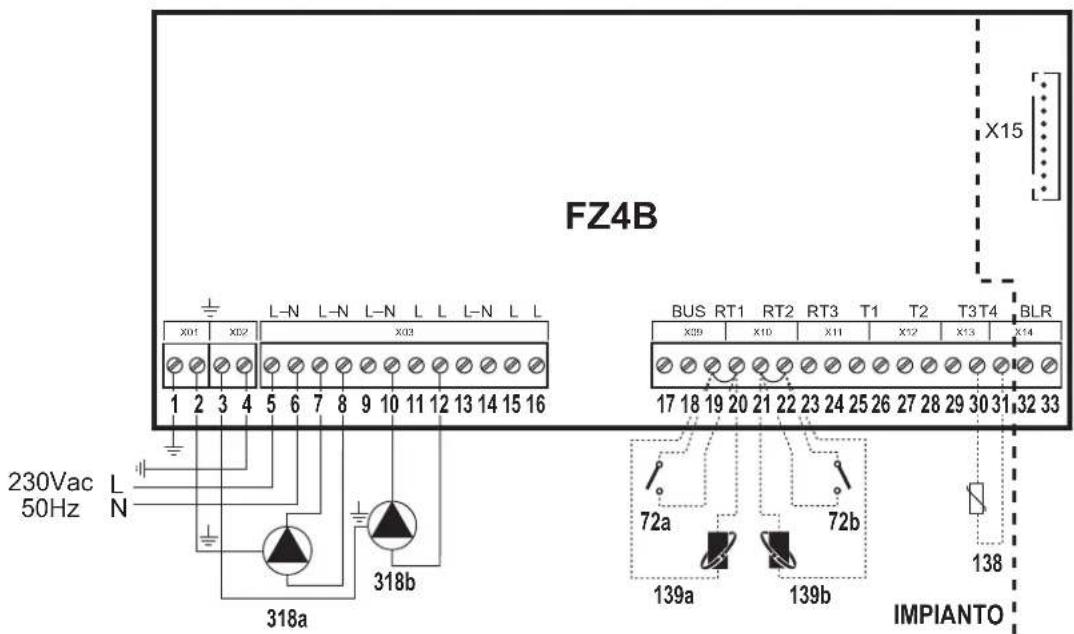

| 11 | Una zona mezclada + una zona directa | fi gs. 16 y 17 - pág. 187 |
| 12 | Una zona mezclada + una zona directa con temp. adaptable | |
| 13 | Una zona mezclada + dos zonas directas | fi gs. 18 y 19 - pág. 188 |
| 14 | Una zona mezclada + dos zonas directas con temp. adaptable | |
| 15 | Dos zonas mezcladas + una zona directa | fi gs. 20 y 21 - pág. 189 |
| 16 | Dos zonas mezcladas + una zona directa con temp. adaptable | |
| 17 | Un acumulador fi gs. 22 y 23 - pág. 190 | |
| 18 | Una zona directa + un acumulador | fi gs. 24 y 25 - pág. 191 |
| 19 | Una zona directa + un acumulador con temp. adaptable | |
| 20 | Dos zonas directas + un acumulador | fi gs. 26 y 27 - pág. 192 |
| 21 | Dos zonas directas + un acumulador con temp. adaptable | |
| 22 | Tres zonas directas + un acumulador | fi gs. 28 y 29 - pág. 193 |
| 23 | Dos zonas directas + un acumulador con temp. adaptable | |
| 24 | Una zona mezclada + un acumulador | fi gs. 30 y 31 - pág. 194 |
| 25 | Una zona directa + un acumulador con temp. adaptable | |
| 26 | Una zona mezclada + una zona directa + un acumulador | fi gs. 32 y 33 - pág. 195 |
| 27 | Una zona mezclada + una zona directa + un acumulador con temp. adaptable |
La tarjeta FZ4B está dotada de un Menú Service que permite configurar los parámetros de la instalación, observar las temperaturas de los sensores y el historial de anomalías. Además, los LED del circuito impreso diagnostican todas las entradas y salidas de la tarjeta FZ4B.
| COMPONENTES DEL KIT DATOS TÉCNICOS | |
| Cant. Descripción | |
| 1 | Tarjeta FZ4B |
| 2 | Sonda NTC L = 2500 mm |
| 1 | Bolsa de tornillos |
| 6 | Sujetacables |
| 12 | Tornillo autorr. 3,5x19 UNI 6954 |
| 2 x 2 | Tacos D.5x25 |
| 2 x 2 | Tornillo 4x30 |
| 1 | Manual de instrucciones FZ4B |
| 1 | Tarjeta SKI6504 |
| Temperatura ambiente: |
| Funcionamiento: -10 ^ ÷ 60 ^ |
| Almacenamiento y transporte -25 ^ ÷ 80 ^ |
| Humedad ambiente máxima 90 % a 40 °C |
| Montaje: |
| Mural |
| Alimentación eléctrica: |
| 230 Vca +10 % - 15 %, 50 Hz |
| Absorción total de corriente: |
| 5 VA a 230 Vca (sin cargas) |
| Características salidas 230 Vca: |
| Intensidad nominal relé salida = 5 A a 250 Vca (carga máxima admitida: 1 A 230 Vca cos φ 0,7) |
| Características del fusible: |
| 2 x 250 Vca 2 A rápido 5x20 |
2 INSTALACIÓN DEL EQUIPO
2.1 MONTAJE
¡Atención!
Antes de abrir la carcasa, cerciorarse de que la tensión de red esté completamente desconectada.
El montaje debe efectuarse necesariamente en un ambiente cerrado y seco. Para garantizar un funcionamiento correcto, es imprescindible que en el lugar de instalación no haya campos electromagnéticos intensos. El regulador debe aislarse de la red eléctrica mediante un dispositivo adicional (con una distancia mínima de separación en todos los polos de 3 mm) o mediante un interruptor conforme a las normas vigentes. Durante la instalación, tender el cable de conexión a la red eléctrica separado de los cables de las sondas.

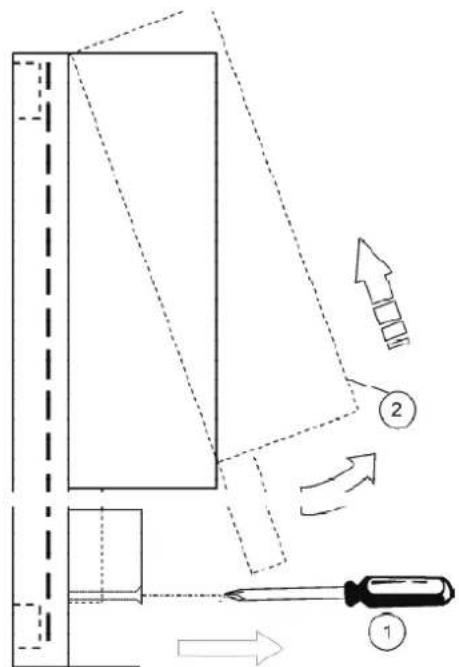

2.2 INSTALACIÓN
Para hacer la instalación se debe desmontar el frontal de la carcasa: hacer palanca con un destornillador en el punto 1 (fig. 3) y levantar el frontal como se indica en el punto 2 (fi g. 3).
Luego, fijar la trasera del dispositivo a la pared con los tornillos suministrados (fig. 4).
Hacer el cableado de acuerdo con los esquemas del apartado siguiente. Cerrar la carcasa procediendo en orden contrario.

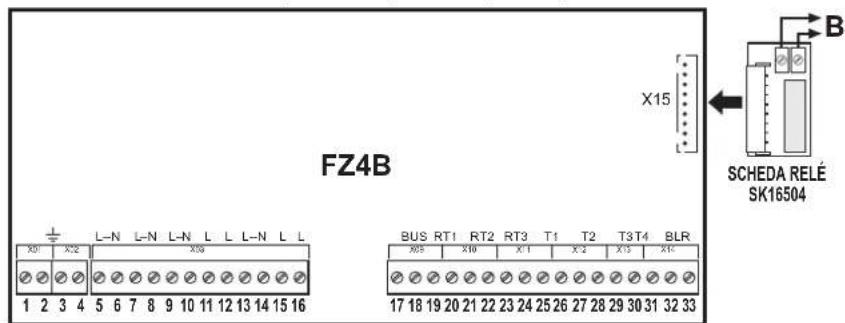

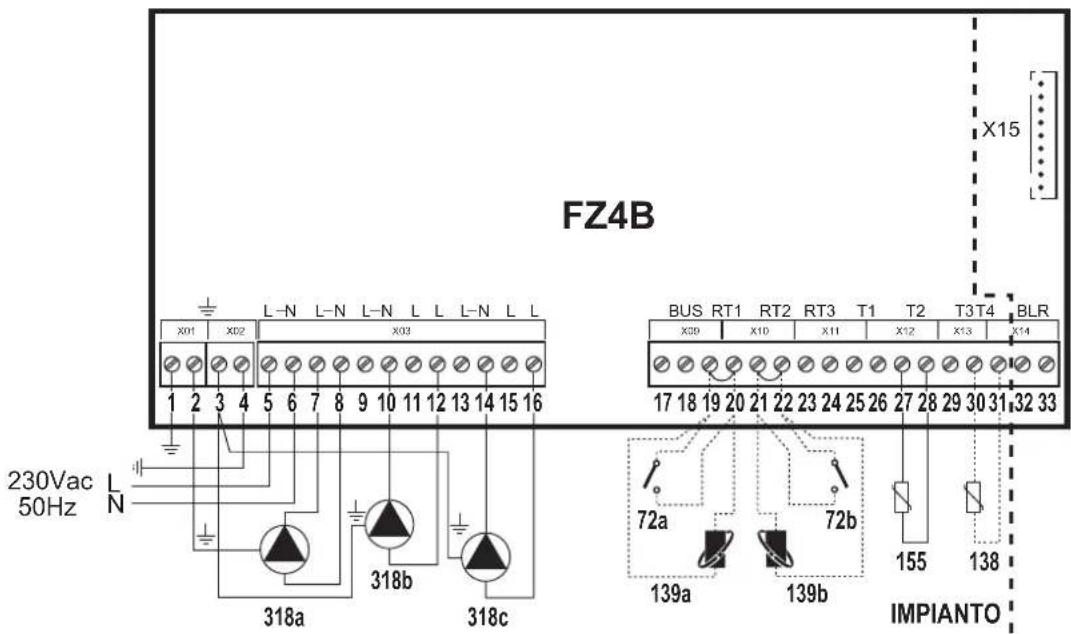

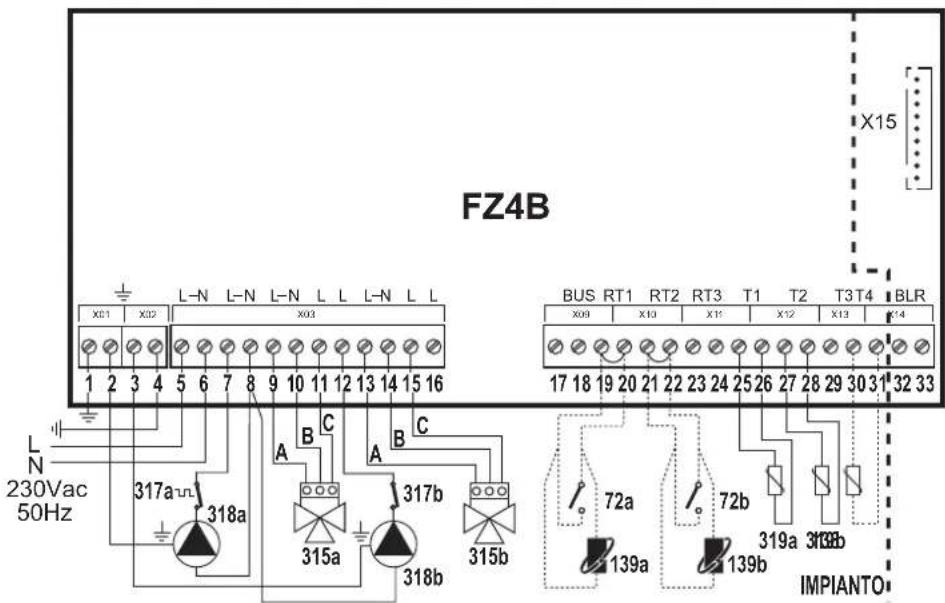

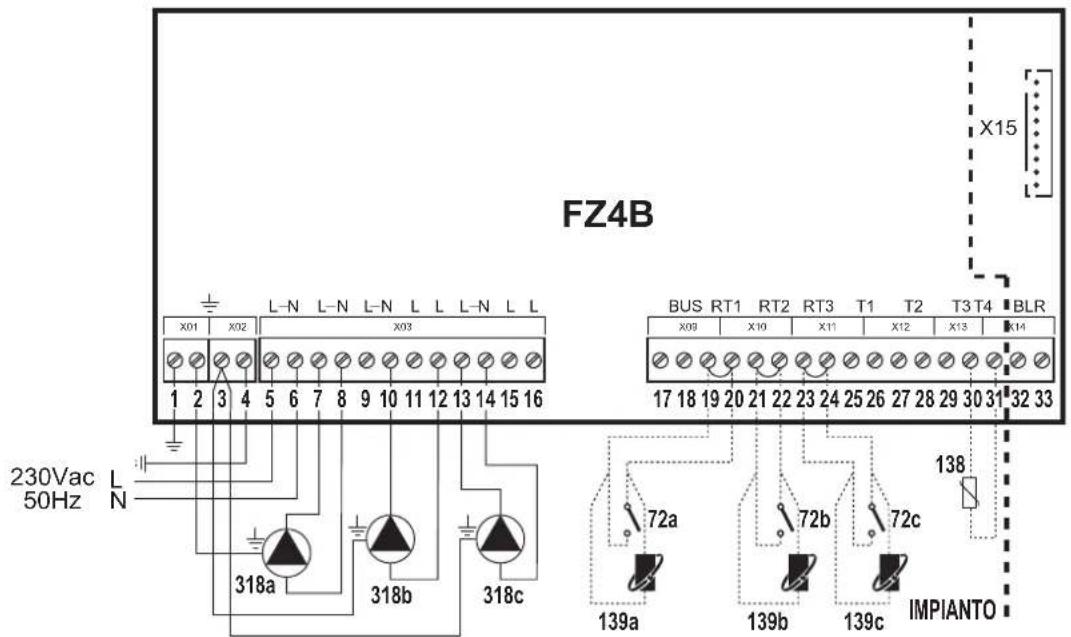

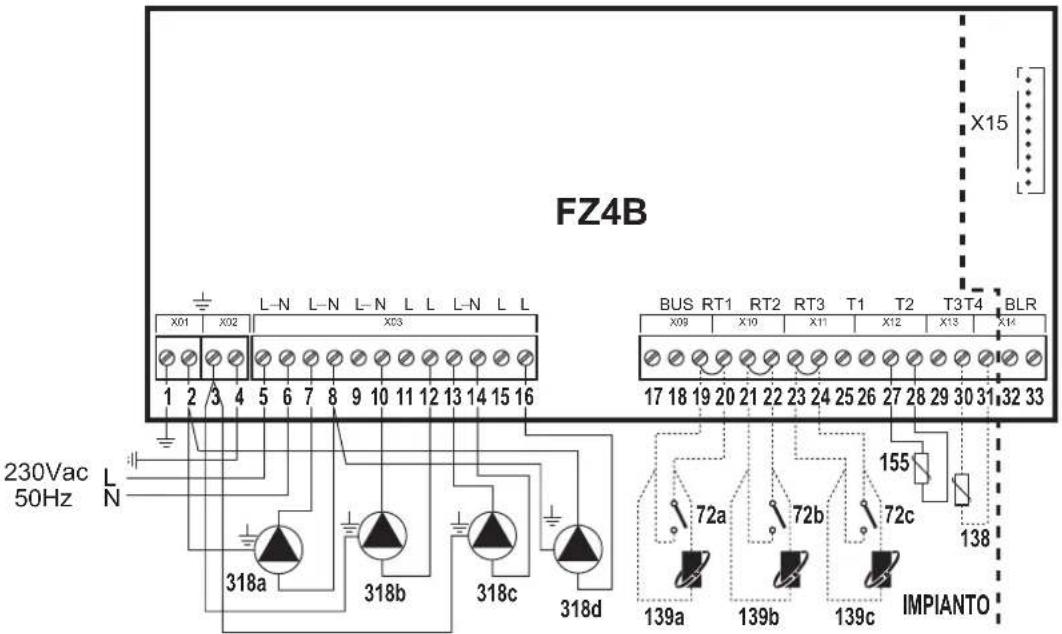

2.3 ASIGNACIÓN DE LOS BORNES
Con la caldera desconectada de la alimentación eléctrica, efectuar el cableado utilizando la regleta de la centralita de control de zonas (fig. 5).
Para las conexiones de baja tensión (bornes 17-33), utilizar cables de 2,5 mm2 de sección y no tenderlos junto a los cables de la tensión de red. La longitud de los cables no debe superar los 50 m. Para las conexiones a la tensión de red (bornes 5-16) y a tierra (bornes 1-4), utilizar cables de 4 mm2 de sección como máximo.
A los bornes 5(L) y 6(N) se conecta la alimentación eléctrica permanente de la centralita de control de zonas, a los bornes 32 y 33 (BLR) se conecta el cable de comunicación con la tarjeta de la caldera (bornes cronomando a distancia OpenTherm) y a los bornes 30 y 31 (T4) se conecta una posible sonda exterior (opcional) si la conexión no está disponible en la tarjeta de la caldera. Para el resto del cableado, ver los esquemas de los apartados siguientes.
La regulación ambiental se puede hacer mediante cronomando a distancia (OpenTherm) y/o cronotermostatos de ambiente (solo con contacto libre de tensión). No obstante, se recomienda utilizar al menos un cronomando a distancia para facilitar los ajustes de usuario y de instalador.
Independientemente del tipo de instalación, la centralita de control de zonas puede pedir calor al generador de tres modos.
Por lo tanto, como primera medida hay que elegir uno de esos modos:

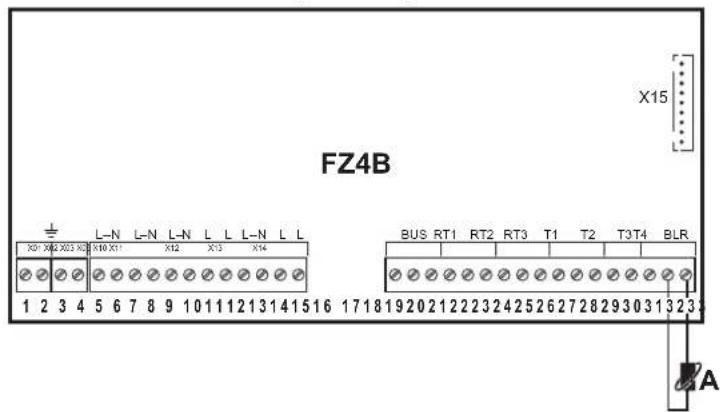

1 - Comunicante: Generador con protocolo OpenTherm
A - Conectar a cronomando a distancia OpenTherm caldera (139)

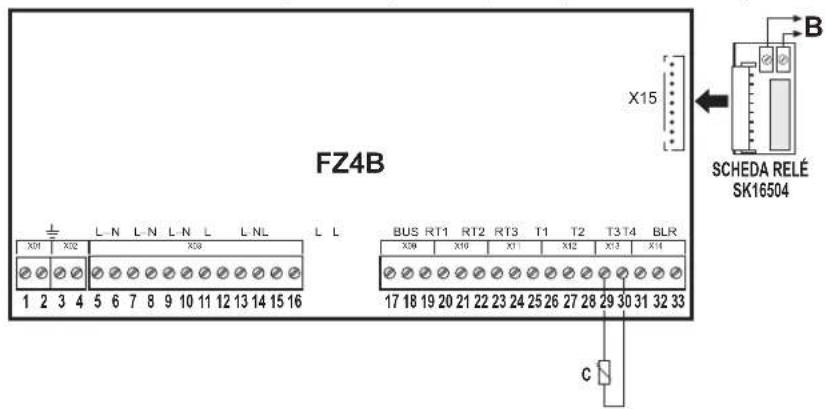

2 - Autónomo 1: Generador sin protocolo OpenTherm (ON/OFF)
B - Conectar a termostato de ambiente on/off caldera (72).
3 - Autónomo 2: Generador sin protocolo OpenTherm (ON/OFF) con control de temperatura
Hacer la conexión "sensor" C.
B - Conectar a termostato de ambiente on/off caldera (72).
C - Sensor ida generador

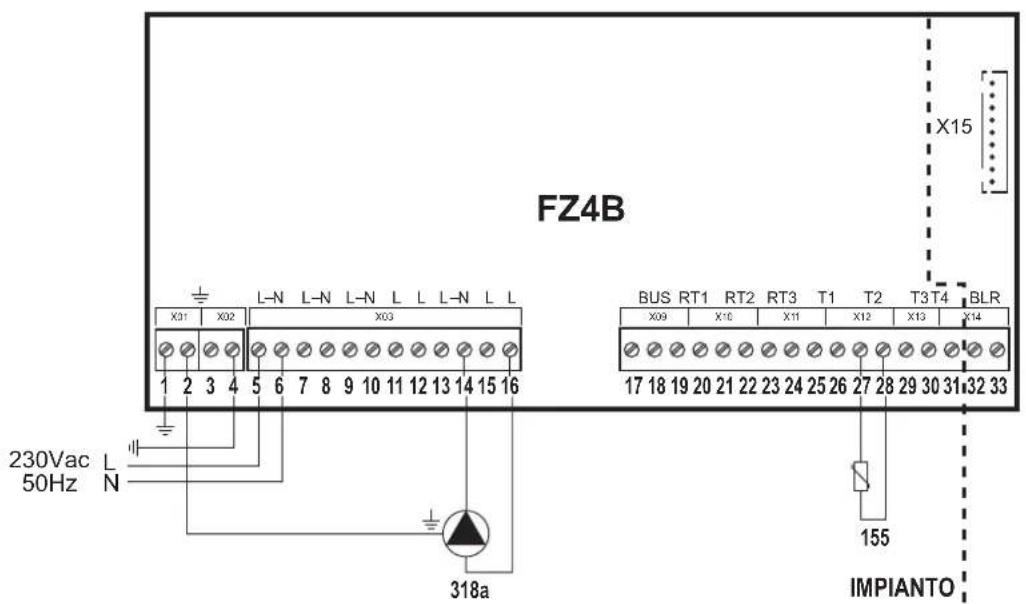

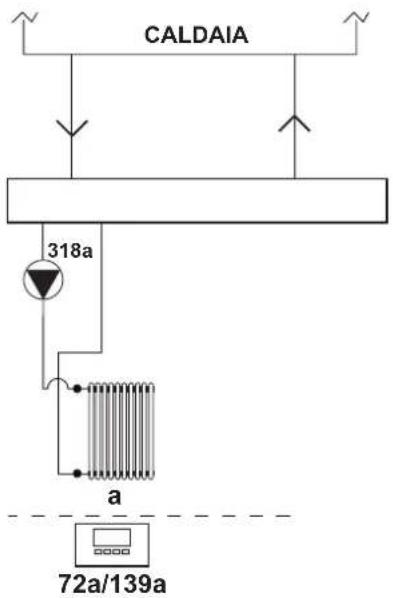

Una zona directa

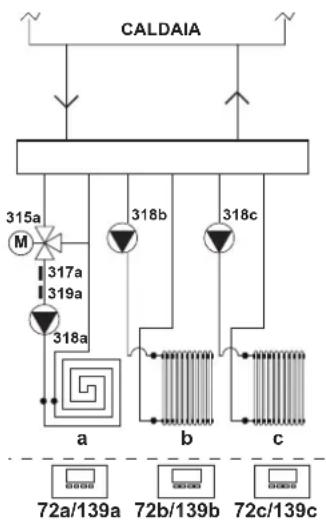

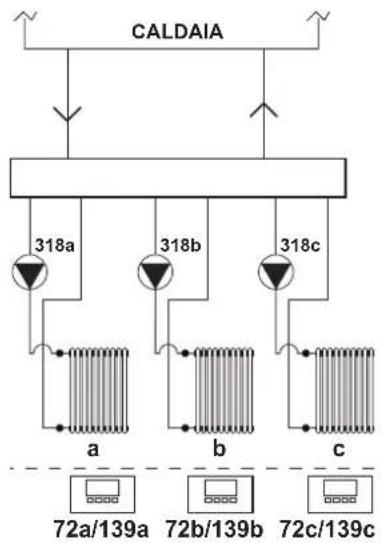

Esquema general


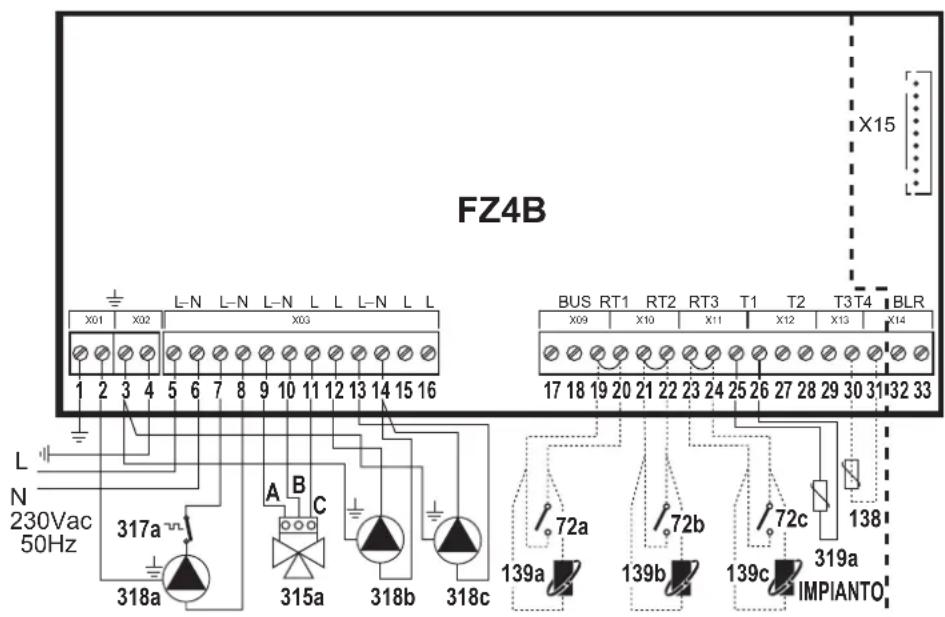

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 | T3 T4 | |||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 72a/139a | ||||||||||||||
| 318a | 318a | 72a/139a | 138 | |||||||||||||
Leyenda
72a Termostato ambiente 1ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (directa)
318a Bomba de circulación 1ª zona (directa)
a 1ª zona (directa)
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.

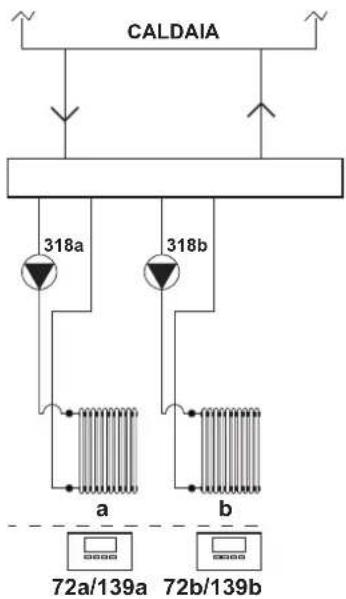

Dos zonas directas
Esquema general
fig. 8
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 | T3 T4 | |||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 318b | 318b | 72a/139a | 72b/139b | |||||||||||
| 318a | 318a | 318b | 318b | 72a/139a | 72b/139b | 138 | ||||||||||
Leyenda
72a Termostato ambiente 1ª zona (directa)
318a Bomba de circulación 1ª zona (directa)
318b Bomba de circulación 2ª zona (directa)
a 1ª zona (directa)
b 2 ^a zona (directa)
Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.
Tres zonas directas
Esquema general
fig. 10
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 | T3 T4 | |||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 318b | 318b | 318c | 318c | 72a/139a | 72b/139b | 72c/139c | ||||||||
| 318a | 318a | 318b | 318b | 318c | 318c | 72a/139a | 72b/139b | 72c/139c | 138 | |||||||
Leyenda
72a Termostato ambiente 1ª zona (directa)
72b Termostato ambiente 2ª zona (directa)
72c Termostato ambiente 3ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (directa)
139b Cronomando a distancia 2 ^a zona (directa)
139c Cronomando a distancia 3ª zona (directa)
318a Bomba de circulación 1ª zona (directa)
318b Bomba de circulación 2ª zona (directa)
318c Bomba de circulación 3ª zona (directa)
a 1ª zona (directa)
b 2 ^a zona (directa)
c 3 ^a zona (directa)
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.
Una zona mezclada
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.
fig. 12

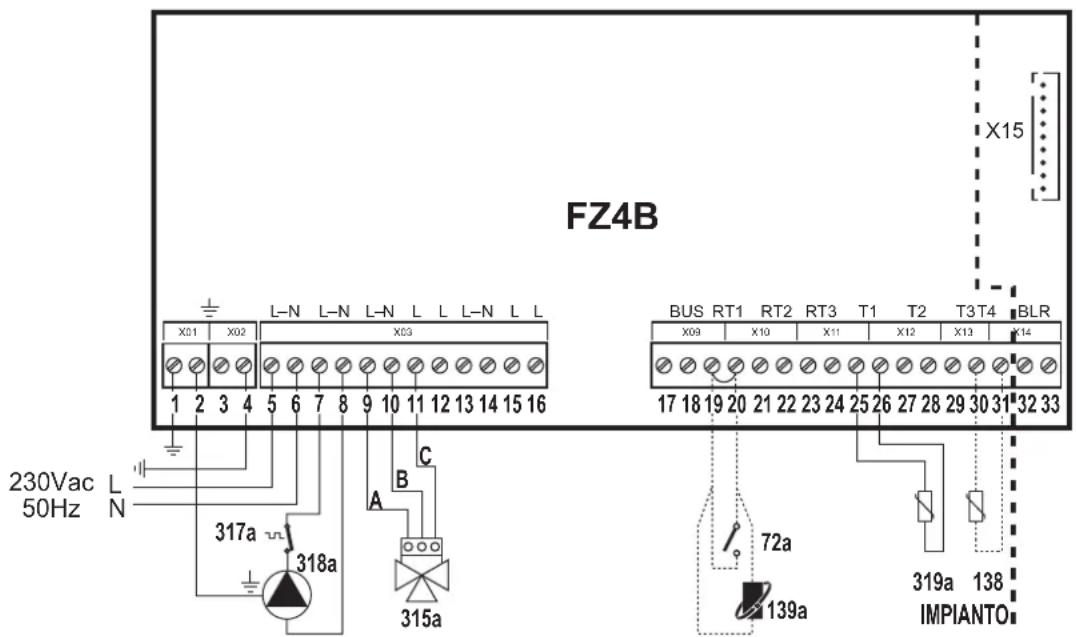

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 | RY2 | RY3 | RY4 | RY5 | RY6 | RY7 | RT1 | RT2 | RT3 | T1 | T2 | T3 | T4 | |||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 | ||||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 72a/139a | 319a | ||||||||||||||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 72a/139a | 319a | 138 | |||||||||||||||
Leyenda
72a Termostato ambiente 1ª zona (mezclada)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
315a Válvula mezcladora 1 ^a zona (mezclada)
317a Termostato de seguridad 1ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
319a Sensor ida 1ª zona (mezclada)
a 1ª zona (mezclada)
— Cableado necesario
- - - - Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.

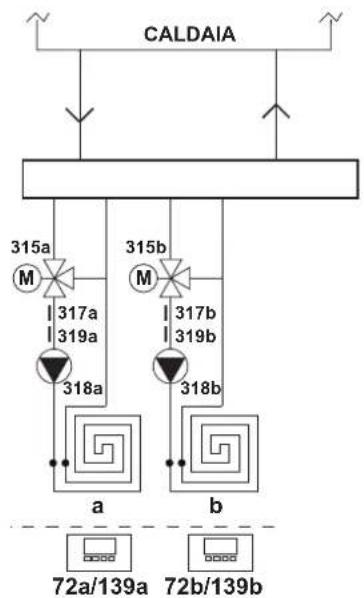

Dos zonas mezcladas
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.
fig. 14

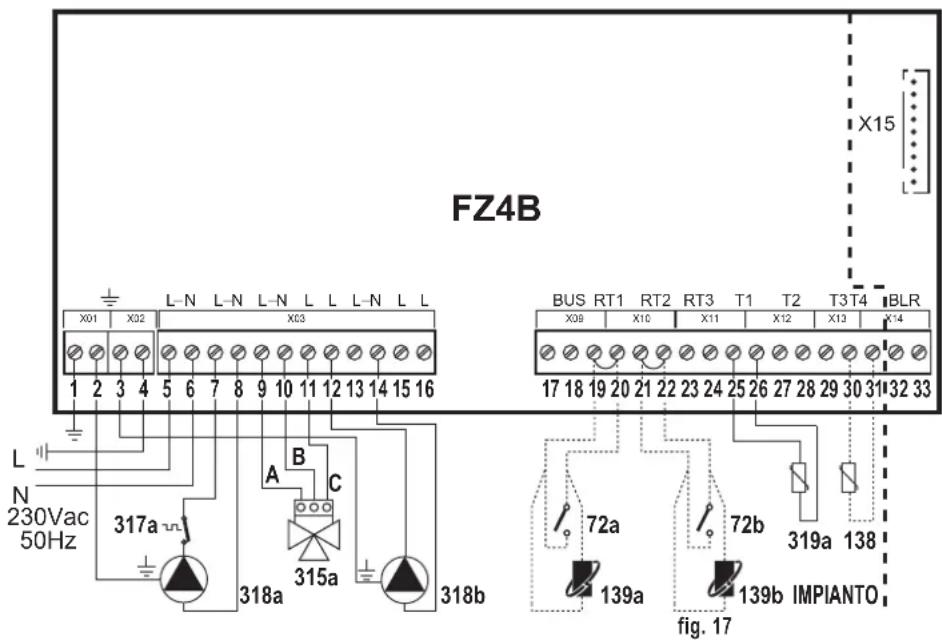

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4 | ||||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a/318b | 315a - A | 315a - B | 315a - C | 318b | 315b - A | 315b - B | 315b - C | 72a/139a | 72b/139b | 319a | 319b | ||||
| 318a | 318a/318b | 315a - A | 315a - B | 315a - C | 318b | 315b - A | 315b - B | 315b - C | 72a/139a | 72b/139b | 319a | 319b | 138 | |||
72a Termostato ambiente 1ª zona (mezclada)
72b Termostato ambiente 2ª zona (mezclada)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
139b Cronomando a distancia 2ª zona (mezclada)
315a Válvula mezcladora 1ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
315b Válvula mezcladora 2ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
317a Termostato de seguridad 1ª zona (mezclada)
317b Termostato de seguridad 2ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
318b Bomba de circulación 2ª zona (mezclada)
319a Sensor ida 1 ^a zona (mezclada)
319b Sensor ida 2 ^a zona (mezclada)
a 1 ^a zona (mezclada)
b 2 ^a zona (mezclada)
— Cableado necesario
---- Cableado opcional
| Para la configuración autónoma 2, es necesario adquirir la sonda NTC accesoria cód. 1KWMA11W (2 m) o cód. 043005X0 (5 m). |
| Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0. |

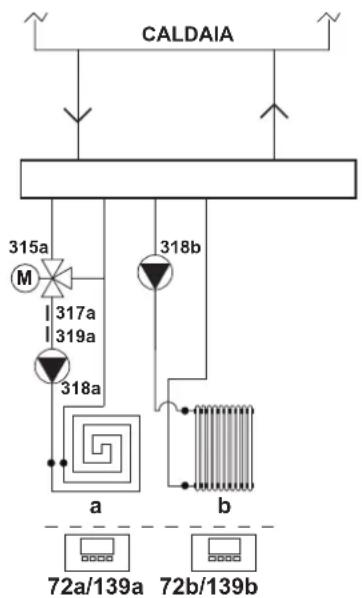

Una zona mezclada y una zona directa
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.

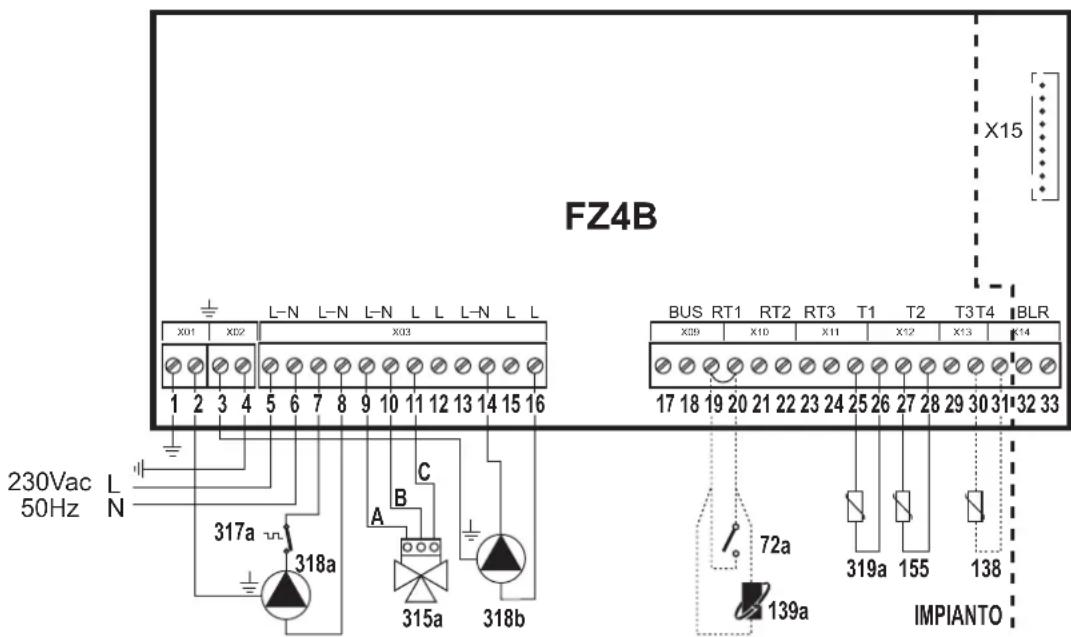

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 | T3 T4 | |||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318b | 72a/139a | 72b/139b | 319a | |||||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318b | 72a/139a | 72b/139b | 319a | 138 | ||||||
72b Termostato ambiente 2ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
139b Cronomando a distancia 2ª zona (directa)
315a Válvula mezcladora 1ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
317a Termostato de seguridad 1ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
318b Bomba de circulación 2ª zona (directa)
319a Sensor ida 1ª zona (mezclada)
a 1ª zona (mezclada)
b 2 ^a zona (directa)
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.
Una zona mezclada y dos zonas directas
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.
fig. 18
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4 | ||||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318c | 318b/318c | 72a/139a | 72b/139b | 72c/139c | 319a | |||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318c | 318b/318c | 72a/139a | 72b/139b | 72c/139c | 319a | 138 | ||||
72a Termostato ambiente 1ª zona (mezclada)
72b Termostato ambiente 2ª zona (directa)
72c Termostato ambiente 3ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
139b Cronomando a distancia 2 ^a zona (directa)
139c Cronomando a distancia 3 ^a zona (directa)
315a Válvula mezcladora 1ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
317a Termostato de seguridad 1ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
318b Bomba de circulación 2ª zona (directa)
318c Bomba de circulación 3ª zona (directa)
319a Sensor ida 1ª zona (mezclada)
a 1ª zona (mezclada)
b 2 ^a zona (directa)
c 3 ^a zona (directa)
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.

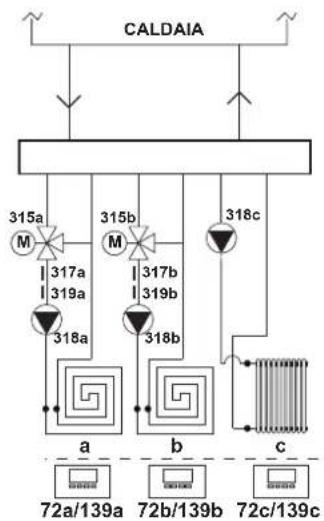

Dos zonas mezcladas y una zona directa
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.
fig. 20

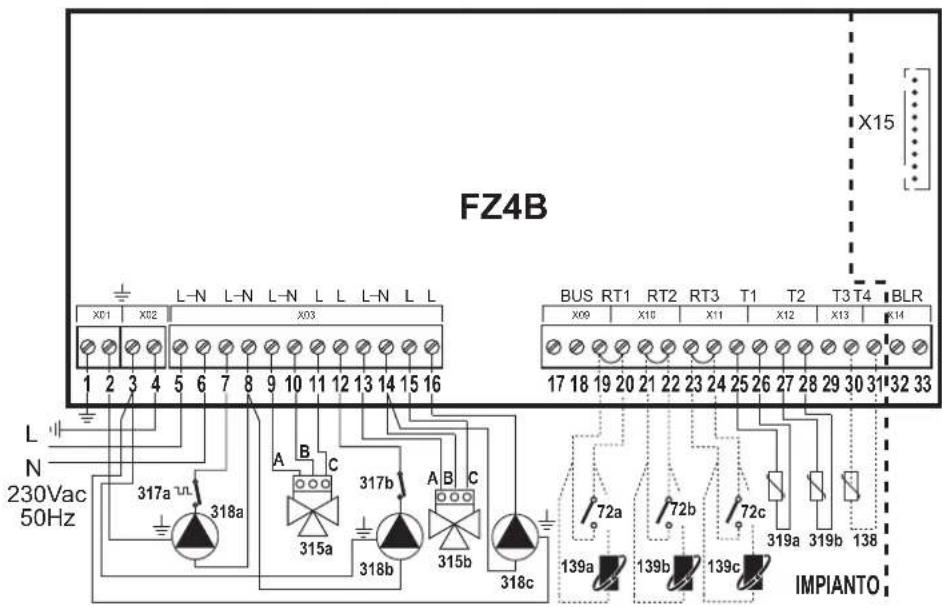

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4 | ||||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a/318b | 315a - A | 315a - B | 315a - C | 318b | 315b - A | 315b - B/318c | 315b - C | 318c | 72a/139a | 72b/139b | 72c/139c | 319a | 319b | ||
| 318a | 318a/318b | 315a - A | 315a - B | 315a - C | 318b | 315b - A | 315b - B/318c | 315b - C | 318c | 72a/139a | 72b/139b | 72c/138c | 319a | 319b | 138 | |
72a Termostato ambiente 1ª zona (mezclada)
72b Termostato ambiente 2ª zona (mezclada)
72c Termostato ambiente 3ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
139b Cronomando a distancia 2ª zona (mezclada)
139c Cronomando a distancia 3ª zona (directa)
315a Válvula mezcladora 1ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
315b Válvula mezcladora 2ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
317a Termostato de seguridad 1ª zona (mezclada)
317b Termostato de seguridad 2ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
318b Bomba de circulación 2ª zona (mezclada)
318c Bomba de circulación 3ª zona (directa)
319a Sensor ida 1ª zona (mezclada)
319b Sensor ida 2 ^a zona (mezclada)
a 1 ^a zona (mezclada)
b 2 ^a zona (mezclada)
c 3 ^a zona (directa)
— Cableado necesario
---- Cableado opcional
Para la configuración autónoma 2, es necesario adquirir la sonda NTC accesoria cód. 1KWMA11W (2 m) o cód. 043005X0 (5 m).
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.

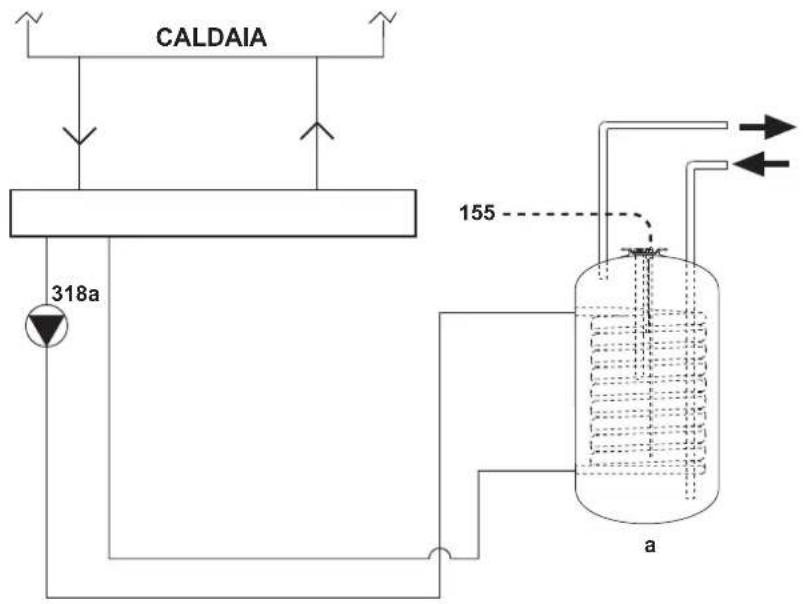

Un circuito de acumulador
Esquema general
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 | T3 T4 | ||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 | |
| 318a | 318a | 155 | |||||||||||||||
Leyenda
318a Bomba de circulación acumulador
155 Sonda del acumulador
a Circuito del acumulador
— Cableado necesario
---- Cableado opcional
Si se desea utilizar un termostato para el acumulador (no suministrado), se debe adquirir el kit accesorio cód. 013017X0 y conectarlo en lugar de la sonda del acumulador.

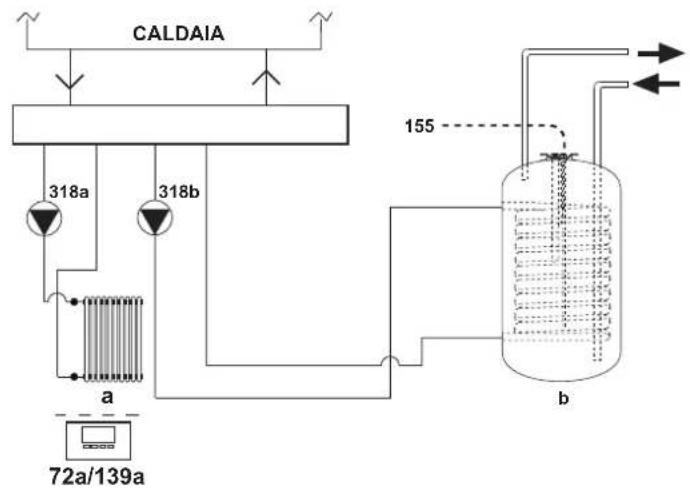

Una zona directa y un circuito de acumulador
Esquema general
- Gestión prioridad/simultaneidad con parámetro FZ4B P25
- Gestión Economy/Comfort solo con mando a distancia
fig. 24

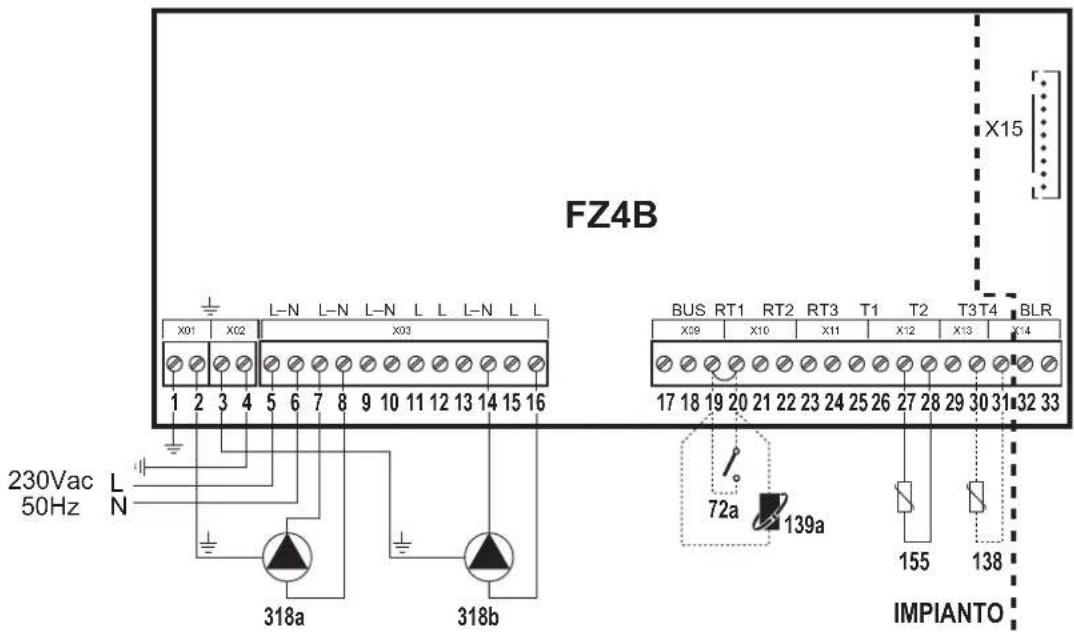

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 | RY2 | RY3 | RY4 | RY5 | RY6 | RY7 | RT1 | RT2 | RT3 | T1 | T2 | T3 | T4 | |||||||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 | ||||||||||||||||
| 318a | 318a | 318b | 318b | 72a/139a | 155 | |||||||||||||||||||||||||||
| 318a | 318a | 318b | 318b | 72a/139a | 155 | 138 | ||||||||||||||||||||||||||
Leyenda
72a Termostato ambiente 1ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (directa)
318a Bomba de circulación 1ª zona (directa)
318b Bomba de circulación acumulador
155 Sonda del acumulador
a 1ª zona (directa)
b Circuito del acumulador
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.
Si se desea utilizar un termostato para el acumulador (no suministrado), se debe adquirir el kit accesorio cód. 013017X0 y conectarlo en lugar de la sonda del acumulador.

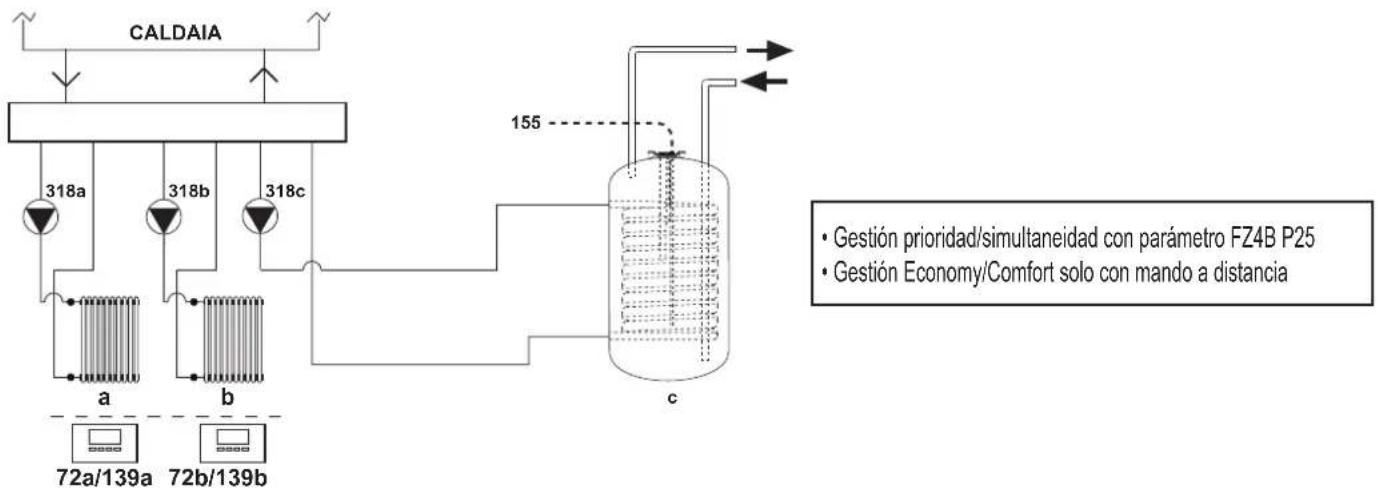

Dos zonas directas y un circuito de acumulador
Esquema general
fig. 26
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 | T3 T4 | |||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 318b | 318b | 318c | 318c | 72a/139a | 72b/139b | 155 | ||||||||
| 318a | 318a | 318b | 318b | 318c | 318c | 72a/139a | 72b/139b | 155 | 138 | |||||||
Leyenda
72a Termostato ambiente 1ª zona (directa)
155 Sonda del acumulador
318a Bomba de circulación 1ª zona (directa)
318b Bomba de circulación 2ª zona (directa)
318c Bomba de circulación acumulador
a 1ª zona (directa)
b 2 ^a zona (directa)
c Circuito del acumulador
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.
Si se desea utilizar un termostato para el acumulador (no suministrado), se debe adquirir el kit accesorio cód. 013017X0 y conectarlo en lugar de la sonda del acumulador.

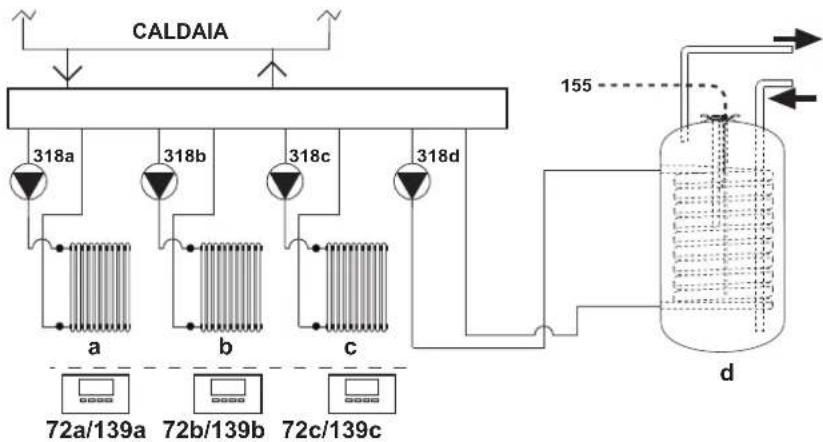

Tres zonas directas y un circuito de acumulador
Esquema general
- Gestión prioridad/simultaneidad con parámetro FZ4B P25
- Gestión Economy/Comfort solo con mando a distancia
fig. 28
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 RT1 RT2 RT3 T1 T2 T3 T4 | ||||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a/318d | 318b | 318b | 318c | 318c | 318d | 72a/139a | 72b/139b | 72c/139c | 155 | ||||||
| 318a | 318a/318d | 318b | 318b | 318c | 318c | 318d | 72a/139a | 72b/139b | 72c/139c | 155 | 138 | |||||
Leyenda
72a Termostato ambiente 1ª zona (directa)
72b Termostato ambiente 2ª zona (directa)
72c Termostato ambiente 3ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (directa)
139b Cronomando a distancia 2ª zona (directa)
139c Cronomando a distancia 3ª zona (directa)
155 Sonda del acumulador
318a Bomba de circulación 1ª zona (directa)
318b Bomba de circulación 2ª zona (directa)
318c Bomba de circulación 3ª zona (directa)
318d Bomba de circulación acumulador
a 1ª zona (directa)
b 2 ^a zona (directa)
c 3 ^a zona (directa)
d Circuito del acumulador
— Cableado necesario
---- Cableado opcional
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0.
Si se desea utilizar un termostato para el acumulador (no suministrado), se debe adquirir el kit accesorio cód. 013017X0 y conectarlo en lugar de la sonda del acumulador.

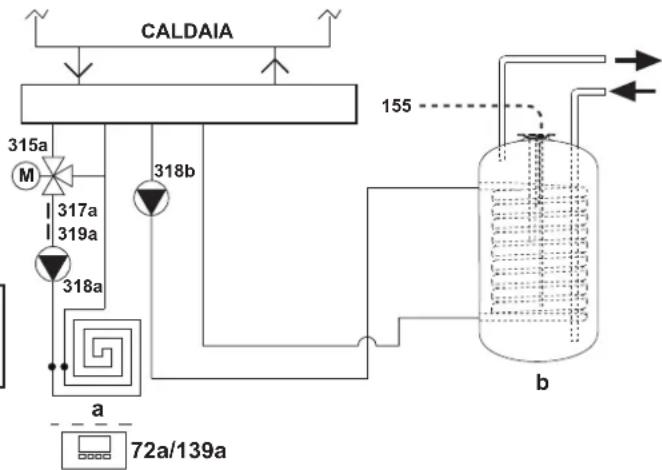

Una zona mezclada y un circuito de acumulador
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.
- Gestión prioridad/simultaneidad con parámetro FZ4B P25
- Gestión Economy/Comfort solo con mando a distancia
fig. 30
Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 | RY2 | RY3 | RY4 | RY5 | RY6 | RY7 | RT1 | RT2 | RT3 | T1 | T2 | T3 | T4 | |||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 | ||||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318b | 72a/139a | 319a | 155 | |||||||||||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318b | 72a/139a | 319a | 155 | 138 | ||||||||||||
Leyenda
72a Termostato ambiente 1ª zona (mezclada)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
315a Válvula mezcladora 1ª zona (mezclada)
155 Sonda del acumulador
317a Termostato de seguridad 1ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
318b Bomba de circulación acumulador
319a Sensor ida 1ª zona (mezclada)
a 1ª zona (mezclada)
b Circuito del acumulador
— Cableado necesario
---- Cableado opcional
| Para la configuración autónoma 2, es necesario adquirir la sonda NTC accesoria cód. 1KWMA11W (2 m) o cód. 043005X0 (5 m). |
| Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0. |
| Si se desea utilizar un termostato para el acumulador (no suministrado), se debe adquirir el kit accesorio cód. 013017X0 y conectarlo en lugar de la sonda del acumulador. |

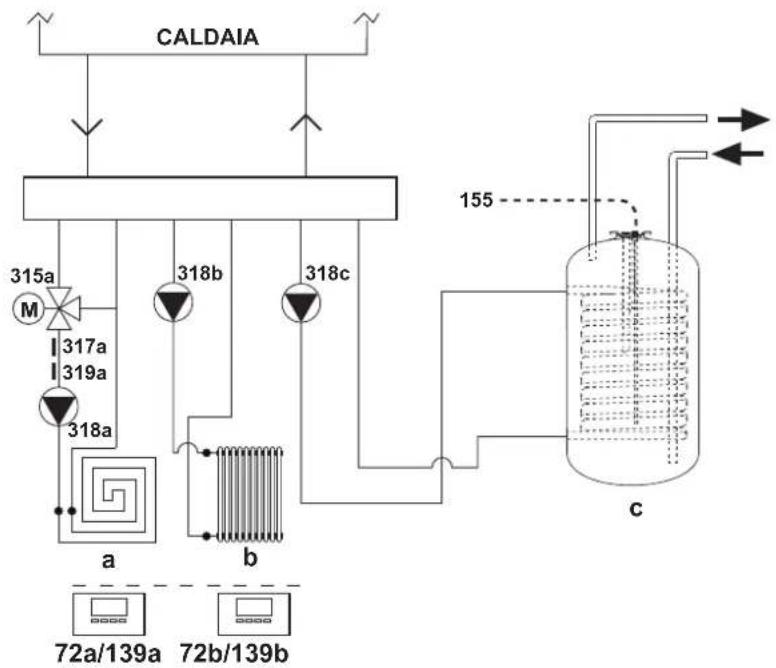

Una zona mezclada, una zona directa y un circuito de acumulador
Esquema general
Utilizar válvulas mezcladoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 180 s.
- Gestión prioridad/simultaneidad con parámetro FZ4B P25
- Gestión Economy/Comfort solo con mando a distancia
fig. 32

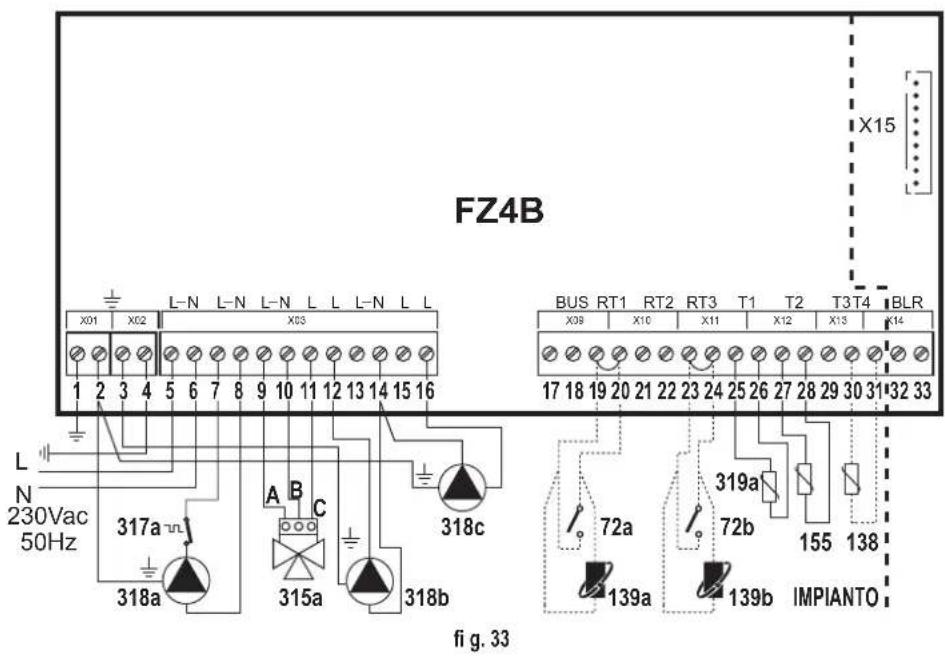

Conexiones eléctricas
Una vez concluida la instalación, efectuar las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configurar la centralita como se indica en el apartado correspondiente.
| RY1 RY2 RY3 RY4 RY5 RY6 RY7 | RT1 RT2 | RT3 T1 T2 T3 T4 | ||||||||||||||
| 7 (L) | 8 (N) | 9 (L) | 10 (N) | 11 (L) | 12 (L) | 13 (L) | 14 (N) | 15 (L) | 16 (L) | 19 - 20 | 21 - 22 | 23 - 24 | 25 - 26 | 27 - 28 | 29 - 30 | 30 - 31 |
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318b/318c | 318c | 72a/139a | 72b/139b | 319a | 155 | |||||
| 318a | 318a | 315a - A | 315a - B | 315a - C | 318b | 318b/318c | 318c | 72a/139a | 72b/139b | 319a | 155 | 138 | ||||
72b Termostato ambiente 2ª zona (directa)
138 Sonda exterior
139a Cronomando a distancia 1ª zona (mezclada)
139b Cronomando a distancia 2ª zona (directa)
315a Válvula mezcladora 1ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
155 Sonda del acumulador
317a Termostato de seguridad 1ª zona (mezclada)
318a Bomba de circulación 1ª zona (mezclada)
318b Bomba de circulación 2ª zona (directa)
318c Bomba de circulación acumulador
319a Sensor ida 1ª zona (mezclada)
a 1ª zona (mezclada)
b 2 ^a zona (directa)
c Circuito del acumulador
— Cableado necesario
---- Cableado opcional
| Para la configuración autónoma 2, es necesario adquirir la sonda NTC accesoria cód. 1KWMA11W (2 m) o cód. 043005X0 (5 m). |
| Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0. |
| Si se desea utilizar un termostato para el acumulador (no suministrado), se debe adquirir el kit accesorio cód. 013017X0 y conectarlo en lugar de la sonda del acumulador. |
3 PRIMERA PUESTA EN MARCHA (AUTOCONFIGURACIÓN)
Una vez concluidas las conexiones, dar alimentación eléctrica a la caldera, establecer las consignas máximas deseadas para calefacción y ACS y, solo entonces, conectar a la alimentación eléctrica la centralita de control de zonas.
Si se utilizan, poner en demanda los cronotermostatos de ambiente (contacto cerrado) conectados a la centralita de control de zonas.
Pulsar la tecla AUTOCONFIG o Autoconfiguración (5 - fig. 34) de la centralita y mantenerla presionada hasta que destellen todos los LED inferiores, del siguiente modo:
fig. 34 - Activación de la AUTOCONFIGURACIÓN
Cuando todos los LED inferiores y el de ESTADO destellen, soltar la tecla AUTOCONFIG o Autoconfiguración (5 - fig. 34). Cuando el LED de estado deje de parpadear, controlar que los LED inferiores que están encendidos con luz fija correspondan a la tabla escogida de configuración de la instalación (fig. 35).
Si no es así, controlar nuevamente el cableado y repetir la autoconfiguración de la instalación.
Si se utilizan uno o más cronomandos a distancia, al final del procedimiento de autoconfiguración se deben ajustar las consignas de calefacción y ACS (ver la documentación correspondiente).
4 FUNCIONAMIENTO
La tarjeta FZ4B es un regulador de zona que se puede configurar de varios modos.
Hay seis confi guraciones principales:
1 Configuraciones "Autónomo 1" sin ACS
Esto significa que la tarjeta FZ4B funcionará por sí sola, sin la conexión OpenTherm a la caldera.
Para pedir calor utilizará el relé de la tarjeta SK conectada al conector X15.
Si se conectan uno o más mandos a distancia, las funciones ligadas a los ajustes de ACS serán ignoradas (la consigna de ACS deberá ser 0 °C y el sensor de ACS mostrará "--"). La tarjeta FZ4B deberá enviar los bits de calefacción para activar los iconos de dichos mandos. Los límites mínimo y máximo de las consignas estarán dados por la tarjeta FZ4B.
2 Configuraciones "Autónomo 1" con ACS (en instalación)
Esto significa que la tarjeta FZ4B funcionará por sí sola, sin la conexión OpenTherm a la caldera.
Para pedir calor utilizará el relé de la tarjeta SK conectada al conector X15, y para conocer la temperatura del acumulador, conectado hidráulicamente en paralelo a las zonas de calefacción, utilizará la entrada T2.
Si se conectan uno o más mandos a distancia, las funciones ligadas a los ajustes de ACS se gestionarán en paralelo. La tarjeta FZ4B deberá enviar los bits de calefacción y ACS para activar los iconos de dichos mandos. Los límites mínimo y máximo de las consignas estarán dados por la tarjeta FZ4B. La información del ACS será T2. La función economy/comfort de cada mando a distancia actuará sobre el modo ACS de la tarjeta FZ4B.
3 Configuraciones "Autónomo 2" sin ACS
Esto significa que la tarjeta FZ4B funcionará por sí sola, sin la conexión OpenTherm a la caldera.
Para conocer la temperatura de ida utilizará la entrada T3, y para pedir calor utilizará el relé de la tarjeta SK conectada al conector X15.
Si se conectan uno o más mandos a distancia, las funciones ligadas a los ajustes de ACS serán ignoradas (la consigna de ACS deberá ser 0 °C y el sensor de ACS mostrará "- -"). La tarjeta FZ4B deberá enviar los bits de calefacción para activar los iconos de dichos mandos. Los límites mínimo y máximo de las consignas estarán dados por la tarjeta FZ4B. La información del sensor de calefacción será la de la entrada T3.
4 Configuraciones "Autónomo 2" con ACS (en instalación)
Esto significa que la tarjeta FZ4B funcionará por sí sola, sin la conexión OpenTherm a la caldera.
Para conocer la temperatura de ida utilizará la entrada T3, para pedir calor utilizará el relé de la tarjeta SK conectada al conector X15, y para conocer la temperatura del acumulador, conectado hidráulicamente en paralelo a las zonas de calefacción, utilizará la entrada T2.
Si se conectan uno o más mandos a distancia, las funciones ligadas a los ajustes de ACS se gestionarán en paralelo. La tarjeta FZ4B deberá enviar los bits de calefacción y ACS para activar los iconos de dichos mandos. Los límites mínimo y máximo de las consignas estarán dados por la tarjeta FZ4B. La información del sensor de calefacción será la de la entrada T3, mientras que la del ACS será T2. La función economy/comfort de cada mando a distancia actuará sobre el modo ACS de la tarjeta FZ4B.
5 Configuraciones "Comunicante" con acumulador ACS (integrado en caldera)
Esto significa que la tarjeta FZ4B funcionará con la conexión OpenTherm a la caldera.
Para conocer la temperatura de ida, pedir calor y conocer la temperatura del acumulador, conectado en la caldera, utilizará el protocolo OpenTherm.
Si se conectan uno o más mandos a distancia, las funciones ligadas a los ajustes del ACS se gestionarán en paralelo. La tarjeta FZ4B deberá enviar los bits de calefacción, ACS y potencia, que llegan de la tarjeta de la caldera, para activar los iconos de dichos mandos. Los límites mínimo y máximo de las consignas calefacción estarán dados por la tarjeta FZ4B, y los del ACS estarán dados por la tarjeta de la caldera. Deberá enviar la temperatura ambiente medida por el mando a distancia RT1 a la tarjeta de la caldera. Si no se usan mandos a distancia, deberá enviar el valor 25 °C a la tarjeta de la caldera. La función economy/comfort de cada mando a distancia actuará sobre el modo ACS de la tarjeta de la caldera.
6 Configuraciones "Comunicante" con ACS (en instalación)
Esto significa que la tarjeta FZ4B funcionará con la conexión OpenTherm a la caldera.
Para conocer la temperatura de ida y pedir calor utilizará el protocolo OpenTherm. Para conocer la temperatura del acumulador, conectado hidráulicamente en paralelo a las zonas de calefacción, utilizará la entrada T2.
Si se conectan uno o más mandos a distancia, las funciones ligadas a los ajustes del ACS se gestionarán en paralelo. La tarjeta FZ4B deberá enviar los bits de calefacción, ACS y potencia, que llegan de la tarjeta de la caldera, para activar los iconos de dichos mandos. Los límites mínimo y máximo de las consignas estarán dados por la tarjeta FZ4B. Deberá enviar la temperatura ambiente medida por el mando a distancia RT1 a la tarjeta de la caldera. Si no se usan mandos a distancia, deberá enviar el valor 25 °C a la tarjeta de la caldera. La función economy/comfort de cada mando a distancia actuará sobre el modo ACS de la tarjeta FZ4B.
5 CONFIGURACIONES "AUTÓNOMO 1"
5.1 UNA ZONA DIRECTA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| X15 | Tarjeta SK conectada |
5.1.1 Termostato on/off
Bomba de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de zona, por lo cual la caldera puede no tener bomba propia.
Válvula de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de la caldera, por lo cual la caldera debe tener una bomba propia.
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
c. Si RT1 cierra el contacto, RY1 debe estar alimentado, y debe permanecer así mientras RT1 esté cerrado.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
d. Cuando concluye el temporizador Retardo de zona (TSP29), el relé de la tarjeta SK debe estar alimentado.
e. Si RT1 abre el contacto, el relé de la tarjeta SK no debe estar alimentado; mientras que RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye el temporizador, RY1 no debe estar alimentado.
5.1.2 Mando a distancia
Bomba de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de zona, por lo cual la caldera puede no tener bomba propia.
Válvula de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de la caldera, por lo cual la caldera debe tener una bomba propia.
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
La consigna de control calculada por el mando a distancia está limitada por la ID57 del propio mando (tecla de regulación de la temperatura calefacción).
El rango de gestión la ID57 del mando a distancia está definido por los parámetros: Temperatura mínima zona 1 (TSP01) y Temperatura máxima zona 1 (TSP02).
c. Si RT1 activa la demanda, RY1 debe estar alimentado, y debe permanecer así mientras RT1 continúe en demanda.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
d. Cuando concluye el temporizador Retardo de zona (TSP29), el relé de la tarjeta SK debe estar alimentado.
e. Si RT1 desactiva la demanda, el relé de la tarjeta SK no debe estar alimentado; mientras que RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye el temporizador, RY1 no debe estar alimentado.
5.2 UNA ZONA DIRECTA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada |
El algoritmo queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
5.2.2 Mando a distancia
El algoritmo queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
Si Consigna de control calculada por mando a distancia < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Consigna de control calculada por mando a distancia.
5.3 DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna calefacción zona 2.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar para que haya siempre una sola zona en postcirculación.
5.4 DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) | Zona directa 1 |
| 8 | Neutro bomba o válvula (RY1) | Zona directa 1 |
| 10 | Neutro bomba o válvula (RY2) | Zona directa 2 |
| 12 | Fase bomba o válvula (RY4) | Zona directa 2 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.3 Dos zonas directas – Sin sensor exterior
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
5.5 TRES ZONAS DIRECTAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 13 | Fase bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba o válvula (RY5) Zona directa 3 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.3 Dos zonas directas – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros de regulación.
5.6 TRES ZONAS DIRECTAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 Fase bomba o válvula (RY1) Zona directa 1 | ||
| 8 Neutro bomba o válvula (RY1) Zona directa 1 | ||
| 10 Neutro bomba o válvula (RY2) Zona directa 2 | ||
| 12 Fase bomba o válvula (RY4) Zona directa 2 | ||
| 13 Fase bomba o válvula (RY5) Zona directa 3 | ||
| 14 Neutro bomba o válvula (RY5) Zona directa 3 | ||
| 19 Termostato on/off o mando a distancia (RT1) Zona directa 1 | ||
| 20 Termostato on/off o mando a distancia (RT1) Zona directa 1 | ||
| 21 Termostato on/off o mando a distancia (RT2) Zona directa 2 | ||
| 22 Termostato on/off o mando a distancia (RT2) Zona directa 2 | ||
| 23 Termostato on/off o mando a distancia (RT3) Zona directa 3 | ||
| 24 Termostato on/off o mando a distancia (RT3) Zona directa 3 | ||
| 30 Sensor NTC (T4) Sonda exterior | ||
| 31 Sensor NTC (T4) Sonda exterior | ||
| X15 Tarjeta SK conectada | ||
El algoritmo queda igual a la configuración: 5.5 Tres zonas directas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
5.7 UNA ZONA MEZCLADA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| X15 | Tarjeta SK conectada | |
5.7.1 Termostato on/off
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
c. Si RT1 cierra el contacto, RY1 debe estar alimentado, y debe permanecer así mientras RT1 esté cerrado.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
Comienza la cuenta atrás del temporizador Boost válvula mezcladora (TSP20): durante este tempo RY2 debe estar alimentado y RY3 no debe estar alimentado.
d. Si el valor del temporizador Retardo de zona (TSP29) es menor que el del temporizador Boost válvula mezcladora (TSP20), el valor de Retardo de zona (TSP29) debe ser igual al de Boost válvula mezcladora (TSP20).
e. Cuando concluye el temporizador Boost válvula mezcladora (TSP20), debe comenzar el algoritmo de regulación de la válvula mezcladora zona 1. Todo esto, mientras RT1 permanece cerrado. El objetivo del microprocesador es regular la válvula de modo tal que la temperatura medida por el sensor T1 sea igual al valor Temperatura
máxima zona 1 (TSP02). Luego:
- Si la temperatura medida por el sensor T1 es igual al valor Temperatura máxima zona 1 (TSP02), ni RY2 ni RY3 deben estar alimentados. - Si la temperatura medida por el sensor T1 es mayor que el valor Temperatura máxima zona 1 (TSP02), RY2 no debe estar alimentado y RY3 debe estar alimentado con la siguiente regla: (temperatura medida por el sensor T1 – valor Temperatura máxima zona 1 (TSP02)) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
- Si la temperatura medida por el sensor T1 es menor que el valor Temperatura máxima zona 1 (TSP02), RY3 no debe estar alimentado y RY2 debe estar alimentado con la siguiente regla: (valor Temperatura máxima zona 1 (TSP02) – temperatura medida por el sensor T1) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
f. Cuando concluye el temporizador Retardo de zona (TSP29), el relé de la tarjeta SK debe estar alimentado.
g. Si RT1 abre el contacto, el relé de la tarjeta SK no debe estar alimentado, RY2 no debe estar alimentado, RY3 debe estar alimentado durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31), y RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye este temporizador, RY1 no debe estar alimentado.
5.7.2 Mando a distancia
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
La consigna de control calculada por el mando a distancia está limitada por la ID57 del propio mando (tecla de regulación de la temperatura calefacción).
El rango de gestión la ID57 del mando a distancia está definido por los parámetros: Temperatura mínima zona 1 (TSP01) y Temperatura máxima zona 1 (TSP02).
c. Si RT1 activa la demanda, RY1 debe estar alimentado, y debe permanecer así mientras RT1 continúe en demanda.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
Comienza la cuenta atrás del temporizador Boost válvula mezcladora (TSP20): durante este tempo RY2 debe estar alimentado y RY3 no debe estar alimentado.
d. Si el valor del temporizador Retardo de zona (TSP29) es menor que el del temporizador Boost válvula mezcladora (TSP20), el valor de Retardo de zona (TSP29) debe ser igual al de Boost válvula mezcladora (TSP20).
e. Cuando concluye el temporizador Boost válvula mezcladora (TSP20), debe comenzar el algoritmo de regulación de la válvula mezcladora zona 1. Todo esto, mientras RT1 permanece en demanda. El objetivo del microprocesador es regular la válvula de modo tal que la temperatura medida por el sensor T1 sea igual al valor Consigna de control calculado por el mando a distancia. Luego:
- Si la temperatura medida por el sensor T1 es igual a la Consigna de control calculada por el mando a distancia, ni RY2 ni RY3 deben estar alimentados.
- Si la temperatura medida por el sensor T1 es mayor que la Consigna de control calculada por el mando a distancia, RY2 no debe estar alimentado y RY3 debe estar alimentado con la siguiente regla: (temperatura medida por el sensor T1 – Consigna de control calculada por el mando a distancia) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
- Si la temperatura medida por el sensor T1 es menor que la Consigna de control calculada por el mando a distancia, RY3 no debe estar alimentado y RY2 debe estar alimentado con la siguiente regla: (Consigna de control calculada por el mando a distancia – temperatura medida por el sensor T1) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
f. Cuando concluye el temporizador Retardo de zona (TSP29), el relé de la tarjeta SK debe estar alimentado.
g. Si RT1 desactiva la demanda, el relé de la tarjeta SK no debe estar alimentado, RY2 no debe estar alimentado, RY3 debe estar alimentado durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31), y RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye este temporizador, RY1 no debe estar alimentado.
5.8 UNA ZONA MEZCLADA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada |
5.8.1 Termostato on/off
El algoritmo queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
5.8.2 Mando a distancia
El algoritmo queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
Si Consigna de control calculada por mando a distancia < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Consigna de control calculada por mando a distancia.
5.9 DOS ZONAS MEZCLADAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY4) Zona mezclada 2 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona mezclada 2 | |
| 13 | Fase apertura válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro válvula mezcladora (RY5) Zona mezclada 2 | |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona mezclada 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona mezclada 2 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Ida zona mezclada 2 |
| 28 | Sensor NTC (T2) | Ida zona mezclada 2 |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna calefacción zona 2.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
5.10 DOS ZONAS MEZCLADAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY4) | Zona mezclada 2 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 12 | Fase bomba (RY4) | Zona mezclada 2 |
| 13 | Fase apertura válvula mezcladora (RY5) | Zona mezclada 2 |
| 14 | Neutro válvula mezcladora (RY5) | Zona mezclada 2 |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 28 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.9 Dos zonas mezcladas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
5.11 UNA ZONA MEZCLADA Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona mezclada queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna calefacción zona 2.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
5.12 UNA ZONA MEZCLADA Y UNA ZONA DIRECTA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 12 | Fase bomba (RY4) | Zona directa 1 |
| 14 | Neutro bomba (RY5) | Zona directa 1 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada |
El algoritmo queda igual a la configuración: 5.11 Una zona mezclada y una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
5.13 UNA ZONA MEZCLADA Y DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 13 | Fase bomba (RY5) Zona directa 2 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 23 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa 1 queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona directa 2 queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona mezclada queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
5.14 UNA ZONA MEZCLADA Y DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 13 | Fase bomba (RY5) Zona directa 2 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 23 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada |
El algoritmo queda igual a la configuración: 5.13 Una zona mezclada y dos zonas directas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable
en una o más zonas.
5.15 DOS ZONAS MEZCLADAS Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY4) Zona mezclada 2 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona mezclada 2 | |
| 13 | Fase apertura válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro bomba (RY7) Zona directa 1 | |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 16 | Fase bomba (RY7) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 28 | Sensor NTC (T2) Ida zona mezclada 2 | |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa 1 queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona mezclada 1 queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
El algoritmo de la zona mezclada 2 queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
5.16 DOS ZONAS MEZCLADAS Y UNA ZONA DIRECTA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY4) | Zona mezclada 2 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 12 | Fase bomba (RY4) | Zona mezclada 2 |
| 13 | Fase apertura válvula mezcladora (RY5) | Zona mezclada 2 |
| 14 | Neutro válvula mezcladora (RY5) | Zona mezclada 2 |
| 14 | Neutro bomba (RY7) | Zona directa 1 |
| 15 | Fase cierre válvula mezcladora (RY6) | Zona mezclada 2 |
| 16 | Fase bomba (RY7) | Zona directa 1 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona mezclada 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona mezclada 2 |
| 23 | Termostato on/off o mando a distancia (RT3) | Zona directa 1 |
| 24 | Termostato on/off o mando a distancia (RT3) | Zona directa 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 28 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.15 Dos zonas mezcladas y una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
5.17 UN ACUMULADOR
Autoconfi guración:
| Conexión Descripción | ||
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| X15 | Tarjeta SK conectada | |
Algoritmo
a. Consigna ACS = Consigna acumulador (TSP26).
b. Consigna calefacción tarjeta zonas = Consigna primario acumulador (TSP23).
c. Si T2 se hace inferior a Consigna ACS menos el valor del parámetro Histéresis acumulador (TSP22), comienza el modo ACS.
El relé de la tarjeta SK debe estar alimentado.
d. RY7 debe estar alimentado mientras está activado el modo ACS.
e. El modo ACS termina cuando T2 supera la consigna del ACS: el relé de la tarjeta SK no debe estar alimentado y RY7 debe quedar sin alimentación al cabo de 2 minutos.
5.18 UNA ZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa 1 queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
5.18.2 Mando a distancia
El algoritmo de la zona directa 1 queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de la consigna del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 del mando a distancia. La tarjeta de zonas toma el último valor modifi cado y debe actualizar ambos.
f. Eco/Comfort de ACS
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
5.19 UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.18 Una zona directa y un acumulador – Sin sensor exterior. Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
5.20 DOS ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) | Zona directa 1 |
| 8 | Neutro bomba o válvula (RY1) | Zona directa 1 |
| 10 | Neutro bomba o válvula (RY2) | Zona directa 2 |
| 12 | Fase bomba o válvula (RY4) | Zona directa 2 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| X15 | Tarjeta SK conectada | |
El algoritmo de las zonas directas queda igual a la configuración: 5.3 Dos zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se
debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
5.20.2 Mando a distancia
El algoritmo de las zonas directas queda igual a la configuración: 5.3 Dos zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de las consignas del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 de los mandos a distancia. La tarjeta de zonas toma el último valor modificado y debe actualizar los otros.
f. Eco/Comfort de ACS (un mando a distancia)
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
g. Eco/Comfort de ACS (mas de un mando a distancia)
La demanda de ACS generada por T2 está habilitada solo si todos los mandos a distancia están en modo Comfort.
5.21 DOS ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.20 Dos zonas directas y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
5.22 TRES ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 13 | Fase bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| X15 | Tarjeta SK conectada | |
El algoritmo de las zonas directas queda igual a la configuración: 5.6 Tres zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2, Consigna calefacción zona 3 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
5.22.2 Mando a distancia
El algoritmo de las zonas directas queda igual a la configuración: 5.6 Tres zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2, Consigna calefacción zona 3 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de las consignas del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 de los mandos a distancia. La
tarjeta de zonas toma el último valor modificado y debe actualizar los otros.
f. Eco/Comfort de ACS (un mando a distancia)
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
g. Eco/Comfort de ACS (mas de un mando a distancia)
La demanda de ACS generada por T2 está habilitada solo si todos los mandos a distancia están en modo Comfort.
5.23 TRES ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 13 | Fase bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.22 Tres zonas directas y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
5.24 UNA ZONA MEZCLADA Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona mezclada queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas
se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
5.24.2 Mando a distancia
El algoritmo de la zona mezclada queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de la consigna del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 del mando a distancia. La tarjeta de zonas toma el último valor modifi cado y debe actualizar ambos.
f. Eco/Comfort de ACS
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
5.25 UNA ZONA MEZCLADA Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.24 Una zona mezclada y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
5.26 UNA ZONA MEZCLADA, UNA ZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 |
| 12 | Fase bomba (RY4) Zona directa 1 |
| 14 | Neutro bomba (RY5) Zona directa 1 |
| 14 | Neutro bomba (RY7) Acumulador |
| 16 | Fase bomba (RY7) Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 1 |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 1 |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) Sonda acumulador |
| 28 | Sensor NTC (T2) Sonda acumulador |
| X15 | Tarjeta SK conectada |
El algoritmo de la zona mezclada queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
El algoritmo de la zona directa queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
5.26.2 Mando a distancia
El algoritmo de la zona mezclada queda igual a la configuración: 5.7 Una zona mezclada – Sin sensor exterior.
El algoritmo de la zona directa queda igual a la configuración: 5.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 5.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante
toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de las consignas del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 de los mandos a distancia. La tarjeta de zonas toma el último valor modificado y debe actualizar los otros.
f. Eco/Comfort de ACS (un mando a distancia)
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
g. Eco/Comfort de ACS (mas de un mando a distancia)
La demanda de ACS generada por T2 está habilitada solo si todos los mandos a distancia están en modo Comfort.
5.27 UNA ZONA MEZCLADA, UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 23 | Termostato on/off o mando a distancia (RT3) | Zona directa 1 |
| 24 | Termostato on/off o mando a distancia (RT3) | Zona directa 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 5.26 Una zona mezclada, una zona directa y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
6 CONFIGURACIONES "AUTÓNOMO 2"
6.1 UNA ZONA DIRECTA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba o válvula (RY1) | Zona directa 1 |
| 8 | Neutro bomba o válvula (RY1) | Zona directa 1 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada |
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de zona, por lo cual la caldera puede no tener bomba propia.
Válvula de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de la caldera, por lo cual la caldera debe tener una bomba propia.
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
c. Si RT1 cierra el contacto, RY1 debe estar alimentado, y debe permanecer así mientras RT1 esté cerrado.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
d. Cuando concluye el temporizador Retardo de zona (TSP29), se debe poner a cero el temporizador Tiempo espera calefacción (TSP33).
Si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado.
Si T3 supera la Consigna calefacción tarjeta zonas más el valor de la histéresis de calefacción (TSP32), el relé de la tarjeta SK no debe estar alimentado y, simultáneamente, debe comenzar la cuenta atrás del temporizador Tiempo espera calefacción (TSP33).
Cuando concluye el temporizador Tiempo espera calefacción (TSP33), si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar
alimentado; de lo contrario, se alimentará en cuanto T3 sea inferior a Consigna calefacción tarjeta zonas.
e. Si RT1 abre el contacto, el relé de la tarjeta SK no debe estar alimentado; mientras que RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye el temporizador, RY1 no debe estar alimentado.
6.1.2 Mando a distancia
Bomba de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de zona, por lo cual la caldera puede no tener bomba propia.
Válvula de zona
La circulación en la instalación (incluida la caldera) se realiza mediante la bomba de la caldera, por lo cual la caldera debe tener una bomba propia.
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
La consigna de control calculada por el mando a distancia está limitada por la ID57 del propio mando (tecla de regulación de la temperatura calefacción).
El rango de gestión la ID57 del mando a distancia está definido por los parámetros: Temperatura mínima zona 1 (TSP01) y Temperatura máxima zona 1 (TSP02).
c. Si RT1 activa la demanda, RY1 debe estar alimentado, y debe permanecer así mientras RT1 continúe en demanda.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
d. Cuando concluye el temporizador Retardo de zona (TSP29), se debe poner a cero el temporizador Tiempo espera calefacción (TSP33).
Si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado.
Si T3 supera la Consigna calefacción tarjeta zonas más el valor de la histéresis de calefacción (TSP32), el relé de la tarjeta SK no debe estar alimentado y, simultáneamente, debe comenzar la cuenta atrás del temporizador Tiempo espera calefacción (TSP33).
Cuando concluye el temporizador Tiempo espera calefacción (TSP33), si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado; de lo contrario, se alimentará en cuanto T3 sea inferior a Consigna calefacción tarjeta zonas.
e. Si RT1 desactiva la demanda, el relé de la tarjeta SK no debe estar alimentado; mientras que RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye el temporizador, RY1 no debe estar alimentado.
6.2 UNA ZONA DIRECTA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
6.2.2 Mando a distancia
El algoritmo queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
c. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
d. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
Si Consigna de control calculada por mando a distancia < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Consigna de control calculada por mando a distancia.
6.3 DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 29 | Sensor NTC (T3) lda calefacción | |
| 30 | Sensor NTC (T3) lda calefacción | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna calefacción zona 2.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar para que haya siempre una sola zona en postcirculación.
6.4 DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 29 | Sensor NTC (T3) lda calefacción | |
| 30 | Sensor NTC (T3) lda calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.3 Dos zonas directas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
6.5 TRES ZONAS DIRECTAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 13 | Fase bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba o válvula (RY5) Zona directa 3 | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 23 | Termostato on/off o mando a distancia (RT3) | Zona directa 3 |
| 24 | Termostato on/off o mando a distancia (RT3) | Zona directa 3 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.3 Dos zonas directas – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros de regulación.
6.6 TRES ZONAS DIRECTAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 13 | Fase bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba o válvula (RY5) Zona directa 3 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 11 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 3 | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.5 Tres zonas directas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
6.7 UNA ZONA MEZCLADA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada | |
6.7.1 Termostato on/off
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
c. Si RT1 cierra el contacto, RY1 debe estar alimentado, y debe permanecer así mientras RT1 esté cerrado.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
Comienza la cuenta atrás del temporizador Boost válvula mezcladora (TSP20): durante este tempo RY2 debe estar alimentado y RY3 no debe estar alimentado.
d. Si el valor del temporizador Retardo de zona (TSP29) es menor que el del temporizador Boost válvula mezcladora (TSP20), el valor de Retardo de zona (TSP29) debe ser igual al de Boost válvula mezcladora (TSP20).
e. Cuando concluye el temporizador Boost válvula mezcladora (TSP20), debe comenzar el algoritmo de regulación de la válvula mezcladora zona 1. Todo esto, mientras RT1 permanece cerrado. El objetivo del microprocesador es regular la válvula de modo tal que la temperatura medida por el sensor T1 sea igual al valor Temperatura máxima zona 1 (TSP02). Luego:
- Si la temperatura medida por el sensor T1 es igual al valor Temperatura máxima zona 1 (TSP02), ni RY2 ni RY3 deben estar alimentados.
- Si la temperatura medida por el sensor T1 es mayor que el valor Temperatura máxima zona 1 (TSP02), RY2 no debe estar alimentado y RY3 debe estar alimentado con la siguiente regla: (temperatura medida por el sensor T1 – valor Temperatura máxima zona 1 (TSP02)) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
- Si la temperatura medida por el sensor T1 es menor que el valor Temperatura máxima zona 1 (TSP02), RY3 no debe estar alimentado y RY2 debe estar alimentado con la siguiente regla: (valor Temperatura máxima zona 1 (TSP02) – temperatura medida por el sensor T1) * valor temporizador Tiempo On válvula
mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
f. Cuando concluye el temporizador Retardo de zona (TSP29), se debe poner a cero el temporizador Tiempo espera calefacción (TSP33).
Si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado.
Si T3 supera la Consigna calefacción tarjeta zonas más el valor de la histéresis de calefacción (TSP32), el relé de la tarjeta SK no debe estar alimentado y, simultáneamente, debe comenzar la cuenta atrás del temporizador Tiempo espera calefacción (TSP33).
Cuando concluye el temporizador Tiempo espera calefacción (TSP33), si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado; de lo contrario, se alimentará en cuanto T3 sea inferior a Consigna calefacción tarjeta zonas.
g. Si RT1 abre el contacto, el relé de la tarjeta SK no debe estar alimentado, RY2 no debe estar alimentado, RY3 debe estar alimentado durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31), y RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye este temporizador, RY1 no debe estar alimentado.
6.7.2 Mando a distancia
Algoritmo
a. Consigna calefacción tarjeta zonas = Consigna calefacción zona 1
b. Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
La consigna de control calculada por el mando a distancia está limitada por la ID57 del propio mando (tecla de regulación de la temperatura calefacción).
El rango de gestión la ID57 del mando a distancia está definido por los parámetros: Temperatura mínima zona 1 (TSP01) y Temperatura máxima zona 1 (TSP02).
c. Si RT1 activa la demanda, RY1 debe estar alimentado, y debe permanecer así mientras RT1 continúe en demanda.
Comienza la cuenta atrás del temporizador Retardo de zona (TSP29): durante este tiempo el relé de la tarjeta SK no debe estar alimentado.
Comienza la cuenta atrás del temporizador Boost válvula mezcladora (TSP20): durante este tempo RY2 debe estar alimentado y RY3 no debe estar alimentado.
d. Si el valor del temporizador Retardo de zona (TSP29) es menor que el del temporizador Boost válvula mezcladora (TSP20), el valor de Retardo de zona (TSP29) debe ser igual al de Boost válvula mezcladora (TSP20).
e. Cuando concluye el temporizador Boost válvula mezcladora (TSP20), debe comenzar el algoritmo de regulación de la válvula mezcladora zona 1. Todo esto, mientras RT1 permanece en demanda. El objetivo del microprocesador es regular la válvula de modo tal que la temperatura medida por el sensor T1 sea igual al valor Consigna de control calculado por el mando a distancia. Luego:
- Si la temperatura medida por el sensor T1 es igual a la Consigna de control calculada por el mando a distancia, ni RY2 ni RY3 deben estar alimentados.
- Si la temperatura medida por el sensor T1 es mayor que la Consigna de control calculada por el mando a distancia, RY2 no debe estar alimentado y RY3 debe estar alimentado con la siguiente regla: (temperatura medida por el sensor T1 – Consigna de control calculada por el mando a distancia) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
- Si la temperatura medida por el sensor T1 es menor que la Consigna de control calculada por el mando a distancia, RY3 no debe estar alimentado y RY2 debe estar alimentado con la siguiente regla: (Consigna de control calculada por el mando a distancia – temperatura medida por el sensor T1) * valor temporizador Tiempo On válvula mezcladora por °C (TSP21) cada vez que concluye el temporizador Tiempo on+off válvula mezcladora (TSP19).
f. Cuando concluye el temporizador Retardo de zona (TSP29), se debe poner a cero el temporizador Tiempo espera calefacción (TSP33).
Si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado.
Si T3 supera la Consigna calefacción tarjeta zonas más el valor de la histéresis de calefacción (TSP32), el relé de la tarjeta SK no debe estar alimentado y, simultáneamente, debe comenzar la cuenta atrás del temporizador Tiempo espera calefacción (TSP33).
Cuando concluye el temporizador Tiempo espera calefacción (TSP33), si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado; de lo contrario, se alimentará en cuanto T3 sea inferior a Consigna calefacción tarjeta zonas.
g. Si RT1 desactiva la demanda, el relé de la tarjeta SK no debe estar alimentado, RY2 no debe estar alimentado, RY3 debe estar alimentado durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31), y RY1 debe permanecer alimentado durante toda la actuación del temporizador Tiempo postcirculación (TSP27). Cuando concluye este temporizador, RY1 no debe estar alimentado.
6.8 UNA ZONA MEZCLADA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
6.8.1 Termostato on/off
El algoritmo queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Temperatura máxima zona 1 (TSP02) + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
6.8.2 Mando a distancia
El algoritmo queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
a. Si Curva sonda exterior zona 1 (TSP05) es igual a 0.
Consigna calefacción zona 1 = Consigna de control calculada por mando a distancia + Offset consigna calculada zona 1 (TSP03).
b. Si Curva sonda exterior zona 1 (TSP05) está entre 1 y 10.
Consigna calefacción zona 1 = Consigna calculada por sonda exterior + Offset consigna calculada zona 1 (TSP03).
Sin embargo:
Si Temperatura máxima zona 1 (TSP02) < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Temperatura máxima zona 1 (TSP02).
Si Consigna de control calculada por mando a distancia < Consigna calculada por sonda exterior, resulta que Consigna calculada por sonda exterior = Consigna de control calculada por mando a distancia.
6.9 DOS ZONAS MEZCLADAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY4) Zona mezclada 2 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona mezclada 2 | |
| 13 | Fase apertura válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro válvula mezcladora (RY5) Zona mezclada 2 | |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Ida zona mezclada 2 |
| 28 | Sensor NTC (T2) | Ida zona mezclada 2 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna calefacción zona 2.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
6.10 DOS ZONAS MEZCLADAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY4) Zona mezclada 2 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona mezclada 2 | |
| 13 | Fase apertura válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro válvula mezcladora (RY5) Zona mezclada 2 | |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 28 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.9 Dos zonas mezcladas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
6.11 UNA ZONA MEZCLADA Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona mezclada queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna calefacción zona 2.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
6.12 UNA ZONA MEZCLADA Y UNA ZONA DIRECTA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.11 Una zona mezclada y una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
6.13 UNA ZONA MEZCLADA Y DOS ZONAS DIRECTAS - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 13 | Fase bomba (RY5) Zona directa 2 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 21 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 23 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 24 | Termostato on/off o mando a distancia (RT2) | Zona directa 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa 1 queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona directa 2 queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona mezclada queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
6.14 UNA ZONA MEZCLADA Y DOS ZONAS DIRECTAS - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 12 | Fase bomba (RY4) | Zona directa 1 |
| 13 | Fase bomba (RY5) Zona directa 2 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 2 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 23 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT2) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.13 Una zona mezclada y dos zonas directas – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
6.15 DOS ZONAS MEZCLADAS Y UNA ZONA DIRECTA - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY4) Zona mezclada 2 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona mezclada 2 | |
| 13 | Fase apertura válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro bomba (RY7) Zona directa 1 | |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 16 | Fase bomba (RY7) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 25 | Sensor NTC (T1) lda zona mezclada 1 | |
| 26 | Sensor NTC (T1) lda zona mezclada 1 | |
| 27 | Sensor NTC (T2) lda zona mezclada 2 | |
| 28 | Sensor NTC (T2) lda zona mezclada 2 | |
| 29 | Sensor NTC (T3) lda calefacción | |
| 30 | Sensor NTC (T3) lda calefacción | |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa 1 queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo de la zona mezclada 1 queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
El algoritmo de la zona mezclada 2 queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
Lo que cambia es:
a. El cálculo de Consigna calefacción tarjeta zonas
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3.
Si la zona que termina la demanda tiene la consigna de calefacción mayor, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna de calefacción de la zona que aún está en demanda.
Si la zona que comienza la demanda tiene la consigna de calefacción mayor que la de la zona que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna de calefacción mayor de la zona en demanda.
b. Cada zona tiene sus propios parámetros y sensores de regulación.
c. Tiempo de postcirculación
Se realiza solo en la última zona que termina la demanda.
Además, si la última zona en demanda está realizando la postcirculación y otra zona comienza su propia demanda, la postcirculación se debe terminar, mientras que la válvula mezcladora debe estar cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31) para que haya siempre una sola zona en postcirculación.
6.16 DOS ZONAS MEZCLADAS Y UNA ZONA DIRECTA - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY4) Zona mezclada 2 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona mezclada 2 | |
| 13 | Fase apertura válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro válvula mezcladora (RY5) Zona mezclada 2 | |
| 14 | Neutro bomba (RY7) Zona directa 1 | |
| 15 | Fase cierre válvula mezcladora (RY6) Zona mezclada 2 | |
| 16 | Fase bomba (RY7) Zona directa 1 | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona mezclada 2 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 28 | Sensor NTC (T2) Ida zona mezclada 2 | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.15 Dos zonas mezcladas y una zona directa – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
6.17 UN ACUMULADOR
Autoconfi guración:
| Conexión Descripción | ||
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| X15 | Tarjeta SK conectada | |
Algoritmo
a. Consigna ACS = Consigna acumulador (TSP26).
b. Consigna calefacción tarjeta zonas = Consigna primario acumulador (TSP23).
c. Si T2 se hace inferior a Consigna ACS menos el valor del parámetro Histéresis acumulador (TSP22), comienza el modo ACS.
d. Si T3 es inferior a Consigna calefacción tarjeta zonas, el relé de la tarjeta SK debe estar alimentado; de lo contrario, se alimentará en cuanto T3 sea inferior a Consigna calefacción tarjeta zonas.
Si T3 supera la consigna de Calefacción tarjeta zonas más el valor de la histéresis de calefacción (TSP32), el relé de la tarjeta SK no debe estar alimentado.
e. RY7 debe estar alimentado si T3 es mayor que el valor del parámetro Temperatura arranque bomba (TSP24); RY7 no debe estar alimentado si T3 es menor que el valor del parámetro Temperatura arranque bomba (TSP24) – 5 °C. Mientras está activado el modo ACS.
f. El modo ACS termina cuando T2 supera la consigna del ACS: el relé de la tarjeta SK no debe estar alimentado y RY7 debe quedar sin alimentación al cabo de 2 minutos.
6.18 UNA ZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) | Zona directa 1 |
| 8 | Neutro bomba o válvula (RY1) | Zona directa 1 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) Ida calefacción | |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona directa 1 queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
6.18.2 Mando a distancia
El algoritmo de la zona directa 1 queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de la consigna del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 del mando a distancia. La tarjeta de zonas toma el último valor modifi cado y debe actualizar ambos.
f. Eco/Comfort de ACS
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
6.19 UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) | Zona directa 1 |
| 8 | Neutro bomba o válvula (RY1) | Zona directa 1 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.18 Una zona directa y un acumulador – Sin sensor exterior. Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
6.20 DOS ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona directa 1 | |
| 21 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 22 | Termostato on/off o mando a distancia (RT2) Zona directa 2 | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| X15 | Tarjeta SK conectada | |
El algoritmo de las zonas directas queda igual a la configuración: 6.3 Dos zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
6.20.2 Mando a distancia
El algoritmo de las zonas directas queda igual a la configuración: 6.3 Dos zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de las consignas del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 de los mandos a distancia. La tarjeta de zonas toma el último valor modificado y debe actualizar los otros.
f. Eco/Comfort de ACS (un mando a distancia)
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
g. Eco/Comfort de ACS (mas de un mando a distancia)
La demanda de ACS generada por T2 está habilitada solo si todos los mandos a distancia están en modo Comfort.
6.21 DOS ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 11 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.20 Dos zonas directas y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
6.22 TRES ZONAS DIRECTAS Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba o válvula (RY1) | Zona directa 1 |
| 8 | Neutro bomba o válvula (RY1) | Zona directa 1 |
| 10 | Neutro bomba o válvula (RY2) | Zona directa 2 |
| 12 | Fase bomba o válvula (RY4) | Zona directa 2 |
| 13 | Fase bomba o válvula (RY5) | Zona directa 3 |
| 14 | Neutro bomba o válvula (RY5) | Zona directa 3 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 11 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 23 | Termostato on/off o mando a distancia (RT3) | Zona directa 3 |
| 24 | Termostato on/off o mando a distancia (RT3) | Zona directa 3 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada |
El algoritmo de las zonas directas queda igual a la configuración: 6.6 Tres zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se
debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2, Consigna calefacción zona 3 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
6.22.2 Mando a distancia
El algoritmo de las zonas directas queda igual a la configuración: 6.6 Tres zonas directas – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación. Al final del modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2, Consigna calefacción zona 3 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe terminar. Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de las consignas del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 de los mandos a distancia. La tarjeta de zonas toma el último valor modificado y debe actualizar los otros.
f. Eco/Comfort de ACS (un mando a distancia)
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
g. Eco/Comfort de ACS (mas de un mando a distancia)
La demanda de ACS generada por T2 está habilitada solo si todos los mandos a distancia están en modo Comfort.
6.23 TRES ZONAS DIRECTAS Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba o válvula (RY1) Zona directa 1 | |
| 8 | Neutro bomba o válvula (RY1) Zona directa 1 | |
| 10 | Neutro bomba o válvula (RY2) Zona directa 2 | |
| 12 | Fase bomba o válvula (RY4) Zona directa 2 | |
| 13 | Fase bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba o válvula (RY5) Zona directa 3 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona directa 1 |
| 11 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 22 | Termostato on/off o mando a distancia (RT2) | Zona directa 2 |
| 23 | Termostato on/off o mando a distancia (RT3) | Zona directa 3 |
| 24 | Termostato on/off o mando a distancia (RT3) | Zona directa 3 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.22 Tres zonas directas y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna calefacción zona 3 si se ha activado la temperatura adaptable en una o más zonas.
6.24 UNA ZONA MEZCLADA Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) Zona mezclada 1 | |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| X15 | Tarjeta SK conectada | |
El algoritmo de la zona mezclada queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
6.24.2 Mando a distancia
El algoritmo de la zona mezclada queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de la consigna del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 del mando a distancia. La tarjeta de zonas toma el último valor modifi cado y debe actualizar ambos.
f. Eco/Comfort de ACS
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
6.25 UNA ZONA MEZCLADA Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T4) | Sonda exterior |
| 31 | Sensor NTC (T4) | Sonda exterior |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.24 Una zona mezclada y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de la Consigna calefacción zona 1 si se ha activado la temperatura adaptable.
6.26 UNA ZONA MEZCLADA, UNA ZONA DIRECTA Y UN ACUMULADOR - SIN SENSOR EXTERIOR
Autoconfi guración:
| Conexión | Descripción | |
| 7 | Fase bomba (RY1) | Zona mezclada 1 |
| 8 | Neutro bomba (RY1) | Zona mezclada 1 |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) | Zona mezclada 1 |
| 11 | Fase cierre válvula mezcladora (RY3) | Zona mezclada 1 |
| 12 | Fase bomba (RY4) | Zona directa 1 |
| 14 | Neutro bomba (RY5) | Zona directa 1 |
| 14 | Neutro bomba (RY7) | Acumulador |
| 16 | Fase bomba (RY7) | Acumulador |
| 19 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 20 | Termostato on/off o mando a distancia (RT1) | Zona mezclada 1 |
| 23 | Termostato on/off o mando a distancia (RT3) | Zona directa 1 |
| 24 | Termostato on/off o mando a distancia (RT3) | Zona directa 1 |
| 25 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 26 | Sensor NTC (T1) | Ida zona mezclada 1 |
| 27 | Sensor NTC (T2) | Sonda acumulador |
| 28 | Sensor NTC (T2) | Sonda acumulador |
| 29 | Sensor NTC (T3) | Ida calefacción |
| 30 | Sensor NTC (T3) | Ida calefacción |
| X15 | Tarjeta SK conectada |
El algoritmo de la zona mezclada queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
El algoritmo de la zona directa queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
6.26.2 Mando a distancia
El algoritmo de la zona mezclada queda igual a la configuración: 6.7 Una zona mezclada – Sin sensor exterior.
El algoritmo de la zona directa queda igual a la configuración: 6.1 Una zona directa – Sin sensor exterior.
El algoritmo del acumulador queda igual a la configuración: 6.17 Un acumulador.
Lo que cambia es:
a. El ACS tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 0.
Durante el modo ACS, el algoritmo del acumulador tiene la prioridad más alta.
Durante el modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Prioridad acumulador (TSP25) es igual a 1.
En caso de demanda simultánea, la Consigna calefacción tarjeta zonas es igual a la mayor entre: Consigna calefacción zona 1, Consigna calefacción zona 2 y Consigna primario acumulador (TSP23).
Si el circuito (calefacción o acumulador) que termina la demanda tiene la consigna más alta, la Consigna calefacción tarjeta zonas se debe disminuir inmediatamente hasta igualar la consigna del circuito (calefacción o acumulador) que aún está en demanda.
Si el circuito (calefacción o acumulador) que comienza la demanda tiene la consigna más alta que el que ya está en demanda, la Consigna calefacción tarjeta zonas se debe aumentar inmediatamente hasta igualar la consigna mayor del circuito (calefacción o acumulador) en demanda.
c. Cada zona tiene sus propios parámetros y sensores de regulación.
d. Tiempo de postcirculación
Durante el modo ACS, si la bomba de la zona está realizando la postcirculación, esta se debe anular y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Al final del modo ACS, la postcirculación no se debe reanudar.
e. Consigna ACS
El rango de gestión de la ID56 del mando a distancia (tecla de regulación de la temperatura del ACS) está comprendido entre 10 °C y 65 °C: rangos fijos de la tarjeta de zonas.
La modificación de las consignas del ACS se realiza en paralelo mediante el parámetro Consigna acumulador (TSP26) o la ID56 de los mandos a distancia. La tarjeta de zonas toma el último valor modificado y debe actualizar los otros.
f. Eco/Comfort de ACS (un mando a distancia)
En el modo Economy se deshabilita la demanda de ACS generada por T2.
En el modo Comfort se habilita la demanda de ACS generada por T2.
g. Eco/Comfort de ACS (mas de un mando a distancia)
La demanda de ACS generada por T2 está habilitada solo si todos los mandos a distancia están en modo Comfort.
6.27 UNA ZONA MEZCLADA, UNA ZONA DIRECTA Y UN ACUMULADOR - CON SENSOR EXTERIOR
Autoconfi guración:
| Conexión Descripción | ||
| 7 | Fase bomba (RY1) Zona mezclada 1 | |
| 8 | Neutro bomba (RY1) Zona mezclada 1 | |
| 9 | Fase apertura válvula mezcladora (RY2) | Zona mezclada 1 |
| 10 | Neutro válvula mezcladora (RY2) Zona mezclada 1 | |
| 11 | Fase cierre válvula mezcladora (RY3) Zona mezclada 1 | |
| 12 | Fase bomba (RY4) Zona directa 1 | |
| 14 | Neutro bomba (RY5) Zona directa 1 | |
| 14 | Neutro bomba (RY7) Acumulador | |
| 16 | Fase bomba (RY7) Acumulador | |
| 19 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 20 | Termostato on/off o mando a distancia (RT1) Zona mezclada 1 | |
| 23 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 24 | Termostato on/off o mando a distancia (RT3) Zona directa 1 | |
| 25 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 26 | Sensor NTC (T1) Ida zona mezclada 1 | |
| 27 | Sensor NTC (T2) Sonda acumulador | |
| 28 | Sensor NTC (T2) Sonda acumulador | |
| 29 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T3) Ida calefacción | |
| 30 | Sensor NTC (T4) Sonda exterior | |
| 31 | Sensor NTC (T4) Sonda exterior | |
| X15 | Tarjeta SK conectada | |
El algoritmo queda igual a la configuración: 6.26 Una zona mezclada, una zona directa y un acumulador – Sin sensor exterior.
Lo único que cambia es el cálculo de Consigna calefacción zona 1 y Consigna calefacción zona 2 si se ha activado la temperatura adaptable en una zona o en las dos.
7 CONFIGURACIONES "COMUNICANTE"
El número de estas configuraciones, así como sus algoritmos, son iguales a los de las configuraciones "Autónomo 1"; lo que cambia es el modo en que el regulador FZ4B pide calor. En lugar de la tarjeta SK, se utiliza la conexión OpenTherm con la tarjeta de la caldera (BLR).
La variable definida Consigna calefacción tarjeta zonas, que se utiliza en las configuraciones "Autónomo 1" para activar o desactivar el relé de la tarjeta SK, se envía a la tarjeta de la caldera como Consigna de control.
7.1 CONFIGURACIONES "COMUNICANTE" CON ACS (INTEGRADO EN CALDERA)
a. El ACS tiene prioridad sobre la calefacción: el parámetro Estado bombas de zona con caldera en modo ACS (TSP28) es igual a 0.
Mientras la caldera está en modo ACS, la demanda de zona (si la hay) se debe interrumpir sin realizar la postcirculación y la válvula mezcladora se debe mantener cerrada durante toda la actuación del temporizador Tiempo cierre válvula mezcladora (TSP31). Si el modo ACS termina antes que concluya el temporizador Tiempo cierre válvula mezcladora (TSP31), este temporizador se debe poner a cero porque, cuando finaliza el modo ACS, la demanda de zona (si la hay) se debe reanudar con el algoritmo normal.
b. El ACS no tiene prioridad sobre la calefacción: el parámetro Estado bombas de zona con caldera en modo ACS (TSP28) es igual a 1.
Mientras la caldera está en modo ACS, para el regulador no cambia nada.
8 MENÚ SERVICE
Para entrar en el Menú Service de la centralita de control de zonas, pulsar la tecla OK durante 5 segundos. Pulsar las teclas + y - para seleccionar "tS", "In", "Hi" o "rE". "tS" significa menú Parámetros modificables, "In" significa menú Información, "Hi" significa menú Historical (de la centralita de control de zonas) y "rE" (reset) significa borrado del historial (de la centralita de control de zonas). Una vez seleccionado el Menú, para entrar hay que pulsar la tecla OK.
"TS" - MENÚ PARÁMETROS MODIFICABLES
La centralita de control de zonas está dotada de 38 parámetros que pueden modificarse incluso con el mando a distancia (Menú Service):
| Mando Dist. | Tarjeta FZ4B | Tarj. Cald.(Si inst.) | Descripción de los parámetros modifi cables | Rango | Prede-terminado |
| 01 P01 | Temperatura mínima zona 1 | 20-90 °C | 20 °C | ||
| 02 P02 | Temperatura máxima zona 1 | 20-90 °C | 40 °C | ||
| 03 P03 | Offset consigna calculada zona 1 | 0-40 °C | 10 °C | ||
| 04 P04 | No implementado | 10-90 °C | 90 °C | ||
| 05 P05 | o01 | Curva sonda exterior zona 1 | 0-10 | 0 | |
| 06 P06 | o02 | Offset sonda exterior zona 1 | 20-40 °C | 30 °C | |
| 07 P07 | Temperatura mínima zona 2 | 20-90 °C | 20 °C | ||
| 08 P08 | Temperatura máxima zona 2 | 20-90 °C | 40 °C | ||
| 09 P09 | Offset consigna calculada zona 2 | 0-40 °C | 0 °C | ||
| 10 P10 | No implementado | 10-90 °C | 90 °C | ||
| 11 | P11 | o03 | Curva sonda exterior zona 2 | 0-10 | 0 |
| 12 P12 | o04 | Offset sonda exterior zona 2 | 20-40 °C | 30 °C | |
| 13 P13 | Temperatura mínima zona 3 | 20-90 °C | 20 °C | ||
| 14 P14 | Temperatura máxima zona 3 | 20-90 °C | 80 °C | ||
| 15 P15 | Offset consigna calculada zona 3 | 0-40 °C | 0 °C | ||
| 16 P16 | No implementado | 10-90 °C | 90 °C | ||
| 17 P17 | o05 | Curva sonda exterior zona 3 | 0-10 | 0 | |
| 18 P18 | o06 | Offset sonda exterior zona 3 | 20-40 °C | 30 °C | |
| 19 P19 | Tiempo on+off válvula mezcladora (solo para zonas mezcladas) | 0-15 s | 15 | ||
| 20 P20 | Boost válvula mezcladora (solo para zonas mezcladas) | 0-120 s | 0 s | ||
| 21 P21 | Tiempo on válvula mezcladora por °C (solo para zonas mezcladas) | 0-15 °C/s | 1 s/°C | ||
| 22 P22 | Histéresis acumulador | 0-20 °C | 4 °C |
| 23 P23 | Consigna primario acumulador (salvo configuraciones "Autónomo 1") | 70-85 °C 80 °C | ||
| 24 P24 | Temperatura arranque bomba (salvo configuraciones "Autónomo 1") | 0-60 °C 0 °C | ||
| 25 P25 | Prioridad acumulador | 0=Off, 1=On 0=Off | ||
| 26 P26 | Consigna acumulador (solo en ausencia de mando a distancia) | 10-65 °C 55 °C | ||
| 27 P27 | Tiempo postcirculación | 0-20 min 10 min | ||
| 28 P28 | Estado bombas de zona con caldera en modo ACS (solo para configuraciones "Comunicante" con ACS) | 0=Off, 1=On 0=Off | ||
| 29 P29 | Retardo de zona | 0-255 s 30 s | ||
| 30 P30 | Ajustes iguales para cada zona | 0=Off, 1=On 0=Off | ||
| 31 P31 | Tiempo cierre válvula mezcladora | 0-3 min 3 min | ||
| 32 P32 | Histéresis calefacción (solo para configuraciones "Autónomo 2") | 0-10 °C 5 °C | ||
| 33 P33 | Tiempo espera calefacción (solo para configuraciones "Autónomo 2") | 0-10 min 2 min | ||
| 34 P34 | Activación bomba con tarjeta en standby | 0=Off, 1=On 0=Off | ||
| 35 P35 | Habilitación sonda ida calefacción (solo para configuraciones "Autónomo 2") | 0=Off, 1=On 0=Off | ||
| 36 P36 | Funcionamiento con caldera en anomalía | 0=Off, 1=On 0=Off | ||
| 37 P37 | Protección contra legionela | 0=Off, 1-7 0=Off | ||
| 38 P38 | Modo Verano/Invierno desde caldera | 0=On, 1=Off 0=On |
Presionando las teclas + y – es posible examinar la lista de parámetros, respectivamente en orden creciente o decreciente. Para modificar un parámetro: seleccionarlo, pulsar la tecla OK y cambiar el valor con las teclas + y –. La modificación se guarda automáticamente. Para volver a la lista de parámetros, pulsar otra vez la tecla OK. Para volver al Menú Service, pulsar la tecla OK durante 3 segundos. La salida del menú Service de la tarjeta se produce tras presionar la tecla OK durante 5 segundos o automáticamente al cabo de 15 minutos.
"IN" - MENÚ INFORMACIÓN
La tarjeta puede mostrar las siguientes informaciones:
| t01 | Sensor NTC (T1) 5 a 125 °C | |
| t02 | Sensor NTC (T2) 5 a 125 °C | |
| t03 | Sensor NTC (T3) 5 a 125 °C | |
| t04 | Sensor NTC (T4) -30 a 70 °C (los valores negativos parpadean) | |
| t05 | Demanda termostato on/off o temperatura ambiente medida por mando a distancia (RT1) ON/OFF o entre 5 y 125 °C | |
| t06 | Demanda termostato on/off o temperatura ambiente medida por mando a distancia (RT1) ON/OFF o entre 5 y 125 °C | |
| t07 | Demanda termostato on/off o temperatura ambiente medida por mando a distancia (RT1) ON/OFF o entre 5 y 125 °C | |
| t08 | Consigna calefacción zona 1 (cálculo) 5 a 125 °C | |
| t09 | Consigna calefacción zona 2 (cálculo) 5 a 125 °C | |
| t10 | Consigna calefacción zona 3 (cálculo) 5 a 125 °C | |
| t11 | Consigna calefacción tarjeta zonas (cálculo) 5 a 125 °C |
Presionando las teclas + y - es posible examinar la lista de informaciones, respectivamente en orden creciente o decreciente. Para ver el valor de un parámetro: seleccionarlo y pulsar la tecla OK. Si el sensor está averiado, la tarjeta muestra una línea discontinua. Para volver a la lista de parámetros, pulsar otra vez la tecla OK. Para volver al Menú Service, pulsar la tecla OK durante 3 segundos. La salida del menú Service de la tarjeta se produce tras presionar la tecla OK durante 5 segundos o automáticamente al cabo de 15 minutos.
"HI" - MENÚ HISTORIAL
La tarjeta puede memorizar las diez últimas anomalías: Historical H1 representa la anomalía más reciente e Historical H10 la menos reciente.
Los códigos de las anomalías guardadas se visualizan también en el menú correspondiente del mando a distancia.
Pulsando las teclas + y – es posible examinar la lista de anomalías. Para ver el valor de un parámetro: seleccionarlo y pulsar la tecla OK.
Para volver al Menú Service, pulsar la tecla OK durante 3 segundos. La salida del menú Service de la tarjeta se produce tras presionar la tecla OK durante 5 segundos o automáticamente al cabo de 15 minutos.
"RE" - BORRAR HISTORIAL
Si se presiona la tecla OK durante 3 segundos, se borran todas las anomalías guardadas en el historial. La tarjeta sale automáticamente del menú Service para confirmar la operación.
Para volver al Menú Service, pulsar la tecla OK durante 3 segundos.
La centralita indica el modo de funcionamiento de la caldera y sus propias anomalías a través de la pantalla integrada. "St" significa standby (ninguna demanda en curso), "CH" significa que la centralita de control de zonas ordena que se active el modo calefacción, y "dH" significa producción de agua caliente sanitaria. A continuación se detallan los códigos de anomalía.
| F70 | Anomalía sensor NTC (T1) | Cortocircuito / Contacto abierto |
| F71 | Anomalía sensor NTC (T2) | Cortocircuito / Contacto abierto |
| F72 | Anomalía sensor NTC (T3) | Cortocircuito / Contacto abierto |
| F73 | Anomalía sensor NTC (T4) | Cortocircuito / Contacto abierto (solo con temperatura adaptable habilitada) |
| F74 | No hay comunicación con la tarjeta de la caldera (BLR) | (solo para configuraciones "Comunicante") |
| F75 | No hay comunicación con el mando a distancia (RT1) | (solo con el mando a distancia conectado) |
| F76 | No hay comunicación con el mando a distancia (RT2) | (solo con el mando a distancia conectado) |
| F77 | No hay comunicación con el mando a distancia (RT3) | (solo con el mando a distancia conectado) |
Durante el funcionamiento normal, los códigos de anomalía se visualizan también en el menú respectivo del mando a distancia.
9.1 PANTALLA LCD APAGADA
Verificar que el regulador tenga alimentación eléctrica: controlar con un multímetro digital que haya tensión de alimentación en los bornes 5 y 6.
Si no hay tensión, controlar el cableado.
Si hay tensión suficiente (195 – 253 Vca), controlar el fusible FH02 (ver fig. 2).
El modo FH se activa automáticamente la primera vez que se suministra electricidad a la tarjeta o después de realizar el procedimiento de autoconfiguración. El modo FH debe durar un tiempo igual al ajuste del temporizador Tiempo cierre válvula mezcladora (TSP31). Durante esta fase, las bombas de circulación (de las zonas de calefacción) están alimentadas. Las válvulas mezcladoras (si se han habilitado en la autoconfiguración) deben abrirse por un tiempo igual a un tercio del ajuste del temporizador Tiempo cierre válvula mezcladora (TSP31) y, a continuación, cerrarse por un tiempo igual a dos tercios del ajuste del temporizador Tiempo cierre válvula mezcladora (TSP31).
Durante el modo FH, la tarjeta no debe demandar calor.
En los 5 primeros segundos del modo FH, la pantalla indica la versión del software de la tarjeta. En el modo FH se puede acceder a los Menús Service. El modo FH se interrumpe pulsando una sola vez la tecla +.
10.2 AJUSTES IGUALES PARA CADA ZONA (TSP30)
Este parámetro se considera solo si, en la autoconfiguración, el regulador de zona se ajusta para que sirva a dos o más circuitos de calefacción del mismo tipo. En este caso, si el parámetro es igual a 1, todos los circuitos de calefacción adoptan los ajustes del circuito de calefacción 1.
10.3 ACTIVACIÓN BOMBA CON TARJETA EN STANDBY (TSP34)
Este parámetro se considera solo si, en la autoconfiguración, el regulador de zona se ajusta en modo "Comunicante". En este caso, si el parámetro es igual a 1, la tarjeta de zonas está en standby y la tarjeta de la caldera se activa en calefacción, el regulador de zona debe activar todas las bombas y abrir forzadamente todas las válvulas mezcladoras conectadas (si se han habilitado durante la autoconfiguración).
10.4 HABILITACIÓN SONDA IDA CALEFACCIÓN (TSP35)
Este parámetro se considera solo si, en la autoconfiguración, el regulador de zona se ajusta en modo "Autónomo 1 o 2". Asignar 0 para configuraciones "Autónomo 1". Asignar 1 para confi guraciones "Autónomo 2".
Nota: Después de modificar este parámetro, desconectar y conectar la centralita FZ4B.
10.5 FUNCIONAMIENTO CON CALDERA EN ANOMALÍA (TSP36)
Este parámetro se considera solo si, en la autoconfiguración, el regulador de zona se ajusta en modo "Comunicante". Si el parámetro vale 0, en caso de anomalía de la tarjeta de la caldera, las demandas de la tarjeta FZ4B se interrumpen. Si el parámetro vale 1, en caso de anomalía de la tarjeta de la caldera, las demandas de la tarjeta FZ4B no se interrumpen.
Nota: Después de modificar este parámetro, desconectar y conectar la centralita FZ4B.
10.6 PROTECCIÓN CONTRA LEGIONELA (TSP37)
Este parámetro se considera solo si, en la autoconfiguración, el regulador de zona se ajusta para servir a un acumulador. Con valor 0, la protección está desactivada. Con valor entre 1 y 7, el parámetro expresa el intervalo en días entre dos activaciones sucesivas: 1 significa 24 horas, 7 significa 168 horas. Al cabo de este tiempo se activa un temporizador de 15 minutos, durante los cuales la consigna de usuario se hace igual al valor máximo (65 °C).
10.7 MODO VERANO/INVIERNO DESDE CALDERA (TSP38)
Este parámetro se considera solo si, en la autoconfiguración, el regulador de zona se ajusta en modo "Comunicante". Normalmente, el parámetro se deja en 0. Se le asigna valor 1 solo si la tarjeta FZ4B se conecta a las siguientes centralitas: CPD3, CPD4, MF05F o equivalentes.
Nota: Después de modificar este parámetro, desconectar y conectar la centralita FZ4B.
10.8 ANTIBLOQUEO
10.8.1 Antibloqueo de la bomba
Tras 24 horas de inactividad, las bombas de circulación de la instalación se activan por 5 s.
10.8.2 Antibloqueo válvula mezcladora
Tras 24 horas de inactividad, las válvulas mezcladoras se deben abrir por un tiempo igual al ajuste del temporizador Tiempo cierre válvula mezcladora (TSP31) y, a continuación, cerrarse por el tiempo ajustado en el temporizador Tiempo cierre válvula mezcladora (TSP31).
10.9 CARACTERÍSTICAS DE LOS SENSORES
Los sensores de temperatura se pueden controlar con un multímetro digital: desconectar el sensor del regulador y contrastar los valores con las tablas siguientes.
| NTC | |
| T (°C) | R (Ω) |
| -10 54932 | |
| -5 42080 | |
| 0 32505 | |
| 5 25308 | |
| 10 19854 | |
| 15 15689 | |
| 20 12483 | |
| 25 9999 | |
| 30 8060 | |
| 35 6537 | |
| 40 5332 | |
| 45 4374 | |
| 50 3608 | |
| 55 2991 | |
| 60 2492 | |
| 65 2086 | |
| 70 1754 | |
| 75 1481 | |
| 80 1257 | |
| 85 1070 | |
| 90 915 | |
| 95 785 | |
| 100 677 | |
| 105 585 | |
| 110 507 | |
| 115 442 | |
10.10 CONFIGURACIÓN DE USUARIO
Los ajustes de la calefacción: temperatura máxima de ida, curva de la sonda exterior (con sonda exterior opcional conectada a la caldera), programación horaria semanal, etc. son independientes para cada zona. Se realizan con el mando a distancia de la respectiva zona de temperatura. Aun así, en caso de zonas directas se recomienda programar una temperatura máxima de ida similar en todas las zonas de temperatura. En cambio, si se utilizan cronotermostatos de ambiente, al cierre del contacto la temperatura de ida se regula al valor máximo establecido por la centralita de control de zonas. Los ajustes de la función agua sanitaria: temperatura, modo Economy/Comfort, programación horaria semanal si la caldera lo permite (ver el manual correspondiente), etc. se realizan en paralelo, con los mandos a distancia de las zonas de temperatura. En caso de programación horaria semanal del ACS, la centralita de control de zonas efectúa una superposición de los programas provenientes de cada mando a distancia.
10.11 SONDA EXTERIOR/TEMPERATURA ADAPTABLE
La conexión a la sonda exterior se realiza cuando no es posible hacer la conexión a la tarjeta de la caldera.
line
| x | y | | ---- | ---- | | 20 | 30 | | 10 | 40 | | -10 | 50 | | -20 | 60 | | 0 | 70 | | 10 | 80 | | 20 | 90 |OFFSET = 20
line
| x | y | | ---- | ---- | | 20 | 20 | | 10 | 30 | | 0 | 40 | | -10 | 50 | | -20 | 60 | | -30 | 70 | | -40 | 80 | | -50 | 90 |7
AJUSTABLE POR SEPARADO PARA CADA ZONA:
ELEGIR LAS CURVAS (DE 1 A 10) CON LOS PARÁMETROS:
P05 = CURVA ZONA 1
P11 = CURVA ZONA 2
P17 = CURVA ZONA 3
ELEGIR EL OFFSET (DESPLAZAMIENTO PARALELO) PARA CADA ZONA CON LOS PARÁMETROS:
P06 = OFFSET ZONA 1
P12 = OFFSET ZONA 2
P18 = OFFSET ZONA 3
OFFSET = 40
line
| X | Y | | ---- | ---- | | 20 | 40 | | -10 | 60 | | -20 | 70 | | -30 | 80 | | -40 | 90 | | -50 | 85 | | -60 | 80 | | -70 | 75 | | -80 | 70 | | -90 | 65 | | -100 | 60 | | -110 | 55 | | -120 | 50 | | -130 | 45 | | -140 | 40 |En caso de anomalía de la sonda exterior (error F73), el sistema funciona con la consigna de calefacción establecida.
