Egea 260 LT - Caldera FERROLI - Manual de uso y guía de instrucciones gratis

Marca	Ferroli
Modelo	Egea 260 LT
Tipo de producto	Caldera de gas (mural)
Fuente de energía	Gas natural / GLP
Potencia de calefacción	26 kW (máx)
Potencia de ACS	30 kW (máx)
Dimensiones (Al x An x Pr)	700 x 400 x 300 mm
Peso	32 kg
Clasificación de eficiencia	Hasta 94% (Condensación)
Funciones	Calefacción central, agua caliente sanitaria, anticongelante, modo verano/invierno
Interfaz de control	Pantalla digital con botones
Características de seguridad	Protección contra sobrecalentamiento, fallo de llama, detector de fugas de gas, válvula de alivio de presión
Mantenimiento	Se recomienda servicio anual; limpiar filtros, verificar presión, inspeccionar conducto de humos
Disponibilidad de piezas de repuesto	Disponible a través de distribuidores autorizados de Ferroli
Índice de reparabilidad	Alta (componentes comunes)
Suministro eléctrico	230V / 50Hz
Presión máxima de funcionamiento	3 bar

Preguntas frecuentes - Egea 260 LT FERROLI

¿Qué significa el código de error 'E01' en mi Ferroli Egea 260 LT?

El código de error E01 generalmente indica una falla de llama. Verifique el suministro de gas, los electrodos de encendido y el sensor de llama. Reinicie la caldera después de resolver el problema.

¿Cómo reinicio la caldera después de una falla?

Mantenga presionado el botón de reinicio (generalmente marcado con un símbolo de llama) durante 3-5 segundos hasta que la pantalla se borre. Si la falla persiste, consulte el manual.

¿Qué debo hacer si la caldera pierde presión?

Localice el circuito de llenado debajo de la caldera. Abra las válvulas lentamente hasta que el manómetro marque entre 1.0 y 1.5 bar. Luego cierre las válvulas firmemente.

¿Con qué frecuencia debo realizar el mantenimiento de mi Ferroli Egea 260 LT?

Se recomienda un servicio anual por parte de un ingeniero registrado en Gas Safe para garantizar un funcionamiento seguro y eficiente.

¿Puedo usar la caldera sin calefacción central en verano?

Sí, configure la caldera en modo verano. Esto desactiva la calefacción y solo proporciona agua caliente sanitaria.

¿Cuál es el período de garantía para esta caldera?

Generalmente, Ferroli ofrece una garantía de 2 años desde la fecha de instalación, ampliable hasta 5 años con servicio anual.

¿Cómo ajusto la temperatura del agua caliente?

Use la perilla de control de temperatura de ACS en el panel frontal. Gírela en sentido horario para agua más caliente, en sentido antihorario para más fría.

¿Por qué la caldera hace un ruido de golpes?

Esto podría deberse a aire en el sistema o calentamiento excesivo (acumulación de cal). Purgue los radiadores o llame a un técnico para que lo revise.

¿Qué tipo de conducto de humos utiliza esta caldera?

La Egea 260 LT utiliza un conducto de humos concéntrico (60/100 mm) para funcionamiento de tiro balanceado, adecuado para terminación en pared o techo.

¿Cómo limpio los filtros de la caldera?

Apague la caldera y aísle el suministro de agua. Retire el filtro de entrada (generalmente un colador en forma de Y) y enjuague con agua corriente. Vuelva a instalarlo y verifique si hay fugas.

MANUAL DE USUARIO Egea 260 LT FERROLI

ES - MANUAL DE USO E INSTALACIÓN

1. INTRODUCCIÓN ....37

1.1 Los productos ...... 37 1.2 Exclusión de responsabilidades .... 37 1.3 Derechos de autor 38 1.4 Versiones y configuraciones disponibles....38

4. INFORMACIÓN IMPORTANTE......43

4.1 Conformidad a los reglamentos europeos....43 4.2 Grado de protección de los revestimientos 43 4.3 Límites de empleo 43 4.4 Límites de funcionamiento 43 4.5 Reglas fundamentales de seguridad 44 4.6 Información sobre el refrigerante utilizado 44

5. INSTALACIÓN Y CONEXIONES......44

5.1 Predisposición del lugar de instalación 44 5.2 Fijación en el pavimento....45 5.3 Conexiones aerólicas 45 5.4 Fijación y conexiones de EGEA....47 5.5 Conexiones del agua 47 5.6 Integración con sistema solar térmico (sólo modelos LT-S) 48 5.7 Conexiones eléctricas 49 5.8 Esquema eléctrico 51

6. DESCRIPCIÓN DE LA INTERFAZ DE USUARIO Y FUNCIONAMIENTO DEL APARATO....52

6.1 Cómo encender y apagar el calentador y desbloquear las teclas....53 6.2 Ajuste del reloj 53 6.3 Configuración de las franjas horarias 53 6.4 Configuración del set-point agua caliente 53 6.5 Modos de funcionamiento....54 6.6 Funciones suplementarias....55 6.7 Control del aparato mediante APP 55 6.8 Fallos/Protección 60

7. PUESTA EN MARCHA....61

7.1 Interrogación y modificación de los parámetros de funcionamiento....61

8. BÚSQUEDA DE AVERÍAS 64

8.1 Sustitución del fusible de la tarjeta de potencia 65 8.2 Restablecimiento del termostato de seguridad de la resistencia eléctrica 65

9. MANTENIMIENTO......66

9.1 Verificación/sustitución del ánodo sacrificial....66 9.2 Vaciado del boiler 66

10. ELIMINACIÓN ....67

El presente manual de instalación y mantenimiento debe considerarse parte integrante de la bomba de calor (en adelante llamada "aparato").

El manual deberá ser conservado para posibles consultas durante toda la vida útil del aparato. El manual está dirigido al instalador especializado (instaladores – técnicos de mantenimiento) y al usuario final. En el manual se describen las modalidades de instalación que se deben observar para el funcionamiento correcto y seguro del aparato y las modalidades de uso y mantenimiento.

En caso de venta o cambio de propiedad, el manual debe acompañar el aparato a su nuevo destino.

Antes de instalar y utilizar el aparato, leer atentamente el presente manual de instrucciones, especialmente el capítulo 4, relativo a la seguridad.

El manual se debe conservar con el aparato y siempre debe estar a disposición del personal cualificado encargado de la instalación y el mantenimiento.

En el manual se utilizan los siguientes símbolos, que permiten identificar con mayor facilidad la información más importante:

	Información sobre la seguridad
	Procedimientos a seguir
	Información / Sugerencias

1.1 Los productos

Estimado Cliente:

Gracias por haber adquirido este producto.

Nuestra empresa, desde siempre atenta a la problemática medioambiental, utiliza para la fabricación de sus productos tecnologías y materiales de bajo impacto medioambiental, en cumplimiento de las normas comunitarias RAEE (2012/19/UE – RoHS 2011/65/EU).

1.2 Exclusión de responsabilidades

La correspondencia del contenido de estas instrucciones de uso con el hardware y el software ha sido sometida a una verificación precisa. Sin embargo, podrían existir diferencias, en cuyo caso el fabricante no asume ninguna responsabilidad.

En vistas del perfeccionamiento técnico, nos reservamos el derecho de implementar modificaciones constructivas y de detalles técnicos en cualquier momento. Por lo tanto, se excluye toda reivindicación de derechos basada en indicaciones, figuras, dibujos o descripciones. Se exceptúan eventuales errores. El proveedor no se hace responsable de daños atribuibles a errores de mando, uso inadecuado, uso no apropiado, reparaciones y modificaciones no autorizadas.

¡ATENCIÓN! El aparato puede ser utilizado por niños de no menos de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo bajo vigilancia y después de haber recibido instrucciones sobre el uso seguro y de haber comprendido los peligros inherentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato deben ser efectuados por el usuario y no por niños sin vigilancia.

1.3 Derechos de autor

Estas instrucciones de uso contienen información protegida por derecho de autor. No está permitido fotocopiar, duplicar, traducir o guardar en soportes de memoria, total o parcialmente, estas instrucciones de uso, salvo previa autorización del proveedor. Eventuales violaciones estarán sujetas a indemnización de daños. Están reservados todos los derechos, incluso aquellos resultantes de la emisión de patentes o del registro de modelos de utilidad.

1.4 Versiones y configuraciones disponibles

La versión "LT" con bomba de 1.9 kW se puede equipar en diferentes configuraciones según la integración con otras fuentes de calentamiento (ej. solar térmico) o en función de la capacidad del boiler.

Versión Descripción de la configuración
200 LT260 LT	Bomba de calor por aire para la producción de agua caliente sanitaria
200 LT-S260 LT-S	Bomba de calor por aire para la producción de agua caliente sanitaria predispuesta para sistema solar.

El aparato se suministra en una caja de cartón(*), fijado con tres tornillos a un palet.

Para las operaciones de descarga utilizar una carretilla elevadora o un transpalet de una capacidad mínima de 250 kg.

El aparato embalado se puede colocar en posición horizontal sobre el lado posterior para quitar con mayor facilidad los tornillos de fijación.

Las operaciones de desembalaje se deben realizar con cuidado para no dañar el revestimiento del aparato. Atención al utilizar cuchillos o cúteres para abrir la caja de cartón.

Después de quitar el embalaje, verificar si el aparato está íntegro. En caso de dudas, no utilizar el aparato; dirigirse a personal técnico autorizado.

Antes de eliminar los embalajes (siguiendo las normas de protección ambiental vigentes), asegurarse de haber quitado todos los accesorios en dotación.

ATENCIÓN: los elementos del embalaje (clips, cartones, etc.) no se deben dejar al alcance de los niños, ya que son peligrosos.

(*) Nota: el tipo de embalaje puede variar, a discreción del fabricante.

Durante todo el período en que el aparato permanezca inactivo hasta la puesta en funcionamiento se recomienda guardarlo en un lugar protegido de los agentes atmosféricos.

2.1 Recepción

Además de las unidades, los embalajes contienen accesorios y documentación técnica para el uso y la instalación. Comprobar la presencia de los elementos siguientes.

Manual de uso e instalación

Durante todo el período en que el aparato permanezca inactivo hasta la puesta en funcionamiento, se recomienda guardarlo en un lugar protegido de los agentes atmosféricos.

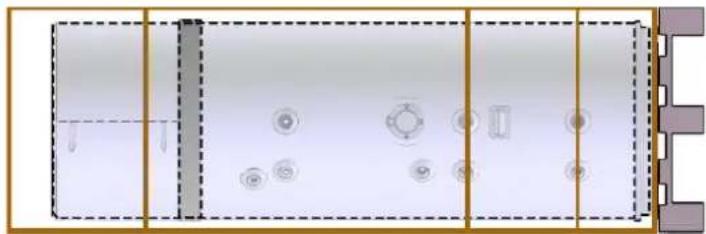

Posiciones permitidas para el transporte y el desplazamiento

¡ATENCIÓN! Durante las fases de desplazamiento e instalación, no forzar la parte superior del aparato, ya que se trata de una parte no estructural.

¡ATENCIÓN! El transporte en posición horizontal está permitido sólo durante el último kilómetro, según lo indicado (ver "Posiciones NO permitidas y desplazamiento"), con soportes en la parte inferior del boiler, para no forzar la parte superior, que no es estructural. Durante el transporte en posición horizontal, el display debe estar orientado hacia arriba.

Posición permitida sólo para el último kilómetro

Posiciones no permitidas para el transporte y el desplazamiento

1 Bomba de calor 2 Interfaz de usuario 3 Revestimiento de acero 4 Resistencia eléctrica 5 Ánodo de magnesio 6 Entrada aire ventilación (∅ 160 mm) 7 Salida aire ventilación (∅ 160 mm) 8 Empalme entrada agua fría

9 Empalme salida agua caliente 10 Predisposición para recirculación 11 Descarga condensación 12 Predisposición para serpentina térmica Entrada (Sólo para modelos LT-S) 13 Predisposición para serpentina térmica Salida (Sólo para modelos LT-S) 14 Depósito de acero con revestimiento de esmalte porcelánico según DIN 4753-3 15 Condensador 16 Compresor rotativo 17 Evaporador de aletas 18 Ventilador electrónico 19 Sondas boiler 20 Cavidad porta sonda para sistema solar (Sólo modelos LT-S) 21 Aislamiento de poliuretano 22 Tiradores para el transporte 23 Tubo para bulbo termostato de seguridad 24 Tarjeta de potencia 25 Tarjeta WiFi 26 Alojamiento resistencia eléctrica y bulbo termostato de seguridad

3.1 Medidas

fig. 4

*O - Empalme de salida de material plástico

3.2 Características técnicas

Modelo		200 LT-S	260 LT-S	200 LT	260 LT	-
Bomba de calor	Alimentación 230-1-50 V-f-Hz
	Potencia térmica (ISO) 1820 1820 1820 1820 W
	Consumo total de potencia en calefacción (ISO)	430	430	430	430	W
	COP (ISO)	4,23	4,23	4,23	4,23	W/W
	Corriente nominal en calefacción (ISO)	2,00	2,00	2,00	2,00	A
	Consumo total máximo de potencia en calefacción	530	530	530	530	W
	Corriente máxima en calefacción	2,43	2,43	2,43	2,43	A
	Tiempo de calefacción (EN) (1)	8:17 10:14 8:17		10:14	h:min
	Energía de calefacción (EN) (1)	3,25	3,99	3,25	3,99	kWh
	Consumo en stand-by (EN) (1)	29	29	29	29	W
	Clase de empleo (EN) (1)	L	XL	L	XL	Tipo
	Consumo eléctrico durante el ciclo de empleo WEL-TC (EN) (1)	3,62	5,64	3,62	5,64	kWh
	COPDHW (EN) (1)	3,23	3,38	3,23	3,38	W/W
	COPDHW (EN) (4)	3,49	3,59	3,49	3,59	W/W
	Temperatura de referencia del agua (EN) (1)	53,7	52,7	53,7	52,7	°C
	Cantidad máxima de agua utilizable (EN) (2)	0,270	0,330	0,273	0,338	m3
	Eficiencia calefacción ref. norma (EU)	135	139	135	139	%
	Clase de eficiencia ref. norma (EU)	A+	A+	A+	A+	-
	Consumo anual de energía eléctrica (EU)	798	1203	798	1203	kWh/año
Resistencia eléctrica	Potencia	1500 1500 1500		1500 W
	Corriente	6,5	6,5	6,5	6,5	A
Bomba de calor+resistencia eléctrica	Consumo total de potencia	1960 1960 1960		1960 W
	Corriente nominal	8,5	8,5	8,5	8,5	A
	Máximo consumo total de potencia	2030 2030 2030		2030 W
	Máxima corriente	8,93	8,93	8,93	8,93	A
	Tiempo de calefacción (1)	3:58	5:06	3:58	5:06	h:min
Accumulador	Capacidad de acumulación	187	247	192	250	l
	Presión máxima	0,7	0,7	0,7	0,7	MPa
	Material	Acero esmaltado				tipo
	Protección catódica	Ánodo de Mg				tipo
	Aislante tipo\espesor	poliuretano/50				tipo/mm
Circuito aire	Tipo ventilador	Centrífugo				tipo
	Caudal de aire	350-500 350-500 350-500				m3/h
	Diámetro conductos	160	160	160	160	mm
	Máxima presión estática disponible	200	200	200	200	Pa
Circuito frigorífico	Compresor	Rotativo				tipo
	Refrigerante	R134a				tipo
	Evaporador	Batería aletas cobre-aluminio				tipo
	Condensador	Tubo de aluminio enrollado sobre el exterior del depósito				tipo
Serpentina solar Sólo para modelos LT-S	Material	Acero esmaltado		/	/	tipo
	Superficie total	0,72	0,72	/	/	m2
	Presión máxima	1,0	1,0	/	/	MPa
Niveles de potencia sonora interna (3)		50	50	50	50	dB(A)
Niveles de potencia sonora externa (3)		49	49	49	49	dB(A)
Peso en vacío	Neto	80	100	77	97	kg

NOTAS

• (ISO): datos según la norma ISO 255-3 • (EN): datos según la norma EN 16147:2017 • (EU): datos según el reglamento 2017/1369/UE • (1): Ciclo de calefacción Temp aire de entrada = 7°C BS/6°C BU Temperatura inicial del agua 10°C • (2): Temperaturas límite de empleo 40°C - Temperatura agua de entrada 10°C • (3): datos según la norma EN 12102-1:2018 • (4): Ciclo de calefacción Temp aire de entrada = 14°C BS/13°C BU Temperatura inicial del agua 10°C

4. INFORMACIÓN IMPORTANTE

4.1 Conformidad a los reglamentos europeos

Esta bomba de calor es un producto destinado al uso doméstico conforme a las siguientes directivas europeas:

• Directiva 2012/19/UE seguridad general de los productos
• Directiva 2011/65/RoHS sobre la restricción del uso de determinadas sustancias peligrosas en los aparatos eléctricos y electrónicos (RoHS)
• Directiva 2003/108/CE sustancias peligrosas en los aparatos eléctricos y electrónicos (RAEE)
• Directiva 2014/30/UE compatibilidad electromagnética (EMC) • Directiva 2014/35/UE baja tensión (LVD)
• Directiva 2009/125/CE diseño ecológico • Directiva 2014/53/UE aparatos radio (RED)
• Reglamento 2017/1369/UE etiquetado energético

4.2 Grado de protección de los revestimientos

El grado de protección del aparato es: IP24.

4.3 Límites de empleo

PROHIBIDO Este producto no ha sido diseñado para el uso en ambientes peligrosos (presencia de atmósferas potencialmente explosivas - ATEX o con nivel IP requerido superior al del aparato) o en aplicaciones que requieran características de seguridad (fault-tolerant, fail-safe) como sistemas o tecnologías vitales o en contextos en que un defecto de funcionamiento podría causar la muerte o lesiones a personas o animales o daños graves a los bienes y al ambiente.

NOTA: si un fallo o una avería del producto puede causar daños (a las personas, a los animales o a los bienes) es necesario implementar un sistema de vigilancia funcional por separado, dotado de funciones de alarma, para evitar tales daños. Además, es necesario predisponer el funcionamiento sustitutivo.

EGEA no ha sido diseñado para la instalación en ambientes exteriores, sino en ambientes cerrados no expuestos a la intemperie.

4.4 Límites de funcionamiento

El producto en cuestión sirve exclusivamente para calentar agua para uso sanitario dentro de los límites de empleo que se describen a continuación. Con tal fin se debe conectar a la red de agua sanitaria y a la red de alimentación eléctrica (ver el capítulo "5. INSTALACIÓN Y CONEXIONES").

4.4.1 Rango de temperatura

A = Temperatura aire de entrada (°C) B = Temperatura agua caliente producida (°C) = Rango de trabajo de la bomba de calor (P.d.C) = Integración sólo con resistencia eléctrica

4.4.2 Dureza del agua

El aparato no debe utilizarse con agua de dureza inferior a 12°F ni tampoco superior a 25°F; se recomienda utilizar un ablandador adecuadamente calibrado y monitorizado; en este caso la dureza residual no debe ser inferior a 15°F.

NOTA El fabricante se exime de cualquier responsabilidad en caso de usos diferentes de aquellos para los cuales el aparato ha sido diseñado, errores de instalación o uso inadecuado.

PROHIBIDO Prohibido utilizar el producto con fines diferentes de aquel especificado. Todo otro uso ha de considerarse impropio y no admitido.

NOTA: durante el proyecto y la construcción de los sistemas se deben respetar las normas y disposiciones locales vigentes.

4.5 Reglas fundamentales de seguridad

• El producto debe ser utilizado por adultos;
• No abrir o desmontar el producto mientras esté alimentado eléctricamente;
• No tocar el producto con partes del cuerpo mojadas o húmedas o con los pies descalzos;
• No pulverizar ni derramar agua sobre el producto;
• No subirse, sentarse ni apoyar objetos sobre el producto.

4.6 Información sobre el refrigerante utilizado

Este producto contiene gases fluorados con efecto invernadero incluidos en el protocolo de Kyoto. No liberar estos gases a la atmósfera.

Tipo de refrigerante: HFC-R134a.

NOTA: el mantenimiento y la eliminación deben ser efectuados por personal profesional cualificado.

5. INSTALACIÓN Y CONEXIONES

¡ATENCIÓN! La instalación, la puesta en servicio y el mantenimiento del producto deben ser efectuados por personal cualificado y autorizado. No intentar instalar el producto por cuenta propia.

5.1 Predisposición del lugar de instalación

La instalación del producto debe realizarse en un lugar idóneo que permita las operaciones normales de uso y regulación y el mantenimiento ordinario y extraordinario.

Predisponer el espacio operativo necesario tomando como referencia las distancias indicadas en fig. 9.

fig. 8- Espacios mínimos

fig. 9- Espacios mínimos

El local debe estar:

• Dotado de líneas de alimentación de agua y de electricidad adecuadas;
• Preparado para la conexión de la salida del agua de condensación;
• Dotado de desagües para hacer salir el agua en caso de daños en el boiler, disparo de la válvula de seguridad o rotura de tubos y empalmes;
• Dotado de sistemas de contención, para situaciones de pérdida de agua grave;
• Suficientemente iluminado (en caso de necesidad);
• Dotado de un volumen no inferior a 20 m3;
• Seco y protegido de las heladas.

¡ATENCIÓN! Para evitar la propagación de las vibraciones mecánicas, no instalar el aparato en buhardillas con vigas de madera (ej. altillos).

5.2 Fijación en el pavimento

Para bloquear el producto en el pavimento, fijar los soportes suministrados de serie, como se ilustra en fig. 10.

fig. 10- Fijación de los soportes

Fijar el aparato al pavimento con tarugos adecuados, no suministrados, como se ilustra en fig. 11.

fig. 11- Fijación al pavimento

5.3 Conexiones aerólicas

La bomba de calor requiere, además de los espacios indicados en el 5.1, una ventilación adecuada.

Realizar un canal de aire dedicado como se indica en la fig. 12.

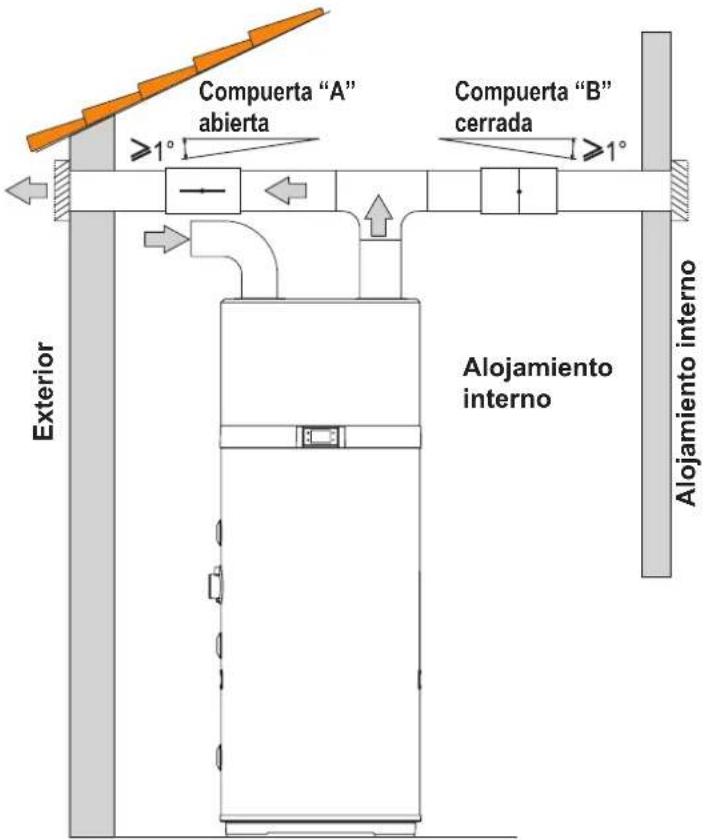

fig. 12- Ejemplo de conexión de salida de aire

Además, es importante garantizar una aireación adecuada del local que contiene el aparato. Una solución alternativa se indica en la figura siguiente (fig. 13): prevé una segunda canalización que toma el aire del exterior y no directamente del local interno.

fig. 13- Ejemplo de conexión de salida de aire

Realizar la instalación de cada canal de aire prestando atención para que:

• No fuerce el aparato con su peso.
• Permita las operaciones de mantenimiento.
• Quede adecuadamente protegido para evitar intrusiones accidentales de materiales en el interior del aparato.
• La conexión con el exterior se realice a través de tubos adecuados, no inflamables.
• La longitud equivalente total de los tubos de expulsión e impulsión, incluidas las rejillas, no supere los 12 m.

En la tabla se indican los datos característicos de los componentes comerciales de canalización con referencia a capacidades de aire nominales y diámetros de 160 mm.

Dato Tubo lineal liso Curva 90°		lisa Rejilla UM
Tipo
Longitud efectiva	1 \ m
Longitud equivalente	1 2 2 m

Durante el funcionamiento, la bomba de calor tiende a bajar la temperatura del ambiente si no hay una canalización de aire al exterior.

Donde se encuentra el tubo de expulsión del aire al exterior se debe instalar una rejilla de protección adecuada para impedir la penetración de cuerpos extraños al interior del aparato. Para garantizar las máximas prestaciones del producto, es necesario elegir una rejilla con baja pérdida de carga.

Para evitar la formación de agua de condensación: aislar los tubos de expulsión del aire y las uniones de la canalización del aire con un revestimiento térmico estanco al vapor, de espesor adecuado.

Si se considera necesario, montar silenciadores para contener el ruido del flujo. Dotar de sistemas de amortiguación de las vibraciones los tubos, los pasos de pared y las conexiones a la bomba de calor.

ATENCIÓN: el funcionamiento simultáneo de un hogar con cámara abierta (ej. chimenea abierta) y de la bomba de calor provoca una peligrosa depresión en el ambiente. La depresión puede provocar el reflujo de los gases de escape al ambiente.

No poner en funcionamiento la bomba de calor junto a un hogar de cámara abierta.

Poner en funcionamiento sólo los hogares con cámara estanca (homologados) con aducción por separado del aire de combustión.

Mantener cerradas y herméticas las puertas de los locales de la caldera que no tengan flujo de aire de combustión en común con los ambientes de la vivienda.

5.3.1 Instalación particular

Una de las particularidades de los sistemas de calefacción con bomba de calor es que determinan una reducción considerable de la temperatura del aire, generalmente expulsada al exterior de la vivienda. El aire expulsado, además de ser más frío que el aire ambiente, es completamente deshumidificado: es posible reintroducir este flujo de aire en la vivienda para refrigerar los ambientes en verano.

La instalación prevé el desdoblamiento del tubo de expulsión, al cual se aplican dos compuertas ("A" y "B") para dirigir el flujo de aire al exterior (fig. 15) o al interior de la vivienda (fig. 14).

fig. 14- Ejemplo de instalación en verano

fig. 15- Ejemplo de instalación en invierno

5.4 Fijación y conexiones de EGEA

El producto se debe instalar sobre una pavimentación estable, plana y no sujeta a vibraciones.

5.5 Conexiones del agua

Conectar la línea de alimentación de agua fría y la línea de salida a los puntos de conexión (fig. 16). La siguiente tabla indica las características de los puntos de conexión.

Ref. Mod. 200 / 260 UM
1 Entrada agua fría 1"G "
2 Salida serpentina solar 3/4"G "
3 Entrada serpentina solar 3/4"G "
4 Recirculación 3/4"G "
5 Salida agua caliente 1"G "
6 Descarga de condensación 1/2"G "

fig. 16

La figura siguiente (fig. 17) ilustra un ejemplo de conexión hidráulica.

fig. 17- Ejemplo sistema hídrico

Leyenda (fig. 17)

1 Entrada de agua fría 4 Recirculación 5 Salida de agua caliente 11 Válvula de corte 12 Válvula unidireccional 13 Válvula de seguridad 14 Vaso de expansión 15 Grifo de descarga 16 Bomba de recirculación 17 Válvula de retén 18 Dispositivo termostático de mezcla automático

OBLIGACIÓN: en la entrada del agua fría se recomienda la instalación de una válvula de seguridad de 7 bar, tarea del instalador del sistema.

NOTA: El dispositivo contra sobrepresiones debe funcionar regularmente para evitar la formación de depósitos de cal y el consiguiente bloqueo.

NOTA: para una correcta instalación del aparato se debe instalar en la entrada de alimentación un grupo de seguridad hidráulico conforme a la norma UNI EN 1487:2002, que debe comprender al menos: una llave de paso; una válvula de retén; un dispositivo de control de la válvula de retén; una válvula de seguridad; un dispositivo de interrupción de carga hidráulica.

NOTA: el tubo de descarga conectado al dispositivo contra sobrepresiones debe estar instalado en pendiente continua hacia abajo y en un lugar protegido de la formación de hielo.

El agua podría gotear por el tubo de descarga del dispositivo contra sobrepresiones; este tubo se debe dejar abierto a la atmósfera.

¡ATENCIÓN! La bomba de calor para la producción de agua caliente sanitaria puede calentar agua a más de 60°C. Por este motivo, para protegerse de las quemaduras es necesario instalar un dispositivo termostático de mezcla automática en el tubo del agua caliente (fig. 17).

5.5.1 Conexión de la descarga de condensación

La condensación que se forma durante el funcionamiento de la bomba de calor fluye a través de un tubo de desagüe (1/2"G) que pasa por el interior del revestimiento aislante y desemboca en la parte lateral del aparato.

Se debe conectar mediante un sifón a un conducto de manera que la condensación pueda fluir regularmente (fig. 18).

fig. 18- Ejemplos de conexión de desagüe de la condensación mediante sifón

5.6 Integración con sistema solar térmico (sólo modelos LT-S)

La figura siguiente (fig. 19) muestra cómo conectar el aparato a un sistema solar térmico controlado mediante centralita electrónica dedicada (no suministrada) que dispone de una salida de tipo “contacto limpio” que se debe conectar a la entrada DIG.1 del aparato (ver “5.7.1 Conexiones remotas”).

Para utilizar el aparato en esta configuración es necesario configurar el parámetro P16 = 1 (ver el apartado 7.1).

fig. 19

Las figuras siguientes (fig. 20 y fig. 21) muestran cómo conectar el aparato a un sistema solar térmico controlado directamente por éste, sin el auxilio de una centralita electrónica dedicada.

En la configuración de fig. 20, en caso de sobretemperatura del colector solar, se activa una válvula de desagüe (no suministrada) para descargar el agua caliente contenida en el aparato en un acumulador sanitario (puffer).

En la configuración de fig. 21, ante la misma condición, se cierra la persiana del colector solar.

En ambos casos esto ocurre para permitir el enfriamiento del colector.

Para utilizar el aparato en ambas configuraciones es necesario configurar el parámetro P12 = 2 y P16 = 2 (ver el apartado 7.1).

fig. 20

fig. 21

Leyenda (fig. 19, fig. 20 y fig. 21)

1 Entrada de agua fría 19 Colector solar 2 Salida serpentina solar 20 Sonda colector solar (PT1000 no suministrada*) 3 Salida serpentina solar 4 Recirculación 5 Salida de agua caliente 8 Serpentina solar térmica 10 Válvula de descarga 21 Persiana colector solar 16 Bomba de recirculación 22 Puffer acumulador sanitario 17 Válvula de retén 23 Sonda serpentina solar (no suministrada) 18 Dispositivo termostático de mezcla automático 24 Bomba de calor A Cavidad porta sonda

* Se recomienda el uso de una sonda colectora solar PT1000 (cod. FERROLI - 043007X0)

5.7 Conexiones eléctricas

El producto se suministra ya cableado para la alimentación de red. Se alimenta a través de un cable flexible y una combinación toma/clavija (fig. 22 y fig. 23). Para la conexión a la red es necesaria una toma Schuko con conexión a tierra y protección separada.

ATENCIÓN: la línea de alimentación eléctrica a la que está conectado el aparato debe estar protegida por un interruptor diferencial adecuado.

El tipo de diferencial se debe elegir según el tipo de dispositivos eléctricos utilizados por el sistema general.

Para la conexión de red y los dispositivos de seguridad (ej. interruptor diferencial) atenerse a la norma IEC 60364-4-41.

5.7.1 Conexiones remotas

El aparato está preparado para conectarse con otros sistemas energéticos remotos o contadores energéticos (solar térmico, fotovoltaico, Off-Peak).

ENTRADAS

- Digital 1 (DIG1). Entrada digital para solar térmico (solo para modelos LT-S). En presencia de un sistema solar térmico con centralita dedicada, esta puede conectarse al aparato para desactivar la bomba de calor cuando hay producción de energía a partir de fuente solar. Si se dispone de un contacto limpio que se cierra cuando el sistema solar está activo, es posible conectarlo a los dos conductores blanco y marrón del cable hexapolar suministrado con el aparato.

Configurar el parámetro P16 = 1 para activar el suplemento con solar térmico.

- Digital 2 (DIG2). Entrada digital para el fotovoltaico. En presencia de un sistema fotovoltaico conectado al sistema, es posible acumular energía bajo forma de agua caliente en los momentos de producción sobrante. Si se dispone de un contacto limpio, por ejemplo del inverter, que se cierra cuando hay producción de energía sobrante, es posible conectarlo a los dos conductores verde y amarillo del cable hexapolar suministrado con el aparato.

Configurar el parámetro P23 = 1 para activar el suplemento con fotovoltaico.

- Digital 3 (DIG3). Entrada para Off-Peak. Esta función, disponible solo en algunos países, permite activar el aparato solo en presencia de una señal proveniente del exterior, a una tarifa reducida. Si el contactor eléctrico dispone de un contacto limpio que se cierra cuando está disponible la tarifa reducida, es posible conectarlo a los dos conductores gris y rosa del cable hexapolar suministrado con el aparato.

Configurar el parámetro P24 = 1 para activar el Off-peak en modo ECO o P24 = 2 para activar el Off-peak en modo AUTO.

- Entrada digital (LPSW) para el flujostato de la bomba de circulación de agua caliente sanitaria/solar térmico (no suministrado).

- Entrada analógica (PT1000) para sonda colector solar.

SALIDAS

Salida relé 230 Vca - 16 A con contacto N.O. para bomba de circulación de agua caliente sanitaria/solar térmico.

Salida relé 230 Vca - 5 A con contacto N.O. para válvula de descarga / persiana colector solar.

Solo para modelos LT-S.

Nota: para más información sobre las conexiones remotas y la configuración del aparato con dichos sistemas consultar los apartados “6.5 Modos de funcionamiento” y “7.1.1 Lista de parámetros del aparato”.

Para la conexión a las entradas digitales el aparato se suministra con un cable adicional hexapolar ya conectado a la tarjeta electrónica de la interfaz de usuario (situado en el interior del aparato). Las conexiones remotas con sistemas energéticos están a cargo del instalador cualificado (cajas de conexión, bornes y cables de conexión).

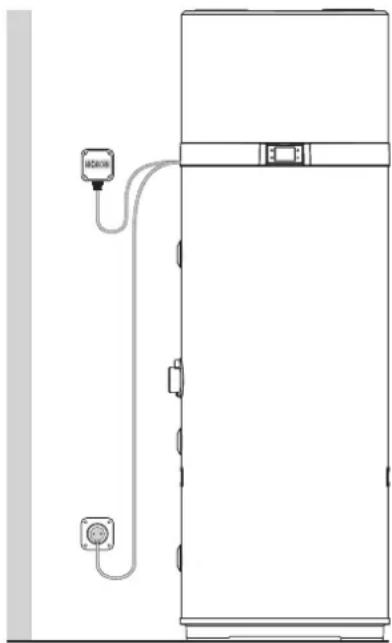

Las figuras siguientes ilustran un ejemplo de conexión remota (fig. 24 y fig. 25) que deberá tener una longitud máxima de 3 m.

fig. 24- Ejemplo de conexión remota

fig. 25

Para acceder al cable hexapolar para la conexión remota, quitar la tapa superior del boiler y llevar al exterior el cable ya presente dentro de la unidad a través del pasacable instalado en

la tapa posterior.

5.8 Esquema eléctrico

fig. 26- Esquema eléctrico del aparato

Descripción de las conexiones disponibles en la tarjeta de potencia

CN1 Sondas NTC aire, descarche, agua
CN2 No utilizable
CN3	Sonda para sistema solar térmico - Sólo modelos LT-S
CN4 No utilizable
CN5 Entradas digitales Solar, PV, Off-peak
CN6 Presostato de alta presión
CN7	Flujostato para bomba de circulación agua caliente sanitaria/solar térmico (no suministrado)
CN8 Control PWM ventilador electrónico (EC)
CN9+CN12 No utilizable
CN10 Alimentación ventilador EC, AC
CN11	Bomba de circulación agua caliente sanitaria/ solar térmico, válvula de descarga o persiana colector solar - Sólo modelos LT-S
CN13	Alimentación válvula de descarche a gas caliente

CN14 No utilizable
CN15 Alimentación compresor
CN16 Alimentación resistencia eléctrica
CN17 No utilizable
CN18 Alimentación principal
CN19 Conexiones de tierra
CN20	Alimentación a 230 Vca para convertidor ánodo a corriente impresa
CN21 Conexión con prueba de fin de línea/test
CN22 Conexión tarjeta WI-FI
CN23 Conexión interfaz de usuario
CN25 No utilizable

Para conectar al aparato un flujostato de seguridad para el circuito de recirculación de agua caliente/solar térmico, proceder de la siguiente manera (reservado sólo a personal técnico cualificado):

• Desconectar la alimentación eléctrica del aparato.
• Quitar la tapa superior del aparato y luego la tapa de la tarjeta de potencia.
• Desconectar el “puente” (bridge 1) del conector CN7 de la tarjeta de potencia, cortar por el medio el conductor que hace de puente y conectar un borne adecuado.
• Conectar un flujostato de tipo normalmente cerrado (N.C.) y conectar el conjunto a CN7.
• Reensamblar todos los plásticos y antes de alimentar el aparato asegurarse de que esté correctamente instalado.

Si se utiliza un flujostato de tipo normalmente abierto (N.O.) es necesario configurar el parámetro P15 = 1 (ver el apartado 7.1).

6. DESCRIPCIÓN DE LA INTERFAZ DE USUARIO Y FUNCIONAMIENTO DEL APARATO

fig. 27

Descripción Símbolo
Tecla “on/off” para encendido, puesta en standby del producto, desbloqueo de teclas, memorización de modificaciones
Tecla “set” para modificar el valor el parámetro y confirmar	SET
Tecla “incrementar”, para incrementar el valor set-point, parámetro o contraseña	+
Tecla “disminuir”, para reducir el valor set-point, parámetro o contraseña	-
Funcionamiento en bomba de calor (modo ECO)	HP
Funcionamiento en resistencia (modo eléctrico)
Modo automático	HP + JOO
Modo boost (los símbolos parpadean)	HP + JOO
Bloqueo teclas activo
Descarche
Protección antihielo
Ciclo anti-legionella
Modo vacaciones
Funcionamiento con franjas horarias
Ajuste del reloj (el símbolo parpadea)
Conectado con WI-FI(el símbolo parpadea en ausencia de conexión)
Modo fotovoltaico(con el símbolo intermitente el suplemento no está activo)
Modo solar térmico(con el símbolo intermitente el suplemento no está activo)
Fallo o protección activa
Modo Off-Peak (con el símbolo intermitente el aparato permanece en espera)

Descripción Símbolo
Tecla “on/off” para encendido, puesta en standby del producto, desbloqueo de teclas, memorización de modificaciones
Tecla “set” para modificar el valor el parámetro y confirmar	SET
Tecla “incrementar”, para incrementar el valor set-point, parámetro o contraseña	+
Tecla “disminuir”, para reducir el valor set-point, parámetro o contraseña	—
Funcionamiento en bomba de calor (modo ECO)	HP
Funcionamiento en resistencia (modo eléctrico)
Modo automático	HP + JOO
Modo boost (los símbolos parpadean)	HP + JOO
Bloqueo teclas activo
Descarche
Protección antihielo
Ciclo anti-legionella
Modo vacaciones
Funcionamiento con franjas horarias
Ajuste del reloj (el símbolo parpadea)
Conectado con WI-FI(el símbolo parpadea en ausencia de conexión)
Modo fotovoltaico(con el símbolo intermitente el suplemento no está activo)
Modo solar térmico(con el símbolo intermitente el suplemento no está activo)
Fallo o protección activa
Modo Off-Peak (con el símbolo intermitente el aparato permanece en espera)

La interfaz de usuario de este modelo de calentador está constituida por cuatro teclas capacitivas y por un display LED.

En cuanto se alimenta el calentador, las cuatro teclas se retroiluminan y todos los iconos y segmentos del display se encienden simultáneamente durante 3 segundos.

Durante el funcionamiento normal del producto, las tres cifras del display muestran la temperatura del agua en °C, medida con la sonda de agua superior si el parámetro P11 está en 1, o con la sonda de agua inferior si P11 = 0.

Durante la modificación del set-point del modo operativo seleccionado, en el display se visualiza la temperatura del set-point. Los iconos indican el modo operativo seleccionado, la presencia o ausencia de alarmas, el estado de la conexión Wi-Fi y otra información sobre el estado del producto.

6.1 Cómo encender y apagar el calentador y desbloquear las teclas

Cuando el calentador está correctamente alimentado, puede estar en "ON", en uno de los modos operativos disponibles (ECO, Automático, etc.) o en "standby".

En standby, las cuatro teclas capacitivas están retroiluminadas para resultar fácilmente visibles, el icono del Wi-Fi está encendido de acuerdo con el estado de la conexión con un router WiFi externo (no suministrado) y, en ausencia de alarmas o de protección antihielo activa, todos los otros iconos y los segmentos de las tres cifras están apagados.

Encendido

Con el calentador en standby y la función "bloqueo teclas" activa (icono del candado abajo a la izquierda encendido), es necesario primero "desbloquear" las teclas pulsando al menos 3 segundos la tecla ON/OFF (el icono del candado se apaga) y pulsar nuevamente 3 segundos la tecla ON/OFF para encender el calentador.

Apagado

Con el calentador encendido y la función "bloqueo teclas" activa, es necesario primero "desbloquear" las teclas pulsando al menos 3 segundos la tecla ON/OFF y pulsar nuevamente 3 segundos la tecla ON/OFF para apagar el calentador (puesta en standby).

En cualquier estado, después de 60 segundos desde la presión de cualquiera de las cuatro teclas de la interfaz de usuario, automáticamente se activa la función de bloqueo de las teclas, para evitar posibles interacciones con el calentador, por ejemplo por parte de niños, etc. Simultáneamente, la retroiluminación de las teclas y del display disminuye para reducir el consumo energético del aparato.

Al pulsar cualquiera de las cuatro teclas, la retroiluminación de las teclas y del display volverá inmediatamente a su nivel normal para una mejor visibilidad.

6.2 Ajuste del reloj

Con las teclas desbloqueadas, pulsar 3 segundos la tecla SET para entrar en el ajuste del reloj (el símbolo parpadea).

Ajustar la hora mediante las teclas "+" y "-" , pulsar "SET" para confirmar; ajustar los minutos.

Pulsar la tecla SET para confirmar y salir.

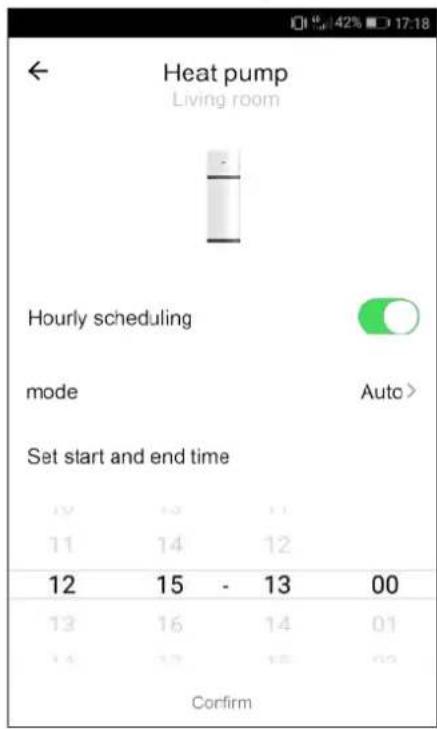

6.3 Configuración de las franjas horarias

Es necesario ajustar el reloj del aparato antes de activar las franjas horarias.

Seleccionar el modo de funcionamiento deseado y luego configurar las franjas horarias.

Las franjas horarias se pueden activar sólo en modo ECO - AUTOMÁTICO - BOOST - ELÉCTRICO y VENTILACIÓN.

Con las teclas desbloqueadas, pulsar simultáneamente 3 segundos la tecla SET y la tecla “-” para configurar las franjas horarias (se visualiza el símbolo 📊).

Ajustar la hora de encendido mediante las teclas “+” y “-”, pulsar “SET” para confirmar; ajustar los minutos.

Pulsar SET para confirmar y pasar a la configuración del horario de apagado.

Pulsar SET para confirmar y mediante las teclas “+” y “-” seleccionar el modo de funcionamiento que se desee para la franja horaria (ECO, AUTOMÁTICO, BOOST, ELÉCTRICO, VENTILACIÓN).

Pulsar SET para confirmar y salir.

Nota: al terminar la franja horaria el aparato se pone en stand-by y permanece en este estado hasta la próxima repetición de la franja horaria al día siguiente.

Para desactivar las franjas horarias hay que configurar los horarios de encendido y apagado a medianoche (el símbolo se apaga).

6.4 Configuración del set-point agua caliente

Es posible regular el set-point agua caliente en modo ECO, AUTOMÁTICO, BOOST y ELÉCTRICO.

Seleccionar el modo deseado mediante la tecla SET y regular el set-point mediante las teclas "+" y "-".

Pulsar la tecla SET para confirmar y para salir.

Modos	Set-point agua caliente
	Rango Default
ECO	38÷62°C	55 °C
AUTOMÁTICO	38÷62°C	55 °C
BOOST	38÷75°C*	55 °C
ELÉCTRICO	38÷75°C	55 °C

* En modo BOOST el valor máximo de set-point para la bomba de calor es 62°C. Por eso, si se configura un valor superior, éste deberá considerarse sólo para la resistencia eléctrica.

6.5 Modos de funcionamiento

Este calentador tiene los siguientes modos de funcionamiento

6.5.1 ECO

En el display se visualiza el símbolo HP

Con este modo se utiliza sólo la bomba de calor dentro de los límites de funcionamiento del producto para garantizar el máximo ahorro energético posible.

El encendido de la bomba de calor se produce en un lapso de 5 minutos después de seleccionar este modo o después del último apagado.

En caso de apagado, en un plazo de 5 minutos, la bomba de calor permanecerá encendida para garantizar al menos 5 minutos de funcionamiento continuo.

6.5.2 AUTOMÁTICO

En el display se visualiza el símbolo HP

Con este modo se utilizan la bomba de calor y, en caso de necesidad, la resistencia eléctrica dentro de los límites de funcionamiento del producto para garantizar el máximo confort posible. El encendido de la bomba de calor se produce en un lapso de 5 minutos después de seleccionar este modo o después del último apagado.

En caso de apagado, en un plazo de 5 minutos, la bomba de calor permanecerá encendida para garantizar al menos 5 minutos de funcionamiento continuo.

6.5.3 BOOST

En el display se visualizan los símbolos HP intermitentes.

Con este modo se utilizan la bomba de calor y la resistencia eléctrica dentro de los límites de funcionamiento del producto para garantizar un calentamiento más rápido.

El encendido de la bomba de calor se produce en un lapso de 5 minutos después de seleccionar este modo o después del último apagado.

En caso de apagado, en un plazo de 5 minutos, la bomba de calor permanecerá encendida para garantizar al menos 5 minutos de funcionamiento continuo.

La resistencia eléctrica se enciende inmediatamente.

6.5.4 ELÉCTRICO

En el display se visualiza el símbolo

Con este modo se utiliza sólo la resistencia eléctrica dentro de los límites de funcionamiento del producto y es útil en situaciones de bajas temperaturas del aire de entrada.

6.5.5 VENTILACIÓN

En el display se visualiza la indicación FRn

Con este modo se utiliza sólo el ventilador electrónico interno

del aparato; es útil si se desea activar la recirculación del aire del ambiente de instalación.

El ventilador se regula en automático a la velocidad mínima.

6.5.6 VACACIONES

En el display se visualiza el símbolo.

Este modo es útil en caso de ausencias limitadas, para encontrar el aparato en funcionamiento en modo automático.

Mediante las teclas + y - es posible programar los días de ausencia en los que se desea que el aparato permanezca en stand-by.

Pulsar SET y luego on/off para confirmar.

6.5.7 Modo Solar HP oHP

(Sólo modelos LT-S)

Cuando desde el menú instalador se activa el modo solar, están disponibles sólo ECO - AUTOMÁTICO - VACACIONES.

Cuando el símbolo parpadea, el modo solar no está en funcionamiento y el aparato funciona en el modo configurado, ECO, AUTOMÁTICO o VACACIONES.

Cuando el símbolo está encendido, se utiliza la energía producida por el sistema solar para calentar el agua dentro del depósito mediante la serpentina solar.

6.5.8 Modo Fotovoltaico HP + o HP

Cuando desde el menú instalador se activa el modo fotovoltaico, están disponibles sólo ECO - AUTOMÁTICO - VACACIONES.

Cuando el símbolo parpadea, el modo fotovoltaico no está en funcionamiento y el aparato funciona en el modo configurado, ECO, AUTOMÁTICO o VACACIONES.

Cuando el símbolo está encendido, se utiliza la energía producida por el sistema fotovoltaico para calentar el agua dentro del depósito.

Si se selecciona el modo ECO, la bomba de calor funcionará hasta alcanzar el set-point configurado para este modo, superado el cual se enciende la resistencia eléctrica hasta alcanzar el set-point del fotovoltaico configurado en el menú instalador.

Si se selecciona el modo AUTOMÁTICO, la resistencia se puede encender incluso antes de alcanzar el set-point de este modo, si las condiciones lo requieren.

Cuando desde el menú instalador se activa el modo fotovoltaico, están disponibles sólo ECO - AUTOMÁTICO.

Cuando el símbolo 📍 parpadea, el modo Off-Peak no está en funcionamiento; el aparato permanece en estado de espera y la bomba de calor y la resistencia están apagadas.

Cuando el símbolo está encendido, el aparato funciona en el modo configurado, ECO o AUTOMÁTICO.

6.6 Funciones suplementarias

6.6.1 Anti-Legionella

En el display se visualiza el símbolo

Cada dos semanas, a la hora programada, se ejecuta un ciclo de calentamiento del agua dentro del depósito, mediante la resistencia eléctrica, hasta alcanzar la temperatura anti-legionella, que se mantiene durante el tiempo programado.

Si al alcanzar la temperatura anti-legionella el ciclo no se ejecuta correctamente en un plazo de 10 horas, se interrumpe y se vuelve a ejecutar después de 2 semanas.

Si la solicitud de ejecución de la función anti-legionella se produce con el modo VACACIONES seleccionado, el ciclo anti-legionella se ejecutará inmediatamente a la reactivación del aparato después de los días de ausencia programados.

Parámetros anti-legionella Rango Default
Setpoint temperatura anti-legionella (P3) 50	÷ 75°C 75 °C
Duración del ciclo anti-legionella (P4) 0÷90	min 30 min
Hora de activación ciclo anti-legionella (P29)	0÷23 h	23 h

6.6.2 Función descarche

En el display se visualiza el símbolo

Este aparato dispone de una función de descarche automático del evaporador, que se activa cuando las condiciones operativas lo requieren, durante el funcionamiento de la bomba de calor.

El descarche se efectúa mediante la inyección de gas caliente en el evaporador, que permite descongelarlo rápidamente.

Durante el descarche, la resistencia eléctrica del aparato está apagada, salvo que se haya elegido otra configuración en el menú instalador (parámetro P6).

La duración máxima del descarche es de 8 minutos.

6.6.2.1 Protección antihielo

En el display se visualiza el símbolo

Esta protección evita que la temperatura del agua dentro del depósito alcance valores próximos a cero.

Con el aparato en modo stand-by, cuando la temperatura del agua dentro del depósito es inferior o igual a 5°C (parámetro configurable mediante menú instalador), se activa la función antihielo que enciende la resistencia eléctrica hasta llegar a 12°C (parámetro configurable en el menú instalador).

6.7 Control del aparato mediante APP

Este calentador dispone de un módulo WiFi integrado en el producto que se puede conectar con un router WiFi externo (no suministrado) y puede ser controlado mediante una APP desde un smartphone.

Según se disponga de un smartphone con sistema operativo Android® o iOS®, mediante la app dedicada.

Descargar e instalar la app "EGEA Smart"

EGEA Smart

Iniciar la app "EGEA Smart" desde el smartphone presionando el icono ilustrado más arriba.

Registro de usuario

Para utilizar por primera vez la aplicación "EGEA Smart" es necesario el registro del usuario: crear una nueva cuenta → introducir número de móvil/dirección de e-mail → introducir el código de verificación y crear la contraseña → confirmar.

Pulsar la tecla Registrar para efectuar el registro e introducir el número de móvil o la dirección de e-mail para obtener el código de verificación necesario para el registro.

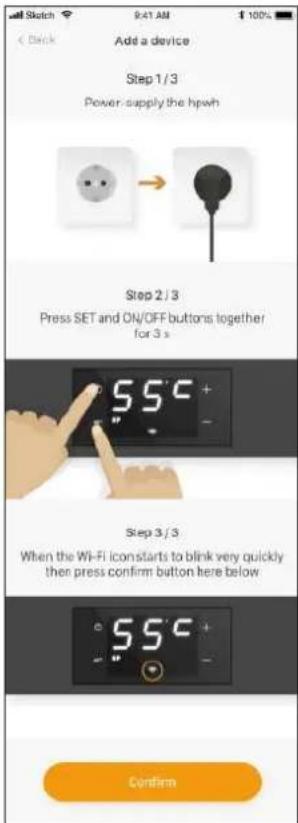

Pulsar la tecla "+" arriba a la derecha para seleccionar el modelo de calentador entre versión mural o de pie.

Asegurarse de que el aparato esté alimentado.

Con las teclas desbloqueadas pulsar simultáneamente la tecla SET + 5 segundos. Cuando el símbolo del WiFi en el display del aparato parpadee rápidamente, pulsar la tecla de confirmación en la app.

Seleccionar la red WiFi, introducir la contraseña de la red con la que se desee conectar el aparato y pulsar Confirmar en la app.

Esperar hasta que el aparato se conecte con el router.

Si el procedimiento de conexión con el router WiFi se ejecuta correctamente, el dispositivo aparecerá añadido como se ilustra a continuación.

fig. 34

Pulsar el icono del aparato para acceder al panel de control.

fig. 35

Pulsar el símbolo para seleccionar, por ejemplo, el modo operativo automático.

fig. 36

Las franjas horarias se pueden activar en cualquier modo operativo, excepto VACACIONES, pulsando el símbolo

A continuación pulsar el símbolo de la imagen siguiente.

Configurar el modo operativo que se desee durante el funcionamiento con franjas horarias y la hora de encendido y apagado del aparato, y pulsar la tecla Confirmar.

Pulsar la tecla Volver arriba a la izquierda.

fig. 38

la franja horaria el aparato está en stand-by, y se visualiza esta pantalla.

El modo Vacaciones se puede activar en cualquier modo operativo pulsando el símbolo. A continuación pulsar el símbolo de la imagen siguiente.

Con el funcionamiento con franjas horarias activado, fuera de

Configurar el número de días de ausencia y pulsar Confirmar.

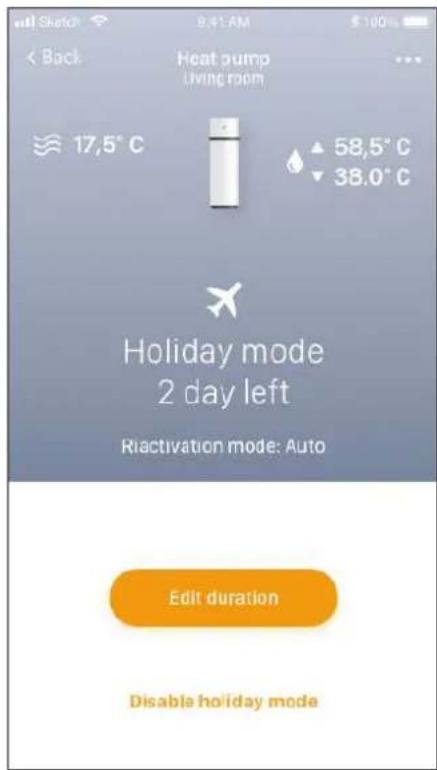

Para inhabilitar el modo Vacaciones antes de su término, pulsar la tecla "inhabilitar".

fig. 42

Pulsar Confirmar en la pantalla siguiente.

Con la App es posible apagar el aparato pulsando el símbolo on/off 🔒 (el símbolo es de color naranja cuando el aparato está encendido)

6.8 Fallos/Protección

Este aparato dispone de un sistema de autodiagnóstico que cubre algunos posibles fallos o protecciones contra anomalías de funcionamiento mediante: detección, señalización y adopción de un procedimiento de emergencia hasta la resolución de la anomalía.

Fallo/Protección Código de error Indicación en el display
Fallo sonda inferior depósito P01		i + P01
Fallo sonda superior depósito P02		i + P02
Fallo sonda descarche P03		i + P03
Fallo sonda aire de entrada P04		i + P04
Fallo sonda entrada evaporador P05		i + P05
Fallo sonda salida evaporador P06		i + P06
Fallo sonda impulsión compresor P07		i + P07
Fallo sonda colector solar P08		i + P08
Protección contra alta presión E01		i + E01
Alarma circuito recirculación/solar E02		i +E02
Alarma temperatura no adecuada para funcionamiento en bomba de calor(Con la alarma activa el calentamiento del agua se produce sólo con la resistencia eléctrica)	PA	i +PA
Ausencia de comunicación (con la alarma activa el aparato no funciona)	E08	i + E08
Fallo ventilador electrónico	E03	i + E03

Si ocurre alguna de las averías mencionadas, es necesario contactar con la asistencia técnica del fabricante indicando el código de error visualizado en el display o en la APP para smartphone.

7. PUESTA EN MARCHA

ATENCIÓN: comprobar que el aparato se haya conectado al cable de tierra.

ATENCIÓN: comprobar que la tensión de línea sea del valor indicado en la placa del aparato.

Para la puesta en servicio realizar las siguientes operaciones:

• Llenar completamente el depósito utilizando el grifo de entrada y comprobar que no se produzcan pérdidas de agua por las juntas y los empalmes.
• No superar la presión máxima admitida indicada en la sección "Datos técnicos generales".
• Controlar el funcionamiento de las protecciones del circuito hidráulico.
• Conectar la clavija del aparato a la toma de alimentación.
• Al introducir la clavija, el boiler se pondrá en stand-by; el display permanece apagado; se enciende la tecla de encendido.
• Pulsar la tecla de encendido. El aparato se activa en modo "ECO" (configuración de fábrica).

En caso de corte de suministro eléctrico, al restablecimiento, el aparato se vuelve a poner en marcha en el modo operativo anterior al corte.

7.1 Interrogación y modificación de los parámetros de funcionamiento

Este aparato tiene dos menús, respectivamente para la consulta y para la modificación de los parámetros de funcionamiento (ver "7.1.1 Lista de parámetros del aparato").

Con el aparato en funcionamiento es posible consultar libremente los parámetros en cualquier momento, desbloqueando las teclas (ver "6.1 Cómo encender y apagar el calentador y desbloquear las teclas") y pulsando simultáneamente 3 segundos "SET" y "+" En el display se visualiza la etiqueta del primer parámetro mediante la letra "A". Al pulsar la tecla "+" se visualiza el valor de ésta; pulsando nuevamente esta tecla se visualiza la etiqueta del segundo parámetro "B", y así sucesivamente. Con las teclas "+" y "-" es posible desplazarse por la lista de parámetros.

Pulsar la tecla ON/OFF para salir.

Si se desea modificar uno o varios parámetros de funcionamiento, esto es posible sólo con el aparato en stand-by, introduciendo la contraseña.

NOTA: "El uso de la contraseña está reservado a personal cualificado; toda eventual consecuencia derivada de configuraciones incorrectas de los parámetros estará exclusivamente a cargo del cliente. Eventuales intervenciones requeridas por el cliente a un Centro de asistencia

técnica autorizado FERROLI durante el período de garantía convencional por problemas de producto debidos a una configuración errónea de los parámetros protegidos por contraseña estarán excluidas de la garantía convencional."

Con las teclas desbloqueadas, sólo en stand-by, pulsar simultáneamente 3 segundos la tecla "SET" y "+" para entrar en el menú de modificación de los parámetros del aparato (protegido por contraseña: 35). En el display se visualizan las dos cifras "00". Pulsar la tecla "SET". La cifra "0" del lado izquierdo parpadea; con "+" y "-" seleccionar el primer número a introducir (3) y pulsar "SET" para confirmar. Proceder de la misma manera con la segunda cifra (5).

Si la contraseña es correcta se visualiza el parámetro P1. Pulsando la tecla "+" se visualiza el valor predeterminado de este parámetro, que se puede modificar pulsando SET, y mediante las teclas "+" y "-" es posible modificar el valor dentro del rango admisible para este parámetro. Pulsar SET para confirmar, y la tecla "+" para continuar con los otros parámetros. Después de modificar los parámetros deseados, pulsar la tecla on/off para guardar y salir.

El aparato se vuelve a poner en stand-by.

7.1.1 Lista de parámetros del aparato

Parámetro Descripción Rango Default Notas
A Temperatura sonda inferior depósito -30÷99°C Valor medido No modificable
B Temperatura sonda superior depósito -30÷99°C Valor medido No modificable
C Temperatura sonda descarche -30÷99°C Valor medido No modificable
D Temperatura sonda aire de entrada -30÷99°C Valor medido No modificable
E	Temperatura sonda entrada evaporador	-30÷99°C	Valor medido / “0°C” si P33 = 0	No modificable (1)
F	Temperatura sonda salida evaporador	-30÷99°C	Valor medido / “0°C” si P33 = 0	No modificable (1)
G	Temperatura de envío del compresor	0÷125°C	Valor medido / “0°C” si P33 = 0	No modificable (1)
H	Temperatura sonda colector solar (PT1000)	0÷150°C	Valor medido / “0°C” si P16 = 2	No modificable (2)
I	Pasos de apertura EEV	30÷500	Valor medido o valor de P40 si P39 = 1	No modificable (1)
J	Versión firmware tarjeta de potencia	0÷99	Valor actual	No modificable
L	Versión firmware de la interfaz de usuario	0÷99	Valor actual	No modificable
P1	Histéresis en sonda inferior depósito para funcionamiento bomba de calor	2÷15°C	7 °C	Modificable
P2	Retraso de encendido resistencia eléctrica	0÷90 min	6 min	Función excluida
P3	Set-point temperatura anti-legionella	50°C÷75°C	75 °C	Modificable
P4	Duración anti-legionella	0÷90 min	30 min	Modificable
P5	Modo descarche	0 = parada compresor1 = gas caliente	1	Modificable
P6	Uso de la resistencia eléctrica durante el descarche	0 = apagada1 = encendida	0	Modificable
P7	Intervalo entre ciclos de descarche	30÷90 min	45 min	Modificable
P8	Temperatura inicio descarche	-30÷0°C	-2 °C	Modificable
P9	Temperatura fin descarche	2÷30°C	3 °C	Modificable
P10	Duración máxima ciclo de descarche	3min÷12min	8 min	Modificable
P11	Temperatura sonda depósito visualizada en el display	0 = inferior1 = superior	1	Modificable
P12	Tipo de funcionamiento de la bomba externa	0 = función excluida1 = función recirculación2 = función solar	1	Modificable
P13	Tipo de funcionamiento de la bomba de recirculación de agua caliente	0 = funcionamiento con HP1 = funcionamiento continuo	0	Modificable
P14	Tipo de ventilador del evaporador (EC; AC; AC dos velocidades)	0 = EC1 = AC2 = AC dos velocidades	0	Modificable
P15	Tipo de flujostato de seguridad para circuito de recirculación agua caliente / solar	0 = NC1 = NO	0	Modificable
P16	Suplemento solar térmico	0 = función excluida1 = funcionamiento con DIG12 = control sistema solar térmico	0	Modificable (2)
P17	Retraso activación bomba de calor después de DIG.1 en modo solar = 1 (con DIG1)	10÷60min	20 min	Modificable (2)
P18	Temperatura sonda inferior depósito para parada bomba de calor en modo solar = 1 (con DIG.1)	20÷60°C	40 °C	Modificable (2)
P19	Histéresis para encendido bomba en modo solar = 2 (control sistema solar térmico)	5÷20°C	10 °C	Modificable (2)
P20	Temperatura disparo válvula de descarga / persiana solar en modo solar = 2 (control sistema solar térmico)	100÷150°C	140 °C Modificable (2)
P21	Temperatura sonda inferior depósito para parada bomba de calor en modo fotovoltaico	30÷70°C 62 °C Modificable
P22	Temperatura sonda superior depósito para parada resistencia en modo fotovoltaico	30÷80°C 75 °C Modificable
P23 Suplemento fotovoltaico		0 = función excluida1 = habilitado	0 Modificable
P24 Modo operativo durante Off-peak		0 = función excluida1 = ECO2 = Automático	0 Modificable
P25 Offset para sonda superior depósito -25÷25°C 0 °C Modificable
P26 Offset para sonda inferior depósito -25÷25°C 0 °C Modificable
P27 Offset para sonda aire de entrada -25÷25°C 0 °C Modificable
P28 Offset para sonda descarche -25÷25°C 0 °C Modificable
P29	Hora de activación ciclo anti-legionella	0÷23 horas	23 horas	Modificable
P30	Histéresis en sonda superior depósito para funcionamiento resistencia eléctrica	2÷20°C	7 °C Modificable
P31	Tiempo de trabajo de la bomba de calor en modo Automático para el cálculo de la velocidad de calentamiento	10÷80 min	30 min	Modificable
P32	Umbral en sonda inferior depósito para encendido resistencia eléctrica en modo Automático	0÷20°C	4 °C Modificable
P33 Uso EEV		0 = no utilizada1 = utilizada	0 Modificable (1)
P34	Intervalo cálculo recalentamiento para EEV con control automático	20÷90s	30 s	Modificable (1)
P35	Setpoint recalentamiento para EEV con control automático	-8÷15°C	4 °C Modificable (1)
P36	Setpoint anti-recalentamiento para EEV con control automático	60÷110°C	88 °C Modificable (1)
P37	Step apertura EEV durante el descarche (x10)	5÷50	15	Modificable (1)
P38	Step apertura mínima EEV con control automático (x10)	3~45	9 Modificable (1)
P39 Modo de control EEV		0= automático1 = manual	0 Modificable (1)
P40	Step apertura inicial EEV con control automático / setpoint apertura EEV con control manual (x10)	5÷50	25	Modificable (1)
P41	AKP1 umbral para ganancia KP1	-10÷10°C	-1	Modificable (1)
P42	AKP2 umbral para ganancia KP2	-10÷10°C	0	Modificable (1)
P43	AKP3 umbral para ganancia KP3	-10÷10°C	0	Modificable (1)
P44	Ganancia EEV KP1	-10÷10	2	Modificable (1)
P45	Ganancia EEV KP2	-10÷10	2	Modificable (1)
P46	Ganancia EEV KP3	-10÷10	1	Modificable (1)
P47	Temperatura máxima aire de entrada para funcionamiento en bomba de calor	30÷50°C 38 °C Modificable
P48	Temperatura mínima aire de entrada para funcionamiento en bomba de calor	-10÷10°C -7 °C	Modificable
P49	Umbral temperatura aire de entrada para configuración velocidad ventilador electrónico o AC dos velocidades	10÷40°C 25 °C Modificable
P50	Temperatura sonda inferior depósito para protección antihielo	0÷15°C 12 °C Modificable
P51	Setpoint velocidad superior ventilador evaporador EC	60÷100 % 65% Modificable
P52	Setpoint velocidad inferior ventilador evaporador EC	10÷60 % 40% Modificable

(1) = NO SE PUEDE UTILIZAR PARA ESTE EQUIPO

(2) = SÓLO PARA MODELOS "LT-S"

8. BÚSQUEDA DE AVERÍAS

Si el aparato no funciona correctamente, aunque no haya señales de alarma, antes de contactar con la asistencia técnica del fabricante, se recomienda seguir estas indicaciones.

Anomalía Acción recomendada
El aparato no se enciende	Comprobar que el producto esté efectivamente alimentado por la red eléctrica.Desconectar y reconectar el aparato después de unos minutos.Verificar el estado del cable de alimentación dentro del producto (solamente para el instalador).Comprobar que el fusible de la tarjeta de potencia esté íntegro. En caso contrario, sustituirlo con un fusible de 5A de tipo retardado certificado IEC-60127-2/II (solamente para el instalador).
No es posible calentar el agua mediante la bomba de calor en modo ECO o AUTOMÁTICO	Apagar el aparato y encenderlo después de unas horas.Desconectar el aparato de la red eléctrica y descargar parte del agua contenida en el depósito (aprox. el 50%), recargarlo y encender nuevamente el aparato en modo ECO (solamente para el instalador).
La bomba de calor permanece activa, nunca se detiene.	Comprobar, sin hacer gotear agua caliente del producto, que en unas horas el calentamiento mediante la bomba de calor se haga efectivo.
No es posible calentar el agua mediante la resistencia eléctrica integrada en modo AUTOMÁTICO	Apagar el aparato y verificar el estado del termostato de seguridad de la resistencia entro del aparato; en caso de necesidad, restablecerlo. Encender el aparato en modo AUTOMÁTICO (solamente para el instalador).Desconectar el aparato de la red eléctrica y descargar parte del agua contenida en el depósito (aprox. el 50%), recargarlo y encender nuevamente el aparato en modo AUTOMÁTICO (solamente para el instalador).Entrar en el menú instalador e incrementar el valor del parámetro P32, por ejemplo a 7°C (solamente para el instalador).Comprobar que el termostato de seguridad de la resistencia eléctrica no se haya disparado (ver 8.2)
No es posible controlar el producto mediante la APP	Verificar la presencia de la red WiFi, por ejemplo mediante smartphone, y ejecutar nuevamente el procedimiento de configuración con el router. Asegurarse de que el símbolo del WiFi en el display esté encendido fijo.

8.1 Sustitución del fusible de la tarjeta de potencia

Proceder de la siguiente manera (reservado sólo a personal técnico cualificado):

• Desconectar la alimentación eléctrica del aparato.
• Quitar la tapa superior del aparato y luego la tapa de la tarjeta de potencia.
• Quitar el capuchón del fusible y el fusible ayudándose con un destornillador adecuado.
• Instalar un fusible nuevo de 5 A de tipo retardado certificado IEC 60127-2/II y colocar el capuchón de protección.
• Reensamblar todos los plásticos y antes de alimentar el aparato asegurarse de que esté correctamente instalado.

8.2 Restablecimiento del termostato de seguridad de la resistencia eléctrica

Este aparato tiene un termostato de seguridad con restablecimiento manual conectado en serie a la resistencia eléctrica sumergida en agua, que interrumpe la alimentación en caso de sobretemperatura en el interior del depósito.

Si es necesario, proceder de la siguiente manera para restablecer el termostato (reservado sólo a personal técnico cualificado):

• Desconectar el producto de la toma de alimentación eléctrica.
• Desmontar eventuales canalizaciones del aire.
• Quitar la tapa superior desenroscando los tornillos de bloqueo (fig. 45).
• Quitar el panel frontal y restablecer manualmente el termostato de seguridad que se ha disparado (fig. 46). En caso de

disparo, el perno central del termostato sobresale unos 2 mm.

- Colocar la tapa superior.

fig. 45- Desmontaje de la tapa superior

fig. 46- Desmontaje del panel frontal

ATENCIÓN: el disparo del termostato de seguridad puede obedecer a un fallo ligado a la tarjeta de control o a la ausencia de agua en el depósito.

¡ATENCIÓN! Las reparaciones en partes que cumplen funciones de seguridad pueden comprometer el funcionamiento seguro del aparato. Sustituir los elementos defectuosos sólo con repuestos originales.

NOTA: el disparo del termostato excluye el funcionamiento de la resistencia eléctrica pero no el sistema con bomba de calor dentro de los límites de funcionamiento permitidos.

¡ATENCIÓN! Si no se logra resolver la anomalía, apagar el aparato y contactar con el servicio de asistencia técnica comunicando el modelo del producto adquirido.

9. MANTENIMIENTO

ATENCIÓN: las reparaciones del aparato deben ser realizadas por personal cualificado. Una reparación incorrecta puede implicar peligros para el usuario. Si el aparato necesita reparaciones, contactar con el servicio de asistencia.

ATENCIÓN: antes de emprender cualquier trabajo de mantenimiento asegurarse de que el aparato no esté alimentado eléctricamente. Para cada operación de mantenimiento o limpieza es necesario desconectar la alimentación eléctrica.

9.1 Verificación/sustitución del ánodo sacrificial

El ánodo de magnesio (Mg), llamado también ánodo "sacrificial", evita que eventuales corrientes parásitas que se generan dentro del boiler puedan desatar procesos de corrosión de la superficie.

El magnesio es un metal de carga débil respecto del material de revestimiento interno del boiler, por lo que atrae las cargas negativas que se forman con el calentamiento del agua y se consume. Es decir que el ánodo se “sacrifica”, corroyéndose en lugar del depósito. El boiler dispone de dos ánodos, uno montado en la parte inferior del depósito y otro en la parte superior (área más expuesta a corrosión).

La integridad de los ánodos de Mg se debe comprobar al menos cada dos años (pero mejor una vez al año). La operación debe ser realizada por personal cualificado.

Antes de realizar la verificación es necesario:

- Cerrar la entrada del agua fría.

- Vaciar el boiler (ver el apartado "9.2 Vaciado del boiler"). - Desenroscar el ánodo superior y fijarse si está corroído; si la corrosión afecta más de 2/3 de la superficie del ánodo, sustituirlo.

Los ánodos tienen una junta de retén; para evitar pérdidas de agua se recomienda utilizar un sellador anaeróbico para roscas apto para el uso en sistemas termosanitarios. Las juntas se deben cambiar por juntas nuevas a cada verificación o sustitución de los ánodos.

9.2 Vaciado del boiler

Si el boiler no se va a utilizar, sobre todo en presencia de bajas temperaturas, es conveniente vaciarlo.

Para el aparato en cuestión es suficiente desconectar el empalme de entrada del agua (ver el apartado). Como alternativa, durante la realización del sistema, se puede prever la instalación de un grifo de descarga con manguera.

NOTA: recordar vaciar el sistema en caso de bajas temperaturas para evitar fenómenos de congelación.

10. ELIMINACIÓN

Al final de su vida útil, las bombas de calor se deben eliminar de conformidad con las normas vigentes.

ATENCIÓN: este aparato contiene gases fluorados con efecto invernadero incluidos en el protocolo de Kyoto. El mantenimiento y la eliminación deben ser efectuados por personal cualificado.

INFORMACIÓN PARA LOS USUARIOS

De conformidad con las Directivas 2011/65/EU y 2012/19/EU sobre la reducción del uso de sustancias peligrosas en los aparatos eléctricos y electrónicos y la eliminación de los desechos.

El símbolo del contenedor tachado aplicado al aparato o al embalaje indica que, al final de su vida útil, el aparato se debe eliminar separadamente de los otros desechos.

El usuario deberá entregar el aparato en centros de recogida selectiva de desechos de aparatos eléctricos y electrónicos o bien en la tienda donde adquiera otro aparato de tipo equivalente, en la proporción de uno a uno.

La recogida selectiva para el posterior reciclado, el tratamiento o la eliminación compatible con el medio ambiente ayuda a evitar efectos negativos en el medio ambiente y en la salud y favorece la reutilización o el reciclado de los materiales que componen el aparato.

La eliminación ilegal del producto por parte del usuario conlleva la aplicación de las sanciones administrativas establecidas por la normativa vigente.

Principales materiales de composición del aparato:

- acero

- cobre

- magnesio

- aluminio

- plástico

- poliuretano

1. FICHA PRODUCTO

Descripciones u.m. 200 LT-S 260 LT-S 200 LT 260 LT
Perfil de carga declarado L XL L XL
Clase de eficiencia energética de calentamiento del agua en condiciones climáticas medias		A+ A+ A+ A+
Eficiencia energética de calentamiento del agua en % en condiciones climáticas medias	%	135	139	135	139
Consumo anual de energía en kWh en términos de energía final en condiciones climáticas medias	kWh	758	1203	758	1203
Ajuste de temperatura del termostato del calentador	°C	55	55	55	55
Nivel de potencia sonora Lwa interior en dB	dB	50	50	50	50
El calentador puede funcionar sólo durante las horas muertas		NO	NO	NO	NO
Eventuales precauciones específicas a adoptar en el momento del montaje, la instalación y el mantenimiento del calentador		Ver el manual
Eficiencia energética de calentamiento del agua en % en condiciones climáticas más frías	%	105	100	105	100
Eficiencia energética de calentamiento del agua en % en condiciones climáticas más cálidas	%	147	148	147	148
Consumo anual de energía en kWh en términos de energía final en condiciones climáticas más frías	kWh	979	1672	979	1672
Consumo anual de energía en kWh en términos de energía final en condiciones climáticas más cálidas	kWh	698	1132	698	1132
Nivel de potencia sonora Lwa exterior en dB	dB	49	49	49	49

Certificado de garantía

Esta garantía es válida para los equipos destinados a ser comercializados, vendidos e instalados sólo en el territorio español

FÉRROLI ESPAÑA, S.L.U. garantiza las calderas y quemadores que suministra de acuerdo con la Real Decreto Legislativo 1/2007 de 16 de noviembre, por el que se aprueba el texto refundido de la Ley General para la Defensa de los Consumidores y Usuarios y otras leyes complementarias.

El período de garantía de dos años indicado en dicho R.D. comenzará a contar desde la Puesta en Servicio por nuestro Servicio Técnico Oficial o, en su defecto, a partir de la fecha de compra.

Dicha garantía tiene validez solo y exclusivamente para las calderas y quemadores vendidos e instalados en el territorio español.

GARANTÍA COMERCIAL

Adicionalmente FÉRROLI ESPAÑA, S.L.U. garantiza en las condiciones y plazos que se indican, la sustitución sin cargo de los componentes, siendo por cuenta del usuario la mano de obra y el desplazamiento:

- Cuerpo de las calderas de chapa: Un año (no incluye mano de obra ni desplazamiento).

- Cuerpo de las calderas de hierro fundido: Un año cada elemento (no incluye mano de obra ni desplazamiento).

- Cuerpo de cobre de las calderas murales: Un año (no incluye mano de obra ni desplazamiento).

- Acumuladores de los grupos térmicos (montados en calderas): Tres años (no incluye mano de obra ni desplazamiento). Esta garantía comercial es válida siempre que se realicen las operaciones normales de mantenimiento descritas en las instrucciones técnicas suministradas con los equipos.

La garantía no cubre las incidencias producidas por:

- Transporte no efectuado a cargo de la empresa.

- Manipulación del producto por personal ajeno a FÉRROLI ESPAÑA, S.L.U. durante el período de garantía.

- Si el montaje no respeta las instrucciones que se suministran en la máquina.

- La instalación de la máquina no respeta las Leyes y Reglamentaciones en vigor (electricidad, hidráulicas, combustibles, etc.).

- Defectos de instalación hidráulica, eléctrica, alimentación de combustible, de evacuación de los productos de la combustión, chimeneas y desagües.

- Anomalías por incorrecto tratamiento del agua de alimentación, por tratamiento desincrustante mal realizado, etc.

- Anomalías causadas por condensaciones.

- Anomalías por agentes atmosféricos (hielos, rayos, inundaciones, etc.) así como por corrientes erráticas.

- Corrosiones por causas de almacenamiento inadecuado.

El material sustituido en garantía quedará en propiedad de FÉRROLI ESPAÑA, S.L.U.

NOTA: Es imprescindible la cumplimentación de la totalidad de los datos en el Certificado de Funcionamiento. Las posibles reclamaciones deberán efectuarse ante el organismo competente en esta materia.

Sede Central y Fábrica:

Polígono Industrial de Villayuda

Apartado de Correos 267 - 09007 Burgos

Tel. [phone] • Fax [phone]

e.mail: [e-mail]

http://www.ferroli.es

Dirección Comercial:

Avda. Italia, 2

28820 Coslada (Madrid)

Tel. [phone] • Fax [phone]

e.mail: [e-mail]

Jefaturas Regionales de Ventas

CENTRO Tel.: [phone] - Fax: [phone] e.mail: [e-mail]

CENTRO - NORTE Tel.: [phone] - Fax: [phone] e.mail: [e-mail]

NOROESTE

LEVANTE - CANARIAS

NORTE

CATALUÑA - BALEARES

ANDALUCIA

Tel.: [phone] - Fax: [phone]

Tel.: [phone] - Fax: [phone]

Tel.: [phone] - Fax: [phone]

Certificado de garantía

Rellene el cupón incluido
