MODE D'EMPLOI FAHE 18 B2 PARKSIDE
Traduction des instructions d'origine
DE AT CH
AKKU-HOCHENTASTER
Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
DE AT CH
FR / BE Traduction des instructions d'origine Page 1
Avertissements de sécurité généraux pour l'outil 4
- Sécurité de la zone de travail 4
- Sécurité électriche 5
- Sécurité des personnes 5
- Utilisation et entretien de l'outil électricque 5
- Utilisation et entretien de l'outil sur accu 6
- Service après-venture 6
Consignes de sécurité spécifiques à l'élagueurse 6
Mesures de précaution contre le rebond 7
Consignes de sécurité approfondies 8
Consignes de sécurité relatives aux chargeurs 9
Accessoires / equipments supplémentaires d'origine 9
Avant la mise en service 9
Recharger le bloc d'accu (voir fig. A) 9
Introduire le bloc d'accu dans l'appareil / I'en refirer 10
Vérifier l'etat de l'accu 10
Fixation/montage de la bandouliere 10
Montage de la chaîne de scie et de la lame 10
Tendre et contrôler la chaine de scie 10
Lubrification de la chaine 11
Affutage de la chaine de scie 11
Mise en service 11
Allumer/eteindre l'appareil 1 1
Vérifiez l'huilage automatique 11
Ajuster la perché telescopique 11
Techniques de coupe 12
Travailler en toute sécurité 12
Transport et stockage 1
Nettoyage et maintenance 13
Résolution de problèmes sur l'élagueurse 14
Intervalles de maintenance pour I'elagueuse 14
Commande de pieces de rechange 14
Mise au rebut 15
Annexe 15
Garantie 15
Service après-vente 16
Importateur 16
Traduction de la déclaration de conformité originale 16

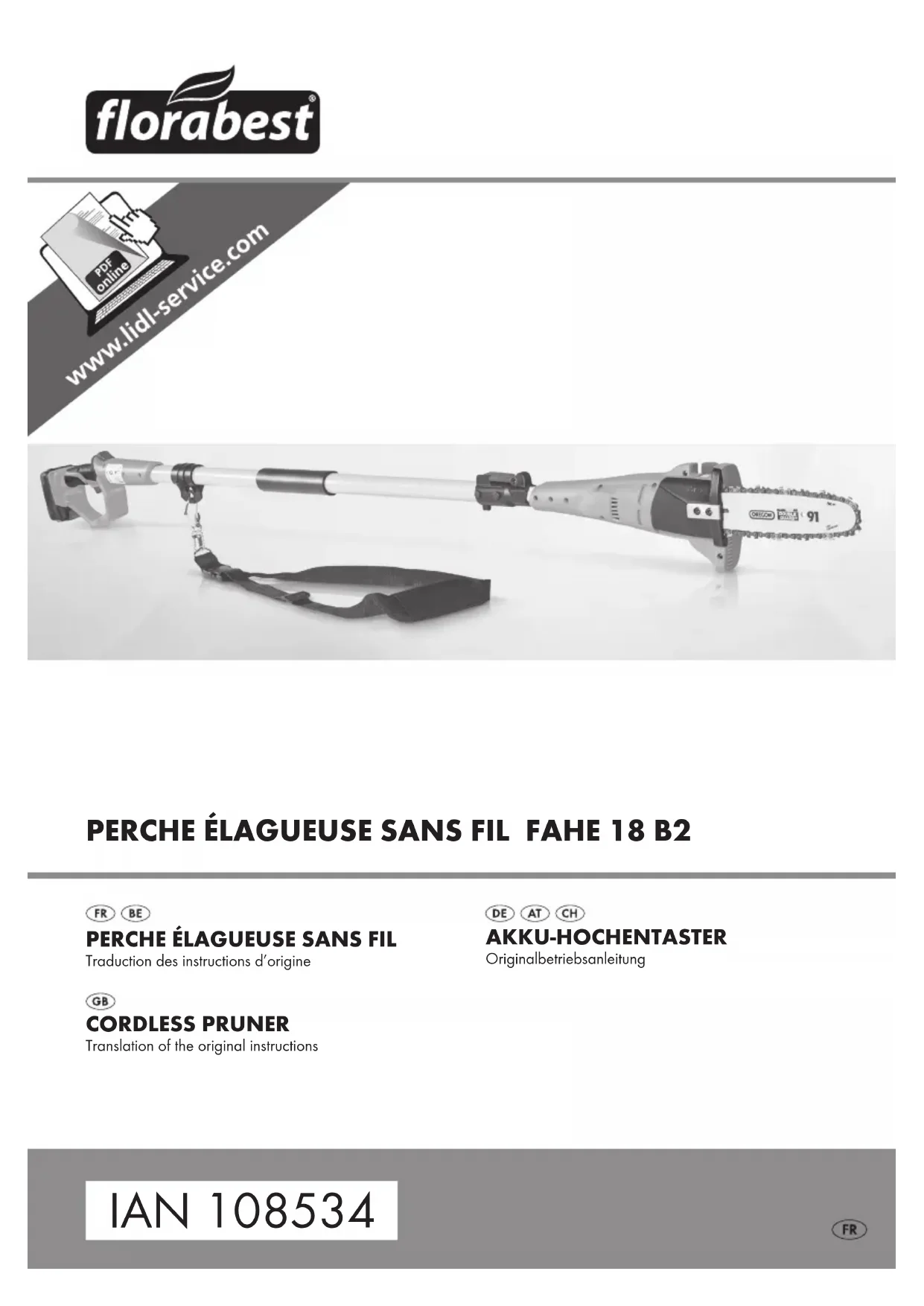

PERCHE ÉLAGUEUSE SANS FIL FAHE 18 B2
Introduction
nos félicitations pour l'achat de
votre nouvel apparéil. Ainsi, vous venez
d'opter pour un produit de grande qualité.
Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus.
Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Usage conforme
Cet apparéil sert à élaguer les arbres. Il n'a pas été concu pour scier les branches de fort diamètre, abattre les arbres et scier des matériaux comme la maconnerie, le plastique ou des produits alimentaires. N'utilise l' apparéil que conformément aux consignes et pour les domaines d'utilisation prévus. L' apparéil n'est pas concu pour un usage commercial. L' apparéil est concu pour être utilisé par des femmes. Cet apparéil n'est pas destiné à l'usage par des personnes (enfants compris) représentant des aptitudes physiques, sensorielles ou intellectuelles restreintes, ou qui manquent de l'expérience et/ou des connaissances requises. Il est interdit d'utiliser l' apparéil en cas de pluie ou dans un environnement humide. Toute autre utilisation ou modification de l' apparéil est considérée comme étant non conforme et s'accompagne de risques d'accident non négligeables. Le fabricant décline toute responsabilité en cas de dommages resultant d'une utilisation non conforme.
Équipement
1 Perche telescopique
Fermeture rapide pour perché téléscopique
3 Poignée
4 Longeron de l'appareil
5 Verrouillage de sécurité
6 Interrupteur MARCHE / ARRET
Poignée arrête
8 Bloc d'accu
9 Touche d'etat de I'accu
10 LED d'affichage de l'accu
1 Touche pour déverrouiller le bloc d'accu
12 CEillet
13 Oues de ventilation
14 Regard de niveau d'huile
15 Butée
16 Lame
17 Chaine de scie
16 Cache de pignon
19 Vis
20 Couvercle du réserve à huile
21 Guide-lame
Alesoge de lame
Rail de guidage
2 Pignon
25 Huileur par gouttes
Goupille de tension de chaine
27 Vis de tension de la chaine
23 Chargeur rapide
29 LED rouge de contrôle de charge
30 LED vertede contrrole de charge
31 Bandoulière
Gaine protectrice pour la lame
Huile pour chaine bio
34 Outil de montage
Matériel livre
1 perché élagueurse sans fil FAHE 18 B2
1 chargeur rapide FAHE 18 B2-2 pour accu
1 bloc d'accu FAHE 18 B2-1
1 bandouliere
1 gaine protectrice pour la lame
1 Lame
1 chaine de scie
100 ml d'huile pour chine bio
1 outil de montage
1 mode d'emploi
Caracteristiques techniques
Perché élagueuse
sans fil : FAHE 18 B2
Vitesse de la chaîne: max. 5 m/s
Poids
(assistoires incl.): env. 4,0 kg
Volume du
réservoir à huile : 65 cm
Longueur de coupe: env. 200 mm
Lame: 8" Oregon O80NDEA318
Chaine de scie : Oregon 91P033X
Accu: FAHE 18 B2-1
Type: LITHIUM-IONS
Tension nominale : 18 V
Capacité : 1,5 Ah
Chargeur
rapide d'accu : FAHE 18 B2-2
ENTRÉE / Input :
Tension nominale: 220 - 240 V , 50 Hz
Puisance absorbee: 70W
SORTIE/Output:
Tension nominale : 18 V
Intensité de recharge: 1,8 A
Temps de recharge: env. 60 min
Fusible (interne) : 3,15 A
Classe de protection: II/回
Informations relatives aux bruits et aux vibrations :
Valeur de mesure du bruit déterminée conf. à la norme EN ISO 4871. Le niveau de bruit A pondéré typique de l'outil electrique est de :
Niveau de pression acoustique: 72,57 dB(A)
Niveau de puissance acoustique: 103,20 dB(A)
Incertitude K: 2,5 dB
Portez une protection auditive!
Valeurs des vibrations (somme vectorielle triaxiale) déterminées selon la norme EN 60745 :
Vibrations
poignée avant: Valeur d'émission des vibrations
$$ \begin{array}{l} a _ {b} = 0, 8 6 6 \mathrm {m} / \mathrm {s} ^ {2} \ \text {I n c e r t i d u t e} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$
Vibrations
poignée arrête: Valeur d'émission des vibrations
$$ \begin{array}{l} a _ {h} = 1, 1 3 8 \mathrm {m} / \mathrm {s} ^ {2} \ \text {I n c e r t i t u d e} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$
AVERTISSEMENT!
Réduisez également les risques, liés aux vibrations tels que le risque d'une maladie des doigs morts, en faisant des pauses de travail féquentes durant lesquelles vous vous frotterez par ex. les paumes des mains l'une contre l'autre!
REMARQUE
Le niveau de vibrations indiqué dans les presents instructions a été mesure conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour comparer des appareils. La valeur d'émission des vibrations mentionnée peut être également utilisée pour une évaluation préliminaire de l'arrêt.
AVERTISSEMENT!
Le niveau des vibrations varie en fonction de l'usage de l'outil electrique et peut, dans certains cas, exceder la valeur indiquée dans ces instructions. La sollicitation due aux vibrations pourrait être sous-estimée si l'outil electrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures pour réduire la contrainte en vibrations consistant par exemple à porter de gants lors de l'utilisation de l'outil et à limiter le temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil electrique est étéint et celles pendant lesquels il est allumé mais fonctionne sans charge).
Explication des plaques signalétiques sur l'appareil :
Lisez le mode d'emploi et les instructions avant la mise en service!
Portez des gants de protection!
Portez des chaussures de sécurité!
Portez une protection auditive!
Portez un casque de protection!
Portez des lunettes de protection!
Eloignez les personnes qui se trouvent a proximite de l'appareil !
Ne pas utiliser la tronçonneuse d'une seule main
Toujours utiliser la tronçonneuse à deux mains
Méfiez-vous de la scie à chaine rebond et éviter tout contact avec l'extrémité de la barre
Protégez l'appareil de la pluie ou de l'humidité !
Danger de mort par électrocution! Tenez-vous au moins à 10m des lignes à haute tension.
Attention! Chute d'objets. Notamment en cas de taille au-dessus de la tete.
Méfiez-vous des objets jetsés
Attention! Risque de blessure à cause des lames.
Indication du niveau de puissance acoustique LWA en dB.
Avant les travaux de maintenance, mettez l'appareil hors circuit et retirez la bloc d'accu!
Le réservoir de fonctionnement continu suffisant pendant environ 15 minutes.
ertissements de sécurité généraux pour l'outil
AVERTISSEMENT!
Lisez toutes les consignes de sécurité et toutes les instructions. Ne pas suive les consignes de sécurité et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
REMARQUE
- Les reglementations nationales peuvent restreindre l'utilisation de l'appareil.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Le terme "outil" dans les consignes de sécurité fait reference à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1. Sécurité de la zone de travail
a) Conserve la zone de travail propre et bien éclairée. Les zones de travail en désordre ou certains sont propices aux accidents.
b) Ne faites pas fonctionner les outils electriques en atmophère explosive, par exemple en presence de liquides inflammables, de gaz ou de poussières. Les outils electriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenez les enfants et les personnes presentes à l'ecart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'appareil.
2. Sécurité électrique
a) Il faut que les fiches de raccordement de l'outil electrique soient adaptées au socle. La fiche ne doit enaucun cas etre modifiee. Ne pas utiliser d'adaptateur avec des outils electriques a branchement de terre.Des fiches non modifiees et des prises de courant adaptees réduiront le risque de chic electrique.
b) Évitez tout contact corporel avec des surfaces reliées à la terre, telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic electrique si votre corps est relié à la terre.
c) N'exposez pas les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmentera le risque de chic electrique.
d) Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour porter, tirer ou débrancher l'outil. Maintenez le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommages ou emmêles augmentent le risque de choc électrique.
e) Lorsque vous utilisez un outil à l'extérieur, utilisez un prolongateur adapté à l'utilisation extérieur. L'utilisation d'une rallonde adaptee à l'utilisation extérieur réduit le risque de chocolélectrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de chic électrique.
3. Sécurité des personnes
a) Restez vigilant, regardez ce que vous estes en train de faire et faites preuve de bon sens dans votre utilisation de l'outil. N'utilisez pas I'appareil lorsque vous estes fatigue ou sous I'emprise de drogues, d'alcool ou de medicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utilisez un équipement de sécurité. Portez toujours une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidéraptantes, les casques ou les protections acquistiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Évitez tout démarrage intempéstif. Vérifiez que l'outil électrique est bien étant avant de le raccarder à l'alimentation électrique, de le saisir et / ou de raccarder l'accu, de l'enfiler ou de le transporter.
Si, lors du transport de l'outil électrique, votre doigt est place sur l'interrupteur ou l'appareil est déjà en marche, le risque d'accidents n'est alors pas exclu.
d) Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne vous précipitez pas. Gardez une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) Habilles-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtems amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'equipements pour l'extraction et la recupération des poussières, assurez-vous qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4. Utilisation et entretien de l'outil électrique
a) Ne forcez pas l'outil. Utilisez l'outil adapté à votre application. L'outil adapte réalisera最喜欢 le travail et de manière plus sure dans la plage de puissance indiquée.
b) N'utilisez jamais d'outils électriques dont l'interrupteur est défectieux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Retirez la fiche de la prise de courant et / ou détachez l'accu avant de procéder à des réglages, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'outil électrique.
d) Conserver les outils à l'arrêt hors de la portée des enfants. Ne permettez pas à des personnes ne connaissant pas l'appareil ou les générées instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Entretenez les outils electriques avec soin. Vérifiez qu'il n'y a pas de mauvais alignment ou de blocage des parties mobiles, des pieces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil electrique. En cas de dommages, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils electriques mal entretenus.
f) Gardez affutés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pieces coupantes tranchantes sont moins susceptibles de bloquer et sont plus facies à contrôler.
g) Utilisez l'outil, les accessoires et les lames etc., conformement à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5. Utilisation et entretien de l'outil sur accu
a) Rechargez les accus uniquement dans des chargeurs recommendés par le fabricant. Un chargeur compatible avec certains types d'accus peut provoquer un incendie s'il est utilisé avec d'autres accus.
b) N'utilisez que les accus prevus à cette fin dans les outils électriques. L'utilisation de tout autre bloc d'accu peut creer un risque de blessure et d'incendie.
c) L'appareil inutilisé doit resté éloigné des trombones, pieces de monnaie, clés, clous, vis et autres petits objets metalliques susceptibles de court-circuit des contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie.
d) Du liquide risque de couler de l'accu en cas d'usage incorrect. Éviter tout contact avec ce liquide. Laver à l'eau en cas de contact accidentel. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule de l'accu peut cause des irritations de la peau ou des brûlures.
PRUDENCE! RISQUE D'EXPLOSION! Ne rechargez jamais des piles non rechargeables.
Protegez l'accu de la chaleur, par
exemple d'un ensoleillement
permanent, du feu, de I'eau et de
I'humidite. Il y a risque d'explosion.
6. Service après-venture
a) Faites entretenir l'outil par un réparateur qualifié utilisant uniquement des pieces de rechange identiques. Cela assurera que la sécurité de l'outil est maintainue.
Consignes de sécurité spécifiques à l'élagueuse
- Portez impératifement un casque de protection, une protection auditive et des gants de sécurité. Portez également des lunettes de protection pour éviter de receivevoir des gouttes d'huile ou de la scirure dans les yeux. Portez un masque antipoussière.
N'tutilisez jamais l'appareil debout sur une échelle.
Lors de l'utilisation de l'appareil, ne vous penchez pas trop en avant. Gardez une position et un équilibre adaptés à tout moment. Utilisez la bandoulière fournie avec l'appareil afin de répartir son poids de façon homogène sur l'ensemble du corps.
- Portez des bottes solides et antidéraptantes.
N'tilisez pas l'appareil en cas de pluie ou d'humidité.
N'utilisez pas l'appareil à proximé de cables électriques. Respecter une distance minimum de 10 m avec les lignes électriques aériennes.
Ne vous placez pas sous les branches que vous souhaitez couper afin d'eviter les blessures dues à leur chute. Faites attention aux retours de branches, vous risqueriez de vous blesser. Travailliez avec un angle d'env. 60^
Veuillez noter que l'appareil risque de rebondir brutelement.
■ Observez non seulement les branches à couper, mais aussi les matériaux déjà tombés afin d'éviter de trébucher.
Au bout de 30 minutes de travail, faites une pause d'au moins une heures.
- Portez toujours des gants de protection.
Lors du transport et du rangement, couvre le rail de guidage et la chaîne à l'aide du cache.
N'utilisez pas l'appareil dans un environnement exposif ni à proximé de liquides, de gaz ou de vapeurs inflammbles. Les étincelles produit par la machine pourrait restre le feu à ces vapeurs ou à ces gaz.
La prise de courant utilise doit être compatible avec la fiche secteur. Ne modifiez jamais la fiche secteur, vous risqueriez de vous électrocuter.
Pour débrancher l'appareil, ne tirez pas sur le cable, mais au niveau de la fiche secteur. N'utilise pas le cable électrique pour tirer ou transporter l'appareil. Maintenez le cordon à l'écart de la chaleur, de l'huile, des arêtes ou des parties en mouvement.
Retirez le bloc d'accu avant la fin du travail ou avant de nettoyer ou entrenir l'appareil.
Évitez de démarrer l'appareil par mégarde.
Les apparèils dont l'interrupteur est défectueux doivent être immédiatement réparés afin d'éviter les dommages et les blessures.
- Rangez l'appareil hors de portée des enfants. Seules des personnes familiarises avec ce mode d'emploi et avec l'appareil peuvent l'utiliser.
Entretenez soigneusement vos outils electriques.
Vérifiez qu'il n'y a pas de mauvais alignment ou de blocage des parties mobiles, des pieces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil electrique. En cas de dommages, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
Gardez affués et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pieces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôle.
Faites entretenir l'appareil par du personnel qualifie. Utilisez uniquement les pieces de rechange d'origine recommandees par le fabricant.
Mesures de précaution contre le rebond
ATTENTION AU REBOND!
Lorsque vous travailliez, faites attention au rebond de l'appareil. Vous risquez de vous bleisser. Protegez-vous du rebond en faisant attention et en sciant avec la bonne methode.
Dans de nombreux cas, un contact avec la tete du rail de guidage peut provoquer une reaction de recul brutale au cours de laquelle le rail de guidage rebondit vers le haut en direction de l'utilisateur (voir fig. A).
Fig. A
Il peut y avoir du rebond lorsque la tete du rail de guidage touche un objet ou lorsque le bois se tord et coince la chaine de scie dans la découvert (voir fig. B).
Fig. B
FR BE
Lorsque la chaîne de scie se coince dans le bord supérieur du rail de guidage, ce dernier peut avoir un rebond violent en direction de l'utilisateur.
Chacune de ces réactions peut vous faire perdre le contrôle de l'élagueur et vous blesser gravement. Ne vous fiez pas uniquement aux dispositifs de sécurité intégrés dans la chaine. Lorsque vous utilisez une l'élagueur, prenez différentes mesures pour éviter les accidents et les blessures. Un rebond résultat d'une utilisation incorrecte ou inappropriée de l'appareil. Il peut cependant être évité ennant les mesures de précaution suivantes:
Tenez l'élagueurse fermement avec vos deux mains, les pouces et les doigs enveloppant la poignée de l'appareil. Placez votre corps et vos bras dans une position qui vous permette de résister à la force du rebond. Si les bonnes mesures ont été prises, l'utilisateur peut maîtriser le rebond. Ne lâchez jamais l'élagueurse.
Évitez de vous tener dans une posture bizarre et ne sciez pas plus haut que le niveau de vos épaules. Vous évitez ainsi un contact accidentel avec le bout du rail et vous aurez un excellent contrôle de l'élagueur en cas de situation inattendue.
Utilisez toujours les pieces de rechange et les chaînes de scie préconisées par le fabricant. De mauvaises pieces de rechange ou chaînes de scie peuvent casser la chaine et/ou provoquer du rebond.
Respectez les consignes du fabricant pour affuter et entretenir la chaîne de scie. Des limiteurs de profondeur trop bas augmentent la tendance au rebond.
Ne sciez pas avec le bout de la lame. Cela risquerait de provoquer un rebond.
Assurez-vous que le sol soit exempt d'objets sur lesquels vous pourriez trabucher.
Consignes de sécurité approfondies
#
PRUDENCE! RISQUE DE BLESSURE!
Ne touchez jamais l'appareil en marche au-dessus de la poignée ③, vous risqueriez de vous blesser!
- Maintenez l'appareil, les parties coupantes et la gaine protectrice pour la lame en bon etat afin d'eviter des blessures.
Il faut surveiller les enfants pour etre sur qu'ils ne jouent pas avec I'appareil.
Utiliser uniquement l'appareil lorsque vous vous etes familiarisé avec ce dernier.
Ne travailliez pas avec un apparéil abîme, incomplet ou modifié sans l'autorisation du fabricant. N'utilisez jamais l' apparéil avec un équipement de sécurité défectueux. N'utilisez pas l' apparéil si l'interrupteur Marche/Arrêt est défectueux. Avant d'utiliser l' apparéil, vérifie sa sécurité, notamment la lame et la chaine de scie. Si vous faites tomber l' apparéil, vérifie qu'il ne présente pas de defaults ou de dommages significatifs.
Ne démarrez jamais l'appareil tant que la lame, la chaine de scie et le cache de pignon ne sont pas correctement montés.
Assurez-vous que l'appareil ne touche pas le sol, une pierre, du fil de fer ou autres corps étrangers lorsque vous le démarrez et l'utilise. Éteignez l'appareil avant de le déposer.
L'appareil n'est concu que pour etre utilise a deux mains. Ne l'utilise jamais d'une main.
Ne tenez l'appareil que par ses poignées isolées vu que la chaine de scie risque d'entrer en contact avec des lignes électriques cachées. Si la chaine de scie entre en contact avec une ligne sous tension, cela peutmettre des pieces métalliques de l'appareil sous tension et provoquer une électrocution.
Lorsque vous changez de site, vérifie bien que l'appareil est eteint et que le doigt ne touche pas l'interrupteur Marche/Arret. Portez l'appareil avec la chaine de scie et la lame regardant en arrriere. Avant le transport, enfilez la gaine protectrice pour la lame.
Lors de chaque coupe, appliquez fermement la butée dentée et ne commencez à scier qu'ensuite.
Soyez particulièrement prudent pendant le sciage des petites touffes et des branches. Les matériaux minces peuvent rester coincés dans la chaine de scie et vous percuter ou vous faire perdre l'équilibre.
Ne coupez pas du bois posé par terre, et n'essayez pas de tronconner des racines qui sortent du sol. Dans tous les cas, évitez que la chaine de scie s'enforce dans la terre, sans quoi la chaine de scie s'emousseait immidiatement.
Lorsque vous sciez une branche sous tension mecanique, attention à un mouvement de rappel brusque lorsque le bois se détend. Vous risquez de vous blesser.
Si les parties coupantes restent bloquées ou coincées dans la ramure, ne tentez jamais de dégager l'appareil de force. Éteignez immédiatement l'appareil et ne le rallumez qu'après avoir supprimé la cause du blocage. Il y a risque de blessures!
Consignes de sécurité relatives aux chargeurs
Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et de connaissances, à condition qu'ils soient surveillés ou qu'ils aient été initiés à l'utilisation sécurisée de l' apparéil et qu'ils aient compris les dangers en résultat. Ne pas laisser les enfants jouer avec l' apparéil. Il est interd it aux enfants de nettoyer ou d'entretenir l' apparéil sans surveillance.
Le chargeur convient uniquement à une exploitation en interieur.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualifi cation similaire a fi n d'éviter un danger.
RISQUES RÉSIDUELS!
Des risques résiduels demeurent même si vous utilisez cet outil electrique conformément à la reglementation. Les risques suivants peuvent survenir en liaison avec la construction et l'execution de cet outil electrique :
a) Blessures (entailles)
b) Lésions auditives si vous ne portez pas de protection auditive appropriée.
c) Risques sanitaires engendrés par les vibrations au niveau des mains et des bras si vous utilisez l'appareil pendant une période prolongé, si vous ne leguidez et ne l'entrebez pas correctement.
A VERTISSEMENT!
N'utilisez pas l'appareil lorsque le cable, le cordon d'alimentation ou la fiche secteur sont endommages. Des cordons d'alimentation endommages signifient un danger de mort par électrocution.
Accessoires / équipements supplémentaires d'origine
Utilisez uniquement les accessoires et les équipements supplémentaires indiqués dans le mode d'emploi. L'utilisation d'outils d'asinage différents de ceux recommends dans ce mode d'emploi, ou bien d'autres accessoires, peut vous faire courir un risque de blessures.
Avant la mise en service Recharger le bloc d'accu (voir fig. A)
PRUDENCE!
Avant de refirer le bloc d'accut du chargeur rapide 26u de le metre en place dessus, debranchez toujours la fiche secteur de la prise de courant.
Ne rechargez jamais le bloc d'accu lorsque la température ambiente est inférieure à 10^ ou supérieure à 40^ .
Introduisez le bloc d'accu dans le chargeur rapide (voir fig. A).
Insérez la fiche secteur dans la prise de courant. La LED de contrôle 29 s'allume en rouge.
La LED de contrôle verte 60 yoursignale que l'opération de recharge est terminée et que le bloc d'accu est pret a etre utilise.
Introduisez le bloc d'accu dans l'appareil.
Si le bloc d'accu vient de receivevoir une recharge rapide, ne le mettez jamais directement après a la recharge. Il y a risque que le bloc d'accu se surcharge, ce qui en réduit sa durée de vie et celle du chargeur.
Entre deux opérations de recharge, le chargeur rapide doit rester eteint pendant au minimum 15 minutes. A cette fin, debranche sa fiche secteur.
Introduire le bloc d'accu dans l'appareil / l'en retirer
Mise en place du bloc d'accu :
Faites écranter le bloc d'accu dans la poignée arrrière 7.
Retirer le bloc d'accu :
Appuyez sur la touche pour déverrouille1 puis retirez le bloc d'accu.
Vérifier l'etat de l'accu
Pour vérifier l'etat de l'accu, appuyez sur la touche d'etat de l'accu (voir aussi la figure principale). L'ariat et la puissance restante s'affichent comme suit par la LED d'affichage de l'accu 10:
ROUGE/ORANGE/VERTE Recharge/puissance maximale ROUGE/ORANGE = Recharge/puissance moyenne ROUGE = Recharge faible-Il faut recharger I'accu
Fixation/montage de la bandoulière
Accrochez la bandouliere 1 dans I'eellet 12.
Reglez la bandouliere à votre taille afin que l'eellet de transport se trouve à hauteur de vos hanches quand vous laissez perdre l'appareil.
En outre, vous pouvez ajuster la hauteur de l'oeil portant sur la poignee telescopique en desserrant la vis Allen.
Montage de la chaine de scie et de la lame
AVERTISSEMENT!
Mettez des gants de protection! Risque de blessure en raison des dents affuées!
REMARQUE
Respectez le sens de rotation de la chaine de scie 17 par rapport à la lame 18 et au cache de pignon 18
Lorsqu'elle est trop usée, la lame peut etre returnee.
Retirez les deux viis et retirez le cache de pignon.
Insérez la chaine de scie dans la barre rainure.
Gardez balancé la lame pour le montage à un angle d'environ 45 degrés vers le haut et courir la chaîne de scie 1utour du pignon.24
Placez le rail de guidage23 par-dessus le guide-lame 2 but en inserant la goupille de tension de chaine 25 ans l'alésage de lame 2
Remontez le cache de pignon et serrez legement le deux vis.
Maintenant, tendez la chaîne de scie (voir le chapitre Tendre et contrôle la chaîne de scie).
Puis serrer les vis de la cache de pignon de la chaîne de scie.
Tendre et contrôle la chaine de scie
AVERTISSEMENT!
Mettez des gants de protection! Risque de blessure en raison des dents affuées!
Pour accroître la tension, tournez la vis de tension de la chaine 27 avec l'outil de montage 34 dans le sens des aiguilles d'une montre.
La chaine de scie doit se couver sur le cote bas de la lame. Verifiez que la chaine de scie se laisse tirer à la main le long de la lame 16
REMARQUE
- Les chaînes de scie neuves s'allongent et doivent être retardues plus souvent.
Lubrification de la chaine
Retirez le couvercle du réservoir a hui120.
Remplissez le réservoir à huile avec env. 65 ml d'huile pour chaine bio 33.
A VERTISSEMENT!
Ne travailliez jamais sans lubrifiant de chaine!
Si la chaine de scie tourne à sec, votre outil de coupe sera rapidement cassé de façon irréparable. Avant d'utiliser l'appareil, vérifietz derniers le niveau d'huile et de lubrifiant de chaine.
REMARQUE
Utilisez exclusivement de l'huile pour chaine de scie. Preferez les huiles biodégradables. N'utilisez pas d'huile usee, d'huile de moteur, etc.
Pendant le travail, vérifie que la lubrification automatique de la chaine fonctionne. Avant et pendant le travail, vérifie que la lubrification de la chaine fonctionne.
Affutage de la chaine de scie
REMARQUE
Vous trouvrez des informations détaillées sur l'affutage dans les kits d'affutage, par exemple de la marque Oregon.
Sinon, vous pouvez utiliser un affuteur électrique en suivant les instructions du fabricant.
En cas de doute sur la procEDURE, il faut replacer la chaine de scie.
Mise en service
REMARQUE
Veuillez respecter les directives locales et les reglementations sur le bruit. L'utilisation de l'appareil peut être limitée ou interdite certains jours (par exemple dimanche et jours fériés), pendant certaines plages horaires (repas de midi, nuit)) ou dans des zones spécifique (sites de cure, cliniques, etc.).
Allumer/eteindre l'appareil
Mise en marche :
Enoncez le verrouillage de sécurité, maintenez-le enforcé et appuyez sur l'interrupteur Marche/Arrêt
Mise hors service :
Relachez l'interrupteur MARCHE/ARRE6
Vérifiez l'huilage automatique
Avant d'entamer le travail, vérifiez le niveau d'huile et l'huilage automatique.
Allumez l'appareil et maintenez-le au-dessus d'une surface claire. L'appareil ne doit pas toucher le sol.
Si une trace d'huile apparait, c'est que l'appareil fonctionne impeccablelement.
Si aucune tâche d'huile n'apparait, nettoyez l'huileur par gouttes ou faites réparer l'appareil par notre service après-venture.
Pour nettoyer, essuyez les résidus issus de l'huileur par gouttes avec un pinceau ou un chiffon.
Ajuster la perché téléscopique
La fermetre rapide 1permet d'ajuster progressivement la perché telescopique 2
Ouvrez la fermetre rapide et tirez ou poussez la perché pour en modifier la longueur.
Refermez la fermetre rapide; cette action fixe la perché téléscopique sur la longueur opérationnelle voulue.
Techniques de coupe
AVERTISSEMENT!
De façon générale, faites attention aux matériaux coupés qui tombent.
De façon générale, faites attention au danger que presentent les branches qui se rabattent.
REMARQUE
Posez la bute sur la branche. Cela vous permettra de travailler de façon plus sure et plus comfortable.
Ne commencez a scier qu'après.
Couper une petite branche
Pour les petites branches (0-8 cm), coupe du haut vers le bas (voir schéma).
Couper des moyennes branches
Pour les moyennes branches (0 8-20 cm), efectuez d'abord une première coupe sous la branche A (voir schema).
- Cette coupe empêche également l'écorce de se déchirer au niveau de la base.
Sciez ensuite du hauB vers le bas A.
Sciage morceau par morceau
Avant d'effectuer la coupe définitive d'une branche longue ou épaisse, vousdez d'abord la raccourcir (voir schéma).
Travailler en toute sécurité
■ Maintenez l'appareil, les parties coupantes et la gaine protectrice pour la lame 32 n bon etat afin d'eviter les blessures.
Si vous faites tomber l'appareil, vérifie qu'il ne présente pas de defaults ou de dommages significatifs.
Respectez l'angle de travail conseilé de 60^ ± 10^ afin de travailler en toute sécurité (voir schéma).
N'utilisez pas l'appareilABOUT sur une échelle ou dans une position instable.
Ne vous laissez pas entraîner dans une taille inconsidérée. Cela pourrait désenter un danger pour vous ou pour autre.
Il faut surveiller les enfants pour etre sur quils ne jouent pas avec l'appareil.
- Changez régulierement de position de travail. Une utilisation prolongée de l'appareil peut provoquer des troubles de la circulation dans les mains en raison des vibrations. Toutefois, l'utilisation de gants adaptés ou le fait de faire des pauses régulières permet de prolonger la durée d'utilisation. Veuillez notes que la tendance de l'utiliseur a savoir une mauvaise
circulation sanguine, les basses températures extérieures ou encore les forces de serrage importantes pendant le travail diminuant la durée d'utilisation.
Transport et stockage
Pour le transport, utilisez la gaine protectrice pour la lame 32
Faites attention à ne pas allumer l'appareil lorsque vous le portez (voir schéma).
Nettoyez l'appareil avant de le ranger.
Rangez l'appareil dans un endroit sec et à l'abri du gel, hors de portée des enfants.
Rangez l'appareil en position couche ou sécurisée contre les accidents.
Videz le réservoir à huile. L'huile pour chaine bio peut durcir (résinification) ou fuir du réservoir par l'orifice menagedans le couvercle du réservoir à huile.
Nettoyage et maintenance
TISSEMENT! RISQUE DE BLESSURES! Éteignez l'appareil et retirez-en l'accu avant d'effectuer tous travaux sur l'appareil.
L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse.
Il faut absolument eviter que des liquides penetrent à l'intérieur des appareils.
Utilisez un chiffon sec pour netoyer le boitier. N'utilisez jamais d'essence, de solvants ou de produits nettoyants susceptibles d'attaquer la matière plastique.
Si un accu lithium-ions doit rester stocké pendant une période prolongée, il faut contrôler régulierrement son état de charge. L'état de charge optimal est compris entre 50% et 80% . Un stockage optimal a lieu au frais et au sec.
L'élagueuse doit être nettoyée des débris de coupe à intervalles réguliers.
Résolution de problèmes sur l'élagueurse
| Problème Cause possible Dépannage | ||
| La chaîne de scie 18ourt dur, sautant de | La tension de la chaîne insuffisante Vérifiéz la tension de la chaîne | |
| Le travail n'avance pas | La chaîne de scie 19st sèche, surchauffée ou détenuede | Remettre de l'huile ou affûter la chaîne de scie 17a remplaçer ou la retendra |
Intervalles de maintenance pour l'élagueurse
Les données indiquées ici se reférènt à des conditions normales d'utilisation. En cas de conditions difficiles, comme par exemple lorsqu'il se forme beaucoup de poussière ou en cas de travail prolongé et quotidien, les intervalles doivent être raccourcis.
| Piece de l'appareil Action Avant le | début du travail | une fois parSEMaine | en cas depanne | en cas dedommage | selonlesbesoins |
| Lubrification de la chaîne | vérifier | X | |||
| Chaîne de scie 17 | vérifier etmainteniraffêtée | X | |||
| contrôler latension dela chaîne | X | ||||
| affuter | X | ||||
| Rail de guidage 28 | contrôler(usage,dommage) | X | |||
| nettoyer etretourner | X | X | |||
| ébavurer | X | ||||
| remplacer | X | ||||
| Pignon 24 | vérifier | X | |||
| remplacer | X |
Commande de pieces de rechange
Les pieces de rechange peuvent etre commandees directement en passant par le service apres-vente. Lors de la commande, indiquez imperatifement le type de machine et le numero d'article.
Mise au rebut
allage se compose de matériaux
écologiques qu'il est possible d'éliminer
aupres de centers de recyclage proches
de chez vous.
ez pas les appareils électriques dans les ordures menagères !
Conformément à la directive européen 2012/19/EU, les outils électriques usages doivent faire l'objet d'un tri et d'un recyclage respectieux de l'environnement.
ez pas les accus dans les ordures menagères!
Les accus défectueux ou usages doivent être recyclés conformément à la Directive 2006/66/EC.
Confiez le bloc d'accu et / ou l'appareil à l'un des points de collecte proposés.
Informez-vous auprès des services administratifs communaux ou municipaux quant aux possibilités de mise au rebut des outils électriques / blocs d'accu.
Annexe
Garantie
Cet apparéil est garanti 3 ans à partir de la date d'achat. L' apparéil a été fabriqué avec soin et consciencieusement contrôle avant sa livraison. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.
La prestation de garantie s'applique uniquement aux vices de matériel ou de fabrication, et non aux dégats de transport, aux pieces d'usure ou aux dégats subsis par des pieces fragiles telles que les interrupteurs ou les batteries. Le produit est destiné uniquement à un usage隱私 et ne répond pas à un usage professionnel. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-venture/agréé. Vos droits légaux ne sont pas restreints par la présente garantie. L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pieces replacées ou réparées. Signalez sans attendre toute anomalie eventuelle sur le matériel au moment de l'achat, au plus tard deux jours après la date d'achat. Toute réparation fera l'objet d'une facturation après expiration de la période de garantie.
Indépendament de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.
Service après-venture
A VERTISSEMENT!
- Faites réparer vos apparèils par un centre de services ou par un électricien et uniquement avec des pieces de rechange d'origine. Vous garantissez ainsi la sécurité de l'appareil.
Confiez toujours le remplacement de la fiche ou de l'alimentation au fabricant de l'outil ou à son service après-vente. Vous garantissez ainsi la sécurité de l'appareil.
FR Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
IAN 108534
BE Service Belgique
Assistance téléphonique: du lundi au vendredi de 8 h à 20 h (HEC)
Importateur
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsables du document: M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, déclarons par la presente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants:
Directive Machines
(2006/42/EC)
Directive européenneasse tension
(2006/95/EC)
Compatibilité electromagnétique
(2004/108/EC)
Directive RoHS
(2011/65/EU)
Normes harmonisées appliquées :
EN 60745-1:2009+A11
EN ISO 11680-1:2011
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 60335-1:2012+A11
EN 60335-2-29: 2004+A2
EN 62233:2008
EN 61000-3-2: 2014
EN 61000-3-3:2013
Type/désignation de l'appareil :
Perche élagueuse sans fil FAHE 18 B2
Année de construction : 06 - 2015
Numéro de série : IAN 108534
Bochum, le 20/05/2015
Semi Uguzlu
- Responsible qualité -
Sous réserve de modifications techniques à des fins d'amélioration.
