Caractéristiques Techniques	Filtre à eau GE GXSV10C, compatible avec les systèmes de filtration GE.
Type de Filtration	Filtration par charbon actif et résine échangeuse d'ions.
Capacité de Filtration	Filtre jusqu'à 1 500 gallons (environ 5 678 litres).
Dimensions	Dimensions compactes pour un ajustement facile dans les systèmes de filtration.
Utilisation	Conçu pour réduire le goût et l'odeur du chlore, ainsi que d'autres contaminants.
Installation	Installation facile, sans outils nécessaires pour la plupart des systèmes GE.
Maintenance	Remplacement recommandé tous les 6 mois pour une performance optimale.
Sécurité	Ne pas utiliser avec des eaux microbiologiquement contaminées.
Certifications	Certifié NSF/ANSI pour la réduction des contaminants.
Informations Générales	Compatible avec plusieurs modèles de réfrigérateurs et systèmes de filtration GE.

FOIRE AUX QUESTIONS - GXSV10C GE

Comment installer le filtre à eau GE GXSV10C ?

Pour installer le filtre, commencez par couper l'eau. Dévissez le couvercle du filtre ancien, retirez-le et insérez le nouveau filtre GE GXSV10C. Assurez-vous qu'il est bien en place avant de revisser le couvercle.

Quand dois-je remplacer le filtre à eau GE GXSV10C ?

Il est recommandé de remplacer le filtre tous les 6 mois ou après avoir filtré environ 1 500 litres d'eau, selon l'utilisation.

Comment savoir si le filtre à eau doit être remplacé ?

Un goût ou une odeur inhabituelle de l'eau, une diminution du débit d'eau ou un voyant d'alerte sur votre appareil indiquent que le filtre doit être remplacé.

Le filtre GE GXSV10C est-il compatible avec mon réfrigérateur ?

Vérifiez le modèle de votre réfrigérateur pour vous assurer qu'il est compatible avec le filtre GE GXSV10C. Consultez le manuel de votre appareil ou le site web du fabricant pour plus d'informations.

Comment nettoyer le filtre à eau GE GXSV10C ?

Ne nettoyez pas le filtre GE GXSV10C. Il est conçu pour être remplacé plutôt que nettoyé, car le nettoyage peut endommager le filtre et affecter sa performance.

Y a-t-il des instructions spécifiques pour l'entretien du filtre GE GXSV10C ?

Il est important de remplacer régulièrement le filtre tous les 6 mois et de suivre les instructions fournies dans le manuel pour une utilisation optimale.

Que faire si le filtre à eau GE GXSV10C fuit ?

Si vous constatez une fuite, vérifiez que le filtre est bien installé et qu'il n'y a pas de débris sur les joints. Si le problème persiste, remplacez le filtre.

Le filtre GE GXSV10C élimine-t-il les contaminants ?

Oui, le filtre GE GXSV10C est conçu pour réduire divers contaminants de l'eau, y compris le chlore, les sédiments et d'autres impuretés.

Peut-on utiliser le filtre GE GXSV10C avec de l'eau chaude ?

Non, le filtre GE GXSV10C ne doit pas être utilisé avec de l'eau chaude. Il est conçu uniquement pour l'eau froide.

Où puis-je acheter le filtre à eau GE GXSV10C ?

Le filtre GE GXSV10C est disponible dans de nombreux magasins d'électroménager, en ligne sur des sites de vente au détail ou directement sur le site de GE.

MODE D'EMPLOI GXSV10C GE

La section française commence à la page 17

Information de sécurité .....18

Instructions d'utilisation .....19, 20

Spécifications 19

Utilisation du système .....20

Instructions d'installation ...21-27

Cartouches de filtration— installation ou remplacement .....26, 27

Étapes de l'installation .....23–25

Installation du porte-pile .....24

Installation du robinet .....23, 24

Montage mural 25

Outillage/matériel nécessaire .....21

Processus de rinçage .....27

Raccordement des tubes .....25

Recommendations importantes .....21

Source d'alimentation du filtre .....22

Avant de contacter un dépanneur

Conseils pour le diagnostic .....28

Service-client

Garantie 32

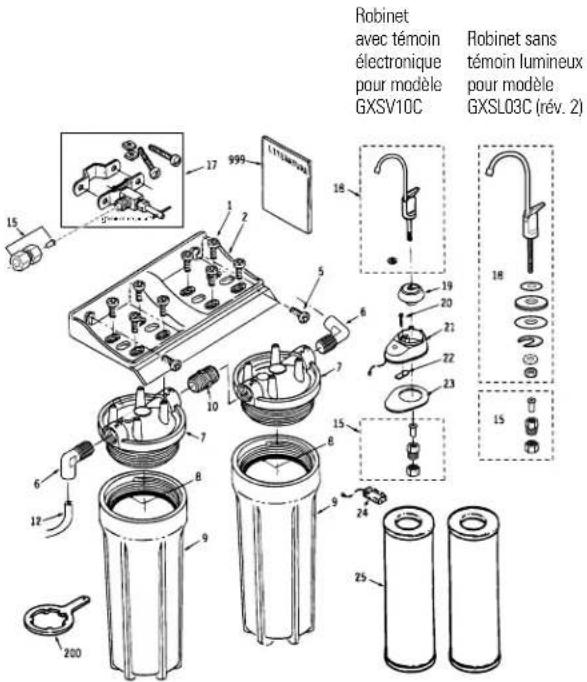

Liste des pièces/catalogue .....29

Service à la clientèle .....32

Le produit GXSL03C (rév. 2) a été testé et homologué par NSF International, selon la norme ANSI/NSF n° 42 pour la réduction de la concentration de particules (classe I), la réduction de la concentration de chlore et la suppression des goûts et odeurs, et selon la norme n° 53 pour la réduction de la turbidité et des concentrations de plomb, mercure, spores, amiante, atrazine et Lindane.

Le produit GXSV10C a été testé et homologué par NSF International, selon la norme ANSI/NSF n° 42 pour la réduction de la concentration de particules (classe 1), la réduction de la concentration de chlore et la suppression des goûts et odeurs, et selon la norme n° 53 pour la réduction de la turbidité et des concentrations de plomb, mercure, spores, amiante et composés organiques volatiles.

Écrivez ici le numéro de modèle et le numéro de série :

Modèle #

Série #

Vous trouverez ces numéros sur la bride du corps de filtre.

INFORMATION DE SÉCURITÉ IMPORTANTE. LIRE LA TOTALITÉ DES INSTRUCTIONS AVANT D'UTILISER LE PROI

▲ AVERTISSEMENT Observer toutes les instructions présentées dans ce manuel pour assurer la sécurité et minimiser les risques de dommages matériels ou corporels.

MESURES DE SÉCURITÉ

■ Consulter le service local des travaux publics au sujet des codes de plomberie. L'installation du système de filtration d'eau doit être conforme aux prescriptions du code de plomberie local.
■Utiliser le système de filtration d'eau uniquement sur une canalisation d'eau potable FROIDE. Les cartouches de filtration ne purifient pas l'eau et ne peuvent rendre potable une eau qui ne l'est pas.
■ Ne pas utiliser ce produit sur une canalisation d'eau chaude (100°F maximum).

A AVERTISSEMENT : Ne pas utiliser ce produit avec de l'eau microbiologiquement polluée ou de qualité inconnue sans avoir installé un dispositif de désinfection approprié avant ou après le système. Les systèmes homologués pour la retenue des spores peuvent être utilisés pour la filtration d'une eau désinfectée qui peut contenir des spores filtrables.

INSTALLATION

Avant toute utilisation, on doit installer le système de filtration d'eau soit à un emplacement adéquat conformément aux instructions d'installation.

- Installer ou remiser le produit à un emplacement qui n'est pas exposé au gel ou aux intempéries. Le gel de l'eau fera subir des détériorations au produit. Ne pas tenter de traiter une eau dont la température est supérieure à 100°F.

A VERTISSEMENT : Éliminer après l'installation tous les matériaux d'emballage et matériaux non utilisés; les petites pièces qui ne sont pas utilisées pourraient susciter un danger d'étouffement pour un enfant.

■ Le système de filtration d'eau peut résister à une pression maximale de 125 lb/po². Si la pression de distribution locale est supérieure à 100 lb/po², installer un robinet de réduction de pression en amont du système de filtration d'eau.

LIRE ATTENTIVEMENT ET RESPECTER CES PRESCRIPTIONS DE SÉCURITÉ.

CONSERVER CES INSTRUCTIONS

Des cartouches de filtration au charbon actif permettent d'éliminer de l'eau des composés responsables de goûts ou odeurs désagréables. On utilise fréquemment ces filtres pour éliminer les goûts et odeurs imputables au chlore. Les filtres permettent également de réduire la concentration d'autres éléments indésirables dans l'eau de consommation, comme composés organiques et plomb.

NOTE : Les filtres pour goûts et odeurs peuvent supprimer pendant quelque temps de petites quantités de sulfure d'hydrogène (responsable d'une odeur caractéristique d'oeufs pourris), mais le charbon actif s'épuise rapidement. Pour l'élimination en permanence du sulfure d'hydrogène, on doit utiliser un autre équipement de conditionnement de l'eau.

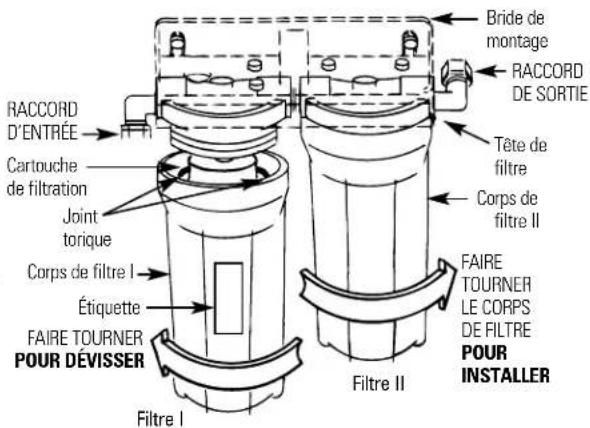

Le système de filtration de l'eau met en œuvre deux cartouches de filtration.

Pour modèle GXSL03C (rév. 2)

Filtre FXSLC (rév. 2) (capacité 600 gallons)

Filtre I-Blanc, sans embouts

Filtre II–Blanc, avec embouts jaunes

• Réduction de souillures, rouille et sédiments
• Réduction des goûts et odeurs désagréables
• Réduction du chlore : goûts et odeurs
  • Réduction du plomb
  • Réduction de l'amiante
  • Réduction de mercure
  • Réduction de l'atrazine
• Réduction des spores filtrables, comme cryptosporidium et giardia
  • Réduction du Lindane (pesticide)
• Réduction nominale des particules de 0,5–1 micron

Pour modèle GXSV10C

Filtre FXSVC (rév. 2) (capacité 600 gallons)

Filtre I-Blanc, avec embouts verts

Filtre II–Gris

• Réduction de souillures, rouille et sédiments
• Réduction des goûts et odeurs désagréables
• Réduction du chlore : goûts et odeurs
  • Réduction du plomb
  • Réduction de l'amiante
  • Réduction de mercure
• Réduction des spores filtrables, comme cryptosporidium et giardia
• Réduction des composés organiques volatiles COV
• Réduction nominale des particules de 0,5–1 micron

Ce système se conforme aux normes ANSI/NSF 42 et 53 pour les demandes spécifiques de rendement telles que vérifiées et obtenues par des données d'essais.

Pression d'arrivée d'eau (mini-maxi) – 40–125 livres par pouce carré Température de l'eau traitée (mini-maxi) – 40°–100 °F Raccords entrée-sortie – 3/8 po NPT (raccords de connexion et tube inclus) Débit nominal – 0,6 gallon par minute (GXSL03C [rév. 2]) 0,6 gallon par minute (GXSV10C)

On peut personnaliser un système de filtration d'eau au moyen de toute combinaison des cartouches de filtration mentionnées ci-dessus, selon le traitement nécessaire pour une eau particulière.

Utilisation du système de filtration, et description des cartouches de filtration

Le robinet installé sur le plan de travail d'une cuisine permet de puiser de l'eau de consommation filtrée. Il comporte une manette à manoeuvre manuelle chargée par ressort, qui permet la fermeture automatique. Pour maintenir le robinet ouvert, pousser la manette vers le haut pour la mettre en appui contre le col de cygne.

Longévité de la cartouche de filtration – La longévité en service de la cartouche de filtration dépend de divers paramètres, comme les suivants :

Volume de consommation d'eau.
2 Quantité dans l'eau de sédiments, composés responsables de goûts et/ou odeurs, plomb et autres substances indésirables.

Quel que soit le système de filtration utilisé, on doit remplacer les cartouches de filtration à intervalles de six mois, lorsque l'illumination du témoin électronique sur la base indique que ceci est nécessaire. Si l'eau traitée est de très médiocre qualité, on peut observer la réapparition de substances indésirables dans l'eau avant l'expiration d'une période de six mois. Dans ce cas on doit immédiatement remplacer les cartouches de filtration. Si le système est utilisé également pour l'élimination du plomb et de contaminants chimiques, il est PLUS IMPORTANT de remplacer les cartouches à intervalles de six mois ou moins.

NOTE : Si l'eau traitée contient une quantité élevée de sédiments les filtres à charbon peuvent s'obstruer prématurément, ce qui réduit le débit d'eau filtrée au niveau du robinet de puisage. On doit remplacer les cartouches pour rétablir le débit usuel.

Témoin électronique (GXSV10C seulement) – Le témoin lumineux situé sur la base du robinet est associé à un circuit électronique comportant une minuterie (mesure d'une période de six mois); le témoin s'illumine pour indiquer qu'il est temps de remplacer les cartouches de filtration. Lors de l'installation initiale des piles, le témoin s'illumine brièvement pour indiquer que les circuits électroniques sont opérationnels; s'il ne s'illumine pas, c'est probablement parce que les piles sont installées à l'envers, ou parce que des fils ne sont pas connectés.

Après environ six mois de service, le témoin lumineux commence à clignoter; il est temps de remplacer les cartouches de filtration. Lors du remplacement des cartouches de filtration, remplacer également les piles. On doit utiliser deux piles AA.

Robinet d'eau filtrée Ouverture Ouverture permanente

Témoin lumineux

Recommendations importantes concernant l'installation

Lire la totalité du manuel. Le non-respect de certaines instructions ou règles pourrait susciter des dommages matériels ou corporels.

■ Consulter le service local des travaux publics au sujet des codes de plomberie. L'installation du système de filtration d'eau doit être conforme aux prescriptions du code de plomberie local.
■Utiliser le système de filtration d'eau uniquement sur une canalisation d'eau potable FROIDE. Les cartouches de filtration ne purifient pas l'eau et ne peuvent rendre potable une eau qui ne l'est pas. NE PAS utiliser ce produit sur une canalisation d'eau CHAUDE (100 °F maximum).
■Protéger le système de filtration d'eau et la tuyauterie contre le gel. La congélation d'eau dans le système lui fera subir des dommages.
■Le système de filtration d'eau peut résister à une pression maximale de 125 lb/po². Si la pression de distribution locale est supérieure à 100 lb/po² durant la journée (elle peut atteindre un niveau plus élevé la nuit), installer un robinet de réduction de pression en amont du système de filtration d'eau.

A AVERTISSEMENT : Ne pas utiliser ce produit avec de l'eau microbiologiquement polluée ou de qualité inconnue sans avoir installé un dispositif de désinfection approprié avant ou après le système. Les systèmes GXSL03C (rév. 2) et GXSV10C sont homologués pour la rétention des spores; on peut les utiliser pour la désinfection d'une eau qui peut contenir des spores filtrables. Tester périodiquement l'eau filtrée pour vérifier que la performance du système demeure satisfaisante. Eliminer en sécurité les petites pièces qui peuvent rester inutilisées après l'installation; elles peuvent susciter un danger d'étouffement pour les jeunes enfants.

Outillage et matériel nécessaires pour l'installation

■Tournevis Phillips et à lame plate
■Pince et clé à molette
■Perceuse électrique ou à piles, et foret de 1/4 po (pour l'installation du robinet de prise en charge)
■Perceuse électrique et foret pour trou de 1 po-1 1/4 po (selon le besoin), si un trou de montage est nécessaire pour l'installation du robinet

A MISE EN GARDE : Pour éviter

d'endommager l'évier, consulter un installateur ou plombier qualifié au sujet de la méthode de perçage; l'emploi d'un foret spécial peut être nécessaire pour le perçage sur acier inoxydable ou matériau émaillé.

Articles fournis avec le produit :

■Système de filtration d'eau, avec bride de montage et vis
■Brochures descriptives du produit (manuel de l'utilisateur, instructions d'installation, fiche technique du produit, carte d'enregistrement du produit)
■Robinet de prise en charge
■Robinet de puisage de l'eau filtrée–montage sur évier ou plan de travail
■Base du robinet avec témoin lumineux électronique et piles (GXSV10C seulement)
■Tube de 3/8 po et raccords, pour les raccordements

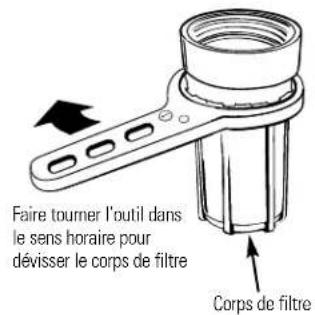

■Clé pour corps de filtre

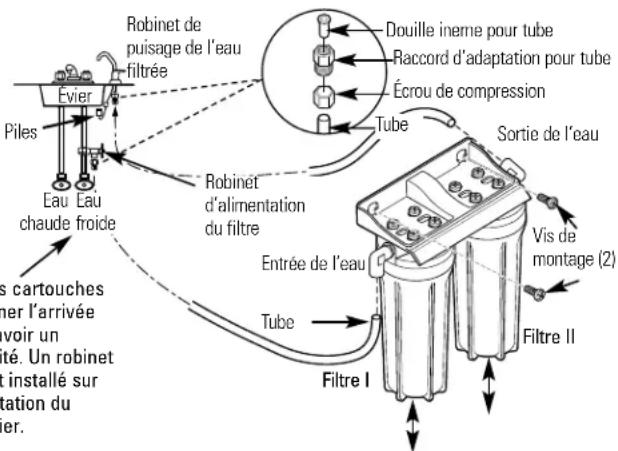

Illustration de l'installation

Installer le système de filtration d'eau sur la canalisation d'eau froide, sous l'évier de cuisine et/ou salle de bains, pour filtrer l'eau de consommation froide.

Robinet d'arrêt NOTE : Pour changer les cartouches de filtration, on doit fermer l'arrivée d'eau. Il est pratique d'avoir un robinet d'arrêt à proximité. Un robinet d'arrêt est fréquemment installé sur la canalisation d'alimentation du robinet principal de l'évier.

Evier Piles Eau Eau chaude froicie us cartouches inner l'arrivée voir un tété. Un robinet installé sur tation du vier. Robinet de puisage de l'eau filtrée Robinet d'alimentation du filtre Douille inerne pour tube Raccord d'adaptation pour tube Écrou de compression Tube Sortie de l'eau Entrée de l'eau Tube Filtre I Vis de montage (2) Filtre II

Source d'alimentation du filtre

Consulter et respecter le code de plomberie local lors de la planification et de l'installation de la canalisation d'alimentation du filtre en eau froide. Pour l'installation dans une résidence neuve avec des raccords de plomberie standard, voir les deux premières illustrations ci-dessous. La troisième illustration ci-dessous décrit une installation typique dans une résidence existante, avec robinet de prise en charge.

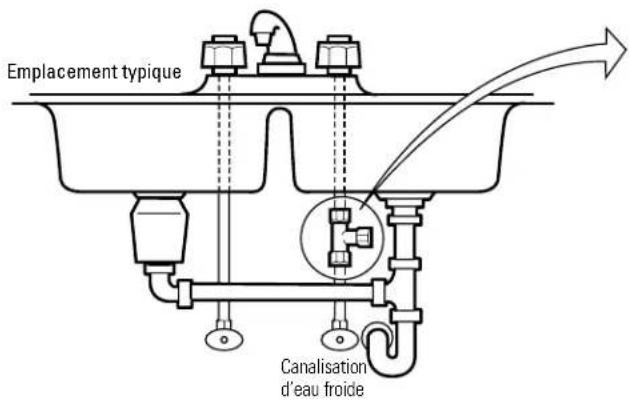

A. CONFIGURATION D'INSTALLATION PRÉFÉRENTIELLE

1 Fermer l'arrivée d'eau froide.
2 Respecter les prescriptions du code de plomberie; installer un raccord sur la canalisation d'eau froide pour le raccordement du tube de diamètre extérieur 3/8 po. Un raccordement typique est illustré à droite (pièces non fournies). Ne pas oublier d'utiliser un robinet d'arrêt.

Emplacement typique Canalisation d'eau froide

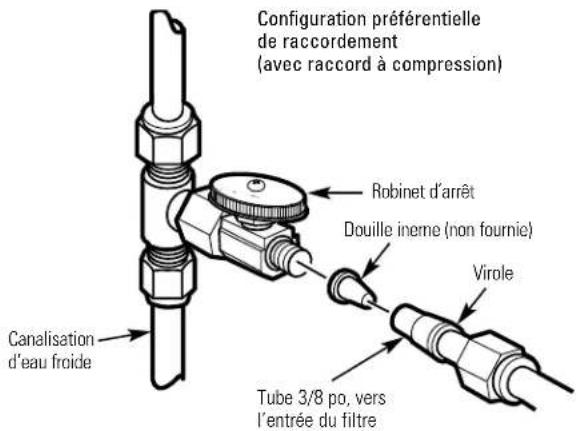

Configuration préférentielle de raccordement (avec raccord à compression) Canalisation d'eau froide Robinet d'arrêt Douille ineme (non fournie) Virole Tube 3/8 po, vers l'entrée du filtre

B. AUTRE OPTION POUR INSTALLATION RÉSIDENTIELLE-

Lorsque le code local le permet

*Utilisation uniquement sur une canalisation métallique de dia. ext. 1/2 po ou plus

NOTE : Dans l'État du Massachusetts, les codes en vigueur exigent que cet équipement soit installé par un plombier licencié, et que le raccordement à la canalisation d'alimentation ne soit pas effectué par un robinet de prise en charge. Avant l'installation, consulter le code de plomberie 248-CMR du Commonwealth of Massachusetts.

1 Fermer l'arrivée d'eau froide; installer le robinet de prise en charge selon les indications de l'illustration à droite.
A DANGER : À titre de protection contre un choc électrique mortel ou de graves blessures, utiliser uniquement une perceuse à piles pour percer le trou. NE PAS UTILISER UNE PERCEUSE ÉLECTRIQUE.
2 Fermer le robinet de prise en charge-rotation de la manette dans le sens horaire.
3 Ouvrir le robinet d'arrêt et plusieurs robinets dans la maison pour permettre l'évacuation de l'air du système. Fermer les robinets lorsque l'eau s'écoule sans turbulence.

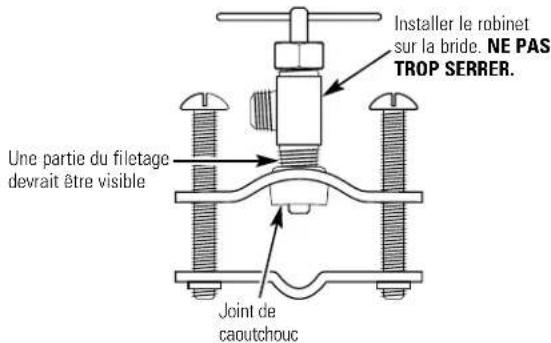

Installer le robinet sur la bride. NE PAS TROP SERRER. Une partie du filetage devrait être visible Joint de caoutchouc

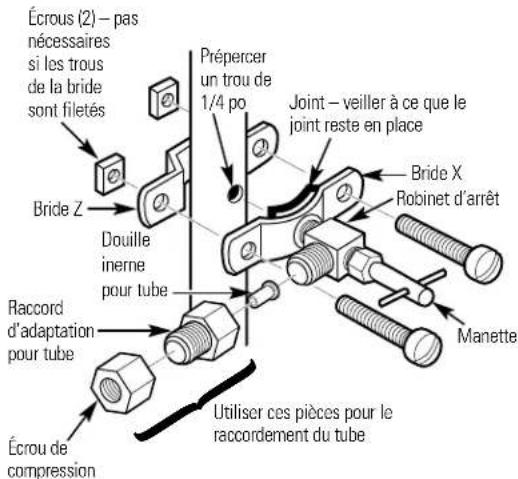

Autre configuration de raccordement (avec robinet de prise en charge)*

*Utilisation uniquement sur une canalisation métallique de dia. ext. 1/2 po ou plus

Écrous (2) — pas nécessaires si les trous de la bride sont filetés Préperer un trou de 1/4 po Joint — veiller à ce que le joint reste en place Bride Z Douille inerne pour tube Raccord d'adaptation pour tube Écrou de compression Utiliser ces pièces pour le raccordement du tube Bride X Robinet d'arrêt Manette

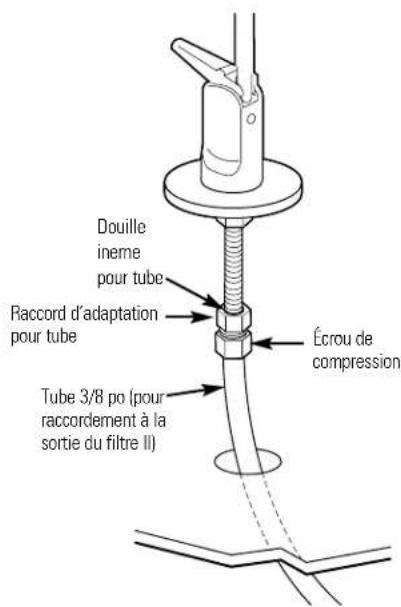

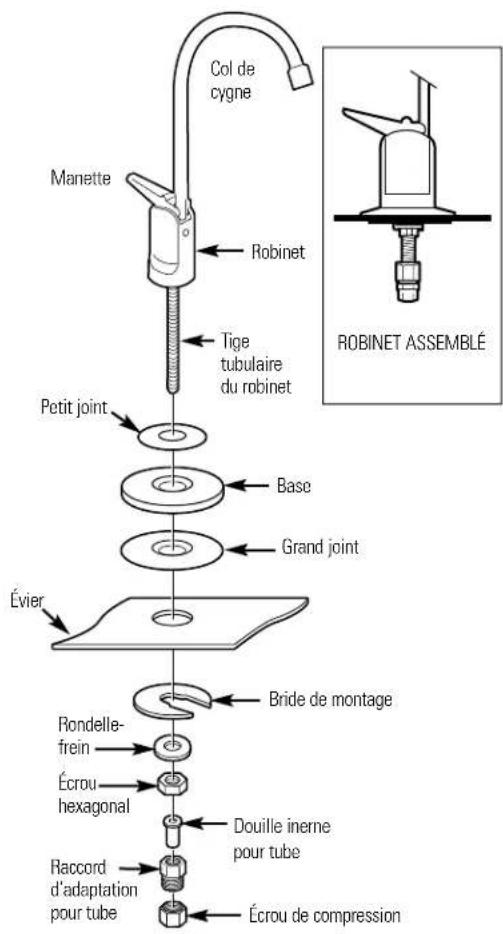

Installation du robinet-modèles GXST03C et GXSL03C (rév. 2)

Vérifier qu'il y a suffisamment d'espace sous l'évier pour les raccordements. Choisir l'un des emplacements suivants pour l'installation du robinet.

—Trou existant pour douchette d'évier ou distributeur de savon.

—Trou à percer dans le rebord de l'évier.

—Trou à percer dans le plan de travail, près de l'évier.

NOTE : Consulter la seconde illustration à droite; vérifier que la base du robinet d'arrêt reposera à plat contre la surface d'appui à l'emplacement choisi, pour que les joints assurent une bonne étanchéité.

7 Si une opération de perçage est nécessaire, percer un trou de 3/4 po. Veiller à employer la méthode convenable pour le perçage dans l'acier inoxydable ou l'émail. Il peut être nécessaire d'utiliser un foret spécial.
2 Enfiler les pièces suivantes sur la tige tubulaire du robinet, dans l'ordre indiqué : petit joint, base et grand joint. Placer ensuite la rondelle-frein et l'écrou hexagonal sur la tige tubulaire du robinet.
3 Insérer le joint dans le raccord d'adaptation du tube. Bien serrer sur la tige du robinet.
4 Par le dessous et à travers le trou de montage, faire passer la section de tube de dia. ext. 3/8 po. Installer l'adaptateur (voir la seconde illustration), bien serrer l'écrou de compression.
5 Enlever le tube d'emballage court; insérer le col de cygne dans le corps du robinet. Faire pivoter le col de cygne pour le mettre en place.
6 Mettre le robinet en place. Par le dessous du trou de montage, placer la bride de montage au-dessus de la rondelle-frein. Tout en immobilisant la bride de montage, bien serrer l'écrou hexagonal.

Col de cygne Manette Robinet Tige tubulaire du robinet Petit joint Base Grand joint Évier Rondelle-frein Écrou hexagonal Douille inerne pour tube Raccord d'adaptation pour tube Écrou de compression ROBINET ASSEMBLÉ

Douille ineme pour tube Raccord d'adaptation pour tube Tube 3/8 po (pour raccordement à la sortie du filtre II) Écrou de compression

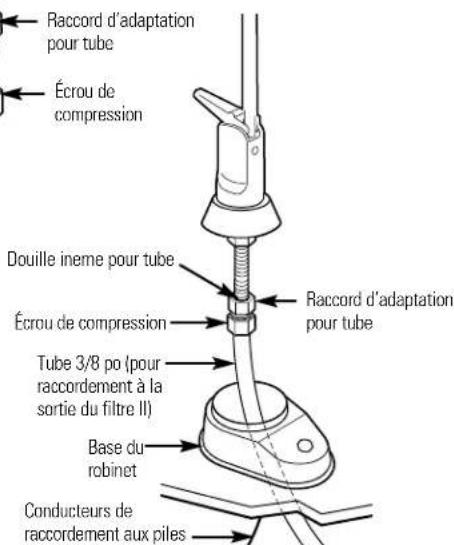

Installation du robinet à témoin électronique—modèle GXSV10C

Vérifier qu'il y a suffisamment d'espace sous l'évier pour les raccordements. Choisir l'un des emplacements suivants pour l'installation du robinet.

—Trou existant pour douchette d'évier ou distributeur de savon.

—Trou à percer dans le rebord de l'évier.

—Trou à percer dans le plan de travail, près de l'évier.

NOTE : Consulter la quatrième illustration à droite; vérifier que la base du robinet d'arrêt reposera à plat contre la surface d'appui à l'emplacement choisi, pour que les joints assurent une bonne étanchéité. Il pourrait être nécessaire d'orienter la base latéralement ou en diagonale.

Si une opération de perçage est nécessaire, percer un trou de 1 po-1 1/4 po. Veiller à employer la méthode convenable pour le perçage dans l'acier inoxydable ou l'émail. Il peut être nécessaire d'utiliser un foret spécial.
2 Consulter la première illustration; insérer une vis dans le trou de montage SANS RAINURE de la base. Visser de quelques tours un écrou plat sur la vis.
3 Positionner le joint de la base sur le trou de montage. Placer la base sur le joint; faire passer les conducteurs à travers le trou de montage. Maintenir l'écrou plat sous l'évier avec un doigt et serrer la vis pour établir le contact.
4 Faire tourner l'écrou plat restant de quelques tours sur l'autre vis. Positionner la vis dans le trou de montage avec rainure de la base; serrer pour établir le contact. Vérifier que le joint est convenablement aligné et serrer prudemment les deux vis jusqu'à ce que la base soit fermement maintenue en place. Ne pas serrer excessivement pour ne pas briser la base.
5 Assembler la base supérieure du robinet et l'écrou hexagonal sur la tige du robinet (troisième illustration). Serrer l'écrou pour établir le contact.
6 Insérer la douille inerne pour tube dans le raccord d'adaptation du tube. Bien serrer sur la tige du robinet.
7 Par le dessous et à travers la base du robinet, faire passer la section de tube de dia. ext. 3/8 po. Installer l'adaptateur (voir la quatrième illustration); bien serrer l'écrou de compression.
8 Enlever le tube d'emballage court; visser le col de cygne dans le corps du robinet.
9 Mettre le robinet en place. Bloquer le robinet sur la base.

Installation et raccordement des piles

En un endroit sec accessible aux conducteurs de 3 pi de la base électronique, choisir un emplacement d'installation des piles (voir l'illustration de la page 21). On peut fixer les piles sur la plupart des surfaces à l'aide d'un morceau de Velcro ^MC .
2 Le porte-pile comporte deux piles AA. Vérifier que les piles sont correctement installées. Enlever ensuite l'endos de papier de la section de Velcro ^MC pour fixer le porte-pile en place.
3 Connecter ensemble le connecteur du porte-pile et les conducteurs de la base électronique.

Vis (2) Base du robinet Écrous (2)

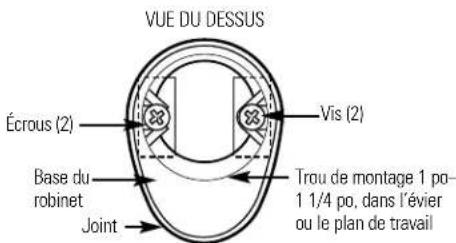

VUE DU DESSUS Écrous (2) Vis (2) Base du robinet Joint Trou de montage 1 po- 1 1/4 po, dans l'évier ou le plan de travail

Manette Col de cygne Robinet Tige tubulaire du robinet

Base (section supérieure) Écrou hexagonal Douille inerne pour tube Raccord d'adaptation pour tube Écrou de compression

Raccord d'adaptation pour tube Écrou de compression Douille ineme pour tube Écrou de compression Tube 3/8 po (pour raccordement à la sortie du filtre II) Base du robinet Conducteurs de raccordement aux piles Raccord d'adaptation pour tube

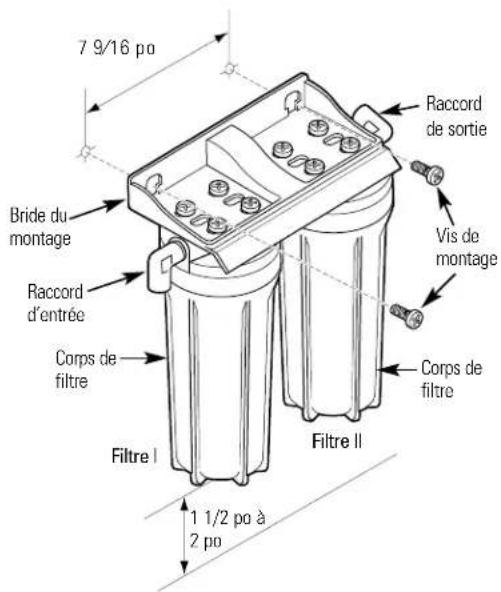

Fixation de la bride de montage sur la paroi du placard

On peut utiliser la bride de montage comme un gabarit pour marquer l'emplacement des vis de fixation. Lors du choix de l'emplacement de fixation de la bride de montage, veiller à disposer d'un espace libre de 1 1/2 po à 2 po au-dessous des corps de filtre pour permettre leur démontage, et d'un espace suffisant sur les deux côtés pour le raccordement des tubes.

7 9/16 po Raccord de sortie Bride du montage Raccord d'entrée Corps de filtre Filtre I 1 1/2 po à 2 po Vis de montage Corps de filtre Filtre II

Raccordement des tubes par enfoncement (modèles GXSL03C (rév. 2) et GXSV10C)

1 Installer une section de tube de 3/8 po entre le robinet et la sortie du système de filtration (voir l'illustration ci-dessus). Utiliser une section de tube suffisamment longue pour qu'il soit facile de démonter l'ensemble.
2 Mesurer, et couper l'extrémité du tube à l'équerre avec un couteau acéré ou un autre instrument. Éliminer les bavures (illustration A).
3 Inspecter l'extrémité du tube; il faut que sur une distance de 1 po il n'y ait pas d'imperfection. Il peut être nécessaire de couper le tube de nouveau.
4 Marquer la limite d'insertion sur le tube. Pour un tube de diamètre externe 3/8 po, la distance d'insertion est d'environ 3/4 po. Le tube doit être complètement inséré pour éviter les fuites.
5 NE PAS ENLEVER LA VIROLE GRISE. Enfoncer complètement le tube dans le raccord, jusqu'à la position de butée. La limite d'insertion devrait être cachée ou à peine visible (illustration B et C). Tirer légèrement sur le tube pour vérifier l'engagement.
6 Répéter les étapes précédentes pour installer une section de tube entre l'entrée du système de filtration et le robinet de prise en charge ou le point d'arrivée d'eau (voir l'illustration à la section Illustration de l'installation).
7 Pour enlever le tube (illustration D), enfoncer et maintenir la virole grise. Tirer sur le tube pour l'extraire.

NOTE : Éviter une configuration d'installation dans laquelle le tube devrait former un angle. Ce type d'installation pourrait produire des fuites au niveau des raccords. Dans le cas de l'utilisation de tube flexible autre que celui qui est fourni, veiller à ce qu'il s'agisse d'un produit de grande qualité, à surface lisse, parfaitement rond et de même taille.

A

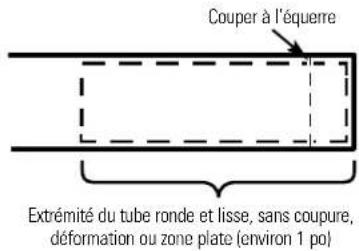

Couper à l'équerre Extrémité du tube ronde et lisse, sans coupure, déformation ou zone plate (environ 1 po)

B

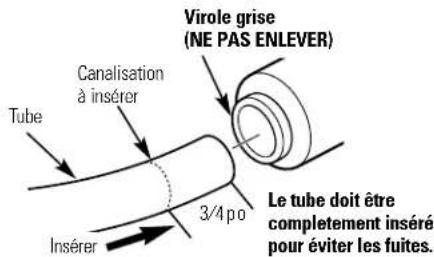

Virole grise (NE PAS ENLEVER) Canalisation à insérer Tube 3/4 po Insérer Le tube doit être complementent inséré pour éviter les fuites.

©

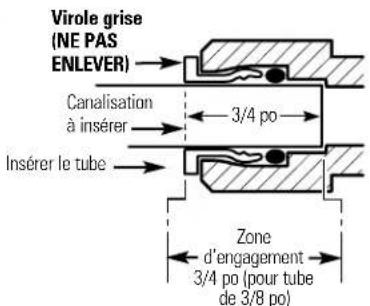

Virole grise (NE PAS ENLEVER) Canalisation à insérer 3/4 po Insérer le tube Zone d'engagement 3/4 po (pour tube de 3/8 po)

D

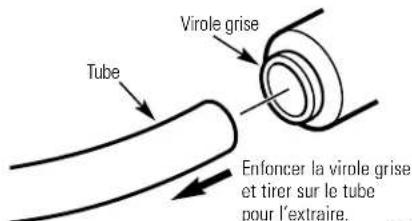

Virole grise Tube Enfoncer la virole grise et tirer sur le tube pour l'extraire.

Cartouches de filtration – Installation ou remplacement

A MISE EN GARDE : Ne jamais enlever les corps de filtre lorsque le système de filtration est pressurisé.

1 Fermer le robinet d'arrêt de la canalisation qui alimente le filtre.
(Pour l'emplacement de ce robinet, voir l'illustration à la section Illustration de l'installation). Ouvrir le robinet de puisage de l'eau filtrée.
Pour enlever le filtre, faire tourner le corps de filtre selon les indications de l'illustration, avec l'outil fourni. Travailler prudemment-le corps de filtre peut être plein d'eau. Veiller à conserver le grand joint torique.
3 Pour le remplacement de la cartouche de filtration, enlever et jeter la cartouche usée.
4 Vérifier la propreté de l'intérieur du corps de filtre. Laver parfaitement l'intérieur du corps de filtre avec de l'eau chaude savonneuse, puis rincer.
5 Retirer la cartouche de filtration neuve de son emballage; insérer la cartouche dans le corps de filtre. Il peut être nécessaire de respecter une orientation particulière; ceci est alors indiqué par des marques apposées sur la cartouche.

NOTE : Diverses cartouches de filtration sont utilisables avec le système de filtration d'eau. Veiller à installer chaque type de cartouche correctement. Veiller à toujours placer la cartouche de Filtration I dans le corps de Filtre I, et à placer la cartouche de Filtration II dans le corps de Filtre II. Pour les caractéristiques de performance des filtres, voir la page 19.

Pour modèle GXSL03C (rév. 2) Pour modèle GXSV10C

Filtre FXSLC (rév. 2) (capacité 600 gallons)

Filtre FXSVC (rév. 2) (capacité 600 gallons)

Filtre I – Blanc, sans embouts

Filtre I – Blanc, avec embouts verts

Filtre II – Blanc, avec embouts jaunes

Filtre II - Gris

6 Lubrifier légèrement le joint torique avec une graisse aux silicones de qualité alimentaire (graisse aux silicones disponible auprès de GE - Pièces et services au : 1-800-626-2002 Numéro de pièce : W560X10005. Veiller à ce que le joint soit bien placé dans la rainure.
7 Tenir le corps de filtre sous la tête de montage; aligner le trou central de la cartouche avec la pièce en saillie sous la tête. Un défaut d'alignement pourrait faire subir des dommages au filtre et/ou au système de filtration, ce qui en dégraderait la performance.
8 Visser le corps de filtre sur la tête de montage-veiller à ne pas détériorer le filetage; bien serrer à la main.

NOTE : Si on perçoit une résistance ou si le corps de filtre ne se visse pas bien, c'est peut-être parce que la cartouche de filtration n'est pas correctement alignée, ou est incorrectement orientée. Retirer la cartouche et veiller à l'orienter correctement avant de visser le corps de filtre.

9 Répéter les étapes 2 à 8 pour installer la cartouche de Filtration II dans le corps de Filtre II.

Faire tourner l'outil dans le sens horaire pour dévisser le corps de filtre Corps de filtre

RACCORD D'ENTRÉE Cartouche de filtration Joint torique Corps de filtre I Étiquette FAIRE TOURNER POUR DÉVISSEER Filtre I Filtre II Bride de montage RACCORD DE SORTIE Tête de filtre Corps de filtre II FAIRE TOURNER LE CORPS DE FILTRE POUR INSTALLER

10 Ouvrir le robinet d'eau filtrée. Ouvrir ensuite lentement le robinet d'arrêt sur la canalisation, et laisser le corps de filtre se remplir d'eau.
11 Fermer le robinet d'eau filtrée. Rechercher ensuite d'éventuelles fuites entre le corps de filtre et la tête de montage.

NOTE : S'il y a une fuite, fermer l'arrivée d'eau et ouvrir le robinet d'eau filtrée. Démonter le corps du filtre; rechercher d'éventuelles détériorations du joint torique (coupure, zone d'écrasement, etc.) ou la présence de matières étrangères sur les surfaces d'étanchéité. Nettoyer le joint torique; lubrifier légèrement le joint avec de la graisse aux silicones propre. Veiller à bien placer le joint dans la rainure du corps de filtre. Visser le corps de filtre; puis inspecter pour rechercher des fuites.

Dans le cas d'un robinet avec piles, enlever et éliminer convenablement les piles; installer deux piles alcalines AA neuves dans le porte-pile. L'extraction des piles ou la déconnexion momentanée des conducteurs d'alimentation provoque la remise à zéro de la minuterie électronique (minutage de six mois). On recommande de changer les piles au moins une fois par an.
13 Les cartouches de filtration contiennent du charbon actif. Laisser initialement le robinet d'eau filtrée ouvert pendant dix minutes pour rincer le système.
14 Inscrire la date de changement du filtre sur l'étiquette, et placer l'étiquette sur le corps du filtre, à l'intérieur de la porte du placard ou en un autre endroit pratique. On devrait changer les filtres à intervalles de six mois.

Processus de rinçage

Chaque fois que le système de filtration GE est exposé à de l'eau de qualité inconnue, on devrait jeter les éléments de filtration et rincer le circuit.

Circonstances qui peuvent nécessiter un rinçage du circuit :

■Notification de la nécessité de faire bouillir l'eau.
■Inondation du système de filtration d'eau GE.
■Inutilisation prolongée.

Méthode de rinçage du système de filtration GE :

Voir la section Cartouches de filtration-Installation ou remplacement; exécuter les étapes 1, 2, 3 et 4.
2 Réinstaller les corps de filtre (sans les éléments de filtration), faire circuler l'eau et laisser l'eau s'écouler par le robinet.
3 Fermer l'arrivée d'eau; enlever les corps de filtre; vider toute l'eau des corps de filtre, puis installer des éléments de filtration neufs.
Pour terminer le processus, voir la section Cartouches de filtration-Installation ou remplacement; exécuter les étapes 5–11.

Avant de contacter un dépanneur...

Conseils pour le diagnostic

Pour économiser temps et argent! Consulter d'abord le tableau

ci-dessous....cela permettra peut-être d'éviter l'intervention d'un

dépanneur.

Problème Causes possibles Remèdes

Présence de petites particules noires dans l'eau	Les cartouches de filtration neuves contiennent du charbon actif; il s'agit d'une lorsque l'eau est limpide.	• Ouvrir le robinet de puisage de l'eau filtrée; laisser l'eau entraîner les particules de carbone. Refermer le robinet
		poudre noire inoffensive.
Présence de bulles dans l'eau, et apparence après l'installation. trouble	Présence d'air dans le système
Clignotement du témoin lumineux sur la base du robinet (GXSV10C maximale des cartouches de seulement) filtration.	Le filtre est en service depuis six mois. C'est la longévité	• Remplacer les deux cartouches de filtration et les piles du porte-pile.
Le témoin lumineux à la base du robinet ne fonctionne pas (GXSV10C seulement)	Les conducteurs à la base du robinet ne sont pas connectés aux piles.	• Connecter les piles.
	Il est peut-être nécessaire de remplacer les piles, ou bien elles ont été installées incorrectement.	• Voir les marques d'orientation sur le porte-pile; effectuer l'installation correcte. Remplacer les piles si elles sont épuisées.
	Conducteurs électriques endommagés.	• Inspecter et réparer selon le besoin.
Goût et/ou odeur de chlore dans l'eau filtrée	Les cartouches de filtration ne retiennent plus le chlore contenu dans l'eau.	• Remplacer les deux cartouches de filtration.
Débit d'eau réduit	Le filtre comporte peut-être un dispositif de limitation du débit.	• Un débit modéré (environ 0,6 g/min) est normal avec ce type de filtre. Si ce débit est insuffisant, remplacer les filtres par des filtres qui ne comportent pas un dispositif de limitation du débit.
	Les filtres sont en service depuis trop longtemps. à intervalles de six mois.	• On recommande de remplacer les deux cartouches de filtration
	Les cartouches de filtration sont obstruées.	• Une concentration élevée de sédiments peut provoquer une obstruction prématurée. Remplacer les deux cartouches de filtration.
Fuites au niveau des raccords	Les tubes n'ont pas été installés correctement.	• Respecter scrupuleusement les instructions d'installation (page 25) et vérifier que le tube est installé à la profondeur correcte.
	Les tubes peuvent être endommagés.	• Examiner l'extrémité du tube (environ 1 po) pour rechercher des défauts comme éraflures, rayures, défauts de rondeur, etc. Si nécessaire, couper l'extrémité du tube et réinstaller.

999 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

*NOTE : Dans l'État du Massachusetts, les codes en vigueur exigent que cet équipement soit installé par un plombier licencié, et que le raccordement à la canalisation d'alimentation ne soit pas effectué par un robinet de prise en charge. Avant l'installation, consulter le code de plomberie 248-CMR du Commonwealth of Massachusetts.

Pour obtenir des pièces de rechange, appelez sans frais au [phone] (États-Unis), au 800.663.6060 (Canada-Anglais), au 800.361.3869 (Canada-Français).

Catalogue des pièces General Electric.

		G
		X
		S
		L
		0	G
		3	X
		C	S
		R	V
		É	1
		V	0
		2	C
		0	0
		1	1
N° DE RÉF. N	° DE PCE DESCRIPTION
0001 WS02X10001 Vis, n	° 10-14 x 3/4 po 8 8
0002 WS28X10010 Bride de montage 1 1
0005 WS02X10003 Vis, n	° 10-14 x 1 1/4 po 2 2
0006 WS22X10002 Coude, 3/8 po NPT x 3/8 po (compression) --
0006 WS22X10032 Coude, 3/8 po NPT x 3/8 po (enfoncement) 2 2
0007 WS19X10011 Tête de filtre 2 2
0008 WS03X10001 Joint torique, 3 3/8 po x 3 5/8 po 2 2
0009 WS30X10002 Corps de filtre 2 2
0010 WS22X10003 Raccord droit, 3/8 po NPT x 1 1/2 po 1 1
0012 WS07X10008 Tube, 3/8 po x 20 pi (blanc)	1 1
0015 WS03X10044 Raccord d'adaptation pour tube de puisage	2 2
0017 WS15X10008 Robinet de prise en charge	1 1
0018 WS15X10002 Robinet de puisage (avec témoin) - 1
WS15X10022 Robinet de puisage (sans témoin)		1 -
0019 WS10X10008 Base de robinet-section supérieure noire	- 1
0020 WS02X10007 Vis, n	" 6-32 x 1 3/8 po		-2
0021 WS10X10002 Base de robinet	- 1
0022 WS02X10008 Écrou	- 2
0023 WS08X10003 Joint de robinet	- 1
0024 WS06X10001 Porte-pile	- 1
0025 FXSLC (rév. 2)	Cartouche de filtration - plomb/spores	1 -
FXSVC (rév. 2)	Cartouche de filtration - COV		-1
0200 WX5X140	Clé pour corps de filtre 1 1
0999 49-50039	Manuel-Utilisation et entretien/installation	1 1

Service à la clientèle.

Site Web appareils électroménagers GE

www.GEAppliances.com

Vous avez une question ou vous avez besoin d'aide pour votre appareil électroménager? Contactez-nous par Internet au site www.GEAppliances.com 24 heures par jour, tous les jours de l'année.

Service de réparations www.GEAppliances.com

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner (800.432.2737).

Studio de conception réaliste www.GEAppliances.com

Sur demande, GE peut fournir une brochure sur l'aménagement d'une cuisine pour les personnes à mobilité réduite. Appelez-nous au 800.833.4322.

Prolongation de garantie www.GEAppliances.com

Achetez un contrat d'entretien GE avant que votre garantie n'expire et bénéficiez d'un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 800.626.2224

Pièces et accessories www.GEAppliances.com

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées). Visitez notre site Web ou appelez-nous au 800.626.2002 (EU), au 800.663.6060 (Canada-Anglais), au 800.361.3869 (Canada-Français).

Les directives stipulées dans le présent manuel peuvent être effectuées par n'importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l'appareil.

Contactez-nous www.GEAppliances.com

Si vous n'êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n'êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au Manager, Customer Relations, GE Appliances, Appliance Park, Louisville, KY 40225.

Inscrivez votre appareil électroménager www.GEAppliances.com

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d'inscription joint à votre documentation.

Système de filtration d'eau GE-Garantie.

— Tout défaut de matériel ou de main d'oeuvre du produit.

- Q'est-ce qui n'est pas couvert par la garantie?

— Les cartouches de filtre.

— Les déplacements à votre domicile pour vous enseigner comment utiliser le produit.

— Une installation incorrecte.

— Une panne du produit causée par un abus d'utilisation, une mauvaise utilisation, toute modification ou une utilisation du produit dans un but non prévu.

— Défauts entraînés par une installation incorrecte ou tout dommage non imputable à GE.

— Responsabilité de GE couvert par cette garantie ou toute autre garantie couvrant tout domnage indirect.

— Produits utilisés pour des applications industrielles ou commerciales.

— Utilisation de ce produit lorsque l'eau est microbiologiquement impure ou de qualité inconnue sans qu'une désinfection adéquate n'ait eu lieu avant l'entrée et sortie dans le circuit. Les systèmes homologués pour une réduction des microbes peuvent être utilisés après désinfection de l'eau pouvant contenir des microbes filtrables.

— Tout dommage causé au produit par accident, incendie, inondation ou acte de Dieu.

— Tout dommage fortuit ou indirect causé par des défauts éventuels de cet appareil, son installation ou les réparations effectuées.

- Quelle est la durée de la garantie après l'achat? — Un an.

- Comment dois-je faire ma réclamation?

— Ramencz le produit au magasin où vous l'avez acheté avec une exemplaire de la "Preuve d'achat". Cette garantie exclut les coûts d'expédition ou les déplacements de service à votre domicile.

- Quel est le statut de cette garantie vis-à-vis de la loi?

— Cette garantie vous donne des droits légaux spécifiques. Il est possible que vous avez d'autres droits qui varient d'état en état. CETTE GARANTIE REMPLACE DE TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRIMÉE OU SOUS-ENTENDUE, INCLUANT LES GARANTIES DE NÉGOCE ET DE CONVENANCE DANS UN BUT PARTICULIER.

Veuillez nous contacter à www.GEAppliances.com, ou composez le 800-GE-CARES (États-Unis) et sans frais le 866.777.7627 (Canada).
