MODE D'EMPLOI RMB 980 IN ROSIERES

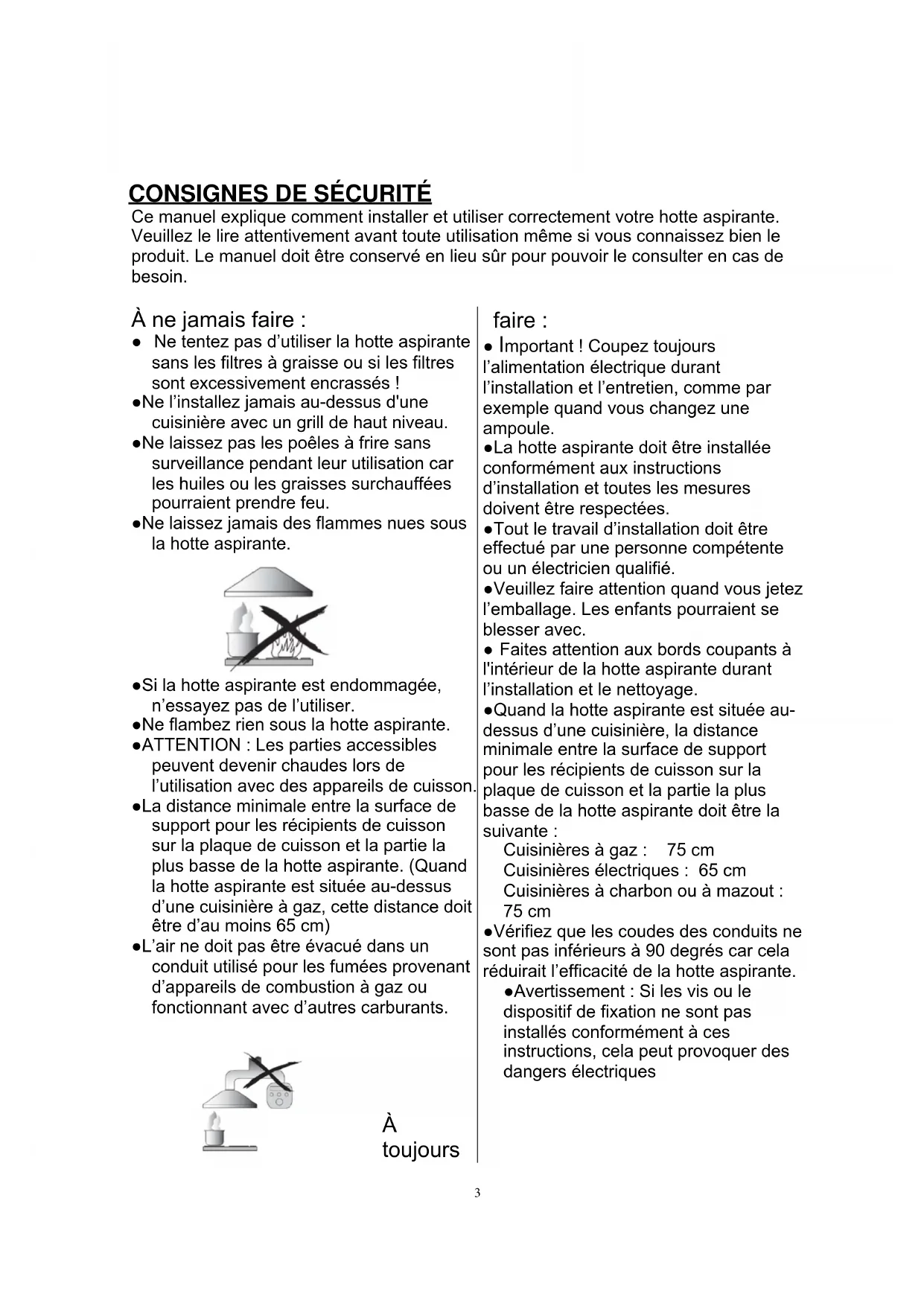

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le lire attentivement avant toute utilisation même si vous connaissez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin. À ne jamais faire : ● Ne tentez pas d’utiliser la hotte aspirante sans les filtres à graisse ou si les filtres sont excessivement encrassés ! ●Ne l’installez jamais au-dessus d'une cuisinière avec un grill de haut niveau. ●Ne laissez pas les poêles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu. ●Ne laissez jamais des flammes nues sous la hotte aspirante. ●Si la hotte aspirante est endommagée, n’essayez pas de l’utiliser. ●Ne flambez rien sous la hotte aspirante. ●ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l’utilisation avec des appareils de cuisson. ●La distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d’une cuisinière à gaz, cette distance doit être d’au moins 65 cm) ●L’air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d’appareils de combustion à gaz ou fonctionnant avec d’autres carburants.

toujours faire : ● Important ! Coupez toujours l’alimentation électrique durant l’installation et l’entretien, comme par exemple quand vous changez une ampoule. ●La hotte aspirante doit être installée conformément aux instructions d’installation et toutes les mesures doivent être respectées. ●Tout le travail d’installation doit être effectué par une personne compétente ou un électricien qualifié. ●Veuillez faire attention quand vous jetez l’emballage. Les enfants pourraient se blesser avec. ● Faites attention aux bords coupants à l'intérieur de la hotte aspirante durant l’installation et le nettoyage. ●Quand la hotte aspirante est située au- dessus d’une cuisinière, la distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante doit être la suivante : Cuisinières à gaz : 75 cm Cuisinières électriques : 65 cm Cuisinières à charbon ou à mazout : 75 cm ●Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l’efficacité de la hotte aspirante. ●Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques4 À toujours faire : ●Placez toujours le couvercle sur les casseroles et les poêles quand vous cuisinez sur une cuisinière à gaz. ●En mode extraction, l’air de la pièce est éliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte aspirante élimine les odeurs de la pièce mais pas la vapeur. ●La hotte aspirante est réservée à un usage domestique.

●Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d’accident. ●Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l'appareil de manière sûre, et s'ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

●Avertissement : Avant d’accéder aux bornes, il faut débrancher tous les circuits d’alimentation.

À toujours faire : ● Attention : L’appareil et ses parties accessibles peuvent devenir chauds durant le fonctionnement. Évitez de toucher les éléments qui chauffent. Les enfants âgés de moins de 8 ans doivent rester à distance à moins d’être surveillés en permanence. ● Il faut disposer d’une ventilation appropriée dans la pièce où la hotte aspirante est utilisée en même temps que d’autres appareils brûlant du gaz ou d’autres carburants. ●Il existe un risque d'incendie si le nettoyage n’est pas effectué conformément aux instructions. ●Les réglementations relatives à l’évacuation de l’air doivent être respectées. ●Nettoyez régulièrement votre appareil en suivant la méthode fournie dans le chapitre ENTRETIEN. ●Pour des raisons de sécurité, veuillez n’utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d’instruction. ●En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relatif à l’entretien et au nettoyage dans le manuel d’instruction. ●Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. ●Quand la hotte aspirante et les appareils alimentés par autre chose que de l’électricité fonctionnent simultanément, la pression négative à l’intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar). ●AVERTISSEMENT : Risque d’incendie : ne rangez pas des objets sur les surfaces de cuisson. ●Il ne faut pas utiliser de nettoyeur vapeur. ●Ne tentez JAMAIS d’éteindre un incendie avec de l’eau, mais éteignez l’appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.5 INSTALLATION (ÉVENT À L’EXTÉRIEUR) Si vous avez une sortie vers l’extérieur, votre hotte aspirante peut être raccordée comme sur l’image ci-dessous au moyen d'un conduit d’extraction (émail, aluminium, tuyau flexible ou matériau inflammable avec un diamètre intérieur de 150 mm)

1. Avant l’installation, éteignez l’unité et débranchez-la de la prise.

2. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la

surface de cuisson pour un meilleur effet.

3. Montez le crochet à un endroit adapté une fois que vous avez déterminé la hauteur

d’installation et maintenez-le aligné. La position fixée de l’étrier de la cheminée intérieure est la place de la cheminée. Voir fig. 2.

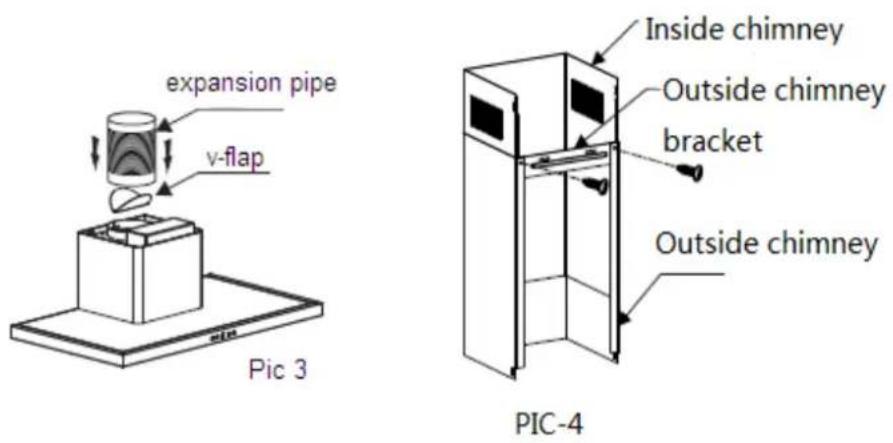

4. Fixez l’étrier de la cheminée extérieure sur la cheminée extérieure et vérifiez que la

cheminée intérieure puisse être réglée librement à la hauteur de même que la gaine6 extensible. Après cela, installez la gaine extensible et la cheminée sur la hotte aspirante. Voir fig. 3/fig. 4.

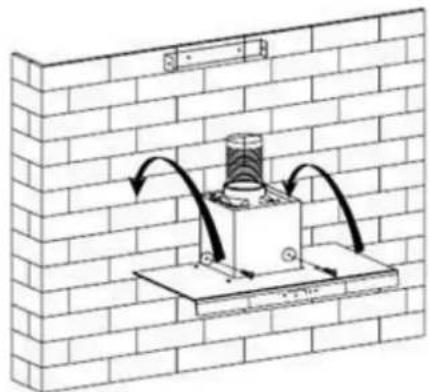

4. Placez la hotte aspirante sur le crochet. Voir fig. 5.

5. Réglez la hauteur de la cheminée intérieure sur la position de l’étrier de la cheminée

intérieure et fixez-la au moyen d’une vis, après avoir réglé la position, fixez le bloc avec une vis d’arrêt. Voir fig. 6. Remarque : Les deux évents de sécurité sont positionnés sur le carter arrière, avec un diamètre de 6 mm. Placez la gaine extensible dans la sortie murale. Fixez la gaine extensible avec le collier de serrage sur la sortie murale si la gaine est en aluminium.7

ASTUCES POUR L’INSTALLATION DU CONDUIT

D’ÉVACUATION Vous devez suivre ces règles strictement pour obtenir une extraction optimale de l’air :

• Maintenez la gaine extensible courte et droite ;

• Ne réduisez pas la taille de la gaine extensible et ne la rétrécissez pas ;

• Quand vous utilisez la gaine extensible, installez toujours la gaine bien tendue pour minimiser la perte de pression ;

• Le non-respect de ces instructions de base réduira les performances et augmentera les niveaux sonores de la hotte aspirante ;

• Tout travail d’installation doit être effectué par un électricien qualifié ou une personne compétente ;

• Ne raccordez pas le système du conduit de la hotte à un système de ventilation existant qui est utilisé pour un autre appareil, comme un tuyau de chauffage, un tuyau de gaz ou un tuyau d’air chaud ;

• L’angle de courbure de la gaine extensible ne doit pas être inférieur à 120º. Vous devez orienter la gaine à l’horizontale ou, en alternative, la gaine doit monter à partir du point initial et être amenée jusqu’à un mur extérieur ;

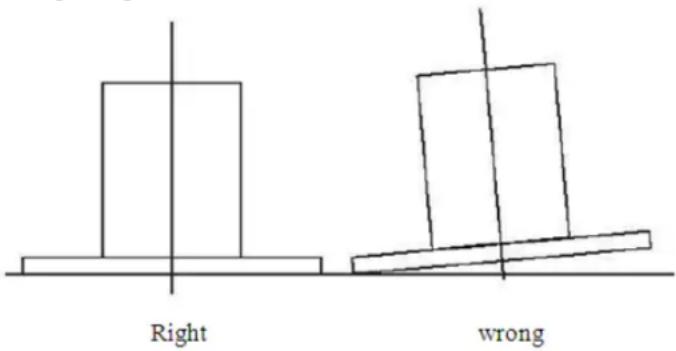

• Après l’installation, assurez-vous que la hotte aspirante est à niveau pour éviter que la graisse s’accumule à son extrémité ;

• Vérifiez que la gaine extensible choisie pour l’installation est conforme aux normes pertinentes et qu’il est ignifuge.

AVERTISSEME NT : Pour des raisons de sécurité, veuillez n’utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d’instruction. Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.8 Commencez à utiliser votre hotte aspirante Touche électronique

1. Appuyez sur la touche “Bas”, le voyant intérieur du commutateur s’allume et le

moteur fonctionne à basse vitesse. Appuyez à nouveau sur la touche, le moteur s’arrête.

2. Appuyez sur la touche “Moyen”, le voyant intérieur du commutateur s’allume et

le moteur fonctionne à une vitesse moyenne. Appuyez à nouveau sur la touche, le moteur s’arrête.

3. Appuyez sur la touche “Élevé”, le voyant intérieur du commutateur s’allume et

le moteur fonctionne à une vitesse élevée. Appuyez à nouveau sur la touche, le moteur s’arrête.

4. Appuyez sur la touche “Éclairage”, les deux lumières s’allument. Appuyez à

nouveau sur la touche, les lumières s’éteignent.

DEPANNAGE Problème Cause possible Solution La lumière est allumée mais le moteur ne fonctionne pas Le ventilateur est éteint Sélectionnez une position du commutateur du ventilateur. Panne du commutateur du ventilateur Contactez le centre d’assistance. Panne du moteur Contactez le centre d’assistance. La lumière ne fonctionne pas, le moteur ne fonctionne pas Les fusibles de la maison ont sauté Remettez/Remplacez les fusibles. Cordon d’alimentation lâche ou débranché Rebranchez le cordon à la prise de courant. Mettez sous tension la prise de courant. Fuite d’huile Le clapet anti-refoulement et la sortie ne sont pas bien étanches Ôtez le clapet anti-refoulement et rendez-le étanche avec du mastic. Fuite au niveau du raccordement de la cheminée et du couvercle Ôtez la cheminée et rendez-la étanche. Les lumières ne fonctionnent pas Ampoules cassées/défectueuses Changez les ampoules selon ces instructions. Aspiration insuffisante La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante Remontez la hotte aspirante à la bonne distance.9 La hotte aspirante est inclinée La vis de fixation n’est pas suffisamment serrée Serrez la vis de suspension et placez-la à l’horizontale. REMARQUE : Toute réparation électrique sur cet appareil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d’assistance si vous avez des doutes avant d’effectuer toute réparation.

Si vous n’arrivez pas à identifier la cause de l’anomalie de fonctionnement, éteignez l’appareil (sans l’endommager) et contactez le service après-vente. NUMÉRO DE SÉRIE DU PRODUIT. Où puis-je le trouver ? Il est important que vous communiquiez au service après-vente la référence de votre produit et son numéro de série (un code à 16 caractères qui commence par le chiffre 3). Vous pouvez le trouver sur le certificat de garantie ou la plaque signalétique apposée sur l’appareil. Il aidera à éviter aux techniciens de perdre du temps et par conséquent (l’un des aspects les plus importants) permettra d’économiser les frais de déplacement correspondants.

• Avant d’effectuer l’entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l’alimentation. Vérifiez que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

Le nettoyage et l’entretien doivent être effectués quand l’appareil est froid, en particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces. ACIER INOXYDABLE Il faut nettoyer régulièrement (par ex. une fois par semaine) l’acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécialement conçu pour l’acier inoxydable peut être utilisé. REMARQUE : Veillez à essuyer l’appareil le long du grain de l’acier inoxydable pour éviter l’apparition de rayures croisées.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande peut être nettoyé avec de l’eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d’effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l’excès d’humidité restant après le10 nettoyage. Important Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des abrasifs, car cela affectera l’aspect de l’appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

FILTRES À TAMIS À GRAISSE

Les filtres à tamis peuvent être nettoyés à la main. Plongez-les pendant près de 3 minutes dans de l’eau avec un détergent pour dissoudre la graisse, puis brossez-les délicatement avec une brosse douce. N’exercez pas une pression trop importante pour éviter de les endommager. (Laissez-les sécher naturellement sans les placer en plein soleil) Les filtres doivent être lavés séparément des couverts et des ustensiles de cuisine. Il est conseillé de ne pas utiliser un agent de rinçage.

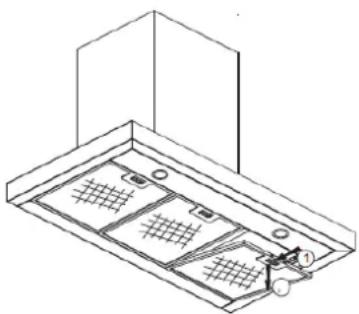

INSTALLATION DES FILTRES À TAMIS À GRAISSE

• Pour installer les filtres, suivez ces quatre étapes : - Inclinez le filtre pour l’introduire dans les fentes à l’arrière de la hotte ; - Appuyez sur le bouton situé sur la poignée du filtre ; - Relâchez la poignée une fois que le filtre est mis en place ; - Répétez cette opération pour installer tous les filtres. FILTRE À CHARBON Le filtre à charbon actif peut être utilisé pour capturer les odeurs. Il faut habituellement remplacer le filtre à charbon actif tous les trois ou six mois en fonction de vos habitudes de cuisine. La procédure d’installation du filtre à charbon actif est indiquée ci-dessous. (1) Il faut d’abord détacher le filtre en aluminium. Appuyez sur le verrou et tirez-le vers le bas. (2) Ôtez le filtre à charbon en faisant tourner le filtre à charbon dans le sens contraire des aiguilles d’une montre. (3) Placez le filtre à charbon neuf. - Effectuez la procédure inverse pour enlever le filtre à charbon REMARQUE : Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux. Quand le filtre à charbon actif est fixé, la puissance d’aspiration diminue.11

Important : L’ampoule doit être remplacée par le fabricant, le service après-vente ou d’autres personnes qualifiées. Coupez toujours le courant avant d’effectuer toute opération sur l’appareil. Quand vous manipulez l’ampoule, assurez-vous qu’elle ait entièrement refroidi avant tout contact direct avec les mains. Quand vous manipulez les ampoules, faites-le avec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l’ampoule car cela peut réduire la durée de vie de l’ampoule. A. Remplacement d’une ampoule pour LED

1. Éteignez l’unité et débranchez d’abord la fiche.

2. Attendez que l’ampoule ait refroidi avant de la changer.

3. Sortez le filtre du déflecteur et utilisez le tournevis pour ôter la structure comme

cela est montré sur la figure ci-dessous.

4. Remplacez-la par le même type d’ampoule (LED 2 W maxi).

Remarque : le remplacement de l’éclairage ne doit être effectué que par du personnel qualifié.

• Le code ILCOS D pour cette lampe est le suivant : DBR-2/65-H-64 – Modules LED –lampe ronde – Puissance maxi : 2 W – Plage de tension : CA 220-240 V – Dimensions :12

B. Changer l’éclairage à LED

1. Éteignez l’unité et débranchez d’abord la fiche.

2. Desserrez les 4 vis 4x10 mm au dos du boîtier puis ôtez le verre extérieur.

3. Desserrez les 2 vis sur l’étrier de la lampe puis remplacez l’éclairage à LED.

Voir fig. ci-dessous. Remarque : veillez à couper le courant et à ôter la hotte aspirante du mur pour effectuer le remplacement. Le remplacement de l’éclairage ne doit être effectué que par du personnel qualifié.

• Le code ILCOS D pour cette lampe est le suivant : DSL-7-S-650 – Puissance maxi : 7 W – Plage de tension : CC 12 V

Le symbole de la poubelle barrée est apposé sur ce produit. Cela veut dire que ce produit ne doit pas être jeté avec les ordures ménagères mais doit être apporté à un centre de collecte sélective conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou démonté pour réduire au minimum l’impact sur l’environnement car les produits électriques et électroniques sont potentiellement dangereux pour l’environnement et la santé humaine car contenant des substances nocives. Pour de plus amples informations, veuillez contacter les autorités locales ou régionales. REMARQUE : Les indications suivantes montrent comment réduire l’impact total sur l’environnement (par ex. utilisation de l’énergie) du processus de cuisson. (1) Installez la hotte aspirante à un endroit approprié disposant d’une ventilation efficace. (2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d’air.14 (3) N’oubliez pas d’éteindre la lumière de la hotte aspirante après avoir cuisiné. (4) N’oubliez pas d’éteindre la hotte aspirante après avoir cuisiné.

INFORMATIONS POUR LE DÉMONTAGE

Ne démontez pas l’appareil autrement que ce qui est indiqué dans le manuel d’utilisation. L’appareil ne doit pas être démonté par l’utilisateur. À la fin de sa durée de vie, l’appareil ne doit pas être jeté avec les ordures ménagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.15
