RHT6300/2LIN/1 - Hotte ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisson
Marque	Rosieres
Modèle	RHT6300/2LIN/1
Largeur	60 cm
Alimentation électrique	CA 110-240 V
Puissance d'éclairage	2 W (type LED)
Nombre de vitesses	2 (lente et rapide)
Type de commande	Interrupteur à bascule
Mode d'évacuation	Extraction (recyclage possible avec filtre à charbon optionnel)
Distance minimale au-dessus d'une cuisinière à gaz	65 cm
Matériau principal	Acier inoxydable
Filtres à graisse	Métalliques, lavables à la main
Filtre à charbon actif	Optionnel, à remplacer tous les 3 à 6 mois
Type d'ampoule	DBS-2/65-H-120/33, 2W, 110-240V
Sécurité	Coupe-circuit automatique lors du retrait du panneau avant
Usage	Domestique
Entretien	Nettoyage régulier des filtres et surfaces, éviter produits abrasifs
Pièces détachées	Filtres, ampoule, filtre à charbon, rabat en V
Réparabilité	Contacter le service après-vente pour toute réparation

FOIRE AUX QUESTIONS - RHT6300/2LIN/1 ROSIERES

Quelle est la distance minimale entre la hotte et une plaque de cuisson au gaz ?

La distance minimale entre la surface d'appui des récipients sur la plaque et la partie la plus basse de la hotte est de 65 cm.

Comment nettoyer les filtres à graisse métalliques ?

Plongez les filtres dans une émulsion d'eau tiède et de détergent dégraissant pendant environ 3 minutes, puis brossez doucement avec une brosse douce. Laissez sécher naturellement à l'abri du soleil. Ne pas utiliser de produit de rinçage.

Comment remplacer l'ampoule de la hotte ?

Coupez l'alimentation électrique. Retirez le filtre en aluminium en appuyant sur le système d'ouverture. Dévissez l'ampoule défectueuse dans le sens inverse des aiguilles d'une montre. Remplacez-la par une ampoule de même type (DBS-2/65-H-120/33, 2W, 110-240V). Utilisez un chiffon ou des gants pour manipuler la nouvelle ampoule.

Puis-je utiliser la hotte sans filtre à graisse ?

Non. Ne pas utiliser la hotte sans filtres à graisse ou avec des filtres trop encrassés, car cela présente un risque d'incendie.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, vous devez acheter un filtre à charbon actif (non fourni) et l'installer. Suivez la procédure : retirez le filtre à graisse, insérez le filtre à charbon en tournant dans le sens inverse des aiguilles d'une montre jusqu'à enclenchement. Notez que la force d'aspiration sera réduite.

À quelle fréquence faut-il changer le filtre à charbon ?

Le filtre à charbon actif doit normalement être changé tous les 3 à 6 mois, selon le type d'utilisation de la cuisine.

Que faire si le moteur ne fonctionne pas mais l'éclairage oui ?

Vérifiez que le commutateur de ventilation est activé (position I ou II). Si le problème persiste, le commutateur ou le moteur peut être endommagé. Contactez le service après-vente.

Puis-je nettoyer la hotte avec un nettoyeur vapeur ?

Non, n'utilisez jamais de nettoyeur à vapeur. Cela pourrait endommager l'appareil.

Comment éteindre un feu sous la hotte ?

N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu.

Quelles sont les consignes de sécurité pour l'installation ?

Coupez toujours l'alimentation électrique avant l'installation ou l'entretien. Respectez la distance minimale de 65 cm au-dessus d'un appareil à gaz. Assurez-vous que le conduit d'évacuation n'ait pas de courbure supérieure à 90 degrés. Utilisez uniquement les vis de la taille recommandée.

MODE D'EMPLOI RHT6300/2LIN/1 ROSIERES

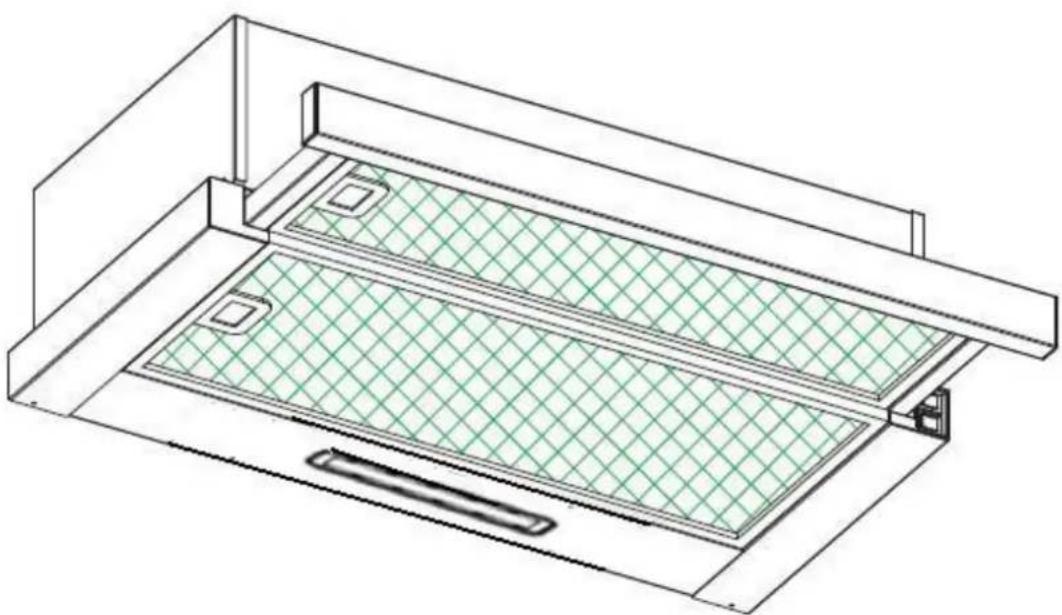

Hotte de cuisson Manuel d'instructions

Ce manuel indique comment installer votre hotte de cuisson et comment vous en servir. Avant toute utilisation, veuillez le lire attentivement, même si vous connaissez déjà ce produit. Conservez ce manuel dans un endroit sûr, pour pouvoir le consulter par la suite.

Avertissements :

• Ne pas utiliser la hotte sans filtres à graisse ou si les filtres sont trop encrassés !
• N'installez pas la hotte au-dessus d'une cuisinière comportant un grill élevé.
• Ne laissez pas de friture sans surveillance pendant l'utilisation de la hotte, car il existe un risque d'incendie dû à la surchauffe de graisse ou d'huile.
• Ne laissez jamais de flammes nues sous la hotte.

• Si la hotte de cuisson est endommagée, il faut renoncer à l'utiliser.
• Ne pas flamber d'aliment sous la hotte de cuisson.
• ATTENTION : Les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
• Distance minimale entre la surface d'appui des récipients de cuisson sur la plaque et la partie la plus basse de la hotte. (Si la hotte de cuisson est installée au-dessus d'un dispositif fonctionnant au gaz, la distance est 65 cm)
• L'air ne doit pas être évacué dans un conduit d'élimination des fumées d'échappement de dispositifs brûlant du gaz ou d'autres combustibles.

Ne jamais oublier de :

- Important ! Veuillez toujours couper l'alimentation électrique au secteur

pendant l'installation ou l'entretien, comme par exemple le remplacement d'une ampoule électrique.

• La hotte de cuisson doit être installée suivant les instructions d'installation et toutes les mesures ci-dessous :
• Toute l'installation doit être prise en charge par une personne compétente ou un électricien professionnel.
• Veillez à l'élimination des matériaux d'emballage. Ils peuvent représenter un danger pour les enfants.
• Faites bien attention aux bords aiguisés à l'intérieur de la hotte, notamment pendant l'installation et le nettoyage.
• Assurez-vous que le tuyau n'ait pas de courbure à plus de 90 degrés, car ceci réduirait l'efficacité de la hotte.
• Avertissement : Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des dangers électriques.
• Avertissement : Avant d'accéder aux appareils, tous les circuits d'alimentation doivent être coupés.

Ne jamais oublier de :

• Utilisez toujours des couvercles sur les casseroles et les poêles, quand vous cuisinez sur une gazinière.
• En modalité d'extraction, l'air de la pièce est évacué par la hotte. Assurez-vous que la pièce soit bien aérée. Cette hotte élimine les odeurs de la pièce mais pas la vapeur.
• La hotte est prévue uniquement pour un usage domestique.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou des professionnels de même qualification, afin d'éviter tout risque.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes sans expérience ou connaissances spécifiques, si on les a informées sur la manière d'utiliser l'appareil en toute sécurité et qu'elles en ont compris les risques. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

- Attention : Avant d'accéder aux appareils, tous les circuits d'alimentation doivent être coupés.

Ne jamais oublier de :

• Attention : L'appareil et ses parties accessibles chauffent pendant l'utilisation. Ne pas toucher les éléments chauds. Les enfants de moins de 8 ans doivent se tenir éloignés, à moins qu'ils ne soient sous surveillance permanente.
• Il faut une ventilation adéquate de la pièce lorsque la hotte est utilisée en même temps que des dispositifs fonctionnant au gaz ou à d'autres combustibles.
• Il existe un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions.
• La réglementation en matière d'évacuation de l'air doit être respectée.
• Nettoyez régulièrement votre appareil en suivant la méthode indiquée au chapitre ENTRETIEN.
• Pour des raisons de sécurité, n'utilisez que des vis de fixation ou de montage de la taille indiquée dans ce manuel d'instructions.
• Pour des explications concernant le mode de nettoyage, veuillez consulter le chapitre entretien et nettoyage de ce manuel d'instructions.
• L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.
• Lorsque la hotte électrique fonctionne en même temps que des dispositifs alimentés par d'autres énergies que l'électricité, la pression négative de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars).
• ATTENTION : Danger d'incendie : ne pas stocker d'éléments sur les surfaces de cuisson.
• N'utilisez jamais de nettoyeur à vapeur.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu, par exemple.

INSTALLATION (ÉVACUATION EXTERNE)

MONTAGE DU RABAT EN V

Remarque:

1. Les modèles suivants incluent le volet en V : RHT6300 /2LIN, RHT6300 /2LRB, RHT6300/2LPN

2. Le volet en v est facultatif pour le modèle HHT6300/2X.

Si la hotte de cuisson n'est pas dotée d'un rabat en V 1, vous pouvez en monter les rabats successivement. Les schémas ne sont qu'un exemple de montage du rabat en V, la sortie pouvant être différente, selon les différents modèles et configurations.

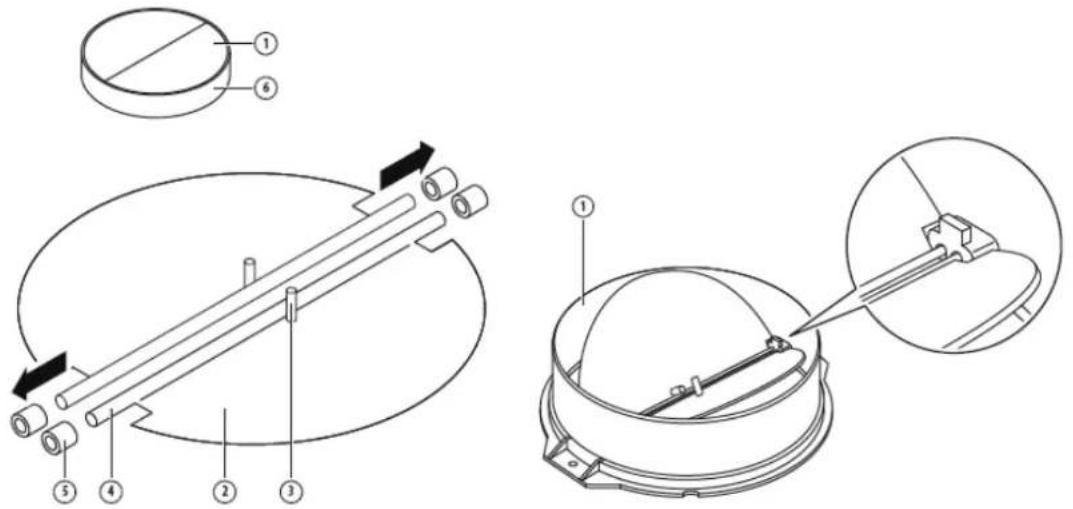

Pour le montage du rabat en V, voilà comment procéder :

• Montez les deux rabats dans la pièce 6
• orienter la goupille 3 vers le haut ;
- l'axe 4 doit être inséré dans les trous 5 de la pièce ;
- répétez les mêmes opérations pour la deuxième moitié de rabat

Remarque: le produit est fourni avec un accessoire à rabat en v. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit.

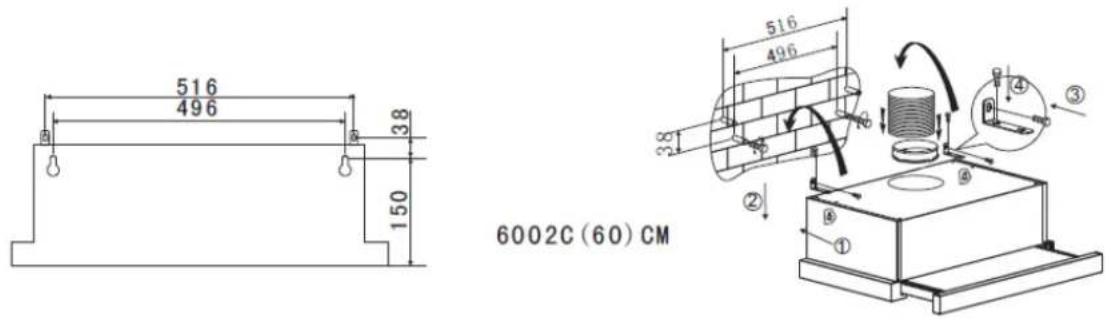

1. Décidez de la position des trous de fixation de la hotte de cuisson.

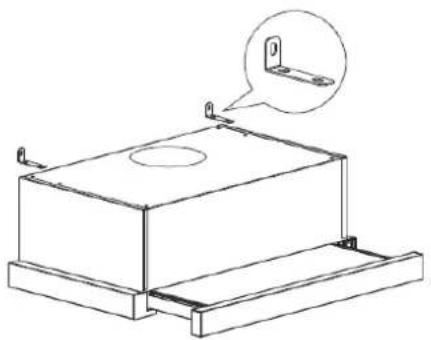

1. Installez le support en forme de L en haut de la hotte à l'aide de deux vis (4mm x 10 mm)

1. La hotte de cuisson est montée au mur à l'aide de 4 vis (4mm x 30mm) et des chevilles correspondantes.

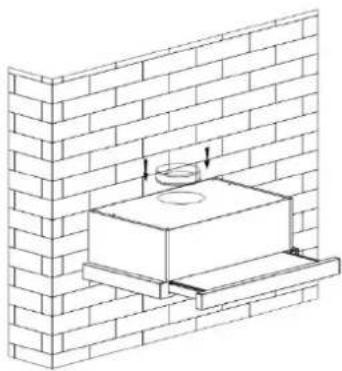

Montez la hotte de cuisson au mur à l'aide des 2 vis (4mm x 30mm) au dos de la hotte et des chevilles correspondantes. Puis fixer la hotte au mur à l'aide de 2 vis (4 mm x 30 mm) et des chevilles correspondantes au travers du petit support en forme de L.

1. Fixez la valve anti-retour sur la prise de sortie de l'air de la hotte.

INSTALLATION (montage dans l'armoire)

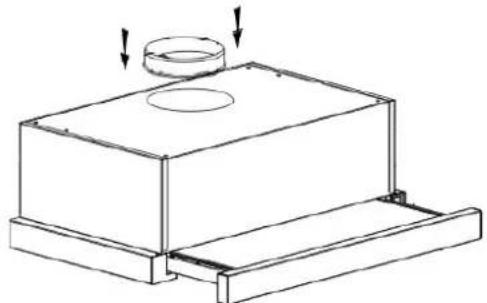

1. Fixez la valve anti-retour sur la prise de sortie de l'air de la hotte.

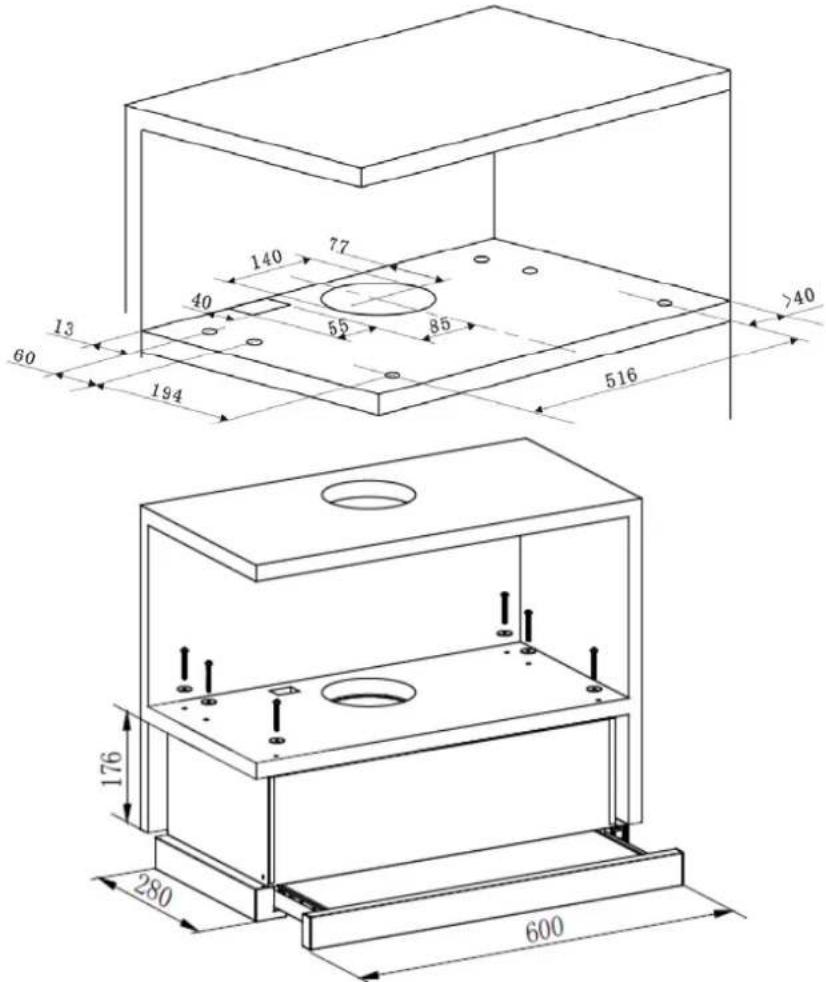

1. Montez la hotte de cuisson dans l'armoire à l'aide de 6 vis (4x35 mm) et de rondelles plates.

S'il y a un espace entre le mur et la hotte de cuisson, vous pouvez installer le support en forme de L en bas de la hotte à l'aide de deux vis (3 x 12 mm).

L'installation du support en forme de L n'est pas obligatoire.

AVVERTISSEMENT :

Pour des raisons de sécurité, utilisez uniquement des vis de fixation ou de montage de la taille recommandée dans ce manuel d'instructions.
Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.

COMMENT UTILISER VOTRE HOTTE DE CUISSON

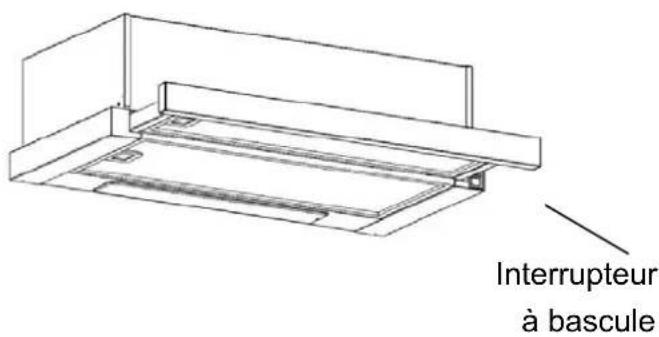

Interrupteur à bascule

1. Introduisez la fiche dans la prise d'alimentation.

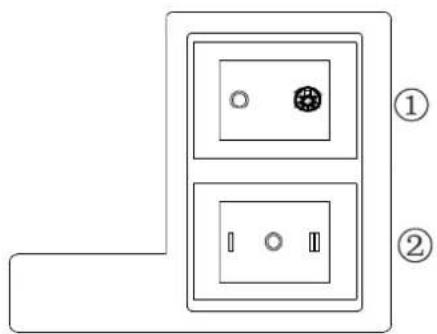

2. Poussez l'interrupteur ① jusqu'à, la lampe s'allume ; poussez l'interrupteur ① jusqu'à « 0 », la lampe s'éteint.
3. Poussez l'interrupteur ② sur « I ou II », le moteur se met en marche sur « vitesse lente ou vitesse rapide », poussez-le sur « 0 », le moteur s'éteint.
4. L'alimentation sera connectée suite au retrait du panneau avant. Inversement, l'alimentation sera automatiquement coupée.

DÉPANNAGE

Problème Cause possible Solution
Lumière allumée, mais le moteur ne fonctionne pas.	Le commutateur de ventilation est désactivé.	Sélectionnez une position active du commutateur de ventilation.
	Le commutateur de ventilation est endommagé.	Contactez le service après-vente..
	Le moteur est endommagé. Contactez le service après-vente.
L'éclairage ne fonctionne pas, le moteur ne fonctionne pas.	Les fusibles ont grillé. Réinitialisez/Remplacez les fusibles.
	Câble d'alimentation mal branché ou déconnecté.	Repositionnez le câble dans la prise d'alimentation. Connectez la prise d'alimentation.
Fuite d'huile.	Le clapet de non-retour n'est pas correctement scellé à la sortie.	Démontez le clapet de non-retour et scellez avec du mastic.
	Fuite du raccordement entre le conduit et le boîtier.	Démonter le conduit et scellez.
Les lumières ne fonctionnent pas.	Lampes grillées ou défectueuses.	Remplacez les ampoules selon les instructions.
Aspiration insuffisante.	La distance entre la hotte et la plaque de cuisson est trop grande.	Repositionnez la hotte à la bonne distance.
La hotte de cuisson penche.	Les vis de fixation ne sont pas correctement serrées.	Serrez la vis du support d'accrochage en position parfaitement horizontale.

REMARQUE :

Toute réparation de votre appareil doit être conforme aux lois locales, nationales ou fédérales. Veuillez contacter le service après-vente si vous avez des doutes avant d'opérer selon les instructions ci-dessus.

L'appareil doit toujours être déconnecté du secteur d'alimentation avant d'être ouvert.

ENTRETIEN ET NETTOYAGE

Attention :

- Avant toute opération d'entretien ou de nettoyage, la hotte doit être déconnectée du secteur d'alimentation. Vérifiez que la hotte est déconnectée de la prise murale et que la fiche de la prise est débranchée.

- Les surfaces externes sont sensibles aux rayures et aux abrasions : veuillez respecter les consignes de nettoyage, afin d'obtenir le meilleur résultat possible, sans rien endommager.

CONSIGNES GÉNÉRALES

Le nettoyage et l'entretien doivent être mis en œuvre quand l'appareil est refroidi, tout particulièrement pour le nettoyage. Évitez de passer des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

L'acier inoxydable doit régulièrement être nettoyé (par ex. toutes les semaines) pour s'assurer une longue durée de vie. Essuyez avec un chiffon doux propre. On peut utiliser un produit d'entretien spécialement conçu pour l'acier inoxydable.

REMARQUE :

Prenez soin d'essuyer avec un chiffon qui n'endommage pas la surface de l'acier inoxydable, pour éviter l'apparition de motifs rayés croisés disgracieux.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande incorporé peut-être nettoyé avec de l'eau savonneuse. Assurez-vous que le chiffon est propre et bien essoré avant de nettoyer. Utilisez un chiffon doux et sec pour éliminer toute trace d'humidité après avoir nettoyé.

Important

Utilisez des détergents neutres et évitez les produits de nettoyage chimiques agressifs, les détergents ménagers puissants ou les produits contenant un abrasif, car cela pourrait nuire à l'apparence de l'appareil et effacer les motifs ou écritures imprimés sur le panneau de commande et annuler la garantie du fabricant.

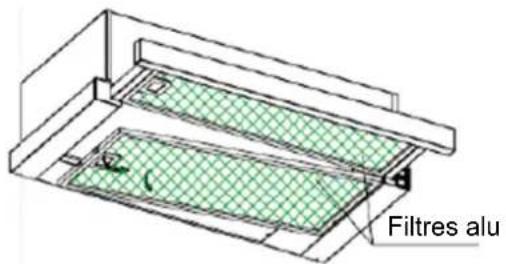

FILTRES À GRAISSE EN CAISSETTES MÉTALLIQUES

Les filtres à graisse en caissettes métalliques peuvent être lavés à la main. Plongez-les environ 3 minutes dans une émulsion d'eau tiède et de détergent dégraissant, puis brossez doucement avec une brosse douce. Veuillez ne pas exercer trop de pression, pour éviter de les endommager. (Laissez-les sécher naturellement à l'abri de la lumière directe du soleil)

Les filtres doivent être nettoyés séparément de la vaisselle et des ustensiles de cuisine. Il est conseillé de ne pas utiliser de produit de rinçage.

INSTALLATION DES FILTRES À GRAISSE EN CAISSETTES MÉTALLIQUES

• Installez les filtres selon les quatre étapes suivantes.
• Placez un filtre dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton de la poignée du filtre.
• Relâchez la prise quand le filtre est dans sa position définitive.
• Répétez la même opération pour installer tous les filtres.

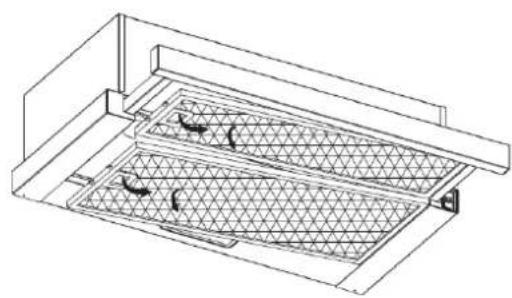

FILTRE À CHARBON - Non fourni

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Les filtres à charbon actif doivent normalement être changés tous les trois ou six mois, selon le type d'utilisation de la cuisine. La procédure d'installation des filtres à charbon actif est la suivante.

(1) Faites coulisser la partie avant de la hotte de cuisson.

(2) Commencez par retirer le filtre en aluminium. Appuyez sur le système d'ouverture et tirez-le filtre vers le bas.

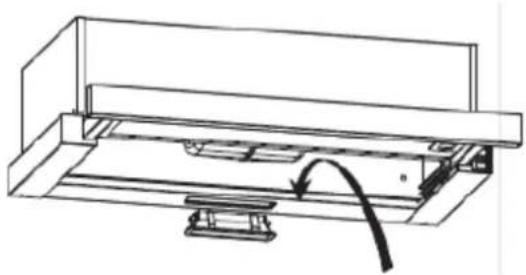

(3) Retirez le filtre à charbon en le tournant dans le sens inverse des aiguilles d'une montre.
(4) Remontez un filtre à charbon neuf.

• Assurez-vous que le filtre soit correctement enclenché. Dans le cas contraire, il pourrait tomber et endommager le bloc.
• Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

La lampe doit être remplacée par le fabricant, un agent après-vente ou toute autre personne qualifiée.
✿ Coupez l'alimentation électrique avant toute intervention sur l'appareil. Avant de prendre la lampe directement dans vos mains, assurez-vous qu'elle soit complètement refroidie.
Pour la manipulation des lampes, utilisez un chiffon ou portez des gants, pour éviter tout contact direct des mains avec les lampes, ce qui réduirait leur durée de vie.

(1) Éteignez l'appareil et débranchez-le.
(2) Faites coulisser la partie avant de la hotte de cuisson.
(3) Commencez par retirer le filtre en aluminium. Appuyez sur le système d'ouverture et tirez-le filtre vers le bas.
(4) Remplacez la lampe par une lampe de même type.

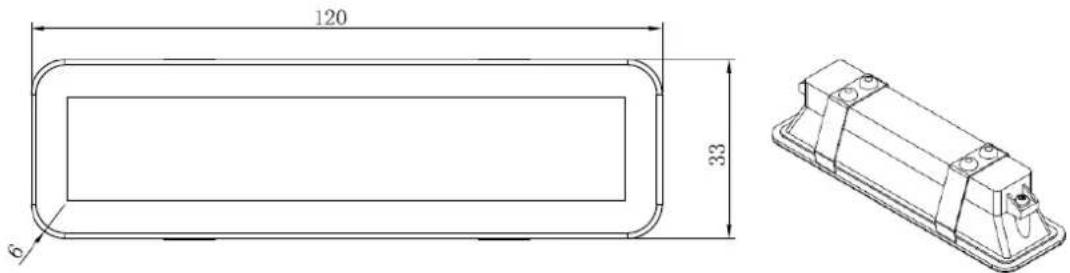

• Le code ILCOS D de cette lampe est : DBS-2/65-H-120/33.
- Puissance max. : 2W
- Plage de tension : CA 110-240 V
- Dimensions :

Cet appareil est conforme à la directive Européenne 2012/19/UE relative aux règlements 2013 sur les Déchets d'équipements électriques et électroniques (DEEE) (Waste Electrical and Electronic Equipment - WEEE). La catégorie DEEE recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l'environnement) et les composants de base (pouvant être réutilisés). Il est important que les DEEE subissent des traitements spécifiques pour éliminer et jeter correctement les polluants et récupérer tous les matériaux. Chaque individu peut jouer un rôle important en veillant à ce que les produits DEEE ne deviennent pas un problème pour l'environnement. Pour cela, il est essentiel de suivre quelques règles de base :

• les DEEE ne doivent pas être traités comme des déchets ménagers ;
• les DEEE doivent être amenés à des zones de collecte spécifiques gérées par le conseil municipal ou une société dûment enregistrée.

Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour de grands DEEE. Lorsque vous achetez un nouvel appareil, l'ancien peut

REMARQUE :

Ce qui suit montre comment réduire l'impact total sur l'environnement (par exemple, l'utilisation d'énergie) par le processus de cuisson.

(1) Installez la hotte de cuisson dans un emplacement approprié, là où la ventilation est efficace.
(2) Nettoyez régulièrement la hotte pour ne pas compromettre le passage de l'air.
(3) N'oubliez pas d'éteindre la lumière de la hotte après avoir cuisiné.
(4) N'oubliez pas d'éteindre la hotte après avoir cuisiné.

INFORMATION SUR LE DÉMANTÈLEMENT

Ne démantelez pas l'appareil d'une façon autre que celle qui est montrée dans le manuel de l'utilisateur. L'appareil ne doit pas être démantelé par l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les ordures ménagères. Adressez-vous aux autorités locales ou à un mandataire pour des conseils sur le recyclage.
