Marque	Rosieres
Modèle	RTSI9CBK5XWIFI
Type de produit	Hotte aspirante
Nombre de vitesses	3 vitesses + fonction Boost (5 minutes)
Minuterie	Oui, arrêt différé 5 minutes
Éclairage	LED intégré, max 1,5 W
Connectivité	Wi-Fi 802.11 b/g/n, bande 2400-2483,5 MHz, puissance max 100 mW
Application mobile	hOn (compatible iOS et Android)
Filtre à graisse	Lavable au lave-vaisselle, nettoyage mensuel recommandé
Filtre à charbon	Remplacement annuel (mode recyclage uniquement)
Type d'évacuation	Extraction ou recyclage
Consommation veille réseau	2 W
Distance de sécurité au-dessus de la table de cuisson	65 à 75 cm
Accessoires fournis	Cheminées (2x600 mm), plaque suspendue, vis, chevilles, etc.
Réparabilité	Ampoule LED remplaçable (bloc douille + câblage), filtre à graisse et à charbon remplaçables
Sécurité	Mise à la terre obligatoire, utilisation avec ventilation, ne pas cuire à flamme nue

FOIRE AUX QUESTIONS - RTSI9CBK5XWIFI ROSIERES

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois. Utilisez un détergent domestique ou lavez-le au lave-vaisselle. Un filtre encrassé peut provoquer un incendie.

Comment remplacer le filtre à charbon ?

Le filtre à charbon est utilisé uniquement en mode recyclage. Il doit être remplacé au moins une fois par an. Retirez l'ancien filtre et insérez le nouveau.

Comment remplacer l'ampoule LED ?

Dévissez la vitre, débranchez le connecteur, retirez l'ensemble douille + ampoule (bloc) et remplacez-le par un neuf. L'ampoule doit être de type LED, max 1,5 W.

Comment connecter la hotte à l'application hOn ?

Téléchargez l'application hOn, appuyez longuement sur l'icône Wi-Fi jusqu'à ce qu'elle clignote, puis suivez les instructions de l'application pour finaliser l'appairage.

Que faire si le moteur ne fonctionne pas ?

Vérifiez que l'alimentation est branchée et que la pale du ventilateur n'est pas coincée. Si le problème persiste, contactez le service après-vente.

Comment régler la minuterie ?

Appuyez longuement sur la touche d'éclairage pendant 3 secondes : les voyants de vitesse clignotent et un décompte de 5 minutes commence. Au bout de ce délai, le moteur et la lumière s'éteignent automatiquement.

Quelle distance dois-je respecter entre la hotte et la cuisinière ?

La distance recommandée est comprise entre 65 et 75 cm pour une aspiration optimale et en toute sécurité.

Puis-je utiliser la hotte au-dessus d'un barbecue ?

Non, la hotte est conçue pour un usage domestique uniquement et ne convient pas aux barbecues, rôtisseries ou usages commerciaux.

Comment activer la fonction Boost ?

Appuyez sur la touche de vitesse jusqu'à atteindre la vitesse 4 (Boost). La hotte fonctionnera à pleine puissance pendant 5 minutes, puis reviendra automatiquement à la vitesse précédente.

Où trouver le numéro de série ?

Le numéro de série (code à 16 caractères commençant par 3) se trouve sur la plaque signalétique à l'intérieur de la hotte ou sur le certificat de garantie.

MODE D'EMPLOI RTSI9CBK5XWIFI ROSIERES

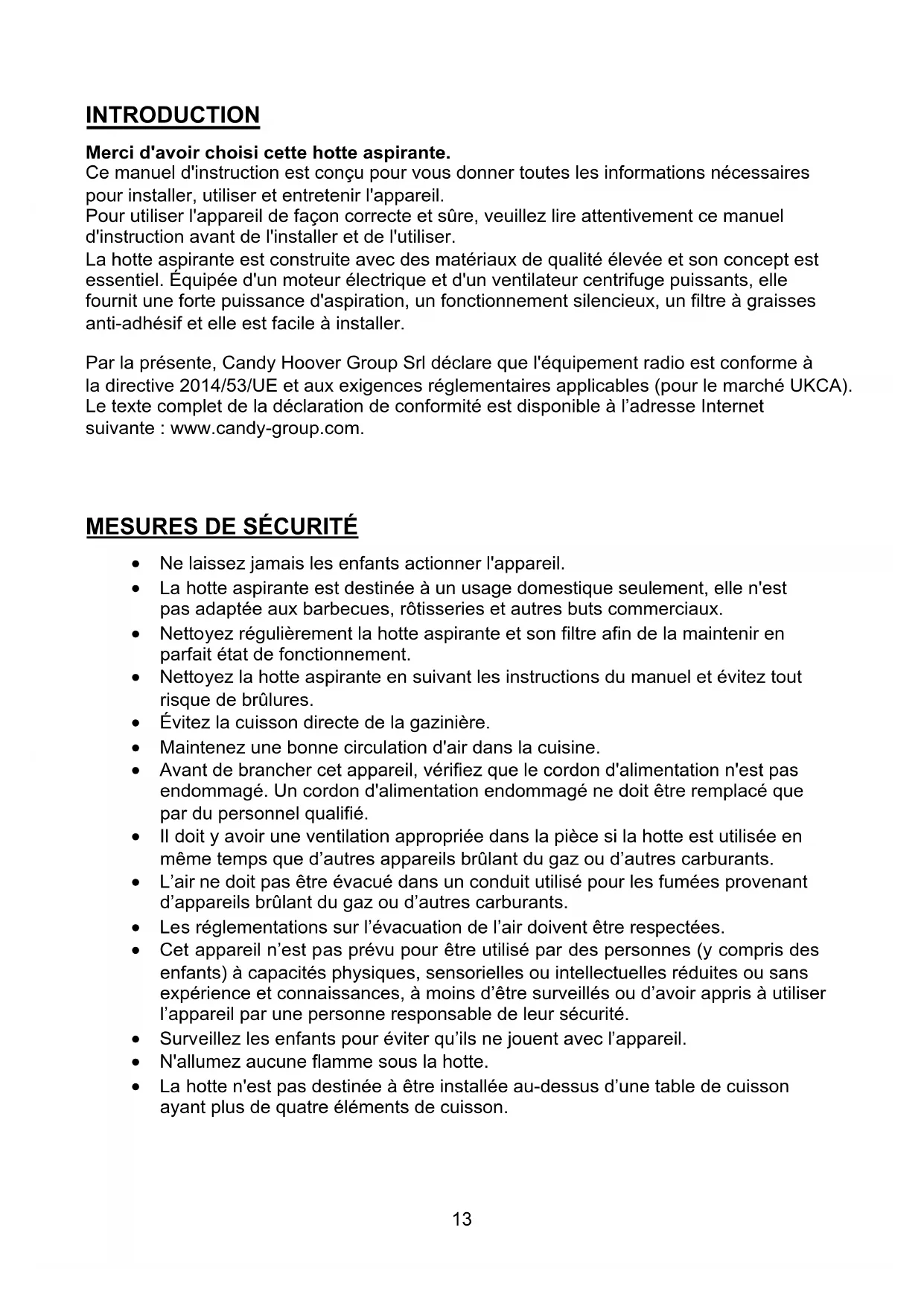

Ce manuel d'instruction est conçu pour vous donner toutes les informations nécessaires pour installer, utiliser et entretenir l'appareil.

Pour utiliser l'appareil de façon correcte et sûre, veuillez lire attentivement ce manuel d'instruction avant de l'installer et de l'utiliser.

La hotte aspirante est construite avec des matériaux de qualité élevée et son concept est essentiel. Équipée d'un moteur électrique et d'un ventilateur centrifuge puissants, elle fournit une forte puissance d'aspiration, un fonctionnement silencieux, un filtre à graisses anti-adhésif et elle est facile à installer.

Par la présente, Candy Hoover Group Srl déclare que l'équipement radio est conforme à la directive 2014/53/UE et aux exigences réglementaires applicables (pour le marché UKCA). Le texte complet de la déclaration de conformité est disponible à l'adresse Internet suivante : www.candy-group.com.

Mesures de sécurité

• Ne laissez jamais les enfants actionner l'appareil.
• La hotte aspirante est destinée à un usage domestique seulement, elle n'est pas adaptée aux barbecues, rôtisseries et autres buts commerciaux.
• Nettoyez régulièrement la hotte aspirante et son filtre afin de la maintenir en parfait état de fonctionnement.

- Nettoyez la hotte aspirante en suivant les instructions du manuel et évitez tout risque de brûlures.

- Évitez la cuisson directe de la gazinière.

- Maintenez une bonne circulation d'air dans la cuisine.

- Avant de brancher cet appareil, vérifiez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé ne doit être remplacé que par du personnel qualifié.

- Il doit y avoir une ventilation appropriée dans la pièce si la hotte est utilisée en même temps que d'autres appareils brûlant du gaz ou d'autres carburants.

- L'air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d'appareils brûlant du gaz ou d'autres carburants.

- Les réglementations sur l'évacuation de l'air doivent être respectées.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, à moins d'être surveillés ou d'avoir appris à utiliser l'appareil par une personne responsable de leur sécurité.

- Surveillez les enfants pour éviter qu'ils ne jouent avec l'appareil.

• N'allumez aucune flamme sous la hotte.

- La hotte n'est pas destinée à être installée au-dessus d'une table de cuisson avant plus de quatre éléments de cuisson.

• Il doit y avoir une ventilation appropriée dans la pièce si la hotte est utilisée en même temps que d'autres appareils brûlant du gaz ou d'autres carburants (ne s'applique pas aux appareils qui ne rejettent que l'air dans la pièce).
• Les détails intéressant la méthode et la fréquence du nettoyage.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• N'allumez aucune flamme sous la hotte.
• ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson.

Risque d'électrocution

• Ne branchez cet appareil que sur une prise mise à la terre. En cas de doute, demandez l'avis d'un technicien qualifié.
• Si vous ne suivez pas ces instructions, vous risquez de provoquer un accident mortel, un incendie ou une électrocution.

La lampe utilisée dans ce produit n'est pas adaptée à l'éclairage d'une pièce.

L'objectif de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Liste des accessoires d'installation standard

Caract.	Image d'illustration	Qté
Carter		1
Cheminée supérieure 600 mm		1
Cheminée inférieure 600 mm		1
Panneau suspendu		1
Vis M6x60		8
Chevilles φ8φ8xφ6 couleur blanche		11
VisST6.0x40		11
Vis φ7,2ST4.0x8		4
Vis M5x12		40
Rondelles		16
Écrous		16

Installation au plafond

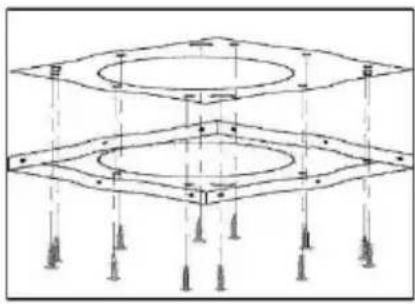

Positionnez la plaque suspendue au plafond et marquez la position des trous des vis. La plaque suspendue doit être solidement fixée au plafond.

● 11 vis ST6 (40 mm) pour plafond en bois ● 8 boulons d'expansion pour plafond en ciment

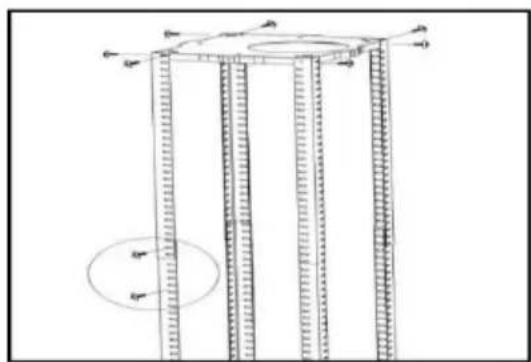

2) Fixez les barres d'angle sur la plaque suspendue à l'aide des 8 vis M5. 3) Allongez les barres d'angle à la hauteur voulue et fixez-les en place avec 16 vis M5, des écrous et des rondelles métalliques.

● IMPORTANT : les barres d'angle doivent se chevaucher d'au moins 100 mm.

4) Si votre hotte aspirante va être utilisée en mode d'extraction, vous devez alors raccorder le conduit à l'adaptateur au plafond à cet endroit. Fixez la partie supérieure de la cheminée sur la plaque suspendue à l'aide des 4 vis autotaraudeuses.

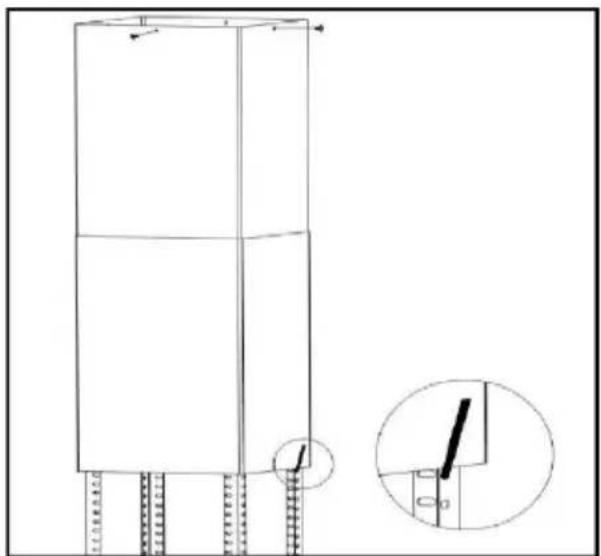

Glissez la partie inférieure de la cheminée sur les barres d'angle et montez-la jusqu'à ce qu'elle se trouve juste en dessous de la cheminée supérieure.

5) Si la partie vitrée n'a pas été montée en usine, elle doit alors être fixée en haut du corps principal de la hotte aspirante à ce stade.

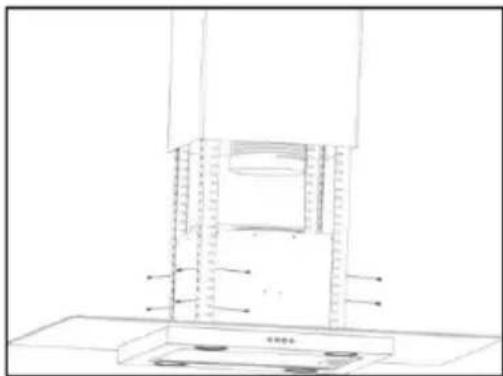

6) Soulevez le corps principal de la hotte aspirante sur la barre d'angle, puis fixez-le à sa place à l'aide des 16 vis M5.

• IMPORTANT : Cette étape du processus d'installation DOIT être réalisée par deux personnes.
• IMPORTANT : Les 16 vis M5 DOIVENT être solidement serrées.

7) Si vous allez utiliser la hotte en mode d'extraction, vous devez fixer le conduit à l'embout.

• Le branchement électrique doit correspondre à l'exigence électrique indiquée sur la plaque signalétique, placée à l'intérieur de la hotte aspirante. À présent, l'appareil doit être branché sur l'alimentation électrique.
• Vérifiez si l'appareil fonctionne correctement en sélectionnant chaque vitesse et en allumant/éteignant les ampoules.
• Retirez le crochet suspendu puis faites glisser la partie inférieure de la cheminée vers le bas, jusqu'à ce qu'elle repose sur le corps principal de la hotte aspirante.
• Avec un produit de nettoyage pour acier inoxydable, polissez les sections en acier inoxydable de l'appareil.
• Si vous utilisez l'appareil en mode recirculation, maintenant vous devez placer le filtre au charbon.

Mode attente.

Une fois branché, le système s'éclaire et se met en MODE ATTENTE.

1 Touche faible vitesse

Elle sert à aérer la cuisine. Elle peut être utilisée pour faire mijoter ou cuisiner en créant peu de vapeur.

2 Touche moyenne vitesse

La vitesse de l'air est parfaite pour aérer la cuisine en condition normale de cuisson.

3 Touche grande vitesse

Si une fumée ou une vapeur épaisse est émise, appuyez sur la touche grande vitesse pour obtenir une aération efficace et forte.

Cette hotte a une fonction boost. Pour activer la fonction boost, appuyez sur le bouton jusqu'à la vitesse 4, lancez la plus grande vitesse lorsque la hotte est en cours d'utilisation et sa vitesse augmentera pendant 5 minutes, avant de ralentir à nouveau.

Éclairage

Appuyez brièvement pour allumer et éteindre l'éclairage

Minuterie rapide : appuyez longuement sur la touche d'éclairage pendant 3 secondes, les touches de vitesse du ventilateur clignotent et lancent un décompte de 5 minutes. Au bout de 5 minutes, le moteur et la lumière s'éteignent automatiquement et la sonnerie retentit à trois reprises.

Connexion wi-fi appuyez longuement

Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi-Fi est allumé pour indiquer qu'il est connecté, même chose en mode attente ; appuyez à nouveau longuement sur l'icône Wi-Fi et la connexion s'arrête ;

Téléchargez l'application hOn

Tout d'abord vous devez télécharger l'application hOn et l'installer sur votre dispositif portable. Ensuite, effectuez l'enregistrement de votre hotte.

L'image de la hotte a pour seul but de la présenter. Elle pourrait ne pas être parfaitement représentative.

1- Appuyez sur la touche Wi-Fi jusqu'à ce que l'icône commence à clignoter. Lorsque l'appairage est terminé, l'icône Wi-Fi s'allume.

Entretien

Avant le nettoyage, éteignez l'unité et débranchez la fiche.

I. nettoyage ordinaire

Utilisez un chiffon doux imbibé d'eau tiède légèrement savonneuse ou avec un détergent à usage domestique. N'utilisez jamais d'éponge abrasive, de poudre à récurer ni de brosse rigide pour nettoyer l'appareil.

II. nettoyage mensuel du filtre à graisse

ESSENTIEL : nettoyez le filtre à graisse tous les mois pour éviter tout risque d'incendie. Étant donné que le filtre recueille la graisse, la fumée et la poussière, il affecte directement le rendement de la hotte aspirante. S'il n'est pas propre, des résidus de graisse (potentiellement inflammables) colmatent le filtre. Nettoyez-le avec un détergent à usage domestique.

III. nettoyage annuel du filtre à charbon actif

Ne s'applique QUE sur un appareil équipé d'un dispositif de recirculation d'air (pas évacué vers l'extérieur). Le filtre capture les odeurs et doit être remplacé au moins une fois par an, selon la fréquence avec laquelle la hotte aspirante est utilisée.

IV. remplacement d'une ampoule

Dévissez les vis de la vitre, puis retirez la vitre de la hotte. Trouvez l'ampoule qu'il faut remplacer ; vous la trouverez dans la douille qui se trouve à l'intérieur de la section découverte de la partie vitrée.

Débranchez le point de câblage de la lumière et retirez les douilles et le câblage de la hotte. Important : Il est impossible de remplacer les ampoules séparément, vous devez retirer les ampoules, les douilles et le câblage en un seul bloc. (Voyant LED : MAX 1,5 W)

Placez les ampoules de remplacement, les douilles et le câblage dans leur position d'origine. Rebranchez ensuite le point de câblage de la lumière.

Replacez le verre de la hotte et fixez les vis sur le verre. Assurez-vous que les vis sont bien serrées.

DÉPANNAGE

Problème	Cause	Solution
La lumière s'éclaire mais le ventilateur ne fonctionne pas	La pale du ventilateur est coincée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas.	L'ampoule halogène est grillée.	Remplacez l'ampoule par une ampoule de même voltage.
	Le cordon électrique fuit.	Rebranchez sur l'alimentation électrique.
Fortes vibrations de l'unité	La pale du ventilateur est endommagée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur du ventilateur n'est pas solidement fixé.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	L'unité n'est pas suspendue correctement sur la console.	Déposez l'unité et vérifiez si la console est bien en place.
L'aspiration ne fonctionne pas correctement	Distance trop élevée entre l'unité et le plaque de cuisson	Réglez la distance entre 65 et 75 cm

Technologie	Wi-Fi
Standard	802.11 b/g/n
Bande(s) de fréquence [MHz]	2400 MHz - 2483,5 MHz
Puissance maximale [mW]	100 mW

Informations sur le produit pour les équipements en réseau
La consommation de courant du produit en veille en réseau si tous les ports de réseau câblés sont connectés et si tous les ports de réseau sans fil sont activés :	2 W
Comment activer le port de réseau sans fil :	Si la hotte a été enregistrée avec l’application, allumez la hotte pour activer le port de réseau sans fil.
Comment désactiver le port de réseau sans fil :	Si la hotte a été enregistrée avec l’application, éteignez la hotte pour désactiver le port de réseau sans fil. Si la hotte n’a pas été enregistrée avec l’application, le port de réseau sans fil sera désactivé, même si la hotte est allumée.

Service après-vente

Si vous n'arrivez pas à identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service après-vente.

NUMÉRO DE SÉRIE DU PRODUIT. Où puis-je le trouver ?

Il est important que vous communiquiez au service après-vente la référence de votre produit et son numéro de série (un code à 16 caractères qui commence par le chiffre 3). Vous pouvez le trouver sur le certificat de garantie ou la plaque signalétique apposée sur l'appareil.

Il aidera à éviter aux techniciens de perdre du temps et, par conséquent (l'un des aspects les plus importants), permettra d'économiser les frais de déplacement correspondants.

Protection de l'environnement

Cet appareil est conforme à la directive Européenne 2012/19/UE relative aux règlements 2013 sur les Déchets d'équipements électriques et électroniques (DEEE) (Waste Electrical and Electronic Equipment - WEEE). La catégorie DEEE recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l'environnement) et les composants de base (pouvant être réutilisés). Il est important que les DEEE subissent des traitements spécifiques pour éliminer et jeter correctement les polluants et récupérer tous les matériaux.

Chaque individu peut jouer un rôle important en veillant à ce que les produits DEEE ne deviennent pas un problème pour l'environnement. Pour cela, il est essentiel de suivre quelques règles de base:

• les DEEE ne doivent pas être traités comme des déchets ménagers;
• Les DEEE doivent être amenés à des zones de collecte spécifiques gérées par le conseil municipal ou une société dûment enregistrée.

Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour de grands DEEE. Lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais, à titre exceptionnel, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.
