Type de produit	Commutateur PoE non géré 18 ports
Marque	D-Link
Modèle	DSS-100E-18P
Dimensions (L x P x H)	Env. 440 x 200 x 44 mm (adapté au rack 19 pouces)
Poids	Env. 2 kg
Alimentation	100-240 V AC, 50-60 Hz, consommation maximale 230 W (PoE)
Ports	16 ports RJ-45 10/100 Mbps PoE (ports 1-16), 1 port RJ-45 10/100/1000 Mbps (port 17), 1 port combo RJ-45/SFP 10/100/1000 Mbps (port 18)
Fonctions principales	Commutation non gérée, alimentation PoE (IEEE 802.3af/at), commutateurs DIP (Standard, Isoler, Prolongé)
Voyants lumineux	Alimentation (vert), PoE Max (rouge), Liaison/Activité/Vitesse (orange/vert), PoE (orange)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Montage	Sur surface plane (avec tampons caoutchouc) ou en rack 19 pouces (kit de montage inclus)
Mise à la terre	Obligatoire avant mise sous tension ; vis de terre et câble non fourni
Contenu de l'emballage	1 x commutateur, 1 x cordon d'alimentation, 1 x kit de montage en rack, 1 x guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec
Sécurité	Installer dans un endroit frais et sec, à l'abri des sources électromagnétiques, assurer une ventilation d'au moins 10 cm de chaque côté
Pièces détachées et réparabilité	Non spécifié ; contacter le revendeur local D-Link en cas de problème
Informations générales	Conforme aux normes IEEE 802.3, 802.3u, 802.3ab, 802.3af/at ; garantie limitée (voir site D-Link)

FOIRE AUX QUESTIONS - DSS100E D-LINK

Quels sont les différents voyants lumineux du DSS-100E-18P ?

Les voyants incluent : Alimentation (vert fixe quand allumé), PoE Max (rouge fixe quand la puissance totale PoE dépasse 223 W), Liaison/Activité/Vitesse (orange pour 10/100 Mbps, vert pour 1000 Mbps, clignotant en cas d'activité), et PoE (orange fixe quand le port alimente un périphérique).

Comment installer le commutateur sur un rack ?

Fixez les supports de montage fournis sur les côtés du commutateur à l'aide des vis incluses, puis vissez le commutateur dans le rack à l'aide des vis fournies avec le rack.

Comment mettre à la terre le commutateur ?

Utilisez la vis de mise à la terre fournie à l'arrière de l'appareil. Connectez un câble de mise à la terre (non fourni) à la cosse, puis fixez l'autre extrémité à une source de mise à la terre appropriée. Effectuez cette opération avant la mise sous tension.

Que signifient les commutateurs DIP sur le panneau avant ?

Les commutateurs DIP permettent de configurer : Standard (tous les ports communiquent entre eux), Isoler (les ports 1-16 ne communiquent qu'avec les ports 17-18), et Prolongé (limite le débit à 10 Mbps sur les ports 9-16 pour étendre la distance à 250 m).

Comment connecter un périphérique PoE ?

Utilisez un câble Ethernet standard pour connecter le périphérique compatible IEEE 802.3af/at (comme une caméra IP) à l'un des ports 1 à 16. Le commutateur fournira l'alimentation et la transmission de données.

Quelle est la capacité totale d'alimentation PoE ?

La capacité totale d'alimentation PoE est de 230 W. Le voyant PoE Max s'allume en rouge lorsque la puissance dépasse le seuil de 223 W (bande de garde).

Puis-je utiliser le port SFP en même temps que le port RJ-45 du port 18 ?

Le port 18 est un port combo : vous ne pouvez utiliser qu'un seul des deux (RJ-45 ou SFP) à la fois. Les deux ne fonctionnent pas simultanément.

Comment nettoyer le commutateur ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides.

Que faire si un élément de l'emballage est manquant ou endommagé ?

Contactez votre revendeur local D-Link pour obtenir un remplacement. La boîte doit contenir le commutateur, le cordon d'alimentation, le kit de montage en rack et le guide d'installation rapide.

Quelle est la distance maximale de câble Ethernet supportée ?

En mode Standard, la distance maximale est de 100 m. En activant le commutateur DIP Prolongé (ports 9-16), la distance peut atteindre 250 m avec un débit limité à 10 Mbps.

MODE D'EMPLOI DSS100E D-LINK

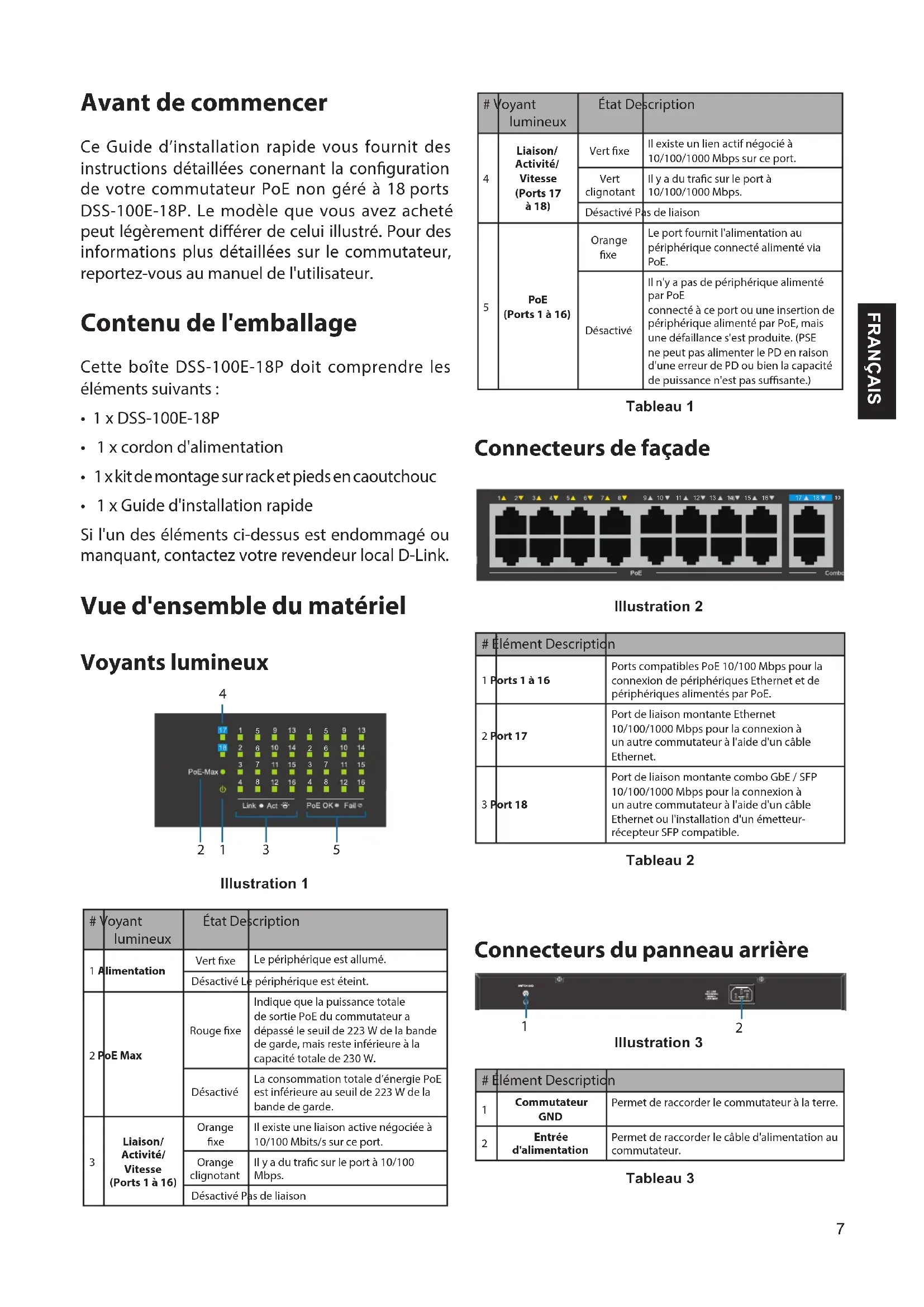

Ce Guide d'installation rapide vous fournit des instructions détaillées conernant la configuration de votre commutateur PoE non géré à 18 ports DSS-100E-18P. Le modele que vous avez achété peut légèrement différer de celui illustré. Pour des informations plus détaillées sur le commutateur, reportez-vous au manuel de l'utilisateur.

Contenu de l'emballage

Cette boîte DSS-100E-18P doit comprendre les éléments suivants:

• 1 x DSS-100E-18P
  1 x cordon d'alimentation
• 1 x kit demontage sur rackeits en caoutchouc
• 1 x Guide d'installation rapide

Si l'un des éléments ci-dessus est endommagé ou manquant, contactez votre revendeur local D-Link.

Vue d'ensemble du matériel

Voyants lumineux

Illustration 1

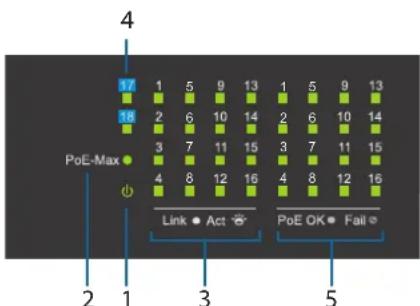

#	Voyantlumineux	État DeScription
1	Alimentation	Vert fixe	Le périphérique est allumé.
		Déactivé	Le périphérique est étant.
2	PoE Max	Rouge fixe	Indique que la puissance totale de sortie PoE du commutateur a dépasse le seuil de 223 W de la bande de garde, mais resté inférieure à la capacité totale de 230 W.
		Déactivé	La consommation totale d'énergie PoE est inférieure au seuil de 223 W de la bande de garde.
3	Liaison/Activité/Vitesse(Ports 1 à 16)	Orangefixe	Il existe une liaison active négociée à 10/100 Mbits/s sur ce port.
		Orangeclignotant	Il y a du traffic sur le port à 10/100 Mbps.
		Déactivé	Pas de liaison

Tableau 1

#	Voyant lumineux	État Description
4	Liaison/ Activité/ Vitesse (Ports 17 à 18)	Vert fixe	Il existe un lien actif négocié à 10/100/1000 Mbps sur ce port.
		Vert clignotant	Il y a duTraffic sur le port à 10/100/1000 Mbps.
		Déactivé P as de liaison
5	PoE (Ports 1 à 16)	Orange fixe	Le port fournit l'alimentation au péripérisque connecté alimenté via PoE.
		Déactivé	Il n'y a pas de péripérisque alimenté par PoE connecté à ce port ou une insertion de péripérisque alimenté par PoE, mais une défaillance s'est produit. (PSE ne peut pas alimenter le PD en raison d'une erreur de PD ou bien la capacité de puissance n'est pas suffisante.)

Connecteurs de façade

Illustration 2
Tableau 2

#	Élement Descriptiion	n

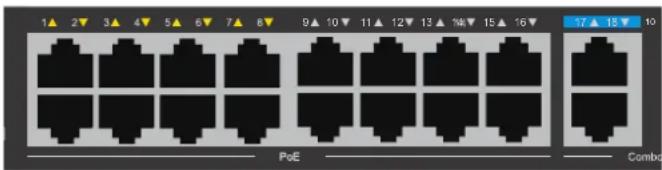

1	Ports 1 à 16	Ports compatibles PoE 10/100 Mbps pour la connexion de péripériques Ethernet et de péripériques allimentés par PoE.
2	Port 17	Port de liaison montante Ethernet 10/100/1000 Mbps pour la connexion à un autre commutateur à l'aide d'un cable Ethernet.
3	Port 18	Port de liaison montante combo GbE / SFP 10/100/1000 Mbps pour la connexion à un autre commutateur à l'aide d'un cable Ethernet ou l'installation d'un émetteur récepteur SFP compatible.

Connecteurs du panneau arrière

Illustration 3
Tableau 3

# Element Description
1	Commutateur GND
2	Entrée d'alimentation

Commutateurs DIP

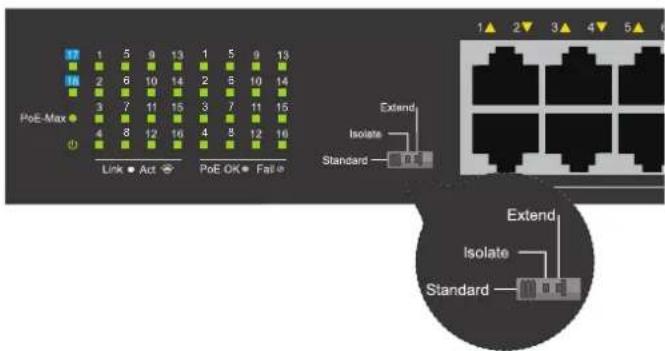

Les commutateurs DIP situés sur le panneau avant facilitent la configuration des fonctions avances du DSS-100E-18P

Tableau 4

Commutateur DIP	Fonction contrôleé	Par défaut
Standard	Tous les ports du commutateur peuvent communiquer entre eux et fonctionner comme un commutateur non généré commun. *Les ports 1 à 16 prenrent en charge l'alimentation par Ethernet et transmettant des données en 10/100 Mbps. ** Les ports 1 à 8 prenrent en charge la priorité de port pour optimier le cache de port.	Allumé
Isoler	Les ports 1 à 16 ne peuvent pas communiquer entre eux, mais chacun d'eux peut communiquer avec les ports 17 et 18.	Déactivé
Prolongé	Le débit de données des ports 9 à 16 est limité à 10 Mbps, tandis que la distance maximale de transmission du port est augmentée à 250 mètres.	Déactivé

Installation du matériel

Avant de commencer

Respectez les précautions suivantes afin d'eviter tout risque d'arrêt, de dysfonctionnement de l'équipement ou de blessures corporelles:

• Installez le DSS-100E-18P dans un endroit frais et sec. Reportez-vous aux caractéristiques techniques du manuel de l'utilisateur pour couver les plages de fonctionnement acceptables de température et d'humidity.
• Installé le commutateur dans un endroit exempt de sources de champs electromagnétiques intenses, de vibrations, de poussière et à l'abri des rayons du soleil.
• Laissez un espace d'au moins 10 cm à gauche et à droite du commutateur pour la ventilation.
• Inspectez visuellement le connecteur d'alimentation et assurez-vous qu'il est correctement fixé au cordon d'alimentation.
  N'empilez aucun périphérique sur le commutateur.

Utilisation du commutateur sur une surface plane

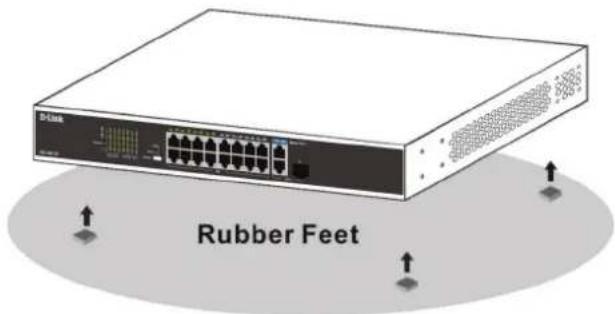

Les tampon en caoutchouc fournis peuvent etre placés sur la partie inférieure de l'appareil pour eviter qu'il n'endommage la surface sur laquelle il est placé.

1. Retirez les tampons en caoutchouc de la bande adhésive.
2. Collez un tampon à chaque coin du panneau inférieur du commutateur.

Illustration 4

Montage du commutateur sur un bâti

Il est possible de monter le DSS-100E-18P dans un bati pour serveur standard de 19^

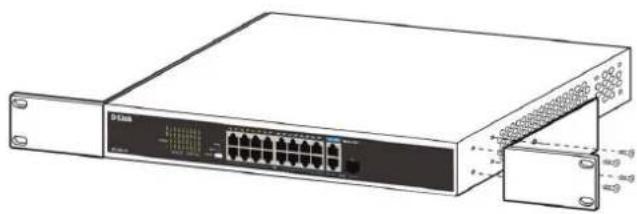

1. Placez les supports de montage fournis sur les côtés du commutateur et fixez-les à l'aide des vis fournies.

Illustration 5

1. Installé le commutateur dans le rack.
2. Utilisez les vis fournies avec le rack pour fixer le commutateur à ce dernier.

Illustration 6

Mise à la terre du commutateur

Vous devez effectuer cette etape avant demettre le commutateur sous tension.

Outils et équipement nécessaires à la mise à la terre

• Vis de mise à la terre (fournie) et une vis à tête hexagonale M4x6 (métrique) (non fournie).
• Câble de mise à la terre (non fourni). Les dimensions du âble de mise à la terre doivent respecter les exigences d'installation locales et nationales. En fonction de l'alimentation et du système, un conducteur en cuivre de 12 à 6 AWG est requis pour l'installation. Il est conseilé d'utiliser un connecteur de 6 AWG commercialement disponible. La longueur du âble dépend de la proximité du commutateur aux installations de mise à la terre correctes.
• Un tournevis (non fourni).

Remarque: Vérifiez que le système est hors tension.

1. Otez la vis de mise à la terre de l'arrière du périphérique est placez l'anneau de la cosse n°8 sur le cable de mise à la terre en haut de l'ouverture pour la vis de mise à la terre.
2. Insérez la vis de mise à la terre dans l'ouverture et utilisez un tournevis pour serrer la vis de mise à la terre.
3. Fixez l'anneau de cosse de l'autre extrémité du cable de mise à la terre à la source appropriée de mise à la terre.
4. Vérifiez que le raccordement entre le connecteur de mise à la terre sur le commutateur et la source de mise à la terre est ferme.

Mise sous tension du commutateur

1. Branchez le cordon d'alimentation sur le connecteur d'alimentation du commutateur.
2. Branchez l'autre extrémité du cordon d'alimentation sur une prise de courant à proximé.

Connexion au réseau

Le commutateur peut être intégré au réseau via l'une des méthodes de connexion suivantes:

Basculer vers un nœud terminal ou un péri-phérique alimenté

Utilisez un cable Ethernet standard pour connecter le commutateur aux PC dotés d'une interface RJ-45 10/100/1000 Mbps, ou pour connecter et alimenter des péripériques compatibles IEEE 802.3af/at distants, tels que des cameras IP ou des téléphones IP utilisant PoE.

Connexion à un concentrateur ou à un autre commutateur

Connectez le commutateur à un autre commutateur ou concentrateur à l'aide des ports de liaison montante RJ-45 ou SFP.

Commutateur à serveur

Connectez le commutateur à un réseau dorsal ou à un serveur réseau à l'aide des ports de liaison montante RJ-45 ou SFP.

Informations complémentaires

Pour une assistance supplémentaire, reportez-vous au manuel de l'utilisateur ou accedez à eu.dlink.com/support qui vous orientera vers cette site Web d'assistance locale D-Link.
