MANUAL DE USUARIO DSS100E D-LINK

Enlace/Act./Velocidad(Puertos 1 a 16)Ámbar continuoHay un enlace activo negociado a 10/100 Mbps en este puerto.Ámbar intermitenteHay tráco en el puerto a 10/100 Mbps.Des. No existe conexión Enlace/Act./Velocidad(Puertos 17 a 18)Verde continuoHay un enlace activo negociado a 10/100/1000 Mbps en este puerto.Verde intermitenteHay tráco en el puerto a 10/100/1000 Mbps.Des. No existe conexión

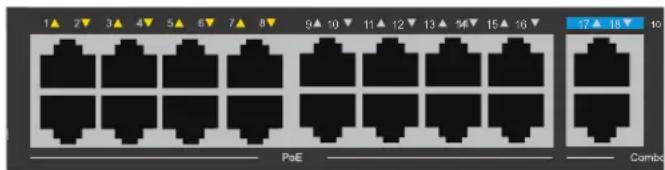

PoE (Puertos 1 a 16)Ámbar continuoEl puerto proporciona alimentación al dispositivo conectado y alimentado por PoE. Des. No hay ningún dispositivo alimentado por PoEconectado a este puerto o se ha insertado un dispositivo alimentado por PoE pero se ha producido un fallo. (PSE no puede proporcionar alimentación a PD debido a un error de PD o porque el balance de potencia no es suciente.) Tabla 1 Conectores del panel frontal Figura 2 # Elemento Descripción 1 Puertos 1 a 16Puertos con capacidad PoE de 10/100 Mbps para la conexión de dispositivos Ethernet y dispositivos alimentados por PoE.2 Puerto 17Puerto Ethernet de enlace ascendente 10/100/1000 Mbps para la conexión con otro conmutador mediante un cable Ethernet.3 Puerto 18Puerto combinado GbE/SFP de enlace ascendente 10/100/1000 Mbps para la conexión con otro conmutador mediante un cable Ethernet o instalando un transceptor SFP compatible. Tabla 2 Conectores del panel posterior Figura 3 # Elemento Descripción

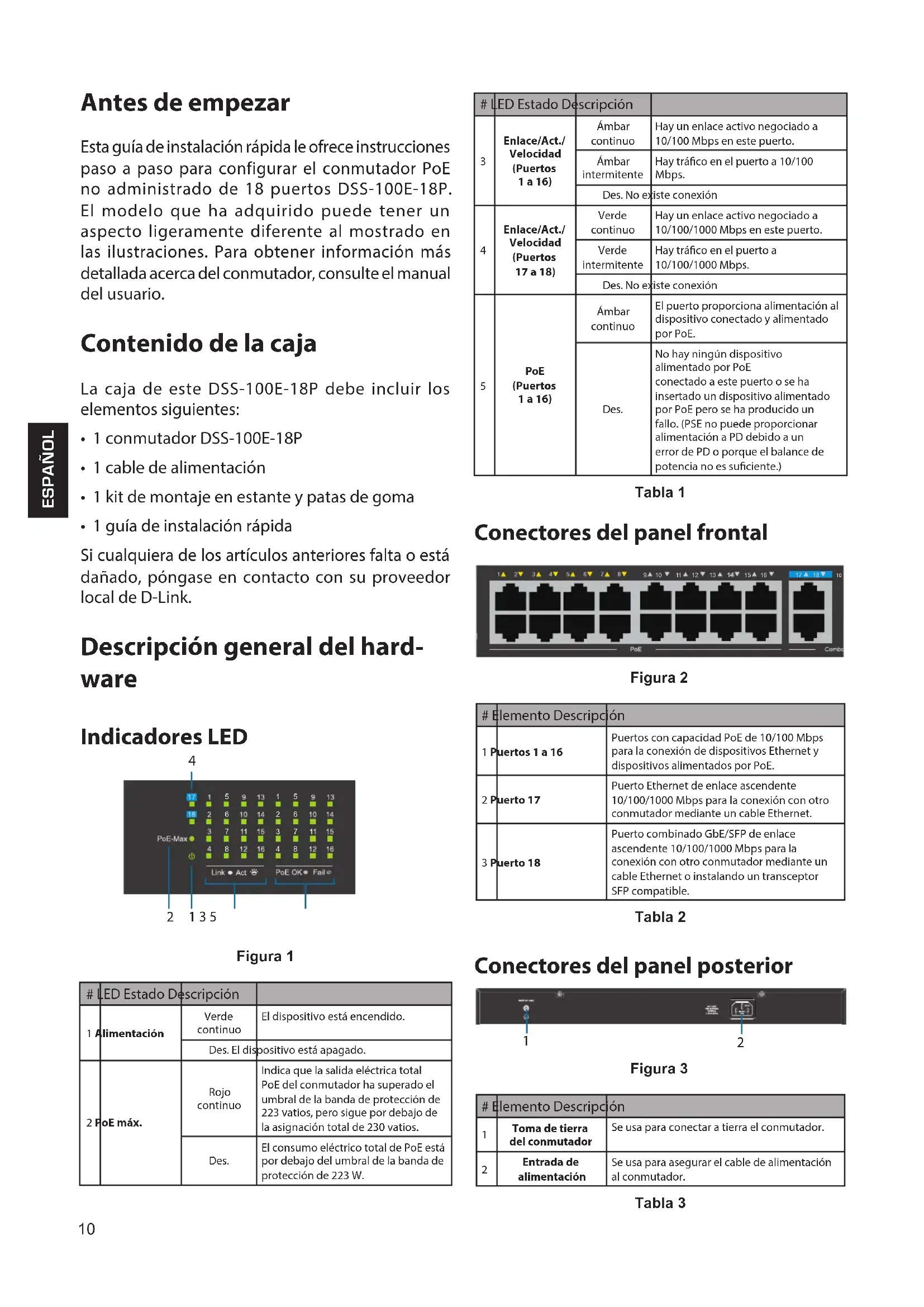

Toma de tierra del conmutadorSe usa para conectar a tierra el conmutador. Entrada de alimentaciónSe usa para asegurar el cable de alimentación al conmutador. Tabla 3 Antes de empezar Esta guía de instalación rápida le ofrece instrucciones paso a paso para configurar el conmutador PoE no administrado de 18 puertos DSS-100E-18P. El modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones. Para obtener información más detallada acerca del conmutador, consulte el manual del usuario. Contenido de la caja La caja de este DSS-100E-18P debe incluir los elementos siguientes:

• 1 conmutador DSS-100E-18P

• 1 cable de alimentación

• 1 kit de montaje en estante y patas de goma

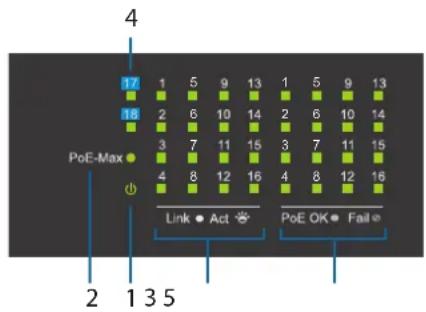

• 1 guía de instalación rápida Si cualquiera de los artículos anteriores falta o está dañado, póngase en contacto con su proveedor local de D-Link. Descripción general del hard- ware Indicadores LED Figura 1 # LED Estado Descripción 1 AlimentaciónVerde continuoEl dispositivo está encendido.Des. El dispositivo está apagado.2 PoE máx.Rojo continuoIndica que la salida eléctrica total PoE del conmutador ha superado el umbral de la banda de protección de 223 vatios, pero sigue por debajo de la asignación total de 230 vatios. Des. El consumo eléctrico total de PoE está por debajo del umbral de la banda de protección de 223 W.

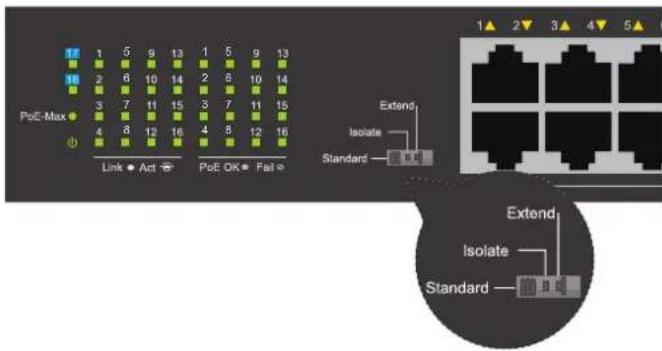

ESPAÑOL Conmutadores DIP Los conmutadores DIP del panel frontal facilitan la conguración de las funciones avanzadas de DSS- 100E-18P Conmutador DIP Función controladaPredeterminadoEstándarTodos los puertos del conmutador pueden comunicarse entre sí y funcionar como un concentrador no administrado normal. *Los puertos 1 a 16 admiten alimentación a través de Ethernet y transmiten los datos a 10/100 Mbps.** Los puertos 1 a 8 admiten la prioridad del puerto con el n de optimizar la memoria caché de puertos. ActivadoAisladoLos puertos 1 a 16 pueden comunicarse entre sí, pero cada uno de ellos pueden comunicarse con los puertos 17 y 18. Des. AmpliarLa velocidad de datos de los puertos 9 a 16 se limita a 10 Mbps, mientras que la distancia de transmisión máxima del puerto aumenta hasta 250 metros. Des. Tabla 4 Instalación del hardware Antes de empezar Respete las precauciones siguientes para ayudar a evitar paradas, errores del equipo y lesiones personales:

• Instale el DSS-100E-18P en un lugar fresco y seco. Consulte las especicaciones técnicas en el manual del usuario para ver los intervalos de temperatura y humedad en funcionamiento aceptables.

• Instale el conmutador en un lugar en el que no existan fuentes electromagnéticas intensas, vibraciones, polvo ni luz solar directa.

• Deje al menos un espacio de 10 cm libre en el lateral izquierdo y derecho del conmutador para ventilación.

• Inspeccione visualmente el conector de alimentación y asegúrese de que esté totalmente asentada en el cable de alimentación.

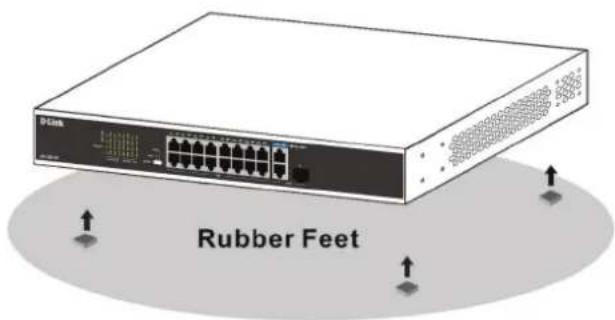

• No apile ningún dispositivo encima del conmutador. Uso del conmutador sobre una su- percie plana Los tacos de goma incluidos pueden colocarse en la parte inferior del dispositivo para evitar que este dañe la supercie en la que se apoya.

1. Retire los tacos de goma de la tira adhesiva.

2. Pegue un taco en cada esquina del

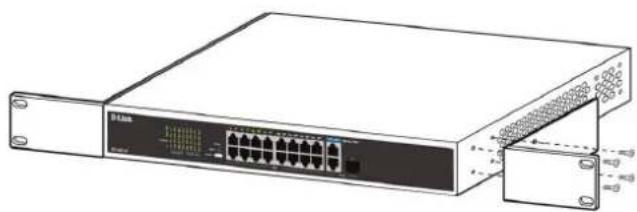

panel inferior del conmutador. Figura 4 Montaje del conmutador en un es- tante Se puede montar el DSS-100E-18P en un estante de servidor estándar de 19”.

1. Fije los soportes de montaje incluidos a los

laterales del conmutador y fíjelos con los tornillos suministrados. Figura 5

2. Instale el conmutador en el estante.

3. Use los tornillos proporcionados con el estante

para jar el conmutador en el estante. Figura 6

9101112131415161718ActLink/1000 5678123456789101112131415161718ActLink/100012 ESPAÑOL Conexión a tierra del conmutador Debe completar este paso antes de encender el conmutador. Herramientas y equipos necesarios para la conexión a tierra

• Tornillo de conexión a tierra (incluido) y un tornillo de cabeza troncocónica M4x6 (métrico) (no incluido).

• Cable de conexión a tierra (no incluido). El cable de conexión a tierra debe tener el tamaño exigido por los requisitos de instalación locales y nacionales. En función del suministro y del sistema de alimentación, se necesita un conductor de cobre de 12 a 6 AWG para la instalación. Se recomienda utilizar el cable de 6 AWG disponible comercialmente. La longitud del cable depende de la proximidad del conmutador a las instalaciones de conexión a tierra adecuadas.

• Destornillador (no incluido). Nota: Compruebe que el sistema está apagado.

1. Retire el tornillo de conexión a tierra de la parte

posterior del dispositivo y coloque el aro de orejeta del terminal n.º 8 del cable de tierra sobre la apertura del tornillo de conexión a tierra.

2. Vuelva a insertar el tornillo de conexión a tierra

en su apertura y utilice un destornillador para apretar el tornillo de conexión a tierra.

3. Acople el aro de orejeta del terminal situado en

el otro extremo del cable de conexión a tierra a una conexión a tierra adecuada.

4. Compruebe que la conexión entre el conector a

tierra del conmutador y la conexión a tierra sea segura. Encendido del conmutador

1. Conecte el cable de alimentación al conector

eléctrico del conmutador.

2. Enchufe el otro extremo del cable de alimentación

a una toma eléctrica. Conectarse a la red El conmutador puede integrarse en la red a través de uno de los siguientes métodos de conexión: Conmutador al nodo nal o dispositivo alimentado Use un cable Ethernet estándar para conectar el conmutador a los PC con una interfaz RJ-45 10/100/1000 Mbps o conecte y alimente los dispositivos remotos compatibles con IEEE 802.3af/ at, tales como cámaras IP o teléfonos IP usando PoE. Conmutador al terminal o al conmutador Conecte el conmutador a otro conmutador o terminal mediante los puertos de enlace ascendente RJ-45 o SFP. Conmutador a servidor Conecte el conmutador a una red troncal o a un servidor de red mediante los puertos de enlace ascendente RJ-45 o SFP. Información adicional Para obtener más información, consulte el manual del usuario o visite eu.dlink.com/support, que le dirigirá al sitio web de soporte local de D-Link.13 ITALIANO # LED Stato Descrizione
