Before You Begin
La guida di installmente rapida fornisce istruzioni dettagliate per la configurazione dello switch PoE non gestito DSS-100E-18P da 18 porte. Il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni. Per informazioni più dettagliate sullo switch, consultare il manuale dell'utente.
Contenuto della confezione
Questo DSS-100E-18P pacchetto delve includere i seguenti elementi:
- 1×DSS-100E-18P
- 1 x cavo di alimentazione
- 1 x kit di montaggio su rack e piedino di gomma
- 1 x Guida di installmente rapide
Se uno o più degli articoli sopra elencati risultano danneggiati o mancanti, contattare il rivenditore D-Link locale.

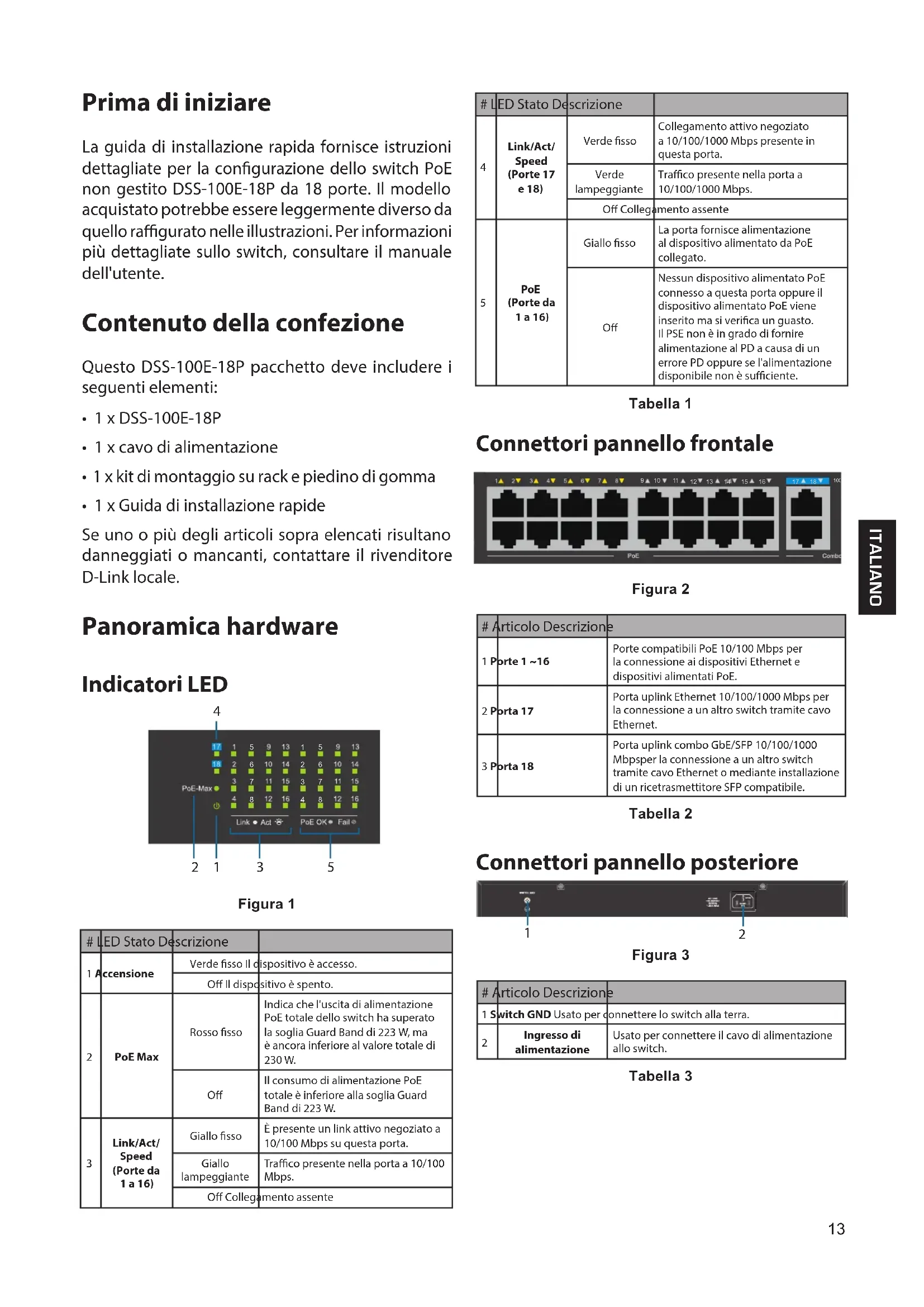

Panoramaica hardware

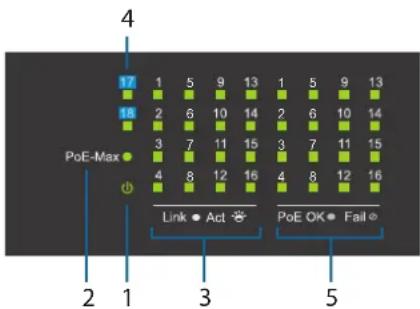

Indicatori LED
Figura 1
| # | LED Stato Descrizione | ||
| 1 | Accensione | Verde fisso Il c di | dispositivo è accesso. |
| Off Il dispon | sitiivo è spento. | ||
| 2 | PoE Max | Rosso fisso | Indica che l'uscita di alimentazione PoE totale dello switch ha superato la soglia Guard Band di 223 W, ma è ancora inferiore al valore totale di 230 W. |
| Off | Il consumo di alimentazione PoE totale è inferiore alla soglia Guard Band di 223 W. | ||
| 3 | Link/Act/ Speed (Porteda 1 a 16) | Giallo fisso | È presente un link attivo negotiato a 10/100 Mbps su quella porta. |
| Giallo lampeggiante | Traffico presente nella porta a 10/100 Mbps. | ||
| Off Collegamento assente | |||
Tabella 1
| # | LED Stato De | scrizione | |
| 4 | Link/Act/Speed(Porte 17e 18) | Verde fisso | Collegamento attivo negotiatoa 10/100/1000 Mbps presente inquesta porta. |
| Verde lampeggiante | Traffico presente nella porta a10/100/1000 Mbps. | ||
| Off Collegamento assente | |||
| 5 | PoE(Porte da1 a 16) | Giallo fisso | La porta fornisce alimentazioneal dispositivo alimentato da PoEcollegato. |
| Off | Nessun dispositivo alimentato PoEconnesso a但这a porta oppure ildispositivo alimentato PoE viene insertito ma si verifica unusually.II PSE non è in grado di fornirealimentazione al PD a causa di unerrore PD oppure se l'alimentazionedisponibile non è sufficiente. | ||

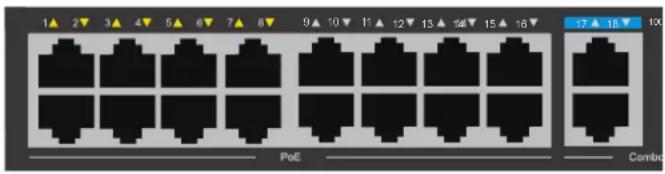

Connettori pannello frontale
Figura 2
Tabella 2
| # | Articolo Descrizione | |
| 1 | Porte 1 ~16 | Porte compatibili PoE 10/100 Mbps per la connessione ai dispositivi Ethernet e dispositivi alimentati PoE. |
| 2 | Porta 17 | Porta uplink Ethernet 10/100/1000 Mbps per la connessione a un altro switch tramite cavo Ethernet. |
| 3 | Porta 18 | Porta uplink combo GbE/SFP 10/100/1000 Mbpspers la connessione a un altro switch tramite cavo Ethernet o mediante installatione di un ricetrasmettitore SFP compatibile. |
Connettori pannello posteriore
Figura 3
Tabella 3
| # | Articolo Descrizione | |
| 1 | witch GND Usato per connette lo switch alla terra. | |
| 2 | Ingresso di alimentazione | Usato per connette il cavo di alimentazione allo switch. |

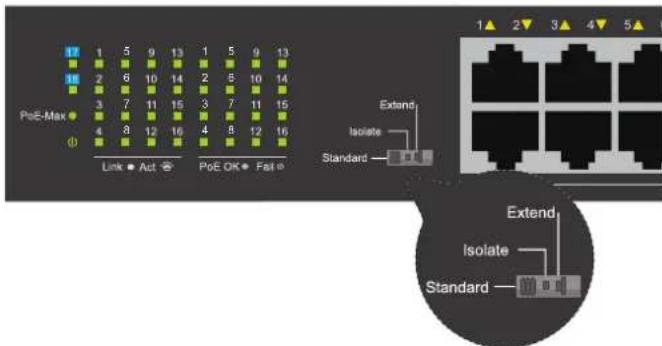

DIP switch
Gli switch DIP sul pannello anteriore consentono di configurare lavoramente le funzioni avanzate del DSS-100E-18P
Tabella 4
| DIP switch | Funzione controllata | Predefinito |
| Standard | Lo switch per tutte le porte consente la comunità tra le porte e funzioni come un normale switch non gestito. *le porteda 1 a 16 supportano Power over Ethernet e trasmettono dati a una velocità di 10/100 Mbps.** le porte da 1 a 8 supportano la priorità porta per ottimizzare la cache porta. | On |
| Isola | Le porte da 1 a 16 non sono in grado di comunicare tra loro, ma ciascuna di essere più comunicare con le porte 17 e 18. | Off |
| Amplia | La velocità dati delle porte da 9 a 16 è limitata a 10Mbps, nelle distance di trasmissione massima della porta è aumento a 250 metri. | Off |
Installazione dell'hardware
Prima di iniziare
Per prevenire arresti, malfunzionamenti del dispositivo e lesioni, osservare le precauzioni descritte di seguito.
- Installare DSS-100E-18P in un luogo fresco e asciutto. Per gli intervalli accettabili relativi a temperatura e umidità in funzione,fare riferimento alle specifiche tecniche nel manuale utente.
- Installare lo switch in un luogo non soggetti a forti campi elettromagnetici, lontano da vibrazioni, polvere e luce diretta del sole.
- Lasciare almeno 10cm di spazio libero sul latosinistro e destro dello switch per garantire un'adeguata ventilazione.
-
Ispezionare visivamente il connettore di alimentazione e assicurarsi che sia ben fissato al cavo di alimentazione.
-
Non impilare altri dispositivi sulla parte superiore dello switch.

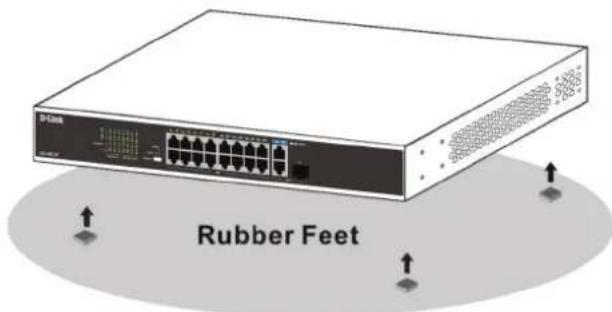

I tamponi in gomma inclusi vengono posizonati sulla base del dispositivo per evitare che danneggi a superficie su cui poggia.
- Rimuovere la striscia adesiva dai tamponi in gomma.
- Faraderire ciascun tampone su ciascun angolo del pannello inferiore dello switch.
Figura 4

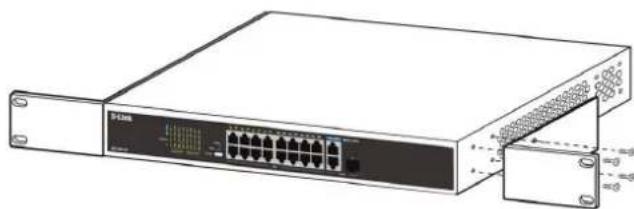

Montaggio dello switch in un rack
DSS-100E-18P cui essere montato in un rack server da 19" standard.
- Collegare le staffe di montaggio a incluse ai lati dello switch e fissarle con le viti in dotazione.
Figura 5
- Installare lo switch nel rack.
- Usare le viti fornite con il rack per fissare lo switch nel rack.
Figura 6
Messa a terra dello switch
Questo passaggio deve essere completato prima di attivare lo switch.
Strumenti e apparecchiatura richiesti per la messa a terra
- Vite di messa a terra (inclusa) e una vite M4x6 (metrica) a testa piatta (non inclusa).
- Cavo di messa a terra (non incluso). Il cavò di messa a terra deve essere scelto in base ai requisiti di installatione locali e nazionali. A seconda dell'alimentatore e del sistema, per l'installazione è richiesto un conduttore in rame da 12 a 6 AWG. Si consiglia il cavò da 6 AWG disponibile in commercio. La lunghezza del cavò dipende alla vicinanza dello switch alsystema di messa a terra appropriato.
- Un cacciavite (non incluso).
Note: Verificare che ilsystema sia spento.
- Rimuovere la vite di messa a terra alla parte posteriore del dispositivo e posizionare il capocorda con anello #8 del cavo di messa a terra sulla parte superiore dell'apertura della vite di messa a terra.
- Inserire la vite di messa a terra nell'apertura della vite e usare un cacciavite per fissare la vite di messa a terra.
- Agganciare il capocorda ad anello all'altra estremità del cavo di messa a terra a un'apposita fonte di messa a terra.
- Verificare che la connessione tra il connettore di messa a terra sullo switch e la fonte di messa a terra sua sicura.
Accensione dello switch
- Collegare il cavo di alimentazione al connettore di alimentazione dello switch.
- Collegare l'altra estremità del cavo di alimentazione a una presa vicina.
Connessione alla rete
Lo switch più essere integrato nella rete attraverso uno dei seguenti metodi di connessione:
Da switch a dato finale o a dispositivo alimentato
Usare un cavo Ethernet standard per collegare lo switch ai PC con un'interfaccia RJ-45 da 10/100/1000 Mbps oppure collegare i dispositivi IEEE 802.3af/ at-conformi per l'alimentazione remote, come le videocamere IP o i Telefoni IP che utilizzato PoE.
Da switch ad hub o switch
Collegare lo switch a un altro switch o hub utilizzando le porte uplink RJ-45 o SFP.
Da switch a server
Collegare lo switch a un altro backbone di rete o server di rete utilizzando le porte uplink RJ-45 o SFP.
Ulteriori informazioni
Per ulteriore supporto, consultare il manuale utente o visitare eu.dlink.com/support che reindirizzera al site Web di supporto D-Link locale.
