DSS100E - Schalter D-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwalteter 18-Port-PoE-Switch
Marke	D-Link
Modell	DSS-100E-18P
Abmessungen (L x B x H)	Ca. 440 x 200 x 44 mm (für 19-Zoll-Rack geeignet)
Gewicht	Ca. 2 kg
Stromversorgung	100-240 V AC, 50-60 Hz, maximale Leistungsaufnahme 230 W (PoE)
Anschlüsse	16 RJ-45-Ports 10/100 Mbps PoE (Ports 1-16), 1 RJ-45-Port 10/100/1000 Mbps (Port 17), 1 Combo-Port RJ-45/SFP 10/100/1000 Mbps (Port 18)
Hauptfunktionen	Nicht verwaltetes Switching, PoE-Stromversorgung (IEEE 802.3af/at), DIP-Schalter (Standard, Isolieren, Verlängert)
LED-Anzeigen	Strom (grün), PoE Max (rot), Verbindung/Aktivität/Geschwindigkeit (orange/grün), PoE (orange)
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10% bis 90% nicht kondensierend
Montage	Auf ebener Fläche (mit Gummipuffern) oder in 19-Zoll-Rack (Montagesatz enthalten)
Erdung	Erforderlich vor Inbetriebnahme; Erdungsschraube und Kabel nicht im Lieferumfang
Packungsinhalt	1 x Switch, 1 x Netzkabel, 1 x Rack-Montagesatz, 1 x Kurzanleitung
Wartung und Reinigung	Gerät vom Stromnetz trennen, mit einem weichen, trockenen Tuch reinigen
Sicherheit	An einem kühlen, trockenen Ort installieren, fern von elektromagnetischen Quellen, für eine Belüftung von mindestens 10 cm auf jeder Seite sorgen
Ersatzteile und Reparierbarkeit	Nicht angegeben; bei Problemen den örtlichen D-Link-Händler kontaktieren
Allgemeine Informationen	Konform mit IEEE 802.3, 802.3u, 802.3ab, 802.3af/at; eingeschränkte Garantie (siehe D-Link-Website)

Häufig gestellte Fragen - DSS100E D-LINK

Welche verschiedenen LED-Anzeigen hat der DSS-100E-18P?

Die Anzeigen umfassen: Strom (dauerhaft grün wenn eingeschaltet), PoE Max (dauerhaft rot wenn die gesamte PoE-Leistung 223 W überschreitet), Verbindung/Aktivität/Geschwindigkeit (orange für 10/100 Mbps, grün für 1000 Mbps, blinkend bei Aktivität) und PoE (dauerhaft orange wenn der Port ein Gerät mit Strom versorgt).

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an den Seiten des Switches, dann schrauben Sie den Switch mit den mit dem Rack gelieferten Schrauben im Rack fest.

Wie erde ich den Switch?

Verwenden Sie die Erdungsschraube an der Rückseite des Geräts. Schließen Sie ein Erdungskabel (nicht im Lieferumfang) an die Klemme an und befestigen Sie das andere Ende an einer geeigneten Erdungsquelle. Führen Sie diesen Vorgang vor der Inbetriebnahme durch.

Was bedeuten die DIP-Schalter auf der Vorderseite?

Die DIP-Schalter ermöglichen die Konfiguration von: Standard (alle Ports kommunizieren miteinander), Isolieren (Ports 1-16 kommunizieren nur mit den Ports 17-18) und Verlängert (begrenzt die Geschwindigkeit auf 10 Mbps an den Ports 9-16, um die Entfernung auf 250 m zu erweitern).

Wie schließe ich ein PoE-Gerät an?

Verwenden Sie ein Standard-Ethernet-Kabel, um das IEEE 802.3af/at-kompatible Gerät (z. B. eine IP-Kamera) an einen der Ports 1 bis 16 anzuschließen. Der Switch versorgt das Gerät mit Strom und Datenübertragung.

Wie hoch ist die gesamte PoE-Stromversorgungskapazität?

Die gesamte PoE-Stromversorgungskapazität beträgt 230 W. Die PoE-Max-Anzeige leuchtet rot, wenn die Leistung den Schwellenwert von 223 W (Schutzband) überschreitet.

Kann ich den SFP-Port gleichzeitig mit dem RJ-45-Port von Port 18 verwenden?

Port 18 ist ein Combo-Port: Sie können nur einen der beiden (RJ-45 oder SFP) gleichzeitig verwenden. Beide funktionieren nicht gleichzeitig.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Stromnetz und reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Flüssigkeiten.

Was tun, wenn ein Teil des Packungsinhalts fehlt oder beschädigt ist?

Kontaktieren Sie Ihren örtlichen D-Link-Händler für einen Ersatz. Die Box sollte den Switch, das Netzkabel, den Rack-Montagesatz und die Kurzanleitung enthalten.

Was ist die maximale unterstützte Ethernet-Kabellänge?

Im Standardmodus beträgt die maximale Entfernung 100 m. Durch Aktivieren des DIP-Schalters Verlängert (Ports 9-16) kann die Entfernung auf 250 m bei einer auf 10 Mbps begrenzten Geschwindigkeit erreicht werden.

BEDIENUNGSANLEITUNG DSS100E D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

Vorder Inbetriebnahme

These Schnellanleitung bietet Ihnen schrittweise Anweisungen zur Einrichtung Ihres DSS-100E-18P 18-Port unbewachten PoE-Switchs. Beachten Sie, dass das von Ihnen erworbene Modell sich möglicherweise gingfugig vonden der Abbildungen unterscheidet. Nahere Informationen zum Switch entnehmen Sieitte der Bedienungsanleitung.

Verpackungsinhalt

Dieses DSS-100E-18P-Paket muss Folgendes enthalten:

1xDSS-100E-18P
1xNetzkabel
1 x Rackmontage-Kit und GummifüBe
1 x Installationsanleitung

Sollte eines der oben aufgeführten Teile beschädigt sein oder fehlen, wenden Sie sichitte an ihren D-Link-Handler vor Ort.

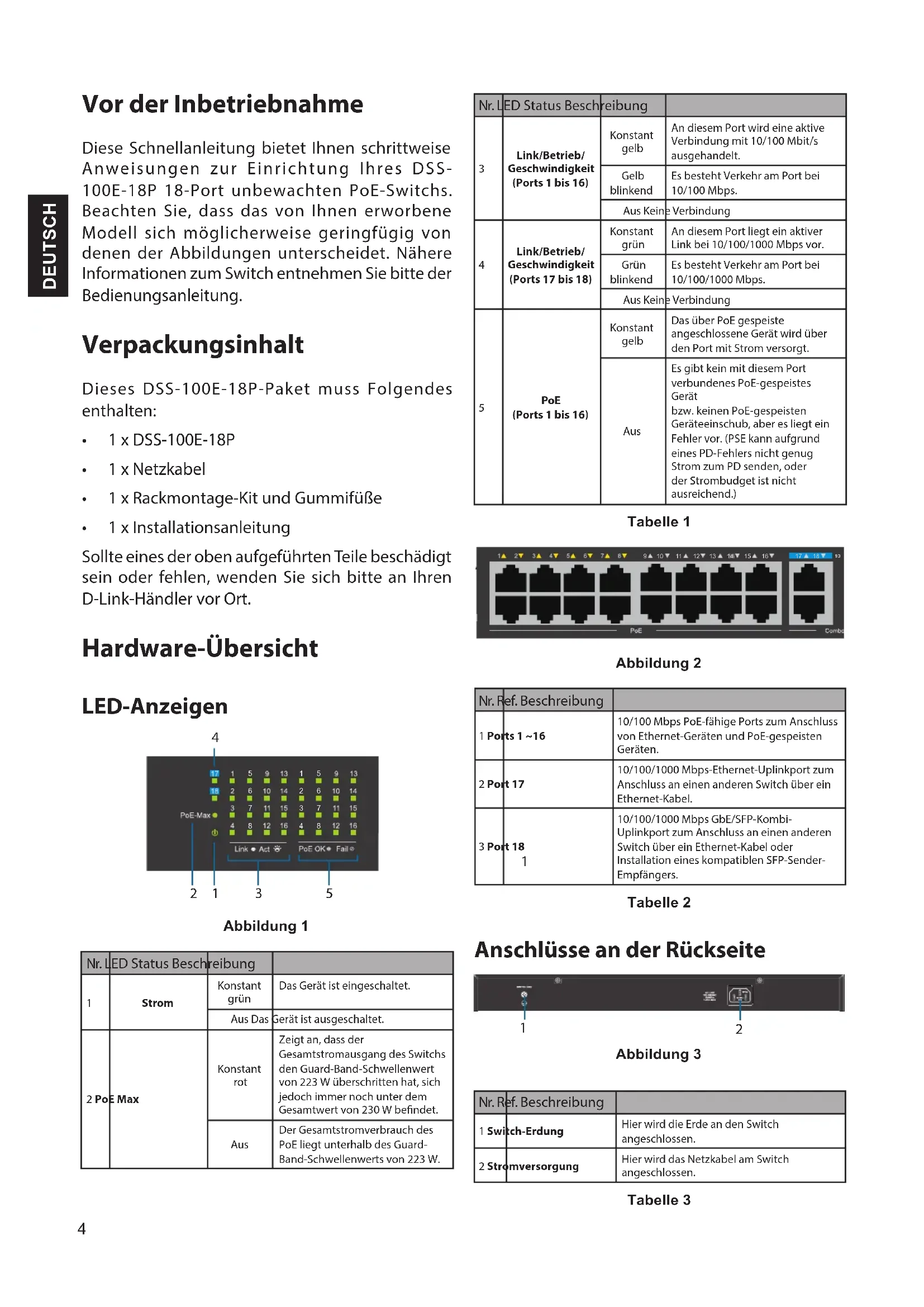

Hardware-Übersicht

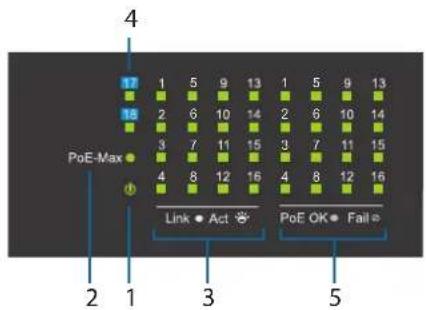

LED-Anzeigen

Abbildung 1

Nr.	LED Status Beschchreibung
1	Strom	Konstant grün
		Aus Das Gerät ist ausgeschaltet.
2 PoE Max	Konstant rot	Zeigt an, dass der Gesamtstromausgang des Switchs den Guard-Band-Schwellenwert von 223 W übersritten hat, sich jedoch immer noch unter dem Gesamtwert von 230 W befindet.
	Aus	Der Gesamtstromverbrauch des PoE liegt unterhalb des Guard-Band-Schwellenwert von 223 W.

Tabelle 1

Nr.	LED Status Beschchreibung
3	Link/Betrieb/Geschwindigkeit (Ports 1 bis 16)	Konstant geh	An thisem Port wird eine aktive Verbindung mit 10/100 Mbit/s ausgehandelt.
		Gelb blinkend	Es besteht Verkehr am Port bei 10/100 Mbps.
		Aus Keine	Verbindung
4	Link/Betrieb/Geschwindigkeit (Ports 17 bis 18)	Konstant grün	An thisem Port liegt ein aktiver Link bei 10/100/1000 Mbps vor.
		Grün blinkend	Es besteht Verkehr am Port bei 10/100/1000 Mbps.
		Aus Keine	Verbindung
5	PoE (Ports 1 bis 16)	Konstant geh	Das über PoE gespeiste angeschlossene Gerät wird über den Port mit Strom versorgt.
		Aus	Es gibt kein mit thisem Port verbundenes PoE-gespeistes Gerät bzw. keinen PoE-gespeisten Geräteinschub, aber es liegt ein Fehler vor. (PSE kann aufgrund eines PD-Fehlers nicht genug Strom zum PD senden, oder der Strombudget ist nicht ausreichend.)

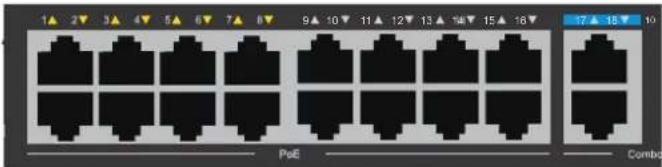

Abbildung 2
Tabelle 2

Nr.	Ref.	Beschreibung
1	Ports 1 ~16	10/100 Mbps PoE-fähige Ports zum Anschluss von Ethernet-Geräten und PoE-gespeisten Geräten.
2	Port 17	10/100/1000 Mbps-Ethernet-Uplinkport zum Anschluss an einen anderen Switch über ein Ethernet-Kabel.
3	Port 181	10/100/1000 Mbps GbE/SFP-Kombi-Uplinkport zum Anschluss an einen anderen Switch über ein Ethernet-Kabel oder Installation eines kompatiblen SFP-Sender-Empfängers.

Anschlüsse an der Rückseite

Abbildung 3
Tabelle 3

Nr.	Ref.	Beschreibung
1	Switch-Erdung	Hier wird die Erde an den Switch angeschlossen.
2	Stromversorgung	Hier wird das Netzkabel am Switch angeschlossen.

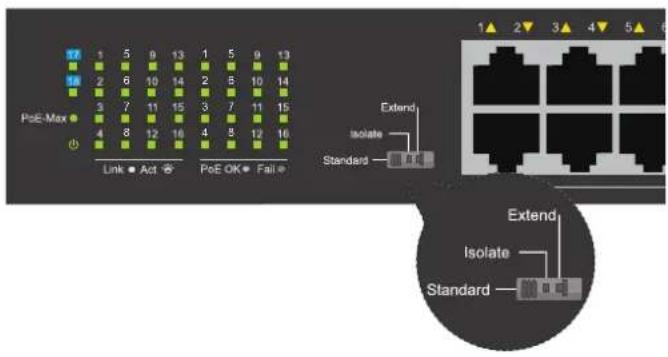

DIP-Switch

Die DIP-Switch am Frontpanel erlauben eine einfache Konfiguration der erweiterten Funktionen des DSS-100E-18P

Tabelle 4

DIP-Switch	Funktionsgeregelt Standard
Standard	So geschalten, dass alle Ports miteinanderCOMMUNIZIEREN konnen und als gewöhnlicherunbewachter Switch Funktionieren. *1 bis16 Port unterstützt „Power over Ethernet“PoE und überträgt Daten mit 10/100Mbps.** 1 bis 8 Port unterstützenPort-Priorität zur Optimierung des Port-Caches.	Ein
Isolieren	1 bis 16 Port kann nicht miteinanderCOMMUNIZIERen, jedoch kann jeder von diesen Ports mit Port17 und 18COMMUNIZIERen.	Aus
Verläufigern	Die Datenrate des 9 bis 16 Port istauf 10 Mbps beschrankt, währenddie max. Übertragungsenternungdes Ports auf 250 m erhöht wird.	Aus

Hardware-Installation

Vorder Inbetriebnahme

Beachten Sie die folgenden Vorsichtsmaßnahmen, um Ausfälle, Gerätefhler und Verletzungen bei Personen zu verhindern:

• Installieren Sie das DSS-100E-18P an einem kühlen und trockenen Ort. Lesen Sie die Technischen Spezifikationen bezüglich akzeptabler Betriebstemperaturen und Feuchtigkeitsbereiche.
• Installieren Sie den Switch an einem Ort, an dem er keinen starken elektromagnetischen Quellen, Vibrationen, Staub und direktem Sonnenlicht ausgesetzt ist.
• Lassen Sie mindestens 10cm Abstand links und rechts geben dem Switch zur Entlüftung frei.
• Führn Sie eine Sichtprüfung des Stromanschlusses durch und vergewissern Sie sich, dass dieser sich am Netzkabel befestigt ist.
• Stellen Sie keine weiteren Geräte auf den Switch.

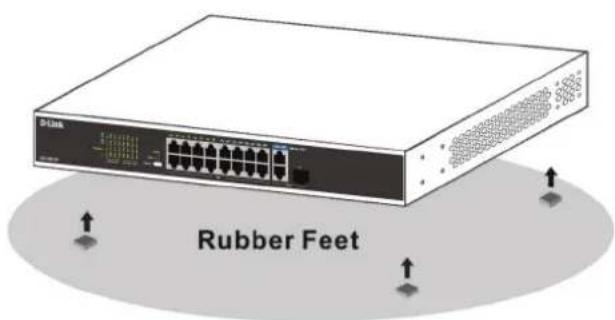

Aufstellen des Switch auf ebenem Untergrund

Die mitgelieferten Gummifübe konnen unter am Gerät angebracht werden, um die Oberfläche, auf der thises aufgestellt wird, zu schützen.

1. Entfernen Sie die Gummifüfe von der Klebefolie.
2. Kleben Sie jeweils einen Gummifuß an alle Ecken unter am Switch.

Abbildung 4

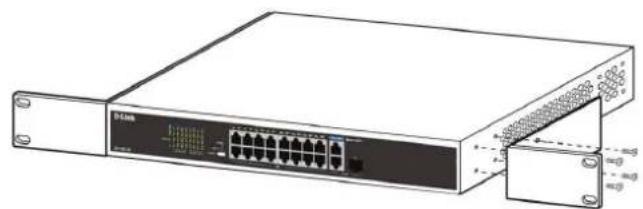

Installieren des Switchs in einem Rack

Der DSS-100E-18P kann in ein normales 19^ -Serverrack eingesetzt werden.

1. Befestigen Sie die mitgelieferten Montagehalterungen an den Seiten des Switchs und sichern Sie diese mit den mitgelieferten Schrauben.

Abbildung 5

1. Installieren Sie den Switch im Rack.
2. Verwenden Sie die mit dem Rack ausgelieferten Schrauben, um den Switch am Rack zu befestigen.

Abbildung 6

Erdung des Switch

Dieser Schritt muss vor Einschalten des Switch durchgeführt werden.

Für die Erdung benötigte Werkzeuge und Teile

• Erdungsschraube (im Lieferumfang) und eine Flachkopfschraube M4x6 (metrisch) (nicht im Lieferumfang).
• Erdungskabel (nicht im Lieferumfang). Das Erdungskabel muss den lokalen und nationalen Installationsvorschriften entsprechen. Je nach Stromversorgung und System ist für die Installation ein Kupferleiter von 12 bis 6 AWG erforderlich. Es wird ein im Handel erhältlicher 6 AWG-Leiter empfohlen. Die Länge des Kabels hangt von der Höhe des Switch zu den entspruchenden Erdungseinrichtungen ab.
• Ein Schraubendreher (nicht im Lieferumfang).

Anmerkung: Vergewissern Sie sich, dass das System ausgeschaltet ist.

1. Drehen Sie die Erdungsschraube auf der Rückseite des Geräts hereaus und setzen Sie den Ringkabelschuh Nr. 8 des Erdungskabels auf das Loch für die Erdungsschraube.
2. Bringen Sie die Erdungsschraube wieder in der Schraubenöffnung an und verwenden Sie einen Schraubendreher, um die Erdungsschraube anzuziehen.
3. Bringen Sie den Ringkabelschuh am anderen Ende des Erdungskabels an einer geeigneten Erdungseinrichtung an.
4. Vergewissern Sie sich, dass das Kabel am Erdungsanschluss des Switch und an der Erdungseinrichtung fest angeschlossen ist.

Stromversorgung des Switch

1. Schließen Sie das Netzkabel am Stromanschluss am Switch an.
2. Stecken Sie das andere Ende des Netzkabels in eine in der Nähe gelegene Steckdose.

Anschluss and das Netzwerk

Der Switch kann mit einer der folgenden Anschlussmethoden in das Netzwerk integriert werden:

Switch an Endknoten oder Elektrogerät

Verwenden Sie ein Standard-Ethernet-Kabel, um den Switch an PCs mit einer 10/100/1000 Mbps RJ-45-Schnittstelle zu verbinden oder schreiben Sie Remote-IEEE 802.3af/at-konforme Geräte, wie IP-Kameras oder IP-Telefone über PoE an.

Switch zum Hub oder Switch

Verbinden Sie den Switch unter Verwendung der RJ-45- oder SFP-Uplinkports mit einem anderen Switch oder Hub.

Switch zum Server

Verbinden Sie den Switch unter Verwendung der RJ-45- oder SFP-Uplinkports mit einem Netzwerk-Backbone oder Netzwerkserver.

Weitere Informationen

Weitere Informationen entnehmen Sieitte der Bedienungsanleitung oder gehen Sie zu eu.dlink.com/support, von wo aus Sie zu ihrer lokalen D-Link-Support-Website weitergeleitet werden.
