Type de produit	Treuil électrique
Marque	Güde
Modèle	GSZ 100200
Puissance moteur	450 W
Tension d'alimentation	230 V / 50 Hz
Force de levage maximale (sans poulie)	100 kg
Force de levage maximale (avec poulie)	200 kg
Hauteur de levée maximale (charge 100 kg)	11 m
Hauteur de levée maximale (charge 200 kg)	5,5 m
Longueur du câble	12 m
Diamètre du câble	3 mm
Indice de protection	IP54
Poids	12 kg
Matériau du câble	Acier
Type de commande	Interrupteur avec arrêt d'urgence
Sécurité	Interrupteurs de fin de course, fusible thermique
Accessoires inclus	Poulie de renvoi, 2 étriers de fixation, 4 vis hexagonales, mode d'emploi
Utilisation prévue	Levage de charges rigides, usage domestique et loisir
Entretien	Nettoyage avec chiffon humide, graissage du roulement de poulie, vérification du câble
Réparabilité	Réparations par électricien qualifié
Pièces détachées	Câble d'acier d'origine disponible
Garantie	Défauts de matériel et de fabrication
Normes	CE, TÜV, GS

FOIRE AUX QUESTIONS - GSZ 100200 Güde

Quelle est la capacité de levage maximale du treuil GSZ 100200 ?

La capacité de levage maximale est de 100 kg sans poulie de renvoi et de 200 kg avec poulie de renvoi.

Peut-on utiliser ce treuil pour lever des personnes ?

Non, il est strictement interdit de lever des personnes ou des animaux. Ce treuil est conçu uniquement pour des charges rigides.

Comment installer la poulie de renvoi ?

Insérez le câble dans la poulie de renvoi, assemblez-la et serrez les vis. Accrochez ensuite le crochet à charge dans le support de crochet de la console.

Que faire si l'arrêt d'urgence est actionné ?

Appuyez sur le bouton rouge d'arrêt d'urgence. Pour débloquer, tournez-le d'un quart de tour dans le sens des aiguilles d'une montre.

Comment entretenir le câble d'acier ?

Vérifiez régulièrement l'absence de fissures ou effilochures. Graissez le câble une fois par mois et remplacez-le s'il est endommagé par un câble d'origine.

Quelle est la tension d'alimentation requise ?

Le treuil fonctionne sur 230 V / 50 Hz et doit être branché sur une prise protégée par un disjoncteur différentiel (RCD).

Le moteur est-il protégé contre les surcharges ?

Oui, le moteur est équipé d'un fusible thermique. En cas de surchauffe, le treuil s'arrête ; après refroidissement (environ 5 minutes), il peut être réutilisé.

Puis-je utiliser le treuil en continu ?

Non, le treuil n'est pas conçu pour une utilisation industrielle ou continue. Respectez des cycles de travail et laissez-le refroidir entre les utilisations.

Comment remplacer le câble d'acier ?

Le remplacement doit être effectué par un câble d'origine. Contactez votre revendeur ou un service agréé. Lors du montage, n'oubliez pas le poids de tension.

Quels sont les accessoires fournis avec le treuil ?

Le colis contient : 1 poulie de renvoi, 4 vis hexagonales, 2 étriers de fixation et le mode d'emploi.

MODE D'EMPLOI GSZ 100200 Güde

Traduction du mode d'emploi d'origine

TREUIL ÉLECTRIQUE

Avant d'utiliser le treuil électrique, lisez

attentivement le mode d'emploi

Cestina CZ 21

Originalí námov k obssluz

ELEKTRICKY LANOVY NAVIJAK

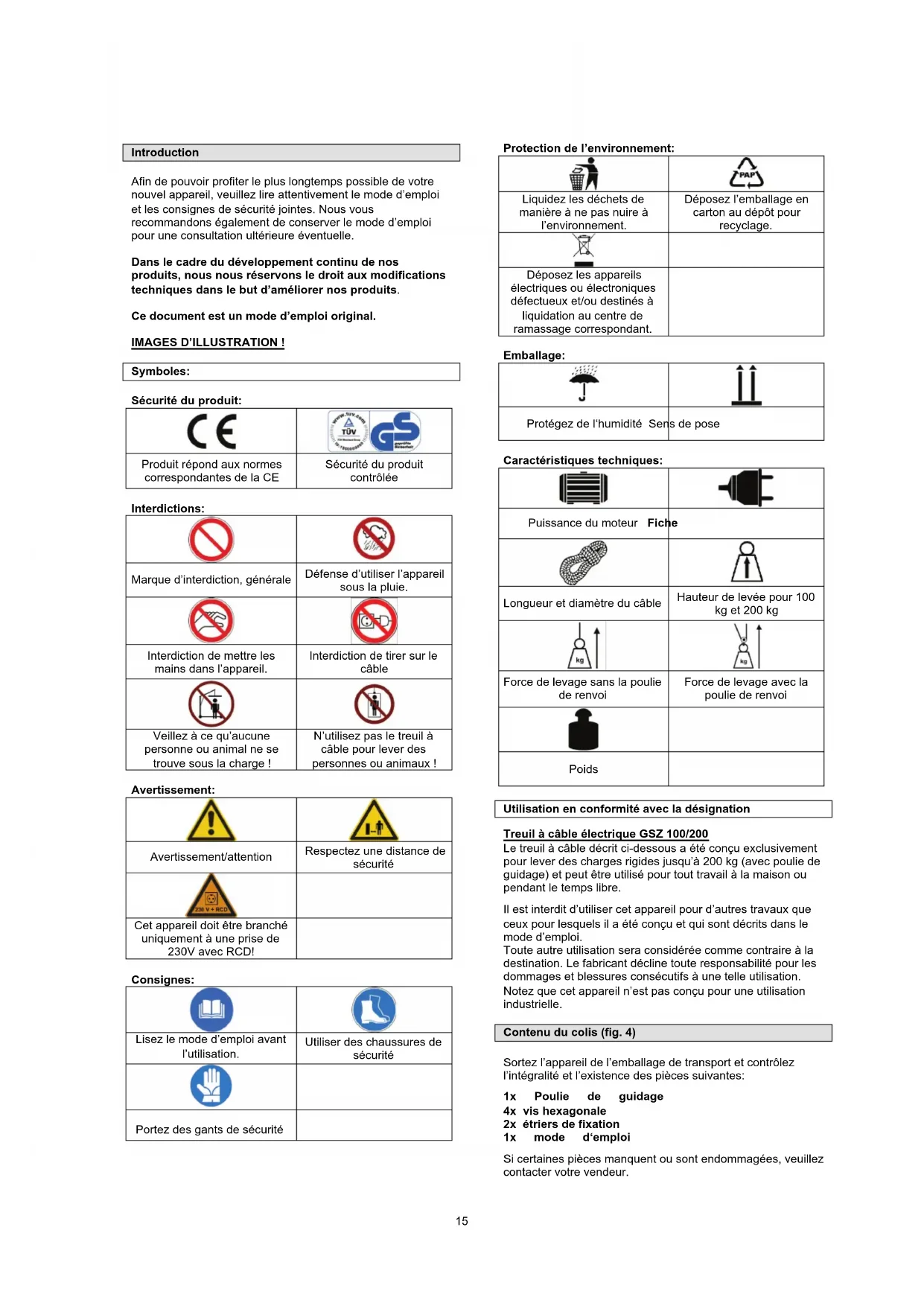

Afin de pouvoir profiter le plus longtemps possible de votre nouvel apparéil, veüllez lire attentivement le mode d'emploi et les consignes de sécurité jointes. Nous vous recommendons également de conserver le mode d'emploi pour une consultation ultérieure évientuelle.

Dans le cadre du développement continu de nos produits, nous nous réservons le droit aux modifications techniques dans le but d'améliorer nos produits.

Ce document est un mode d'emploi original.

Sécurité du produit:

CE	TÜV TÜV GS
Produit répond aux normes correspondantes de la CE	Sécurité du produit contrôle

Interdictions:

Marque d'interdiction, générale	Défense d'utiliser l'appareil sous la pluie.
Interdiction de mettre les mains dans l'appareil.	Interdiction de tirer sur le cable
Veillez à ce qu'aucune personne ou animal ne se trouve sous la charge!	N'utilise pas le treuil à cable pour lever des personnes ou animaux!

Avertissement:

!	L'
Avertissement/attention	Respectez une distance de sécurité
230V + RCD
Cet appeareil doit être branché uniquement à une prise de 230V avec RCD!

Consignes:

Lisez le mode d'emploi avant l'utilisation.	Utiliser des chaussures de sécurité
Portez des gants de sécurité

Protection de l'environnement:

Liquidez les déchets de manière à ne pas nuiré à l'environnement.	Déposez l'emballage en carton au dépôt pour recyclage.
Déposez les apparêls électriques ou électroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant.

Emballage:

J	II
Protégéz de l'humidité Sens de pose

\section*{Caracteristiques techniques:}

Puisance du moteur Fiche

Longueur et diamètre du cable

Force de levage sans la poulie de renvoi

Poids

Utilisation en conformité avec la désignation

Treuil à cable electrique GSZ 100/200

Le treuil à cable décrit ci-dessous a été concu exclusivement pour lever des charges rigides jusqu'à 200 kg (avec poulie de guidage) et peut être utilisé pour tout travail à la maison ou pendant le temps libre.

Il est interdir d'utiliser cet appeareil pour d'autres travaux que ceux pour lesquels il a ete concu et qui sont decrits dans le mode d'emploi.

Toute autre utilisation sera considérée comme contraire à la destination. Le fabricant décline toute responsabilité pour les dommages et blessures consécutifs à une telle utilisation.
Notez que cet apparéil n'est pas consçu pour une utilisation industrielle.

Contenu du colis (fig. 4)

Sortez l'appareil de I'emballage de transport et controlez I'intégralité et I'existence des pièces suivantes:

1x Poulie de guidage

4x vis hexagonale

2x étriers de fixation

1x mode d'emploi

Si certaines pièces manquent ou sont endommagées, veuillez contacter votre vendeur.

Description de l'appareil (fig. 1 et 2)

a Etrier de tension

b Vis hexagonale

c Etrier de tension

d Crochet a charge

e Interrupteur de fin de course pour le levage

f Moteur

±bq Corps de l'interrupteur

Interrupteur de commande

Interrupteur d'arrêt d'urgence

j Support du crochet

kTambouracable

I Poids de tension

m Cable d'acier

Poulie de guidage

o Console

±b Interrupteur de fin de course pour la descente

Garantie

La garantie s'applique exclusivement aux defaults provoqués par un défaut de matériel ou un défaut de fabrication.

Lors de la réclamation pendant la durée de la garantie, il est nécessaire de joindre de certificat d'achat importante la date d'achat.

La garantie n'inclut pas une utilisation incompetente telle que surcharge de la machine, utilisation de la force, endommagement par une fierce personne ou un objet étranger. Le non respect du mode d'emploi et du mode de montage ainsi que l'usure normale de la machine ne sont pas non plus inclus dans la garantie.

Consignes generales de sécurité

Avant de commencer à travailler avec l'appareil, lisez attentivement les consignes de sécurité indiquées ci-dessous et le mode d'emploi. Si vous passerez l'appareil à d'autres personnes, veillez lui transmettre également le mode d'emploi. Conservez bien le mode d'emploi!

Emballage: L'appareil est emballe pour le protégger des dommages lors du transport. Les emballages sont des matières premières pouvant être recyclées, vous pouvez donc les déposer dans un centre de ramassage.

Veuillez tire attentivement ce mode d'emploi et respectez toutes les consignes y indiquées. Utilisez le mode d'emploi pour vous familiariser avec son utilisation correcte et les consignes de sécurité. Conservez le mode d'emploi pour une utilisation ultérieure.

• Le treuil à cable peut être utilisé uniquement par des personnes ayant lu en détaill et compris le mode d'emploi. Le treuil à cable ne doit pas être manipulé par des personnes insuffisant formées ou dont l'état de santé ne le permet pas.
• Contrôlez visuèlement l'appareil avant chaque utilisation. N'utilise pas l'appareil si les dispositifs de sécurité sont usés ou endommages. Ne mettez jamais les dispositifs de sécurité hors service.
  Utilisez l'appareil uniquement à des fins indiquées dans le mode d'emploi.
• Soyez attentifs. Surveillancez votre travail. Procedez avec prudence. N'utilisez pas le treuil à cable si vous n'êtes pas concentré.
• Vous étés responsables de la sécurité sur votre lieu de travail.
• Ne laïsez jamais l'appareil sans surveillance.
• Si vous doivent interrometer le travail, rangez l'appareil dans un endroit sur.
• N'utilisez jamais l'appareil sous la pluie ou dans un environnement mouillé ou humide.
• Ne pulverisez pas de l'eau sur le treuil à cable, ne les submergez pas dans un liquide.

• N'utilise pas des outils électriques à proximé des liquides ou gaz inflammables.

• Ne mettez pas en marche l'appareil returné ou ne se trouvant pas dans la position de travail.

• Maintenez le dispositif à une distance de sécurité d'autres personnes, en particulier des enfants et également des animaux domestiques.
• Interdisez aux autres personnes de toucher l'appareil ou le cable.
• Àprous l'utilisation, retirez la fiche de la prise et vérifie si l'appareil n'est pas endommagé.
• Si vous n'utilise pas l'appareil, rangez-le dans un endroit sec, hors de portée des enfants.
• La tension du secteur doit correspondre à la tension indiquée sur la plaque signalétique.
  Les réparations doivent être confiées à un électricien.
• Avant la mise en marche et après tout chic, contrôlez si l'appareil n'est pas usé ou endommagé et faites le réparer.
• N'utilisez jamais des pieces détaches et accessoires non prevus ou non recommends par le fabricant.
  Utilisez l'appareil uniquement à la lumière du jour ou avec un éclairage artificiel suffisant.
• Veillez à ce qu'aucun objet ne provoque pas de court-circuit sur les contacts de l'appareil.
• Placez tous les cable de façon à évierer le danger de trébuchement et l'endommagement du cable!
• Pendant toute la durée de réalisation des travaux, portez une tenue de protection adequate pour l'environnement en question et adoptez des mesures de prévention des accidents convenant a cet environnement.
• N'utilisez pas le cable dans un autre but. Ne portez pas l'appareil par le cable et n'utilisez pas le cable pour-retirer la fiche de la prise. Protegez le cable des températures excessives et des bords tranchants.
• Prenez soit de votre apparéil. Mainténez le propre pour une utilisation correcte et sure. Contrôlez régulièrement la fiche et le cable et en cas d'endommagement, faites réparer le cable par un spécialiste/agree. Contrôlez régulièrement les rallonges et faites remplacez les cables endommagés par un spécialiste.
• Rallonges pour l'utilisation extérieure. Utilisez à l'extérieur seulement des rallonges prévues à cet effet et marquées de façon ajusté (jusqu'à 20 m Ø1,5 mm², 20-50 m Ø 2,5 mm²)

• Debranchez l'appareil du secteur

• Avant tout nettoyage

• Àproucheschaqueutilisation

• L'utilisation de l'appareil est interdite aux personnes avec capacités sensorielles ou mentales réduites ou aux personnes ignorant le fonctionnement de l'appareil.

• Si l'appareil ou le cable d'alimentation ou le cable d'acier presente des dommages visibles, il est interdit de lemettre en marche.
• En cas d'endommagement du cable d'alimentation de cet apparéel, il est nécessaire de le faire remplacer immidiatement par le fabricant ou un électrique qualifié.
• Les réparations de cet apparéil doivent être confiées uniquement à un électricien qualifiée. Une réparation non compétente peut engendrer des dommages consécutifs.
• Ces consignes sont valables également pour les accessoires.

Güde GmbH & Co. KG décline toute responsabilité en cas de dommages provoqués par:

Endommagement de l'appareil suite aux influences mécaniques et surcharge.
- Modifications de l'appareil
Utilisation dans un autre but que celui décrit dans le mode d'emploi.
- Pour éviter les blessures et dommages, respectez toutes les consignes de sécurité.

Consignes de sécurité importantes

• Le treuil à cable doit être contrôle avant le début du travail du point de vue de son fonctionnement parfait de tous les composants. Contrôlez avant tout l'état parfait des mousquetons qui permettent d'éviter la libération accidentelle du crochet à charge des moyens de fixation (câbles, anneaux, eillets de transport, etc.).

• Le treuil à cable peut être utilisé uniquement pour lever les charges dont le poids ne dépasse pas le poids maximal indiqué par le fabricant dans les caractéristiques techniques et sur la plaque signalétique du treuil à cable.

• Il est interdit de lever les charges fixées en désaccord avec les règles pouvant tomber.

Fixez dumont la charge.
- Les charges doivent être levées uniquement en position verticale! Ne les tirez jamais et ne les leveez jamais en position inclinée!

• Aucune personne - hormis l'opérateur - ne doit demeurer sous la charge ou dans la zone dangereuse. Respectez une distance minimale de 10 m de la charge levée.

• Le levage est autorisé uniquement en utilisant les éléments de fixation adéquats (cordes,annes, oeillets de transport, etc.) et en conformité avec les dispositions et normes correspondantes, en vigueur sur le lieu de travail.

• Le cable métallique du treuil ne doit pas être utilisé pour la fixation des charges.

• La mise en marche du treuil est autorisée uniquement avec un cable parfaitement équilibré.

• Il est interd it de laisser le treuil a cable sans surveillance avec les charges levées.

• Avant de commencer les travaux avec le treuil à cable, il est nécessaire de contrôler la capacité de charge des structures portantes.

• Contrôlez avant le début du travail avec le treuil à cable l'usure évientuelle des cables; lorsqu'ils représentent des signes d'usure, remplacez-les par des cables neufs dont les propriétés correspondant à la capacité de charge maximale autorisée du treuil à cable. Les cables doivent être replacés uniquement par des cables de Replacement d'origine.

• En cas de problème de fonctionnement du treuil à cable, contactez votre revendeur autorisé et évitez toute improvisation.

• Le moteur pour l'entrainment du treuil a cable n'est pas equipé d'une protection du moteur. Par consécut, il est interdit de surcharger le moteur en cas de problèmes; dans ce cas, contrôle si la charge levée ne dépasse pas la capacité de charge autorisée du treuil a cable et si la tension du secteur n'a pas baisse.

• Afin de pouvoir intervenir rapidement en cas de danger, il est nécessaire que le personnel manipule le treuil à cable depuis un endroit ajustat, de façon à pouvoir contrcler tout le lieu de travail.

Veillez à ce que le cable s'enroule propement de tambour, fig. 5

• Vérifiez si le cable du treuil à cable est enroule au minimum trois fois au cours du tambour.
• Il est interdirit de modifier le treuil à cable; pour le levage, utilisez exclusivement les dispositifs livrés avec le treuil à cable.
  Utilisez le dispositif de levage livre avec le treuil à cable uniquement en conformite avec le mode d'emploi. N'utilisez pas ces dispositifs avec d'autres machines ou dans d'autres buts.
• Lors du raccordement du cable d'alimentation à la pallonge, n'utilise pas de bande adhéasive ou d'autres accessoires.
• Vérifiez si les caractéristiques électriques du réseau pour le raccordement du treuil à cable correspondent

aux valeurs indiquées sur la plaque signalétique du moteur.

Lors de l'utilisation d'une rallonge, veiliez a ce que le cable et la fiche et la prise correspondent au courant d'entrée du treuil a cable.
Avant chaque mise en marche, il est nécessaire de contrôle si le cable d'acier n'est pas endommagé. Il est strictement interdit d'utiliser le treuil à cable si le cable est endommagé (fig. 3)
- Le levage des personnes est interdit.
- Le désordre sur le lieu de travail peut engendrer des accidents.
- Protégéz-vous de l'électrocution. Évitez le contact du corps avec les pieces mises à la terre.
- Contrôlez si vous appareil n'est pas endommagé. Avant l'utilisation suivante, contrôlez soigneusement le dispositif de sécurité du point de vue de leur fonctionnement parfait et sur. Contrôlez le fonctionnement des parties mobiles, si elles ne coince pas ou ne sont pas endommagées. Toutes les pièces doivent être correctement montées de façon à assurer toutes les conditions de l'appareil. Les dispositifs de protection et parties endommagés doivent être réparés par un professionnel ou changés par le service après-vente, faute de stipulation contraire dans le mode d'emploi. Les interrupteurs endommagés doivent être replacés par le service après-vente. N'utilise pas les appareils dont les interrupteurs ne peuvent pas être mis en marche ou arrêtés.

Le moteur electrique du treuil a cable est protégé par un fusible thermique. En cas de réaction du fusible thermique, le treuil a cable reste arrêté. Sa réutilisation est possible après le refroidissement (environ 5 minutes).
Attention: Le treuil a cable ne convient pas à l'activité industrielle ou continue, il peut s'arreter après quelques cycles de travail. Conformément à l'arrêté sur la sécurité de service, lors de l'utilisation industrielle, l'appareil doit être contrôle par un spécialiste avant la première mise en marche.
- Faites replacer immédiatement les pièces endommagées.
- Ne participez jamais personnellement aux réparations (perte de garantie et de sécurité).
- N'exposez pas inutillement le treuil à cable aux influences atmosphériques, aux rayons solaires, à la poussière ou aux températures basses.
Il est strictement interdit que des personnes demeurent ou se déplace a proximite immediat des charges accroches.
- Voitre treuil a cable electrique est equipe d'un interrupteur d'arrêt d'urgence. En cas d'urgence, appuyez sur le bouton d'arrêt d'urgence rouge!! Si vous souhaitez libreter le blocage de l'interrupteur d'arrêt d'urgence, tournez le d'un quart de tour dans le sens des aiguilles d'une montre.
Attention:

Le treuil à cable est équipé d'un interrupteur de fin de course qui arrête le moteur lorsque le cable est enroulée trois fois au bout du tambour.

Fonctionnement interdit

Ces modes d'utilisation sont interdits!

1. Levage si la corde ne pend pas verticalement.
2. Essai de levage des charges reliées à la terre.
3. Levage des charges accrochées hors l'axe de centre de gravité.
4. Balancement de la charge accrochee lors de I'essai de dettre la charge hors I'axe du treuil.
5. Levage ou descente de la charge si le trajet de descente contient des obstacles de n'importe quel type.
6. Abandon du treuil avec charge accrochée.
7. Utilisation du treuil à un endroit où la charge seouve hors champ visuel du personnel.
8. Leverage des personnes.

Levage des charges dépassant la capacité de charge maximale autorisée du treuil.

Utilisation du treuil dans un état imparfait.

Fonctionnement continu : Pour assurer le fonctionnement parfait du moteur, respectez les cycles de travail indiqués par le fabricant.

Utilisation de l'interrupteur de fin de course pour le levage pour l'arrêt normal du procédé de levage.

Afin d'éviter le déroulement anormal du cable du tambour, le crochet ni la chape ne doit pas toucher le sol.

Levage de la charge avec la poulie de renvoi

Lors du fonctionnement du treuil à cable avec la poulie(s) de renoi, l'interrupteur de fin de course, sonctionne pas! Veillez à ce que la poule de renoi aoproche pas le treuil à cable à plus de 20~cm

1. Demontez la poulie de renvoi.
2. Insérez le cable dans la poulie de renvoi.
3. Rassemblez la (les) poulie(s) de renvoi et serrez les vis.
4. Fixez la charge levée au crochet pour charges.

Liquidation

Les consignes de liquidation résultat des pictogrammes indiqués sur l'appareil ou sur l'emballage. La description des significations individuelles se trouve dans le chapitre « Indications sur l'appareil »

Liquidation de l'emballage de transport

L'emballage protège l'appareil de l'endommagement lors du transport. En général, le matériel d'emballage est besoin de façon à ce qu'il réponde aux régles de protection de l'environnement et de liquidation des déchets, par conséquent, il peut être recyclé. La remise de l'emballage dans le circuit de matérières permet d'économiser des matérières premières et de réduire les déchets. Des parties de l'emballage (telles que films, styropore) peuvent être dangereux pour les enfants.

Exigences à l'égard de l'utilisateur

L'utilisateur doit dire attentivement le mode d'emploi avant d'utiliser l'appareil.

Qualification

Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.

Age minimal

L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.

Formation

L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, eventuellement par la notice. Une formation spéciale n'est pas nécessaire.

\section*{Caracteristiques techniques}

Fiche 230 Volt
Puisance du moteur 450 W
Force de levage maximale avec poulie de renvoi	200 kg
Force de levage maximale sans poulie de renvoi	100 kg
Hauteur maximale de levée 100 kg 11 m	m
Hauteur maximale de levée 200 kg 5,5 m	m
Diamètre du cable 3 mm
Longueur du cable 12 m
Type de protection IP 54
Poids 12 kg

Transport et stockage

Veillez lors du stockage à ce que l'appareil soit place dans un endroit sec, non accessible aux enfants et personnes non autorisées. Si vous n'utilise pas l'appareil pendant une longue durée, nettoyez-le soigneusement.

Montage et préparations

Installation

• Veiliez lors du déballage du treuil à cable que le colis contient toutes les pièces et contrôlez l'état parfait du treuil et des accessoires. Pour conserver la validité de la garantie, il est nécessaire de signaler toute réclamation eventuelle immidiatement après la livraison.
• Lisez attentivement les consignes fournies avec le treuil à cable (ce mode d'emploi) et précisé lors de l'installation précisé selon les données indiquées.
• La partie portante, sur laquelle doit être fixée le treuil à cable, doit être capable de supporter au minimum le double de la charge prévue (il est recommendé de prendre conseil auprès d'un spécialiste).
• Le treuil à cable doit être monté sur un bras tubulaire oscillant en acier. Le diamètre du tube en acier utilisé doit s'élever à 43 mm et l'épaissur de sa paroi à 3 mm au minimum.
• Le bras oscillant doit être ancre correctement dans le mur. L'ancrage doit être stable pour résister aux forces créées.
• Veiliez à ce que l'appareil soit fixé de façon horizontale, jamais de travers.
• Si vous utilise la poulie de renoi, accrochez le crochez à charges (d) dans le support à crochet (j) de la console (o).

Mise en marche du treuil à cable électriche

Étape 1

Contrôlez si la tension du secteur correspond à la tension figurant sur la plaque signalétique du treuil à cable.

Étape 2

Contrôlez le cable d'acier et tous les dispositifs de sécurité du treuil à cable.

Étape 3

Contrôlez si le treuil à cable est correctement installé et peut supporter la charge levée.

Étape 4

Protégéz la charge contre le basclement et l'oscillation et contrôle les éléments portants.

Étape 5

Levez la charge verticalément et sous contrôle.

Àpresent,le treuilacableelectriqueestprétaI'emploi!

Dangers résiduels et mesures de protection

Dangers résiduels électriques:

Danger Description Mesure de protection
contact électrique direct	électrocution	RCD
contact électrique indirect	électrocution par l'intermédiaire du Médium	RCD

Autres dangers:

Danger Description Mesure de protection
Objets ou liquides éjectés	De l'acidé caustique peut jaillir de la batterie et provoquer des blessures graves	Portez toujours des gants et des lunettes de protection
Glissement, trèbuchement ou chute des personnes	Le cable d'alimentation ou l'appareil lui même peut provoquer un trèbuchement.	Prénez des mesures de protection en fonction du mode d'installation (endoit d'installation adéquat, son repérage, etc.).

Entretien et soins

1. Attention - danger d'électrocution! Avant tous nettoyage et soins, débranchez l'appareil du secteur. Attention - risque d'endommagement de l'appareil! Ne nettoyez jamais l'appareil sous un courant d'eau. N'utilise pas pour le nettoyage des produits de nettoyage agressifs ou des objets durs pouvant endommager l'appareil. Nettoyez l'appareil de temps en temps à l'aide d'un chiffon humide.
2. Contrôlez régulierement l'etat du cable d'acier (m) sur toute sa longueur ainsi que le fonctionnement de l'interrupteur de fin de course (e) (laissez le treuil monter jusqu'à ce que le poids d'arrêt (l) active l'étrier de tension (c)).
3. Si le cable d'acier (m) est endommagé (fissure ou effilloche, voir fig. 3), remplacez-le par un cable d'origine. Lors du montage du cable, il ne faut sur tout pas oublier le poids de tension (l), pour assurer la tension correcte dans la position finale.
4. Graissez régulierement le roulement de la pouie de renvoi (n) avec une petite quantité d'huile.
5. Lorsque l'appareil est arrêté, contrôle la mobilité de toutes les pieces de construction mécaniques du treuil.
6. L'appareil doit être contrôle au minimum une fois par an par un spécialiste. Les résultats de l'examen doivent être inscrits dans un livre de contrôle.
7. Nettoyez et graissez le cable d'acier une fois par mois.

Déclaration de conformité CE

Nos,

Güde GmbH & Co. KG

Birkichstraße 6

74549 Wolpertshausen

Allemagne

Déclarons par la présente que les apparèits indiqués ci-dessous répondent du point de vue de leur conception, construction ainsi que de leur réalisation mise sur le marché, aux exigences fondamentales correspondantes des directives de la CE en matière de sécurité et d'hygiene.

Cette déclaration perd sa validité après une modification de l'appareil sans notre approbation préalable.

Désignation de l'appareil: Treuil à cable électrique GSZ

N° de commande: 55050

100/201

Directives correspondantes de la CE:

2006/42EG

2004/108 EG

Normes harmonisées utilisées:

EN 14492-2: 2006

EN 60204-32:1998

ZEK01.2-08/12.08

EN 55014-1:2006

EN 61000-3-3:1995+A1+A2

EN 61000-3-2:2006

EN 55014-2:1997+A1

EN55014-1:1993+A1+A2

EN 55014-2: 1997

EN 61000-3-2: 1995+A1+A2

EN 61000-3-3: 1995

Titre du Signationale: Monsieur Arnold, Gérant

Documentation technique: J. Bürkle; FBL, QS

Liste de contrôle

Cher client,

Afin d'éviter les dommages personnels ou matériels éventuels, l'utiliseur du treuil à cable est obligé de maintainir l'appareil en état de fonctionnement et parfait. La liste de contrôle suivante devrait vous servir de support pour un contrôle régulier dans les intervalles déterminés par l'exploitant. Elle vous sert également de documentation. Les défauts constatés doivent être immeditatement supprimés dans un service agréé.

Liste de contrôle / livre de contrôle du treuil à cable:	Date		Date		Date
Cable d'acier :	OUI	NON	OUI	NON	OUI	NON
Contrôle des fils individuels	□	□	□	□	□	□
Révision du cable d'acier - endroits pliers	□	□	□	□	□	□
Contrôle du cable d'acier - endroits tardus	□	□	□	□	□	□
Contrôle du pressage	□	□	□	□	□	□
Cable :
Contrôle du cable d'alimentation	□	□	□	□	□	□
Contrôle du cable avec interrupteurs	□	□	□	□	□	□
Parties commande:
Contrôle du capot de l'interrupteur	□	□	□	□	□	□
Contrôle des boutons	□	□	□	□	□	□
Capot du ventilateur :
Capot du ventilateur sans impuretés	□	□	□	□	□	□
Frein :
Contrôle du frein	□	□	□	□	□	□
Vis de fixation :
Contrôle des vis	□	□	□	□	□	□
Contrôle des éléments portants et des pieces de montage	□	□	□	□	□	□
Contrôle de l'appareil - rouille et corrosion	□	□	□	□	□	□
Contrôle du capot de l'appareil - étanchée	□	□	□	□	□	□
Armoire de raccordement :
Contrôle de l'armoire de raccordement - fissures	□	□	□	□	□	□
Interrupteurs de fin de course :
Contrôle des interrupteurs de fin de course	□	□	□	□	□	□
Crochet à charges :
Révision du crochet - cassures	□	□	□	□	□	□
Révision du crochet - fissures	□	□	□	□	□	□
Contrôle du ressort de blocage	□	□	□	□	□	□

Uvod

Pouzité harmonizovane normy:

EN 14492-2: 2006

EN 60204-32:1998

ZEK01.2-08/12.08

EN 55014-1:2006

EN 61000-3-3:1995+A1+A2

EN 61000-3-2:2006

EN 55014-2:1997+A1

EN 55014-1:1993+A1+A2

EN 55014-2: 1997

EN 61000-3-2: 1995+A1+A2

EN 61000-3-3: 1995

Certifikaci organ:

TUV Rheinland Product Safety GmbH - Am Grauen Stein

D-51105 Köln
