Type de produit	Palan électrique
Marque	Güde
Modèle	GSZ 300600
Alimentation	230 V ~ 50 Hz
Puissance du moteur	1050 W
Force de levage maximale (avec poulie de renvoi)	600 kg
Force de levage maximale (sans poulie de renvoi)	300 kg
Hauteur de levée maximale (300 kg)	11 m
Hauteur de levée maximale (600 kg)	5,5 m
Diamètre du câble	4,5 mm
Longueur du câble	12 m
Indice de protection	IP 54
Poids net	17,6 kg
Utilisation prévue	Levage vertical de charges rigides en intérieur (domestique, loisirs)
Arrêt d'urgence	Oui, interrupteur rouge à tourner ¼ de tour pour débloquer
Interrupteurs de fin de course	Oui, pour levage et descente
Protection thermique	Fusible thermique intégré (redémarrage après refroidissement ~5 min)
Nettoyage	Avec un chiffon humide, jamais sous l'eau ni produits agressifs
Graissage du câble	Tous les mois
Révision annuelle	Par un spécialiste avec inscription dans le livre de contrôle
Pièces de rechange	Câble d'acier d'origine, poulie de renvoi, etc.
Garantie	Voir conditions sur site Güde

FOIRE AUX QUESTIONS - GSZ 300600 Güde

Quelle est la charge maximale que peut lever le GSZ 300600 ?

Sans poulie de renvoi, la charge maximale est de 300 kg. Avec la poulie de renvoi fournie, elle passe à 600 kg.

Puis-je utiliser le palan en extérieur ?

Non, le palan est conçu exclusivement pour une utilisation en intérieur. Il ne doit pas être exposé à la pluie ou à l'humidité.

Comment installer le palan correctement ?

Fixez le palan sur un bras tubulaire oscillant en acier (diamètre 43 mm, épaisseur de paroi min. 3 mm). La structure porteuse doit supporter au moins le double de la charge. Le palan doit être monté horizontalement.

Que faire si le moteur s'arrête pendant l'utilisation ?

Le moteur est protégé par un fusible thermique. En cas de surcharge, il s'arrête. Laissez refroidir environ 5 minutes avant de réutiliser. Vérifiez aussi que la charge ne dépasse pas la capacité et que la tension secteur est correcte.

Comment utiliser correctement la poulie de renvoi ?

Démontez la poulie, insérez le câble, remontez-la. Accrochez la charge au crochet. Attention : l'interrupteur de fin de course ne fonctionne pas avec la poulie ; laissez un espace d'au moins 20 cm entre la poulie et le palan.

Quand faut-il remplacer le câble d'acier ?

Remplacez le câble dès qu'il présente des fils cassés, des pliures ou une usure visible (voir fig. 3 de la notice). Utilisez toujours un câble d'origine pour garantir la sécurité.

Quel entretien régulier est nécessaire ?

Nettoyez l'appareil avec un chiffon humide. Graissez le câble d'acier une fois par mois et lubrifiez le roulement de la poulie. Faites contrôler le palan au moins une fois par an par un spécialiste.

Puis-je lever des personnes avec ce palan ?

Non, c'est strictement interdit. Le palan est conçu uniquement pour le levage de charges, jamais pour des personnes ou des animaux.

Comment réinitialiser l'arrêt d'urgence ?

Pour débloquer l'arrêt d'urgence, tournez le bouton rouge d'un quart de tour dans le sens des aiguilles d'une montre. L'appareil sera alors de nouveau opérationnel.

Où trouver des pièces de rechange et du support technique ?

Consultez le site web www.guede.com rubrique Service. Vous pouvez aussi contacter le support par téléphone au +49 (0) 79 04 / 700-360 ou par email à [e-mail]. Ayez votre numéro de série et numéro de commande à portée de main.

MODE D'EMPLOI GSZ 300600 Güde

Traduction du mode d'emploi d'origine

FRANÇAIS Veuillez lire avec soin le mode d'emploi avant la mise en service

Afin de pouvoir profiter le plus longtemps possible de votre nouvel appareil, veuillez lire attentivement le mode d'emploi et les consignes de sécurité jointes. Nous vous recommandons également de conserver le mode d'emploi pour une consultation ultérieure éventuelle.

Dans le cadre du développement continu de nos produits, nous nous réservons le droit aux modifications techniques dans le but d'améliorer nos produits.

Ce document est un mode d'emploi original.

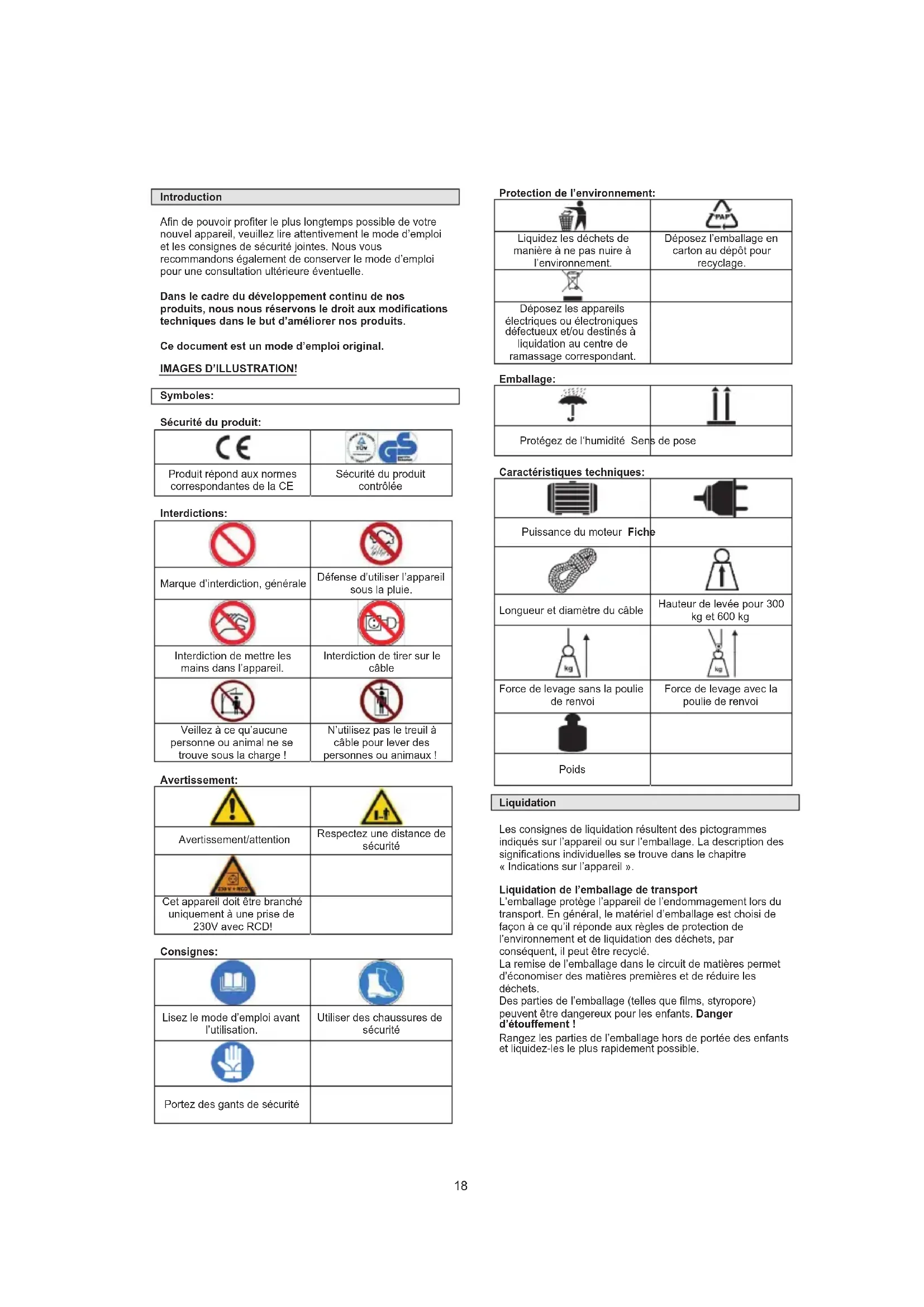

Symboles:
Sécurité du produit:

CE
Produit répond aux normes correspondantes de la CE	Sécurité du produit contrôlée

Interdictions:

Marque d'interdiction, générale	Défense d'utiliser l'appareil sous la pluie.
Interdiction de mettre les mains dans l'appareil.	Interdiction de tirer sur le câble
Veillez à ce qu'aucune personne ou animal ne se trouve sous la charge !	N'utilisez pas le treuil à câble pour lever des personnes ou animaux !

Avertissement:

Avertissement/attention	Respectez une distance de sécurité
Cet appareil doit être branché uniquement à une prise de 230V avec RCD!

Consignes:

Lisez le mode d'emploi avant l'utilisation.	Utiliser des chaussures de sécurité
Portez des gants de sécurité

Protection de l'environnement:

Liquidez les déchets de manière à ne pas nuire à l'environnement.			Déposez l'emballage en carton au dépôt pour recyclage.
Déposez les appareils électriques ou électroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant.

Emballage:

	[WWZ7]
Protégez de l'humidité Sens de pose

Caractéristiques techniques:

Puissance du moteur Fiche
Longueur et diamètre du câble			Hauteur de levée pour 300 kg et 600 kg
Force de levage sans la poulie de renvoi			Force de levage avec la poulie de renvoi
Poids

Liquidation

Les consignes de liquidation résultent des pictogrammes indiqués sur l'appareil ou sur l'emballage. La description des significations individuelles se trouve dans le chapitre « Indications sur l'appareil ».

Liquidation de l'emballage de transport

L'emballage protège l'appareil de l'endommagement lors du transport. En général, le matériel d'emballage est choisi de façon à ce qu'il réponde aux règles de protection de l'environnement et de liquidation des déchets, par conséquent, il peut être recyclé. La remise de l'emballage dans le circuit de matières permet d'économiser des matières premières et de réduire les déchets. Des parties de l'emballage (telles que films, styropore) peuvent être dangereux pour les enfants. Danger d'étouffement !

Rangez les parties de l'emballage hors de portée des enfants et liquidez-les le plus rapidement possible.

Utilisation en conformité avec la désignation

Treuil à câble électrique GSZ 300/600

Le treuil à câble décrit ci-dessous a été conçu exclusivement pour lever des charges rigides jusqu'à 600 kg (avec poulie de guidage) et peut être utilisé pour tout travail à la maison ou pendant le temps libre.

Il est interdit d'utiliser cet appareil pour d'autres travaux que ceux pour lesquels il a été conçu et qui sont décrits dans le mode d'emploi.

Ce palan à câble est exclusivement destiné à une utilisation en intérieur.

L'appareil ne doit pas être utilisé dans l'agriculture. Toute autre utilisation sera considérée comme contraire à la destination. Le fabricant décline toute responsabilité pour les dommages et blessures consécutifs à une telle utilisation. Notez que cet appareil n'est pas conçu pour une utilisation industrielle.

Contenu du colis

Sortez l'appareil de l'emballage de transport et contrôlez l'intégralité et l'existence des pièces suivantes:

1x Poulie de guidage

4x vis hexagonale

2x étriers de fixation

1x mode d'emploi

Si certaines pièces manquent ou sont endommagées, veuillez contacter votre vendeur.

Description de l'appareil (fig. 1 et 2)

a Étrier de tension

Vis hexagonale

c Étrier de tension

d Crochet à charge

e Interrupteur de fin de course pour le levage

f Moteur

g Corps de l'interrupteur

h Interrupteur de commande

i Interrupteur d'arrêt d'urgence

j Support du crochet

k Tambour à câble

J Poids de tension

m Câble d'acier

n Poulie de guidage

o Console

p Interrupteur de fin de course pour la descente

Warranty

Consignes générales de sécurité

Avant de commencer à travailler avec l'appareil, lisez attentivement les consignes de sécurité indiquées ci-dessous et le mode d'emploi. Si vous passez l'appareil à d'autres personnes, veuillez lui transmettre également le mode d'emploi. Conservez bien le mode d'emploi !

Emballage: L'appareil est emballé pour le protéger des dommages lors du transport. Les emballages sont des matières premières pouvant être recyclées, vous pouvez donc les déposer dans un centre de ramassage.

Veuillez lire attentivement ce mode d'emploi et respectez toutes les consignes y indiquées. Utilisez le mode d'emploi

pour vous familiariser avec son utilisation correcte et les consignes de sécurité. Conservez le mode d'emploi pour une utilisation ultérieure.

- Le treuil à câble peut être utilisé uniquement par des personnes ayant lu en détail et compris le mode d'emploi. Le treuil à câble ne doit pas être manipulé par des personnes insuffisamment formées ou dont l'état de santé ne le permet pas.

- Contrôlez visuellement l'appareil avant chaque utilisation. N'utilisez pas l'appareil si les dispositifs de sécurité sont usés ou endommagés. Ne mettez jamais les dispositifs de sécurité hors service.

- Utilisez l'appareil uniquement à des fins indiquées dans le mode d'emploi.

- Soyez attentifs. Surveillez votre travail. Procédez avec prudence. N'utilisez pas le treuil à câble si vous n'êtes pas concentré.

- Vous êtes responsables de la sécurité sur votre lieu de travail.

- Ne laissez jamais l'appareil sans surveillance.

- Si vous devez interrompre le travail, rangez l'appareil dans un endroit sûr.

- N'utilisez jamais l'appareil sous la pluie ou dans un environnement mouillé ou humide.

- Ne pulvérisez pas de l'eau sur le treuil à câble, ne le submergez pas dans un liquide.

- N'utilisez pas des outils électriques à proximité des liquides ou gaz inflammables.

- Ne mettez pas en marche l'appareil retourné ou ne se trouvant pas dans la position de travail.

- Maintenez le dispositif à une distance de sécurité d'autres personnes, en particulier des enfants et également des animaux domestiques.

- Interdisez aux autres personnes de toucher l'appareil ou le câble.

- Après l'utilisation, retirez la fiche de la prise et vérifiez si l'appareil n'est pas endommagé.

- Si vous n'utilisez pas l'appareil, rangez-le dans un endroit sec, hors de portée des enfants.

- La tension du secteur doit correspondre à la tension indiquée sur la plaque signalétique.

- Les réparations doivent être confiées à un électricien.

- Avant la mise en marche et après tout choc, contrôlez si l'appareil n'est pas usé ou endommagé et faites le réparer.

- N'utilisez jamais des pièces détachées et accessoires non prévus ou non recommandés par le fabricant.

- Utilisez l'appareil uniquement à la lumière du jour ou avec un éclairage artificiel suffisant.

- Veillez à ce qu'aucun objet ne provoque pas de court-circuit sur les contacts de l'appareil.

- Placez tous les câble de façon à éviter le danger de trébuchement et l'endommagement du câble!

- Pendant toute la durée de réalisation des travaux, portez une tenue de protection adéquate pour l'environnement en question et adoptez des mesures de prévention des accidents convenant à cet environnement.

- N'utilisez pas le câble dans un autre but. Ne portez pas l'appareil par le câble et n'utilisez pas le câble pour retirer la fiche de la prise. Protégez le câble des températures excessives et des bords tranchants.

- Prenez soin de votre appareil. Maintenez le propre pour une utilisation correcte et sûre. Contrôlez régulièrement la fiche et le câble et en cas d'endommagement, faites réparer le câble par un spécialiste agréé. Contrôlez régulièrement les rallonges et faites remplacez les câbles endommagés par un spécialiste.

- Rallonges pour l'utilisation extérieure. Utilisez à l'extérieur seulement des rallonges prévues à cet effet et marquées de façon adéquate (jusqu'à 20 m ∅1,5 mm², 20-50 m ∅ 2,5 mm²)

• Débranchez l'appareil du secteur
- Avant tout nettoyage
- Après chaque utilisation
- L'utilisation de l'appareil est interdite aux personnes avec capacités sensorielles ou mentales réduites ou aux personnes ignorant le fonctionnement de l'appareil.
- Si l'appareil ou le câble d'alimentation ou le câble d'acier présente des dommages visibles, il est interdit de le mettre en marche.
- En cas d'endommagement du câble d'alimentation de cet appareil, il est nécessaire de le faire remplacer immédiatement par le fabricant ou un électricien qualifié.
- Les réparations de cet appareil doivent être confiées uniquement à un électricien qualifié. Une réparation non compétente peut engendrer des dommages conséquents.
- Ces consignes sont valables également pour les accessoires.

Güde GmbH & Co. KG décline toute responsabilité en cas de dommages provoqués par :

- Endommagement de l'appareil suite aux influences mécaniques et surcharge.

- Modifications de l'appareil

- Utilisation dans un autre but que celui décrit dans le mode d'emploi.

- Pour éviter les blessures et dommages, respectez toutes les consignes de sécurité.

Consignes de sécurité importantes

• Le treuil à câble doit être contrôlé avant le début du travail du point de vue de son fonctionnement parfait de tous les composants. Contrôlez avant tout l'état parfait des mousquetons qui permettent d'éviter la libération accidentelle du crochet à charge des moyens de fixation (câbles, anneaux, œillets de transport, etc.).
• Le treuil à câble peut être utilisé uniquement pour lever les charges dont le poids ne dépasse pas le poids maximal indiqué par le fabricant dans les caractéristiques techniques et sur la plaque signalétique du treuil à câble.
• Il est interdit de lever les charges fixées en désaccord avec les règles pouvant tomber.
  Fixez dûment la charge.
• Les charges doivent être levées uniquement en position verticale ! Ne les tirez jamais et ne les levez jamais en position inclinée !
• Aucune personne – hormis l'opérateur – ne doit demeurer sous la charge ou dans la zone dangereuse. Respectez une distance minimale de 10 m de la charge levée.
• Le levage est autorisé uniquement en utilisant les éléments de fixation adéquats (cordes, anneaux, oeillets de transport, etc.) et en conformité avec les dispositions et normes correspondantes, en vigueur sur le lieu de travail.
• Le câble métallique du treuil ne doit pas être utilisé pour la fixation des charges.
• La mise en marche du treuil est autorisée uniquement avec un câble parfaitement équilibré.
• Il est interdit de laisser le treuil à câble sans surveillance avec les charges levées.
• Avant de commencer les travaux avec le treuil à câble, il est nécessaire de contrôler la capacité de charge des structures portantes.

• Contrôlez avant le début du travail avec le treuil à câble l'usure éventuelle des câbles ; lorsqu'ils présentent des signes d'usure, remplacez-les par des câbles neufs dont les propriétés correspondent à la capacité de charge maximale autorisée du treuil à câble. Les câbles doivent être remplacés uniquement par des câbles de remplacement d'origine.

• En cas de problème de fonctionnement du treuil à câble, contactez votre revendeur autorisé et évitez toute improvisation.

• Le moteur pour l'entraînement du treuil à câble n'est pas équipé d'une protection du moteur. Par conséquent, il est interdit de surcharger le moteur en cas de problèmes; dans ce cas, contrôlez si la charge levée ne dépasse pas la capacité de charge autorisée du treuil à câble et si la tension du secteur n'a pas baissée.
• Afin de pouvoir intervenir rapidement en cas de danger, il est nécessaire que le personnel manipule le treuil à câble depuis un endroit adéquat, de façon à pouvoir contrôler tout le lieu de travail.

Veillez à ce que le câble s'enroule proprement le tambour, fig. 4

• Vérifiez si le câble du treuil à câble est enroulé au minimum trois fois autour du tambour.
• Il est interdit de modifier le treuil à câble; pour le levage, utilisez exclusivement les dispositifs livrés avec le treuil à câble.
• Utilisez le dispositif de levage livré avec le treuil à câble uniquement en conformité avec le mode d'emploi. N'utilisez pas ces dispositifs avec d'autres machines ou dans d'autres buts.

- Lors du raccordement du câble d'alimentation à la rallonge, n'utilisez pas de bande adhésive ou d'autres accessoires.

- Vérifiez si les caractéristiques électriques du réseau pour le raccordement du treuil à câble correspondent aux valeurs indiquées sur la plaque signalétique du moteur.

- Lors de l'utilisation d'une rallonge, veillez à ce que le câble et la fiche et la prise correspondent au courant d'entrée du treuil à câble.

Avant chaque mise en marche, il est nécessaire ontrôle si le câble d'acier n'est pas endommagé. et strictement interdit d'utiliser le treuil à câble si âble est endommagé (fig. 3)

• Le levage des personnes est interdit.
- Le désordre sur le lieu de travail peut engendrer des accidents.
- Protégez-vous de l'électrocution. Évitez le contact du corps avec les pièces mises à la terre.
- Contrôlez si votre appareil n'est pas endommagé. Avant l'utilisation suivante, contrôlez soigneusement le dispositif de sécurité du point de vue de leur fonctionnement parfait et sûr. Contrôlez le fonctionnement des parties mobiles, si elles ne coïncent pas ou ne sont pas endommagées. Toutes les pièces doivent être correctement montées de façon à assurer toutes les conditions de l'appareil. Les dispositifs de protection et parties endommagés doivent être réparés par un professionnel ou changés par le service après-vente, faute de stipulation contraire dans le mode d'emploi. Les interrupteurs endommagés doivent être remplacés par le service après-vente. N'utilisez pas les appareils dont les interrupteurs ne peuvent pas être mis en marche ou arrêtés.

Le moteur électrique du treuil à câble est égé par un fusible thermique. En cas de réaction, fusible thermique, le treuil à câble reste arrêté. Sa filisation est possible après le refroidissement (iron 5 minutes).

Attention: Le treuil à câble ne convient pas à activité industrielle ou continue, il peut s'arrêter les quelques cycles de travail. Conformément a été sur la sécurité de service, lors de l'utilisation industrielle, l'appareil doit être contrôlé par un cialiste avant la première mise en marche.

• Faites remplacer immédiatement les pièces endommagées.

• Ne participez jamais personnellement aux réparations (perte de garantie et de sécurité).

• N'exposez pas inutilement le treuil à câble aux influences atmosphériques, aux rayons solaires, à la poussière ou aux températures basses.

• Il est strictement interdit que des personnes demeurent ou se déplace à proximité immédiate des charges accrochées.
• Votre treuil à câble électrique est équipé d'un interrupteur d'arrêt d'urgence. En cas d'urgence, appuyez sur le bouton d'arrêt d'urgence rouge !! Si vous souhaitez libérer le blocage de l'interrupteur d'arrêt d'urgence, tournez le d'un quart de tour dans le sens des aiguilles d'une montre.
• Attention: Le treuil à câble est équipé d'un interrupteur de fin de course qui arrête le moteur lorsque le câble est enroulé trois fois autour du tambour.

Fonctionnement interdit

Ces modes d'utilisation sont interdits !

1. Levage si la corde ne pend pas verticalement.
2. Essai de levage des charges reliées à la terre.
3. Levage des charges accrochées hors l'axe de centre de gravité.
4. Balancement de la charge accrochée lors de l'essai de mettre la charge hors l'axe du treuil.
5. Levage ou descente de la charge si le trajet de descente contient des obstacles de n'importe quel type.
6. Abandon du treuil avec charge accrochée.
7. Utilisation du treuil à un endroit où la charge se trouve hors champ visuel du personnel.
8. Levage des personnes.

Levage des charges dépassant la capacité de charge maximale autorisée du treuil.

Utilisation du treuil dans un état imparfait.

Fonctionnement continu : Pour assurer le fonctionnement parfait du moteur, respectez les cycles de travail indiqués par le fabricant.

Utilisation de l'interrupteur de fin de course pour le levage pour l'arrêt normal du procédé de levage.

Afin d'éviter le déroulement anormal du câble du tambour, le crochet ni la chape ne doit pas toucher le sol.

Levage de la charge avec la poulie de renvoi

Lors du fonctionnement du treuil à câble avec la (les) poulie(s) de renvoi, l'interrupteur de fin de course ne fonctionne pas ! Veillez à ce que la poulie de renvoi n'approche pas le treuil à câble à plus de 20 cm.

1. Démontez la poulie de renvoi.
2. Insérez le câble dans la poulie de renvoi.
3. Rassemblez la (les) poulie(s) de renvoi et serrez les vis.
4. Fixez la charge levée au crochet pour charges.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours.

Protégez le blessé d'autres blessures et calmez-le.

Pour des raisons de risque d'accident, le lieu de travail doit être équipé d'une armoire à pharmacie selon DIN 13164. Il est nécessaire de compléter immédiatement le matériel pris dans l'armoire à pharmacie. Si vous appelez les secours, fournissez les renseignements suivants:

1. Lieu d'accident
2. Type d'accident
3. Nombre de blessés
4. Type de blessure

Exigences à l'égard de l'utilisateur

L'utilisateur doit lire attentivement le mode d'emploi avant d'utiliser l'appareil.

Qualification

Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.

Åge minimal

L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.

Formation

L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, éventuellement par la notice. Une formation spéciale n'est pas nécessaire.

Caractéristiques techniques

Fiche 230 V~50 Hz
Puissance du moteur 1050 W
Force de levage maximale avec poulie de renvoi 600 kg
Force de levage maximale sans poulie de renvoi 300 kg
Hauteur maximale de levée 300 kg 11 m
Hauteur maximale de levée 600 kg 5,5 m
Diamètre du câble 4,5 mm
Longueur du câble 12 m
Type de protection IP 54
Poids 17,6 kg

Transport et stockage

Veillez lors du stockage à ce que l'appareil soit placé dans un endroit sec, non accessible aux enfants et personnes non autorisées. Si vous n'utilisez pas l'appareil pendant une longue durée, nettoyez-le soigneusement.

Montage et préparations

Installation

• Veillez lors du déballage du treuil à câble que le colis contient toutes les pièces et contrôlez l'état parfait du treuil et des accessoires. Pour conserver la validité de la garantie, il est nécessaire de signaler toute réclamation éventuelle immédiatement après la livraison.
• Lisez attentivement les consignes fournies avec le treuil à câble (ce mode d'emploi) et procédez lors de l'installation précisément selon les données indiquées.
• La partie portante, sur laquelle doit être fixée le treuil à câble, doit être capable de supporter au minimum le double de la charge prévue (il est recommandé de prendre conseil auprès d'un spécialiste).
• Le treuil à câble doit être monté sur un bras tubulaire oscillant en acier. Le diamètre du tube en acier utilisé doit s'élever à 43 mm et l'épaisseur de sa paroi à 3 mm au minimum.
• Le bras oscillant doit être ancré correctement dans le mur. L'ancrage doit être stable pour résister aux forces créées.
• Veillez à ce que l'appareil soit fixé de façon horizontale, jamais de travers.
• Si vous utilisez la poulie de renvoi, accrochez le crochez à charges (d) dans le support à crochet (j) de la console (o).

Mise en marche du treuil à câble électrique

Étape 1

Contrôlez si la tension du secteur correspond à la tension figurant sur la plaque signalétique du treuil à câble.

Étape 2

Contrôlez le câble d'acier et tous les dispositifs de sécurité du treuil à câble.

Étape 3

Contrôlez si le treuil à câble est correctement installé et peut supporter la charge levée.

Étape 4

Protégez la charge contre le basculement et l'oscillation et contrôlez les éléments portants.

Étape 5

Levez la charge verticalement et sous contrôle.

À présent, le treuil à câble électrique est prêt à l'emploi !

Dangers résiduels et mesures de protection

Dangers résiduels électriques :

Danger Description Mesure de protection
contact électrique direct	électrocution RCD
contact électrique indirect	électrocution par l'intermédiaire du médium	RCD

Autres dangers:

Danger Description Mesure de protection
Objets ou liquides éjectés	De l'acide caustique peut jaillir de la batterie et provoquer des blessures graves	Portez toujours des gants et des lunettes de protection
Glissement, trébuchement ou chute des personnes	Le câble d'alimentation ou l'appareil lui même peut provoquer un trébuchement.	Prenez des mesures de protection en fonction du mode d'installation (endroit d'installation adéquat, son repérage, etc.).

Entretien et soins

1. Attention – danger d'électrocution ! Avant tous nettoyage et soins, débranchez l'appareil du secteur. Attention – risque d'endommagement de l'appareil ! Ne nettoyez jamais l'appareil sous un courant d'eau. N'utilisez pas pour le nettoyage des produits de nettoyage agressifs ou des objets durs pouvant endommager l'appareil. Nettoyez l'appareil de temps en temps à l'aide d'un chiffon humide.
2. Contrôlez régulièrement l'état du câble d'acier (m) sur toute sa longueur ainsi que le fonctionnement de l'interrupteur de fin de course (e) (laissez le treuil monter jusqu'à ce que le poids d'arrêt (l) active l'étrier de tension (c)).
3. Si le câble d'acier (m) est endommagé (fissuré ou effiloché, voir fig. 3), remplacez-le par un câble d'origine. Lors du montage du câble, il ne faut surtout pas oublier le poids de tension (I), pour assurer la tension correcte dans la position finale.
4. Graissez régulièrement le roulement de la poulie de renvoi (n) avec une petite quantité d'huile.
5. Lorsque l'appareil est arrêté, contrôlez la mobilité de toutes les pièces de construction mécaniques du treuil.
6. L'appareil doit être contrôlé au minimum une fois par an par un spécialiste. Les résultats de l'examen doivent être inscrits dans un livre de contrôle.
7. Nettoyez et graissez le câble d'acier une fois par mois.

Service

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d'un mode d'emploi ?

Nous vous aiderons rapidement et sans bureaucratie inutile par l'intermédiaire de nos pages Web www.guede.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoins du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à porté de main, veuillez les inscrire ici :

Numéro de série :

N° de commande :

Année de fabrication

Tél.: [phone] / 700-360

Fax: [phone]

E-mail: [e-mail]

Informations importantes pour le client

Nous vous informons que l'appareil doit être retourné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement l'endommagement inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assuré.

Liste de contrôle

Cher client,

Afin d'éviter les dommages personnels ou matériels éventuels, l'utilisateur du treuil à câble est obligé de maintenir l'appareil en état de fonctionnement et parfait. La liste de contrôle suivante devrait vous servir de support pour un contrôle régulier dans les intervalles déterminés par l'exploitant. Elle vous sert également de documentation. Les défauts constatés doivent être immédiatement supprimés dans un service agréé.

Liste de contrôle / livre de contrôle du treuil à câble:	Date		Date		Date
Câble d'acier :	OUI	NON	OUI	NON	OUI	NON
Contrôle des fils individuels	☐	☐	☐	☐	☐	☐
Révision du câble d'acier - endroits pliés	☐	☐	☐	☐	☐	☐
Contrôle du câble d'acier - endroits tordus	☐	☐	☐	☐	☐	☐
Contrôle du pressage	☐	☐	☐	☐	☐	☐
Câble :
Contrôle du câble d'alimentation	☐	☐	☐	☐	☐	☐
Contrôle du câble avec interrupteurs	☐	☐	☐	☐	☐	☐
Parties commande:
Contrôle du capot de l'interrupteur	☐	☐	☐	☐	☐	☐
Contrôle des boutons	☐	☐	☐	☐	☐	☐
Capot du ventilateur :
Capot du ventilateur sans impuretés	☐	☐	☐	☐	☐	☐
Frein :
Contrôle du frein	☐	☐	☐	☐	☐	☐
Vis de fixation :
Contrôle des vis	☐	☐	☐	☐	☐	☐
Contrôle des éléments portants et des pièces de montage	☐	☐	☐	☐	☐	☐
Contrôle de l'appareil - rouille et corrosion	☐	☐	☐	☐	☐	☐
Contrôle du capot de l'appareil - étancheité	☐	☐	☐	☐	☐	☐
Armoire de raccordement :
Contrôle de l'armoire de raccordement - fissures	☐	☐	☐	☐	☐	☐
Interrupteurs de fin de course :
Contrôle des interrupteurs de fin de course	☐	☐	☐	☐	☐	☐
Crochet à charges :
Révision du crochet - cassures	☐	☐	☐	☐	☐	☐
Révision du crochet - fissures	☐	☐	☐	☐	☐	☐
Contrôle du ressort de blocage	☐	☐	☐	☐	☐	☐

Úvod

Traduction de la déclaration de conformité CE

Nous déclarons par la présente, que les appareils indiqués ci-dessous répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiène des directives CE.

Toute modification de l'appareil non autorisée entraîne la perte de validité de la présente déclaration.
