MODE D'EMPLOI RLC520A REOLINK

Contenu de la boîte Introduction de caméra Diagramme de connexion Configurer la caméra Monter la caméra Dépannage Caracteristiques techniques Avis de conformité

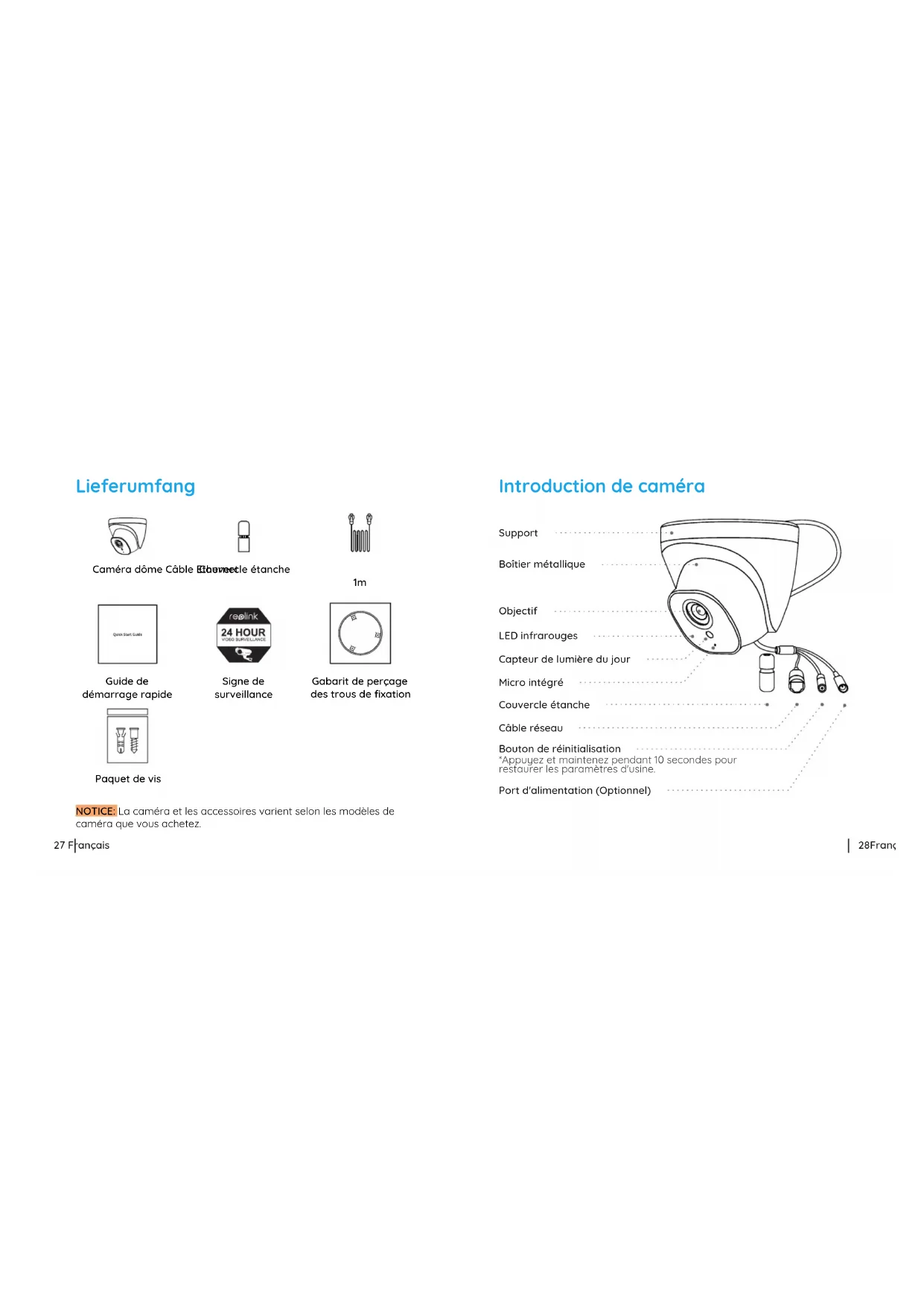

Couvercle étanche Guide de démarrage rapide Signe de surveillance Gabarit de perçage des trous de fixation Paquet de vis Introduction de caméra NOTICE: La caméra et les accessoires varient selon les modèles de caméra que vous achetez. Objectif Boîtier métallique Couvercle étanche Câble réseau Bouton de réinitialisation Port d'alimentation (Optionnel) Support LED infrarouges Capteur de lumière du jour Micro intégré *Appuyez et maintenez pendant 10 secondes pour restaurer les paramètres d'usine.30Français 29 Français Téléchargez et lancez l'application Reolink ou le logiciel Client, puis suivez les instructions à l'écran pour terminer la configuration initiale. Configurer la caméra Diagramme de connexion Avant d'utiliser la caméra, veuillez connecter votre caméra comme indiqué ci-dessous pour terminer la configuration initiale.

1. Connectez la caméra à un injecteur PoE avec un câble Ethernet.

2. Connectez l'injecteur PoE à votre routeur, puis allumez l'injecteur PoE.

NOTICE: la caméra doit être alimentée avec un adaptateur 12 V CC ou un dispositif d'alimentation PoE tel que l'injecteur PoE, le commutateur PoE ou le NVR Reolink (non inclus dans la boîte). Câble Ethernet Câble Ethernet Caméra IP PoE Adaptateur secteur Routeur Injecteur PoE*

• Sur ordinateur Scannez le code QR pour télécharger l'application Reolink. Chemin de téléchargement du client Reolink: allez à https://reolink.com/fr/ > Assistance > Appli & Client. Available on the *Vous pouvez également connecter la caméra à un injecteur PoE ou à un NVR PoE Reolink. HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen möchten, bitte richten Sie die Kamera über die NVR-Schnittstelle ein.Conseils d'installation

• Ne dirigez pas la caméra vers des sources lumineuses.

• N'orientez pas la caméra vers une fenêtre en verre. Cela pourrait entraîner une mauvaise qualité d'image en raison de l'éblouissement de la fenêtre causé par les LED infrarouges, les lumières ambiantes ou les voyants d'état.

• Ne placez pas la caméra dans une zone ombragée et orientez-la vers une zone bien éclairée. Sinon, cela pourrait entraîner une mauvaise qualité d'image. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.

• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer l'objectif avec un chion doux de temps en temps.

• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par des saletés ou d'autres éléments.

• Grâce à sa conception étanche, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Mais cela ne signifie pas que la caméra peut fonctionner sous l'eau.

• N'installez pas la caméra à des endroits où la pluie et la neige peuvent frapper directement l'objectif.

• La caméra peut fonctionner dans des conditions extrêmement froid - jusqu'à -25°C parce qu'elle produit de la chaleur lorsqu'elle est allumée. Vous pouvez allumer la caméra à l'intérieur pendant quelques minutes avant de l'installer à l'extérieur. Mounter la caméra NOTICE: Utilisez les ancrages pour cloisons sèches inclus dans le paquet si nécessaire. Percez des trous selon le gabarit de perçage et vissez la plaque de montage sur les trous au plafond. Pour séparer la plaque de montage de la caméra dôme, maintenez et appuyez sur le haut de la caméra et tournez dans le sens antihoraire. 32Français 31 Français

2La caméra ne s'allume pas Si votre caméra ne s'allume pas, essayez les solutions suivantes:

• Assurez-vous que votre caméra est correctement alimentée. La caméra PoE doit être alimentée par un commutateur/injecteur PoE, le NVR Reolink ou un adaptateur secteur 12V.

• Si la caméra est connectée à un périphérique PoE comme indiqué ci-dessus, connectez la caméra à un autre port PoE et vérifiez si la caméra s'allumera.

• Réessayez avec un autre câble Ethernet. Si cela ne fonctionne pas, veuillez contacter le support Reolink: https://support.reolink.com/. Dépannage Les LED infrarouges ne fonctionnent pas Si les LED infrarouges de votre caméra ne fonctionnent plus, veuillez essayer les solutions suivantes:

• Activez les lumières infrarouges sur la page Paramètres de l'appareil via Reolink App/Client.

• Vérifiez si le mode Jour/Nuit est activé et configurez les lumières infrarouges automatiques la nuit sur la page Vue en direct via Reolink App/Client. NOTICE: Faites passer le câble dans l'encoche sur la base de montage. Monter la caméra sur la plaque de montage et tournez la caméra dans le sens horaire pour la verrouiller fermement. Si la caméra n'est pas correctement verrouillée, elle peut tomber lorsque vous la tournez dans le sens antihoraire pour régler l'angle de surveillance. Une fois que la caméra est installée, vous pouvez faire pivoter manuellement le corps de la caméra pour régler l’angle de surveillance de la caméra. 34Français 33 Français

4• Mettez à jour le micrologiciel de votre caméra vers la dernière version.

• Restaurer la caméra aux paramètres d'usine et vérifiez à nouveau les paramètres de la lumière infrarouge. Si cela ne fonctionne pas, veuillez contacter le support Reolink àl'adresse: https://support.reolink.com/. Caracteristiques Techniques Vision nocturne: Jusqu'à 10 m (33 ft) Mode jour/nuit : Commutation automatique Fonctionnalités du matériel Échec de la mise à niveau du micrologiciel Si vous ne parvenez pas à mettre à jour le micrologiciel pour la caméra, essayez les solutions suivantes:

• Vérifiez si le micrologiciel actuel de la caméra est la dernière version.

• Assurez-vous de télécharger le micrologiciel correct à partir du Centre de téléchargement.

• Assurez-vous que votre PC fonctionne sur un réseau stable. Si cela ne fonctionne pas, veuillez contacter le support Reolink à l'adresse: https://support.reolink.com/. Général Température de fonctionnement: -10°C à 55°C (14°Fà 131°F) Humidité de fonctionnement: 10%-90% Résistance aux intempéries: Etanchéité certifiée IP66 Pour plus d'informations, visitez: https://reolink.com/fcc-compliance-notice/. Avis de Conformité Déclaration de conformité FCC Cet appareil est conforme à l'article 15 de la réglementation FCC. L'utilisation est soumise aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent causer un fonctionnement non désiré. Pour plus d'informations, visitez: https://reolink.com/fcc-compliance-notice/. HINWEIS: Cet équipement a été testé et jugé conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 du règlement du FCC. Ces limites ont été conçues pour fournir une protec

tion raisonnable contre les interférences nocives dans une installation résidentielle. 36Français 35 FrançaisCe produit est livré avec une garantie limitée de 2 ans. En savoir plus: https://reolink.com/warranty-and-return/. Garantie limitée L'utilisation du produit est soumise à votre acceptation des Conditions d'utilisation et de la Politique de confidentialité de http://reolink.com. Tenez-le hors de la portée des enfants. Conditions et Confidentialité En utilisant le logiciel qui est intégré au produit Reolink, vous acceptez les termes de ce Contrat de Licence Utilisateur Final ("CLUF") entre vous et Reolink. Pour en savoir plus: https://reolink.com/eula/. Contrat de licence d'utilisateur final Reolink déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 2014/53/EU. Ce marquage indique que ce produit ne doit pas êtreéliminé avec d'autres déchets ménagers dans l'UE. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Ils peuvent prendre ce produit pour un recyclage sans danger pour l'environnement. Déclaration de conformité UE simplifiée Élimination correcte de ce produit HINWEIS: Nous espérons que vous apprécierez ce nouvel achat. Mais si vous n'êtes pas satisfait du produit et si vous voulez le retourner, nous vous conseillons vivement de réinitialiser l'appareil aux réglages d'usine par défaut et de retirer la carte SD insérée avant de le retourner. 37 Français 38Français40Italiano 39 Italiano Contents Cosa c’è nella Scatola
