MODE D'EMPLOI CTRS50REV SLIM CATA

Manuel d'instructions

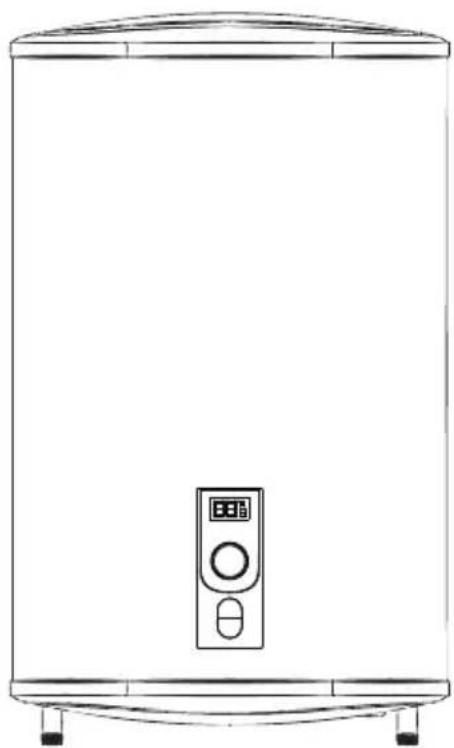

Modèle: CTRS-50 E-SMART REV SLIM CTRS-80 E-SMART REV SLIM CTRS-100 E-SMART REV SLIM

Le diagramme ci-dessus est juste pour référence. S'il vous plaît prenez l'apparence du produit réel en tant que norme.

Nous vous remercions sincèrement d'avoir choisi notre chauffe-eau électrique. Veuillez lire attentivement ce manuel avant utilisation et les méthodes d'installation et d'utilisation de ce chauffe-eau électrique, afin de tirer pleinement parti de ses excellentes performances.

ATTENTION

• Avant d'installer ce chauffe-eau, vérifiez et confirmez que l'électrode de terre sur la prise est correctement mise à la terre, sans électricité. Sinon, le chauffe-eau électrique ne peut pas être installé ou utilisé.
  • N'utilisez pas de douilles mobiles.
• Une installation et une utilisation incorrectes de ce chauffe-eau électrique peuvent entraîner de graves blessures corporelles et des pertes de propriété.

CONTENU

• Caractéristique de performance .... 1
• Spécifications ...... 2
• Introduction brève de la structure du produit.... 2
• Méthodes d'installation .... 3
• Méthode d'utilisation.... 5
• Précautions .... 8
• Maintenance.... 10
  • Traitement d'échecs ....11
• Schéma de câblage....11
• Informations de la production avec la réglementation de l'UE ...... (12)

Caractéristique de performance

1. Contrôle automatique total: ajout automatique d'eau froide, chauffage automatique.
2. Protection de sécurité triple: plusieurs dispositifs de protection de sécurité, tels que la protection de chauffage à sec, la protection contre les températures élevées, la protection contre les hautes pressions hydrauliques et etc., c'est sûrs et fiables.
3. Récipient intérieur en émail saphir: fabriqué en utilisant une technique avancée d'émail électrostatique à sec, antirouille, résistant à la corrosion, à l'incrustation, à la prévention des fuites, avec une durée de vie plus longue.
4. Tuyaux de chauffage conçus avec une faible charge thermique: sûrs et fiables, avec une durée de vie plus longue.
5. Equipé d'équipements anti-corrosion et anti-incrustation: des produits durables.
6. Mousse intégrale d'uréthane épaissie: bon effet d'isolation thermique, économie d'énergie et d'électricité.
7. Contrôleur de température importé: contrôle précis et fiable de la température.
8. Plage de température réglable de 30 à 75 °C.
9. Opération simple et utilisation facile.

Spécifications

Modèle	Volume (L)	Puissance (W)	Tension (ACV)	Pression (MPa)	Tempéra-ture maximale	Classe de protection	Imperméabilité
CTRS-50 E-SMART REV SLIM	47	2000	220-240	0.75	75	I	IPX4
CTRS-80 E-SMART REV SLIM	74	2000	220-240	0.75	75	I	IPX4
CTRS-100 E-SMART REV SLIM	93		220-240		750.75	2000 I	IPX4

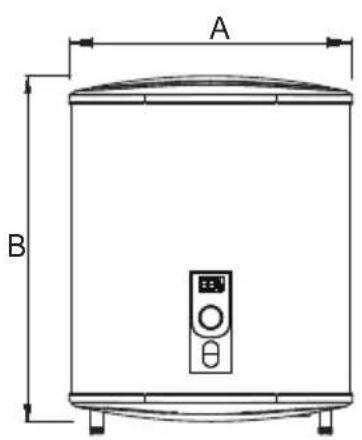

Introduction brève de la structure du produit

A B

Méthodes d'installation

Note: Assurez-vous d'utiliser les accessoires fournis par notre société pour installer ce chauffe-eau électrique s'il vous plaît. Ce chauffe-eau électrique ne peut pas être accroché sur le support tant qu'il n'a pas été vérifié qu'il est ferme et fiable. Dans le cas contraire, le chauffe-eau électrique peut faire face au mur, ce qui peut endommager le chauffage, voire entraîner des accidents ou des blessures graves. Lors de la détermination des emplacements des trous de boulons, il faut s'assurer qu'il y a un jeu d'au moins 0,2 m sur le côté droit du chauffage électrique, pour faciliter l'entretien de l'appareil de chauffage, si nécessaire.

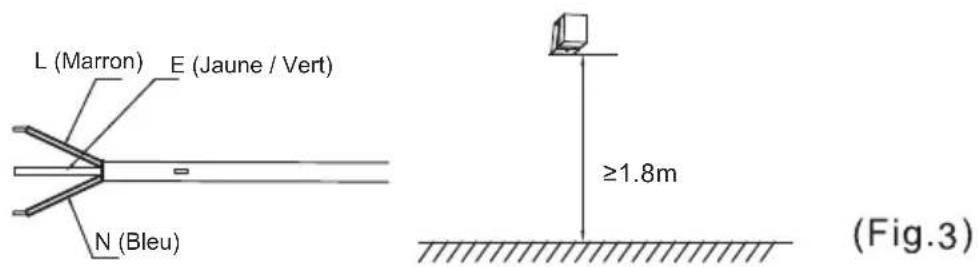

1. Installation de la machine principale

1. Ce chauffe-eau électrique doit être installé dans un mur solide. Si la résistance de la paroi ne peut supporter le poids égal à deux fois le poids total de l'appareil de chauffage entièrement rempli d'eau, il sera nécessaire d'installer un support spécial.
2. Après avoir sélectionné un emplacement approprié, déterminez la position des deux trous d'installation utilisés pour les boulons d'expansion avec crochet (déterminé en fonction des spécifications du produit que vous avez sélectionné). Faites deux trous dans le mur avec la bonne profondeur en perçant la bonne taille correspondant aux boulons d'expansion, insérez les vis, placez le crochet vers le haut, serrez les écrous pour qu'ils soient fermement fixés, puis accrochez le chauffe-eau électrique dessus (voir Fig.2).

1. Installez la prise d'alimentation dans le mur. Les exigences pour la prise sont les suivantes: 250V / 10A, monophasé, trois électrodes. Il est recommandé de placer la prise sur la droite au-dessus du radiateur. La hauteur de la prise au sol ne doit pas être inférieure à 1,8 m (voir Fig.3).

1. Le chauffe-eau peut être installé n'importe où dans la maison et non exposé à la lumière directe du soleil ou à la pluie. Cependant, afin de réduire les pertes de chaleur de la canalisation, la position d'installation de l'appareil de chauffage doit être fermée à l'emplacement d'utilisation de l'eau aussi près que possible.

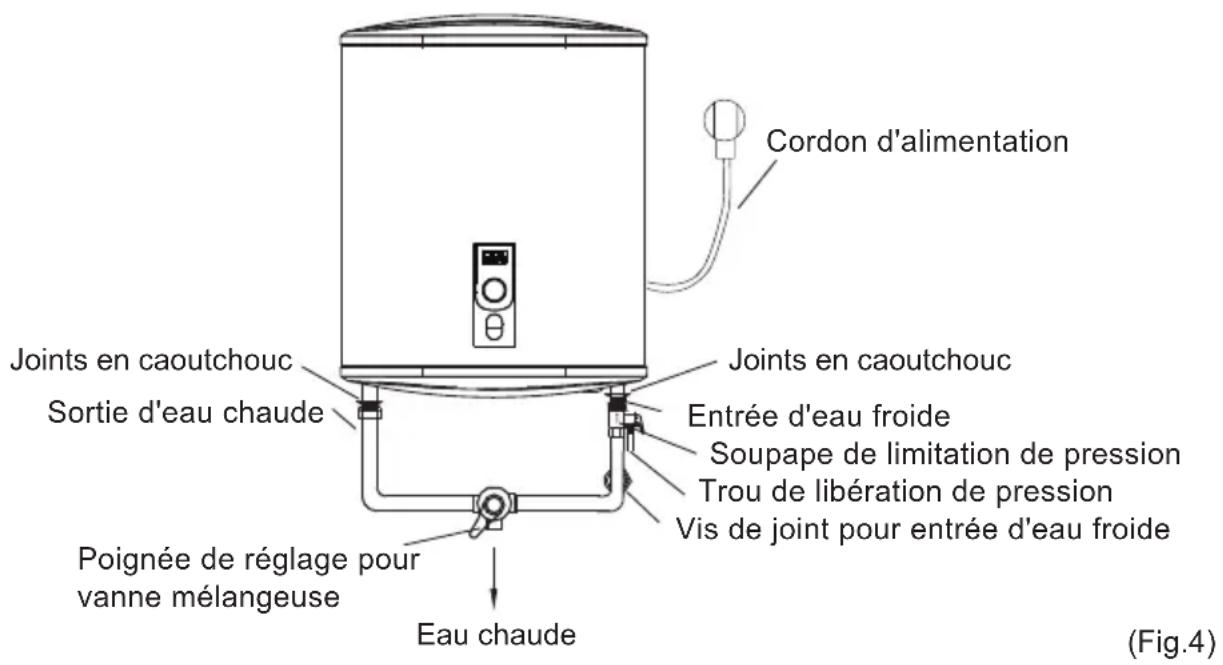

2. Connexion des pipelines

1. La dimension de chaque partie de tuyau est G1 / 2.
2. Raccordement de la soupape de sécurité unidirectionnelle: installez la soupape de sécurité unidirectionnelle fixée à la machine à l'entrée d'eau de la machine principale (faites attention à maintenir les conduites flexibles de drainage de la soupape de sécurité inclinées vers le bas et reliées à l'atmosphère.)
3. Afin d'éviter les fuites lors de la connexion des conduites, les joints d'étanchéité en caoutchouc fournis avec la machine doivent être ajoutés à l'extrémité des filetages (voir Fig.4).

Cordon d'alimentation Joints en caoutchouc Sortie d'eau chaude Joints en caoutchouc Entrée d'eau froide Soupape de limitation de pression Trou de libération de pression Vis de joint pour entrée d'eau froide Poignée de réglage pour vanne mélangeuse Eau chaude (Fig.4)

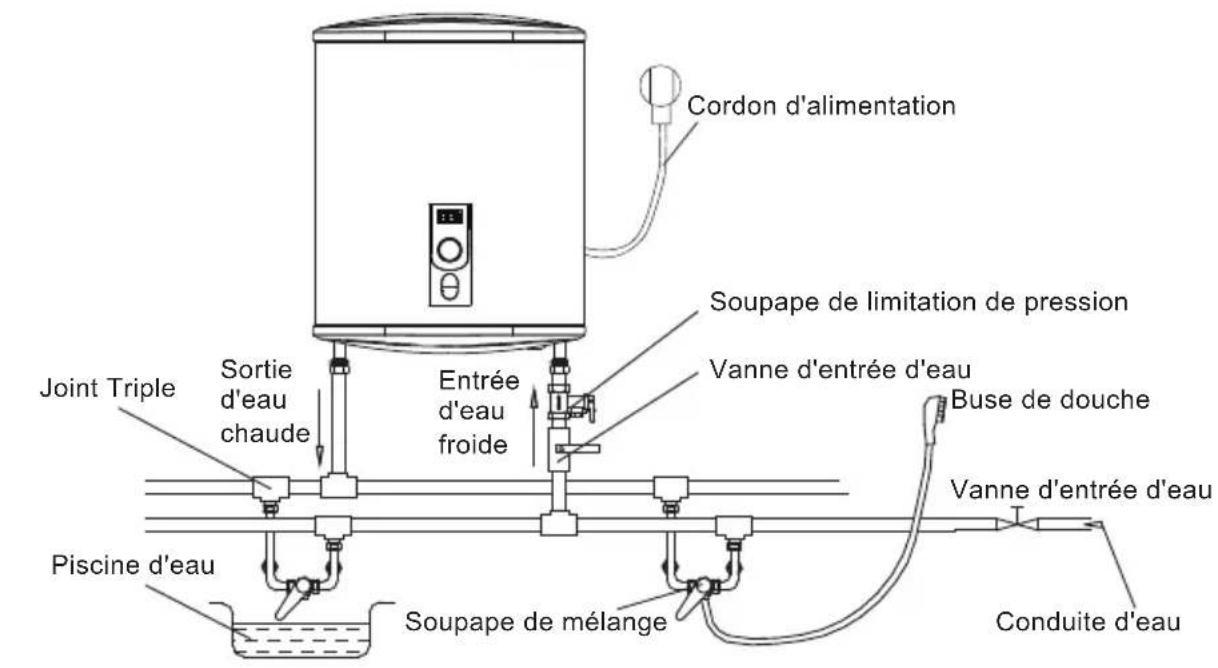

1. Si les utilisateurs souhaitent créer un système d'alimentation multi-voies, reportez-vous à la méthode illustrée à la Fig.5 pour la connexion des pipelines.

Cordon d'alimentation Soupape de limitation de pression Vanne d'entrée d'eau Buse de douche Entrée d'eau froide Sortie d'eau chaude Joint Triple Piscine d'eau Soupape de mélange Vanne d'entrée d'eau Conduite d'eau

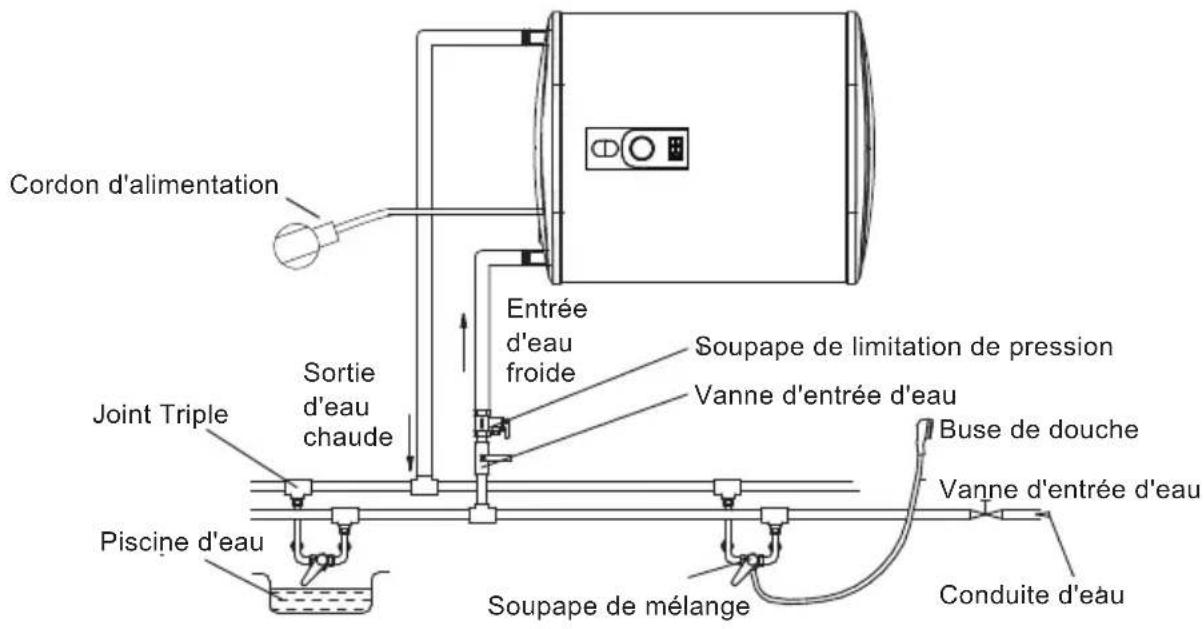

Cordon d'alimentation Entrée d'eau froide Sortie d'eau chaude Joint Triple Piscine d'eau Soupape de limitation de pression Vanne d'entrée d'eau Buse de douche Vanne d'entrée d'eau Soupape de mélange Conduite d'eau

(Fig.5)

Méthode d'utilisation

1. Tout d'abord, ouvrez l'une des soupapes de sortie à la sortie du chauffe-eau, puis, ouvrez la vsoupape d'entrée. Le chauffe-eau électrique commence à être rempli d'eau. Lorsque de l'eau s'écoule normalement de la soupape de sortie, cela signifie que l'appareil de chauffage a été entièrement rempli d'eau et que la suopape de sortie peut être fermée.

Remarque: En fonctionnement normal, la soupape d'entrée doit être réglée sur «ouvert».

1. Insérez la fiche d'alimentation dans la prise, les deux voyants s'allumeront en même temps.
2. Cette machine peut contrôler automatiquement la température. Lorsque la température de l'eau à l'intérieur de la machine a atteint la température réglée (elle est réglée sur 75 °C), elle s'éteint automatiquement et passe à l'état d'isolation thermique; Lorsque la température de l'eau est abaissée jusqu'à un certain point, elle sera automatiquement activée pour rétablir le chauffage et l'utilisation d'eau chaude ne sera pas interrompue. Lorsque le chauffage est éteint automatiquement, l'indicateur de chauffage s'éteint.

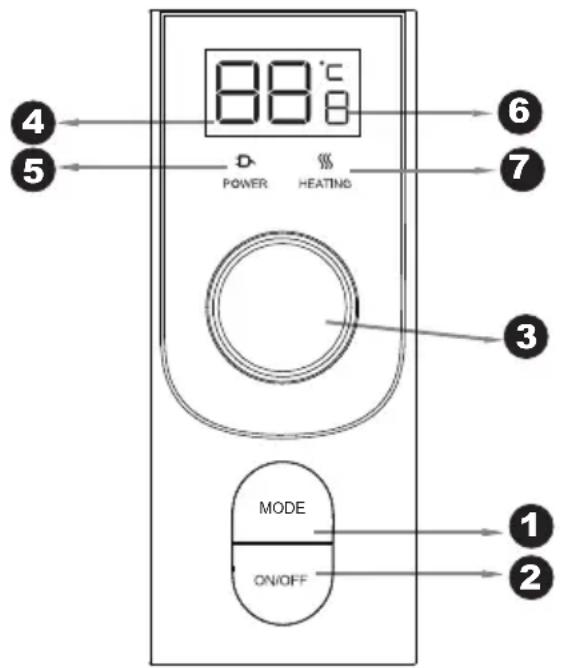

4. Fonctionnement de l'unité

88°C POWER HEATING MODE ON/OFF 1 2 3 4 5 6 7

(Fig.7)

① Le bouton « 1 » sert à changer de fréquence. Quand vous appuyez sur le bouton pour la première fois, l'écran "4" affichera les six options de fréquence (le numéro d'index « 1 » signifie 1200W, le numéro d'index « 2 » signifie 2000W, le numéro d'index « 3 » signifie le contrôle intelligent du mode d'économie d'énergie, le numéro d'index « 4 » signifie le mode d'économie d'énergie, le numéro d'index « 5 » signifie le mode de stérilisation à haute température, le numéro d'index « 6 » signifie le mode de réservation. )Le numéro « 6 » du voyant « 6 » clignote à l'écran .
② Le bouton «2» est le bouton marche / arrêt, lorsque la presse, le chauffe-eau commence à fonctionner, l'écran d'affichage s'allume. Ensuite, appuyez à nouveau, l'électricité sera coupée et l'écran d'affichage sera éteint.
③ « 3 » sert de bouton de réglage de la température avec rotation à 360°. La température augmente en tournant dans le sens des aiguilles d'une montre, et diminue en tournant dans le sens inverse. Durant la rotation, l'écran « 4 » change en fonction de la température. Lorsque la

température répond aux exigences du client, la rotation stoppe et l'écran « 4 » clignote pendant environ 3 secondes, ce qui signifie que la température a été réglée avec succès. Après le clignotement, la valeur de l'écran d'affichage "4" reviendra à la température intérieure actuelle de l'eau interne. Le bouton ne peut pas être réglé si le mode « économie d'énergie » de la commande intelligente est activé. Lorsque vous entrez dans le mode « rendez-vous », le bouton permet de régler l'heure du rendez-vous.

④ « 6 » est pour l'affichage de la fréquence.

Si le chiffre « 1 » s'affiche, cela signifie 1 200 W (un seul réservoir est chauffé) ; Si le chiffre « 2 » s'affiche, cela signifie 2 000 W (les deux réservoirs intérieurs ont été chauffés) ;

Si le chiffre « 3 » s'affiche, cela signifie que le mode « économie d'énergie » de la commande intelligente est activée et que la température de l'eau est automatiquement modifiée. L'appareil s'efforce de réduire la consommation d'énergie électrique de l'utilisateur, ce qui permet de minimiser les pertes de chaleur et de maximiser les économies d'énergie.

Cette fonction s'active manuellement, l'utilisateur peut appuyer trois fois sur le bouton MODE à 0 heure du matin, heure locale, pour démarrer la fonction de contrôle intelligent et calibrer l'heure et la consommation en eau chaude ; Si le chiffre « 4 » s'affiche cela signifie que le mode « ECO » est activé et que la température est réglée sur 55 °C et que cette dernière ne peut pas être ajustée ;

Si le numéro « 5 » s'affiche, cela signifie que le mode « stérilisation à haute température » est activé et que la température de réglage fixe est de 80 degrés — le chauffage commence lorsque la température est inférieure à cette température. La température de chauffage restera à 80 degrés, pendant 5 minutes, puis sortira de la bactériostase et reviendra au mode par défaut ; Si le chiffre « 6 » s'affiche, cela signifie que le mode « réservation » est activé. Présentation de la fonction : lorsque le mode est sélectionné comme 6, le tube numérique au-dessus de l'écran s'allume comme « 6 ». Le système passe en mode de réglage de l'heure de rendez-vous, l'écran numérique affiche l'heure de rendez-vous, la plage de réglage est de 2-23, le bouton règle l'heure de réglage, et passe en mode de rendez-vous après avoir clignoté pendant trois secondes, à ce moment le bouton peut régler la température, le rendez-vous est de sortir deux heures à l'avance et de chauffer.

⑤ De «5» et «7» (cette bande horizontale), le client pourrait dire l'état de chauffage. Le voyant «5» s'allume lorsque l'alimentation est connectée. Le voyant «5» clignote lorsque le mode économie d'énergie du contrôle intelligent est démarré. Selon la température réglée, le voyant «7» s'affiche en rouge, ce qui signifie que le chauffe-eau est en cours de chauffage. Lorsque la température du chauffe-eau intérieur atteint la valeur réglée, le voyant «7» s'éteint, ce qui signifie que le chauffe-eau entre en mode de maintien au chaud.

⑥ Le bouton «4» pourrait montrer la température de l'eau intérieure actuelle ainsi que la valeur de température réglée. Si personne ne fonctionne sur le chauffe-eau, la valeur dans l'écran «4» signifie la valeur de température actuelle .Par bouton rotatif «3», «4» varient en conséquence (c.-à-d. le processus de réglage de la température), lorsque le réglage de la température de finition, les valeurs «4» reviendront à la température actuelle du chauffe-eau interne.

Code d'erreur pour l'utilisation des professionnels

E2: Ashing sec --- Complétez avec de l'eau et réchauffer.
E3: Surchauffe --- Vérifiez le système de chauffage ou remplacez-le.
E4: Défaut capteur --- Vérifiez le capteur ou le remplacer.

Précautions

1. La prise d'alimentation doit être reliée à la terre de manière fiable. Le courant nominal de la prise ne doit pas être inférieur à 10A. La prise et la fiche doivent rester au sec pour éviter les fuites électriques. Inspectez fréquemment si les fiches sont bien branchées dans la prise. La méthode d'inspection est la suivante: insérez la fiche d'alimentation dans la prise, après une demi-heure d'utilisation, éteignez l'appareil et retirez la fiche, et inspectez la fiche au cas où elle brûlerait la main. Si la température est supérieure à 50 °C, veuillez brancher une autre prise pour éviter que la prise soit endommagée, un incendie ou d'autres accidents du personnel résultent d'un mauvais contact.
2. Pour les endroits ou le mur où l'eau peut éclabousser, la hauteur d'installation de la prise ne doit pas être inférieure à 1,8 m.
3. Le mur contre lequel le chauffe-eau électrique est installé doit pouvoir supporter un poids égal à deux fois le poids de l'appareil de chauffage entièrement rempli d'eau, sans distorsion ou fissure. Sinon, d'autres mesures de renforcement devraient être adoptées.
4. La soupape de sécurité unidirectionnelle fixée à la machine doit être installée sur l'entrée d'eau froide de cette machine (voir Fig.6).
5. Lors de la première utilisation (ou de la première utilisation après la maintenance ou le nettoyage), le chauffage ne peut être allumé tant qu'il n'a pas été complètement rempli d'eau. Lors du remplissage d'eau, au moins une des soupapes de sortie à la sortie du chauffage doit être ouverte pour libérer l'air. Cette soupape peut être fermée après que le chauffage a été (complètement) rempli d'eau.
6. Pendant le chauffage, il peut y avoir des gouttes d'eau qui s'écoulent du trou de décharge de pression de la soupape de sécurité unidirectionnelle. C'est un phénomène normal. S'il y a une fuite d'eau importante, veuillez contacter le personnel de maintenance professionnelle pour réparation. Ce trou de libération de pression ne doit en aucun cas être bloqué; Dans le cas contraire, l'appareil de chauffage peut être endommagé, entraînant même des accidents de sécurité.

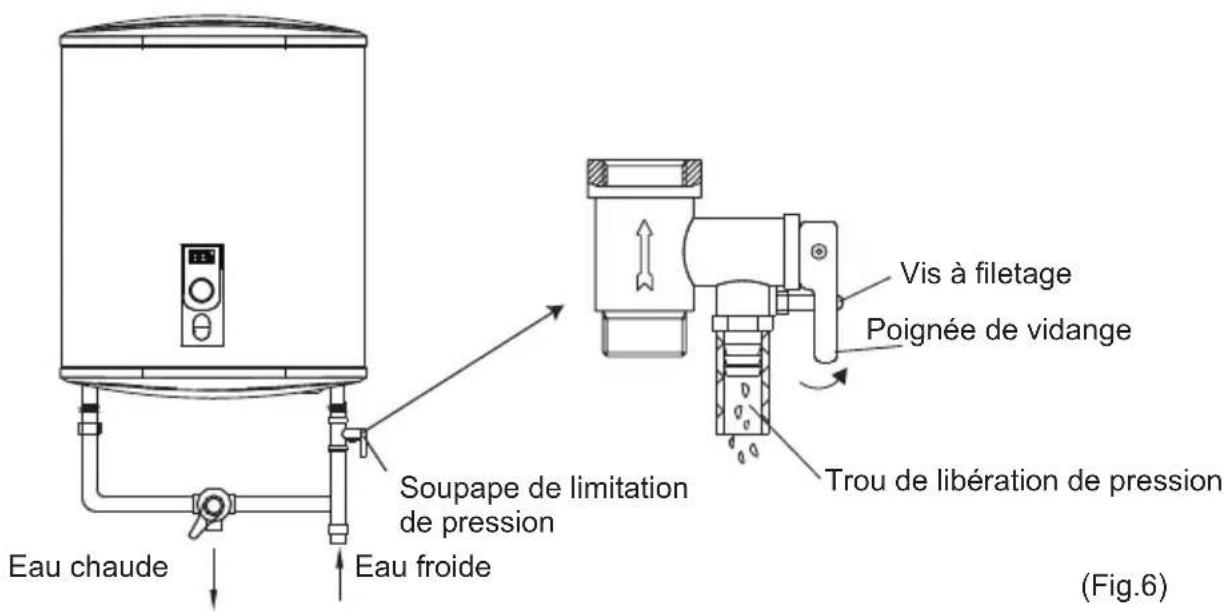

Eau chaude Eau froide Soupape de limitation de pression Vis à filetage Poignée de vidange Trou de libération de pression (Fig.6)

1. Le tuyau de drainage relié au trou de détente doit être incliné vers le bas.

2. Puisque la température de l'eau à l'intérieur du chauffe-eau peut atteindre 75 °C, l'eau chaude ne doit pas être exposée aux personnes lors de son utilisation initiale. Ajustez l'eau à une température raisonnable pour éviter les brûlures.

3. Pour évacuer l'eau à l'intérieur du récipient interne, il est possible de l'évacuer de l'orifice de sortie (vissez la vis filetée de l'orifice de sortie) et de l'évacuez de la soupape de sécurité unidirectionnelle (torsadez le filetage, dévissez la soupape de sécurité unidirectionnelle et soulevez la poignée de vidange vers le haut).

4. Si le cordon d'alimentation flexible est endommagé, le cordon d'alimentation spécial fourni par le fabricant doit être utilisé et remplacé par le personnel de maintenance professionnelle.

5. Si des pièces ou des composants de ce chauffe-eau électrique sont endommagés, veuillez contacter le personnel de maintenance professionnel pour réparation, et utilisez les pièces de rechange spéciales et les composants fournis par notre société.

6. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées afin d'éviter tout danger.

7. En effet, l'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physjsensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

8. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil

9. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités sensorielles ou mentales physiques réduites ou un manque d'expérience et de connaissances, à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Maintenance

1. Vérifiez fréquemment la prise et la prise d'alimentation pour vous assurer qu'elles ont un bon contact et qu'elles sont bien mises à la terre sans surchauffe.
2. Si le chauffage ne doit pas être utilisé pendant longtemps, en particulier dans les régions à basse température (inférieures à 0 °C), afin d'éviter que le chauffage ne soit endommagé par le gel de l'eau dans le récipient intérieur, l'eau à l'intérieur l'appareil de chauffage doit être évacué (se reporter à la rubrique 9, Précautions de ce manuel pour la méthode d'évacuation de l'eau à l'intérieur du réservoir intérieur).
3. La dureté de l'eau recommandée pour une performance optimale du chauffe-eau ne doit pas dépasser 120 mg / l de CaCo3 (Calcium Carbon-Ate). En cas de dépassement de cette quantité, il est recommandé d'utiliser des systèmes de décalcification alternatifs (vous pouvez vérifier la dureté de l'eau locale dans l'office des eaux de votre mairie). En cas de défaillance due à la qualité de l'eau, cela ne pas être couvert par la garantie.
4. Pour garantir la durabilité et l'efficacité à long terme de votre chauffe-eau, il est recommandé de nettoyer régulièrement son réservoir interne et les dépôts dans les composants chauffants.
5. Il est également recommandé de vérifier périodiquement l'anode de magnésium (minimum une fois par an ou tous les six mois en fonction de la dureté de l'eau).
6. Si l'anode en magnésium de votre réservoir d'eau est usée en raison des dépôts provenant de la qualité de l'eau, le service après-vente devra la remplacer par une nouvelle. Le coût des matériaux de remplacement de l'anode de magnésium sera couvert dans la période de garantie, cependant, le coût de la main-d'œuvre ou des services pour ce remplacement ne sera pas inclus.
7. Il est recommandé de nettoyer la surface du chauffe-eau avec de l'eau savonneuse, n'utilisez jamais de produits abrasifs ou de solvants.
8. Pendant la période de garantie, la maintenance sera effectuée par le service après-vente officiel de CATA. Tous les services fournis par des services après-vente officiels non-CATA seront exclus de la garantie.

Types d'eau	mg/l	°fH	°dH	°eH
Eau douce	≤17	≤1.7	≤0.95	≤1.19
Eau légèrement dure	≤60	≤6.0	≤3.35	≤4.20
Eau modérément dure	≤120	≤12.0	≤6.70	≤8.39
Eau dure	≤180	≤18.0	≤10.05	≤12.59
Eau très dure	>180	>18.0	>10.05	>12.59

Traitement d'échecs

SYMPTÔMES LES RAISONS	SUGGESTIONS
Le voyant de chauffage est éteint	Les défaillances du contrôleur de température	Contactez le personnel professionnel pour la réparation
Pas d'eau sortant de la sortie d'eau chaude	1. L'alimentation en eau courante est coupée.2. La pression hydraulique est trop basse.3.La soupape d'admission de l'eau courante n'est pas ouverte.	1. Attende la restauration de l'approvisionnement en eau courante.2.Utilisez à nouveau le chauffage lorsque la pression hydraulique est augmentée.3. Ouvrez la soupape d'admission de l'augmentation.
La température de l'eau est trop élevée.	Les défaillances du système de contrôle de la température.	Contactez le personnel professionnel pour la réparation
Fuite d'eau	Problème d'étanchéité du joint de chaque tuyau.	Scellez les joints

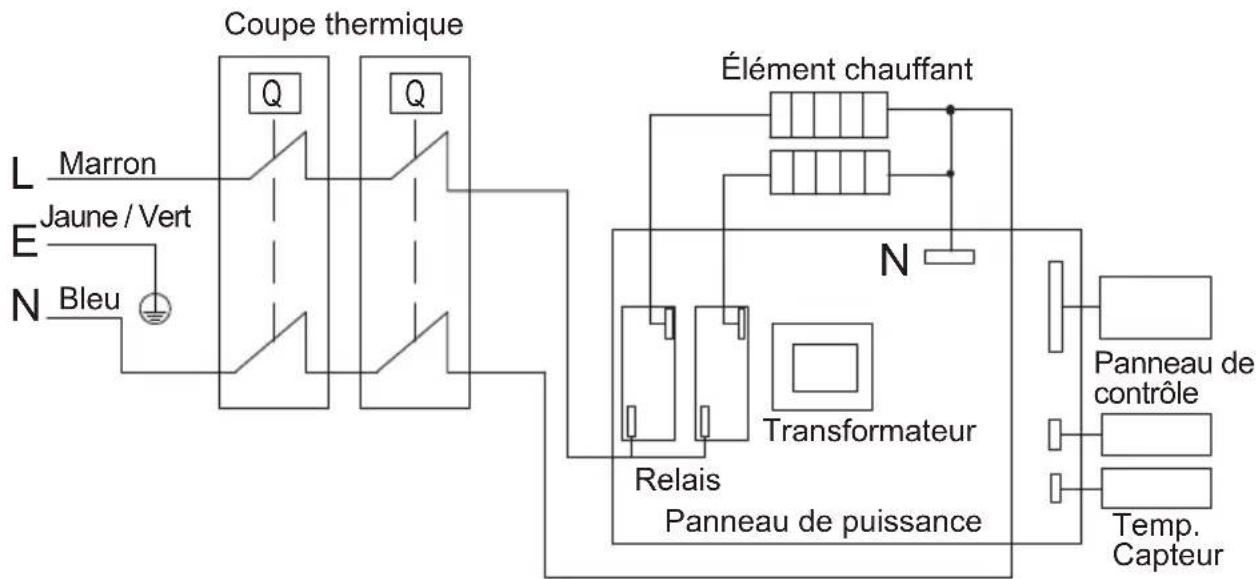

Schéma de câblage

Informations de la production avec la réglementation de l'UE

Le chauffe-eau électrique à accumulation CTRS-50 E-SMART REV SLIM de la société Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M" Le produit satisfait et répond aux exigences des normes de régulation de commission (n°814/2013) pour les chauffe-eau électriques à accumulation et atteint un rendement énergétique de chauffage de l'eau de ηwh=41.3%, ce qui correspondent à la classe d'efficacité de chauffage de l'eau "B"

Conformément à Annex II Enercy classes d'efficacité article 1 du règlement Commission (n°812/2013)

L'évaluation du résultat de ce rapport en ce qui concerne la conformité avec le règlement de commission correspondant (n°812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation électrique Qelec, efficacité énergétique du chauffage de l'eau ηwh et eau mitigée à 40 °C (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	21.5	%
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	0.137732
Énergie de référence	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	7.318	kWh
Rapport de correction de la référence et de l'énergie utile	Q_ref/Q_H2O	0.799	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	7.143	kWh
Température de l'eau au début du cycle de mesure 24h	T3	72.0	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	69.9	°C
Volume de stockage	M_act	47	kg
Volume de stockage	C_act	47	L
Consommation d'électricité quotidienne (corrigée)	Q_elec	8.829	kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Q_reference,H2O	26.012	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Q_smart,H2O	23.898	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Q_elec,week,smart	29.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Q_elec,week	36.980	kWh
Efficacité énergétique du chauffage de l'eau	η_wh	41.3	%
Consommation annuelle d'électricité	AEC	1243	kWh
Classe d'efficacité énergétique du chauffage de l'eau	B
Température de l'eau sans tapoter	T_set	63.6	°C
Température moyenne de l'eau froide d'entrée	θ_c	11.1	°C
Valeur normalisée de la température moyenne	θ_p	60.6	°C
Volume calculé qui a fourni de l'eau chaude d'au moins 40 °C	V_40	76	L

Le chauffe-eau électrique à accumulation CTRS-80 E-SMART REV SLIM de la société Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M"

Le produit satisfait et répond aux exigences des normes de régulation de commission (n°814/2013) pour les chauffe-eau électriques à accumulation et atteint un rendement énergétique de chauffage de l'eau de ηwh=39.0%, ce qui correspondent à la classe d'efficacité de chauffage de l'eau "B"

Conformément à Annex II Enercy classes d'efficacité article 1 du règlement Commission (n°812/2013)

L'évaluation du résultat de ce rapport en ce qui concerne la conformité avec le règlement de commission correspondant (n°812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation électrique Qelec, efficacité énergétique du chauffage de l'eau ηwh et eau mitigée à 40 °C (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	38.1	%
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.10732
Énergie de référence	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	8.5238	kWh
Rapport de correction de la référence et de l'énergie utile	Q_ref/Q_H2O	0.686	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	14.177	kWh
Température de l'eau au début du cycle de mesure 24h	T3	71.0	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	70.6	°C
Volume de stockage	M_act	74	kg
Volume de stockage	C_act	74	L
Consommation d'électricité quotidienne (corrigée)	Q_elec		kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Q_reference,H2O	32.610	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Q_smart,H2O	27.109	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Q_elec,week,smart	35.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Q_elec,week	56.580	kWh
Efficacité énergétique du chauffage de l'eau	η_wh	39	%
Consommation annuelle d'électricité	AEC	1316	kWh
Classe d'efficacité énergétique du chauffage de l'eau
Température de l'eau sans tapoter	T_set	64.7	°C
Température moyenne de l'eau froide d'entrée	θ_c	10.6	°C
Valeur normalisée de la température moyenne	θ_p	59	°C
Volume calculé qui a fourni de l'eau chaude d'au moins 40 °C	V_40	108	L

Le chauffe-eau électrique à accumulation CTRS-100 E-SMART REV SLIM de la société Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M" Le produit satisfait et répond aux exigences des normes de régulation de commission (n°814/2013) pour les chauffe-eau électriques à accumulation et atteint un rendement énergétique de chauffage de l'eau de ηwh=42%, ce qui correspondent à la classe d'efficacité de chauffage de l'eau "B"

Conformément à Annex II Enercy classes d'efficacité article 1 du règlement Commission (n°812/2013)

L'évaluation du résultat de ce rapport en ce qui concerne la conformité avec le règlement de commission correspondant (n°812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation électrique Qelec, efficacité énergétique du chauffage de l'eau ηwh et eau mitigée à 40 °C (V40)

Description Paramètres Valeur Unité
Valeur kue	k	0.23
Conformité du contrôle intelligent	smart	1
Facteur de contrôle intelligent	SCF	34.8	%
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	0.188459
Énergie de référence	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	8.476	kWh
Rapport de correction de la référence et de l'énergie utile	Q_ref/Q_H2O	0.690	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	12.115	kWh
Température de l'eau au début du cycle de mesure 24h	T3	73.1	°C
Température de l'eau à la fin du cycle de mesure 24h	T5	71.7	°C
Volume de stockage	M_act	92	kg
Volume de stockage	C_act	92	L
Consommation d'électricité quotidienne (corrigée)	Q_elec	8.458	kWh
Séquence des cycles de taraudage SMART utilisés pendant le test	M/S/M/S/M
Teneur en énergie utile de l'eau chaude prélevée pendant la période intelligente Qréférence, H2O exprimée en kWh:	Q_reference,H2O	31.852	kWh
Contenu énergétique utile de l'eau chaude prélevée pendant la période intelligente Qsmart, H2O exprimée en kWh:	Q_smart,H2O	26.403	kWh
La consommation d'électricité hebdomadaire avec des commandes intelligentes	Q_elec,week,smart	35.020	kWh
La consommation d'électricité hebdomadaire sans contrôles intelligents	Q_elec,week	56.580	kWh
Efficacité énergétique du chauffage de l'eau	η_wh	41.8	%
Consommation annuelle d'électricité	AEC	1228	kWh
Classe d'efficacité énergétique du chauffage de l'eau	B
Température de l'eau sans tapoter	T_set	64.3	°C
Température moyenne de l'eau froide d'entrée	θ_c	11.0	°C
Valeur normalisée de la température moyenne	θ_p	59.7	°C
Volume calculé qui a fourni de l'eau chaude d'au moins 40 °C	V_40	144	L

DESCRIPTION DE L'ANNEXE I

(1) nom du fournisseur ou marque de commerce
(2) l'identifiant du modèle du fournisseur
(3) le profil de charge déclaré, exprimé par la lettre appropriée et l'utilisation typique conformément au tableau 3 de l'annexe VII
(4) la classe d'efficacité énergétique du chauffage de l'eau du modèle, déterminée conformément au point 1 de l'annexe II
(5) l'efficacité énergétique du chauffage de l'eau en%, arrondie à l'entier le plus proche
(6) la consommation annuelle d'électricité en KWh en termes d'énergie finale et / ou la consommation annuelle de carburant en GJ en termes de GCV, arrondie à l'entier le plus proche et calculée conformément au point 4 de l'annexe VIII
(7) les réglages de température du thermostat du chauffe-eau, tel que mis sur le marché
(8) la consommation quotidienne d'électricité Q elec en KWh, arrondie à trois décimales
(9) le profil de charge déclaré, exprimé par la lettre appropriée conformément au tableau 1 de l'annexe présente
(10) l'eau mélangée à 40 °C V40 en litres, arrondie à l'entier le plus proche
(11) la température maximale du thermostat
(12) «mode hors boîte»: l'état, le réglage ou le mode de fonctionnement standard défini par le fabricant au niveau de l'usine pour être actif immédiatement après l'installation de l'appareil, adapté à une utilisation normale par l'utilisateur final selon le schéma de prélèvement d'eau pour lequel le produit a été conçu et mis sur le marché
(13) l'efficacité énergétique du chauffage de l'eau en%, arrondie à la première décimale
(14) Toutes les précautions spécifiques pour le montage, l'installation et la maintenance sont décrites dans les instructions d'utilisation et d'installation. Lisez et suivez les instructions d'utilisation et d'installation.
(15) Toutes les données incluses dans les informations sur les produits ont été déterminées en appliquant les spécifications des directives européennes pertinentes. Les différences par rapport aux informations sur le produit énumérées ailleurs peuvent entraîner des conditions de test différentes. Seules les données contenues dans les informations sur ce produit sont applicables et valides.

cata

www.cata.es

CNA group

CATA ELECTRODOMÉSTICOS, S.L.
