MANUAL DE UTILIZADOR CTRS50REV SLIM CATA

Manual de Instruções

Para o Modelo: CTRS-50 E-SMART REV SLIM CTRS-80 E-SMART REV SLIM CTRS-100 E-SMART REV SLIM

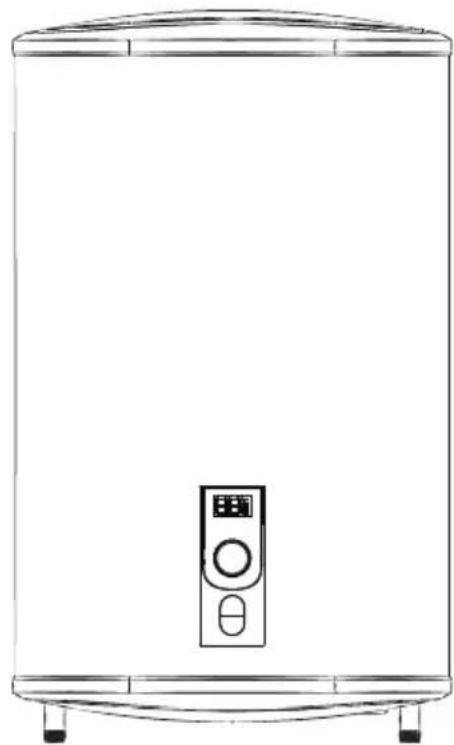

O diagrama acima é apenas para referência. Assuma a aparência do produto real como a aparência padrão.

Agradecemos a seleção do nosso termoacumulador elétrico. Por favor leia atentamente este manual antes de utilizar o equipamento e observe corretamente todos os métodos de instalação e uso para um excelente desempenho do seu termoacumulador.

Advertência especial

• Antes de instalar este termoacumulador, verifique e confirme se o elétrodo de terra está corretamente ligado à terra, sem eletricidade. Caso não esteja, este equipamento não pode ser instalado nem utilizado.
• Não utilize tomadas móveis.
• A má instalação e a utilização incorreta deste termoacumulador podem resultar em graves danos pessoais e materiais.

Conteúdo

• Características do produto....(1)
• Especificações.... (2)
• Breve introdução da estrutura do produto.... (2)
• Métodos de instalação.... (2)
• Utilização...... (5)
• Precauções.... (7)
• Manutenção....(9)
• Falhas e solução....(10)
• Esquema elétrico....(10)
• Informação de produto segundo a Regulamentação EU ......(11)

Característico produto

1. Controlo completamente automático: adição automática de água fria, aquecimento automático.
2. Proteção de segurança fiável: múltiplos dispositivos de segurança, como proteção de temperatura extra, fuga de eletricidade, pressão hidráulica muito alta, etc.
3. Depósito interior em esmalte de longa duração: fabricado com a técnica avançada de esmalte do método eletrostático seco, à prova de corrosão, resistente à incrustação e prevenção de fugas.
4. Tubagem de aquecimento projetada com baixa carga térmica: seguro e fiável.
5. Provido de equipamentos duráveis resistentes à corrosão e incrusta-ção.
6. Espuma integral de uretano: bom isolamento térmico, eficiência energética e poupança de energia.
7. Controlador de temperatura: controlo preciso e fiável da temperatura.
8. O intervalo de regulação da temperatura é de 30 a 75°C.
9. Funcionamento simples e fácil.

Especificações

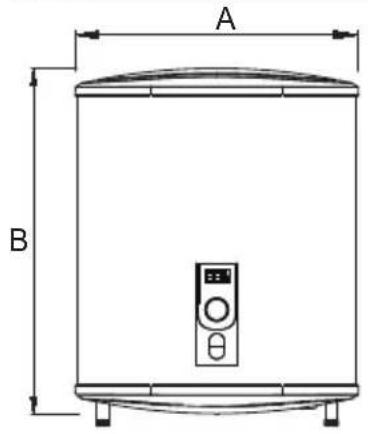

Breve introdução da estrutura do produto

A B

Métodos de instalação

Nota: Para instalar este termoacumulador elétrico, por favor utilize somente os acessórios fornecidos. Este só pode ser colocado no suporte após confirmar que está firme e seguro. Caso contrário, o termoacumulador pode cair da parede, resultando em danos graves quer no equipamento quer em pessoas.

Ao determinar a posição do orifício do parafuso, assegure-se que não há um intervalo inferior a 0.2m no lado direito do termoacumulador, para facilitar a sua manutenção caso seja necessário.

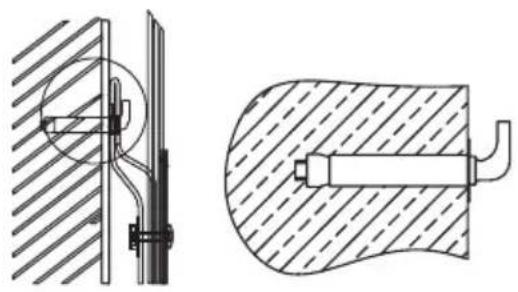

1.Instalação da máquina principal

1.1 Este termoacumulador elétrico de água deve ser instalado numa parede sólida. Se a resistência da parede não suportar a carga igual a duas

vezes o peso total do termoacumulador cheio de água, é necessário instalar um suporte especial.

1.2 Depois de selecionar o local adequado, determine as posições dos orifícios para a colocação dos parafusos. Com uma broca realize os orifícios adequados à dimensão dos parafusos. Insira os parafusos e aparafuse como indicado na Fig.2. De seguida, coloque o termoacumulador.

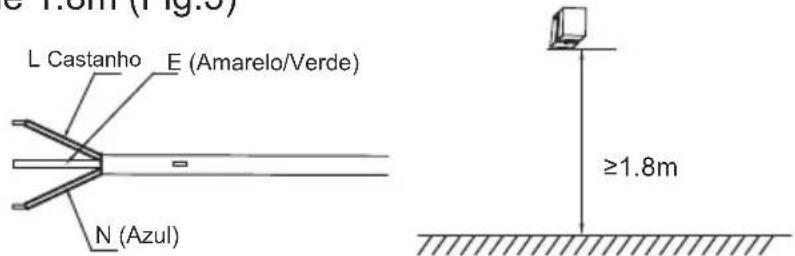

1.3 Instale na parede a tomada, cujos requisitos são 250V/10A, monofásico, três eléctrodos. Recomenda-se que a tomada fique localizada à direita em cima do termoacumulador. A altura da tomada ao solo não deve ser menor que 1.8m (Fig.3)

C 1.6m (Fig.6) L Castanho E (Amarelo/Verde) N (Azul) ≥1.8m

(Fig.3)

1.4 Se o compartimento for demasiado pequeno, o termoacumulador pode ser instalado noutro local desde que não esteja exposto ao sol e à chuva. No entanto, de modo a reduzir as perdas de calor na tubagem, é conveniente que o termoacumulador esteja o mais perto possível do local onde se vai utilizar a água.

2. Ligação da tubagem

2.1 A dimensão da tubagem é de G 12
2.2 Válvula de segurança de uma via: instale a válvula de segurança na entrada de água do equipamento (Atenção: manter os tubos flexíveis de descarga de água da válvula de segurança inclinados para baixo e para a atmosfera).
2.3 De modo a prevenir fugas ao ligar os tubos, as juntas de borracha fornecidas com o termoacumulador têm de ser adicionadas no final dos tubos (Fig.4)

2.4 Se o utilizador quiser efetuar um sistema de fornecimento múltiplo, por favor observe o quadro seguinte (Fig.5).

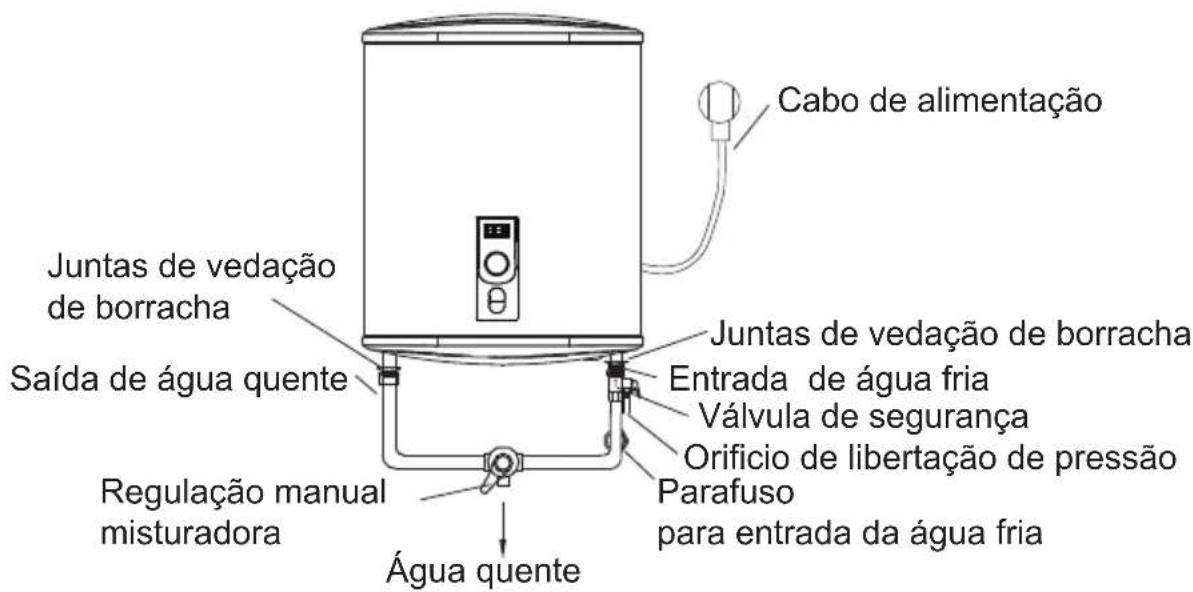

Juntas de vedação de borracha Saída de água quente Regulação manual misturadora Água quente Cabo de alimentação Juntas de vedação de borracha Entrada de água fria Válvula de segurança Orifício de libertação de pressão Parafuso para entrada da água fria

(Fig.4)

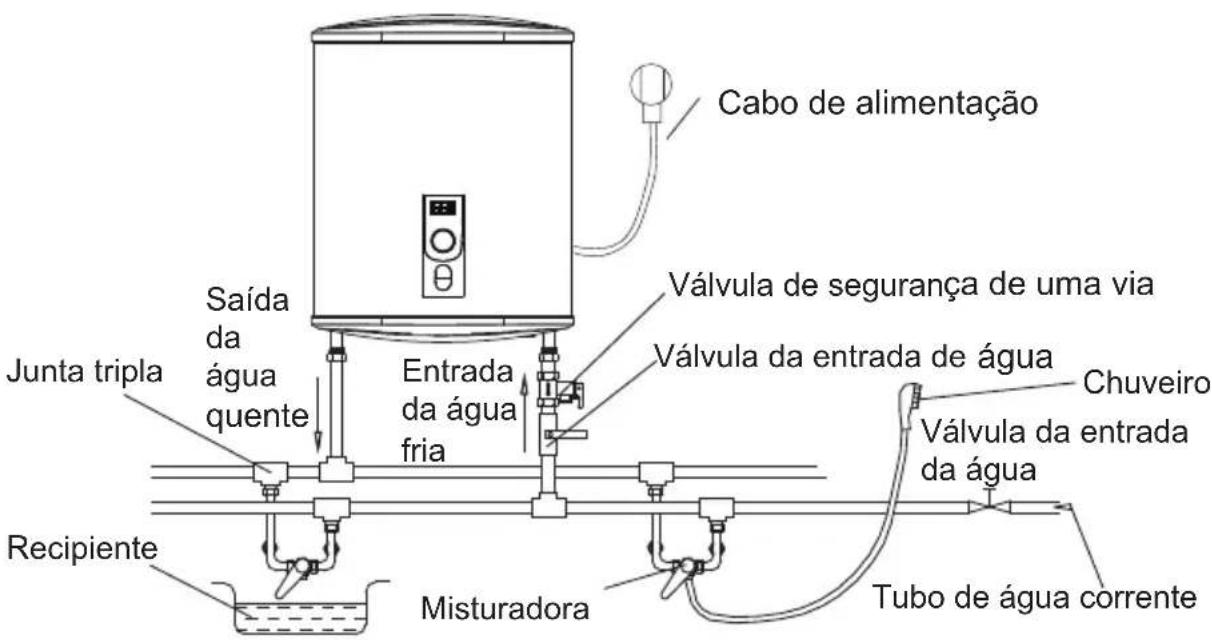

Cabo de alimentação Válvula de segurança de uma via Válvula da entrada de água Chuveiro Válvula da entrada da água Tubo de água corrente Misturadora Recipiente Saída da água quente Entrada da água fria Junta tripla

(Fig.5)

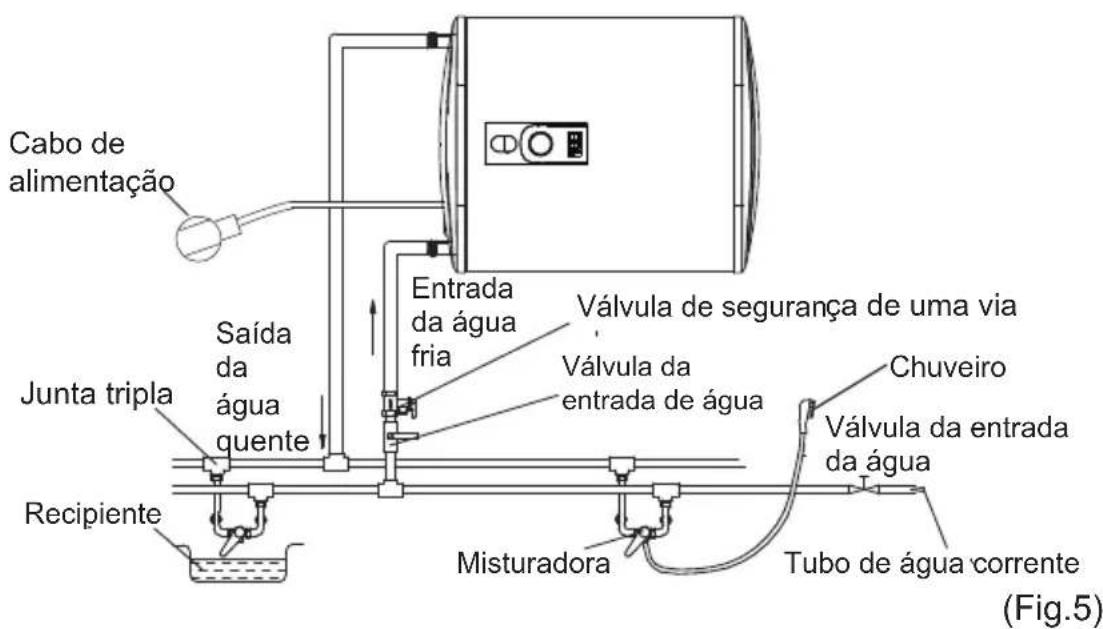

Cabo de alimentação Saída da água quente Junta tripla Recipiente Entrada da água fria Válvula de segurança de uma via Válvula da entrada de água Chuveiro Válvula da entrada da água Misturadora Tubo de água corrente (Fig.5)

Utilização

1. Em primeiro lugar abra uma das válvulas da saída de água do termoacumulador, de seguida abra a válvula de entrada de água. O termoacumulador começa a encher com água. Quando a água sair normalmente através da válvula de saída, indica que o termoacumulador está completamente cheio e a válvula de saída pode ser fechada.

NOTA: Durante o funcionamento normal, a válvula de entrada de água deve estar em posição de aberta.

1. Insira a ficha na tomada, os dois indicadores luminosos acendem.

2. Este termoacumulador controla automaticamente a temperatura. Quando a temperatura da água no interior alcança a temperatura estabelecida (75°C), desliga-se automaticamente e passará ao estado de isolamento térmico. Quando a temperatura da água diminui, liga-se automaticamente para restaurar o aquecimento e não suspender o fornecimento de água quente. Quando a resistência desligar, o indicador de funcionamento também se desligará.

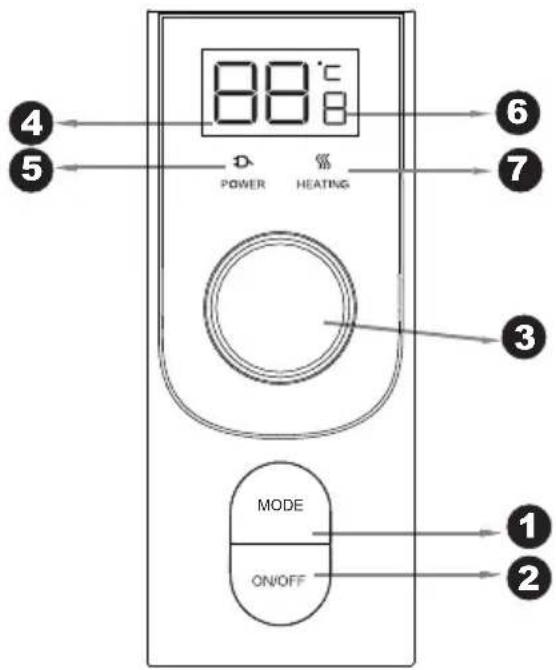

3. Operação da Unidade

① O botão "1" é para mudar a frequência. Ao premir primeiro, o ecrã "4" mostrará a opção de seis frequências (número de índice "1" significa 1200W, número de índice "2" significa 2000W, número de índice "3" significa modo de poupança de energia de controlo inteligente, número de índice "4" significa modo de poupança de energia, número de índice "5" significa modo de esterilização a alta temperatura, número de índice "6" significa o modo de reserva). O número "6" da luz "6" piscará no ecrã.
② "2" é o botão on/off, ao pressionar, o aquecedor de água começa a funcionar, a tela de exibição será iluminada. Em seguida, pressione novamente, a eletricidade será cortada e a tela de exibição será desligada.

88°C POWER HEATING MODE ON/OFF 1 2 3 4 5 6 7

(Fig.7)

③ "3" é para o botão de ajuste de temperatura com ciclo de 360°. A temperatura aumenta por rotação no sentido dos ponteiros do relógio e diminui se estiver no sentido contrário ao dos ponteiros do relógio. Durante a rotação, o ecrã de visualização "4" mudará em conformidade. Quando a regulação da temperatura satisfaz os requisitos dos clientes, para de rodar e o ecrã "4" piscará durante cerca de 3 segundos, o que significa que a temperatura foi regulada com sucesso. Depois de piscar, o valor "4" do ecrã voltará à temperatura atual do aquecedor de água interior. Após o modo de poupança de energia de controlo inteligente, o botão não pode ser ajustado. Ao entrar no modo de marcação, o botão pode ajustar a hora da marcação.

④ "6" é para a exibição de frequência.

Se o número "1" sair, significa 1200W (apenas um tanque está a aquecer);

Se o número "2" sair, significa 2000W (os dois tanques interiores têm estado a aquecer); Se o número "3" sair, significa o modo de poupança de energia de controlo inteligente; a temperatura da água é automaticamente alterada. O aparelho funciona para reduzir a energia elétrica do consumo do utilizador, o que permite minimizar a perda de calor e maximizar a poupança de energia.

Esta função é ativada manualmente, O utilizador pode premir o botão MODE três vezes às 0:00 hora local para iniciar a função de controlo inteligente e calibrar a hora e a utilização de água quente;

Se o número "4" sair, significa modo ECO, a temperatura é definida para55 °C e não pode ser ajustada;

Se o número "5" sair, significa um modo de esterilização a alta temperatura, a temperatura fixa é de 80 graus e o aquecimento começa quando a temperatura é inferior a esta temperatura. A temperatura de aquecimento manterá 80 graus durante 5 minutos, depois sairá da bacteriostase e voltará ao modo padrão;

Se o número "6" sair, significa o modo de reserva. Introdução da função: quando o modo é selecionado como 6, o tubo digital acima do visor acender-se-á como "6". O sistema entra no modo de acerto da hora de marcação, o ecrã digital mostra a hora de marcação, o intervalo de acerto é de 2-23, o botão ajusta a hora de marcação e entra no modo de marcação após piscar durante três segundos; neste momento o botão pode ajustar a temperatura, a marcação deve sair com duas horas de antecedência e aquecer.

⑤ De "5" e "7" (esta faixa horizontal), o cliente poderia dizer o status de aquecimento. A luz "5" será ligada quando a energia estiver ligada. A luz "5" piscará, quando o modo de economia de energia de controle inteligente for iniciado. De acordo com a temperatura definida, a luz "7" será exibida em vermelho, o que significa que o aquecedor de água está sendo aquecido. Quando a temperatura interna do aquecedor de água atingir o valor definido, a luz "7" será desligada, o que significa que o aquecedor de água entrará no estado de guarda de aquecimento.
⑥ "4" poderia mostrar a temperatura interna atual de água, bem como o valor de temperatura definida. Se ninguém opera no aquecedor de água, o valor na tela de exibição "4" significa o valor atual de temperatura. Por girar o botão "3", os valores de "4" variam adequadamente (por exemplo, processo de configuração de temperatura), quando a temperatura final estiver ajustada, os valores "4" retornarão à temperatura real atual interna do aquecedor de água.

4.2 Código de erro para uso de pessoas de serviço

E2: Cinza seca --- Encha de água e re-aqueça.
E3: Superaquecimento --- Verifique o sistema de aquecimento ou substitua-o.
E4: Falha no sensor --- Verifique o sensor ou substitua-o.

Precauções

1. A tomada deve estar ligada à terra corretamente. A corrente nominal não deve ser inferior a 10A. Quer a tomada, quer a ficha devem ser mantidas secas de modo a prevenir fugas elétricas. Verifique periodicamente se há bom contacto entre a tomada e a ficha. O método de inspeção é o seguinte: insira a ficha na tomada, decorrida meia hora, desligue o termoacumulador e verifique se a ficha está muito quente. Em caso afirmativo (superior a 50°C) ligue a outra tomada pois pode resultar em danos pessoais ou materiais devido a um mau contacto.

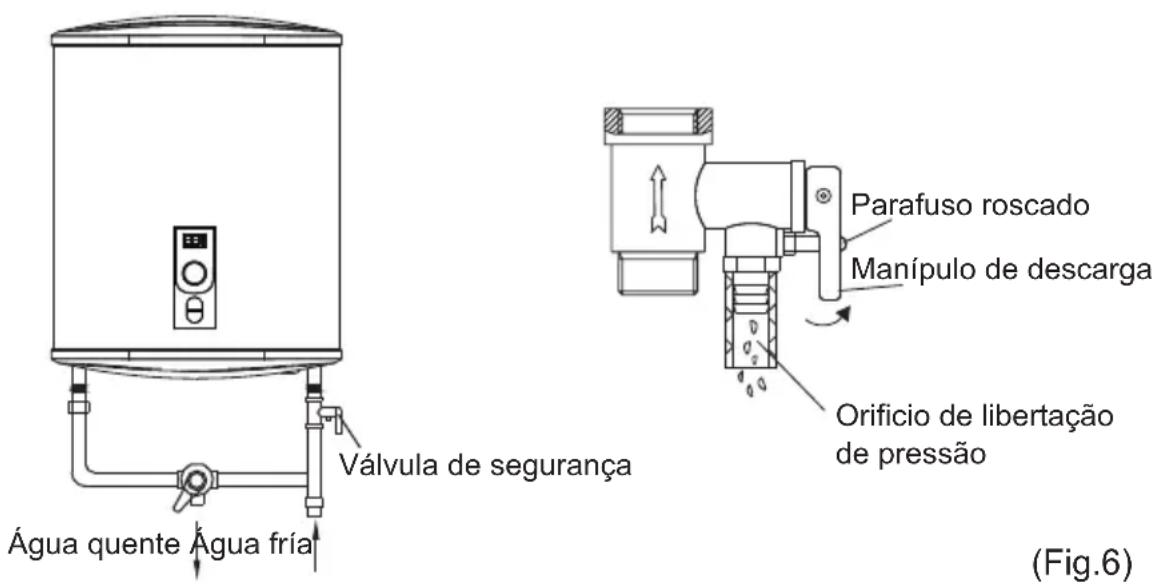

Água quente Água fría Válvula de segurança Água quente Água fría Parafuso roscado Manípulo de descarga Orificio de libertação de pressão (Fig.6)

1. Nos locais ou paredes onde a água pode salpicar, a altura da instalação da tomada não deve ser inferior a 1.80m.
2. A parede onde o termoacumulador vai ser instalado deverá ter condições para suportar a carga mais que duas vezes o termoacumulador cheio com água, sem deformações e fissuras. Caso contrário, deverão ser adotadas outras medidas de reforço.
3. A válvula de segurança de uma via deve ser instalada à entrada de água fria do termoacumulador (ver Fig.6)
4. Na primeira utilização (ou se está utilizar após a limpeza ou manutenção), o termoacumulador não pode ser ligado até estar completamente cheio de água. Ao encher a água, pelo menos uma das válvulas de saída deve estar aberta para a saída de ar. Esta válvula pode ser fechada após o termoacumulador estar cheio de água.
5. Durante o aquecimento poderão ser libertadas gotas de água através do orifício de libertação de pressão da válvula de segurança. Trata-se de um fenómeno normal. Caso saia muita água, contacte um técnico qualificado. Este orifício não deve ser bloqueado em nenhuma circunstância, caso contrário o termoacumulador pode danificar-se resultando em acidentes.
6. O tubo de descarga ligado ao orifício de libertação da pressão deve estar orientado para baixo.
7. Dado que a temperatura da água interior no termoacumulador poder alcançar os 75°C, não a oriente inicialmente para o corpo. Regule para uma temperatura adequada para evitar queimaduras.
8. Quando drenar a água do tanque interior, pode ser através da saída (desenrosque a porca da válvula de segurança e eleve o manipulo para cima).
9. Se o cabo de alimentação estiver danificado, este deve ser substituído apenas por um técnico qualificado.
10. Se qualquer parte ou componente deste termoacumulador estiver danificado, contacte por favor o nosso Serviço de Assistência Técnica e utilize
11. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de assistência ou por pessoas com qualificações semelhantes, a fim de evitar qualquer perigo.
12. O aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicassensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, a menos que lhes tenha sido dada supervisão ou instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

13. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho

14. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, na condição de terem recebido supervisão e instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.

Manutenção

1. Verifique frequentemente a tomada e a ficha de alimentação de modo a garantir que têm um bom contacto, que têm uma boa ligação à terra eque não há sobreaquecimentos.
2. Se o termoacumulador não for utilizado por um longo período de tempo, especialmente em regiões com temperaturas baixas (inferior a 0°C), de modo a prevenir danos devido à congelação da água no interior do tanque, a água deve ser drenada do seu interior.
3. O nível de dureza da água recomendada para um correto funcionamento do termoacumulador, esta não deve exceder os 120mg/l de CaCo3. Em caso de valores superiores, recomenda-se a utilização de descalcifica-dores (pode consultar a dureza da água junto da companhia de água da sua cidade). Qualquer falha devido a depósitos originados por uma má qualidade da água, não será abrangida pela garantia..
4. De modo a garantir que o termoacumulador funcione eficientemente a longo prazo, sugerimos que limpe periodicamente o tanque interior e os depósitos dos componentes do aquecimento elétrico deste termoacumulador.
5. Do mesmo modo sugerimos que verifique periodicamente os materiais de proteção do ânodo (no mínimo uma ver por ano, sendo recomendável a cada seis meses, caso o nível de dureza da água seja muito elevado). Caso seja necessário substitua os materiais danificados.

6. Se o ânodo de magnésio do termoacumulador estiver desgastado ou deteriorado, este deve ser substituído pelo nosso serviço de Assistência Técnica.

7. A limpeza exterior do termoacumulador deve ser efetuada com água e sabão. Em caso algum deverá utilizar produtos abrasivos ou solventes.

8. Durante o período de garantia, a manutenção terá de ser realizada pelo Serviço de Assistência Técnica oficial da CATA. O incuprimento desta indicação invalidará os termos da garantia do seu termoacumulador.

Tipos de água	mg/l	°fH	°dH	°eH
Água branda	≤17	≤1.7	≤0.95	≤1.19
Água levemente dura	≤60	≤6.0	≤3.35	≤4.20
Água moderadamente dura	≤120	≤12.0	≤6.70	≤8.39
Água dura	≤180	≤18.0	≤10.05	≤12.59
Água muito dura	>180	>18.0	>10.05	>12.59

Falhas e solução

Falha Causa Solução
O indicador do aquecimento está desativado	Falha no controlador da temperatura	Contacte um técnico qualificado para a reparação
Não sai água da saída de água quente	1. Não há água da rede2. A pressão hidráulica é demasiado baixa3. A válvula de entrada de água não está aberta	1. Aguarde o regresso do fornecimento de água2. Utilize o termoacumulador quando a pressão aumentar3. Abra a válvula de entrada de água
A temperatura da água é demasiado alta	Falha no sistema de controlo da temperatura	Contacte um técnico qualificado para a reparação
Fuga de água Problemas de vedação nas juntas da tubagem		Vede as juntas corretamente

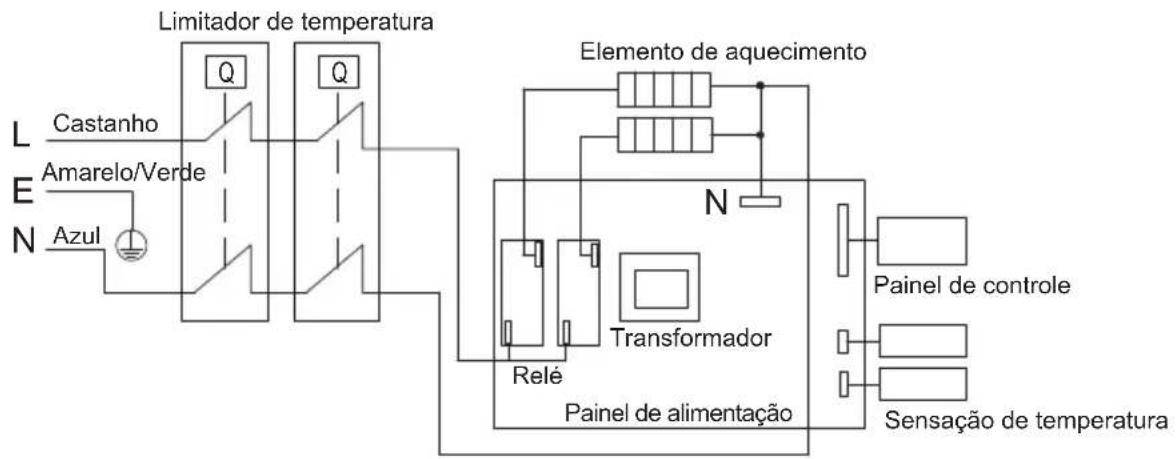

Esquema elétrico

Informação de produto segundo a Regulamentação EU

O termoacumulador CTRS-50 E-SMART REV SLIM da empresa Cata Electrodomésticos S.L. foi testado com um perfil de carga declarado “M”

O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de _wh = 41.3%

Qque corresponde à classe de eficiência de aquecimento de água “B” de acordo com o anexo II Classes de Eficiência Energética, artigo 1 do regula- mento (No 812/2013)

A avaliação dos resultados deste relatório com respeito à conformidade com o Regulamento da Comissão relacionados (No 812/2013 e 814/2019) é apenas parte de uma avaliação de conformidade para alcançar o rótulo ERP.

O consumo de eletricidade Q_elec , Eficiência energética do termoacumulador _wh e mistura de água a 40°C (V40)

	Parâmetro Valor		Unidade Descrição
Valor k	k	0.23
Conformidade do controlo inteligente	smart	1
Fator de controlo inteligente	SCF	21.5
Coeficiente de conversão	CC	2.5
Fator de correção ambiente	Q_cor kWh	0.137732
Energia de referência	Q_ref	5.845	kWh
Conteúdo de energia útil	Q_H2O	7.318	kWh
Rácio de correção de Energia Referência/útil	Q_ref/Q_H2O kWh	0.799
Consumo diário de eletricidade (medido)	Q_test\_elec	7.143	kWh
Temperatura da água no início do ciclo de medição de 24h	T3	72.0	°C
Temperatura da água no final do ciclo de medição de 24h	T5	69.9	°C
Volume de armazenamento	M_act	47	kg
Volume de armazenamento	C_act	47	L
Consumo diário de eletricidade (corrigido)	Q_elec	8.829	kWh
Eficiência energética do termoacumulador	n_wh	41.3	%
Consumo anual de eletricidade	AEC	1243	kWh
Classe de eficiência energética		B
Conteúdo de energia útil da água quente extraída durante o período inteligente de Qreferência, H2O expresso em kWh:	Q_reference,H2O	26.012	kWh
Conteúdo de energia útil da água quente extraída durante o período inteligente de Qinteligente, H2O expresso em kWh:	Q_smart,H2O	23.898	kWh
O consumo semanal de electricidade com controles inteligentes	Q_elec,week,smart	29.020	kWh
O consumo semanal de electricidade sem controles inteligentes	Q_elec,week	36.980	kWh
Temperatura da água, sem retirada de água	T_set	63.6	°C
Temperatura média da água na entrada de água fria	_c	11.1	°C
Valor normalizado da temperatura média	_p	60.6	°C
Volume calculado de água quente entregue com pelo menos 40°C	V_40	76	L

O termoacumulador CTRS-80 E-SMART REV SLIM da empresa Cata Electrodomésticos S.L. foi testado com um perfil de carga declarado “M”

O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de _wh = 39.0%

Qque corresponde à classe de eficiência de aquecimento de água “B” de acordo com o anexo II Classes de Eficiência Energética, artigo 1 do regula- mento (No 812/2013)

A avaliação dos resultados deste relatório com respeito à conformidade com o Regulamento da Comissão relacionados (No 812/2013 e 814/2019) é apenas parte de uma avaliação de conformidade para alcançar o rótulo ERP.

O consumo de eletricidade Q_elec , Eficiência energética do termoacumulador _wh e mistura de água a 40°C (V40)

	Parâmetro Valor		Unidade Descrição
Valor k	k	0.23
Conformidade do controlo inteligente	smart	1
Fator de controlo inteligente	SCF	38.1
Coeficiente de conversão	CC	2.5
Fator de correção ambiente	Q_cor kWh	-0.10732
Energia de referência	Q_ref	5.845	kWh
Conteúdo de energia útil	Q_H2O	8.5238	kWh
Rácio de correção de Energia Referência/útil	Q_ref/Q_H2O kWh	0.686
Consumo diário de eletricidade (medido)	Q_test\_elec	14.177	kWh
Temperatura da água no início do ciclo de medição de 24h	T3	71.0	°C
Temperatura da água no final do ciclo de medição de 24h	T5	70.6	°C
Volume de armazenamento	M_act	74	kg
Volume de armazenamento	C_act	74	L
Consumo diário de eletricidade (corrigido)	Q_elec	9.745	kWh
Eficiência energética do termoacumulador	n_wh	39	%
Consumo anual de eletricidade	AEC	1316	kWh
Classe de eficiência energética		B
Conteúdo de energia útil da água quente extraída durante o período inteligente de Qreferência, H2O expresso em kWh:	Q_reference,H2O	26.012	kWh
Conteúdo de energia útil da água quente extraída durante o período inteligente de Qinteligente, H2O expresso em kWh:	Q_smart,H2O	23.898	kWh
O consumo semanal de electricidade com controles inteligentes	Q_elec,week,smart	29.020	kWh
O consumo semanal de electricidade sem controles inteligentes	Q_elec,week	36.980	kWh
Temperatura da água, sem retirada de água	T_set	64.7	°C
Temperatura média da água na entrada de água fria	_c	10.6	°C
Valor normalizado da temperatura média	_p	59	°C
Volume calculado de água quente entregue com pelo menos 40°C	V_40	108	L

O termoacumulador CTRS-100 E-SMART REV SLIM da empresa Cata Electrodomésticos S.L. foi testado com um perfil de carga declarado “M”.

O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de _wh = 41.8%

Qque corresponde à classe de eficiência de aquecimento de água “B” de acordo com o anexo II Classes de Eficiência Energética, artigo 1 do regula- mento (No 812/2013)

A avaliação dos resultados deste relatório com respeito à conformidade com o Regulamento da Comissão relacionados (No 812/2013 e 814/2019) é apenas parte de uma avaliação de conformidade para alcançar o rótulo ERP.

O consumo de eletricidade Q_elec , Eficiência energética do termoacumulador _wh e mistura de água a 40°C (V40)

	Parâmetro Valor		Unidade Descrição
Valor k	k	0.23
Conformidade do controlo inteligente	smart	1
Fator de controlo inteligente	SCF	34.8
Coeficiente de conversão	CC	2.5
Fator de correção ambiente	Q_cor kWh	0.188459
Energia de referência	Q_ref	5.845	kWh
Conteúdo de energia útil	Q_H2O	8.476	kWh
Rácio de correção de Energia Referência/útil	Q_ref/Q_H2O kWh	0.690
Consumo diário de eletricidade (medido)	Q_test\_elec	12.115	kWh
Temperatura da água no início do ciclo de medição de 24h	T3	73.1	°C
Temperatura da água no final do ciclo de medição de 24h	T5	71.7	°C
Volume de armazenamento	M_act	92	kg
Volume de armazenamento	C_act	92	L
Consumo diário de eletricidade (corrigido)	Q_elec	8.458	kWh
Eficiência energética do termoacumulador	n_wh	41.8	%
Consumo anual de eletricidade	AEC	1228	kWh
Classe de eficiência energética		B
Conteúdo de energia útil da água quente extraída durante o período inteligente de Qreferência, H2O expresso em kWh:	Q_reference,H2O	31.852	kWh
Conteúdo de energia útil da água quente extraída durante o período inteligente de Qinteligente, H2O expresso em kWh:	Q_smart,H2O	26.403	kWh
O consumo semanal de electricidade com controles inteligentes	Q_elec,week,smart	35.020	kWh
O consumo semanal de electricidade sem controles inteligentes	Q_elec,week	56.580	kWh
Temperatura da água, sem retirada de água	T_set	64.3	°C
Temperatura média da água na entrada de água fria	_c	11.0	°C
Valor normalizado da temperatura média	_p	59.7	°C
Volume calculado de água quente entregue com pelo menos 40°C	V_40	144	L

DESCRIÇÃO ANEXO I

(1) Nome ou marca comercial do fornecedor.
(2) Identificador do modelo do fornecedor.
(3) O perfil de carga declarado, expressa pela letra correspondente e uso típico de acordo com o quadro 3 do anexo VII.
(4) A classe de eficiência energética do termoacumuladores do modelo, determinada em conformidade com o ponto 1 do anexo II
(5) A eficiência energética do termoacumulador em %, arredondada para o número inteiro mais próximo.
(6) O consumo anual de eletricidade em kWh em termos de energia final e/ou consumo anual de combustível em GJ em termos de GCV, arredondado para o número inteiro mais próximo e calculado de acordo com o ponto 4 do anexo VIII.
(7) Os ajustes de temperatura do termostato do termoacumulador, de acordo como se coloca no mercado.
(8) O consumo elétrico diário Q elec em kWh, arredondado à terceira casa decimal.
(9) O perfil de carga declarado, expresso pela letra apropriada do acordo com o quadro 1 do presente anexo
(10) A água misturada a 40°C V40 em litros, arredondada para o número inteiro mais próximo.
(11) A temperatura máxima do termostato.
(12) O modo “fora da caixa” é a condição padrão de funcionamento, o fabricante estabelece assim um nível da fábrica, o qual é imediatamente ativado após a instalação do aparelho, adequada para o uso normal pelo consumidor final, em conformidade com o padrão de água para o qual o produto foi concebido e colocado no mercado.
(13) a eficiência energética do termoacumulador η wh em %, arredondada para uma casa decimal;
(14) Todas as precauções específicas de montagem, instalação e manutenção descritas nas instruções de utilização e instalação. Leia e siga as instruções de uso e instalação.
(15) Todos os dados incluídos na informação do produto foram determinados através da aplicação de especificações das diretivas europeias pertinentes. As diferenças de informação sobres os produtos referidos podem ser motivo de diferentes condições de testes. Apenas os dados contidos nesta informação do produto são válidos e estão em vigor.

cataC

Instruction Manual

For Model: CTRS-50 E-SMART REV SLIM
