MODE D'EMPLOI CTRH80REV CATA

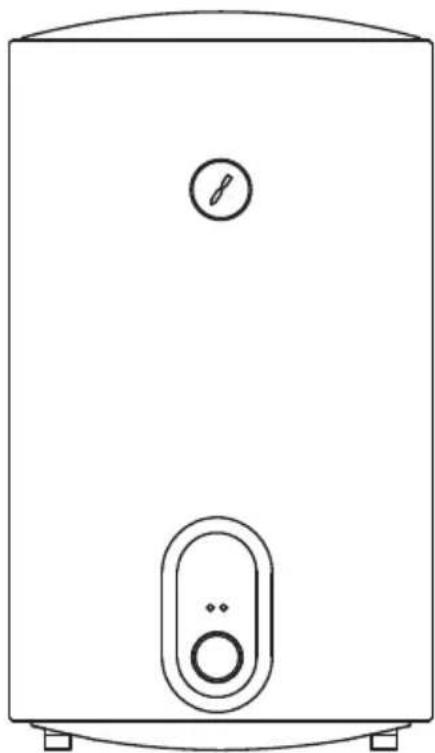

Manuel d'instructions

Modèle: CTRH-50-REV

CTRH-80-REV

Le diagramme ci-dessus est juste pour référence. S'il vous plaît prenez l'apparence du produit réel en tant que norme.

Nous vous remercions sincèrement d'avoir choisi notre chauffe-eau électrique. Veuillez lire attentivement ce manuel avant utilisation et les méthodes d'installation et d'utilisation de ce chauffe-eau électrique, afin de tirer pleinement parti de ses excellentes performances.

ATTENTION

• Avant d'installer ce chauffe-eau, vérifiez et confirmez que l'électrode de terre sur la prise est correctement mise à la terre, sans électricité. Sinon, le chauffe-eau électrique ne peut pas être installé ou utilisé.
  • N'utilisez pas de douilles mobiles.
• Une installation et une utilisation incorrectes de ce chauffe-eau électrique peuvent entraîner de graves blessures corporelles et des pertes de propriété.

CONTENU

• Caractéristique de performance .... 1
• Spécifications ...... 2
• Introduction brève de la structure du produit.... 2
• Méthodes d'installation .... 3
• Méthode d'utilisation.... 5
• Précautions ...... 6
• Maintenance....8
  • Traitement d'échecs ...... 9
• Schéma de câblage.... 9
• Informations de la production avec la réglementation de l'UE ...... (10)

Caractéristique de performance

1. Contrôle automatique total: ajout automatique d'eau froide, chauffage automatique.
2. Protection de sécurité triple: plusieurs dispositifs de protection de sécurité, tels que la protection de chauffage à sec, la protection contre les températures élevées, la protection contre les hautes pressions hydrauliques et etc., c'est sûrs et fiables.
3. Récipient intérieur en émail saphir: fabriqué en utilisant une technique avancée d'émail électrostatique à sec, antirouille, résistant à la corrosion, à l'incrustation, à la prévention des fuites, avec une durée de vie plus longue.
4. Tuyaux de chauffage conçus avec une faible charge thermique: sûrs et fiables, avec une durée de vie plus longue.
5. Equipé d'équipements anti-corrosion et anti-incrustation: des produits durables.
6. Mousse intégrale d'uréthane épaissie: bon effet d'isolation thermique, économie d'énergie et d'électricité.
7. Contrôleur de température importé: contrôle précis et fiable de la température.
8. Plage de température réglable de 30 à 75 °C.
9. Opération simple et utilisation facile.

Spécifications

Modèle	Volume (L)	Puissance (W)	Tension (ACV)	Pression (MPa)	Température maximale de l'eau	Classe de protection	Imperméabilité
CTRH-50-REV	46	1500	220-240	0.75	75	I	IPX4
CTRH-80-REV	73	1500	220-240	0.75	75	I	IPX4

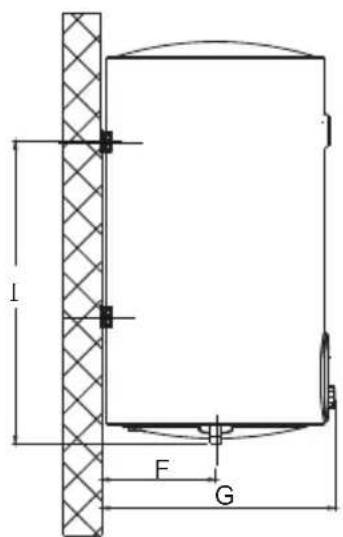

Introduction brève de la structure du produit

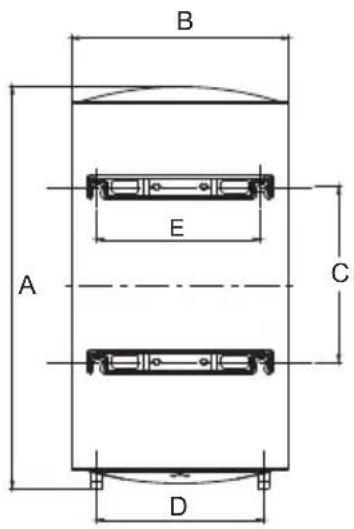

B E A C D

L F G

Méthodes d'installation

Note: Assurez-vous d'utiliser les accessoires fournis par notre société pour installer ce chauffe-eau électrique s'il vous plaît. Ce chauffe-eau électrique ne peut pas être accroché sur le support tant qu'il n'a pas été vérifié qu'il est ferme et fiable. Dans le cas contraire, le chauffe-eau électrique peut faire face au mur, ce qui peut endommager le chauffage, voire entraîner des accidents ou des blessures graves. Lors de la détermination des emplacements des trous de boulons, il faut s'assurer qu'il y a un jeu d'au moins 0,2 m sur le côté droit du chauffage électrique, pour faciliter l'entretien de l'appareil de chauffage, si nécessaire.

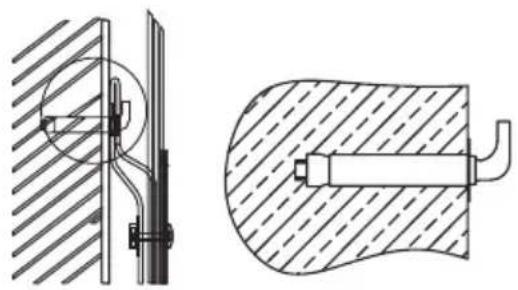

1. Installation de la machine principale

1. Ce chauffe-eau électrique doit être installé dans un mur solide. Si la résistance de la paroi ne peut supporter le poids égal à deux fois le poids total de l'appareil de chauffage entièrement rempli d'eau, il sera nécessaire d'installer un support spécial.
2. Après avoir sélectionné un emplacement approprié, déterminez la position des deux trous d'installation utilisés pour les boulons d'expansion avec crochet (déterminé en fonction des spécifications du produit que vous avez sélectionné). Faites deux trous dans le mur avec la bonne profondeur en perçant la bonne taille correspondant aux boulons d'expansion, insérez les vis, placez le crochet vers le haut, serrez les écrous pour qu'ils soient fermement fixés, puis accrochez le chauffe-eau électrique dessus (voir Fig.2).

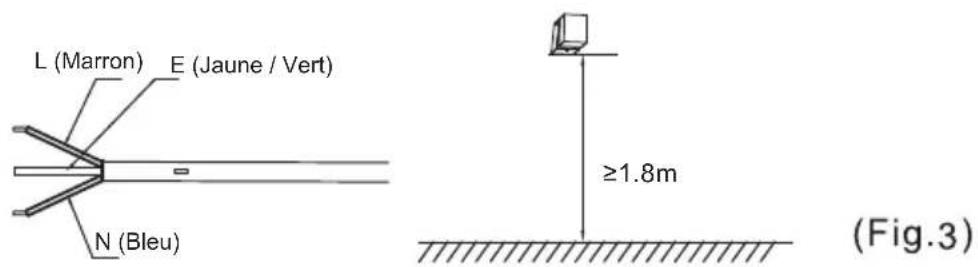

1. Installez la prise d'alimentation dans le mur. Les exigences pour la prise sont les suivantes: 250V / 10A, monophasé, trois électrodes. Il est recommandé de placer la prise sur la droite au-dessus du radiateur. La hauteur de la prise au sol ne doit pas être inférieure à 1,8 m (voir Fig.3).

1. Le chauffe-eau peut être installé n'importe où dans la maison et non exposé à la lumière directe du soleil ou à la pluie. Cependant, afin de réduire les pertes de chaleur de la canalisation, la position d'installation de l'appareil de chauffage doit être fermée à l'emplacement d'utilisation de l'eau aussi près que possible.

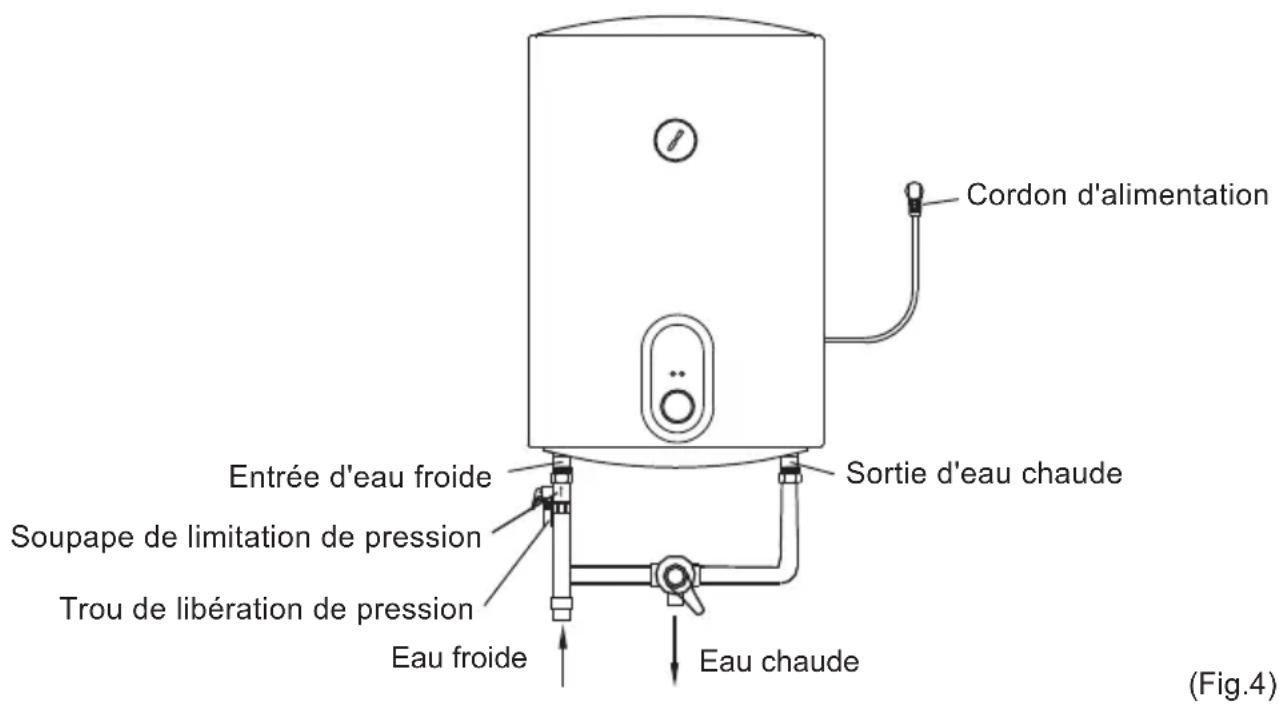

2. Connexion des pipelines

1. La dimension de chaque partie de tuyau est G1 / 2.
2. Raccordement de la soupape de sécurité unidirectionnelle: installez la soupape de sécurité unidirectionnelle fixée à la machine à l'entrée d'eau de la machine principale (faites attention à maintenir les conduites flexibles de drainage de la soupape de sécurité inclinées vers le bas et reliées à l'atmosphère.)
3. Afin d'éviter les fuites lors de la connexion des conduites, les joints d'étanchéité en caoutchouc fournis avec la machine doivent être ajoutés à l'extrémité des filetages (voir Fig.4).

Cordon d'alimentation Entrée d'eau froide Sortie d'eau chaude Soupape de limitation de pression Trou de libération de pression Eau froide Eau chaude (Fig.4)

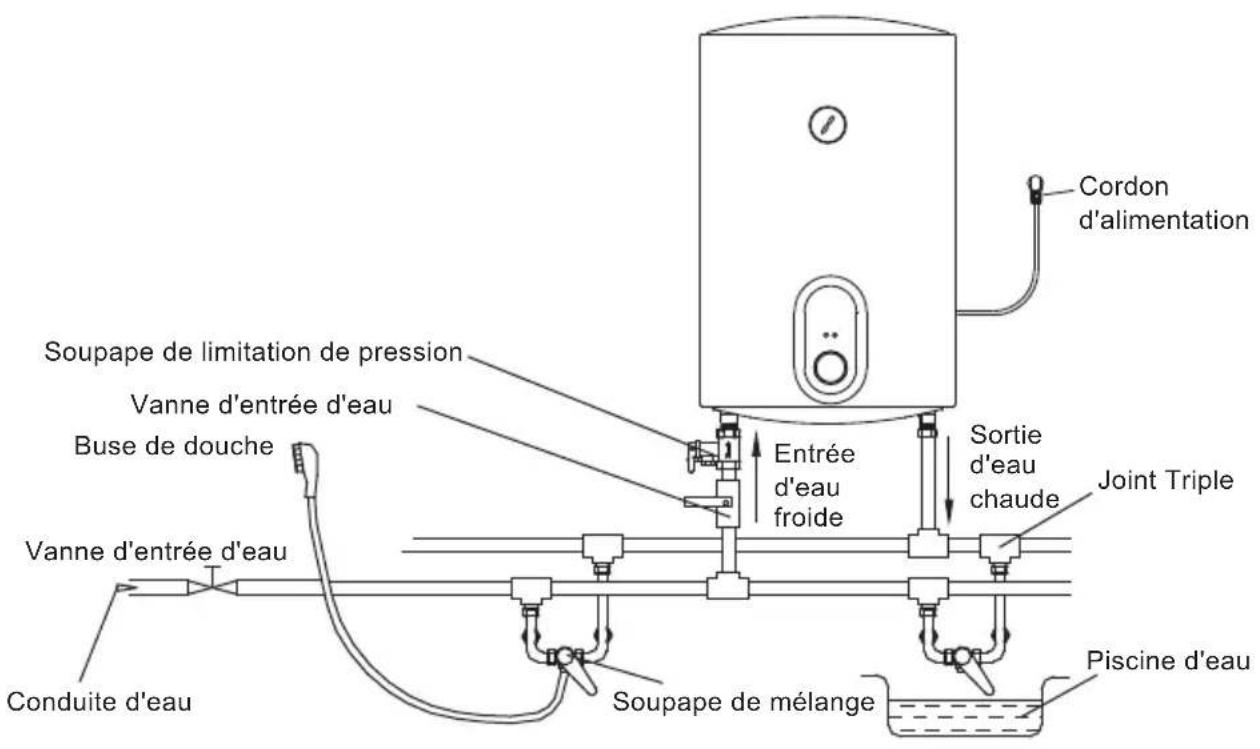

1. Si les utilisateurs souhaitent créer un système d'alimentation multi-voies, reportez-vous à la méthode illustrée à la Fig.5 pour la connexion des pipelines.

Cordon d'alimentation Soupape de limitation de pression Vanne d'entrée d'eau Buse de douche Vanne d'entrée d'eau Conduite d'eau Entrée d'eau froide Sortie d'eau chaude Joint Triple Piscine d'eau Soupape de mélange

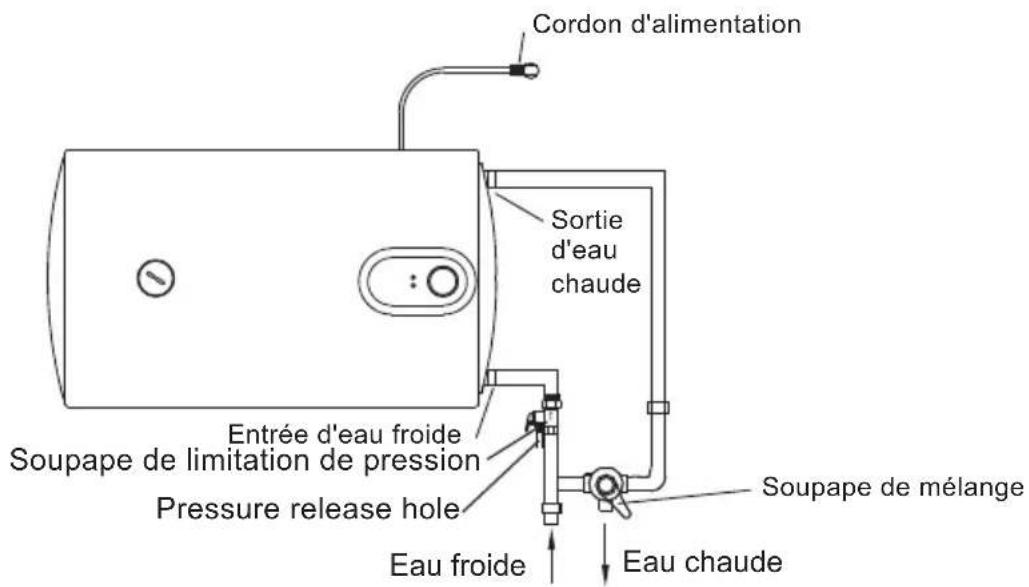

Cordon d'alimentation Sortie d'eau chaude Entrée d'eau froide Soupape de limitation de pression Pressure release hole Eau froide Soupape de mélange Eau chaude

(Fig.5)

Méthode d'utilisation

1. Tout d'abord, ouvrez l'une des soupapes de sortie à la sortie du chauffe-eau, puis, ouvrez la vsoupape d'entrée. Le chauffe-eau électrique commence à être rempli d'eau. Lorsque de l'eau s'écoule normalement de la soupape de sortie, cela signifie que l'appareil de chauffage a été entièrement rempli d'eau et que la suopape de sortie peut être fermée.

Remarque: En fonctionnement normal, la soupape d'entrée doit être réglée sur «ouvert».

1. Insérez la fiche d'alimentation dans la prise, les deux voyants s'allumeront en même temps.

2. Cette machine peut contrôler automatiquement la température. Lorsque la température de l'eau à l'intérieur de la machine a atteint la température réglée (elle est réglée sur 75 °C), elle s'éteint automatiquement et passe à l'état d'isolation thermique; Lorsque la température de l'eau est abaissée jusqu'à un certain point, elle sera automatiquement activée pour rétablir le chauffage et l'utilisation d'eau chaude ne sera pas interrompue. Lorsque le chauffage est éteint automatiquement, l'indicateur de chauffage s'éteint.

3. Fonctionnement de l'unité

HEATHS POWER HIGH 1 2 3

(Fig.7)

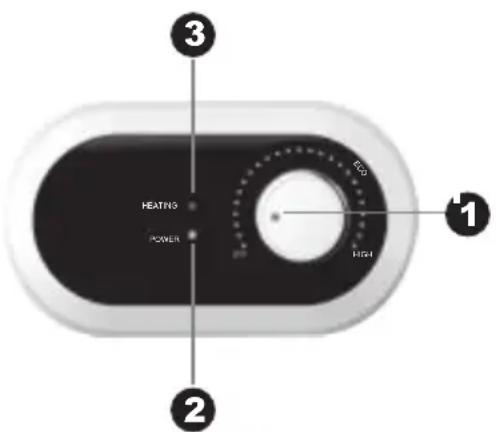

① Bouton «Thermostat», tournez le bouton du thermostat pour régler la température. La température maximale réglée est de 75 °C. Ensuite, le voyant de chauffage s'allume.
② Voyant lumineux «Alimentation», branchez le cordon d'alimentation, le voyant d'alimentation ON s'allumera à la réservation.
③ Voyant «Indicateur de chauffage». Lorsque l'eau est chauffée à la température définie, ce voyant est éteint et le chauffe-eau sera en état d'isolation.

Précautions

1. La prise d'alimentation doit être reliée à la terre de manière fiable. Le courant nominal de la prise ne doit pas être inférieur à 10A. La prise et la fiche doivent rester au sec pour éviter les fuites électriques. Inspectez fréquemment si les fiches sont bien branchées dans la prise. La méthode d'inspection est la suivante: insérez la fiche d'alimentation dans la prise, après une demi-heure d'utilisation, éteignez l'appareil et retirez la fiche, et inspectez la fiche au cas où elle brûlerait la main. Si la température est supérieure à 50 °C, veuillez brancher une autre prise pour éviter que la prise soit endommagée, un incendie ou d'autres accidents du personnel résultent d'un mauvais contact.

2. Pour les endroits ou le mur où l'eau peut éclabousser, la hauteur d'installation de la prise ne doit pas être inférieure à 1,8 m.

3. Le mur contre lequel le chauffe-eau électrique est installé doit pouvoir supporter un poids égal à deux fois le poids de l'appareil de chauffage entièrement rempli d'eau, sans distorsion ou fissure. Sinon, d'autres mesures de renforcement devraient être adoptées.
4. La soupape de sécurité unidirectionnelle fixée à la machine doit être installée sur l'entrée d'eau froide de cette machine (voir Fig.6).
5. Lors de la première utilisation (ou de la première utilisation après la maintenance ou le nettoyage), le chauffage ne peut être allumé tant qu'il n'a pas été complètement rempli d'eau. Lors du remplissage d'eau, au moins une des soupapes de sortie à la sortie du chauffage doit être ouverte pour libérer l'air. Cette soupape peut être fermée après que le chauffage a été (complètement) rempli d'eau.
6. Pendant le chauffage, il peut y avoir des gouttes d'eau qui s'écoulent du trou de décharge de pression de la soupape de sécurité unidirectionnelle. C'est un phénomène normal. S'il y a une fuite d'eau importante, veuillez contacter le personnel de maintenance professionnelle pour réparation. Ce trou de libération de pression ne doit en aucun cas être bloqué; Dans le cas contraire, l'appareil de chauffage peut être endommagé, entraînant même des accidents de sécurité.

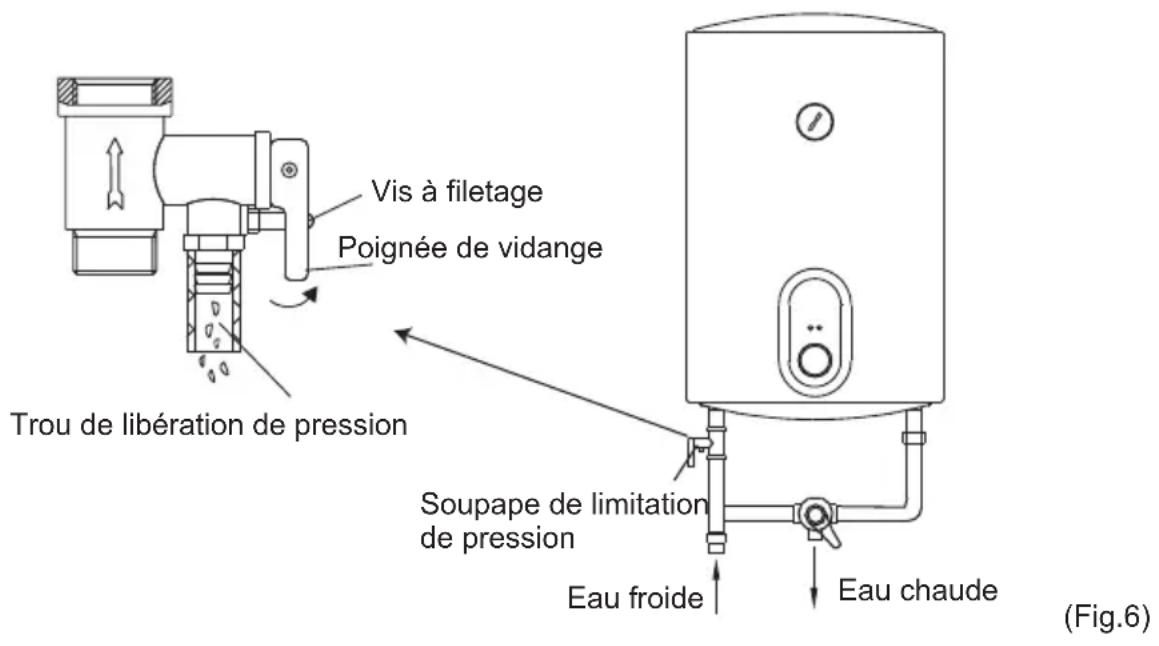

Vis à filetage Poignée de vidange Trou de libération de pression Soupape de limitation de pression Eau froide Eau chaude (Fig.6)

1. Le tuyau de drainage relié au trou de détente doit être incliné vers le bas.

2. Puisque la température de l'eau à l'intérieur du chauffe-eau peut atteindre 75 °C, l'eau chaude ne doit pas être exposée aux personnes lors de son utilisation initiale. Ajustez l'eau à une température raisonnable pour éviter les brûlures.

3. Pour évacuer l'eau à l'intérieur du récipient interne, il est possible de l'évacuer de l'orifice de sortie (vissez la vis filetée de l'orifice de sortie) et de l'évacuez de la soupape de sécurité unidirectionnelle (torsadez le filetage, dévissez la soupape de sécurité unidirectionnelle et soulevez la poignée de vidange vers le haut).

4. Si le cordon d'alimentation flexible est endommagé, le cordon d'alimentation spécial fourni par le fabricant doit être utilisé et remplacé par le personnel de maintenance professionnelle.
5. Si des pièces ou des composants de ce chauffe-eau électrique sont
6. endommagés, veuillez contacter le personnel de maintenance professionnel pour réparation, et utilisez les pièces de rechange spéciales et les composants fournis par notre société.

Maintenance

1. Vérifiez fréquemment la prise et la prise d'alimentation pour vous assurer qu'elles ont un bon contact et qu'elles sont bien mises à la terre sans surchauffe.
2. Si le chauffage ne doit pas être utilisé pendant longtemps, en particulier dans les régions à basse température (inférieures à 0 °C), afin d'éviter que le chauffage ne soit endommagé par le gel de l'eau dans le récipient intérieur, l'eau à l'intérieur l'appareil de chauffage doit être évacué (se reporter à la rubrique 9, Précautions de ce manuel pour la méthode d'évacuation de l'eau à l'intérieur du réservoir intérieur).
3. La dureté de l'eau recommandée pour une performance optimale du chauffe-eau ne doit pas dépasser 120 mg / l de CaCo3 (Calcium Carbon-Ate). En cas de dépassement de cette quantité, il est recommandé d'utiliser des systèmes de décalcification alternatifs (vous pouvez vérifier la dureté de l'eau locale dans l'office des eaux de votre mairie). En cas de défaillance due à la qualité de l'eau, cela ne pas être couvert par la garantie.
4. Pour garantir la durabilité et l'efficacité à long terme de votre chauffe-eau, il est recommandé de nettoyer régulièrement son réservoir interne et les dépôts dans les composants chauffants.
5. Il est également recommandé de vérifier périodiquement l'anode de magnésium (minimum une fois par an ou tous les six mois en fonction de la dureté de l'eau).
6. Si l'anode en magnésium de votre réservoir d'eau est usée en raison des dépôts provenant de la qualité de l'eau, le service après-vente devra la remplacer par une nouvelle. Le coût des matériaux de remplacement de l'anode de magnésium sera couvert dans la période de garantie, cependant, le coût de la main-d'œuvre ou des services pour ce remplacement ne sera pas inclus.
7. Il est recommandé de nettoyer la surface du chauffe-eau avec de l'eau savonneuse, n'utilisez jamais de produits abrasifs ou de solvants.

Traitement d'échecs

SYMPTÔMES LES RAISONS	SUGGESTIONS
Le voyant de chauffage est éteint	Les défaillances du contrôleur de température	Contactez le personnel professionnel pour la réparation
Pas d'eau sortant de la sortie d'eau chaude	1. L'alimentation en eau courante est coupée.2. La pression hydraulique est trop basse.3.La soupape d'admission de l'eau courante n'est pas ouverte.	1. Attende la restauration de l'approvisionnement en eau courante.2.Utilisez à nouveau le chauffage lorsque la pression hydraulique est augmentée.3. Ouvrez la soupape d'admission de l'augmentation.
La température de l'eau est trop élevée.	Les défaillances du système de contrôle de la température.	Contactez le personnel professionnel pour la réparation
Fuite d'eau	Problème d'étanchéité du joint de chaque tuyau.	Scellez les joints

Schéma de câblage

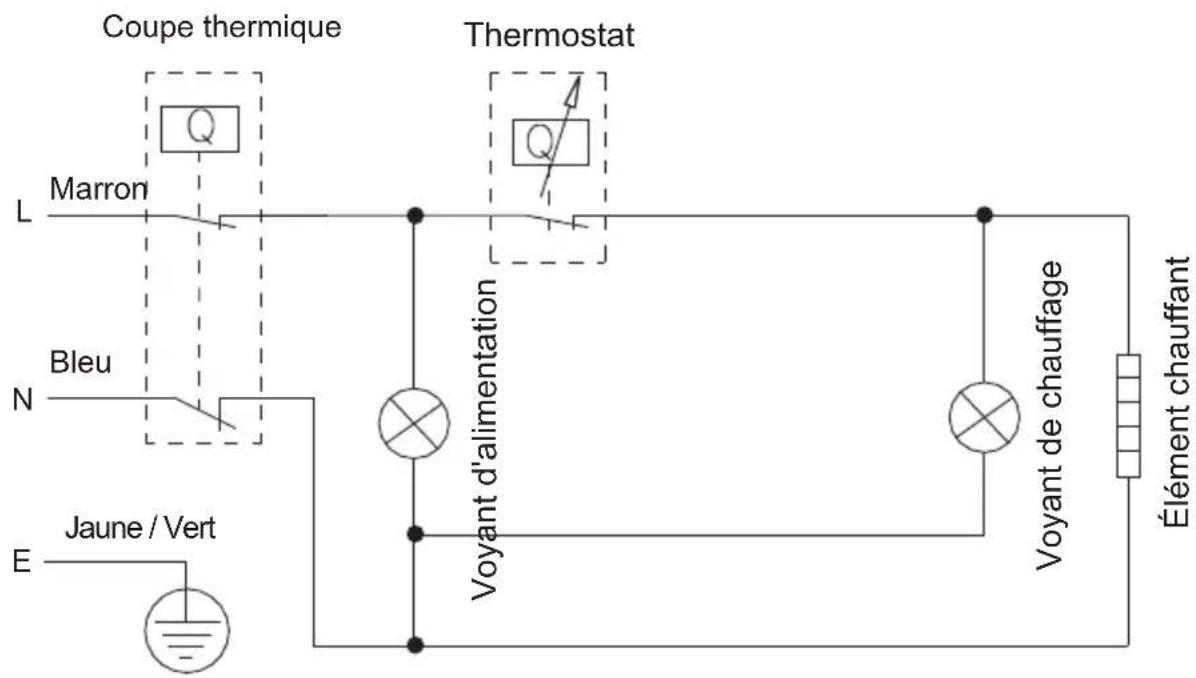

Coupe thermique Thermostat L Marron N Bleu E Jaune / Vert Voyant d'alimentation Voyant de chauffage Élément chauffant

Informations de la production avec la réglementation de l'UE

Le chauffe-eau électrique à accumulation CTRH-50-REV de la société Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M"

Le produit satisfait et répond aux exigences des normes de régulation de commission (n°814/2013) pour les chauffe-eau électriques à accumulation et atteint un rendement énergétique de chauffage de l'eau de ηwh=36%, ce qui correspondent à la classe d'efficacité de chauffage de l'eau "C"

Conformément à Annex II Enercy classes d'efficacité article 1 du règlement Commission (n°812/2013)

L'évaluation du résultat de ce rapport en ce qui concerne la conformité avec le règlement de commission correspondant (n°812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation électrique Qelec, efficacité énergétique du chauffage de l'eau ηwh et eau mitigée à 40 °C (V40)

	Paramètre Valeur		UnitéDescription
Valeur-k	k	0.23
Conformité au contrôle intelligent	smart	0
Facteur de contrôle intelligent	SCF	0
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.485	kWh
Référer l'énergie	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	5.945	kWh
Ratio de correction de référence et d'énergie utile	Q_ef/Q_H2O	0.983	kWh
Consommation quotidienne d'électricité (mesurée)	Q_est\_elec	6.781	kWh
Température de l'eau au début du cycle de mesure 24h	T3	75.3	°C
Température de l'eau au bout du cycle de mesure 24h	T5	74.9	°C
Volume de stockage	M_act	47.3	kg
Volume de stockage	C_act	47.3	L
Consommation quotidienne d'électricité (corrigée)	Q_elec	6.689	kWh
Efficacité énergétique du chauffage de l'eau	_wh	36.0
Consommation annuelle d'électricité	AEC kWh	1426
Classe d'efficacité énergétique du chauffage de l'eau		C
Description			UnitéParamètre V
Température de l'eau sans taraudage	T_set	75	°C
Température moyenne de l'eau de l'eau chaude de sortie	'_p	69.7	°C
Température moyenne de l'eau de l'eau froide d'entrée	_c	10.5	°C
Valeur normalisée de la température moyenne	_p	69.7	°C
Volume qui a délivré de l'eau d'au moins 40°C	V_40exp	34	L
Volume calculé qui a fourni de l'eau chaude d'au moins 40°C	V_40	68	L

Le chauffe-eau électrique à accumulation CTRH-80-REV de la société Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M"

Le produit satisfait et répond aux exigences des normes de régulation de commission (n°814/2013) pour les chauffe-eau électriques à accumulation et atteint un rendement énergétique de chauffage de l'eau de ηwh=36%, ce qui correspondent à la classe d'efficacité de chauffage de l'eau "C"

Conformément à Annex II Enercy classes d'efficacité article 1 du règlement Commission (n°812/2013)

L'évaluation du résultat de ce rapport en ce qui concerne la conformité avec le règlement de commission correspondant (n°812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation électrique Qelec, efficacité énergétique du chauffage de l'eau ηwh et eau mitigée à 40 °C (V40)

	Paramètre Valeur		UnitéDescription
Valeur-k	k	0.23
Conformité au contrôle intelligent	smart	0
Facteur de contrôle intelligent	SCF	0
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.487	kWh
Référer l'énergie	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	5.941	kWh
Ratio de correction de référence et d'énergie utile	Q_ref/Q_H2O	0.984	kWh
Consommation quotidienne d'électricité (mesurée)	Q_est\_elec	7.986	kWh
Température de l'eau au début du cycle de mesure 24h	T3	60.9	°C
Température de l'eau au bout du cycle de mesure 24h	T5	59.8	°C
Volume de stockage	M_act	73.6	kg
Volume de stockage	C_act	73.6	L
Consommation quotidienne d'électricité (corrigée)	Q_elec	6.692	kWh
Efficacité énergétique du chauffage de l'eau	n_wh	36.0
Consommation annuelle d'électricité	AEC kWh	1427
Classe d'efficacité énergétique du chauffage de l'eau		C
Description			UnitéParamètre
Température de l'eau sans taraudage	T_set	60	°C
Température moyenne de l'eau de l'eau chaude de sortie	'_p	59.4	°C
Température moyenne de l'eau de l'eau froide d'entrée	_c	10.4	°C
Valeur normalisée de la température moyenne	_p	59.4	°C
Volume qui a délivré de l'eau d'au moins 40°C	V_40exp	60	L
Volume calculé qui a fourni de l'eau chaude d'au moins 40°C	V_40	91	L

DESCRIPTION DE L'ANNEXE I

(1) nom du fournisseur ou marque de commerce
(2) l'identifiant du modèle du fournisseur
(3) le profil de charge déclaré, exprimé par la lettre appropriée et l'utilisation typique conformément au tableau 3 de l'annexe VII
(4) la classe d'efficacité énergétique du chauffage de l'eau du modèle, déterminée conformément au point 1 de l'annexe II
(5) l'efficacité énergétique du chauffage de l'eau en%, arrondie à l'entier le plus proche
(6) la consommation annuelle d'électricité en KWh en termes d'énergie finale et / ou la consommation annuelle de carburant en GJ en termes de GCV, arrondie à l'entier le plus proche et calculée conformément au point 4 de l'annexe VIII
(7) les réglages de température du thermostat du chauffe-eau, tel que mis sur le marché
(8) la consommation quotidienne d'électricité Q elec en KWh, arrondie à trois décimales
(9) le profil de charge déclaré, exprimé par la lettre appropriée conformément au tableau 1 de l'annexe présente
(10) l'eau mélangée à 40 °C V40 en litres, arrondie à l'entier le plus proche
(11) la température maximale du thermostat
(12) «mode hors boîte»: l'état, le réglage ou le mode de fonctionnement standard défini par le fabricant au niveau de l'usine pour être actif immédiatement après l'installation de l'appareil, adapté à une utilisation normale par l'utilisateur final selon le schéma de prélèvement d'eau pour lequel le produit a été conçu et mis sur le marché
(13) l'efficacité énergétique du chauffage de l'eau en%, arrondie à la première décimale
(14) Toutes les précautions spécifiques pour le montage, l'installation et la maintenance sont décrites dans les instructions d'utilisation et d'installation. Lisez et suivez les instructions d'utilisation et d'installation.
(15) Toutes les données incluses dans les informations sur les produits ont été déterminées en appliquant les spécifications des directives européennes pertinentes. Les différences par rapport aux informations sur le produit énumérées ailleurs peuvent entraîner des conditions de test différentes. Seules les données contenues dans les informations sur ce produit sont applicables et valides.
