MANUAL DE UTILIZADOR CTRH80REV CATA

Manual de Instruções

Para o Modelo: CTRH-50-REV

CTRH-80-REV

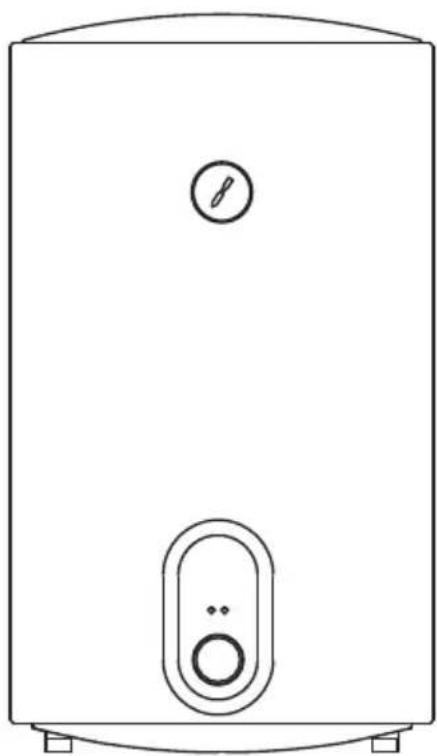

O diagrama acima é apenas para referência.

Assuma a aparência do produto real como a aparência padrão.

Agradecemos a seleção do nosso termoacumulador elétrico. Por favor leia atentamente este manual antes de utilizar o equipamento e observe corretamente todos os métodos de instalação e uso para um excelente desempenho do seu termoacumulador.

Advertência especial

• Antes de instalar este termoacumulador, verifique e confirme se o elétrodo de terra está corretamente ligado à terra, sem eletricidade. Caso não esteja, este equipamento não pode ser instalado nem utilizado.
• Não utilize tomadas móveis.
• A má instalação e a utilização incorreta deste termoacumulador podem resultar em graves danos pessoais e materiais.

Conteúdo

• Características do produto....(1)
• Especificações.... (2)
• Breve introdução da estrutura do produto.... (2)
• Métodos de instalação.... (2)
• Utilização...... (5)
• Precauções.... (7)
• Manutenção....(8)
• Falhas e solução.... (9)
• Esquema elétrico.... (9)
• Informação de produto segundo a Regulamentação EU ......(10)

Característico produto

1. Controlo completamente automático: adição automática de água fria, aquecimento automático.
2. Proteção de segurança fiável: múltiplos dispositivos de segurança, como proteção de temperatura extra, fuga de eletricidade, pressão hidráulica muito alta, etc.
3. Depósito interior em esmalte de longa duração: fabricado com a técnica avançada de esmalte do método eletrostático seco, à prova de corrosão, resistente à incrustação e prevenção de fugas.
4. Tubagem de aquecimento projetada com baixa carga térmica: seguro e fiável.
5. Provido de equipamentos duráveis resistentes à corrosão e incrusta-ção.
6. Espuma integral de uretano: bom isolamento térmico, eficiência energética e poupança de energia.
7. Controlador de temperatura: controlo preciso e fiável da temperatura.
8. O intervalo de regulação da temperatura é de 30 a 75°C.
9. Funcionamento simples e fácil.

Especificações

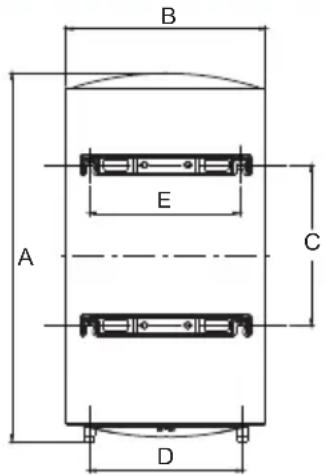

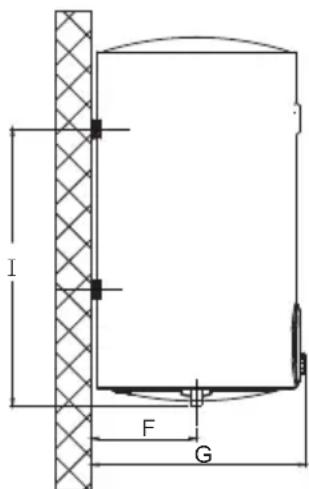

Breve introdução da estrutura do produto

B E A C D

I F G

Métodos de instalação

Nota: Para instalar este termoacumulador elétrico, por favor utilize somente os acessórios fornecidos. Este só pode ser colocado no suporte após confirmar que está firme e seguro. Caso contrário, o termoacumulador pode cair da parede, resultando em danos graves quer no equipamento quer em pessoas.

Ao determinar a posição do orifício do parafuso, assegure-se que não há um intervalo inferior a 0.2m no lado direito do termoacumulador, para facilitar a sua manutenção caso seja necessário.

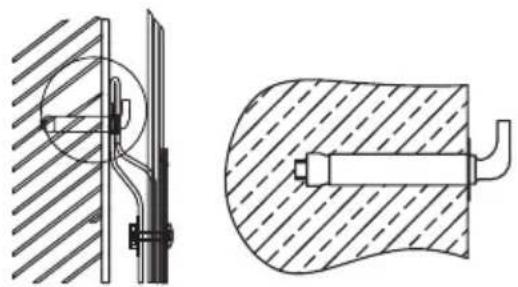

1.Instalação da máquina principal

1.1 Este termoacumulador elétrico de água deve ser instalado numa parede sólida. Se a resistência da parede não suportar a carga igual a duas vezes o peso total do termoacumulador cheio de água, é necessário instalar um suporte especial.

1.2 Depois de selecionar o local adequado, determine as posições dos orificios para a colocação dos parafusos. Com uma broca realize os orificios adequados à dimensão dos parafusos. Insira os parafusos e aparafuse como indicado na Fig.2. De seguida, coloque o termoacumulador.

1.3 Instale na parede a tomada, cujos requisitos são 250V/10A, monofásico, três eléctrodos. Recomenda-se que a tomada fique localizada à direita em cima do termoacumulador. A altura da tomada ao solo não deve ser menor que 1.8m (Fig.3)

L Castanho E (Amarelo/Verde) N (Azul) ≥1.8m

(Fig.3)

1.4 Se o compartimento for demasiado pequeno, o termoacumulador pode ser instalado noutro local desde que não esteja exposto ao sol e à chuva. No entanto, de modo a reduzir as perdas de calor na tubagem, é conveniente que o termoacumulador esteja o mais perto possível do local onde se vai utilizar a água.

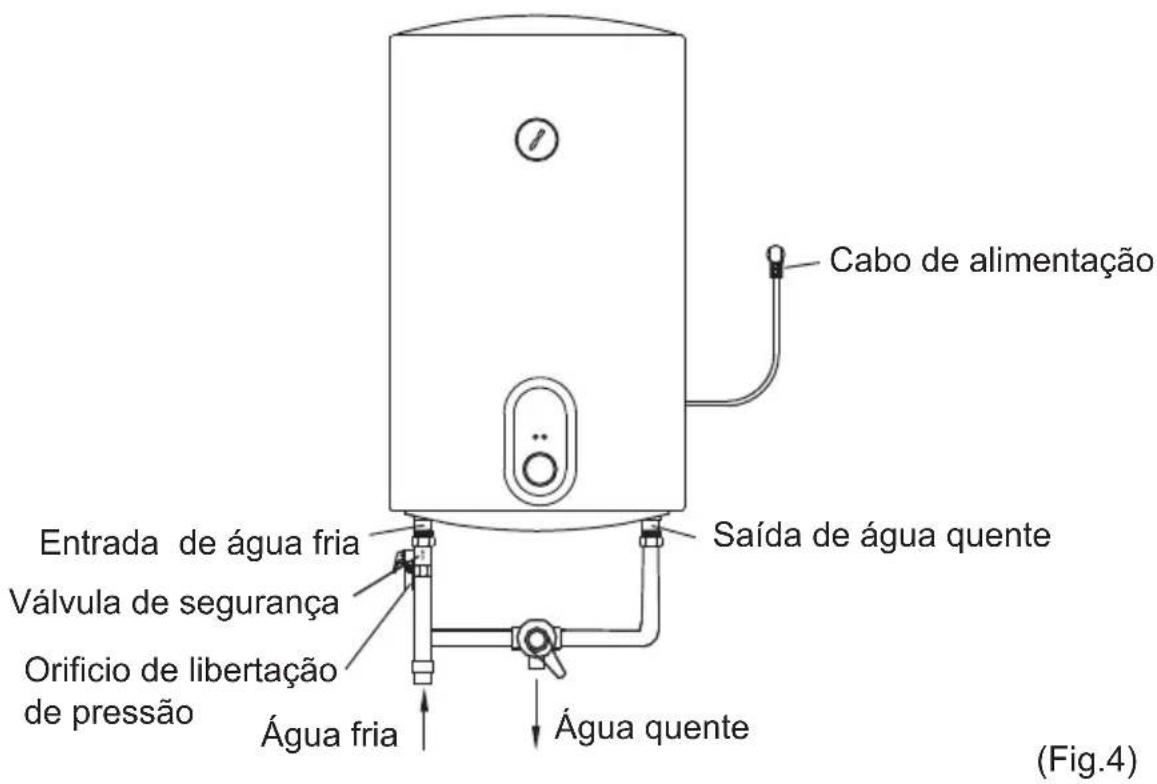

2. Ligação da tubagem

2.1 A dimensão da tubagem é de G 12

2.2 Válvula de segurança de uma via: instale a válvula de segurança na entrada de água do equipamento (Atenção: manter os tubos flexíveis de descarga de água da válvula de segurança inclinados para baixo e para a atmosfera).

2.3 De modo a prevenir fugas ao ligar os tubos, as juntas de borracha fornecidas com o termoacumulador têm de ser adicionadas no final dos tubos (Fig.4)

2.4 Se o utilizador quiser efetuar um sistema de fornecimento múltiplo, por favor observe o quadro seguinte (Fig.5).

Cabo de alimentação Saída de água quente Entrada de água fria Válvula de segurança Orifício de libertação de pressão Água fria Água quente (Fig.4)

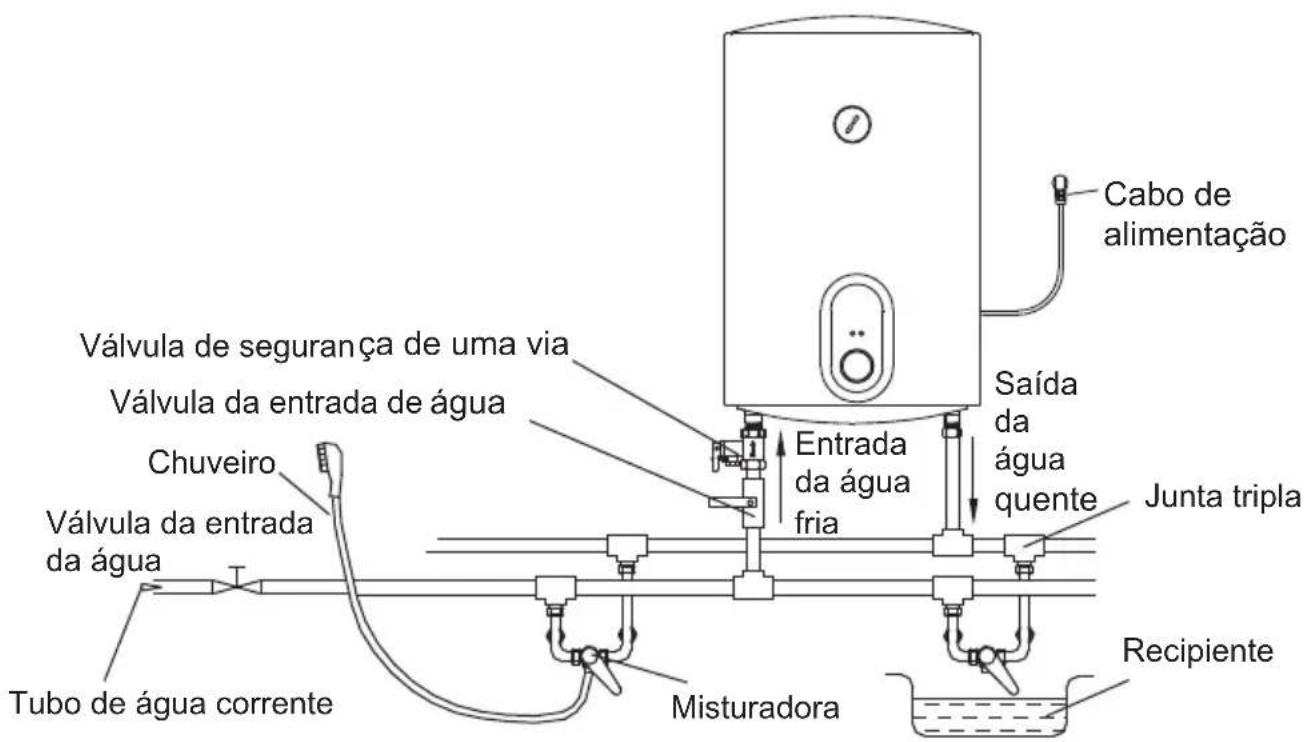

Cabo de alimentação Válvula de segurança de uma via Válvula da entrada de água Chuveiro Válvula da entrada da água Tubo de água corrente Entrada da água fria Saída da água quente Junta tripla Recipiente Misturadora

(Fig.5)

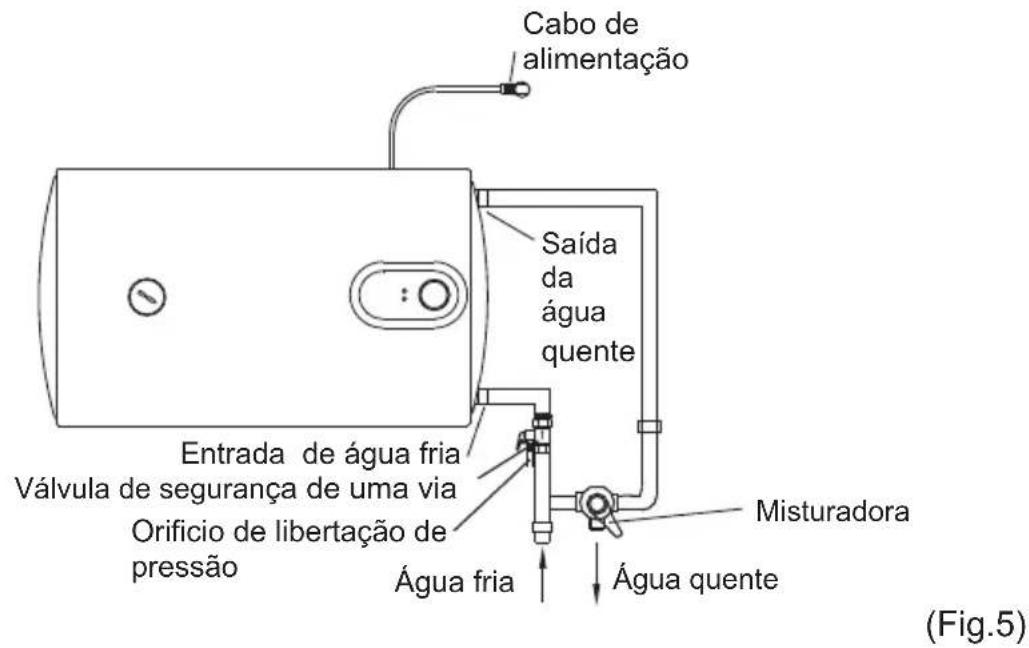

Cabo de alimentação Saída da água quente Entrada de água fria Válvula de segurança de uma via Orifício de libertação de pressão Água fria Misturadora Água quente (Fig.5)

Utilização

1. Em primeiro lugar abra uma das válvulas da saída de água do termoacumulador, de seguida abra a válvula de entrada de água. O termoacumulador começa a encher com água. Quando a água sair normalmente através da válvula de saída, indica que o termoacumulador está completamente cheio e a válvula de saída pode ser fechada.

NOTA: Durante o funcionamento normal, a válvula de entrada de água deve estar em posição de aberta.

1. Insira a ficha na tomada, os dois indicadores luminosos acendem.
2. Este termoacumulador controla automaticamente a temperatura. Quando a temperatura da água no interior alcança a temperatura estabelecida (75°C), desliga-se automaticamente e passará ao estado de isolamento térmico. Quando a temperatura da água diminui, liga-se automaticamente para restaurar o aquecimento e não suspender o fornecimento de água quente. Quando a resistência desligar, o indicador de funcionamento também se desligará.

4. Operação da Unidade

① Botão "Termostato", gire o botão do termostato para ajustar a temperatura. A temperatura máxima definida é de 75 °C. Em seguida, a luz indicadora de aquecimento acende.
② "Energia" luz indicadora, conecte a energia, a luz indicadora de energia vai ligar.
③ Luz "indicador de aquecimento". Quando a água é aquecida à temperatura definida, esta luz indicadora desliga e o aquecedor de água fica em estado de isolamento.

Precauções

1. A tomada deve estar ligada à terra corretamente. A corrente nominal não deve ser inferior a 10A. Quer a tomada, quer a ficha devem ser mantidas secas de modo a prevenir fugas elétricas. Verifique periodicamente se há bom contacto entre a tomada e a ficha. O método de inspeção é o seguinte: insira a ficha na tomada, decorrida meia hora, desligue o termoacumulador e verifique se a ficha está muito quente. Em caso afirmativo (superior a 50°C) ligue a outra tomada pois pode resultar em danos pessoais ou materiais devido a um mau contacto.

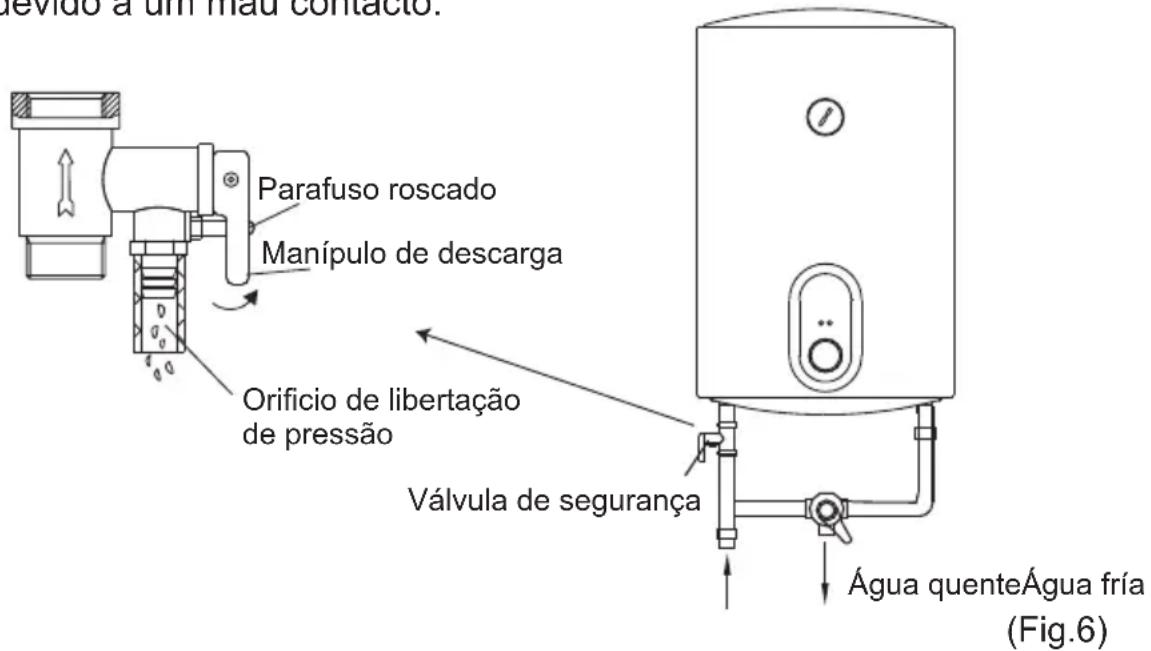

devido a um mad contacto. Parafuso roscado Manípulo de descarga Orificio de libertação de pressão Válvula de segurança Água quente Água fría (Fig.6)

1. Nos locais ou paredes onde a água pode salpicar, a altura da instalação da tomada não deve ser inferior a 1.80m.
2. A parede onde o termoacumulador vai ser instalado deverá ter condições para suportar a carga mais que duas vezes o termoacumulador cheio com água, sem deformações e fissuras. Caso contrário, deverão ser adotadas outras medidas de reforço.
3. A válvula de segurança de uma via deve ser instalada à entrada de água fria do termoacumulador (ver Fig.6)
4. Na primeira utilização (ou se está utilizar após a limpeza ou manutenção), o termoacumulador não pode ser ligado até estar completamente cheio de água. Ao encher a água, pelo menos uma das válvulas de saída deve estar aberta para a saída de ar. Esta válvula pode ser fechada após o termoacumulador estar cheio de água.

5. Durante o aquecimento poderão ser libertadas gotas de água através do orifício de libertação de pressão da válvula de segurança. Trata-se de um fenómeno normal. Caso saia muita água, contacte um técnico qualificado. Este orifício não deve ser bloqueado em nenhuma circunstância, caso contrário o termoacumulador pode danificar-se resultando em acidentes.

6. O tubo de descarga ligado ao orifício de libertação da pressão deve estar orientado para baixo.

7. Dado que a temperatura da água interior no termoacumulador poder alcançar os 75°C, não a oriente inicialmente para o corpo. Regule para uma temperatura adequada para evitar queimaduras.
8. Quando drenar a água do tanque interior, pode ser através da saída (desenrosque a porca da válvula de segurança e eleve o manipulo para cima).
9. Se o cabo de alimentação estiver danificado, este deve ser substituído apenas por um técnico qualificado.
10. Se qualquer parte ou componente deste termoacumulador estiver danificado, contacte por favor o nosso Serviço de Assistência Técnica e utilize apenas peças sobressalentes originais da marca.

Manutenção

1. Verifique frequentemente a tomada e a ficha de alimentação de modo a garantir que têm um bom contacto, que têm uma boa ligação à terra éque não há sobreaquecimentos.
2. Se o termoacumulador não for utilizado por um longo período de tempo, especialmente em regiões com temperaturas baixas (inferior a 0°C), de modo a prevenir danos devido à congelação da água no interior do tanque, a água deve ser drenada do seu interior.
3. O nível de dureza da água recomendada para um correto funcionamento do termoacumulador, esta não deve exceder os 120mg/l de CaCo3. Em caso de valores superiores, recomenda-se a utilização de descalcifica-dores (pode consultar a dureza da água junto da companhia de água da sua cidade). Qualquer falha devido a depósitos originados por uma má qualidade da água, não será abrangida pela garantia..
4. De modo a garantir que o termoacumulador funcione eficientemente a longo prazo, sugerimos que limpe periodicamente o tanque interior e os depósitos dos componentes do aquecimento elétrico deste termoacumulá dor.
5. Do mesmo modo sugerimos que verifique periodicamente os materiais de proteção do ânodo (no mínimo uma ver por ano, sendo recomendável a cada seis meses, caso o nível de dureza da água seja muito elevado). Caso seja necessário substitua os materiais danificados.

6. Se o ânodo de magnésio dotermoacumulador estiver desgastado ou deteriorado, este deve ser substituído pelo nosso serviço de Assistência Técnica.

7. A limpeza exterior do termoacumulador deve ser efetuada com água e sabão. Em caso algum deverá utilizar produtos abrasivos ou solventes.

Falhas e solução

Falha Causa Solução
O indicador do aquecimento está desativado	Falha no controlador da temperatura	Contacte um técnico qualificado para a reparação
Não sai água da saída de água quente	1. Não há água da rede2. A pressão hidráulica é demasiado baixa3. A válvula de entrada de água não está aberta	1. Aguarde o regresso do fornecimento de água2. Utilize o termoacumulador quando a pressão aumentar3. Abra a válvula de entrada de água
A temperatura da água é demasiado alta	Falha no sistema de controlo da temperatura	Contacte um técnico qualificado para a reparação
Fuga de água Problemas de vedação nas juntas da tubagem		Vede as juntas corretamente

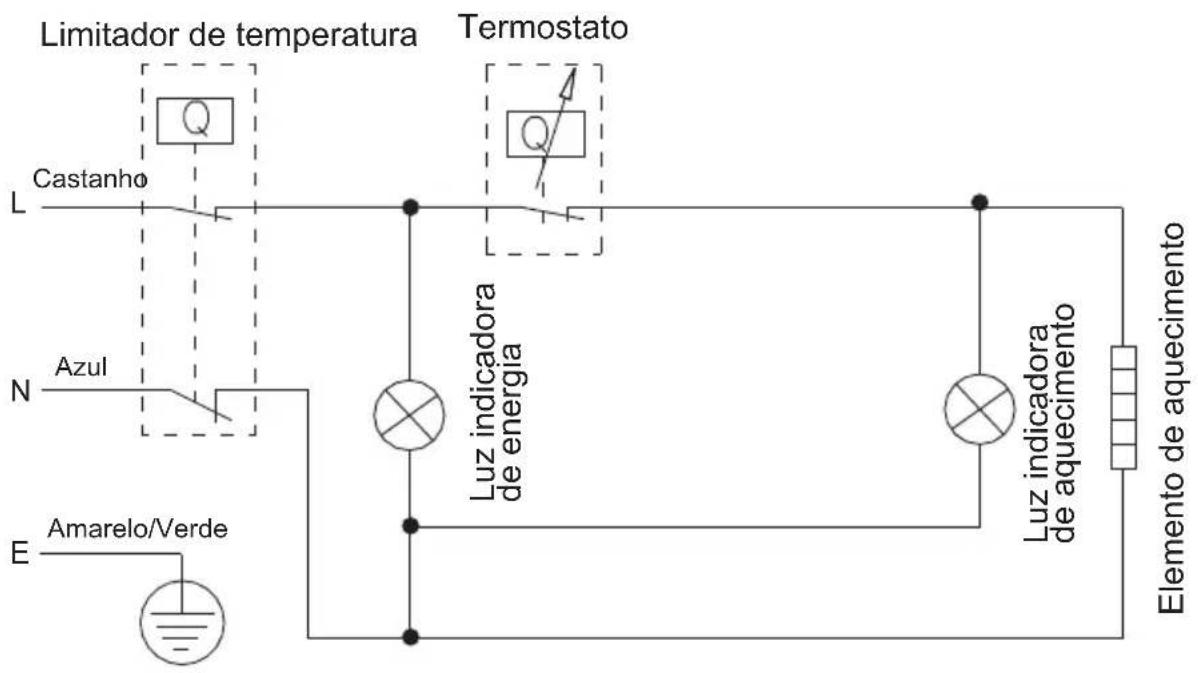

Esquema elétrico

Limitador de temperatura Castanho L N Azul E Amarelo/Verde Termostato Luz indicadora de energia Luz indicadora de aquecimento Elemento de aquecimento

Informação de produto segundo a Regulamentação EU

O termoacumulador CTRH-50-REV da empresa Cata Electrodomésticos S.L. foi testado com um perfil de carga declarado “M”

O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de _wh=36%

Qque corresponde à classe de eficiência de aquecimento de água “C” de acordo com o anexo II Classes de Eficiência Energética, artigo 1 do regulamento (No 812/2013)

A avaliação dos resultados deste relatório com respeito à conformidade com o Regulamento da Comissão relacionados (No 812/2013 e 814/2019) é apenas parte de uma avaliação de conformidade para alcançar o rótulo ERP.

O consumo de eletricidade Q_elec , Eficiência energética do termoacumulador _wh e mistura de água a 40°C (V40)

Descrição			Unidade Parâmete
Valor k	k	0.23
Conformidade do controlo inteligente	smart	0
Fator de controlo inteligente	SCF	0
Coeficiente de conversão	CC	2.5
Fator de correção ambiente	Q_cor	-0.485	kWh
Energia de referência	Q_ref	5.845	kWh
Conteúdo de energia útil	Q_H2O	5.945	kWh
Rácio de correção de Energia Referência/útil	Q_ref/Q_H2O	0.983	kWh
Consumo diário de eletricidade (medido)	Q_test\_elec	6.781	kWh
Temperatura da água no início do ciclo de medição de 24h	T3	75.3	°C
Temperatura da água no final do ciclo de medição de 24h	T5	74.9	°C
Volume de armazenamento	M_act	47.3	kg
Volume de armazenamento	C_act	47.3	L
Consumo diário de eletricidade (corrigido)	Q_elec	6.689	kWh
Eficiência energética do termoacumulador	n_wh	36.0
Consumo anual de eletricidade	AEC kWh	1426
Classe de eficiência energética		C
Temperatura da água, sem retirada de água	T_set	75	°C
Temperatura média da água na saída de água quente	'_p	69.7	°C
Temperatura média da água na entrada de água fria	_c	10.5	°C
Valor normalizado da temperatura média	_p	69.7	°C
Volume de água entregue com pelo menos 40°C	V_40exp	34	L
Volume calculado de água quente entregue com pelo menos 40°C	V_40	68	L

O termoacumulador CTRH-80-REV da empresa Cata Electrodomésticos S.L. foi testado com um perfil de carga declarado “M”

O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de _wh = 36%

Qque corresponde à classe de eficiência de aquecimento de água “C” de acordo com o anexo II Classes de Eficiência Energética, artigo 1 do regulamento (No 812/2013)

A avaliação dos resultados deste relatório com respeito à conformidade com o Regulamento da Comissão relacionados (No 812/2013 e 814/2019) é apenas parte de uma avaliação de conformidade para alcançar o rótulo ERP.

O consumo de eletricidade Q_elec , Eficiência energética do termoacumulador _wh e mistura de água a 40°C (V40)

Descrição			UnidadePa
Valor k	k	0.23
Conformidade do controlo inteligente	smart	0
Fator de controlo inteligente	SCF	0
Coeficiente de conversão	CC	2.5
Fator de correção ambiente	Q_cor	-0.487	kWh
Energia de referência	Q_ref	5.845	kWh
Conteúdo de energia útil	Q_H2O	5.941	kWh
Rácio de correção de Energia Referência/útil	Q_ref/Q_H2O	0.984	kWh
Consumo diário de eletricidade (medido)	Q_est\_elec	7.986	kWh
Temperatura da água no início do ciclo de medição de 24h	T3	60.9	°C
Temperatura da água no final do ciclo de medição de 24h	T5	59.8	°C
Volume de armazenamento	M_act	73.6	kg
Volume de armazenamento	C_act	73.6	L
Consumo diário de eletricidade (corrigido)	Q_elec	6.692	kWh
Eficiência energética do termoacumulador	η_wh	36.0
Consumo anual de eletricidade	AEC kWh	1427
Classe de eficiência energética		C
Temperatura da água, sem retirada de água	T_set	60	°C
Temperatura média da água na saída de água quente	θ'_p	59.4	°C
Temperatura média da água na entrada de água fria	θ_c	10.4	°C
Valor normalizado da temperatura média	θ_p	59.4	°C
Volume de água entregue com pelo menos 40°C	V_40exp	60	L
Volume calculado de água quente entregue com pelo menos 40°C	V_40	91	L

DESCRIÇÃO ANEXO I

(1) Nome ou marca comercial do fornecedor.
(2) Identificador do modelo do fornecedor.
(3) O perfil de carga declarado, expressa pela letra correspondente e uso típico de acordo com o quadro 3 do anexo VII.
(4) A classe de eficiência energética do termoacumuladores do modelo, determinada em conformidade com o ponto 1 do anexo II
(5) A eficiência energética do termoacumulador em %, arredondada para o número inteiro mais próximo.
(6) O consumo anual de eletricidade em kWh em termos de energia final e/ou consumo anual de combustível em GJ em termos de GCV, arredondado para o número inteiro mais próximo e calculado de acordo com o ponto 4 do anexo VIII.
(7) Os ajustes de temperatura do termostato do termoacumulador, de acordo como se coloca no mercado.
(8) O consumo elétrico diário Q elec em kWh, arredondado à terceira casa decimal.
(9) O perfil de carga declarado, expresso pela letra apropriada do acordo com o quadro 1 do presente anexo
(10) A água misturada a 40°C V40 em litros, arredondada para o número inteiro mais próximo.
(11) A temperatura máxima do termostato.
(12) O modo “fora da caixa” é a condição padrão de funcionamento, o fabricante estabelece assim um nível da fábrica, o qual é imediatamente ativado após a instalação do aparelho, adequada para o uso normal pelo consumidor final, em conformidade com o padrão de água para o qual o produto foi concebido e colocado no mercado.
(13) a eficiência energética do termoacumulador η wh em %, arredondada para uma casa decimal;
(14) Todas as precauções específicas de montagem, instalação e manutenção descritas nas instruções de utilização e instalação. Leia e siga as instruções de uso e instalação.
(15) Todos os dados incluídos na informação do produto foram determinados através da aplicação de especificações das diretivas europeias pertinentes. As diferenças de informação sobres os produtos referidos podem ser motivo de diferentes condições de testes. Apenas os dados contidos nesta informação do produto são válidos e estão em vigor.
