MODE D'EMPLOI SF40RV11 ELRO

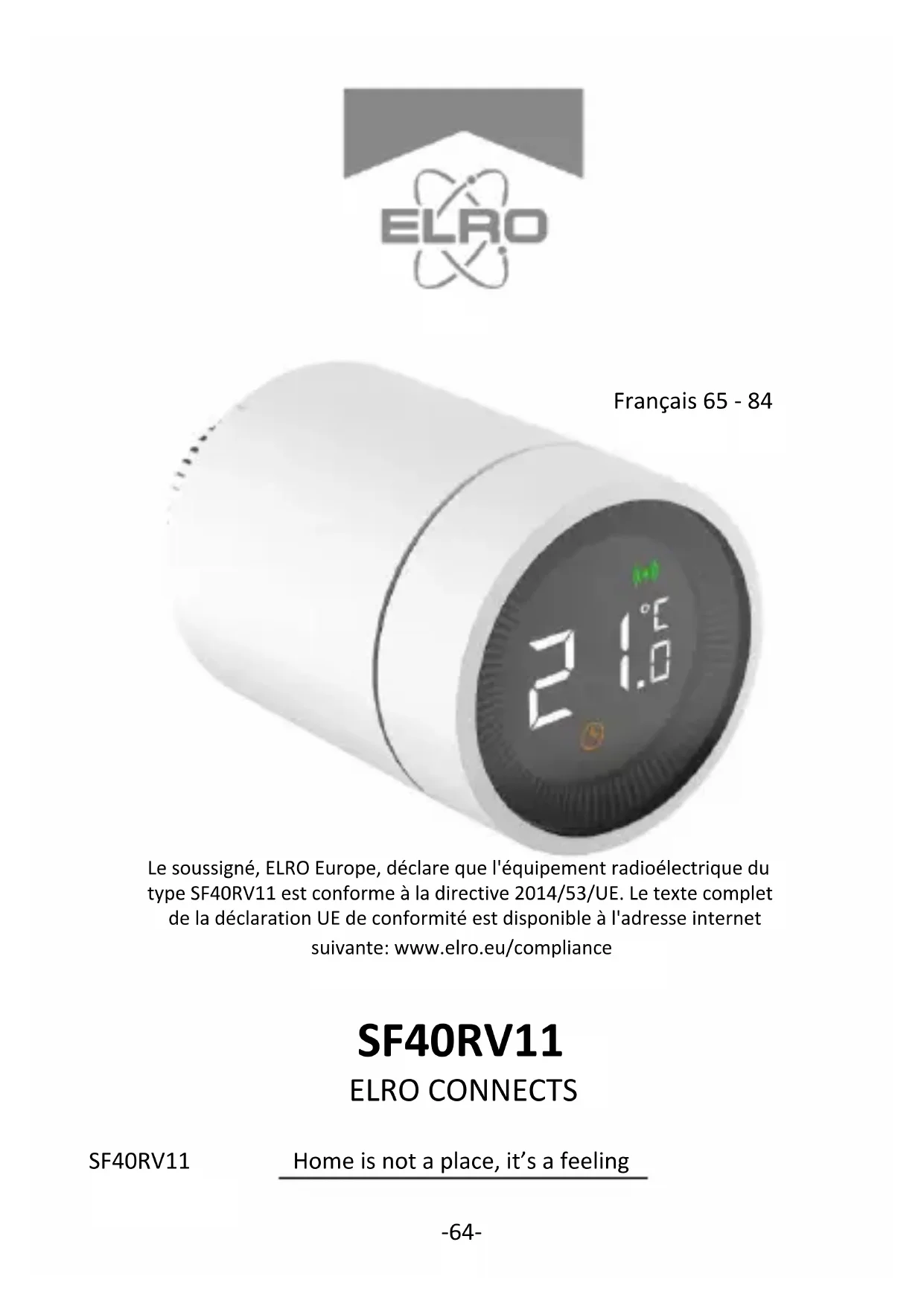

Le soussigné, ELRO Europe, déclare que l'équipement radioélectrique du type SF40RV11 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.elro.eu/compliance SF40RV11 ELRO CONNECTS SF40RV11 Home is not a place, it’s a feeling-65- Vue d'ensemble Félicitations pour votre achat du SF40RV. Avec cette vanne de radiateur intelligente, vous avez un contrôle total sur le chauffage de votre maison et même à distance. L'appareil est facile à connecter à votre système ELRO Smart Home. Explication du produit Caractéristiques

• Différents modes : Mode automatique, mode manuel et mode antigel.

• La température peut être réglée de 5 à 30℃.

• Le bouton du radiateur est doté d'un écran LCD avec de grands symboles, ce qui le rend facile à lire.

• La durée de vie de la batterie est de 2 ans.

• Protocole sans fil sécurisé, fiable et facile.

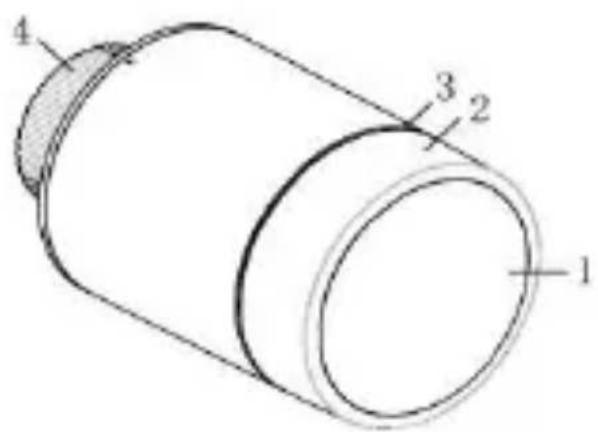

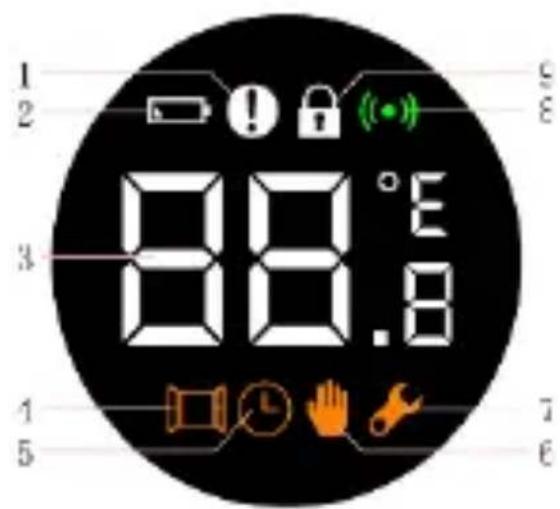

• La portée sans fil est de 80 m. Explication de l'affichage et de la vanne du radiateur

Bouton Presse : mode d'installation Tourner : Ajuster la température

Anneau de montage pour le radiateur-66-

Tension faible de la batterie

Détection des fenêtres

Installation d'une vanne de radiateur Installation de la batterie

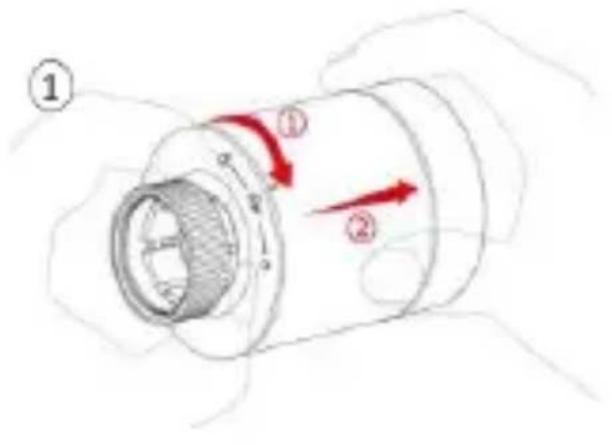

1. Dévissez et sortez l'arrière.

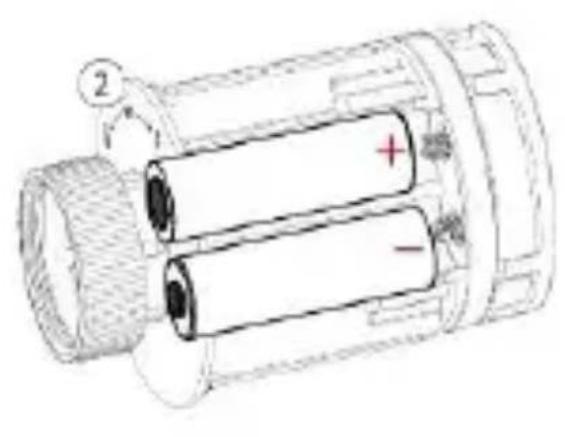

2. Insérez les piles en respectant la polarité. (2 piles alcalines AA, notez

que vous ne pouvez pas utiliser de piles rechargeables).

3. Après avoir inséré les piles, la température actuelle s'affiche et le

symbole d'installation apparaît.

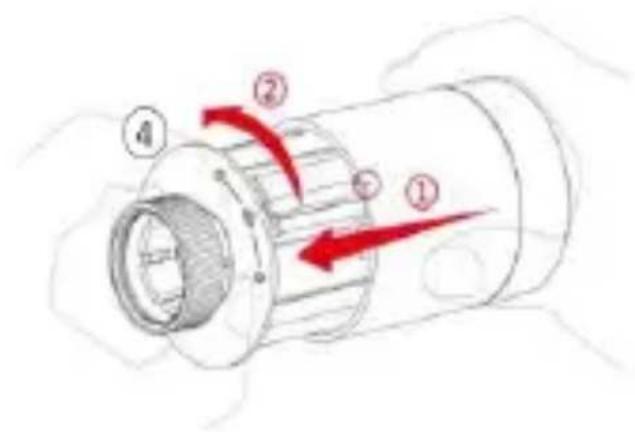

4. Revissez maintenant le bouchon. Assurez-vous que le mot TOP à

l'arrière correspond à la ligne avant de le visser.-67--68- Installation sur le chauffage Tout d'abord, vous devez vous assurer que le bouton de radiateur est adapté à votre système de chauffage. La taille standard des robinets d'arrêt thermostatiques est M30x1,5. C'est la taille de la rondelle du SF40RV11. Pour le savoir, vérifiez la marque de votre robinet thermostatique. Vous pouvez ensuite rechercher les dimensions sur internet. Si le bouton de radiateur ne s'adapte pas à votre vanne, nous vous recommandons de commander un adaptateur pour convertir votre vanne en M30x1.5. Vous pouvez utiliser le bouton de votre thermostat en quelques étapes seulement. Une fois le thermostat installé, il sera automatiquement en mode manuel.

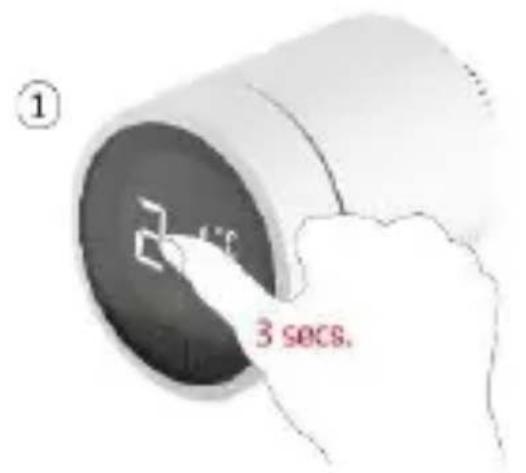

1. Pour installer le bouton du radiateur sur l'appareil, appuyez sur

l'écran du bouton du radiateur pendant 3 secondes.

2. Enfin, un écran contenant F11 apparaît et le voyant de l'installation

commence à clignoter. En même temps, le bouton du thermostat vibre légèrement.

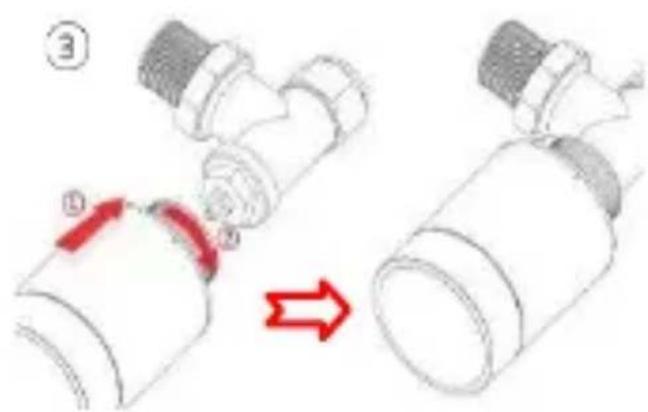

3. Le thermostat est maintenant prêt à être vissé sur l'appareil de

chauffage. Tournez-le avec l'anneau de montage sur le chauffage et assurez-vous que l'écran est tourné dans le bon sens.

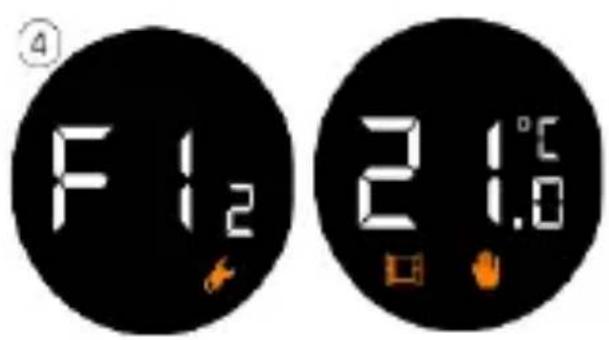

4. Appuyez à nouveau sur le bouton du radiateur et F12 s'affiche.

Après environ 10 secondes, l'icône d'installation disparaît et la température actuelle s'affiche. L'installation est maintenant terminée.-69-

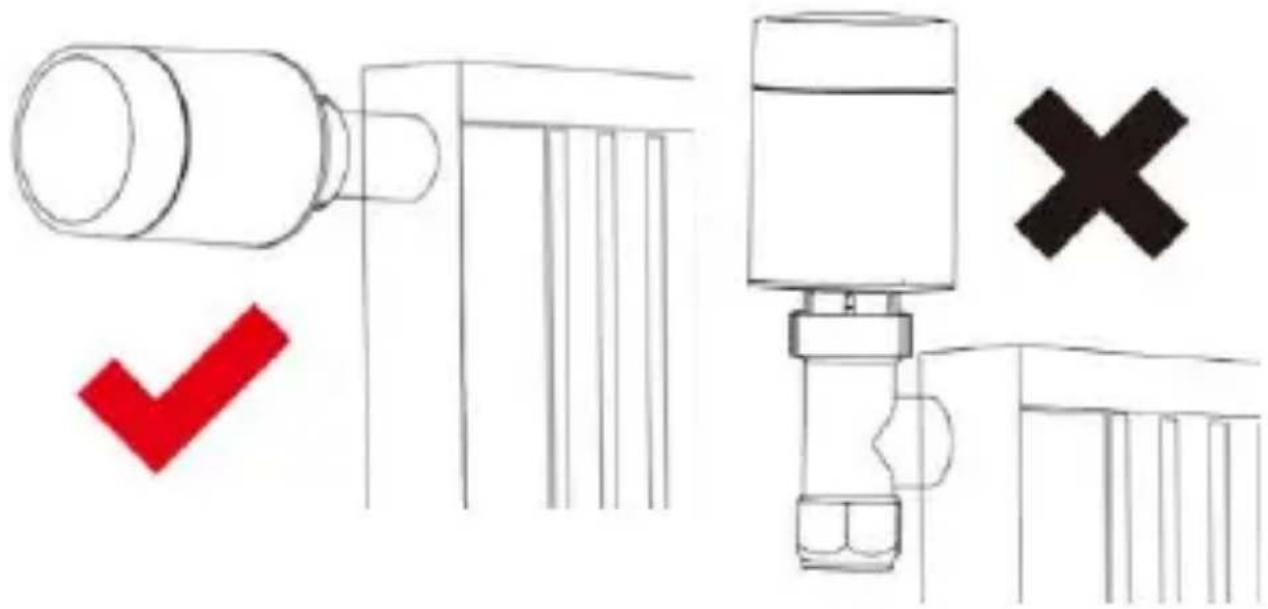

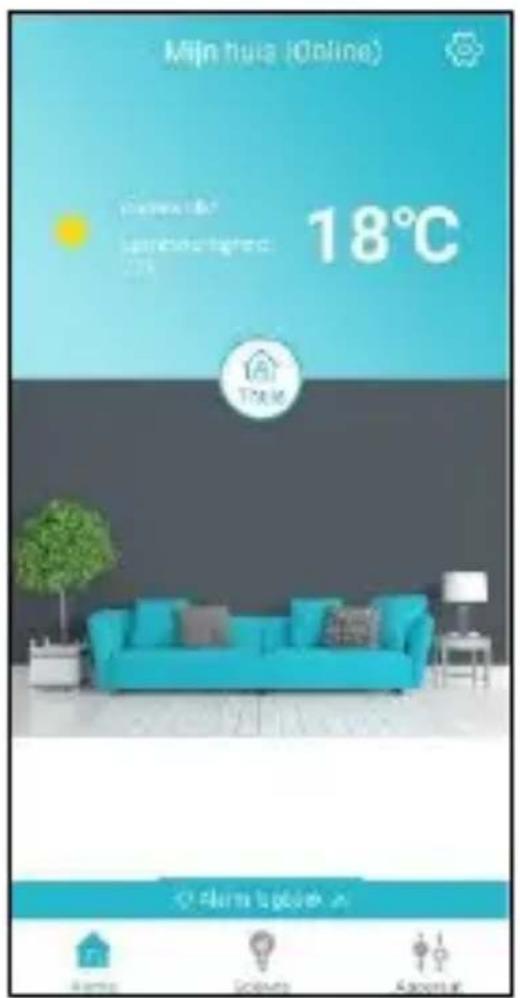

Afin de limiter l'influence de la chaleur du chauffage sur le bouton du radiateur, nous recommandons d'installer le bouton de la manière suivante.-70- Installation sur l'application La liaison entre la vanne du radiateur et l'application est très simple et prend peu de temps.

1. Tout d'abord, l'application ELRO Connects doit être ouverte.

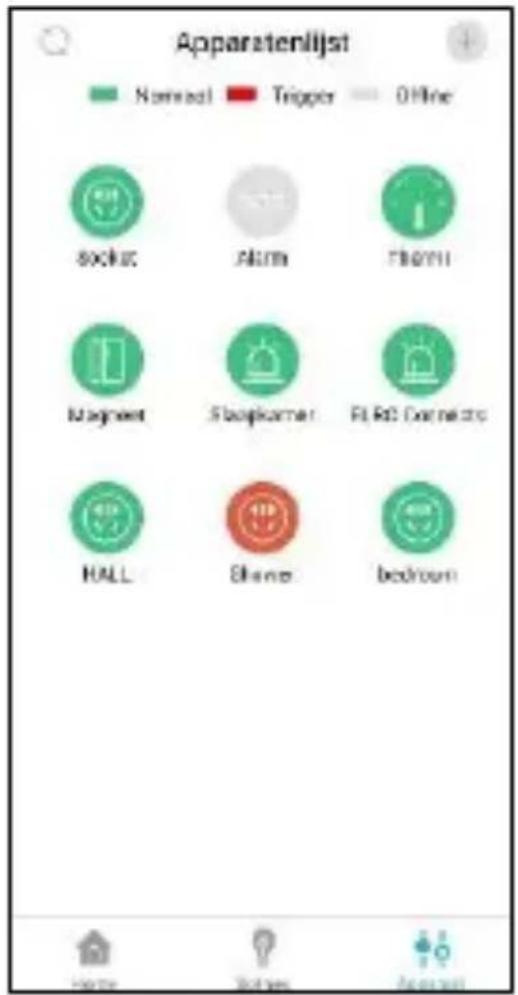

2. Ensuite, accédez à la liste des appareils en appuyant sur le bouton

"Appareil" en bas à droite de l'écran.

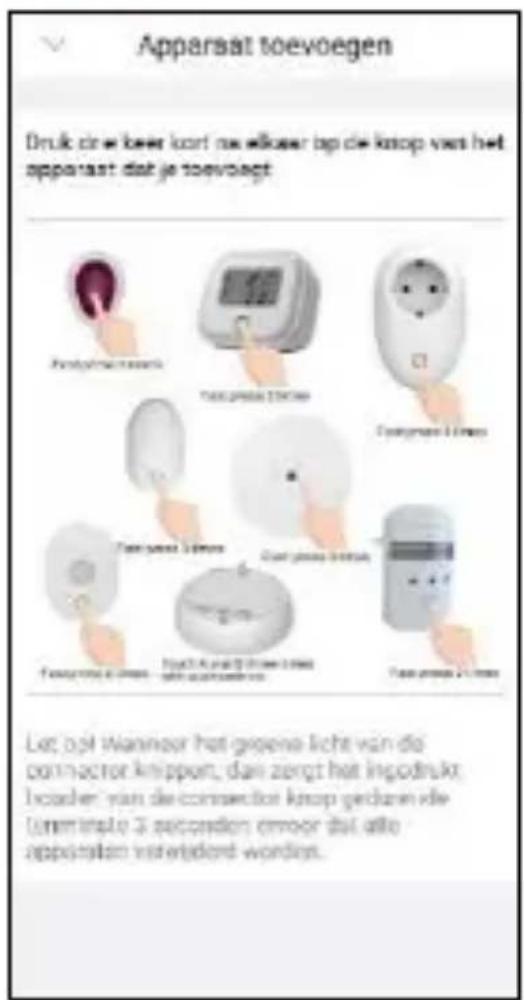

3. Appuyez sur le "+" dans le coin supérieur droit pour ajouter le

bouton du radiateur.

4. Appuyez 3 fois de suite sur l'écran du bouton du radiateur. Lorsque

la connexion est établie, la LED du connecteur K1 clignote 10 fois de suite et vous recevez un message dans l'application. Le système est maintenant prêt à être utilisé. Cependant, il faut compter entre 2 et 8 heures avant que le système ne soit complètement acclimaté. Cela dépend de la taille de la pièce.-71--72- Différents modes Le bouton du radiateur a 3 modes différents : Automatique, Manuel et Mode antigel. En appuyant une fois sur l'écran ou en le réglant dans l'application, vous pouvez passer d'un mode à l'autre. Mode automatique

Régler les minuteries

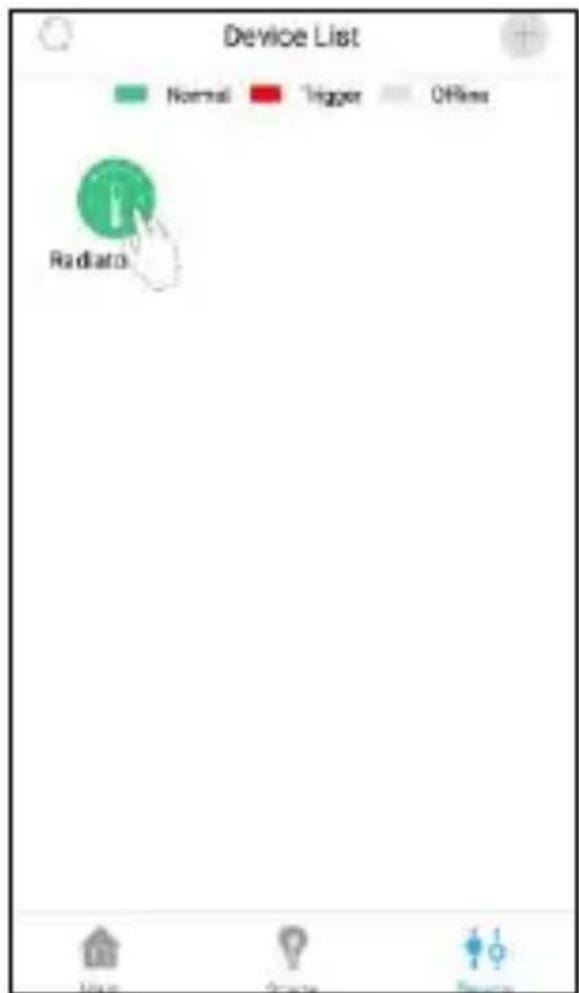

1. Tapez sur l'icône du bouton radiateur dans la liste des appareils.

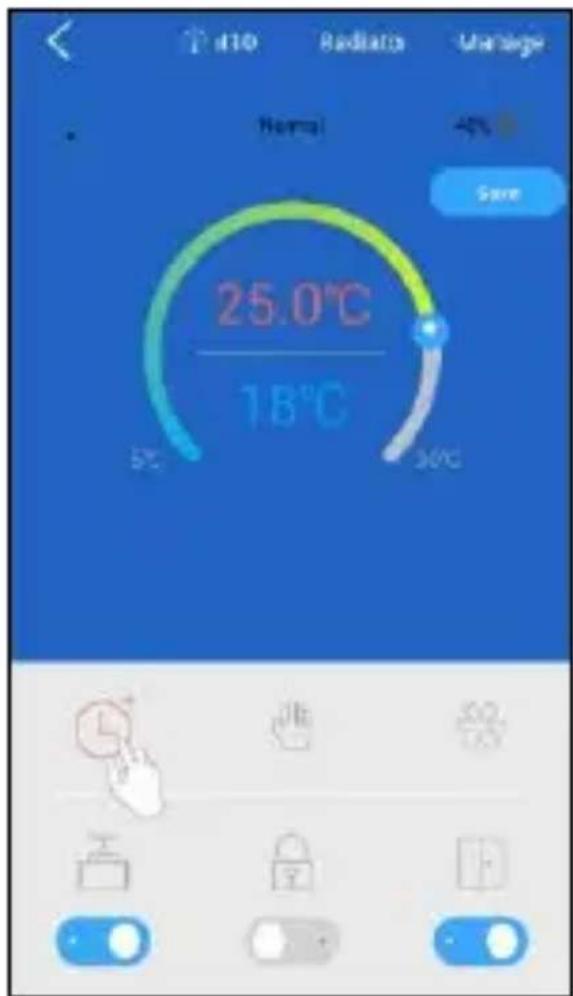

2. Cliquez sur le symbole de l'horloge dans la page des boutons du

3. Vous verrez alors une liste vide et appuyez sur +

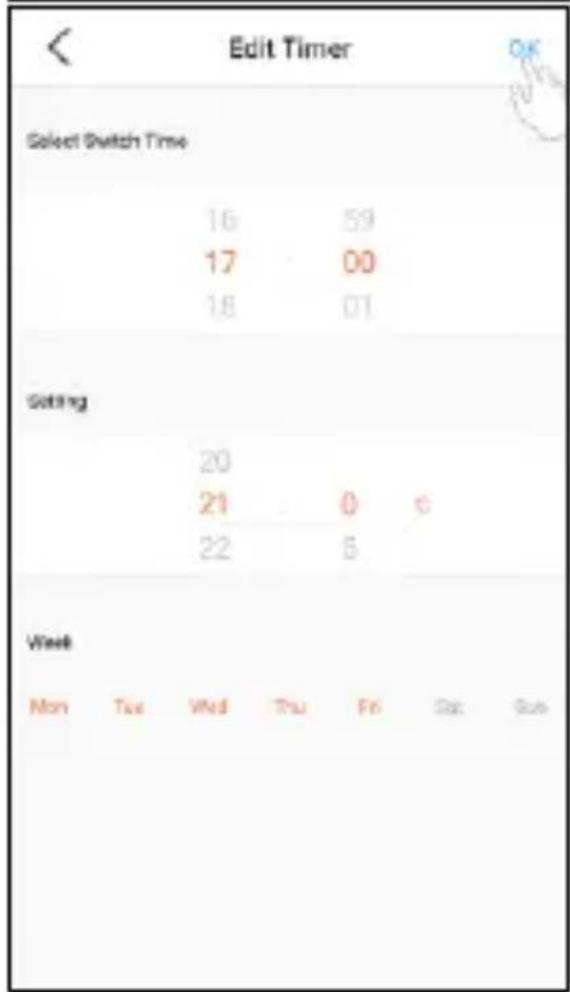

4. Vous pouvez alors régler la température, l'heure et les jours de votre

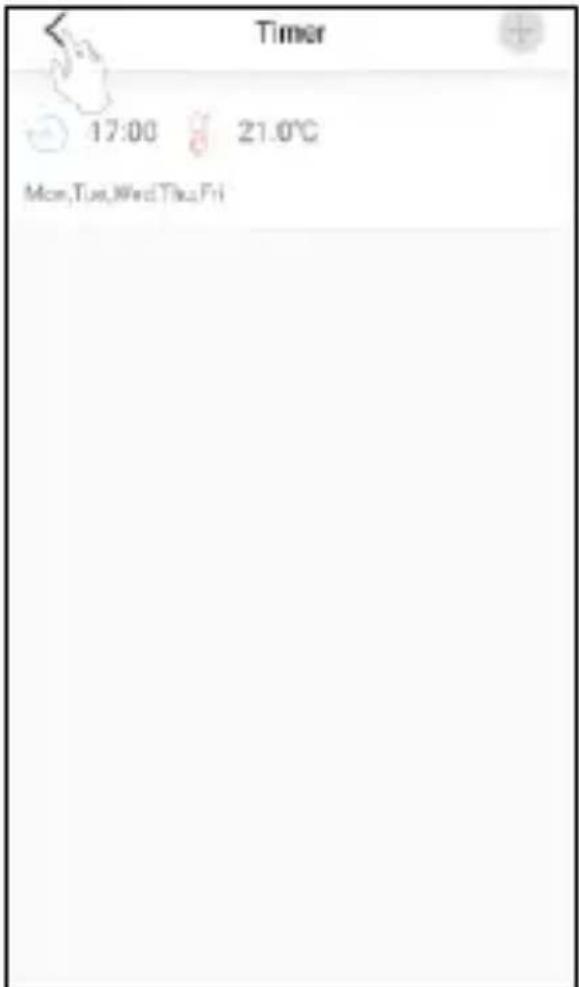

5. Vous pouvez ajouter ici autant de minuteries que vous le souhaitez.

Appuyez sur < pour revenir en arrière.

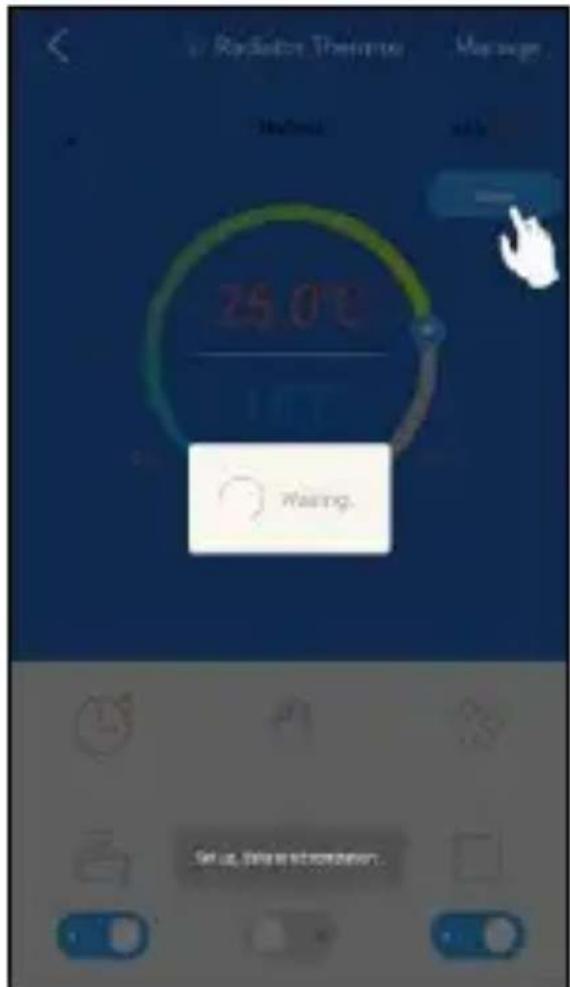

6. Puis appuyez sur Enregistrer pour sauvegarder les paramètres

Si la vanne du radiateur est en mode automatique, le bouton du radiateur passera automatiquement à la température définie. Vous devez régler des minuteries pour cela dans l'application. La température sera ensuite adaptée à vos souhaits à une heure sélectionnée. Les routines peuvent donc être configurées entièrement selon vos préférences.-73--74--75- Mode manuel

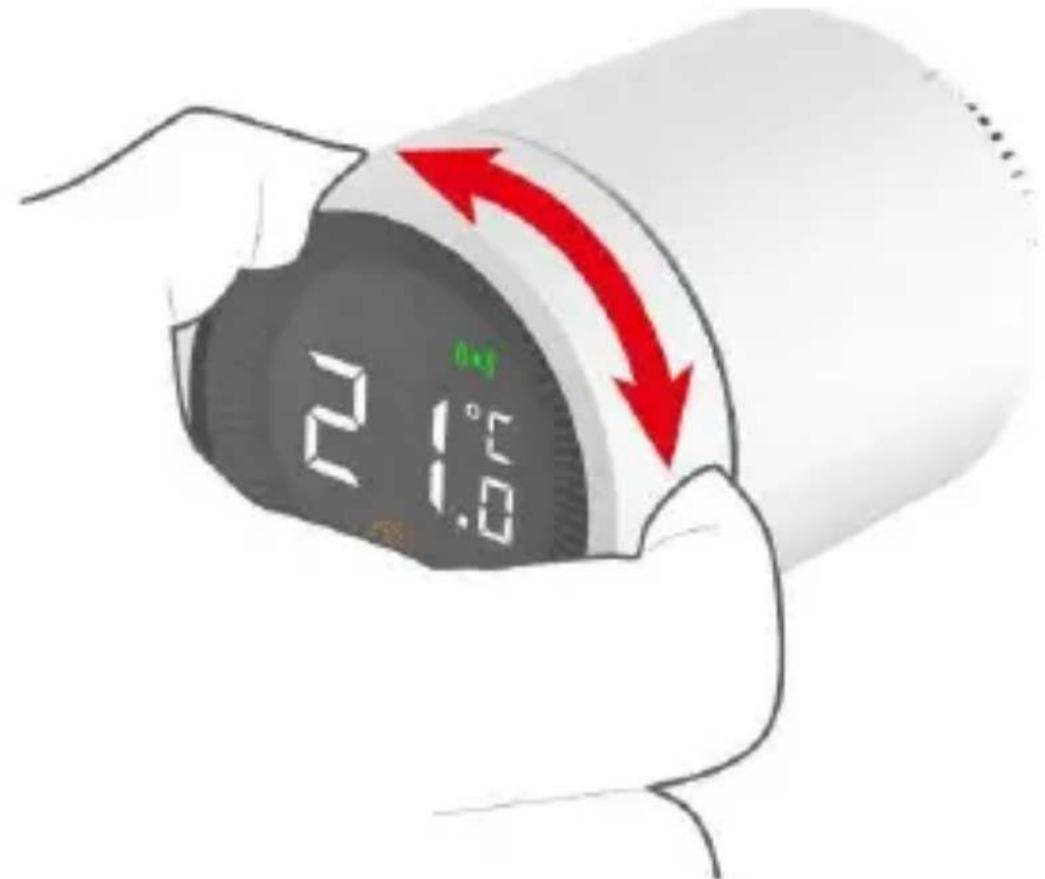

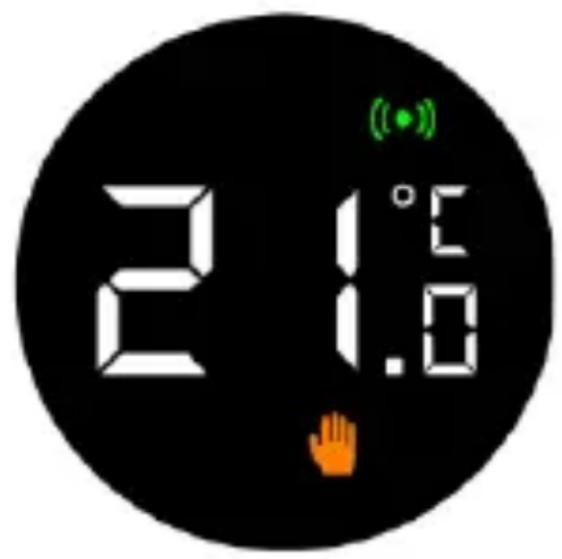

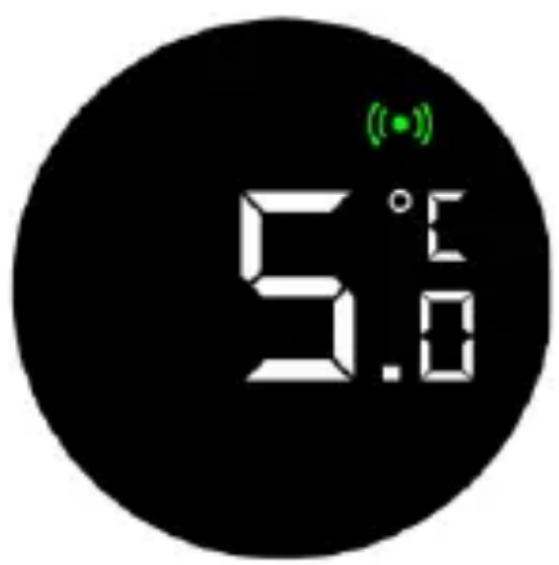

La température ne change pas automatiquement. Vous pouvez tourner vous-même l'écran pour régler la température. Vous pouvez également régler la température dans l'application. Lorsque le bouton du radiateur est dans ce mode, il se comporte comme un bouton de radiateur normal. Si vous êtes absent de votre domicile pendant une longue période, vous pouvez activer ce mode pour éviter que vos tuyaux ne gèlent. Vous pouvez choisir une température comprise entre 5 et 15 degrés.-76- Ajuster la température La température peut être réglée de plusieurs façons, localement et à distance. Réglage local de la température Lorsque le thermostat est en mode veille, vous pouvez régler la température en tournant le bouton. Assurez-vous d'appuyer d'abord sur l'écran.

Réglage de la température dans l'application Les paramètres de température sont disponibles dans tous les modes, vous pouvez donc les régler à tout moment. Vous pouvez régler la température à l'aide du curseur.

1. Appuyez sur le bouton radiateur dans la liste des appareils.

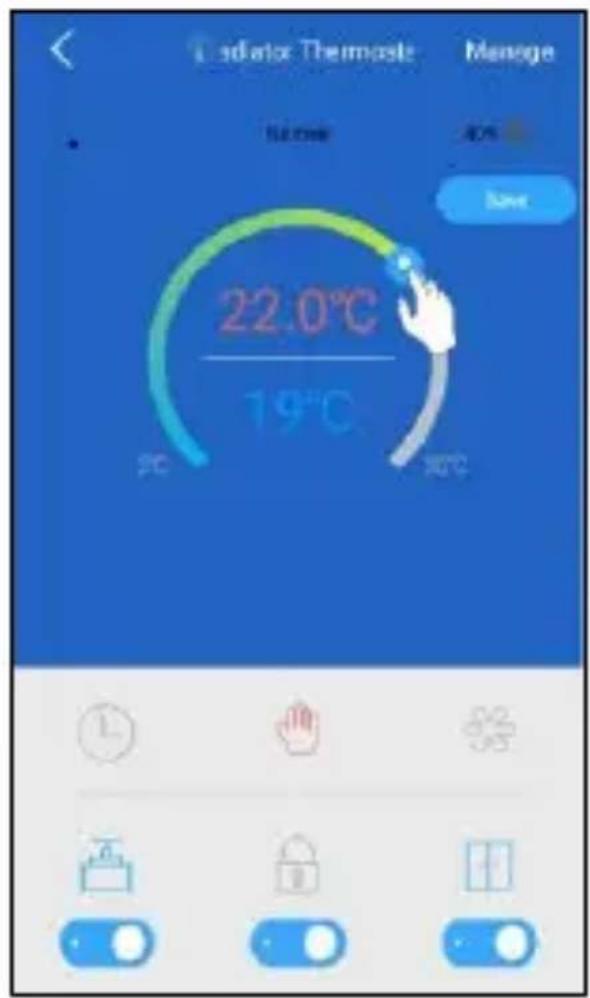

2. Faites glisser la balle jusqu'à la température souhaitée.

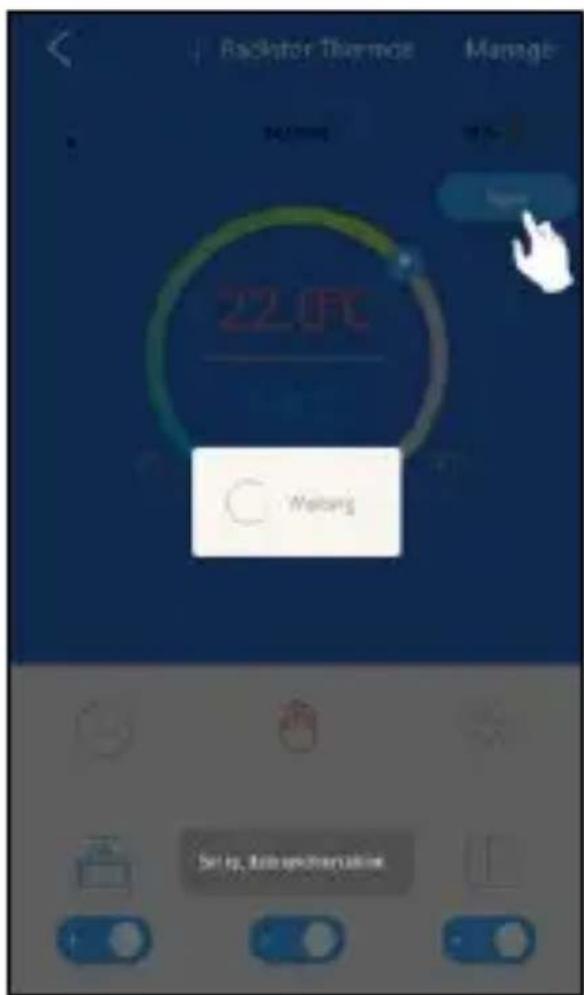

3. Enfin, appuyez sur le bouton de sauvegarde. Après 10 secondes, les

paramètres seront complètement traités.-77--78- Fonctionnalité Sécurité enfants La sécurité enfant empêche le réglage de la température lorsque le bouton du thermostat est tourné. Lorsque cette fonction est activée, aucun réglage ne peut être effectué via le bouton du radiateur lui- même. Cela permet d'éviter que les enfants ne jouent avec le thermostat. La sécurité enfant peut être activée et désactivée à la fois via l'application et via le bouton du radiateur lui-même. Activation de la sécurité enfant via la vanne du radiateur Si vous appuyez longtemps sur la vanne du radiateur, vous pouvez activer et désactiver la sécurité enfant. Veuillez noter que la sécurité enfant ne peut être activée qu'après l'installation.

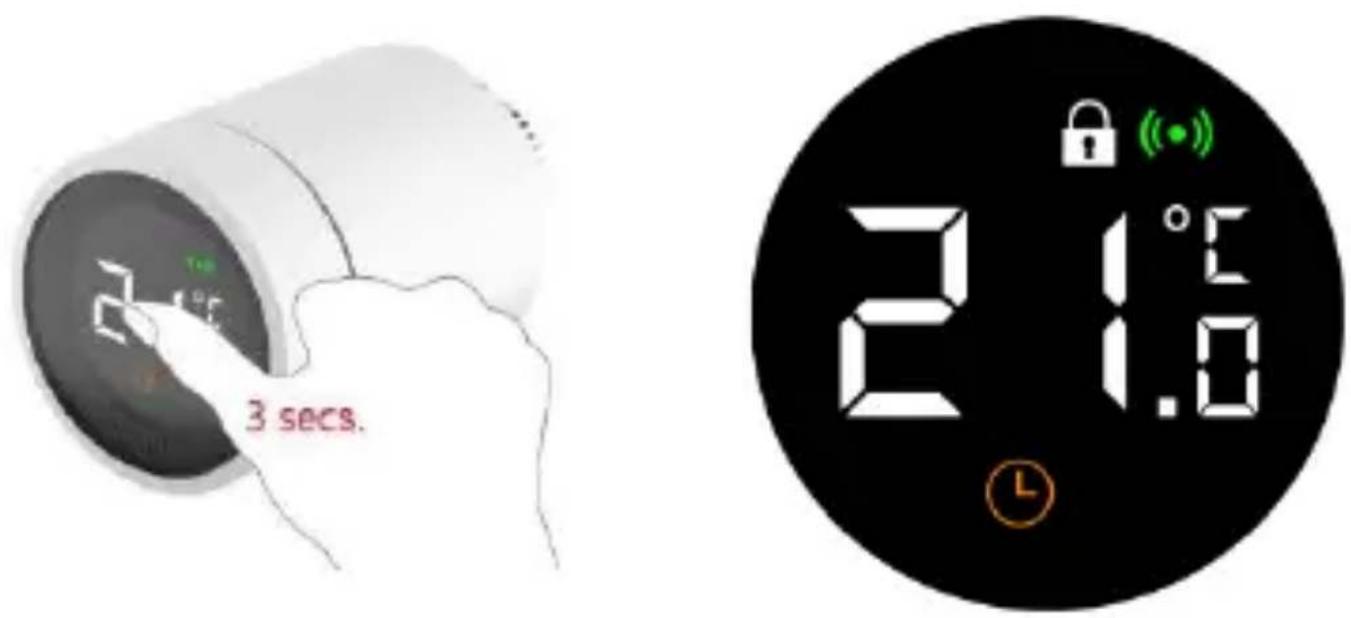

1. Appuyez sur le bouton pendant plus de 3 secondes.

2. Une icône de cadenas s'affiche à l'écran pour indiquer que la

fonction de contrôle parental est activée. Si vous répétez l'étape 1, le système de contrôle parental est désactivé.-79- Activez la sécurité enfant via l'application La sécurité enfant peut être activée et désactivée via l'application, comme le montrent les images ci-dessous.

1. Sélectionnez la vanne du radiateur dans la liste des dispositifs.

2. Activez ou désactivez le bouton de verrouillage.

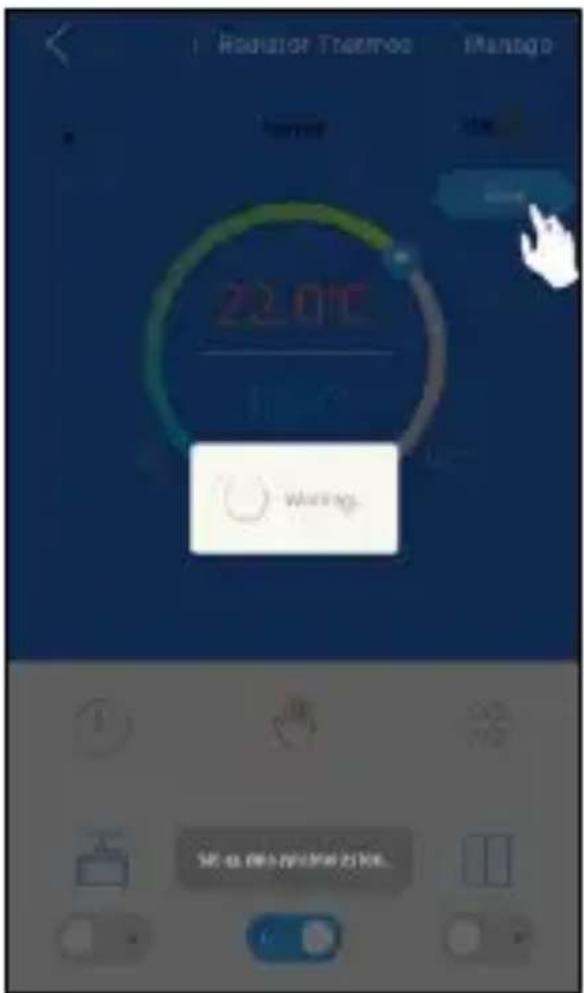

3. Appuyez sur Enregistrer pour sauvegarder les données ajustées.-80-

Détection des fenêtres ouvertes Lorsque cette fonction est activée, la vanne de radiateur intelligente détecte l'ouverture d'une fenêtre. Lorsque la température baisse de 3 à 5 degrés dans la pièce en l'espace de 5 à 10 minutes, la vanne de radiateur arrête de chauffer. Dans ce cas, le radiateur ne chauffera pas pendant 30 minutes. Après cette demi-heure, le chauffage redémarre, que la fenêtre soit ouverte ou non. Cette fonction ne peut être activée et désactivée que via l'appli. Cette fonction permet d'éviter les pertes de chaleur. Vous activez cette fonction en suivant les étapes suivantes:

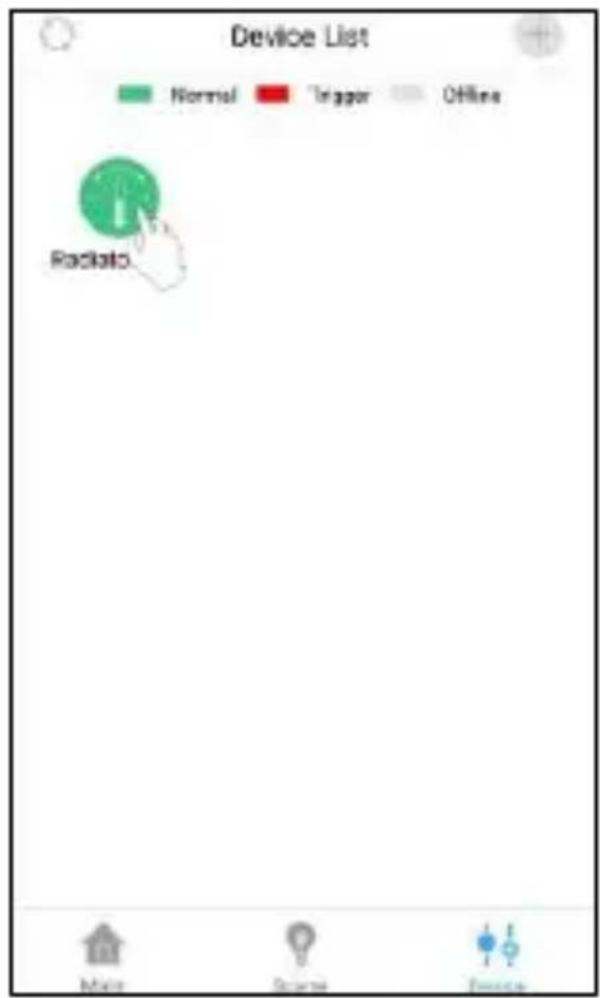

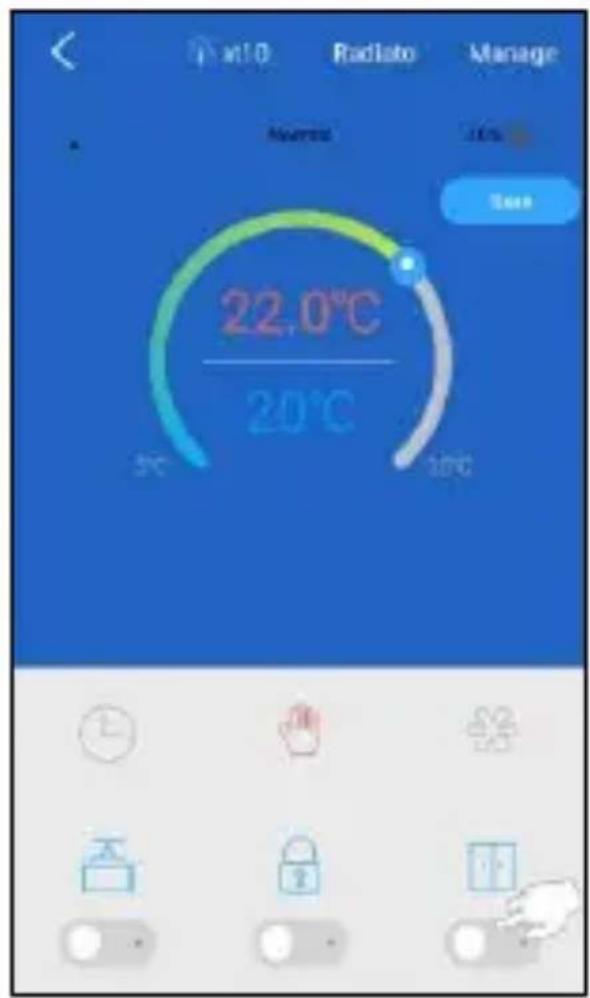

1. Sélectionnez la vanne du radiateur dans la liste des dispositifs.

2. Vous voyez maintenant l'aperçu du bouton du radiateur. Dans cette

vue d'ensemble, appuyez sur la fonction à l'icône de la double porte.

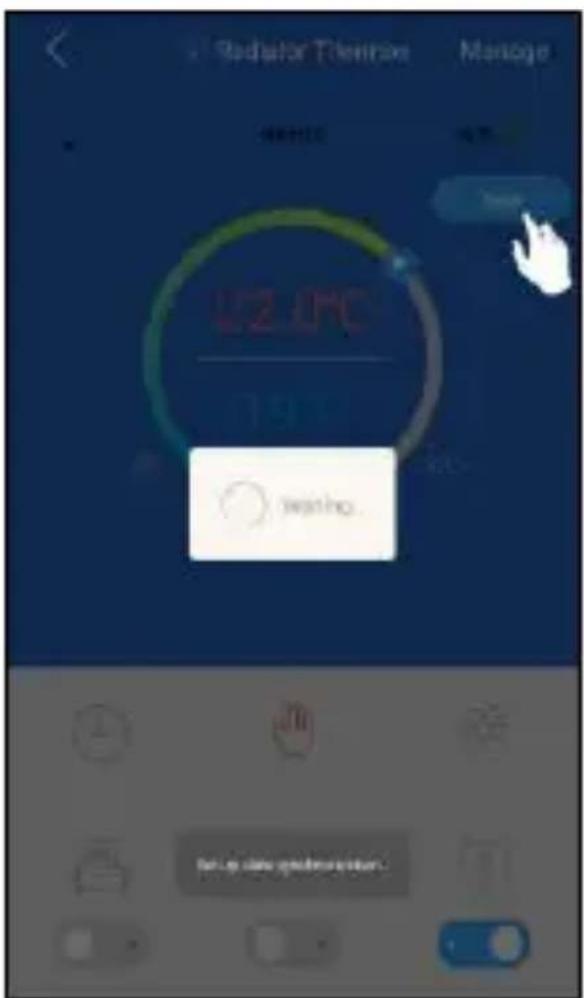

3. Appuyez sur le bouton de sauvegarde et les paramètres modifiés

seront appliqués dans les 10 secondes.-81--82- Détection des vannes Également appelée reconnaissance des erreurs. Lorsque cette fonction est activée, les erreurs liées au chauffage d'une pièce sont détectées. Un message d'erreur est émis lorsque:

1. Le chauffage de la pièce à la température souhaitée prend plus de 2

2. Si la température de la pièce est supérieure de 2 degrés à la

température réglée pendant plus d'une heure.

3. Si la température de la pièce est supérieure de 3 degrés à la

température de consigne. Si l'une de ces trois choses se produit, vous recevrez une notification dans l'application. Cette fonction est également contrôlable uniquement depuis l'application.

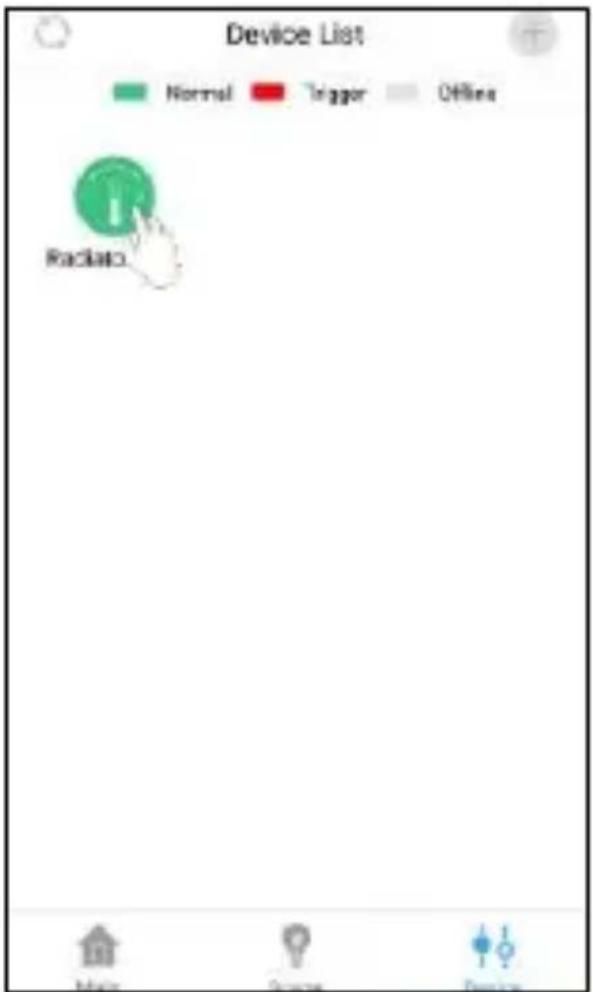

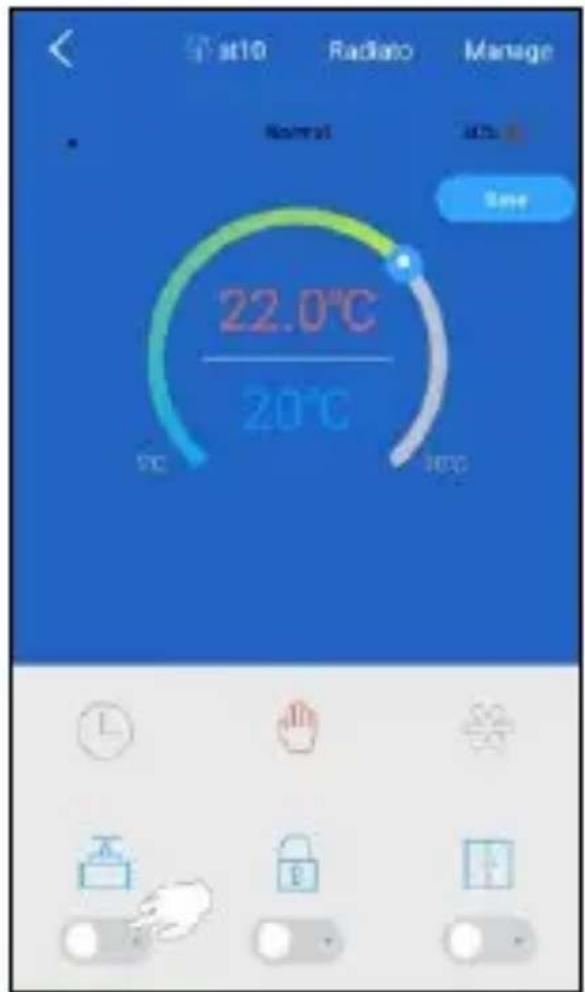

1. Sélectionnez la vanne de radiateur dans la liste des appareils.

2. Vous voyez maintenant l'aperçu de la vanne du radiateur. Appuyez

sur la vanne dans cette vue d'ensemble pour activer la fonction.

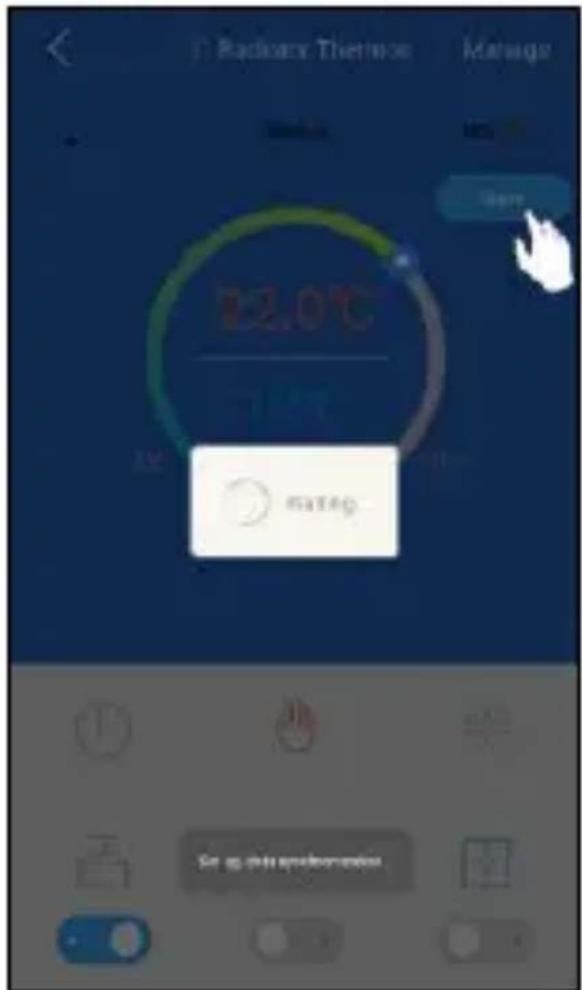

3. Appuyez sur le bouton de sauvegarde et les paramètres modifiés

seront appliqués dans les 10 secondes.-83--84- Spécifications techniques

Spécifications Alimentation électrique DC3V (AAx2, Alkaline) Durée de vie de la batterie 2 ans Fréquence 868MHz Portée sans fil 80> mètres en plein air Plage de température 5 ~30 ℃ Intervalle de mesure 2 minutes Course de la soupape 6mm max Niveau de bruit <35 dBA Température de fonctionnement 0 ~40℃ Température de stockage -20 ~ 65 ℃ Température maximale de l'eau 90℃ Environnement applicable Intérieur, près d'une fenêtre Environnement standard RoHS Dimension Φ57×89mm Anneau de montage M30x1.5mm Poids 192g (avec piles)
