GEBRUIKSAANWIJZING SF40RV11 ELRO

Deutsch 23 - 42 Nederlands 44 - 63 Français 65 - 84

Nederlands 44 - 63 Français 65 - 84

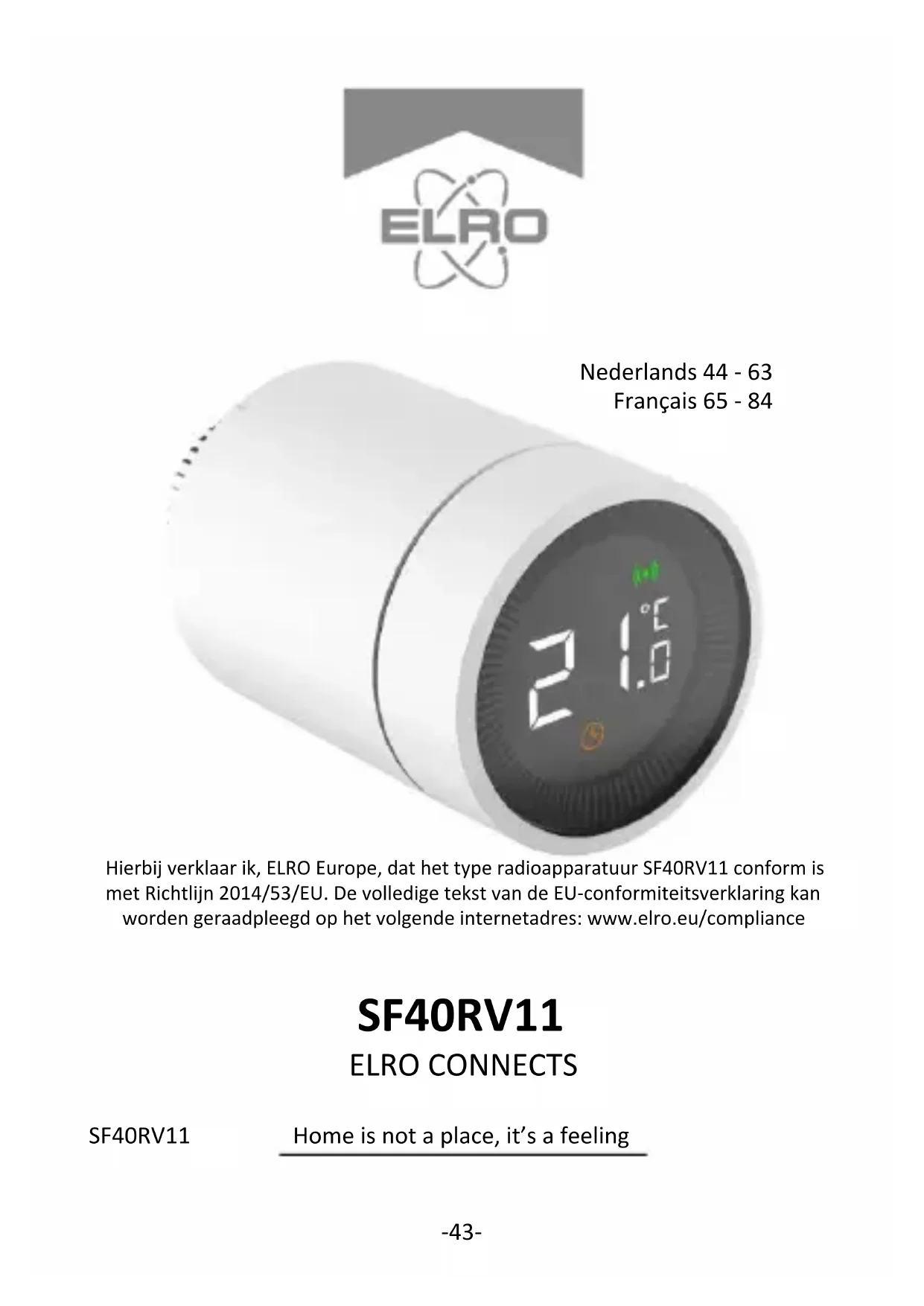

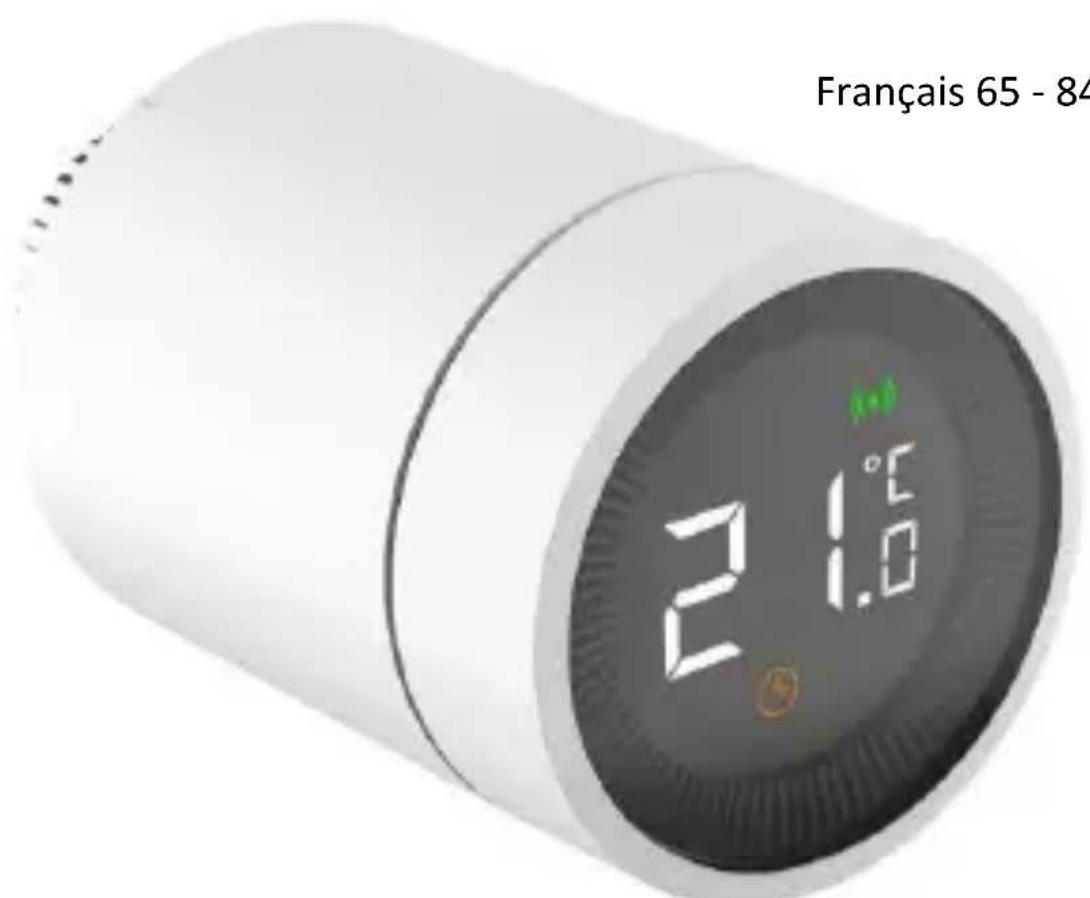

Hierbij verklaar ik, ELRO Europe, dat het type radioapparatuur SF40RV11 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.elro.eu/compliance SF40RV11 ELRO CONNECTS SF40RV11 Home is not a place, it’s a feeling-44- Overzicht Gefeliciteerd met de aanschaf van de SF40RV. Met deze slimme radiatorknop heb je volledige controle over de verwarming in jouw huis en dat zelfs op afstand. Het apparaat is gemakkelijk te verbinden met jouw ELRO Smart Home systeem. Uitleg over het product Kenmerken

• Verschillende modus: Automatische modus, Handmatige modus en Antivriesmodus.

• Temperatuur kan ingesteld worden van 5 tot 30℃.

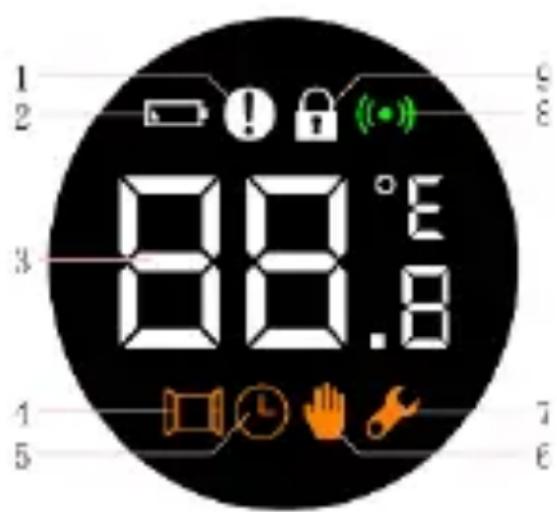

• De radiatorknop heeft een LCD scherm met grote symbolen, zodat deze makkelijk af te lezen is.

• Levensduur van de batterij bedraagt 2 jaar.

• Veilig draadloos protocol, betrouwbaar en makkelijk.

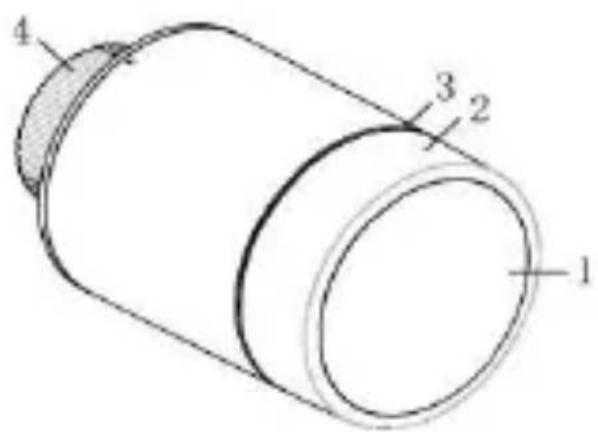

Knop Druk: installatie modus Draaien: Temperatuur aanpassen

Montagering voor radiator-45-

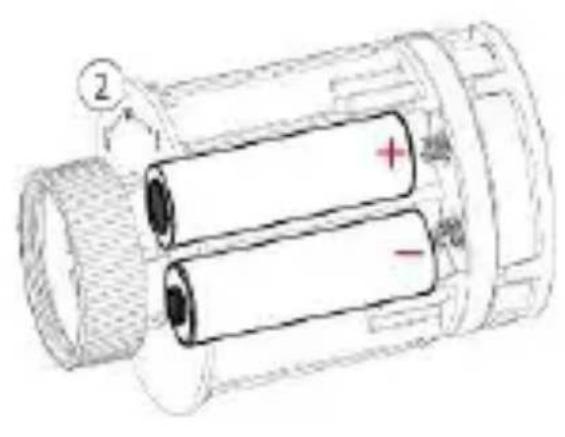

Installatie van de thermostaatknop Batterij installatie

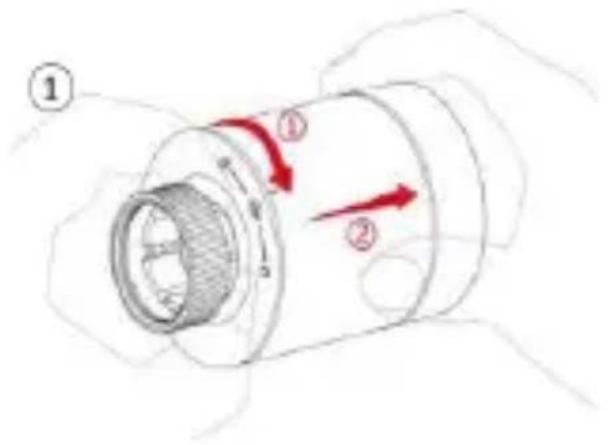

1. Draai de achterkant los en trek deze eruit.

2. Stop de batterijen erin naar de juiste polariteit. (2 AA alkaline

batterijen, let wel op dat je geen oplaadbare batterijen kan gebruiken).

3. Nadat je de baterijen erin hebt gestopt zal de huidige temperatuur

worden weergeven en zal het installatie tekentje in beeld komen.

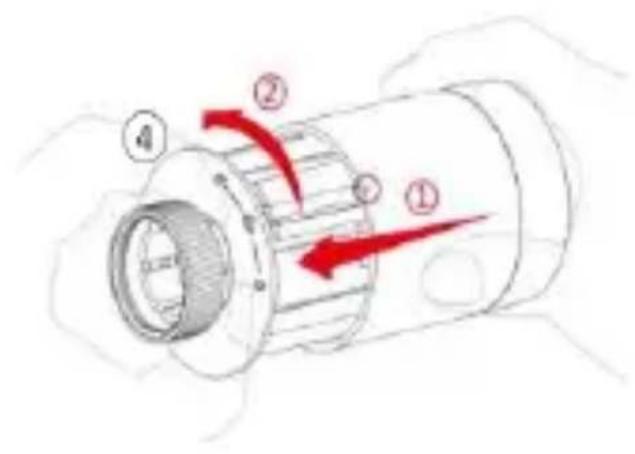

4. Draai nu de kap er terug op. Zorg hierbij voor dat het woord TOP dat

op de achterkant staat, uitkomt bij het streepje voordat je hem vastdraait.-46--47- Installeren op de verwarming Allereerst moet je er zeker van zijn dat de radiatorknop op jouw verwarming past. De standaardmaat van thermostatische afsluitventielen is M30x1.5. Dat is de afmeting van de sluitring van de SF40RV11. Om dit te achterhalen kun je kijken van welk merk jouw thermostatische afsluitventiel is. Hierna kun je opzoeken op internet wat de afmetingen hiervan is. Mocht de radiatorknop nou niet op jouw afsluitventiel passen, dan raden wij aan om een adapter te bestellen die jouw ventiel omzet naar M30x1.5. Je kunt jouw thermostaatknop al gebruiken in een paar stappen. Nadat de thermostaat is geïnstalleerd, zal die automatisch in de handmatige modus staan.

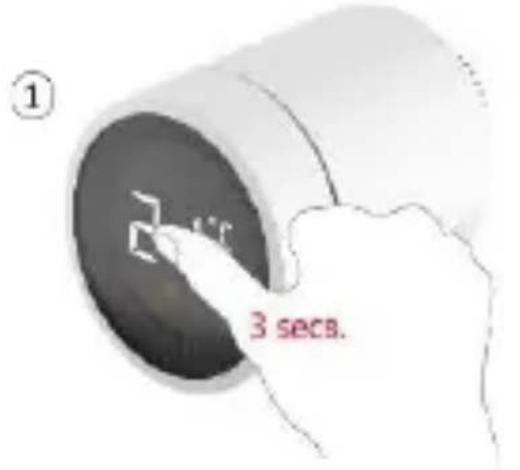

1. Voor het installeren van de radiatorknop op de verwarming moet je

3 seconden lang op het display van de radiatorknop drukken.

2. Uiteindelijk verschijnt er een schermpje met daarop F11 en het

installatielampje begint te flikkeren. Tegelijkertijd zal de thermostaatknop lichtelijk vibreren.

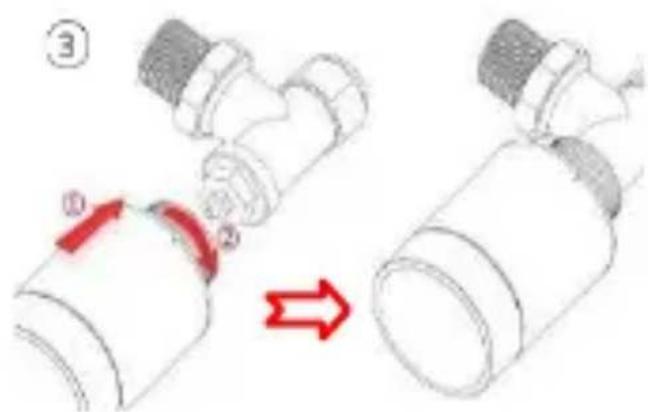

3. De thermostaat is nu gereed om op de verwarming gedraaid te

worden. Draai hem met de montagering op de verwarming en zorg ervoor dat het schermpje de goede kant op gedraaid is.

4. Druk nogmaals op de radiatorknop en F12 komt in beeld. Na

ongeveer 10 seconden zal het installatietekentje verdwijnen en komt de huidige temperatuur in beeld. De installatie is bij deze voltooid.-48-

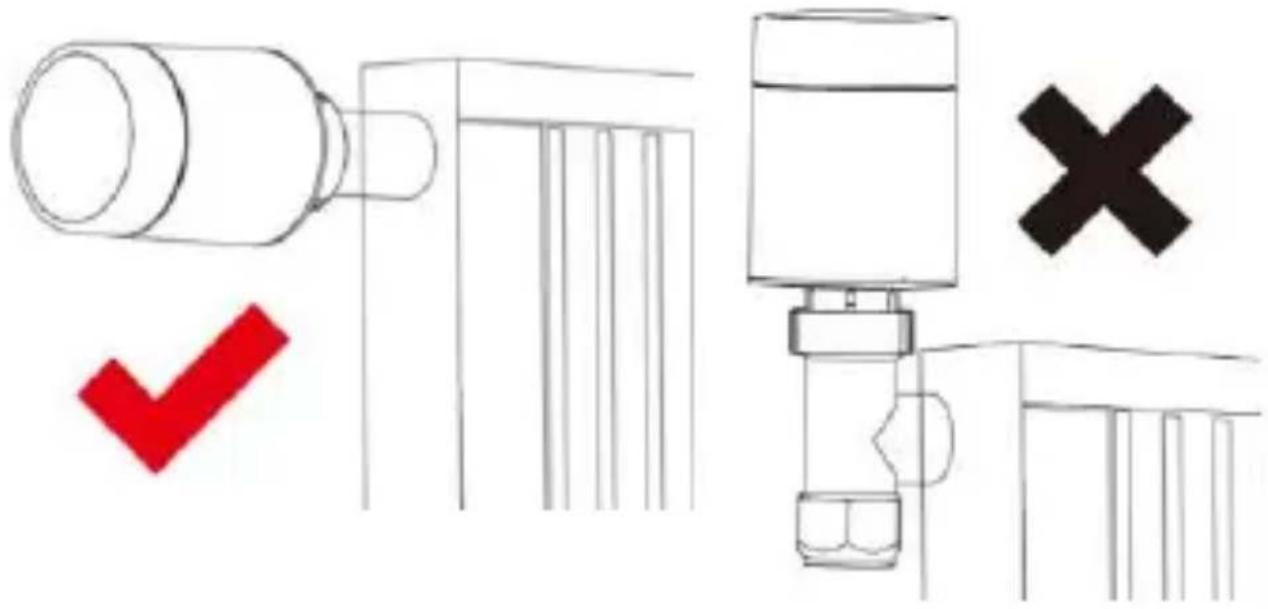

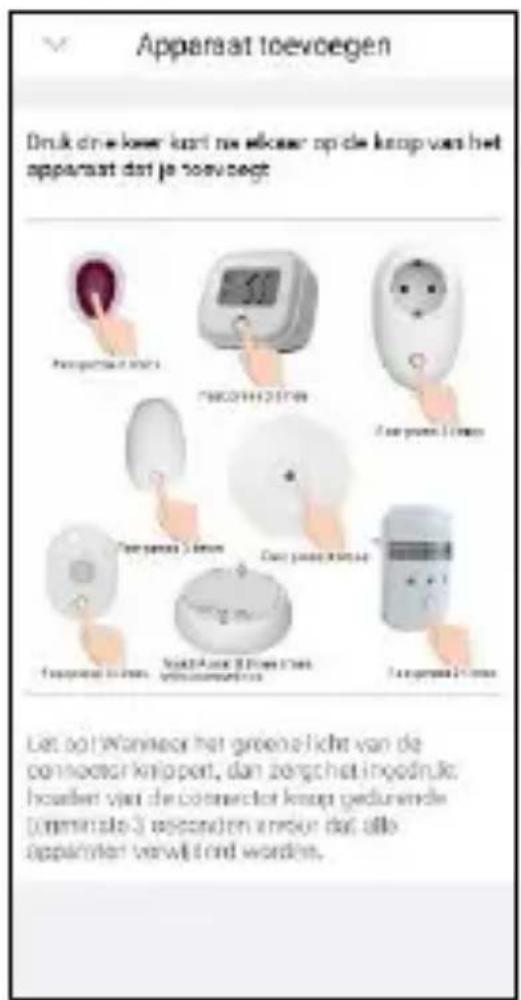

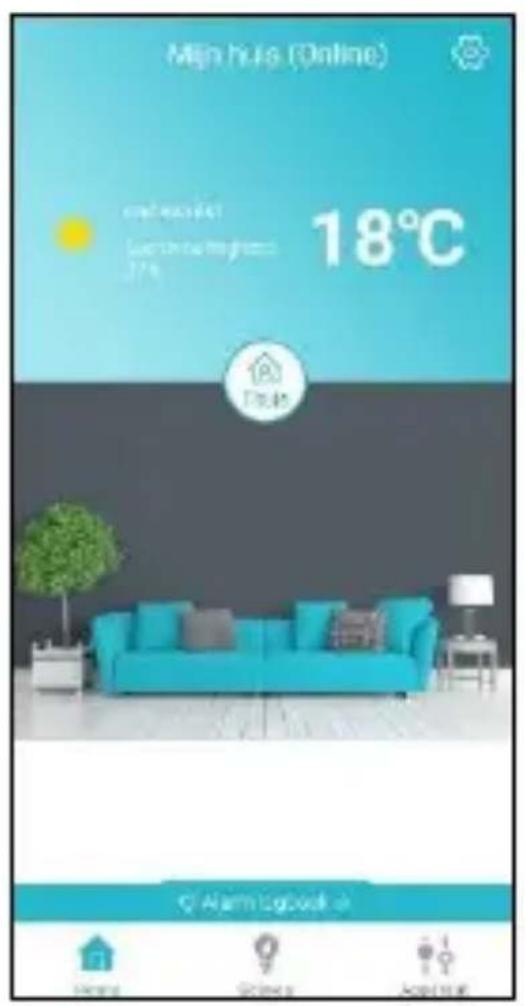

Om de invloed van de hitte van de verwarming op de radiatorknop te beperken, raden wij aan om de knop als volgt te installeren.-49- Installatie met de app Het koppelen van de radiatorknop met de app is zeer eenvoudig en kost weinig tijd.

1. Allereerst moet de ELRO Connects app geopend worden.

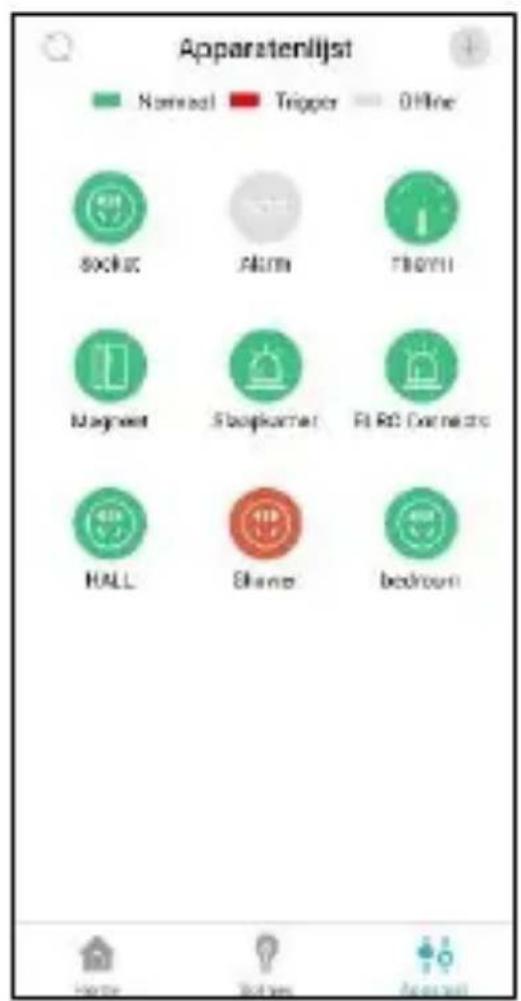

2. Vervolgens dien je te navigeren naar de apparatenlijst door op de

knop “Apparaat” rechtsonder in het scherm te drukken.

4. Allerlaatst druk je 3 keer snel achter elkaar op het display van de

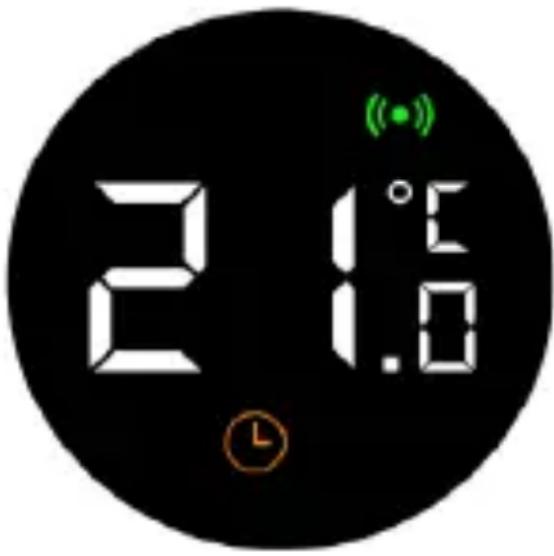

radiatorknop. Als de verbinding tot stand is gebracht, gaat de LED van de K1-connector 10x snel achter elkaar knipperen en ontvang je een melding in de app. Het systeem is nu klaar voor gebruik. Het duurt echter wel 2 tot 8 uur voordat het systeem volledig geacclimatiseerd is. Dit hangt af van de grootte van de ruimte.-50--51- Verschillende modus De radiatorknop beschikt over 3 verschillende modus: Automatisch, Handmatig en Antivries modus. Door eenmaal op het display te drukken of door het in de app aan te passen, wissel je tussen de verschillende modi. Automatische modus Instellen van timers

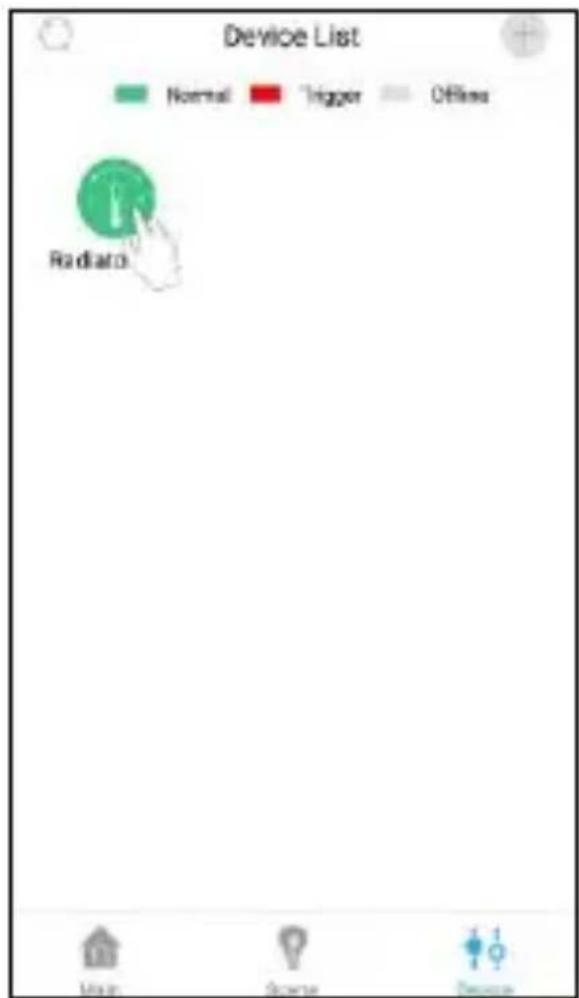

1. Druk op het icoontje van de radiatorknop in de apparatenlijst.

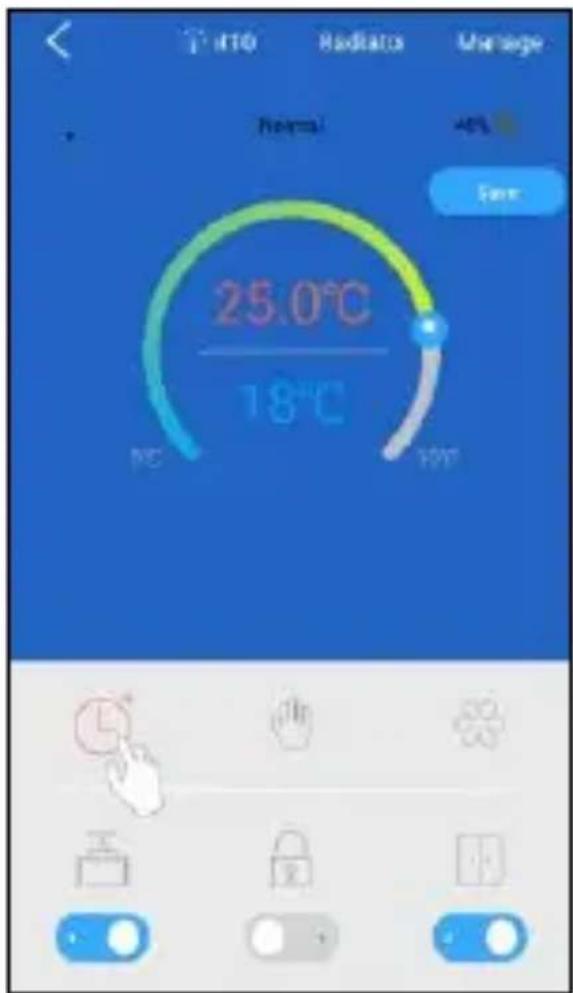

2. Klik op het kloksymbool in de pagina van de radiatorknop.

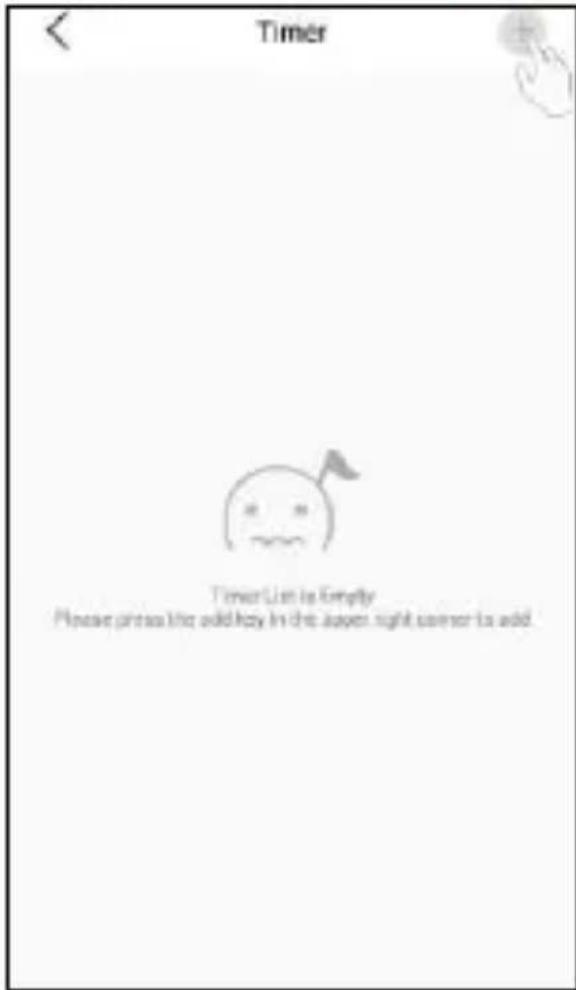

3. Vervolgens krijg je hier een lege lijst te zien en druk je op +.

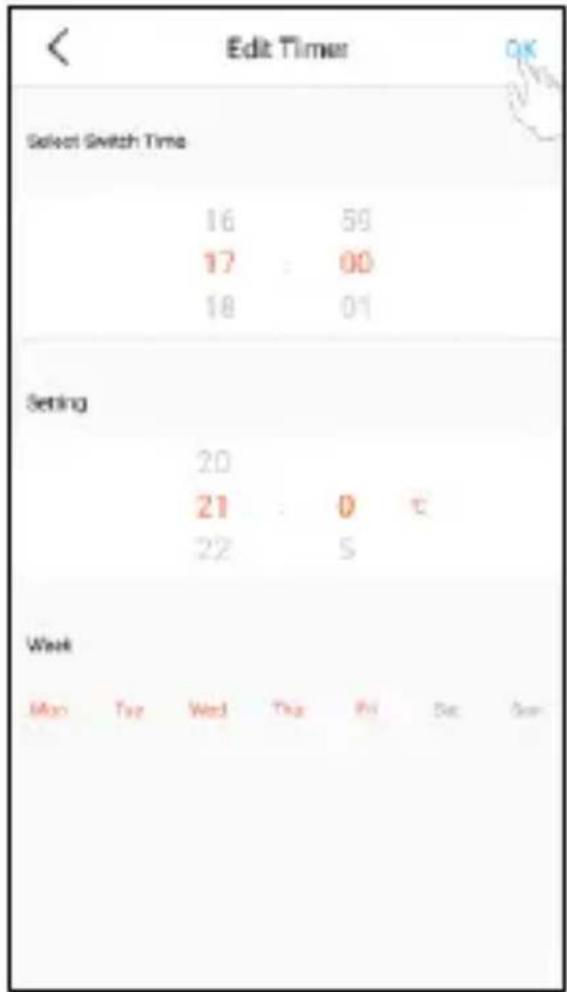

4. Hier kun je vervolgens de temperatuur, tijd en de dagen instellen

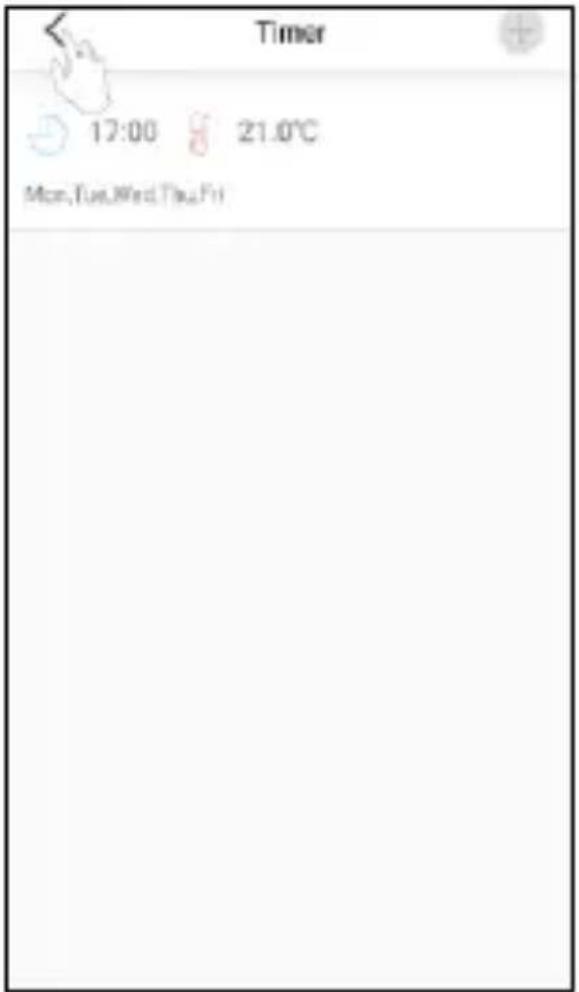

5. Je kunt zoveel timers hier toevoegen als je maar wilt. Druk op < om

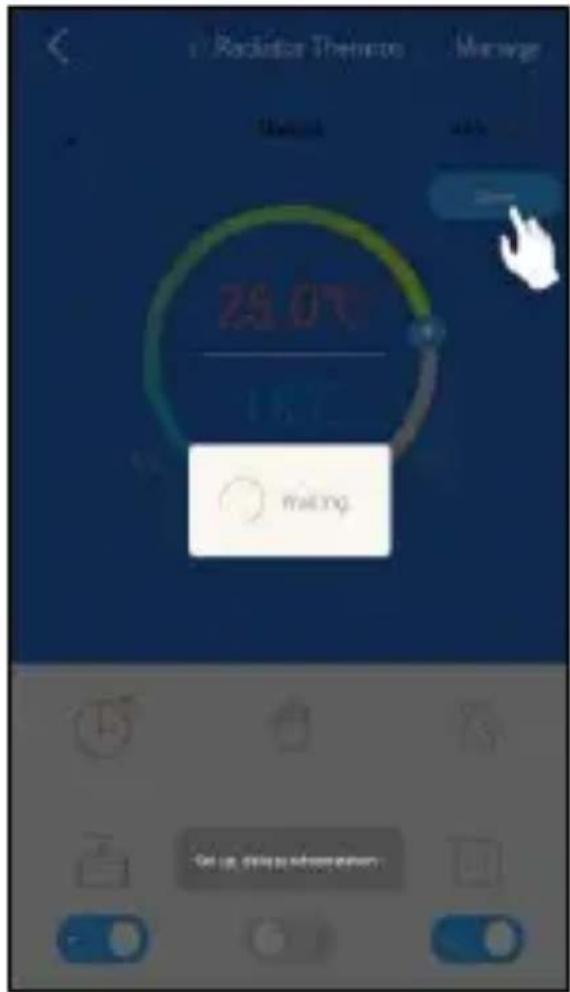

6. Vervolgens druk je op opslaan om de gewijzigde instellingen op te

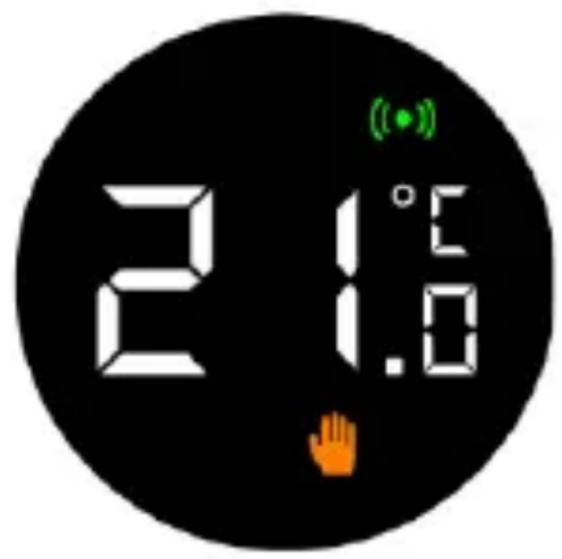

Als de radiatorknop in automatische modus staat zal de radiatorknop automatisch naar de ingestelde temperatuur springen. Je moet hiervoor timers instellen in de app. De temperatuur zal dan aangepast worden naar jouw wensen op een geselecteerd tijdstip. De routines zijn dus helemaal naar eigen smaak in te stellen.-52--53--54- Handmatige modus

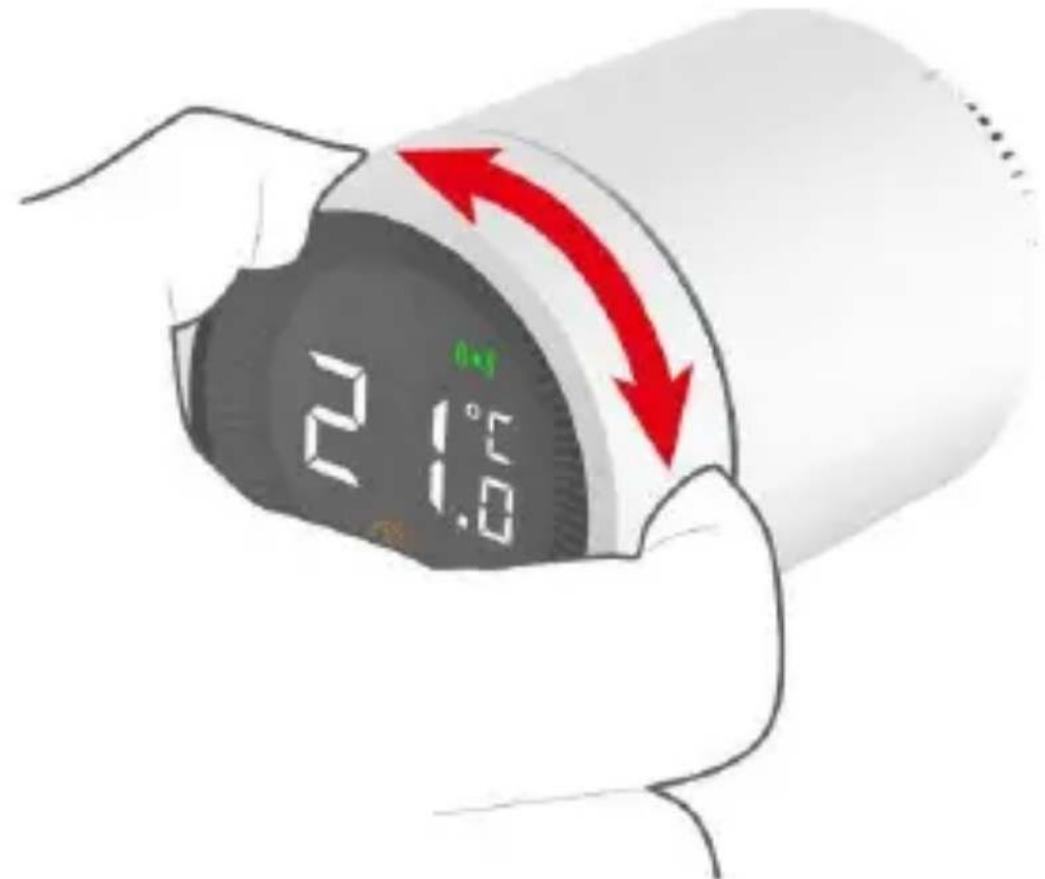

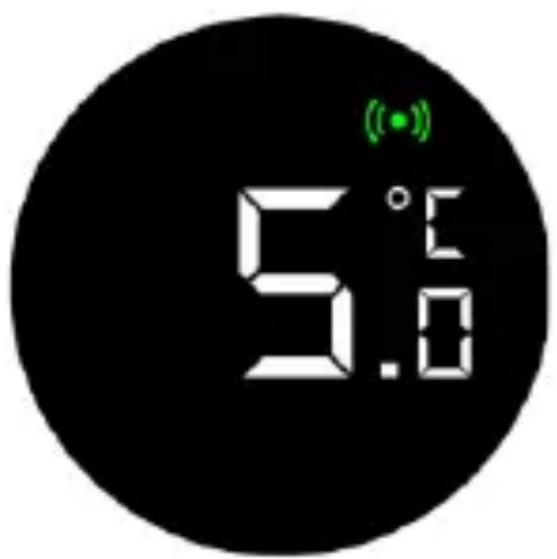

De temperatuur zal niet automatisch veranderen. Je kunt zelf aan het display draaien om de temperatuur aan te passen. De temperatuur kun je ook in de app aanpassen. Als de radiatorknop in deze modus staat, zal deze zich hetzelfde gedragen als een normale radiatorknop. Als je een lange tijd van huis bent kun je deze modus inschakelen om te voorkomen dat je leidingen kapot vriezen. Je kan kiezen voor een temperatuur tussen de 5-15 graden.-55- Temperatuur aanpassen De temperatuur is op verschillende manieren in te stellen, lokaal en op afstand. Temperatuur lokaal aanpassen Als de thermostaat in stand-by staat kun je de temperatuur aanpassen door aan de knop te draaien. Let er wel op de je eerst op het display drukt.

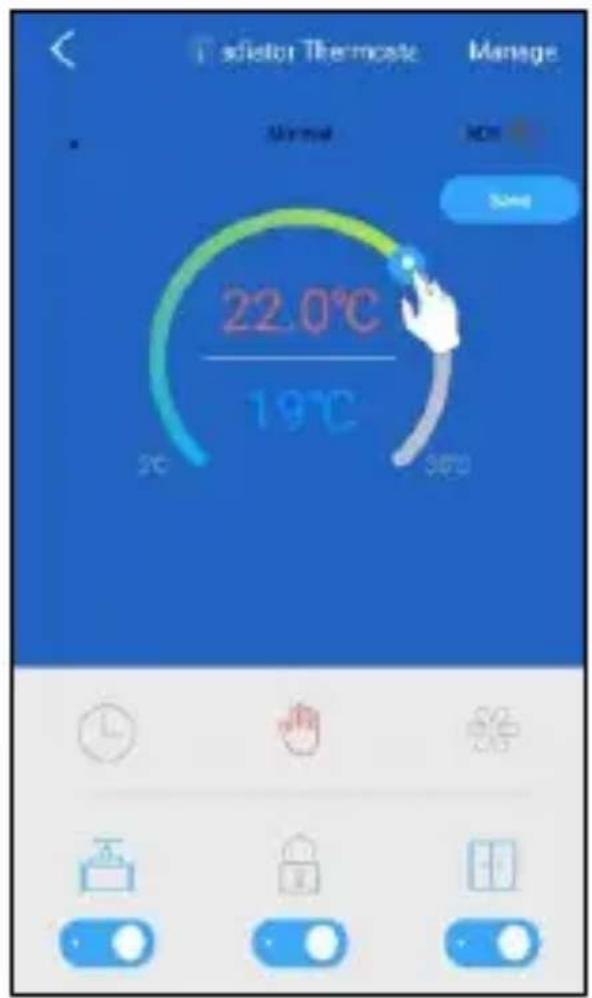

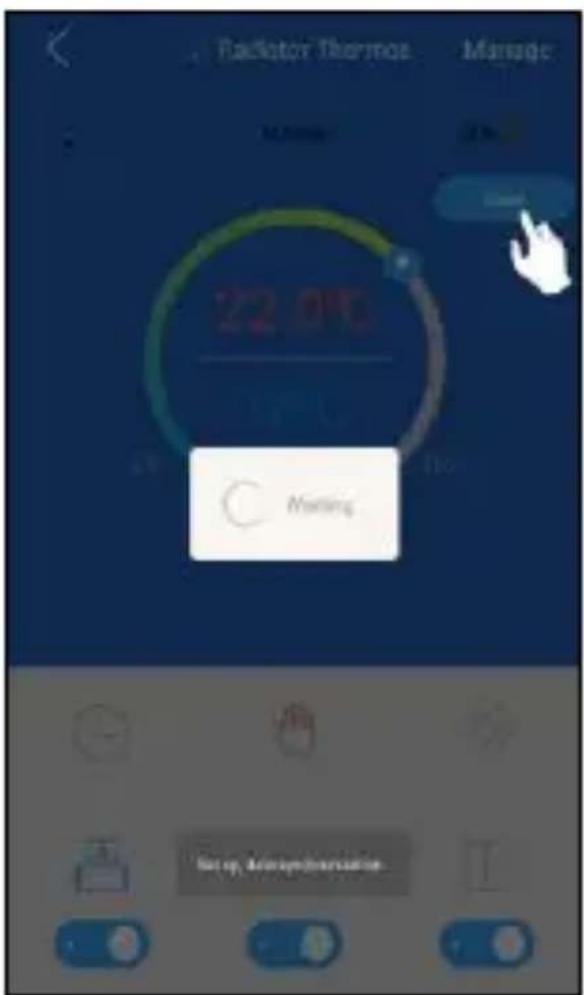

Temperatuur aanpassen via de app De temperatuur instellingen zijn in alle modi beschikbaar, je kunt deze dus te allen tijde aanpassen. Je kunt de temperatuur aanpassen door het ‘slidertje’ te bedienen.

1. Druk op de radiatorknop in de apparatenlijst.

2. Sleep het balletje naar de gewenste temperatuur.

3. Druk als allerlaatst op het opslaan knopje. Na 10 seconden zijn de

instellingen compleet verwerkt.-56--57- Functionaliteit Kinderslot Door het kinderslot kan de temperatuur niet meer aangepast worden wanneer en aan de thermostaatknop gedraaid wordt. Als deze functie is ingeschakeld, kunnen er geen instellingen worden gedaan via de radiatorknop zelf. Dit is zo om te voorkomen dat kinderen met de thermostaat gaan spelen. Het kinderslot is zowel via de app als via de radiatorknop zelf in- en uit te schakelen. Kinderslot via de radiatorknop Als de radiatorknop lang ingedrukt wordt kun je het kinderslot in- uitschakelen. Let wel op dat je het kinderslot pas kan inschakelen na de installatie.

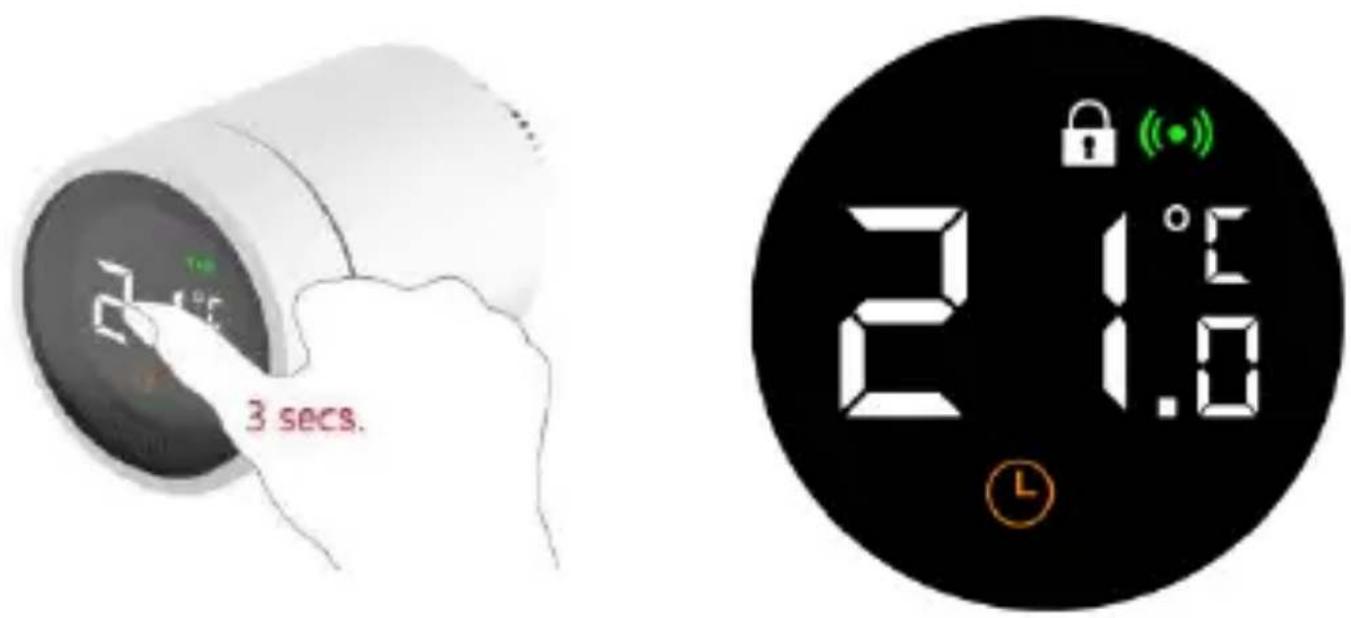

1. Druk op de knop voor meer dan 3 seconden.

2. Een slotje zal in beeld komen, om aan te geven dat het kinderslot is

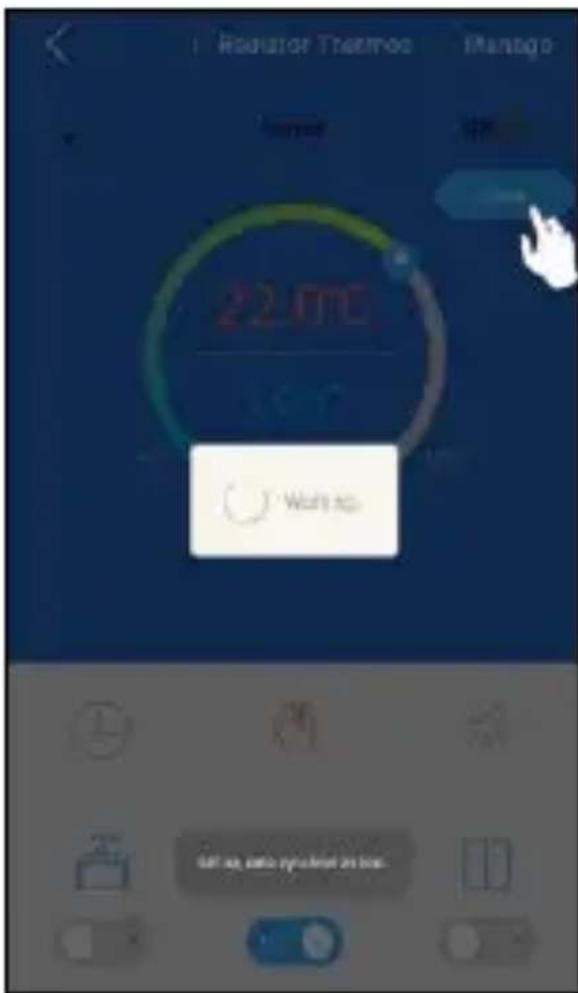

ingeschakeld. Als je stap 1 herhaalt zal het kinderslot worden uitgeschakeld.-58- Kinderslot inschakelen via de app Het kinderslot kan worden in- en uitgeschakeld via de app, zoals je ziet in de afbeeldingen hieronder.

1. Klik op de radiatorknop in de apparatenlijst.

2. Zet het knopje van het slotje aan of uit.

3. Druk op opslaan, om de aangepaste gegevens op te slaan.-59-

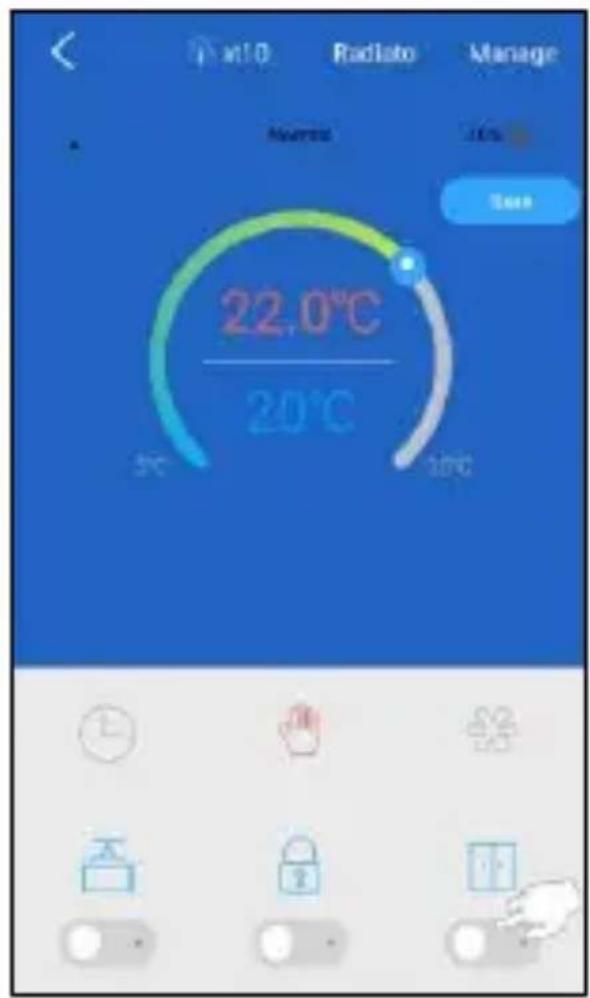

Open raam detectie Als deze functie is ingeschakeld zal de slimme thermostaatknop in de gaten hebben wanneer er een raam openstaat. Wanneer de temperatuur binnen 5 tot 10 minuten 3-5 graden daalt in de ruimte, zal de radiatorknop stoppen met verwarmen. Als dat het geval is zal de verwarming niet verwarmen voor 30 minuten. Na dit halfuur zal de verwarming weer aanspringen, ongeacht het raam openstaat of niet. Deze functie is bovendien enkel in- en uit te schakelen via de app. Deze functie gaat warmteverlies tegen. Je schakelt deze functie in door de volgende stappen te volgen:

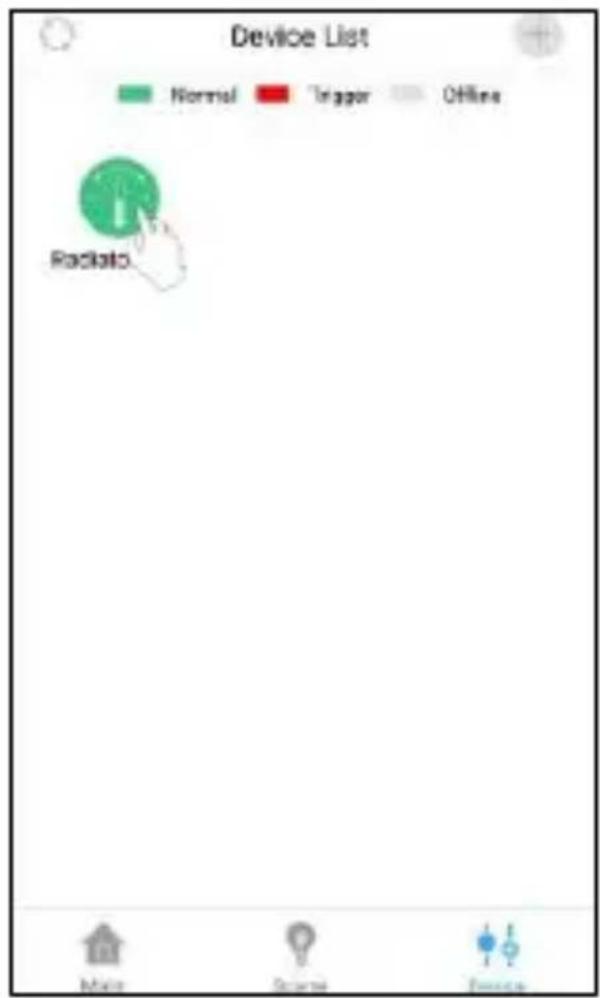

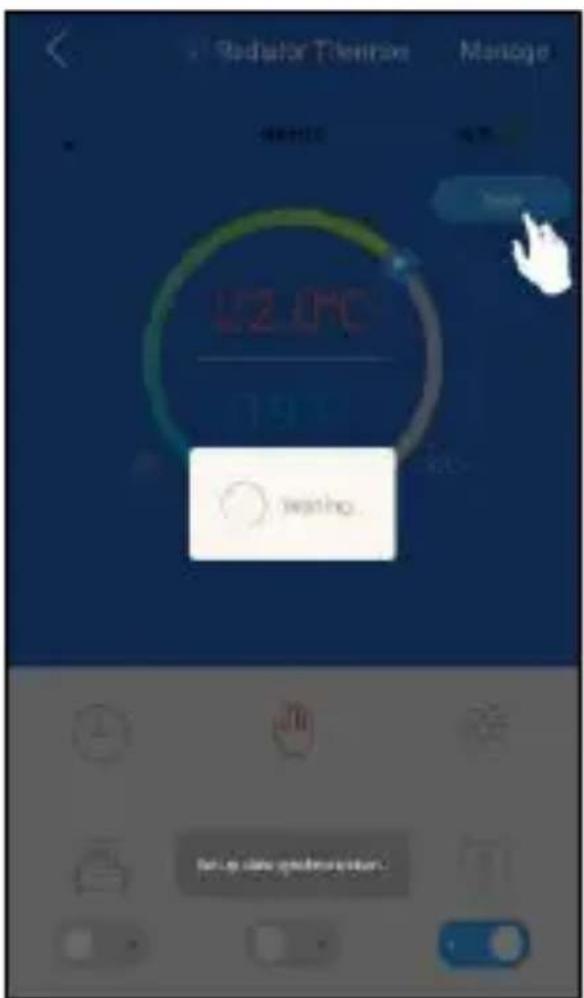

1. Druk op de radiatorknop in de apparatenlijst.

2. Je ziet nu het overzicht van de radiatorknop. Druk zet in dit overzicht

de functie aan bij het dubbele deur tekentje.

3. Druk op het opslaan knopje en de gewijzigde instellingen worden

binnen 10 seconden doorgevoerd.-60--61- Afsluiter/ventiel detectie Ook wel fout detectie genoemd. Als deze functie aan staat zullen fouten met betrekking tot het verwarmen van een ruimte worden gedetecteerd. Er wordt een foutmelding gegeven wanneer:

1. Het verwarmen van de ruimte naar de gewenste temperatuur langer

2. Als de temperatuur in de ruimte 2 graden hoger is dan de ingestelde

temperatuur voor meer dan 1 uur.

3. Als de temperatuur in de ruimte 3 graden hoger is dan de ingestelde

temperatuur. Als een van deze 3 zaken voorkomt zal je een melding krijgen in de app. Deze functie is ook enkel te bedienen vanuit de app.

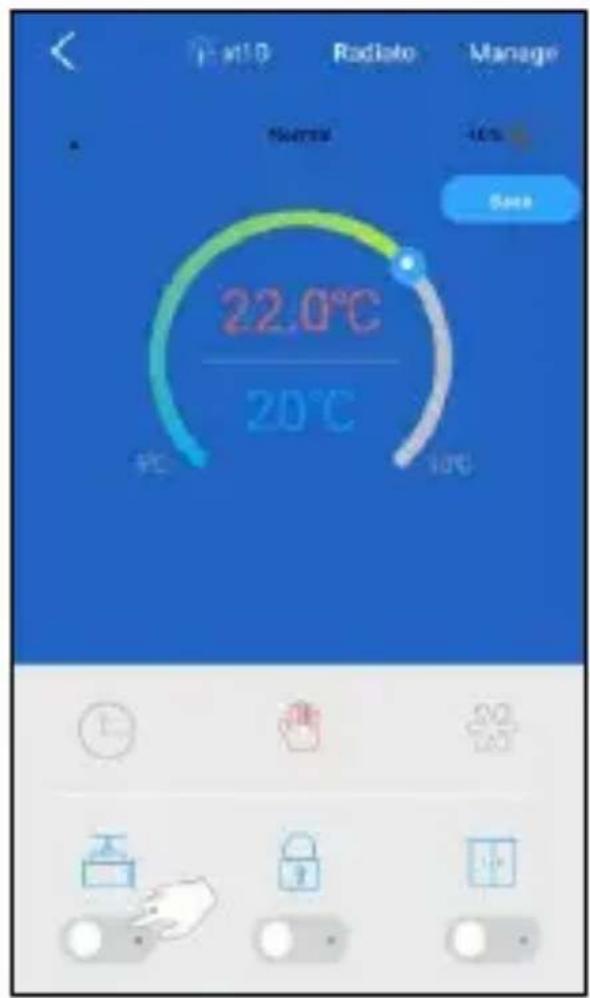

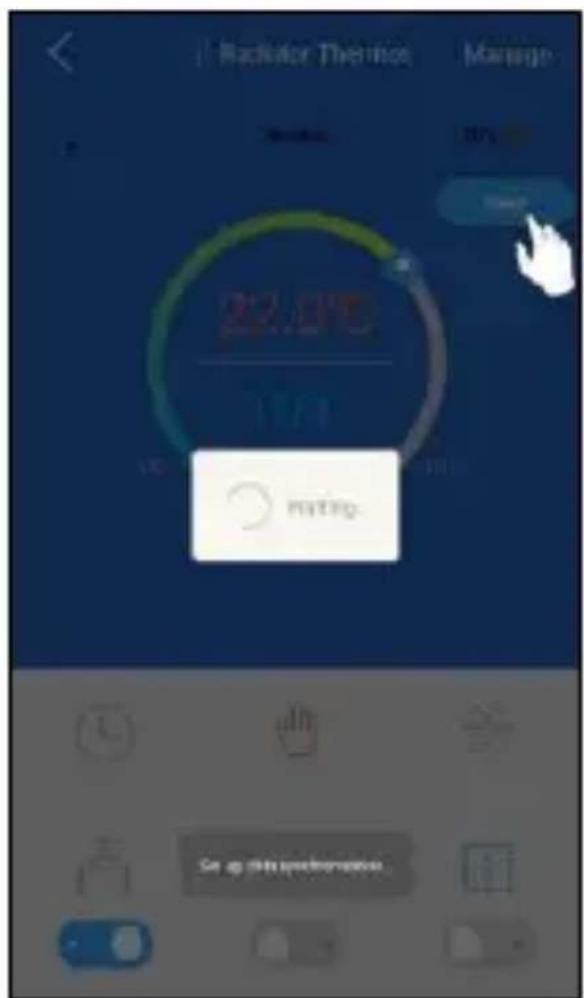

1. Druk op de radiatorknop in de apparatenlijst.

2. Je ziet nu het overzicht van de radiatorknop. Druk zet in dit overzicht

op het ventieltje om de functie aan te zetten.

3. Druk op het opslaan knopje en de gewijzigde instellingen worden

Specificaties Stroominvoer DC3V (AAx2, Alkaline) Levensduur batterij 2 jaar Frequentie 868MHz Draadloze afstand 80> meter in open lucht Instelbare temperatuur 5 ~30 ℃ Metingsinterval 2 minuten Klepslag 6mm max Geluidsniveau <35 dBA Bedrijfstemperatuur 0 ~40℃ Opslagtemperatuur -20 ~ 65 ℃ Max temperatuur water 90℃ Toepasbare omgeving Binnenshuis, dicht bij het raam Omgeving standaard RoHS Omvang Φ57×89mm Montagering M30x1.5mm Gewicht 192g (met batterijen)-64-
