Producttype	Koolstofdioxidemonitor (CO₂) met temperatuur- en vochtigheidsdetectie
Afmetingen	99 mm x 99 mm x 37 mm
Netto gewicht	291 g
Voeding	DC 5V (adapter 5V/1A inbegrepen) + ingebouwde oplaadbare noodbatterij
Levensduur noodbatterij	Ongeveer 12 uur
CO₂-meetbereik	400 tot 5000 ppm
CO₂-meetnauwkeurigheid	± 50 ppm ± 5%
Temperatuurbereik	-5 °C tot 50 °C (23 °F tot 122 °F)
Temperatuurnauwkeurigheid	± 0.5 °C
Vochtigheidsbereik	0.0 tot 99.9 % RV
Vochtigheidsnauwkeurigheid	± 5 % RV
LED-statusindicator	Groen (≤1000 ppm), geel (1000-1500 ppm), rood (≥1500 ppm)
Geluidsalarm	75 dB op 1 meter
Gesproken meldingen	Ja, met taalkeuze
Connectiviteit	Compatibel met de K2-connector en de ELRO Connects 2.0-app (optioneel)
Kalibratie	Automatische kalibratie (aanpassing aan de omgeving in 24 uur)
IP-klasse	IP40
Levensduur van de sensor	10 jaar (weergave 'End' aan het einde van de levensduur)
Onderhoud en reiniging	Maandelijkse reiniging met een zachte stofzuiger aan de zijkanten; geen vochtige doek of reinigingsmiddelen gebruiken
Recycling	Product, accessoires, batterijen en snoeren recyclebaar (WEEE)
Normen	CE, RoHS

Veelgestelde vragen - FCO2400R ELRO

Hoe installeer ik de CO₂-monitor?

Bevestig de montageplaat aan de muur op ooghoogte met behulp van de meegeleverde schroeven en pluggen. Verwijder de monitor van de plaat door deze 15° tegen de klok in te draaien en klik hem dan vast door 15° in de andere richting te draaien. U kunt hem ook op een vlakke ondergrond plaatsen. Sluit de netadapter aan en schakel de noodbatterij in. Laat het apparaat minimaal 24 uur wennen aan de omgeving voor een optimale automatische kalibratie.

Wat te doen bij een CO₂-alarm?

Blijf kalm. Open onmiddellijk alle deuren en ramen en schakel verwarmingsapparaten uit. Als het alarm aanhoudt, verlaat dan de ruimte. Laat de openingen geventileerd en ga pas naar binnen nadat het alarm is gestopt. Raadpleeg een arts als u symptomen van CO₂-vergiftiging ervaart.

Hoe voeg ik de monitor toe aan de ELRO Connects 2.0-app?

Schakel de monitor in met de achterste schakelaar. Open de ELRO Connects 2.0-app en selecteer 'CO₂ Monitor'. Druk driemaal snel op de TEST/HUSH-knop om het apparaat aan de K2-connector te koppelen. Volg de instructies in de app om de toevoeging te voltooien.

Wat betekenen de kleuren van de LED-indicator?

De LED-indicator verandert afhankelijk van het CO₂-niveau: groen ≤ 1000 ppm (goed), geel tussen 1000 en 1500 ppm (opgelet, ventilatie gewenst), rood ≥ 1500 ppm (geluidsalarm, actie vereist).

Hoe wijzig ik de taal van de gesproken meldingen?

Houd binnen 150 seconden na het inschakelen de knoppen SET/AUTO en TEST/HUSH tegelijkertijd 3 seconden ingedrukt. U hoort de huidige taal. Druk opnieuw 3 seconden om naar de volgende taal te gaan. Herhaal tot u de gewenste taal hebt gevonden.

Waar mag de monitor NIET worden geïnstalleerd?

Vermijd gesloten ruimtes (kast, achter een gordijn), gebieden die worden geblokkeerd door meubels, boven een gootsteen, in de buurt van een deur, raam, afzuigkap of ventilatieopening. Installeer het niet bij temperaturen onder -5 °C of boven 50 °C, op een stoffige, vochtige plaats of in de buurt van een kooktoestel.

Hoe maak ik de CO₂-monitor schoon?

Gebruik een zachte stofzuiger om voorzichtig opgehoopt stof aan de zijkanten te verwijderen. Gebruik nooit een vochtige doek, reinigingsmiddelen, oplosmiddelen of schurende reinigers. Een licht vochtige zachte doek (schoon water) kan op de behuizing worden gebruikt zonder vocht naar binnen te laten.

Wat is de levensduur van de noodbatterij?

De ingebouwde oplaadbare noodbatterij heeft een levensduur van ongeveer 12 uur zonder netaansluiting. Hij laadt automatisch op wanneer de adapter is aangesloten. Gebruik de AAN/UIT-schakelaar aan de achterzijde om hem in te schakelen.

Wat betekent de weergave 'End' op het scherm?

De weergave 'End' geeft het einde van de levensduur van de sensor aan (typische levensduur van 10 jaar). De monitor kan geen betrouwbare metingen meer garanderen en moet worden vervangen.

Is dit product geschikt voor industrieel gebruik?

Nee, deze monitor is ontworpen voor thuisgebruik, op kantoor, op school of in de kantine. Het is niet bedoeld voor industriële omgevingen waar gedurende lange perioden hoge CO₂-concentraties kunnen voorkomen.

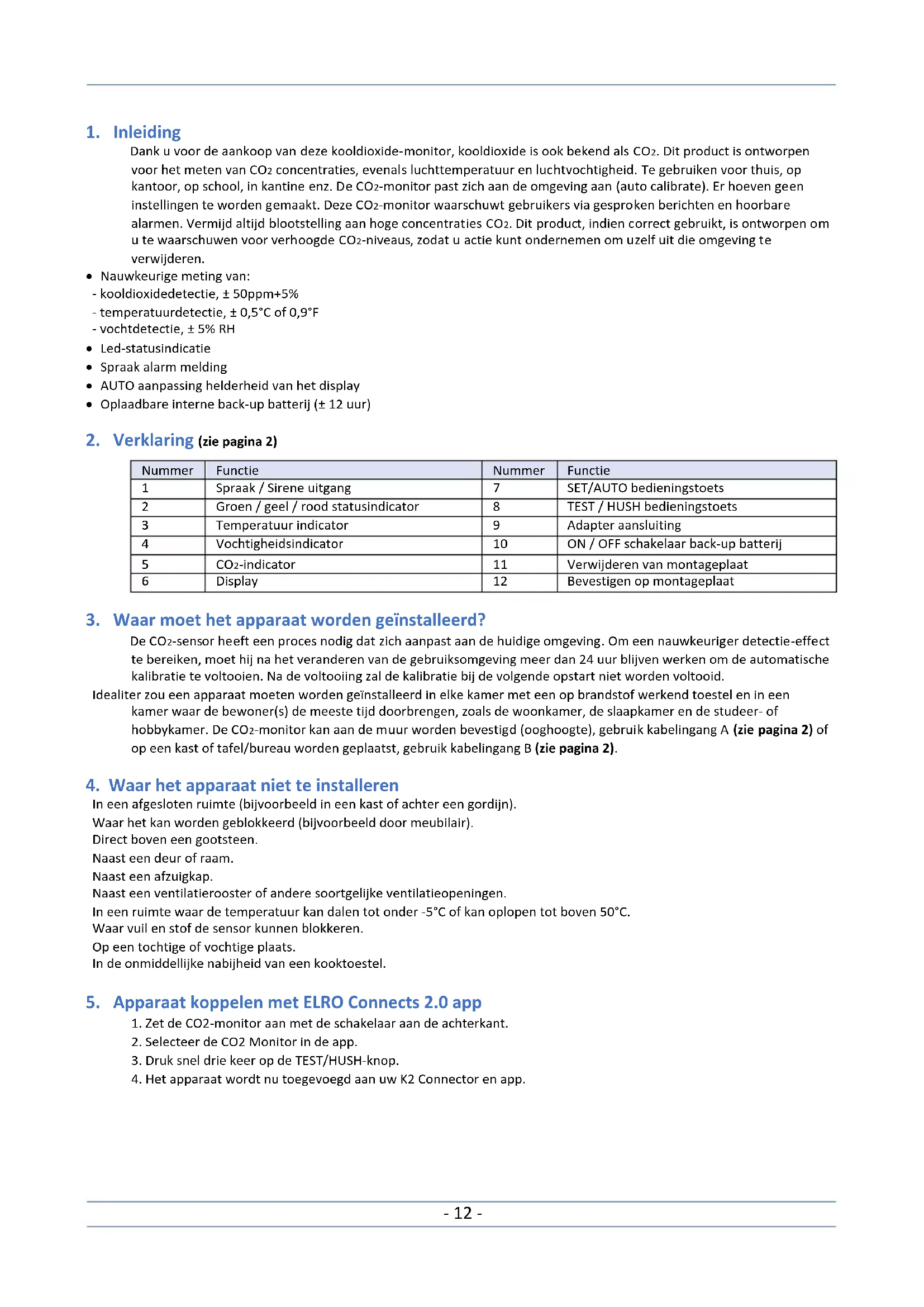

GEBRUIKSAANWIJZING FCO2400R ELRO

Nederlands Gebruiksaanwijzing Pagina 12

Dank u voor de aankoop van deze kooldioxide-monitor, kooldioxide is ook bekend als CO₂. Dit product is ontworpen voor het meten van CO₂ concentraties, evenals luchttemperatuur en luchtvochtigheid. Te gebruiken voor thuis, op kantoor, op school, in kantine enz. De CO₂-monitor past zich aan de omgeving aan (auto calibrate). Er hoeven geen instellingen te worden gemaakt. Deze CO₂-monitor waarschuwt gebruikers via gesproken berichten en hoorbare alarmen. Vermijd altijd blootstelling aan hoge concentraties CO₂. Dit product, indien correct gebruikt, is ontworpen om u te waarschuwen voor verhoogde CO₂-niveaus, zodat u actie kunt ondernemen om uzelf uit die omgeving te verwijderen.

• Nauwkeurige meting van:

- kooldioxidedetectie, ± 50ppm+5%

- temperatuurdetectie, ± 0,5°C of 0,9°F

- vochtdetectie, ± 5% RH

• Led-statusindicatie
• Spraak alarm melding
  • AUTO aanpassing helderheid van het display
• Oplaadbare interne back-up batterij ( ± 12 uur)

2. Verklaring (zie pagina 2)

Nummer	Functie	Nummer	Functie
1	Spraak / Sirene uitgang	7	SET/AUTO bedieningstoets
2	Groen / geel / rood statusindicator	8	TEST / HUSH bedieningstoets
3	Temperatuur indicator	9	Adapter aansluiting
4	Vochtigheidsindicator	10	ON / OFF schakelaar back-up batterij
5	CO2-indicator	11	Verwijderen van montageplaat
6	Display	12	Bevestigen op montageplaat

3. Waar moet het apparaat worden geïnstalleerd?

De CO₂-sensor heeft een proces nodig dat zich aanpast aan de huidige omgeving. Om een nauwkeuriger detectie-effect te bereiken, moet hij na het veranderen van de gebruiksomgeving meer dan 24 uur blijven werken om de automatische kalibratie te voltooien. Na de voltooing zal de kalibratie bij de volgende opstart niet worden voltooid.

Idealiter zou een apparaat moeten worden geïnstalleerd in elke kamer met een op brandstof werkend toestel en in een kamer waar de bewoner(s) de meeste tijd doorbrengen, zoals de woonkamer, de slaapkamer en de studeer- of hobbykamer. De CO₂-monitor kan aan de muur worden bevestigd (ooghoogte), gebruik kabelingang A (zie pagina 2) of op een kast of tafel/bureau worden geplaatst, gebruik kabelingang B (zie pagina 2).

4. Waar het apparaat niet te installeren

In een afgesloten ruimte (bijvoorbeeld in een kast of achter een gordijn).

Waar het kan worden geblokkeerd (bijvoorbeeld door meubilair).

Direct boven een gootsteen.

Naast een deur of raam.

Naast een afzuigkap.

Naast een ventilatierooster of andere soortgelijke ventilatieopeningen.

In een ruimte waar de temperatuur kan dalen tot onder -5°C of kan oplopen tot boven 50°C.

Waar vuil en stof de sensor kunnen blokkeren.

Op een tochtige of vochtige plaats.

In de onmiddellijke nabijheid van een kooktoestel.

5. Apparaat koppelen met ELRO Connects 2.0 app

1. Zet de CO2-monitor aan met de schakelaar aan de achterkant.
2. Selecteer de CO2 Monitor in de app.
3. Druk snel drie keer op de TEST/HUSH-knop.
4. Het apparaat wordt nu toegevoegd aan uw K2 Connector en app.

6. Montage (zie pagina 2)

De CO2-monitor wordt geleverd met schroeven en muurpluggen voor montage aan de muur.

Verwijder de CO₂-monitor van de montageplaat, draai (11) ongeveer 15° tegen de wijzers van de klok in. Gebruik de montageplaat om de boorgaten te markeren.

Plaats na het boren de pluggen in de gaten en schroef vervolgens de montageplaat vast met de schroeven.

Schakel de back-up batterij (10) in, volledig opgeladen is ongeveer 12 uur gebruik zonder adapteraansluiting.

Sluit de adapter aan op de CO2-monitor (9) en een stopcontact.

Plaats de CO₂-monitor op de montageplaat en draai (12) ongeveer 15° met de klok mee.

7. Statusindicator - Groen / Geel / Rood

ELRO Groen 400 SET AUTO TEST HUSH

Wanneer ≤1000PPM, geeft het waarschuwingsvenster een groene kleur weer.

Bij 1000PPM \~ 1500 PPM, toont het waarschuwingsvenster een gele kleur.

Wanneer ≥1500 PPM, toont het waarschuwingsvenster de rode kleur en klinkt er een alarmgeluid van 75db@1m.

Neem de aanbevolen maatregelen om schade aan de persoonlijke gezondheid en veiligheid te voorkomen.

SET AUTO Kort indrukken om te schakelen tussen temperatuur, vochtigheid en CO₂ weergave. SET AUTO + 📋 Kort indrukken om temperatuurdisplay te krijgen en dan lang indrukken om graden Celcius of graden Fahrenheit in te stellen. SET AUTO + CO₂ Kort indrukken om CO₂ weergave te krijgen en dan lang indrukken om alarmgeluid AAN/UIT te zetten. TEST HUSH Lang indrukken om het alarm te testen. Kort indrukken om het alarm voor 10 minuten uit te stellen/dempen. SET AUTO + TEST HUSH Binnen 150 seconden na het inschakelen van het product, houdt u beide toetsen tegelijkertijd 3 seconden lang ingedrukt. U hoort een gesproken bericht in de huidig geselecteerde taal. Druk nogmaals 3 seconden op de toets en de selectie gaat naar de volgende beschikbare taal.

9. Aanbevolen acties wanneer de CO2-monitorwaarschuwing is geactiveerd

Blijf kalm. Open alle deuren en ramen en zet alle verbrandingstoestellen uit.

Als de CO2-monitor het alarm blijft afgeven, evacueer uw huis.

Laat alle deuren en ramen open en ga niet naar binnen tot het alarm is gestopt.

Zoek medische hulp voor iedereen die mogelijk lijdt aan de gevolgen van kooldioxidevergiftiging.

10. Kooldioxidene niveaus en richtlijnen

400PPM Normaal buitenluchtniveau

400 \~ 1000PPM Typisch niveau binnenshuis bij goede ventilatie.

OPMERKING: Als de CO₂-niveaus laag zijn wanneer het gebouw is afgesloten en bewoond, controleer dan op overventilatie (te veel verse lucht = energieverspilling).

1000PPM ASHRAE en OSHA aanbevolen maximumniveau in een gesloten ruimte.

In veel landen wordt dit beschouwd als het maximale comfortniveau.

1200PPM Slechte luchtkwaliteit - ventilatie vereist.

2000PPM Volgens vele studies veroorzaakt dit CO₂-niveau een aanzienlijke toename van slaperigheid, vermoeidheid, hoofdpijn lagere concentratieniveaus en een verhoogde kans op de verspreiding van ademhalingsvirussen zoals verkoudheid, enz.

5000PPM OSHA en NIOSH eerste drempel voor veiligheid. Maximaal toegestane concentratie binnen een werkperiode van 8 uur.

11. Onderhoud

Wij raden aan de CO2-monitor één keer per maand handmatig te testen door de testknop ingedrukt te houden. Stof is een belangrijke oorzaak van valse alarmen. Reinig de CO2-monitor daarom eens per maand. Gebruik een stofzuiger om opgehoopt stof langs de zijkanten van de CO2-monitor voorzichtig te verwijderen. Gebruik nooit een natte doek of detergent om uw CO2-monitor schoon te maken. Reinig het apparaat met een zachte, vochtige en pluisvrije doek.

Zorg ervoor dat er geen vocht in de behuizing terechtkomt. Gebruik geen sprays, oplosmiddelen, schoonmaakmiddelen op alcoholbasis of schurende reinigingsmiddelen, maar alleen schoon water om de doek te bevochtigen.

12. Waarschuwingen

Deze handleiding bevat belangrijke veiligheidsinformatie over de CO2-monitor.

Lees de handleiding zorgvuldig door en bewaar hem op een veilige plaats voor toekomstige raadpleging.

Open het apparaat niet als het beschadigd is.

Verwijder geen veiligheidstekens, stickers of etiketten van het apparaat.

Bewaar alle veiligheidstekens, stickers en etiketten in leesbare toestand.

Dit product kan niet worden gebruikt in fabrieken, magazijnen en andere industriële omgevingen waar zich gedurende lange tijd een hoge CO₂-concentratie kan voordoen.

Als het product in een nauwe ruimte moet worden geplaatst, moet de ruimte goed geventileerd zijn, vooral de twee diffusieramen moeten op een goed geventileerde plaats zitten.

Het product moet uit de buurt van warmtebronnen worden geplaatst en direct zonlicht of andere thermische straling vermijden.

Dit product zou niet in de omgeving met hoge stofdichtheid voor een lange tijd moeten worden gebruikt.

13. Specificaties

Werkspanning : DC5V (Power adapter 5V/1A)

CO₂ meetbereik : 400 \~ 5000 PPM

CO₂ metingsfout bereik : ± 50PPM ± 5%

Drukafhankelijkheid : + 1,6 % aflezing per kPa afwijking van de normale druk

Resolutie en reactietijd van de CO₂ meting : 1 PPM ; T90 < 120s

Temperatuurbereik : -5°C \~ 50°C of 23°F \~ 122°F

Foutbereik temperatuurmeting : ± 0.5 of 0.9

Resolutie/reactietijd temperatuurmeting : 0.1.1°C /°F; T90 < 120s T90 < 120s

Vochtigheid meetresolutie en responstijd : 0.1% ; T90 < 600s.1% ; T90 < 600s

Vochtigheidsmeetbereik : 0.0% \~ 99.9%RH

De foutenwaaier van de vochtigheidsmeting : ± 5% RH5% RH

Back-up batterij looptijd : 12 uur

Werkomgeving : Werktemperatuur -55°C \~ 50°C : Werkvochtigheid 0 \~ 90% RH (geen condensatie)

Opslagomgeving : opslagtemperatuur -10°C \~ 60°C : Opslagvochtigheid 0 \~ 95% RH (geen condensatie)

Levensduur sensor : 10 jaar (einde levensduur display "End")

IP-klasse : IP40

Norm voor milieubescherming : RoHS

Afmetingen : 99 mm x 99 mm x 37 mm

Gewicht van het product : Nettogewicht 291gr

14. Service en Contact

Voor vragen over de installatie, het gebruik of de werking van dit product kunt u terecht op www.elro.eu en de zoekmachine gebruiken om meer informatie te vinden. Let op: Hoewel alles in het werk is gesteld om de nauwkeurigheid van deze publicatie te waarborgen, kan geen verantwoordelijkheid worden aanvaard voor fouten of omissies. Gegevens kunnen veranderen, evenals de wetgeving, en u wordt dringend geadviseerd kopieën te verkrijgen van de meest recent uitgegeven voorschriften, normen en richtlijnen. Deze publicatie is niet bedoeld om de basis te vormen van een contract.

15. Symbolen

Het WEEE-symbool geeft aan dat dit product en de batterijen gescheiden van het huisvuil moeten worden afgevoerd. Wanneer dit product het einde van zijn nuttige levensduur heeft bereikt, brengt u het naar een daartoe aangewezen afvalverzamelpunt in de buurt om te zorgen voor een veilige verwijdering of recycling. Bescherm het milieu en de volksgezondheid en ga op verantwoorde wijze om met natuurlijke hulpbronnen! Door de CE-markering op een product aan te brengen, verklaart de fabrikant dat het product voldoet aan alle wettelijke vereisten voor CE-markering en in de hele EER mag worden verkocht.

16. Aansprakelijkheid

Deze CO₂-monitor is ontworpen om u te waarschuwen voor een mogelijk gevaarlijke ophoping van kooldioxidegas. Hij is niet ontworpen om een kooldioxideprobleem te verhelpen of om een specifieke kooldioxidebron te lokaliseren. ELRO kan niet aansprakelijk worden gesteld voor een kooldioxide-onderzoek of service-oproep die naar aanleiding van een alarm wordt uitgevoerd of geregeld.

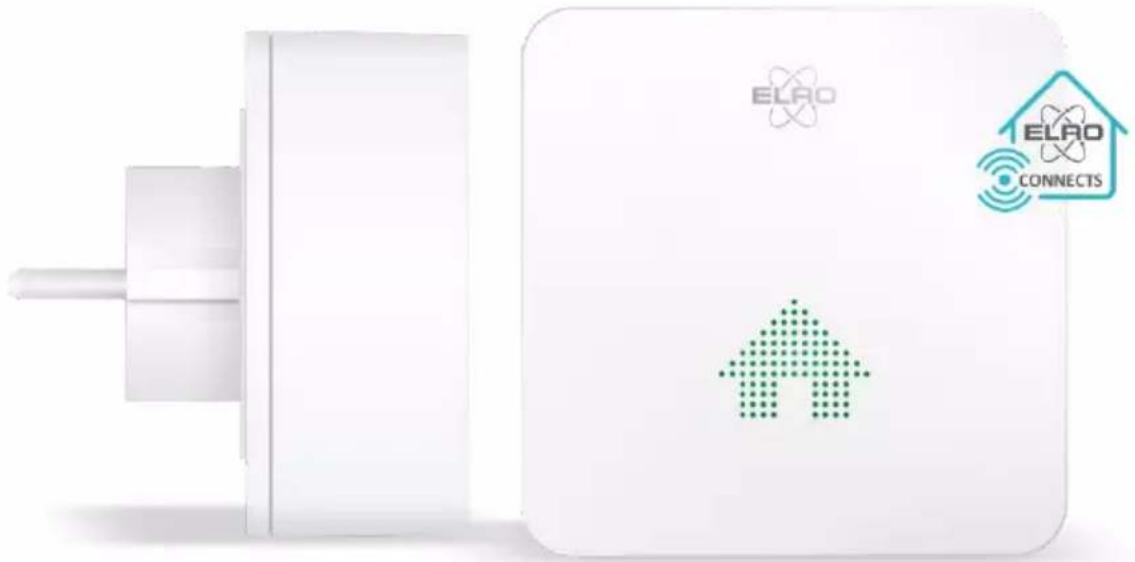

ACCESSOIRE - SF50GA SMART HOME ALARM K2 CONNECTOR

Uw link naar de ELRO Connects app. De K2 Connector maakt gebruik van Radio Frequentie (RF) technologie, die de kenmerken heeft van een laag stroomverbruik, hoge veiligheid en geavanceerde communicatie tussen RF-apparaten en maakt het mogelijk om een slim systeem te vormen met onze andere RF-producten, zoals: Rookmelders, Koolmonoxide alarmen, CO2 monitoren, Warmte- en wateralarmen, Deur-raamsensoren, Bewegingssensoren, Stopcontacten etc. etc.

Plug & Play in 3 eenvoudige stappen

1. Download de "ELRO Connects 2.0" app.
2. Verbind de ELRO Connects K2 Connector met de app.
3. Sluit het apparaat aan op de ELRO Connects K2 Connector.
