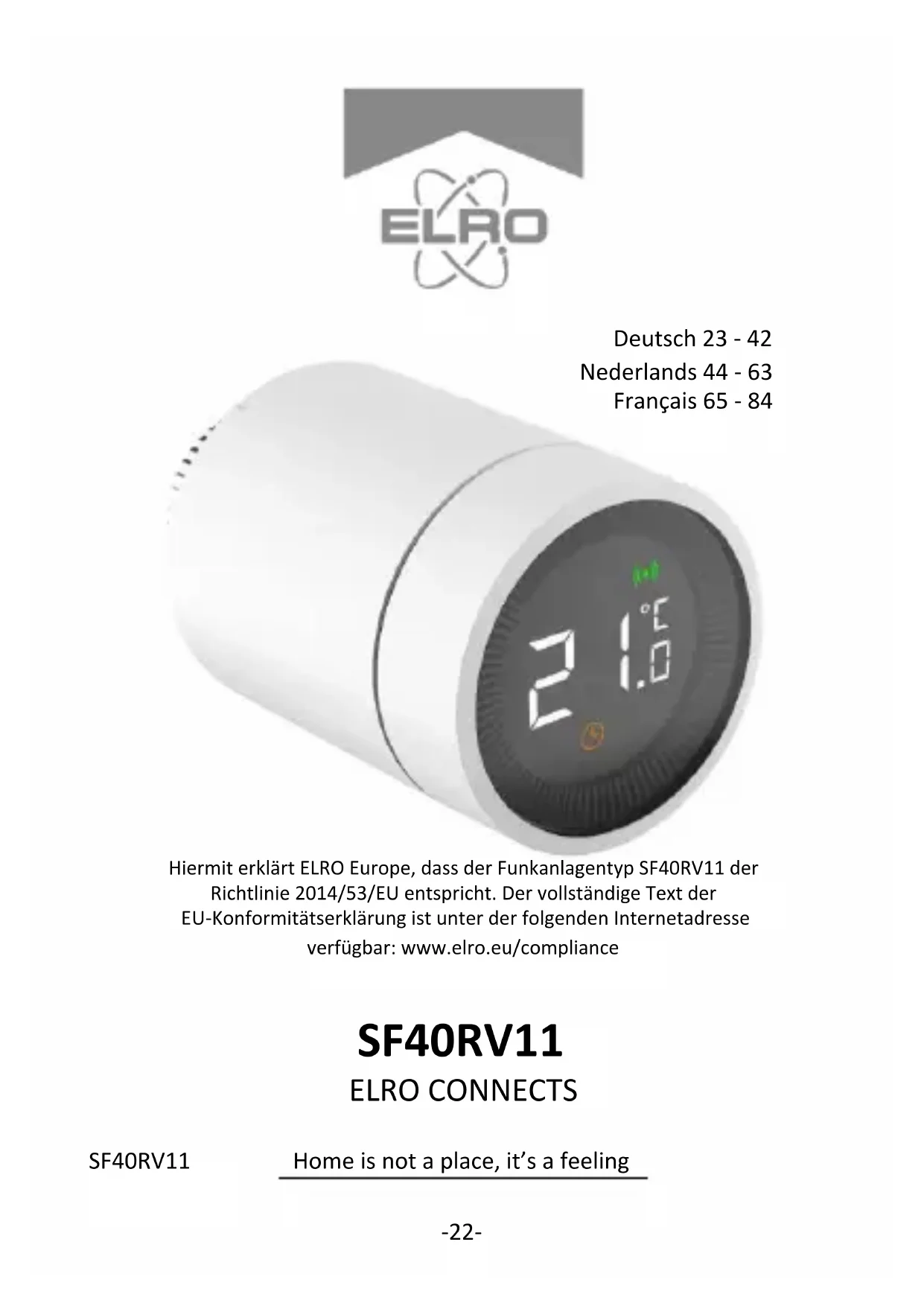

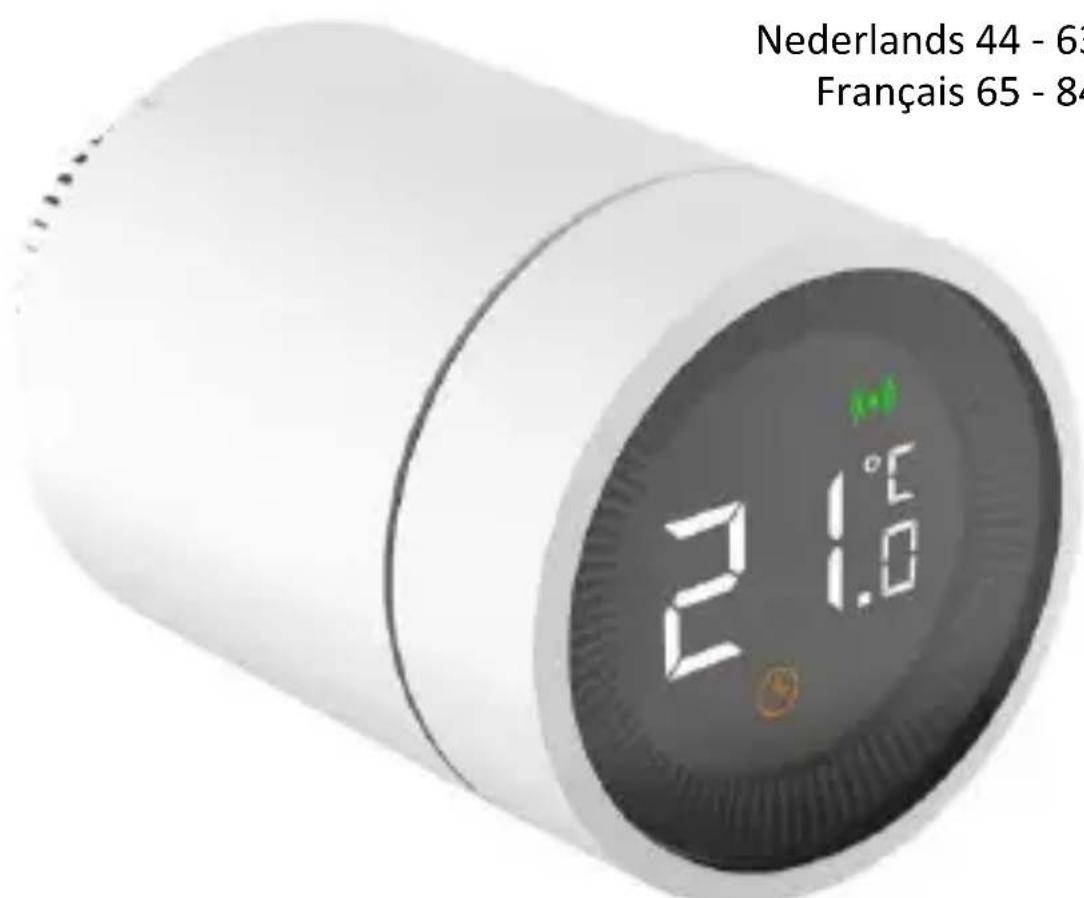

BEDIENUNGSANLEITUNG SF40RV11 ELRO

Hiermit erklart ELRO Europe, dass der Funkanlage typ SF40RV11 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elro.eu/compliance

SF40RV11

ELRO CONNECTS

SF40RV11

Herzlichen Glückwunsch zum Kauf des SF40RV. Mit diesen smarten Heizkörpersentil haben Sie die volle Kontrolle über die Heizung in Ihrem Haus und das sareg von entfernten Standorten aus. Das Gerät lasst sich einfach mit ihrem ELRO Smart Home System verbinden.

Produkt-Erklärung

Merkmale

• Different modes: Automatic mode, Manual mode and Anti-freeze mode.
  Die Temperatur kann von 5 bis 30^ eingestellt werden.
• Der Heizkörperdrehknopf hat ein LCD-Display mit großen Symbolen und ist damit leicht ablesbar.
  Die Lebensdauer der Batterie beträgt 2 Jahre.
• Sicheres Funkprotokoll, zuverlässig und einfach.
  Die Funkreichweite beträgt 80m

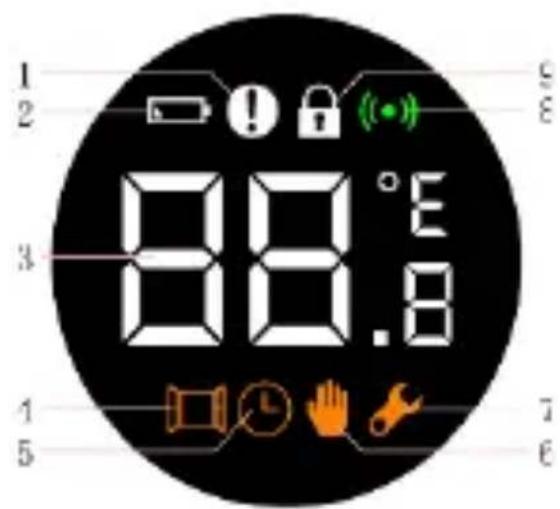

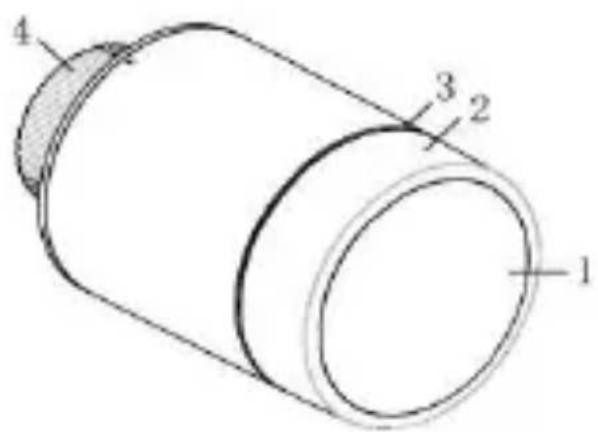

Erläuterung Display und Heizkörpersentil

1	LCD
2	Taste
	Drücken: Installationsmodus
	Drehen: Temperatur einstellen
3	LED
4	Montagering für Heizkörper

1	Fehlermeldung
2	Batterie- Unterspannung
3	Temperatur
4	Fenstererkennung
5	Automatikbetrieb
6	Manueller Modus
7	Installationsmodus
8	Verbindung
9	Kindersicherung

Installation des Heizkörpersventils

Installation der Batterie

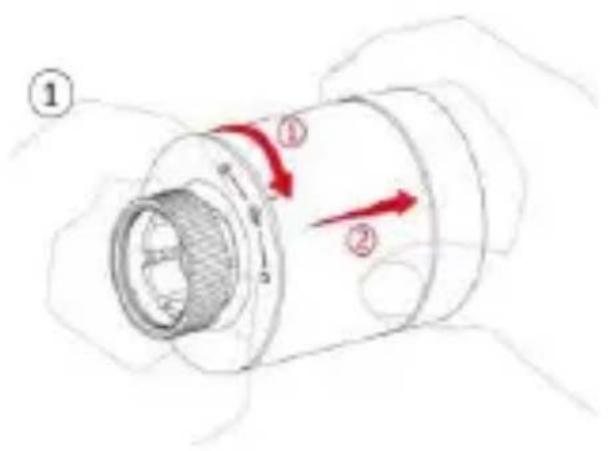

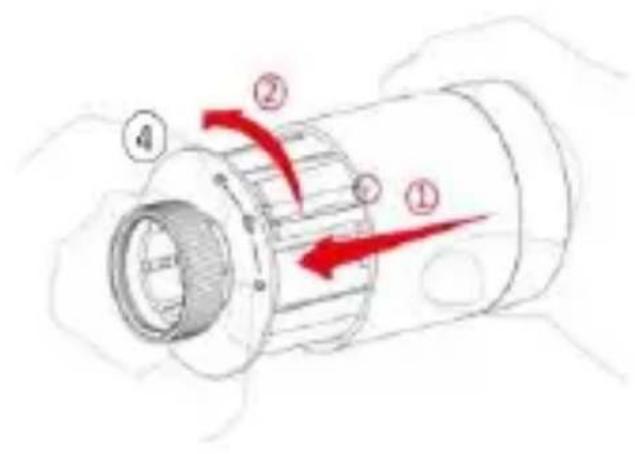

1. Schrauben Sie die Rückseite ab undziehen Sie sie hereaus.

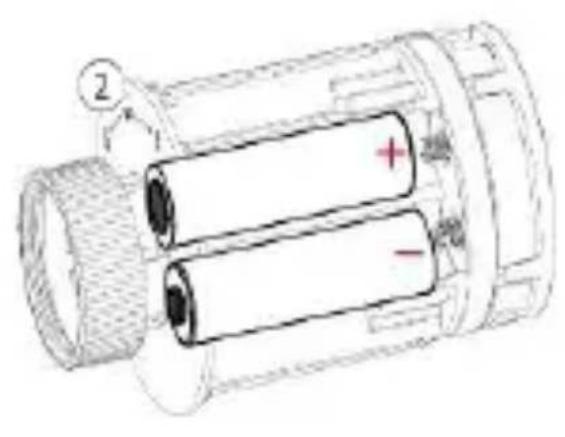

2. Legen Sie die Batterien entsprechend der richtigen Polarität ein. (2 AA-Alkalibatterien, beachten Sie, dass Sie keine wiederaufladbaren Batterien verwenden können).
3. Nach dem Einlagen der Batterien wird die aktuelle Temperatur angezeigt und das Installationssymbol erscheint.
4. Schrauben Sie nun die Kappe wieder auf. Achten Sie darauf, dass das Wort TOP auf der Rückseite mit der Linie übereinstimmt, bevor Sie sie aufschrauben.

Installation and Heizung

Zunachst müssen Sie sicherstellen, dass der Heizkörperknopf zu ihrem Heizsystem passt. Die Standardgroße von thermostatischen Abspperrventilen ist M30x1,5. Das ist die Große der Unterlegscheibe des SF40RV11. Um das Herauszufinden, prüfen Sie die Marke Ihres Thermostatventils. Sie können dann die Abmessungen im Internet nachschlagen. Wenn der Heizkörperknopf nicht zu ihrem Ventil passst, empfehlen wir Ohnen, einen Adapter zu bestellen, um Ihr Ventil auf M30x1,5 umzubauen.

In nur weniger Schritten können Sie ihre Thermostat-Taste bedieren. Nachdem der Thermostat installiert wurde, befindet er sich automatisch im manuellen Modus.

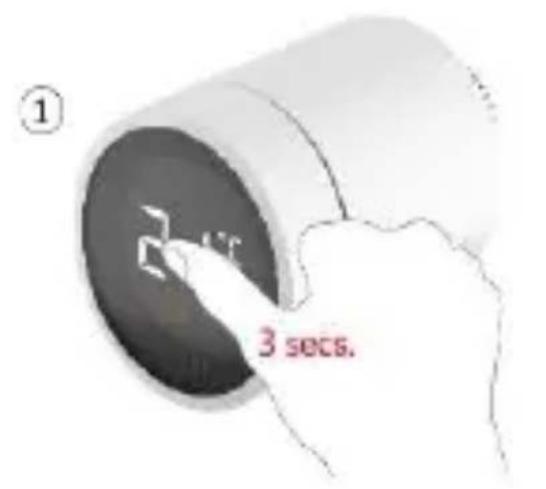

1. Um die Heizkörpertaste am Heizgerät zu installieren, drücken Sie 3 Sekunden lang auf das Display der Heizkörpertaste.
2. Schließlich erscheint ein Bildschirm mit F11 und die Installationsleuchte beginnnt zu flackern. Gleichzeitig vibriert die Thermostat-Taste leicht.

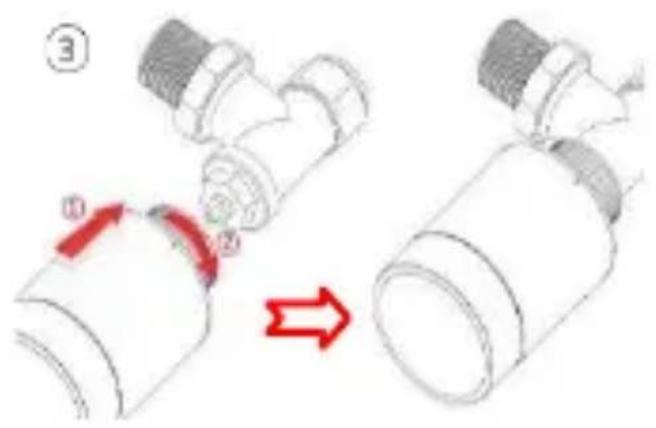

3. Der Thermostat ist nun bereit, auf das Heizgerät geschraubt zu werden. Drehen Sieihn mit dem Montagering am Heizgerät und achten Sie daraufuf, dass der Schirm richtig herum gedreht ist.

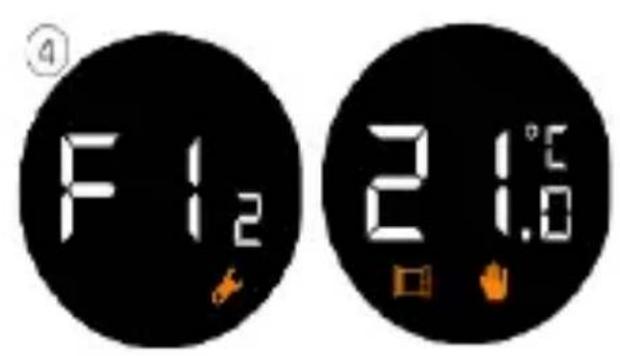

4. Drücken Sie die Heizkörpertaste erneut und F12 wird angezeigt. Nach etwa 10 Sekunden verschwindet das Installationssymbol und die aktuelle Temperatur wird angezeigt. Die Installation ist nun abgeschlossen.

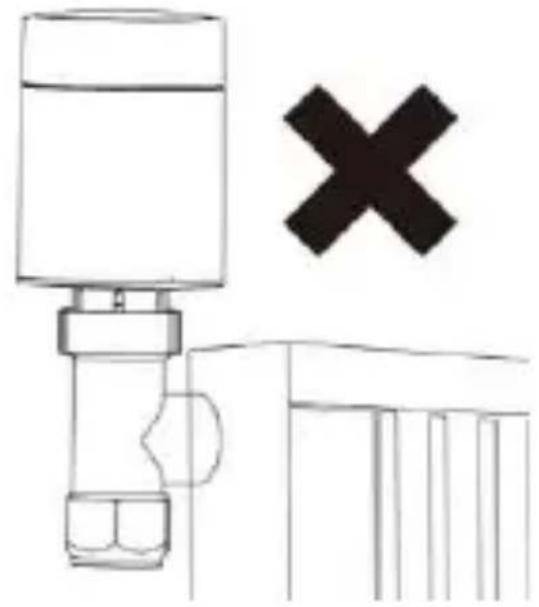

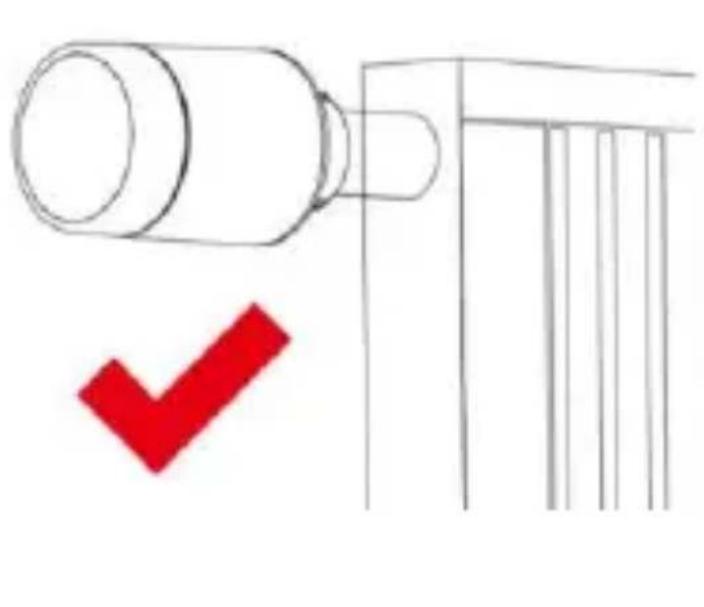

Um den Einfluss der Wärme der Hezung auf den Heizkörperknopf zu begrenzen, empfehlen wir, den Knopf wie folgt zu montieren.

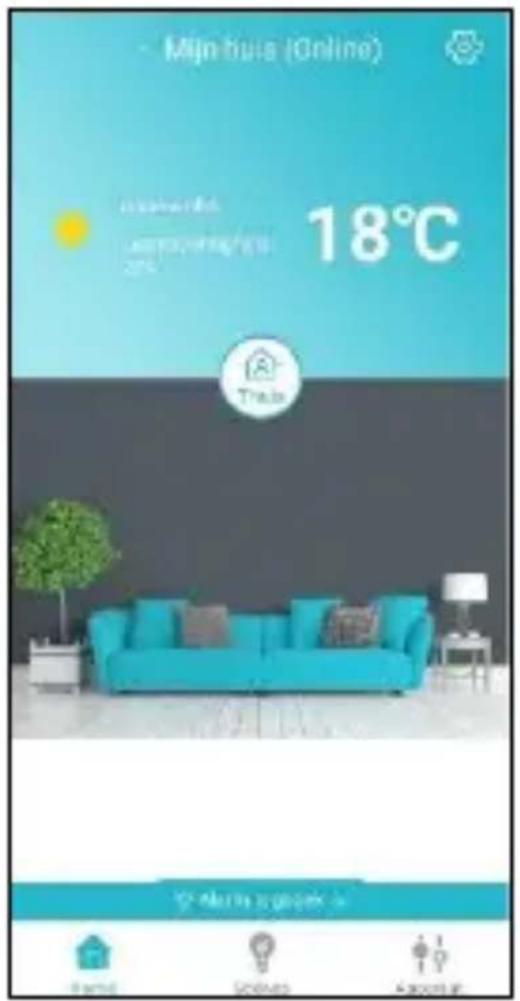

Installation auf der App

Die Verknüpfung des Heizkörpersventils mit der App ist sehr einfach und nimmt weniger Zeit in Anspruch.

1. Zunachst muss die ELRO Connects App geöffnet werden.

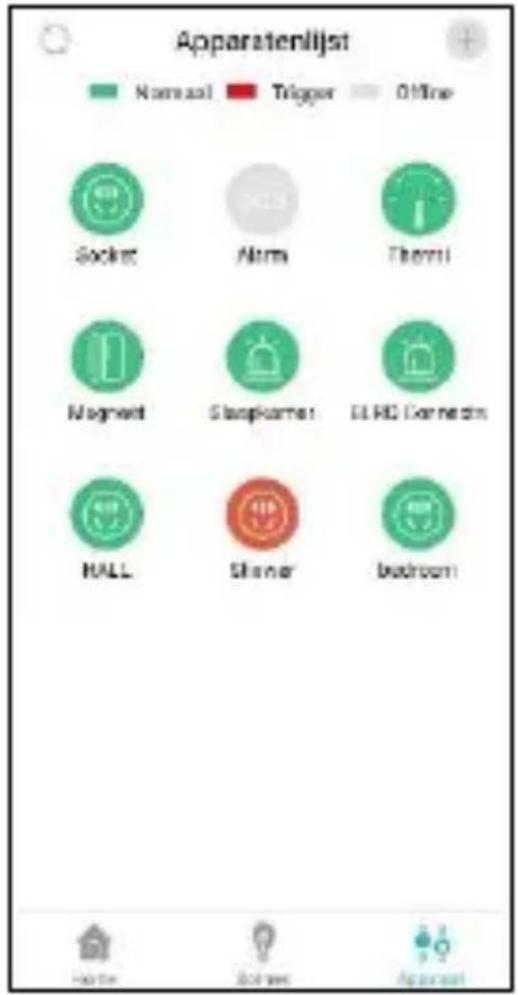

2. Navigieren Sie anschließend zur Geräteliste, indem Sie auf die Schaltfläche "Gerät" unter rechts im Bildschirm drücken.
3. Tippen Sie auf das "+" in der oberen rechten Ecke, um die Heizkörpertaste hinzuzufügen.

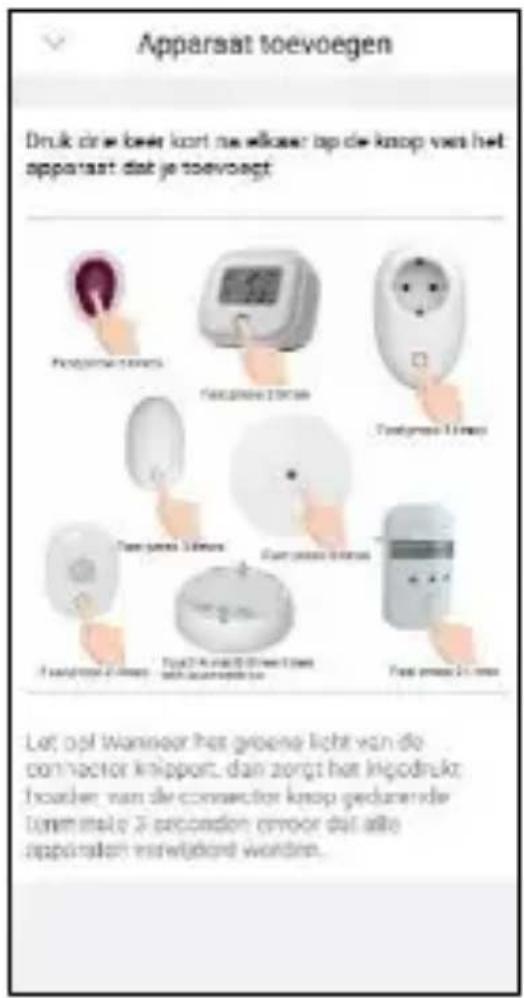

4. Drücken Sie 3 Mal kurz hintereinander auf die Anzeige der Heizkörper-Taste. Wenn die Verbindung hergestellt ist, blinkt die LED des K1-Anschlusses 10-mal kurz hintereinander und Sie erhalten eine Meldung in der App.

Das System ist nun einsatzbereit. Es dauert jedoch zwischen 2 und 8 Stunden, bis das System vollständig akklimatisiert ist. Dies ist abhängig von der Höhe des Raumes.

Verschiedene Modi

Die Heizkörpertaste hat 3 verschiedene Modi: Automatik, Manuell und Frostschutzmodus. Durch einmaliges Drücken auf dem Display oder durch Einstellen in der App können Sie zwischen den verschiedenen Modi wechseln.

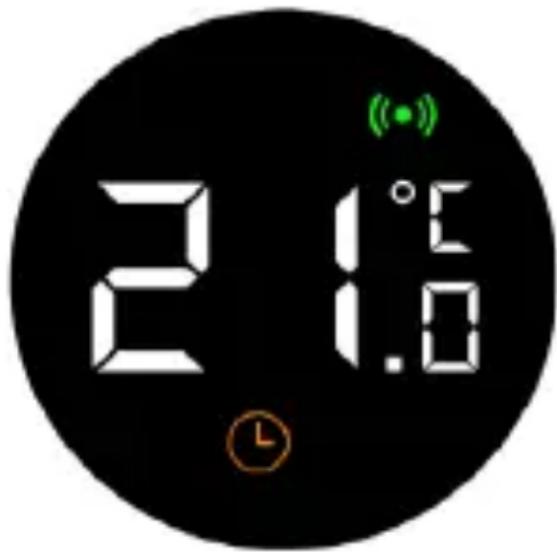

Automatikbetrieb

Wenn sich das Heizkörpersentil im Automatikbetrieb befindet, springt die Heizkörperstaste automatisch auf die eingestellte Temperatur. Hierfür müssen Sie in der App Zeitschaltuhren einstellen. Die Temperatur wird dann zu einer ausgewählten Zeit nach ihren Wünschen angepasst. Die Routinen können also ganz nach eigenem Geschmack eingestellt werden.

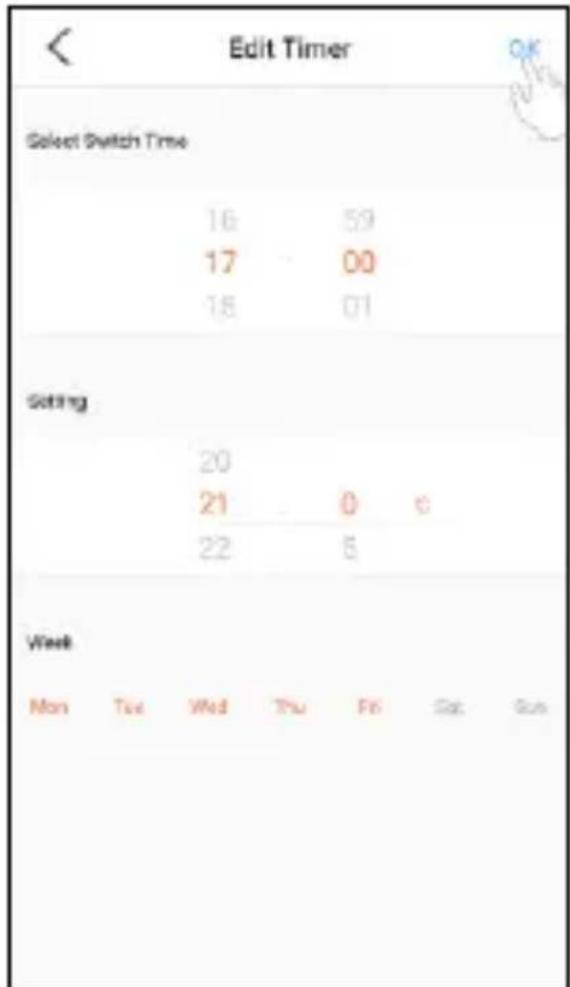

Timer einstellen

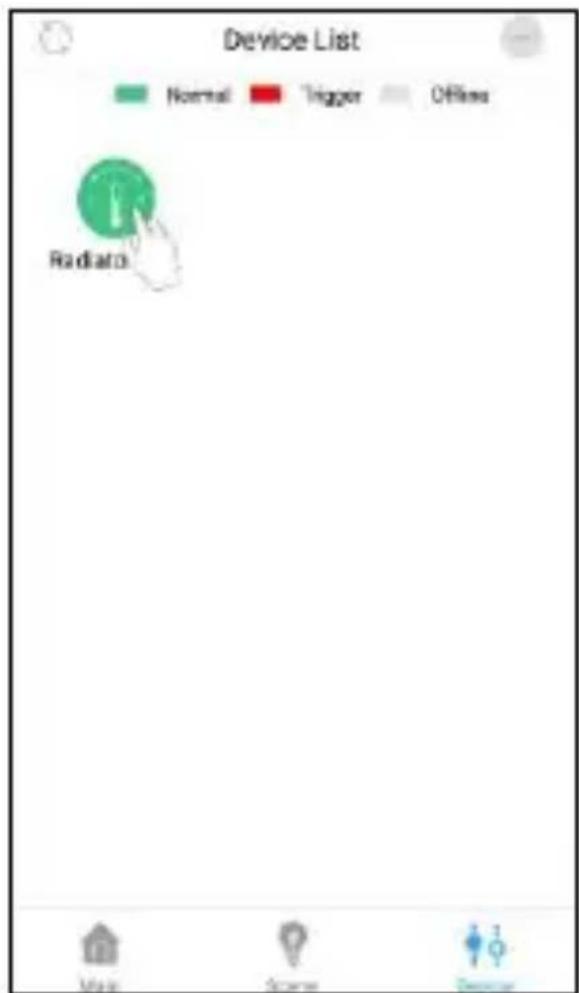

1. Tippen Sie in der Geräteliste auf das Symbol der Heizkörper-Taste.

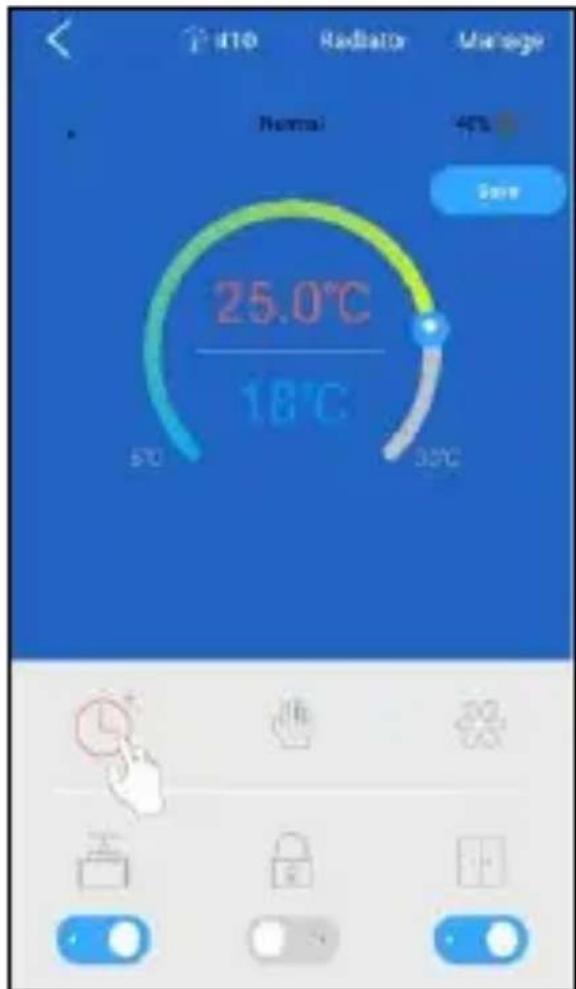

2. Klichen Sie auf das Uhrensymbol auf der Seite der Heizkörperschaltflächen.

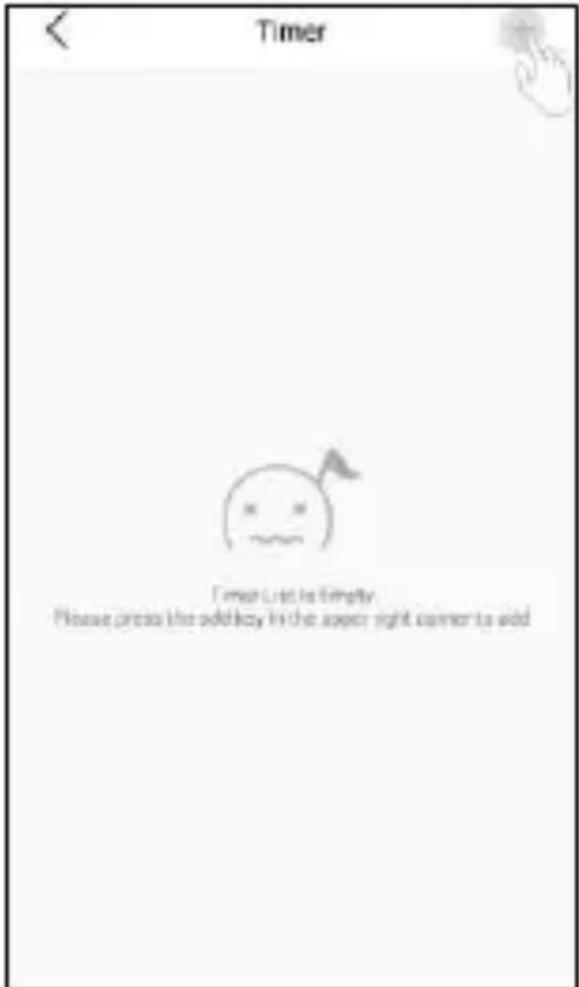

3. Dann sehen Sie eine leerelige und drucken Si+
4. Hier können Sie dann die Temperatur, die Uhrzeit und die Tage für ihren Timer einstehen.

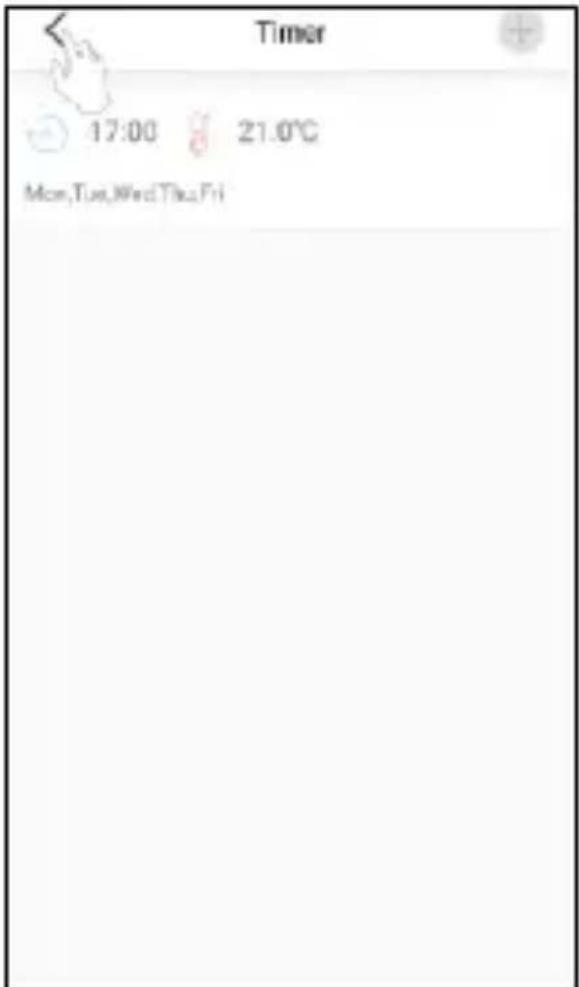

5. Sie können hier beliebig viele Timer hinzufugen. Drücken Sie < , um zurückzugehen.

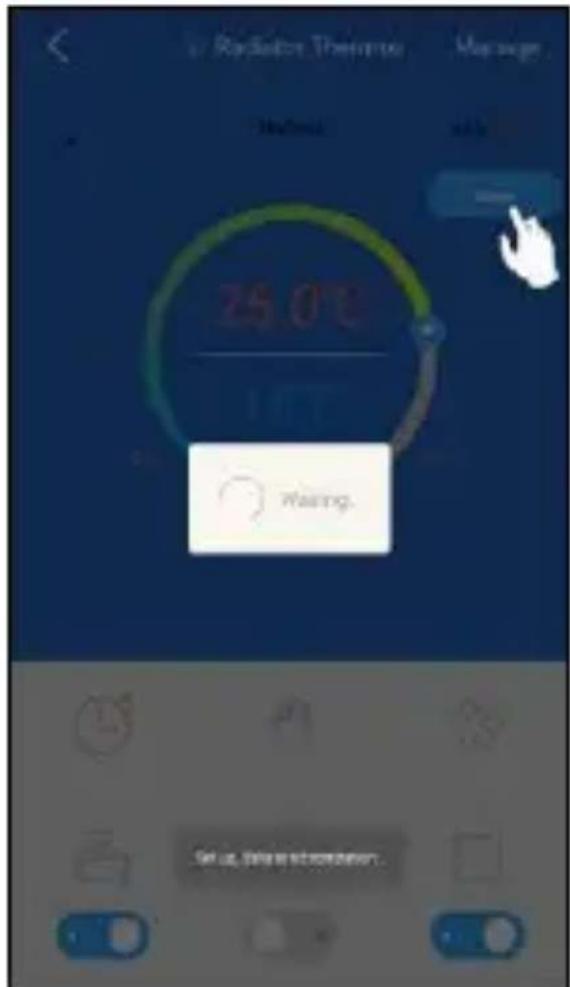

6. Drücken Sie dann Speichern, um die geänderten Einstellungen zu speichern.

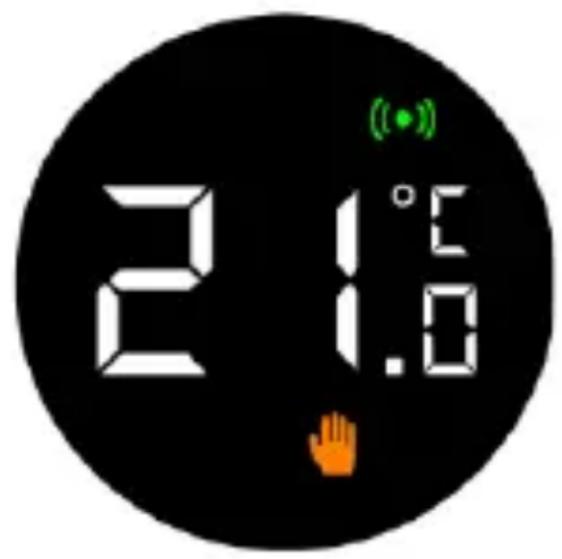

Manueller Modus

Die Temperatur wird nicht automatisch geändert. Sie können das Display selbst drehen, um die Temperatur einzustellen. Sie können die Temperatur auch in der App einstellen.

Wenn sich die Heizkörpertaste in thism Modus befindet, verhalt sie sich wie eine normale Heizkörpertaste.

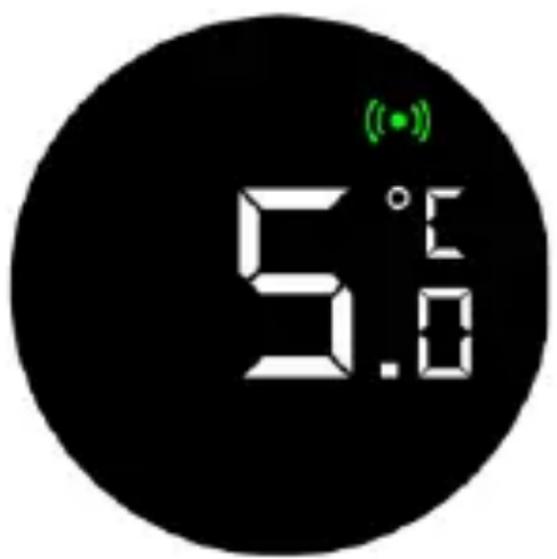

Anti-Frost-Modus

Wenn Sie für längerere Zeit von zu Hause weg sind, können Sie diesen Modus einschalten, um zu verhindern, dass ihre Rohre einfrieren. Sie können eine Temperatur zwischen 5-15 Grad wahren.

Temperatur einstellen

Die Temperatur kann auf mehrere Arten eingestellt werden, lokal und aus der Ferne.

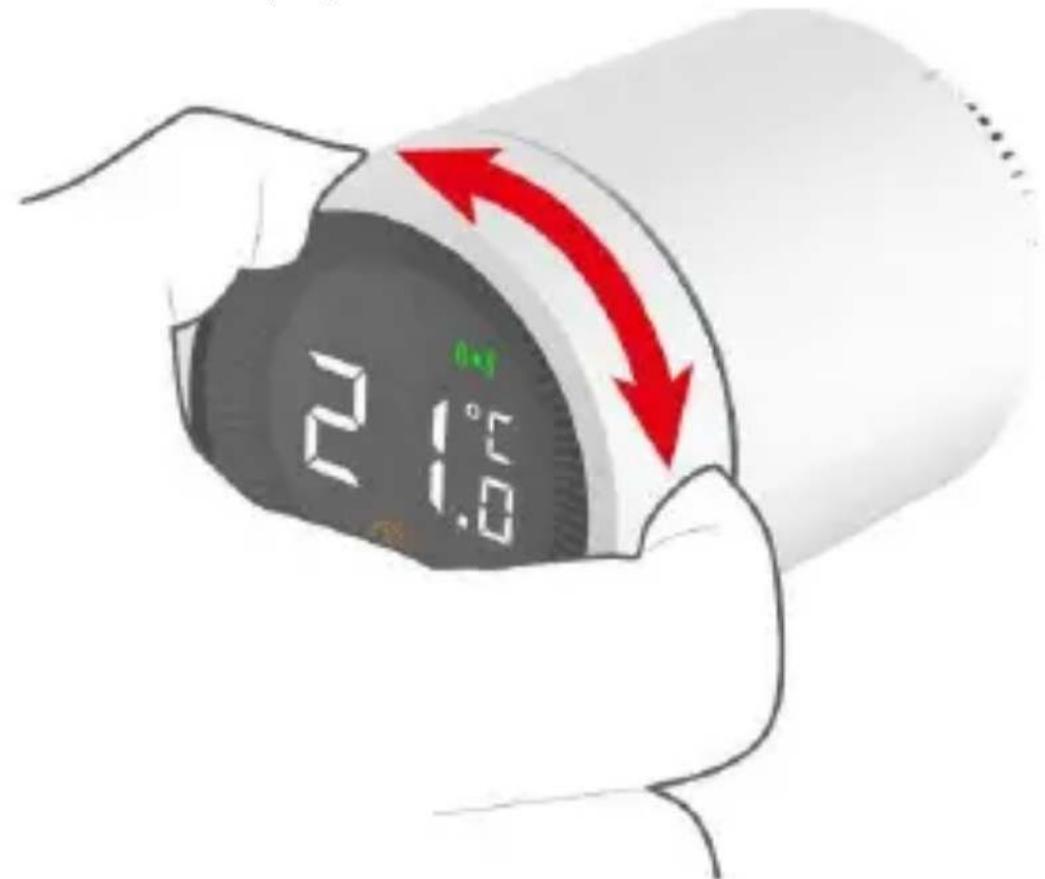

Temperatur lokal einstellen

Wenn sich der Thermostat im Standby-Modus befindet, können Sie die Temperatur durch Drehen des Knopfes einstellen. Achten Sie darauf, dass Sie zuerst das Display drücken.

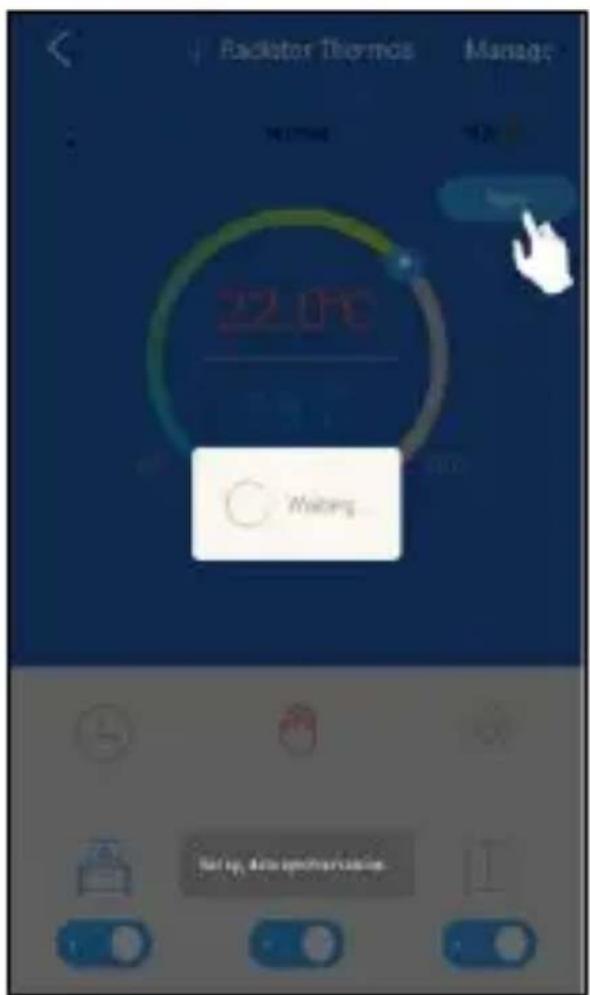

Einstellen der Temperatur in der App

Die Temperatureinstellungen sind in allen Modi verfügbar, sodass Sie sie jederzeit anpassen konnen. Sie konnen die Temperatur mit dem Schieberegler einstellen.

1. Drücken Sie die Heizkörper-Taste in der Geräteliste.

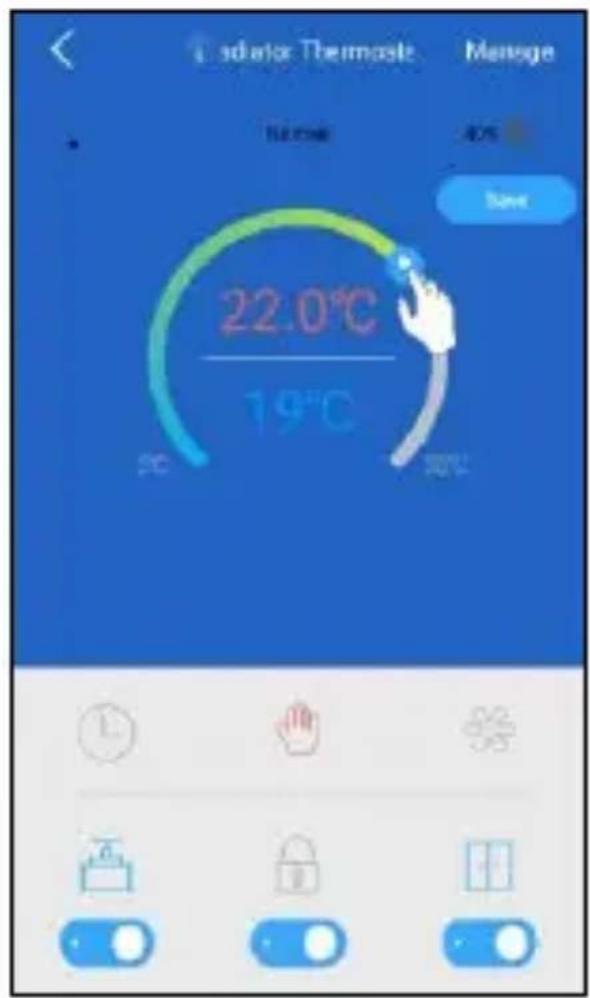

2. Ziehen Sie die Kugel auf die gewünschte Temperatur.
3. Drücken Sie abschlussend die Schaltfläche "Speichern". Nach 10 Sekunden werden die Einstellungen vollständig verarbeitet.

Funktionsweise

Kindersicherung

Die Kindersicherung verhindert, dass die Temperatur verstellt wird, wenn der Thermostatknopf gedreht wird. Wenn diese Funktion aktiviert ist, können keine Einstellungen über den Heizkörperdrehknoopf selbst vorgenommen werden. Dies soll verhindern, dass Kinder mit dem Thermostatspiel. Die Kindersicherung kann sowohl über die App als auch über den Heizkörperknopf selbst ein- und ausgeschaltet werden.

Freigabe der Kindersicherung über das Heizkörpersventil

Wenn das Heizkörpersentil länger Zeit gedrückt wird, können Sie die Kindersicherung ein- und ausschalten. Beachten Sie, dass sich die Kindersicherung erst nach der Installation einschalten{lsst.

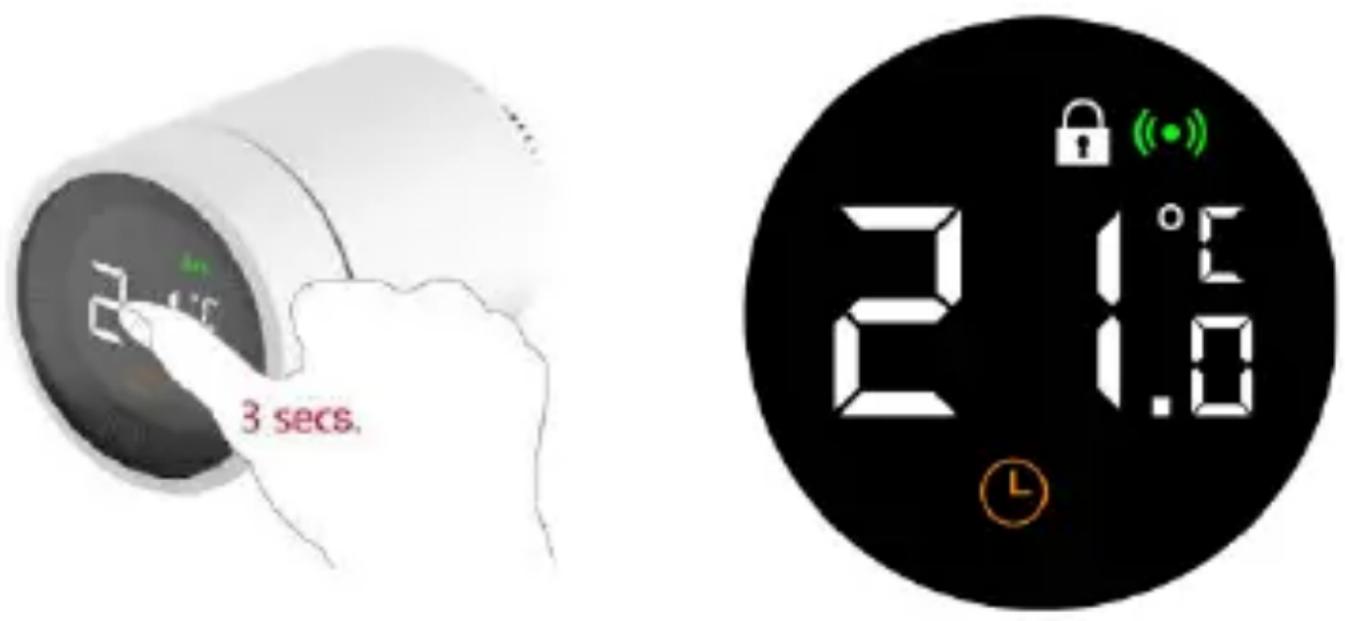

1. Drücken Sie die Taste für mehr als 3 Sekunden.
2. Ein Vorhängeschloss-Symbol erscheint auf dem Bildschirm, um anzuzeigen, dass die Kindersicherung aktiviert ist. Wenn Sie Schritt 1 wiederholen, wird die Kindersicherung deaktiviert.

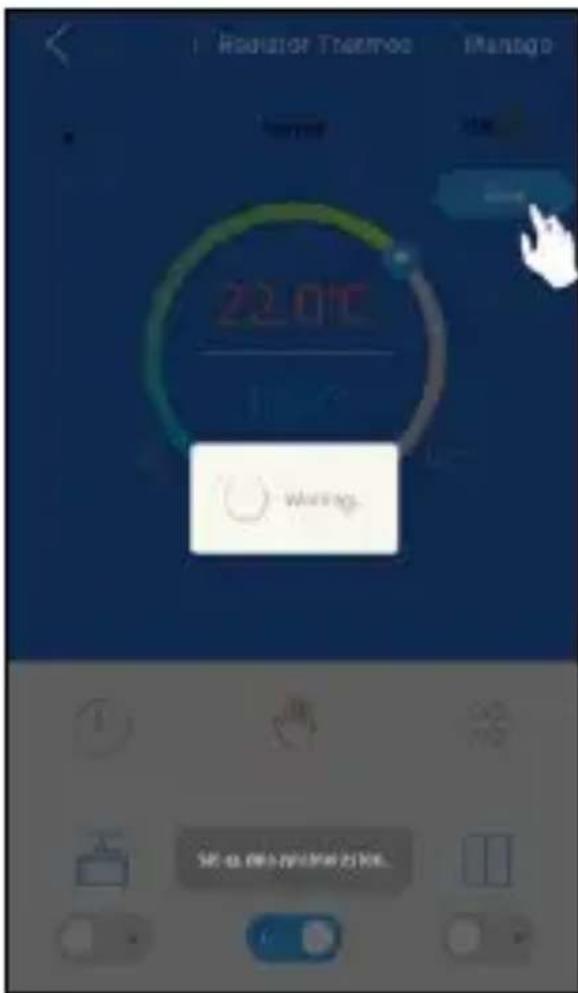

Aktivieren der Kindersicherung über die App

Die Kindersicherung kann über die App ein- und ausgeschaltet werden, wie in den folgenden Bildern gezeigt.

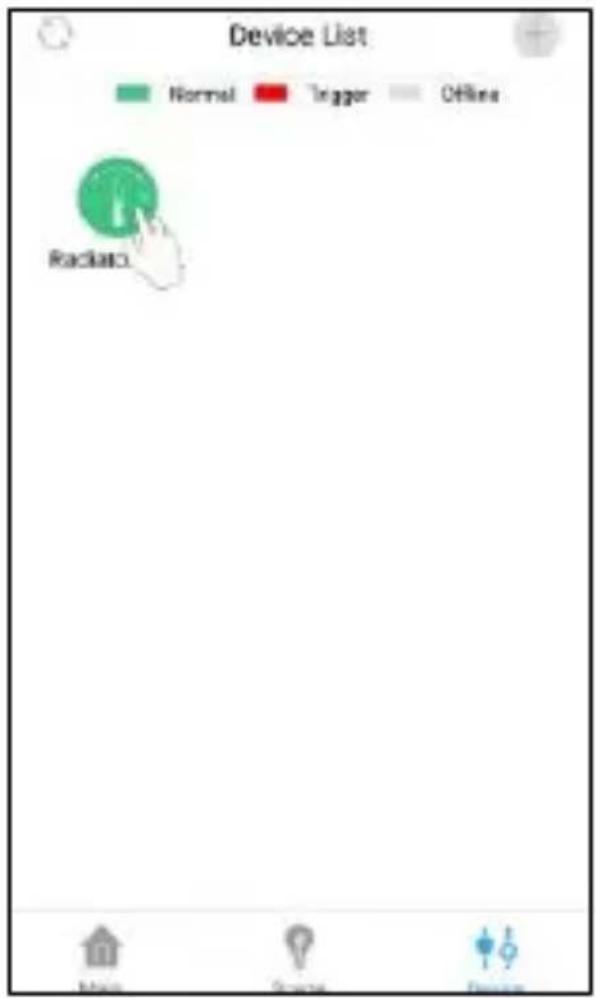

1. Wahlen Sie das Heizkörpersentil in der Geräteleiste aus.
2. Schalten Sie die Sperrtaste ein oder aus.
3. Drücken Sie Speichern, um die eingestellten Daten zu speichern.

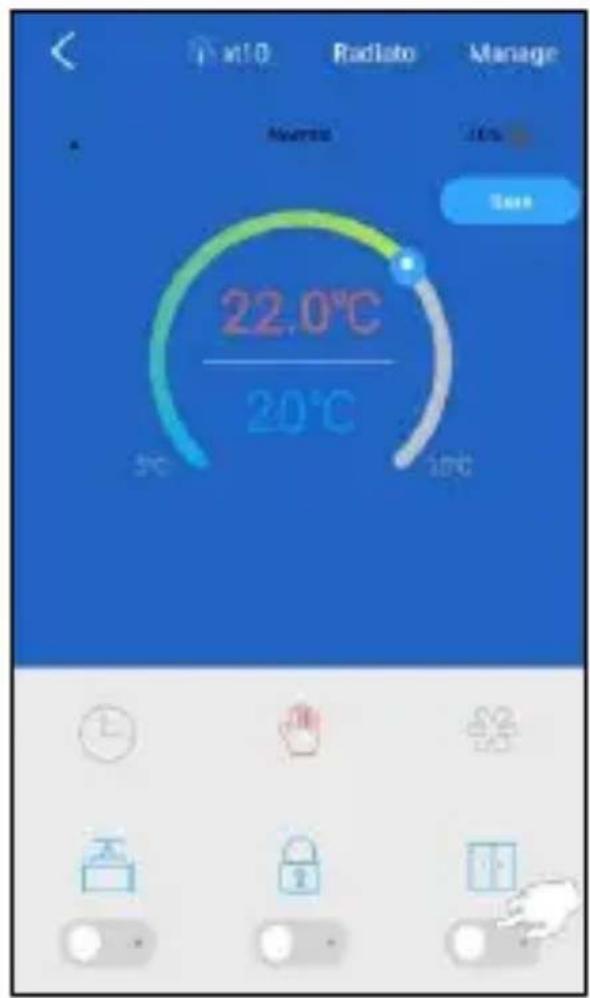

Erkennung offener Fenster

Wenn these Funktion aktiviert ist, erkennt das intelligente Heizkörpersentil, wenn ein Fenster geöffnet ist. Wenn die Temperatur im Raum innerhalb von 5 bis 10 Minuten um 3-5 Grad sinkt, stoppt das Heizkörpersentil die Heizung. In thisem Fall wird die Heizung 30 Minuten lang nicht heizen. Nach dieser halben Stunde beginnnt die Heizung wieder, unabhängig davon, ob das Fenster geöffnet ist oder nicht. These Funktion kann nur über die App ein- und ausgeschaltet werden. These Funktion verhindert Wärmeverluste.

Sie schalten diese Funktion ein, indem Sie folgende Schritte ausführten:

1. Wahlen Sie das Heizkörpersentil in der Geräteleiste aus.

2. Sie sehen nun die Übersicht der Heizkörpertaste. Drücken Sie in dieser Übersicht die Funktion am Doppeltürsymbol.

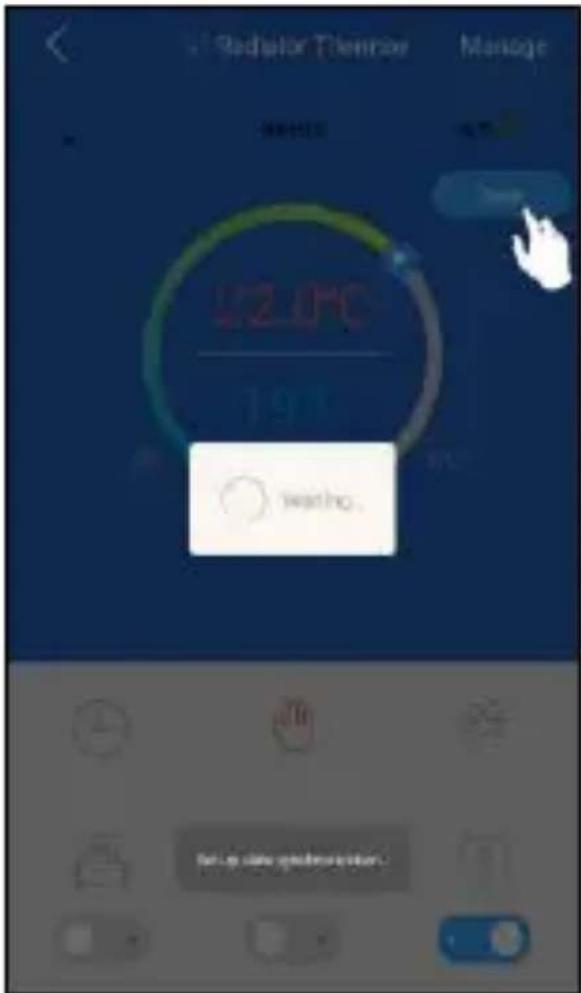

3. Drücken Sie die Speichertaste und die geänderten Einstellungen werden innerhalb von 10 Sekunden übernommen.

Ventil-Erkennung

Wird auch als Fehlererkennung bezeichnet. Wenn diese Funktion eingeschaltet ist, werden Fehler im Zusammenhang mit dem Heizen eines Raums erkannt. Eine Fehlermeldung wird ausgegeben, wenn:

1. Das Aufheizen des Raums auf die gewünschte Temperatur dauert länger als 2 Stunden.
2. Wenn die Temperatur im Raum länger als 1 Stunde um 2 Grad hohen ist als die eingestellte Temperatur.
3. Wenn die Temperatur im Raum 3 Gradhigher ist als die eingestellte Temperatur.

Wenn eines dieser 3 Dinge passiert, erhalten Sie eine Benachrichtigung in der App. Auch diese Funktion ist nur über die App steuerbar.

1. Wahlen Sie das Heizkörpersentil in der Geräteliste.

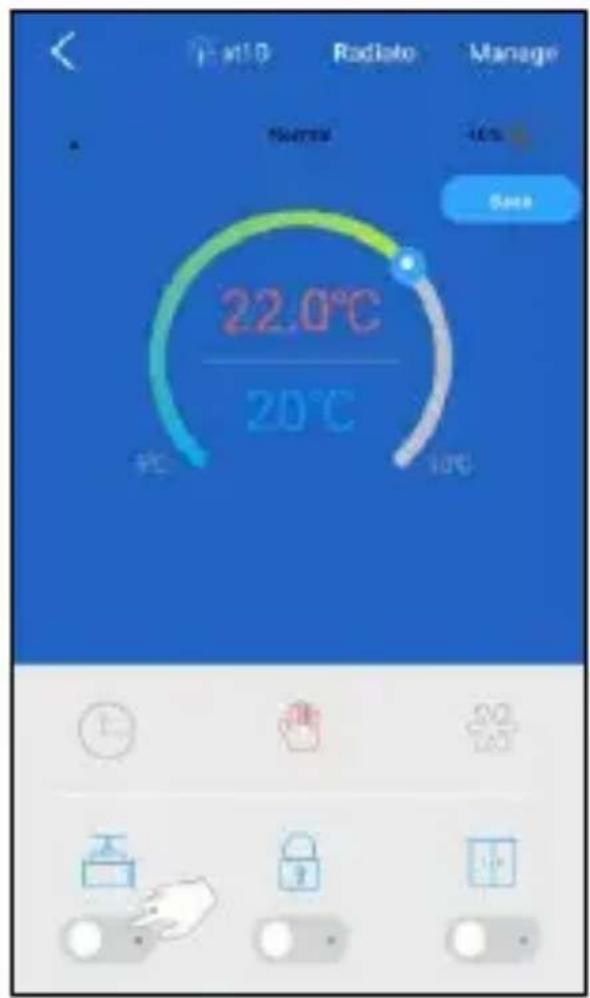

2. Sie sehen nun die Übersicht über das Heizkörpersentil. Drücken Sie auf das Ventil in dieser Übersicht, um die Funktion einzuschalten.

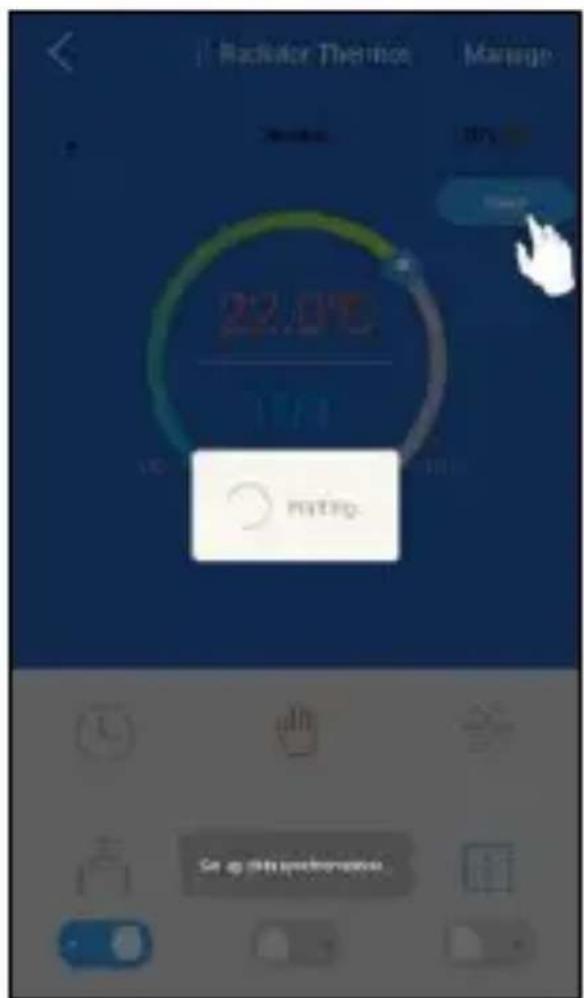

3. Drücken Sie die Speichertaste und die geänderten Einstellungen werden innerhalb von 10 Sekunden übernommen.

Technische Spezifikationen

Spezifikationen

Leistungsaufnahme	DC3V (AAx2, Alkaline)
Lebensdauer der Batterie	2 Jahre
Frequenz	868MHz
Drahtlose Reichweite	80> Meter im Freien
Temperaturbereich	5 ~30 °C
Messintervall	2 Minuten
Ventilhub	6mm max
Geräuschpegel	<35 dBA
Betriebstemperatur	0 ~40°C
Lagertemperatur	-20 ~ 65 °C
Maximale Wassertemperatur	90°C
Anwendbare Umgebung	Innen, in der Höhe eines Fensters
Standardumgebung	RoHS
Größe	Φ57×89mm
Montagering	M30x1.5mm
Gewicht	192g (mit Batterien)
