BEDIENUNGSANLEITUNG SF500CO2 ELRO

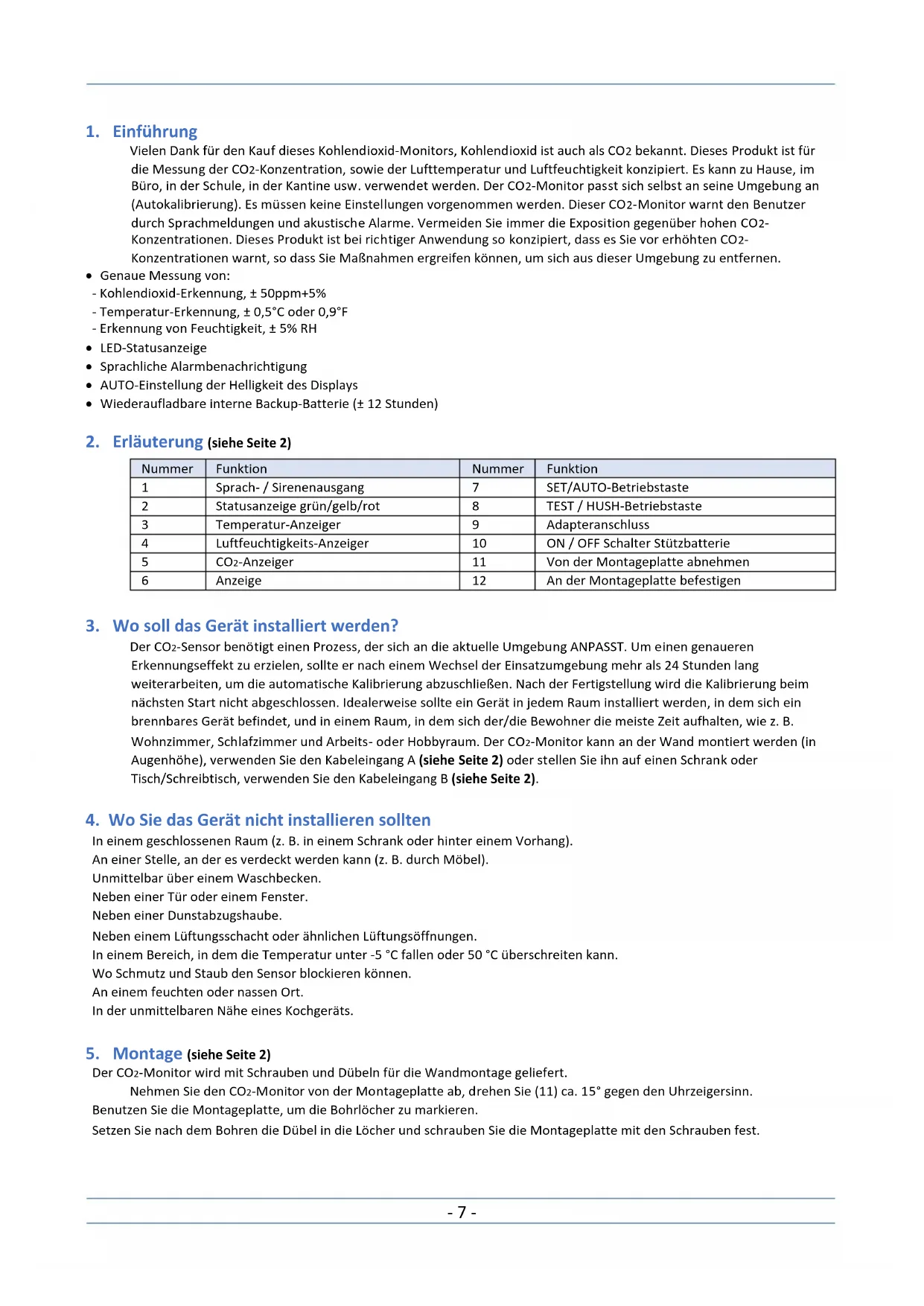

Vielen Dank für den Kauf dieses Kohlendioxid-Monitors, Kohlendioxid ist auch als CO2 bekannt. Dieses Produkt ist für die Messung der CO2-Konzentration, sowie der Lufttemperatur und Luftfeuchtigkeit konzipiert. Es kann zu Hause, im Büro, in der Schule, in der Kantine usw. verwendet werden. Der CO2-Monitor passt sich selbst an seine Umgebung an (Autokalibrierung). Es müssen keine Einstellungen vorgenommen werden. Dieser CO2-Monitor warnt den Benutzer durch Sprachmeldungen und akustische Alarme. Vermeiden Sie immer die Exposition gegenüber hohen CO2- Konzentrationen. Dieses Produkt ist bei richtiger Anwendung so konzipiert, dass es Sie vor erhöhten CO2- Konzentrationen warnt, so dass Sie Maßnahmen ergreifen können, um sich aus dieser Umgebung zu entfernen.

• Genaue Messung von: - Kohlendioxid-Erkennung, ± 50ppm+5% - Temperatur-Erkennung, ± 0,5°C oder 0,9°F - Erkennung von Feuchtigkeit, ± 5% RH

• Sprachliche Alarmbenachrichtigung

• AUTO-Einstellung der Helligkeit des Displays

• Wiederaufladbare interne Backup-Batterie (± 12 Stunden)

2. Erläuterung (siehe Seite 2)

Nummer Funktion Nummer Funktion

Sprach- / Sirenenausgang

SET/AUTO-Betriebstaste

Statusanzeige grün/gelb/rot

Luftfeuchtigkeits-Anzeiger

ON / OFF Schalter Stützbatterie

Von der Montageplatte abnehmen

An der Montageplatte befestigen

3. Wo soll das Gerät installiert werden?

Der CO2-Sensor benötigt einen Prozess, der sich an die aktuelle Umgebung ANPASST. Um einen genaueren Erkennungseffekt zu erzielen, sollte er nach einem Wechsel der Einsatzumgebung mehr als 24 Stunden lang weiterarbeiten, um die automatische Kalibrierung abzuschließen. Nach der Fertigstellung wird die Kalibrierung beim nächsten Start nicht abgeschlossen. Idealerweise sollte ein Gerät in jedem Raum installiert werden, in dem sich ein brennbares Gerät befindet, und in einem Raum, in dem sich der/die Bewohner die meiste Zeit aufhalten, wie z. B. Wohnzimmer, Schlafzimmer und Arbeits- oder Hobbyraum. Der CO2-Monitor kann an der Wand montiert werden (in Augenhöhe), verwenden Sie den Kabeleingang A (siehe Seite 2) oder stellen Sie ihn auf einen Schrank oder Tisch/Schreibtisch, verwenden Sie den Kabeleingang B (siehe Seite 2).

4. Wo Sie das Gerät nicht installieren sollten

In einem geschlossenen Raum (z. B. in einem Schrank oder hinter einem Vorhang). An einer Stelle, an der es verdeckt werden kann (z. B. durch Möbel). Unmittelbar über einem Waschbecken. Neben einer Tür oder einem Fenster. Neben einer Dunstabzugshaube. Neben einem Lüftungsschacht oder ähnlichen Lüftungsöffnungen. In einem Bereich, in dem die Temperatur unter -5 °C fallen oder 50 °C überschreiten kann. Wo Schmutz und Staub den Sensor blockieren können. An einem feuchten oder nassen Ort. In der unmittelbaren Nähe eines Kochgeräts.

5. Montage (siehe Seite 2)

Der CO2-Monitor wird mit Schrauben und Dübeln für die Wandmontage geliefert. Nehmen Sie den CO2-Monitor von der Montageplatte ab, drehen Sie (11) ca. 15° gegen den Uhrzeigersinn. Benutzen Sie die Montageplatte, um die Bohrlöcher zu markieren. Setzen Sie nach dem Bohren die Dübel in die Löcher und schrauben Sie die Montageplatte mit den Schrauben fest.- 8 - Schalten Sie den Pufferakku (10) ein, voll aufgeladen beträgt die Betriebszeit ohne Adapteranschluss ca. 12 Stunden. Schließen Sie den Adapter an den CO2-Monitor (9) und eine Steckdose an. Setzen Sie den CO2-Monitor auf die Montageplatte und drehen Sie (12) ca. 15° im Uhrzeigersinn.

6. Statusanzeige - Grün / Gelb / Rot

Wenn ≤1000PPM, zeigt das Warnfenster grüne Farbe an. Wenn 1000PPM ~ 1500 PPM, zeigt das Warnfenster gelbe Farbe an. Wenn ≥1500 PPM, zeigt das Warnfenster rote Farbe an und gibt 75db@1m Alarmton aus. Ergreifen Sie die empfohlenen Maßnahmen, um Schäden an der persönlichen Gesundheit und Sicherheit zu vermeiden.

7. Erläuterung der Bedienungstasten

Kurz drücken, um zwischen Temperatur-, Feuchte- und CO2-Anzeige zu wechseln. Kurz drücken, um die Temperaturanzeige zu erhalten und dann lange drücken, um Grad Celcius oder Grad Fahrenheit einzustellen.

Kurz drücken, um die CO2-Anzeige zu erhalten und dann lange drücken, um den Alarmton EIN/AUS einzustellen.

Lang drücken, um den Alarm zu testen. Kurz drücken, um den Alarm für 10 Minuten zu verzögern/stumm zu schalten. Drücken Sie innerhalb von 150 Sekunden nach dem Einschalten des Geräts beide Tasten gleichzeitig und halten Sie sie 3 Sekunden lang gedrückt. Sie hören eine Sprachansage in der aktuell gewählten Sprache. Drücken Sie erneut 3 Sekunden lang und die Auswahl wechselt zur nächsten verfügbaren Sprach.

8. Empfohlene Maßnahmen, wenn die CO2-Monitor-Warnung aktiviert wurde

Bewahren Sie Ruhe. Öffnen Sie alle Türen und Fenster und schalten Sie alle Verbrennungsgeräte aus. Wenn der CO2- Monitor weiterhin Alarm schlägt, evakuieren Sie Ihre Wohnung. Lassen Sie alle Türen und Fenster offen und betreten Sie die Wohnung erst, wenn der Alarm verstummt ist. Suchen Sie ärztliche Hilfe für jeden, der unter den Auswirkungen einer Kohlendioxidvergiftung leidet.

9. Kohlendioxidwerte und Richtlinien

400 PPM Normaler Wert für die Außenluft 400 ~ 1000 PPM Typischer Wert in Innenräumen mit guter Belüftung. HINWEIS: Wenn der CO2-Wert niedrig ist, wenn das Gebäude versiegelt und bewohnt ist, ist auf Überlüftung zu achten (zu viel Frischluft = Energieverschwendung). >1000 PPM Von ASHRAE und OSHA empfohlener Höchstwert in einem geschlossenen Raum. Gilt in vielen Ländern als maximale Komfortstufe. >1200 PPM Schlechte Luftqualität - Belüftung erforderlich. >2000 PPM Vielen Studien zufolge führt dieser CO2-Gehalt zu einem deutlichen Anstieg von Schläfrigkeit, Müdigkeit, Kopfschmerzen, geringerer Konzentrationsfähigkeit und einer erhöhten Wahrscheinlichkeit der Verbreitung von Atemwegsviren wie Erkältungen usw. >5000 PPM OSHA und NIOSH erster Schwellenwert für Sicherheit. Maximal zulässige Konzentration innerhalb eines 8-Stunden-Arbeitszeitraums

Wir empfehlen, den CO2-Monitor einmal im Monat manuell zu testen, indem Sie die Testtaste drücken und gedrückt halten. Staub ist eine der Hauptursachen für Fehlalarme. Reinigen Sie daher den CO2-Monitor einmal im Monat. Verwenden Sie einen Staubsauger, um den angesammelten Staub an den Seiten des CO2-Monitors vorsichtig zu entfernen. Verwenden Sie niemals ein nasses Tuch oder Reinigungsmittel, um Ihren CO2-Monitor zu reinigen. Reinigen Sie das Gerät mit einem weichen, feuchten und fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse gelangt. Verwenden Sie keine Sprays, Lösungsmittel, alkoholhaltige Reinigungsmittel oder Scheuermittel, sondern nur sauberes Wasser zum Befeuchten des Tuchs.

Dieses Handbuch enthält wichtige Sicherheitsinformationen zum CO2-Monitor. Lesen Sie das Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen an einem sicheren Ort auf. Öffnen Sie das Gerät nicht, falls es beschädigt ist. Entfernen Sie keine Sicherheitsschilder, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitsschilder, Aufkleber und Etiketten in lesbarem Zustand. Dieses Produkt kann nicht in Fabriken, Lagern und anderen industriellen Umgebungen verwendet werden, in denen eine hohe CO2-Konzentration über einen längeren Zeitraum herrschen kann. Wenn das Produkt in einem engen Raum aufgestellt wird, sollte der Raum gut belüftet sein, insbesondere sollten sich die beiden Diffusionsfenster in einer gut belüfteten Position befinden. Das Produkt sollte nicht in der Nähe von Wärmequellen aufgestellt werden, und vermeiden Sie direktes Sonnenlicht oder andere Wärmestrahlung. Dieses Produkt sollte nicht über einen längeren Zeitraum in einer Umgebung mit hoher Staubdichten verwendet werden.

12. Technische Daten

Arbeitsspannung : DC5V (Power adapter 5V/1A) CO2-Messbereich : 400 ~ 5000 PPM CO2-Messfehlerbereich : ± (50ppm+ Lesen Sie die numerische Druckabhängigkeit : + 1,6 % Ablesung pro kPa Abweichung vom Normaldruck CO2-Messauflösung und Reaktionszeit : 1 PPM ; T90 < 120s Temperaturbereich : -5°C ~ 50°C oder 23°F ~ 122°F Fehlerbereich der Temperaturmessung : ± 0,5 oder 0,9 Auflösung/Ansprechzeit der Temperaturmessung : 0,1,1°C /°F; T90 < 120sT90 < 120s Auflösung und Reaktionszeit der Feuchtemessung: 0,1% ; T90 < 600s.1% ; T90 < 600s Feuchtemessbereich : 0,0% ~ 99,9%RH Fehlerbereich der Feuchtemessung : ± 5% RH5% RH Betriebszeit der Backup-Batterie : 12 Stunden Arbeitsumgebung : Arbeitstemperatur -55°C ~ 50°C : Arbeitsfeuchtigkeit 0 ~ 90% RH (keine Kondensation) Lagerumgebung : Lagertemperatur -10°C ~ 60°C : Luftfeuchtigkeit bei Lagerung 0 ~ 95% RH (keine Kondensation) Sensor-Lebensdauer : 10 Jahre (Ende der Produkt-Lebensdauer-Anzeige "End") IP-Schutzart : IP40- 10 - Umweltschutznorm : RoHS Gesamte Abmessungen : 99 mm x 99 mm x 37 mm Produktgewicht : Nettogewicht 291gr

13. Service und Kontakt

Bei Fragen zur Installation, zur Verwendung oder zum Betrieb dieses Produkts besuchen Sie bitte www.elro.eu und verwenden Sie die Suchmaschine, um weitere Informationen zu finden. Bitte beachten Sie: Obwohl alle Anstrengungen unternommen wurden, um die Genauigkeit dieser Publikation zu gewährleisten, kann keine Verantwortung für Fehler oder Auslassungen übernommen werden. Daten können sich ändern, ebenso wie die Gesetzgebung, und es wird dringend empfohlen, sich über die zuletzt herausgegebenen Vorschriften, Normen und Richtlinien zu informieren. Diese Publikation ist nicht als Grundlage für einen Vertrag gedacht.

Das WEEE-Symbol zeigt an, dass dieses Produkt und seine Batterien getrennt vom Hausmüll entsorgt werden müssen. Wenn dieses Produkt das Ende seiner Nutzungsdauer erreicht hat, bringen Sie es zu einer ausgewiesenen Sammelstelle in Ihrer Nähe, um eine sichere Entsorgung oder ein Recycling zu gewährleisten. Schützen Sie die Umwelt und die öffentliche Gesundheit und gehen Sie verantwortungsvoll mit den natürlichen Ressourcen um! Durch die Anbringung der CE-Kennzeichnung auf einem Produkt erklärt der Hersteller, dass das Produkt alle gesetzlichen Anforderungen für die CE-Kennzeichnung erfüllt und im gesamten EWR verkauft werden kann.

15. Haftungsausschluss

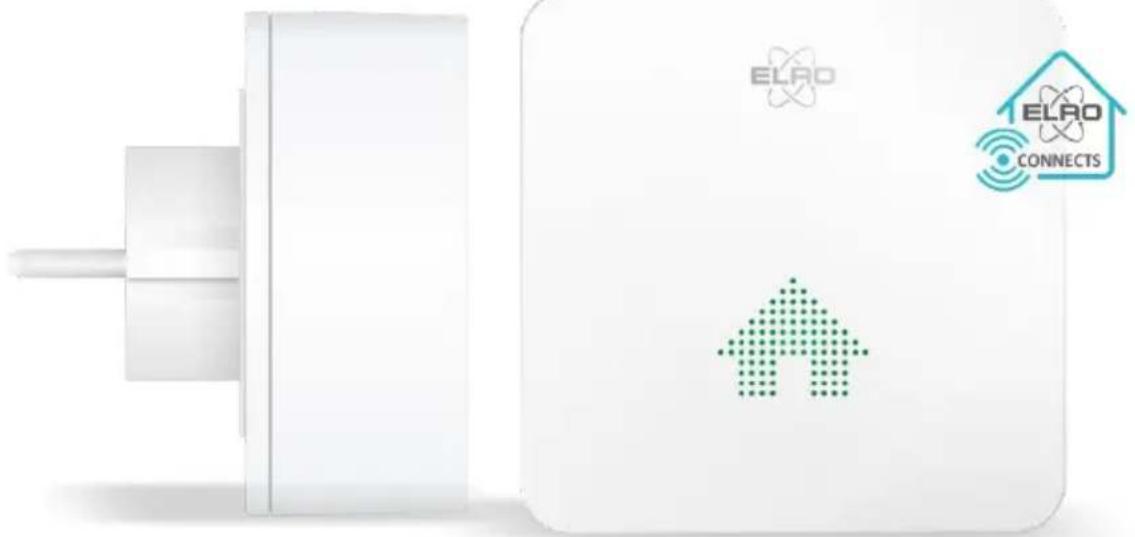

Dieser CO2-Monitor wurde entwickelt, um Sie auf eine potenziell gefährliche Ansammlung von Kohlendioxid-Gas hinzuweisen. Er ist nicht dafür ausgelegt, ein Kohlendioxid-Problem zu beheben oder eine bestimmte Kohlendioxid- Quelle zu lokalisieren. ELRO haftet nicht für die Kosten einer Kohlendioxid-Untersuchung oder eines Serviceeinsatzes, der als Reaktion auf einen Alarm durchgeführt oder veranlasst wurde. ZUBEHÖR - SF50GA SMART HOME ALARM K2 CONNECTOR Ihr Link zur ELRO Connects App. Der K2 Connector nutzt die Radiofrequenz (RF) Technologie, die sich durch geringen Stromverbrauch, hohe Sicherheit und fortschrittliche Kommunikation zwischen RF-Geräten auszeichnet und es ermöglicht, ein intelligentes System mit unseren anderen RF-Produkten zu bilden, wie z.B.: Rauchwarnmelder, Kohlenmonoxidmelder, CO2-Monitor, Wärme- und Wassermelder, Tür- und Fenstersensoren, Bewegungsmelder, Steckdosen etc. etc.

Plug & Play in 3 einfachen Schritten

Laden Sie die App "ELRO Connects 2.0" herunter.

2. Verbinden Sie den ELRO Connects K2 Connector mit der App.

3. Verbinden Sie das Gerät mit dem ELRO Connects K2 Connector.- 11 -

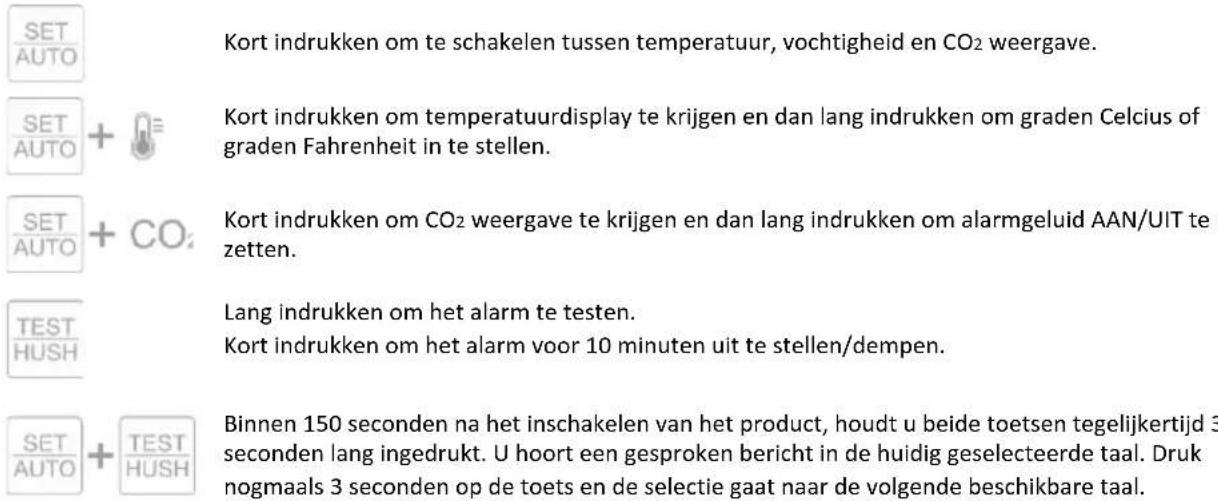

7. Verklaring bedieningsknoppen
