SF500CO2 - Maison intelligente ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de dioxyde de carbone (CO2) avec affichage de la température et de l'humidité
Marque	ELRO
Modèle	SF500CO2
Dimensions	99 mm x 99 mm x 37 mm
Poids net	291 grammes
Alimentation	Adaptateur secteur DC 5V/1A (inclus) ; batterie de secours rechargeable interne (jusqu'à 12 heures)
Plage de mesure CO2	400 à 5000 ppm
Précision CO2	± 50 ppm ± 5%
Plage de température	-5°C à 50°C (23°F à 122°F)
Précision température	± 0,5°C ou ± 0,9°F
Plage d'humidité	0 à 99,9% HR
Précision humidité	± 5% HR
Affichage	Écran numérique avec indicateurs de CO2, température et humidité ; LED verte/jaune/rouge
Alarmes	Alarme sonore (75 dB @ 1 m) et message vocal ; LED d'état
Fonctions principales	Mesure du CO2, température et humidité ; calibrage automatique ; alerte vocale et sonore ; réglage de la luminosité automatique ; batterie de secours
Montage	Sur mur (plaque de montage fournie) ou sur table
Maintenance	Test mensuel manuel ; nettoyage avec un chiffon doux et humide, jamais de détergent
Sécurité	Ne pas ouvrir en cas de dommage ; ne pas exposer à la chaleur directe ou à l'humidité ; ne pas utiliser en milieu industriel
Durée de vie du capteur	10 ans (affichage 'End' en fin de vie)
Classe de protection	IP40
Accessoire compatible	Connecteur ELRO Connects K2 (vendu séparément) pour connecter à l'application ELRO Connects 2.0

FOIRE AUX QUESTIONS - SF500CO2 ELRO

Comment fonctionne le calibrage automatique du moniteur de CO2 ?

Le moniteur s'adapte à son environnement après 24 heures de fonctionnement continu dans un nouvel environnement. Aucun réglage manuel nécessaire. Le calibrage se fait automatiquement.

Où dois-je installer le moniteur de CO2 ?

Installez-le dans chaque pièce contenant un appareil à combustion ou dans les pièces où vous passez le plus de temps (salon, chambre, bureau). Montez-le à hauteur des yeux sur un mur ou placez-le sur une surface stable.

Que signifient les couleurs de la LED d'état ?

La LED est verte lorsque le CO2 est ≤ 1000 ppm, jaune entre 1000 et 1500 ppm, et rouge avec alarme sonore ≥ 1500 ppm.

Comment tester l'alarme du moniteur ?

Appuyez longuement sur le bouton TEST/HUSH pour déclencher l'alarme de test. Effectuez ce test une fois par mois pour vérifier le bon fonctionnement.

Comment arrêter temporairement une alarme ?

Appuyez brièvement sur le bouton TEST/HUSH pour retarder/arrêter l'alarme pendant 10 minutes.

Quelle est la durée de la batterie de secours ?

La batterie rechargeable interne offre une autonomie d'environ 12 heures une fois complètement chargée.

Comment nettoyer le moniteur de CO2 ?

Utilisez un chiffon doux, humide et non pelucheux (avec de l'eau claire uniquement) pour nettoyer l'appareil. N'utilisez jamais de détergents, solvants ou nettoyants abrasifs. Aspirez délicatement la poussière des ouvertures.

Le moniteur peut-il être utilisé en extérieur ?

Non, il est conçu pour une utilisation en intérieur. Évitez les températures inférieures à -5°C ou supérieures à 50°C, ainsi que l'humidité excessive (ne convient pas aux pièces très humides).

Que faire en cas d'alarme CO2 ?

Restez calme. Ouvrez toutes les portes et fenêtres et éteignez les appareils de chauffage. Si l'alarme persiste, évacuez les lieux et ne rentrez pas avant qu'elle ne s'arrête. Consultez un médecin en cas de symptômes.

Puis-je connecter ce moniteur à une application mobile ?

Oui, avec l'accessoire optionnel ELRO Connects K2 et l'application ELRO Connects 2.0, vous pouvez connecter le moniteur à votre smartphone pour une surveillance à distance.

MODE D'EMPLOI SF500CO2 ELRO

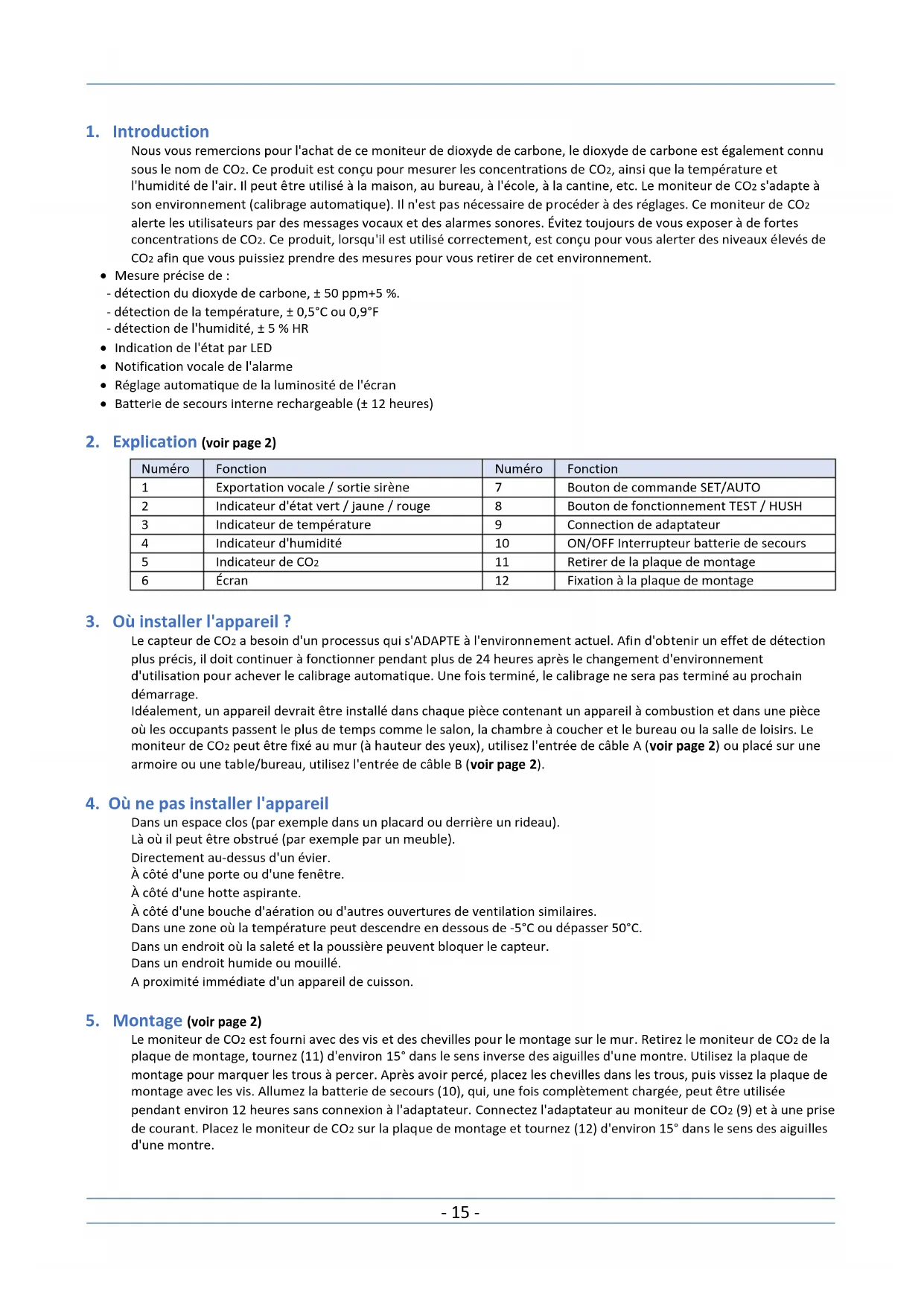

Français Mode d'emploi Page 15

Nous vous remercions pour l'achat de ce moniteur de dioxyde de carbone, le dioxyde de carbone est également connu sous le nom de CO₂. Ce produit est conçu pour mesurer les concentrations de CO₂, ainsi que la température et l'humidité de l'air. Il peut être utilisé à la maison, au bureau, à l'école, à la cantine, etc. Le moniteur de CO₂ s'adapte à son environnement (calibrage automatique). Il n'est pas nécessaire de procéder à des réglages. Ce moniteur de CO₂ alerte les utilisateurs par des messages vocaux et des alarmes sonores. Évitez toujours de vous exposer à de fortes concentrations de CO₂. Ce produit, lorsqu'il est utilisé correctement, est conçu pour vous alerter des niveaux élevés de CO₂ afin que vous puissiez prendre des mesures pour vous retirer de cet environnement.

- Mesure précise de :

• détection du dioxyde de carbone, ± 50 ppm+5 %.
• détection de la température, ± 0,5°C ou 0,9°F
• détection de l'humidité, ± 5 % HR
• Indication de l'état par LED
• Notification vocale de l'alarme
• Réglage automatique de la luminosité de l'écran
• Batterie de secours interne rechargeable ( ± 12 heures)

2. Explication (voir page 2)

Numéro	Fonction	Numéro	Fonction
1	Exportation vocale / sortie sirène	7	Bouton de commande SET/AUTO
2	Indicateur d'état vert / jaune / rouge	8	Bouton de fonctionnement TEST / HUSH
3	Indicateur de température	9	Connection de adaptateur
4	Indicateur d'humidité	10	ON/OFF Interrupteur batterie de secours
5	Indicateur de CO2	11	Retirer de la plaque de montage
6	Écran	12	Fixation à la plaque de montage

3. Où installer l'appareil ?

Le capteur de CO₂ a besoin d'un processus qui s'ADAPTE à l'environnement actuel. Afin d'obtenir un effet de détection plus précis, il doit continuer à fonctionner pendant plus de 24 heures après le changement d'environnement d'utilisation pour achever le calibrage automatique. Une fois terminé, le calibrage ne sera pas terminé au prochain démarrage.

Idéalement, un appareil devrait être installé dans chaque pièce contenant un appareil à combustion et dans une pièce où les occupants passent le plus de temps comme le salon, la chambre à coucher et le bureau ou la salle de loisirs. Le moniteur de CO₂ peut être fixé au mur (à hauteur des yeux), utilisez l'entrée de câble A (voir page 2) ou placé sur une armoire ou une table/bureau, utilisez l'entrée de câble B (voir page 2).

4. Où ne pas installer l'appareil

Dans un espace clos (par exemple dans un placard ou derrière un rideau).

Là où il peut être obstrué (par exemple par un meuble).

Directement au-dessus d'un évier.

À côté d'une bouche d'aération ou d'autres ouvertures de ventilation similaires.

Dans une zone où la température peut descendre en dessous de -5° C ou dépasser C.

Dans un endroit où la saleté et la poussière peuvent bloquer le capteur.

Dans un endroit humide ou mouillé.

5. Montage (voir page 2)

Le moniteur de CO₂ est fourni avec des vis et des chevilles pour le montage sur le mur. Retirez le moniteur de CO₂ de la plaque de montage, tournez (11) d'environ 15° dans le sens inverse des aiguilles d'une montre. Utilisez la plaque de montage pour marquer les trous à percer. Après avoir percé, placez les chevilles dans les trous, puis vissez la plaque de montage avec les vis. Allumez la batterie de secours (10), qui, une fois complètement chargée, peut être utilisée pendant environ 12 heures sans connexion à l'adaptateur. Connectez l'adaptateur au moniteur de CO₂ (9) et à une prise de courant. Placez le moniteur de CO₂ sur la plaque de montage et tournez (12) d'environ 15° dans le sens des aiguilles d'une montre.

6. Indicateur d'état - vert / jaune / rouge

Lorsque ≤1000PPM, la fenêtre d'avertissement affiche une couleur verte.

Lorsque 1000PPM \~ 1500 PPM, la fenêtre d'alerte affiche une couleur jaune.

Lorsque ≥1500 PPM, la fenêtre d'avertissement affiche la couleur rouge et un son d'alarme de 75db@1m.

Prenez les mesures recommandées pour éviter tout dommage à la santé et à la sécurité des personnes.

7. Explication des boutons de commande

Une pression courte permet de basculer entre l'affichage de la température, de l'humidité et du CO₂.

Appuyez brièvement pour afficher la température et appuyez longuement pour régler le degré Celcius ou le degré Fahrenheit.

Appuyez brièvement pour obtenir l'affichage du CO₂ et appuyez longuement pour activer ou désactiver l'alarme sonore.

Appuyez longuement pour tester l'alarme.

Une pression courte permet de retarder/arrêter l'alarme pendant 10 minutes.

Dans les 150 secondes qui suivent la mise sous tension du produit, maintenez les deux touches enfoncées simultanément pendant 3 secondes. Vous entendrez un message vocal dans la langue sélectionnée. Appuyez à nouveau pendant 3 secondes et la sélection passe à la prochaine langue disponible.

8. Actions recommandées lorsque l'alarme du moniteur de CO2 est activée

Restez calme.

Ouvrez toutes les portes et fenêtres et éteignez tous les appareils de chauffage.

Si le moniteur de CO₂ continue d'émettre une alarme, évacuez votre maison.

Laissez toutes les portes et fenêtres ouvertes et n'entrez pas tant que l'alarme ne s'est pas arrêtée.

Consultez un médecin si vous souffrez des effets d'une intoxication au dioxyde de carbone.

9. Niveaux de dioxyde de carbone et directives

400PPM Niveau d'air extérieur normal

400 \~ 1000PPM Niveau typique en intérieur avec une bonne ventilation.

REMARQUE : si les niveaux de CO₂ sont faibles lorsque le bâtiment est fermé et occupé, vérifiez qu'il n'y a pas de surventilation (trop d'air frais = gaspillage d'énergie).

1000PPM Niveau maximum recommandé par ASHRAE et OSHA dans un espace clos.

Dans de nombreux pays, cela est considéré comme le niveau de confort maximal.

1200PPM Mauvaise qualité de l'air - ventilation nécessaire.

2000PPM Selon de nombreuses études, ce niveau de CO₂ entraîne une augmentation significative de la somnolence, de la fatigue, des maux de tête, une baisse du niveau de concentration et une probabilité accrue de propagation de virus respiratoires tels que les rhumes, etc.

5000PPM Premier seuil de sécurité de l'OSHA et du NIOSH. Concentration maximale admissible au cours d'une période de travail de 8 heures.

10. Maintenance

Nous recommandons que le moniteur de CO₂ soit testé manuellement une fois par mois en appuyant sur le bouton de test et en le maintenant enfoncé. La poussière est une cause majeure de fausses alarmes. Il faut donc nettoyer le moniteur de CO₂ une fois par mois. Utilisez un aspirateur pour retirer délicatement la poussière accumulée sur les côtés du moniteur CO₂. N'utilisez jamais un chiffon humide ou un détergent pour nettoyer votre moniteur de CO₂. Nettoyez l'appareil avec un chiffon doux, humide et non pelucheux. Ne laissez pas d'humidité pénétrer dans l'armoire. N'utilisez pas de sprays, de solvants, de nettoyants à base d'alcool ou de nettoyants abrasifs, mais uniquement de l'eau claire pour humidifier le chiffon.

11. Avertissements

Ce manuel contient des informations de sécurité importantes concernant le moniteur de CO₂.

Lisez attentivement le manuel et conservez-le dans un endroit sûr pour pouvoir le consulter ultérieurement.

N'ouvrez pas l'appareil s'il est endommagé.

Ne retirez pas les signes de sécurité, les autocollants ou les étiquettes de l'appareil.

Conservez tous les panneaux de sécurité, les autocollants et les étiquettes en bon état de lisibilité.

Ce produit ne peut pas être utilisé dans les usines, les entrepôts et autres environnements industriels où des concentrations élevées de CO₂ peuvent se produire sur de longues périodes.

Si le produit doit être placé dans un espace étroit, l'espace doit être bien ventilé, notamment les deux fenêtres de diffusion.

Le produit doit être placé loin des sources de chaleur et éviter la lumière directe du soleil ou d'autres radiations thermiques.

Ce produit ne doit pas être utilisé dans un environnement à forte densité de poussière pendant une longue période.

12. Spécifications

Tension de fonctionnement : DC5V (Power adapter 5V/1A)

Plage de mesure du CO₂ : 400 \~ 5000 PPM

Plage d'erreur de mesure du CO₂ : ± 50PPM ± 5%

Dépendance à la pression : +1,6% de lecture par kPa d'écart par rapport à la pression normale

Résolution et temps de réponse de la mesure du CO₂ : 1 PPM; T90 < 120s

Plage de température : -5°C \~ 50°C ou 23°F \~ 122°F

Plage d'erreur de la mesure de la température : ± 0,5 ou 0,9

Résolution de la mesure de la température et temps de réponse : 0,1°C /°F; T90 < 120s

Résolution de mesure de l'humidité et temps de réponse : 0,1%; T90 < 600s

Plage de mesure de l'humidité : 0.0% \~ 99.9%RH

Plage d'erreur de mesure de l'humidité : ± 5% RH5% RH

Autonomie de la batterie de secours : 12 heures

Environnement de travail : Température de travail -55°C \~ 50°C

: Humidité de travail 0 \~ 90%RH (sans condensation)

Environnement de stockage : Température de stockage -10°C \~ 60°C

: Humidité de stockage 0 \~ 95% RH (sans condensation)

Durée de vie du capteur : 10 ans (affichage de fin de vie "End")

Classe IP : IP40

Norme de protection de l'environnement : RoHS

Dimensions : 99 mm x 99 mm x 37 mm

Poids du produit : Poids net 291gr

13. Service et contact

Pour toute question concernant l'installation, l'utilisation ou le fonctionnement de ce produit, veuillez consulter le site www. elro. eu et utiliser le moteur de recherche pour trouver plus d'informations.

Note : Bien que tous les efforts aient été faits pour assurer l'exactitude de cette publication, aucune responsabilité ne peut être acceptée pour les erreurs ou omissions. Les données peuvent changer, tout comme la législation, et il vous est fortement conseillé d'obtenir des copies des règlements, normes et directives les plus récemment publiés. Cette publication n'est pas destinée à constituer la base d'un contrat.

14. Symboles

Le symbole WEEE indique que ce produit et ses batteries doivent être éliminés séparément des déchets ménagers. Lorsque ce produit atteint la fin de sa vie utile, apportez-le à un point de collecte des déchets désigné à proximité afin de garantir une élimination ou un recyclage en toute sécurité. Protégez

l'environnement et la santé publique et gérez les ressources naturelles de manière responsable ! En apposant le marquage CE sur un produit, le fabricant déclare que le produit est conforme à toutes les exigences légales en matière de marquage CE et peut être vendu dans l'ensemble de l'EEE.

15. Responsabilité civile

Ce moniteur de CO₂ est conçu pour vous alerter d'une accumulation potentiellement dangereuse de gaz carbonique. Il n'est pas conçu pour corriger un problème de dioxyde de carbone ou pour localiser une source spécifique de dioxyde de carbone. ELRO ne peut être tenu responsable de toute enquête sur le dioxyde de carbone ou de tout appel de service effectué ou organisé à la suite d'une alarme.

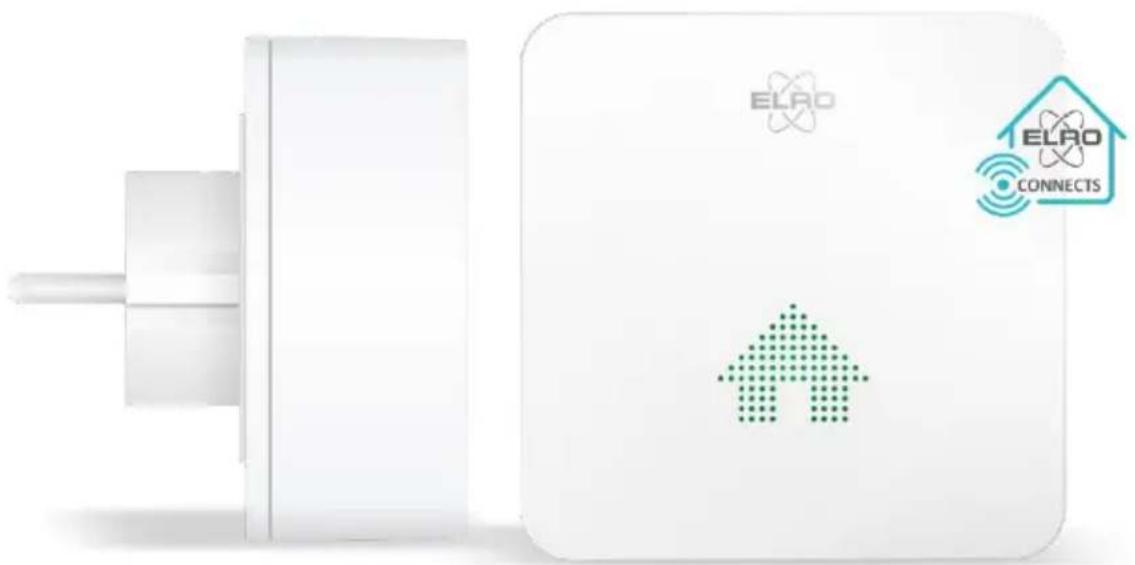

Accessoire - SF50GA SMART HOME ALARM K2 connector

Votre lien avec l'application ELRO Connects. Le connecteur K2 adopte la technologie de la radiofréquence (RF) qui présente les caractéristiques d'une faible consommation d'énergie, d'une haute sécurité et de communications avancées entre les dispositifs RF et permet de former un système intelligent avec nos autres produits RF, tels que : Alarmes de fumée, alarmes de monoxyde de carbone, moniteurs de CO2, alarmes de chaleur et d'eau, détecteurs de portes et fenêtres, détecteurs de mouvement, prises de courant, etc. etc.

Plug & play en 3 étapes simples

1. Téléchargez l'application "ELRO Connects 2.0".
2. Connectez le connecteur K2 de ELRO Connects à l'application.
3. Connectez le dispositif au connecteur K2 d'ELRO Connects.
