MODE D'EMPLOI HG4024PA20BE Atag
plaque de cuisson au gaz
Bedienungsanleitung
Gaskochmulde
votre plaque de cuisson au gaz

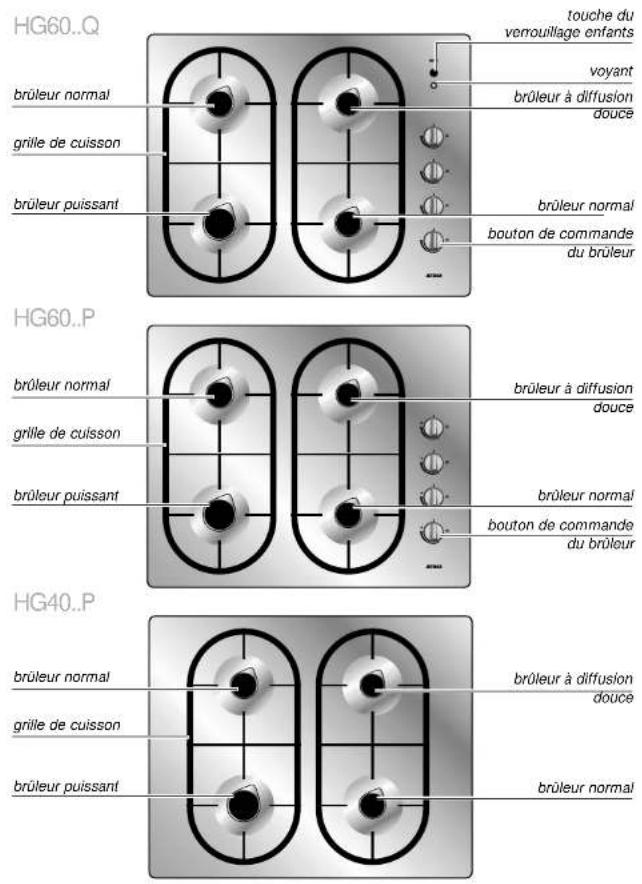

description


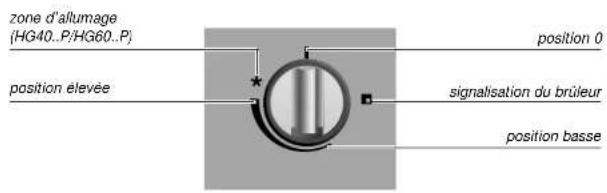

zone d'allumage (HG40..P/HG60..P) position elevée position 0 signalisation du brûleur position bassevotre plaque de cuisson au gaz préface
Ce manuel décrit comment employer de façon aussi optimale que possible la plaque de cuisson au gaz. En plus d'une information sur la commande, vous y trouverez aussi une information qui vous sera utile lors de l'utilisation de ce produit.
Les consignes de sécurité qui sont importantes pour l'installation, se trouvent dans la consigne d'installation. Elle est donnée séparément et est destinée à l'installateur.
Conservez ce manuel précieusement pour l'utilisateur qui pourrait vous succéder. Il pourrait lui être utile.
Nous vous souhaitons bien du plaisir en utilisant votre nouvel appareil !
votre plaque de cuisson au gaz
introduction
La présente plaque de cuisson Atag a été conçue pour le véritable amateur de cuisine. Le grand espace entre les brûleurs permet de cuisiner confortablement.
La plaque de cuisson comprend un contrôle à ionisation. Ce dispositif veille à ce que le brûleur se rallume automatiquement au cas où la flamme menacerait de s'éteindre. Grâce à l'allumage commandé intégré dans les boutons, vous allumez et commandez les brûleurs d'une seule main.
votre plaque de cuisson au gaz
contenu
sécurité
les points qui méritent votre attention 4 – 5
commande
allumer et régler 6 – 7
cuisiner confortablement
brûleurs 8
casseroles 9
entretien
nettoyer 10
pannes
que faire si... 11
environnement
que faire de l'emballage et de l'appareil 12
appendice
donnees techniques relatives au gaz 13
sécurité
les points qui méritent votre attention
sécurité
les points qui méritent votre attention
généralités
Avant d'installer l'appareil, contrôlez si la sorte de gaz et la pression du gaz correspondent aux spécifications de l'appareil.
Si vous utilisez une conduite de raccordement en métal, évitez les risques de coïncement ou de détérioration.
L'utilisation d'un appareil de cuisson fonctionnant au gaz provoque un dégagement de chaleur et d'humidité dans l'espace où l'appareil a été placé. Veillez à ce que l'espace soit suffisamment aéré par des points d'aération naturels ou installez un ventilateur mécanique (hotte d'aspiration). En cas d'une longue utilisation de la plaque de cuisson, une ventilation supplémentaire peut être nécessaire, par exemple, ouvrir une fenêtre ou régler la hotte sur une position plus élevée (hotte d'aspiration).
pendant l'utilisation
Cet appareil a été conçu pour une utilisation ménagère. Utilisez-le seulement pour la préparation des plats. N'utilisez pas l'appareil pour réchauffer la cuisine. Une atmosphère humide risque alors se présenter.
Il est interdit de faire des flambages sous une hotte d'aspiration. Les flammes élevées peuvent provoquer un incendie. Même si le ventilateur est hors service, ceci peut encore se produire.
Pendant et après utilisation, l'appareil est chaud. Tenez compte de ce point en rapport avec les enfants. Ne laissez pas les enfants sans surveillance si l'appareil est chaud.
attention!
La distance entre une casserole et un mur qui n'est pas résistant à la chaleur doit être supérieure à 2 cm. Si la casserole est proche de ce mur, celui-ci peut se décolorer ou se déformer.
le contrôle de flamme HG60..Q
Le contrôle de flamme (contrôle à ionisation) assure l'arrêt de l'arrivée du gaz dès extinction de la flamme. Au cas où la flamme menacerait de s'éteindre, l'appareil veille à un allumage automatique.
sécurité supplémentaire HG60..Q
Si vous oubliez de fermer un ou plusieurs brûleurs après utilisation, et s'ils restent allumés plus de 4 heures, l'arrivée de gaz sera automatiquement coupée. Le voyant rouge se met à clignoter. En tournant tous les boutons de commande en position "éteinte", l'appareil sera déverrouillé.
verrouillage enfants HG60..Q
verrouillage enfants
Le système de sécurité enfants ferme l'arrivée du gaz. Ce système évite une utilisation indésirable de la cuisinière à gaz.
verrouiller
Enfoncez la touche du verrouillage enfants. Le voyant rouge s'allume, l'arrivée de gaz est coupée et l'appareil ne réagit plus aux boutons de commande.
déverrouiller
Vous pouvez débrancher cette sécurité en maintenant la touche du verrouillage enfants enfoncée pendant 4 secondes environ. Le voyant rouge s'éteint et l'arrivée de gaz est rétablie.
commande
allumer et régler
commande
allumer et régler
allumer HG60.Q
Le brûleur s'allume automatiquement.
Attendez ± 10 secondes avant d'allumer le brûleur, l'arrivée du gaz va se fermer et les brûleurs vont s'éteindre. Le voyant rouge va clignoter. Placez tous les boutons de commande sur la position 'arrêt' et attendez que le témoin lumineux s'éteigne. Effectuez un nouvel essai.
Si le brûleur s'éteint, il se rallumera automatiquement s'il ne rallume pas dans les 10 secondes environ, l'arrivée de gaz sera coupée et tous les brûleurs s'éteindront.
Si le brûleur ne s'allume pas, vérifiez toujours si :
- le chapeau couvre bien le brûleur ;
- le brûleur est sec et propre.
réglage
Le brûleur est réglable en continu sur toute position entre le feu maxi et le feu mini.
allumer HG60..P/HG40..P
attention!
- Appuyez sur le bouton de commande.
- Tournez doucement le bouton de commande vers la zone d'allumage.
Le brûleur va s'allumer.
- Lorsque le brûleur est allumé, continuez à tourner le bouton sur la position de cuisson souhaitée.
Si le brûleur ne s'allume pas, vérifiez si :
- le chapeau est bien placé sur le brûleur :
- le brûleur est bien sec et propre.
Le brûleur est réglable en continu sur toute position entre le feu maxi et le feu mini.
Le brûleur s'allume seulement dans la zone d'allumage.
cuisiner confortablement
brûleurs
cuire confortablement
casseroles
brûleur puissant
Cuire et rôtir, frire et blanchir, cuire de grandes quantités et cuire à la Chinoise, sont des opérations qui se réalisent très bien sur le brûleur puissant. Celui-ci a la puissance la plus élevée.
Attention au diamètre de la casserole. L'idéal est un diamètre de 16 à 28 cm. Il est toutefois possible de mettre aussi une casserole de 12 cm sur ce brûleur.
brûleur normal
Le brûleur est parfaitement approprié pour mijoter et cuire à la vapeur, pour cuire des portions moyennes (environ quatre personnes) et pour faire un roux.
Attention au diamètre de la casserole. L'idéal est un diamètre de 16 à 28 cm. Il est toutefois possible de mettre aussi une casserole de 12 cm sur ce brûleur.
brûleur à diffusion douce
Préparer des sauces, faire mijoter et cuire plus longuement sont des opérations que vous pouvez accomplir sur le brûleur à diffusion douce. En position maximale, ce brûleur est suffisamment grand pour une cuisson demandant plus de temps.
diamètre
Utilisez des casseroles d'un format correct.
Utilisez des casseroles ayant une grandeur maximale de 28 cm pour le brûleur à diffusion douce, puissant et normal. N'utilisez pas de casseroles ayant un diamètre dont le fond est inférieur à 12 cm. Des casseroles plus petites ne sont pas stables, des casseroles plus grandes peuvent provoquer la surchauffe des parois.
Les pointes de la flamme sont les plus chaudes. Veillez à ce que les flammes restent sous la casserole pour que la chaleur ne soit pas perdue.
Pour utiliser le gaz de façon la plus efficace possible, utilisez une casserole avec un grand diamètre.
La distance entre un bouton et une paroi non résistante à la chaleur doit toujours être supérieure à 2 cm. Une poêle trop rapprochée peut entraîner une décoloration de la paroi et une déformation des boutons.
Les casseroles ayant un diamètre supérieur à 24 cm doivent être placées sur le brûleur arrière.
couvercle
Faites cuire en mettant un couvercle sur la casserole. Vous obtiendrez ainsi une économie d'énergie de 50%.
En nettoyant régulièrement et directement après utilisation, vous éviterez que l'aliment qui a débordé puisse avoir une action prolongée et produise des taches tenaces, difficiles à enlever.
Nettoyez d'abord les boutons de commande, les brûleurs et les grilles de cuisson avant de vous occuper de la plaque de verre. De cette manière, vous évitez de salir encore une fois la plaque pendant le nettoyage.
tous les jours
Pour le nettoyage quotidien de votre plaque de cuisson au gaz, utilisez de préférence un produit d'entretien doux. N'utilisez pas trop d'eau vu qu'elle risque de pénétrer dans les ouvertures du brûleur ou de l'aération.
taches rebelles sur l'émail
Elles s'enlèvent avec un abrasif liquide ou une éponge-grattoir synthétique. N'utilisez jamais de poudre abrasive ou de détergents agressifs et d'éponges abrasives vertes.
taches rebelles sur l'acier inoxydable
Elles s'enlèvent à l'aide d'un produit d'entretien spécial pour l'acier inoxydable. Nettoyez toujours en respectant la structure de l'acier inoxydable. De cette manière, vous évitez la création de points brillants. Ces dommages ne sont pas couverts par la garantie. Si les tâches ne s'éliminent pas, nettoyez la plaque de cuisson avec le produit d'entretien HG décapant four, gril & barbecue. Nettoyez toujours entièrement le bac collecteur pour éviter "tout écart de couleur". Terminez toujours l'entretien en utilisant un produit d'entretien/d'apprêt pour l'acier inoxydable.
attention!
Enlevez sans attendre les aliments qui ont débordé, notamment le chou rouge, la compote de pommes et la rhubarbe. Si vous ne nettoyez pas tout de suite ces restes alimentaires, des décolorations peuvent se présenter.
Ne plongez jamais dans l'eau froide les capuchons des brûleurs. Sous l'effet d'un fort refroidissement, l'émail risque d'être endommagé.
Si l'appareil ne fonctionne pas bien, ceci ne veut pas dire qu'il est en panne. Essayez de résoudre d'abord vous-même le problème. Appelez le service après-vente lorsque les conseils ci-dessous ne vous sont d'aucun secours.
Au cas où le témoin lumineux situé à proximité du système de sécurité enfants clignoterait, c'est qu'il y a une panne. Comptez le nombre de pulsations courtes et longues. Les codes d'erreur inférieurs à dix sont signalés par un nombre de pulsations courtes. Les codes d'erreur supérieurs à dix sont signalés par une pulsation longue suivie d'un nombre de pulsations courtes. Par exemple, deux pulsations longues et trois pulsations courtes renvoient au code d'erreur 23. Notez le nombre de pulsations pour signaler le code d'erreur à l'installateur lorsque celui-ci viendra chez vous.
| panne | cause | solution |
| Brûleur fonctionne, mais ne s'allume pas bien. | Brûleur sale ou humide. | Nettoyez et/ou séchez le brûleur. |
| Couvercle du brûleur n'est pas bien placé sur le brûleur. | Placez correctement le couvercle du brûleur sur le brûleur. | |
| Les rainures d'aération à l'arrière de l'appareil sont bloquées. | Dégagez les rainures d'aération. | |
| L'appareil n'est pas approprié pour le type de gaz utilisé. | Contrôlez la plaque de données et et prenez contact éventuellement avec le service après-vente. | |
| Le contrôle de flamme a fermé l'amivée du gaz. | Mettez tous les boutons de commande sur la position O. Ré-allumez ensuite le brûleur. Si la faute se reproduit, contrôlez la position des chapeaux sur les brûleurs et si les brûleurs, le point d'amorçage et/ou la broche d'ionisation sont propres et secs. | |
| L'allumage commandé produit des étincelles, mais ne s'allume pas. | Bougie sale. | Nettoyez la bougie. |
| Brûleur sale ou humide. | Nettoyez et/ou séchez le brûleur. | |
| Couvercle du brûleur n'est pas bien placé sur le brûleur. | Placez correctement le couvercle du brûleur sur le brûleur. | |
| Les robinets de gaz ne sont pas fermés pendant la mise en marche. | Fermez tous les robinets du gaz et rallumez l'appareil. | |
| Les brûleurs s'éteignent subilement. | Après une durée de cuisson de quatre heures les brûleurs s'éteignent automatiquement. | Fermez tous les robinets de gaz et rallumez l'appareil. |
L'emballage de l'appareil est recyclable. Peuvent être utilisés :
- carton ;
• film en polyéthylène (PE) :
• polystyrène sans CFC (mousse rigide en PS).
Vous devez vous débarrasser de ces matériaux de façon responsable, en tenant compte des directives gouvernementales.
L'administration peut vous fournir une information sur la manière de vous débarrasser de façon responsable de vos appareils ménagers dont vous ne voulez plus.
| commande frontale | appareil version I, gaz naturels | appareil version II, gaz liquides basse pression | appareil version III, gaz liquides haute pression | ||||||
| brûleur | charge G25 25 mbar ^1 2L kW | charge G20 20 mbar ^1 2H ^1 2E ^2 E ^+ kW | charge G25 20 mbar ^1 2LL kW | charge G30 29 mbar ^1 3B/P kW | charge G31 29 mbar ^1 3* kW | charge G31 37 mbar ^1 3P kW | charge G30 50 mbar ^1 3B/P kW | charge G31 50 mbar ^1 3* kW | charge G31 67 mbar ^1 3P kW |
| auxiliair : haute pression | 0.90 | 0.95 | 0.75 | 0.85 | 0.70 | 0.83 | 0.90 | 0.80 | 0.90 |
| semi-rapide : haute pression | 2.50 | 2.75 | 2.25 | 1.75 | 1.50 | 1.70 | 1.90 | 1.65 | 1.90 |
| rapide : haute pression | 2.90 | 3.10 | 2.60 | 2.80 | 2.40 | 2.75 | 3.10 | 2.70 | 3.10 |
| commandesuperieure | appareil version I, gaz naturels | appareil version II, gaz liquides basse pression | appareil version III, gaz liquides haute pression | ||||||
| brûleur | charge G25 25 mbar ^1_2 L kW | charge G20 20 mbar ^1_2 H ^1_2 E ^2_2 E ^+ kW | charge G25 20 mbar ^1_2 LL kW | charge G30 29 mbar ^1_3 B/P kW | charge G31 29 mbar ^1_3 * kW | charge G31 37 mbar ^1_3 P kW | charge G30 50 mbar ^1_3 B/P kW | charge G31 50 mbar ^1_3 * kW | charge G31 67 mbar ^1_3 P kW |
| auxiliair : haute pression | 0.75 | 0.83 | 0.68 | 0.65 | 0.70 | 0.63 | 0.90 | 0.75 | 0.90 |
| semi-rapide : haute pression | 2.50 | 2.75 | 2.25 | 1.75 | 1.50 | 1.70 | 2.00 | 1.70 | 2.00 |
| rapide : haute pression | 2.90 | 3.20 | 2.60 | 2.80 | 2.40 | 2.75 | 3.20 | 2.75 | 3.20 |
Les puissances nommées sont des puissances nominales.
Ihre Gaskochmulde

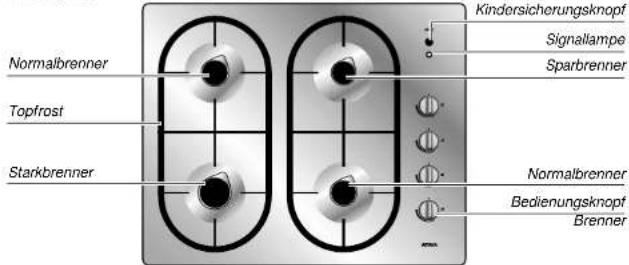

Beschreibung
HG60..Q
