Caractéristique	Détails
Type de produit	Clavier MIDI
Nombre de touches	49 touches sensibles à la vélocité
Contrôleurs	8 pads rétroéclairés, 8 potentiomètres assignables
Connectivité	USB MIDI, sortie MIDI classique
Alimentation	Alimentation par USB
Compatibilité	Compatible avec les principaux logiciels de musique (DAW)
Dimensions	Largeur : 77 cm, Profondeur : 24 cm, Hauteur : 8 cm
Poids	1,5 kg
Utilisation	Idéal pour la composition musicale, l'enregistrement et les performances live
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Informations supplémentaires	Livré avec des logiciels de production musicale

FOIRE AUX QUESTIONS - Axiom AIR 49 M-AUDIO

Comment connecter le M-AUDIO Axiom AIR 49 à mon ordinateur ?

Utilisez le câble USB fourni pour connecter le clavier MIDI à un port USB de votre ordinateur. Assurez-vous que le clavier est alimenté et reconnu par votre système.

Pourquoi mon M-AUDIO Axiom AIR 49 n'est-il pas reconnu par mon logiciel de musique ?

Vérifiez que les pilotes sont correctement installés et que le clavier est sélectionné comme périphérique MIDI dans les paramètres de votre logiciel de musique.

Comment configurer les touches de mon M-AUDIO Axiom AIR 49 pour qu'elles fonctionnent avec mon DAW ?

Accédez aux paramètres MIDI de votre DAW et assignez les touches du clavier aux fonctions désirées. Consultez le manuel pour des instructions spécifiques liées à votre DAW.

Mon M-AUDIO Axiom AIR 49 ne produit aucun son. Que faire ?

Assurez-vous que le clavier est correctement connecté, que le volume est réglé et que le son est activé dans votre logiciel. Vérifiez également que les instruments virtuels sont chargés.

Comment utiliser les pads de frappe sur le M-AUDIO Axiom AIR 49 ?

Les pads de frappe peuvent être utilisés pour déclencher des échantillons ou des percussions. Assurez-vous que votre DAW prend en charge les entrées MIDI et que les pads sont assignés correctement.

Où puis-je trouver des mises à jour pour le M-AUDIO Axiom AIR 49 ?

Visitez le site Web de M-AUDIO pour télécharger les dernières mises à jour de pilotes et de logiciels pour votre clavier MIDI.

Comment réinitialiser les paramètres de mon M-AUDIO Axiom AIR 49 ?

Pour réinitialiser le clavier, éteignez-le, puis maintenez enfoncé le bouton de la touche 'Octave Up' tout en le rallumant. Cela restaurera les paramètres par défaut.

Le M-AUDIO Axiom AIR 49 fonctionne-t-il avec mon iPad ?

Oui, vous pouvez utiliser un adaptateur USB vers Lightning pour connecter le clavier à votre iPad. Assurez-vous que l'application que vous utilisez prend en charge les contrôleurs MIDI.

MODE D'EMPLOI Axiom AIR 49 M-AUDIO

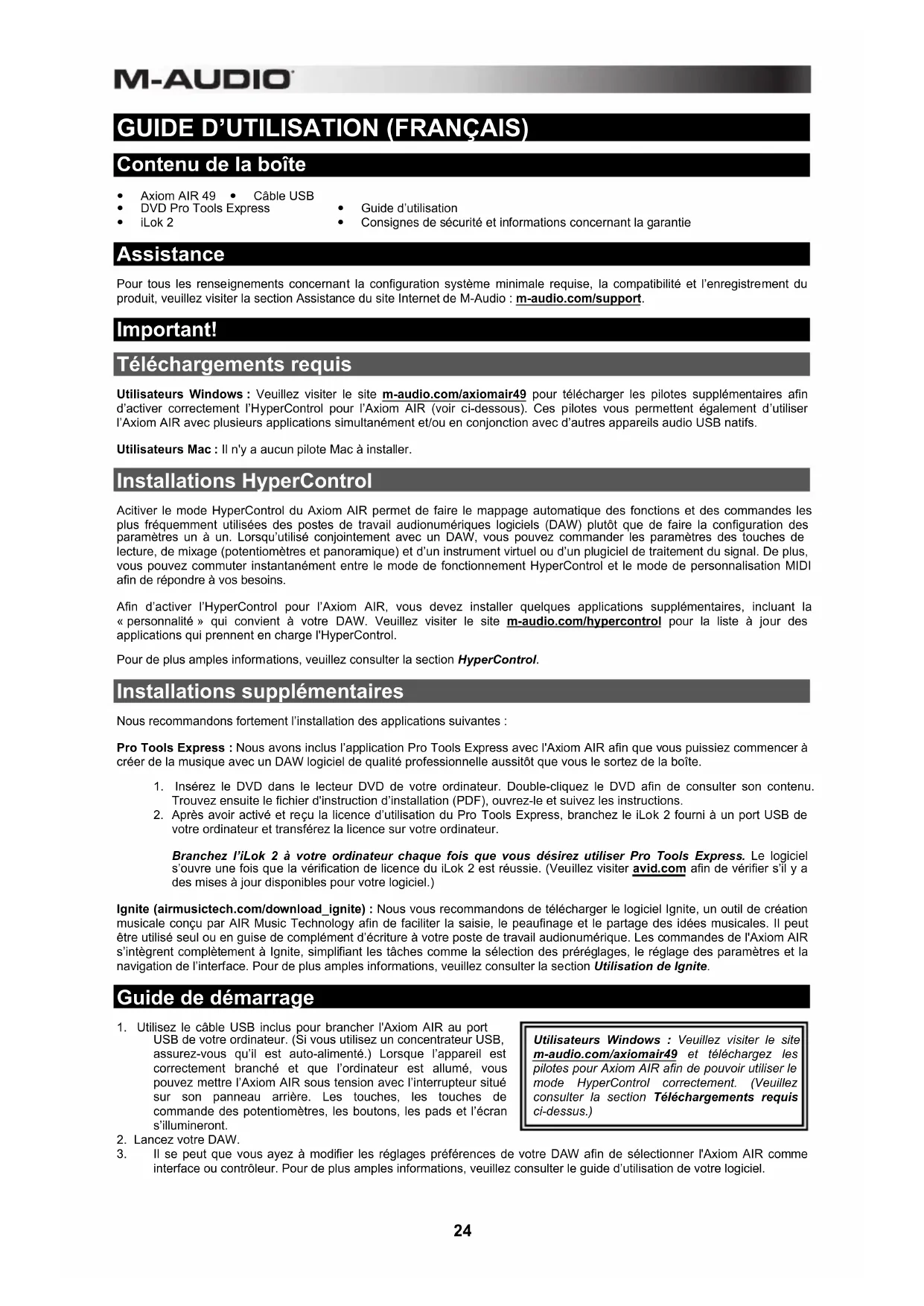

Guide d'utilisation
- Consignes de sécurité et informations concernant la garantie

Assistance

Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l'enregistrement du produit, veillez visiter la section Assistance du site Internet de M-Audio : m-audio.com/support.

Important!

Téléchargesments requis

Utilisateurs Windows : Veuillez visiter le site m-audio.com/axiomair49 pour tlécharger les pilotes supplémentaires afin d'activer correctement l'HyperControl pour l'Axiom AIR (voir ci-dessous). Ces pilotes vous permettent également d'utiliser l'Axiom AIR avec plusieurs applications simultanément et/ou en konjection avec d'autres appeareils audio USB natifs.

Utilisateurs Mac : Il n'y a aucun pilote Mac à installer.

Acitiver le mode HyperControl du Axiom AIR permet de faire le mappage automatique des fonctions et des commandes les plus fréquement utilisées des postes de travail audionumeriques logiciels (DAW)platz que de faire la configuration des paramétres un à un. Lorsqu'utilise conjointement avec un DAW, vous pouvez commander les paramétres des touches de lecture, de mixage (potentiétres et panoramicique) et d'un instrument virtuel ou d'un plugiciel de traitement du signal. De plus, vous pouvez commuter instantanément entre le mode de fonctionnement HyperControl et le mode de personnelisation MIDI afin de répondre à vos besoin.

Afin d'activer l'HyperControl pour l'Axiom AIR, vous nevez installer quelques applications supplémentaires, incluant la « personnelité » qui convient à votre DAW. Veuillez visiter le site m-audio.com/hypercontrol pour la liste à jour des applications qui prennt en charge l'HyperControl.

Pour de plus amples informations, veullez consulter la section HyperControl.

Installations supplémentaires

Nos recommandons fortement l'installation des applications suivantes :

Pro Tools Express : Nous avons inclus l'application Pro Tools Express avec l'Axiom AIR afin que vous puissiez commencer à créé de la musique avec un DAW logiciel de qualité professionnelle aussitôt que vous le sortez de la boite.

1. Insérez le DVD dans le lecteur DVD de votre ordinateur. Double-cliquez le DVD afin de consulter son contenu Trouvez ensuite le fjichier d'instruction d'installation (PDF), ouvre-le et suivez les instructions.
2. Àpès avoir activé et reçu la licence d'utilisation du Pro Tools Express, branchez le iLok 2 fourni à un port USB de votre ordinateur et transféréz la licence sur votre ordinateur.

Branchez l'Ilok 2 à votre ordinateur chaque fois que vous désirez utiliser Pro Tools Express. Le logiciel s'ouvre une fois que la verification de licence du iLok 2 est réussie. (Veuillez visitor avid.com afin de vérifier s'il y a des mises à jour disponibles pour votre logiciel.)

Ignite (airmusicitech.com/download_ignite): Nous vous recommendons de télécharger le logiciel Ignite, un outil de creation musicale concu par AIR Music Technology afin de faciliter la saisie, le peaufinage et le partage des idées musicales. Il peut être utilisé seul ou en guise de complément d'écriture à votre poste de travail audionumérique. Les commandes de l'Axiom AIR s'intègrement complètement à Ignite, simplifier les tâches comme la sélection des prérégliages, le réglage des paramétres et la navigation de l'interface. Pour de plus amples informations, veuillez consulter la section Utilisation de Ignite.

Guide de démarrage

1. Utilisez le cable USB inclus pour brancher l'Axiom AIR au port USB de votre ordinateur. (Si vous utilisez un concentrateur USB, assurez-vous qu'il est auto-alimenté.) Lorsque l'appareil est correctement branché et que l'ordinateur est allumé, vous pouvezmettre l'Axiom AIR sous tension avec l'interrupteur situé sur son panneau arrêté. Les touches, les touches de commande des potentiomètres, les boutons, les pads et l'écran s'illumineront.

Utilisateurs Windows : Veuillez visitor le site m-audio.com/axiomair49 et tléchargez les pilotes pour Axiom AIR afin de pouvoir utiliser le mode HyperControl correctement. (Veuillez consulter la section Téléchargements requis ci-dessus.)

1. Lancez votre DAW.
2. Il se peut que vous ayez à modifier les réglages préférences de votre DAW afin de selectionner l'Axiom AIR comme interface ou contrôleur. Pour de plus amples informations, veillez consulter le guide d'utilisation de votre logiciel.

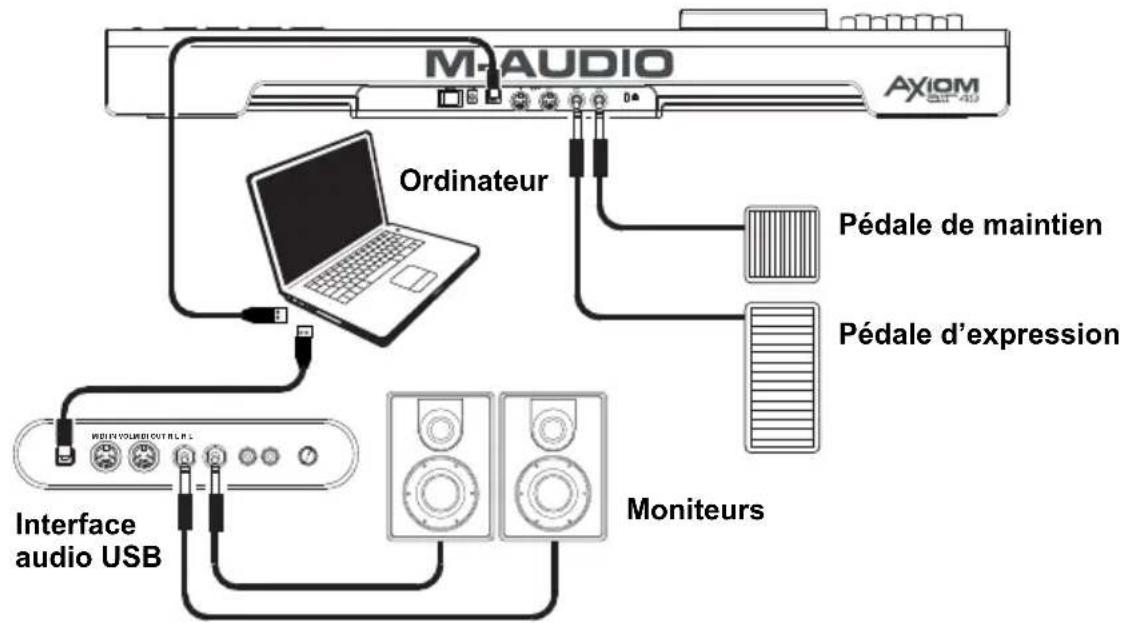

Scenario d-installation no 1

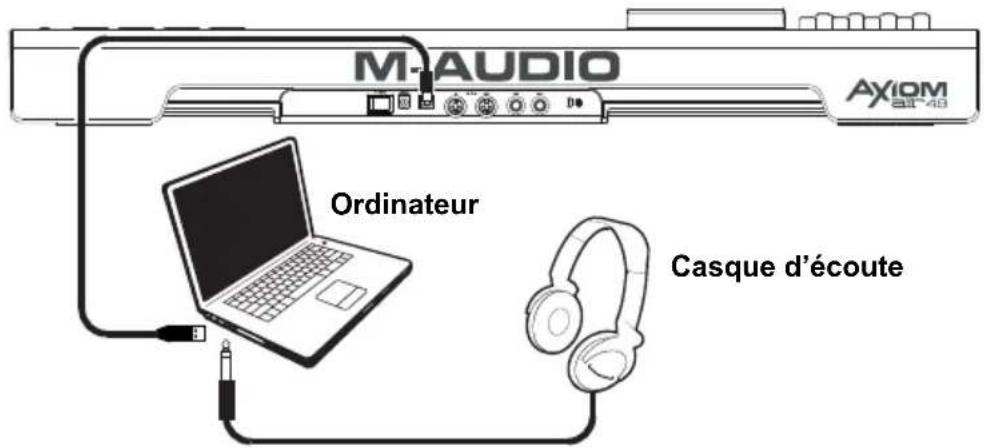

Scenario d'installation no 2

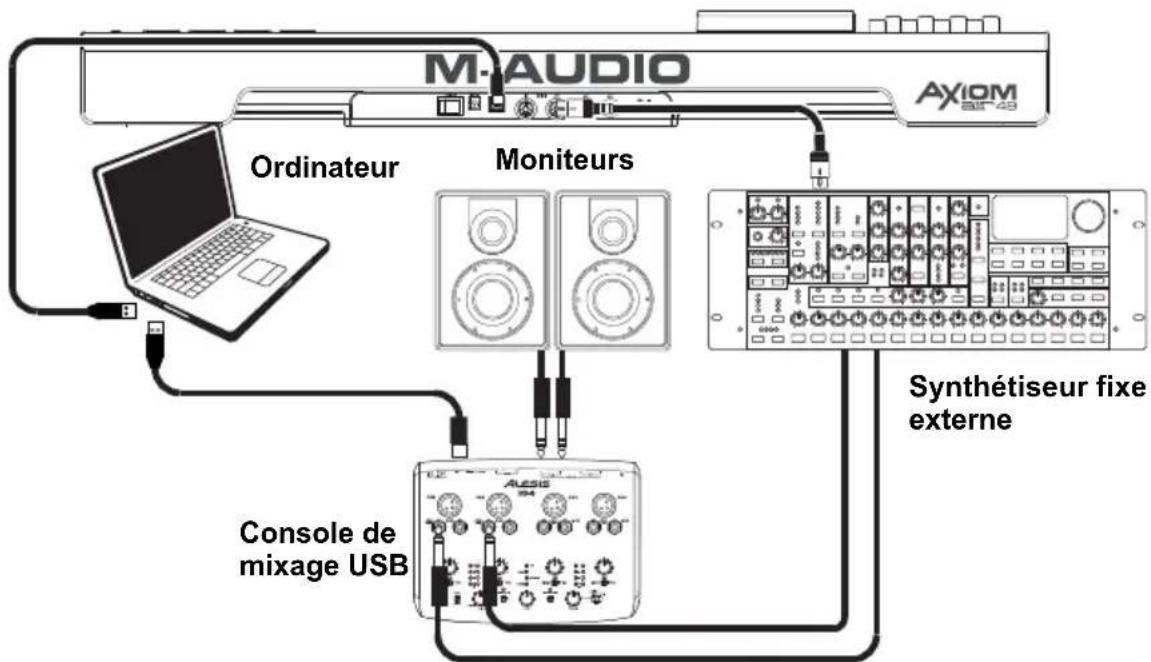

Scenario d-installation no 3

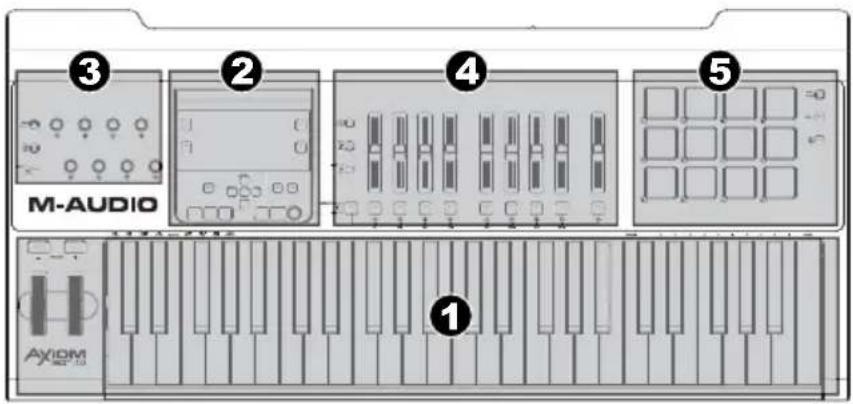

Vued'ensemble

Ceci est une vue d'ensemble générale des différentes sections des commandes du Axiom AIR :

1. Commandes de jeu : Le clavier est sensible à la pression et à la dynamique offrant un jeu comfortable et une sensation réalisiste. Utilisez les touches Octave afin d'acceder à toute la gamme étendue des 88 notes, et les molettes de tonalité et de modulation afin d'ajouter plus d'expressivité à votre son.
2. Commandes principales : Ces commandes et l'écran ACL permettent de parcourir les paramétres du Axiom AIR. Vous pouvez modifier les différentes affectations et assigner les commandes du Axiom AIR, en plus d'enregistrer et de rappeler des configurations dans des emplacements d'enregistrement. Les touches de lecture permettent également de commander ces mêmes fonctions dans votre DAW.
3. Boutons de commande : Utilisez ces boutons pour le mixage et pour modifier les parametres du plugiciel. Les trois touches Mode à gauche des boutons déterminent comment fonctionne cette section.
4. Potentiometres : Utilisez les potentiometres pour le mixage et pour modifier les parametres du plugiciel. Les touches sous les potentiometres vous permettent demettre en sourdine, en solo et de charger les pistes pour l'enregistrement. Les trois touches Mode a gauche des potentiometres et des touches de commande des potentiometres déterminent comment fonctionne cette section.
5. Pads: Utilisez les pads sensibles à la pression et à la dynamique afin de creer des parties de batterie, de déclencher des échantillons ou pour commander certaines des fonctions du logiciel. Les trois touches Mode à droite des pads déterminent comment fonctionne cette section.

Commandes et connectiques

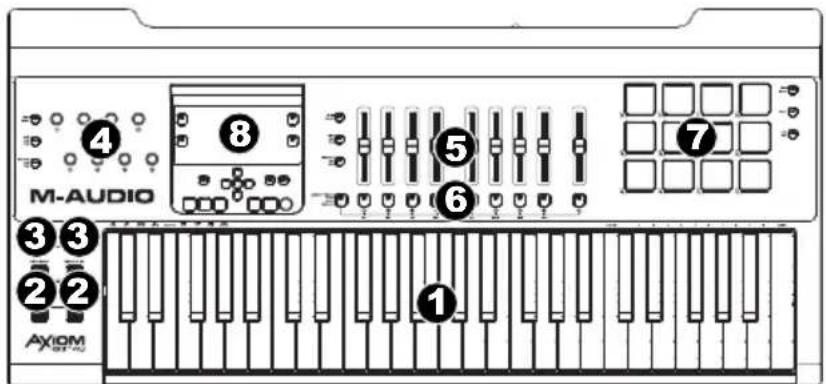

Panneau supérieur

1. Clavier: Ce clavier de 49 notes est sensible à la dynamique et dispose de la fonction aftertouch et, utilise en conjunction avec les touches Octave peuvent commander une plage de dix octaves. Vous pouvez également utiliser les touches du clavier identifiées (registres grave et aigu du clavier) afin d'acceder aux fonctions de programmation évoluées lorsque l'Axiom AIR est en mode Edit.
2. Molette de tonalité et de modulation : Ces commandes permettent de modifier la tonalité et de déclencher la modulation des paramètres d'un instrument MIDI.

3. Touches de selection Octave (- / + ) : Par default, ces touches permettent d'augmenter ou de diminuer la plaque d'octaves du clavier d'une octave à la fois. La touche « + » permet de l'augmenter (p. ex., Note F3 devient F4), alors que la touche « - » permet de la diminuier (p. ex., Note F3 devient F2). Enforcez les touches « + » et « - » simultanément afin de commuter entre la fonction de modification de l'octave et de la fonction de transposition. Lors de la transposition, ces touches permettent de transposer le clavier d'un demi-ton plus haut ou plus bas afin que vous puissiez jour dans une tonalité différente. Les voyants des touches changent de couleur chaque fois qu'elles sont enforcées afin d'indiquer le degré de transposition. Vous pouvez également voir la transposition à l'écran.

4. Boutons: Ces huit boutons de commande permettent d'envoyer des messages MIDI standards, de faire un mixage ou de modifier les paramètres du plugiciel en mode HyperControl, selon le réglage des touches Mode adjacentes.

5. Mode MIDI (Touché MIDI Bank): Les boutons permettent d'envoyer des messages MIDI selon leur affectation ou le préréglage en cours. Appuyer à plusieurs reprises sur le bouton MIDI Bank (à proximité des boutons) permet de parcourir les trois banques d'aftection.

6. Mode HyperControl Mix (Touché Mix): Les boutons permettent de commander les fonctions de base du mixage.

7. Mode HyperControl Inst/FX (Touche Inst/FX): Ces boutons permettent de commander les paramètres de l'instrument ou de l'effet virtuel (plugiciel) sélectionné.

8. Potentiometres : L'Axiom AlR dispose de neuf potentiometres (huit pour les pistes et un pour le mix général). Utilisez ces commandes afin d'envoyer des messages MIDI standards, de faire un mixage ou de modifier les parametes du plugiciel en mode HyperControl, selon le réglage des touches Mode adjacentes.

9. Mode MIDI (Touche MIDI Bank): Les potentiamétres permettent d'envoyer des messages MIDI selon leur affectation ou le préréglage en cours. Appuyer à plusieurs reprises sur le bouton MIDI Bank (à proximate des potentiométres) permet de parcourir les trois banques d'aftection.

10. Mode HyperControl Mix (Touche Mix): Les potentiometres permettent de commander les fonctions de base du mixage.

11. Mode HyperControl Inst/FX (Touche Inst/FX): Les potentiamétres permettent de commander les paramétrés de l'instrument ou de l'effet virtuel (plugiciel) sélectionné.

12. Touches de commande des potentiometres: L'Axiom AIR dispose de neuf touches de commande des potentiometres (huit pour les pistes et une pour le mix général). Utilisez ces commandes afin d'envoyer des messages MIDI standards, de faire un mixage ou de modifier les parametes du plugiciel en mode HyperControl, selon le réglage des touches Mode adjacentes et de la touche Select Track à gauche.

13. Mode MIDI (Touché MIDI Bank): Les touches de commande des potentiamétres permettent d'envoyer des messages MIDI selon leur affectation ou le préréglage en cours. Appuyer à plusieurs reprises sur le bouton MIDI Bank (à proximate des potentiamétres) permet de parcourir les trois banques d'aftection.

14. Mode HyperControl Mix (Touché Mix) et Mode HyperControl Inst/FX (Touché Inst/FX): Les touches de commande des potentiamétres ont différentes fonctions pour chaque piste ou paramètre, selon la personnalité HyperControl de votre DAW et le réglage de la touche Select Track adjacente. Enforcez-la (à plusieurs reprises, si nécessaire) afin de parcourir les différents modes des différentes touches.

15. Pads: Ces pads qui sont sensibles à la dynamique et disposent de la fonction aftertouch sont parfaits pour composer des parties de batterie ou pour déclencher des échantillons durant les prestations. Utilisez la touche MIDI Bank afin de commuter entre trois banques de notes MIDI assignables : les pads s'illuminent en rouge pour la banque 1, vert pour la banque 2 et amber pour la banque 3. En mode HyperControl, les pads permettent également de déclencher certaines fonctions du logiciel.

16. Mode MIDI (Touche MIDI Bank): Les pads permettent d'envoyer des notes MIDI et des données contrôleurs concernant la pression exercée ou autres messages MIDI évalués, selon leur affectation ou le préréglage en cours.

17. Mode Roll (Touches Roll): Frappez et maintenance le pad enforcé afin de creer un roulement, un enchaimnement rythmique de notes répetées. Vous pouze contrôler le rythme et la vitesse de ces notes en modifiant les paramètres Pad Roll. Appuyez deux fois sur cette touche pour verrouiller le mode Roll afin qu'il demeure activé. Appuyez de nouveau pour le désactiver.
18. Touche du mode HyperControl (Touche R): Ces pads peuvent être utilisés afin de commander différentes fonctions, selon le DAW que vous utilisez.

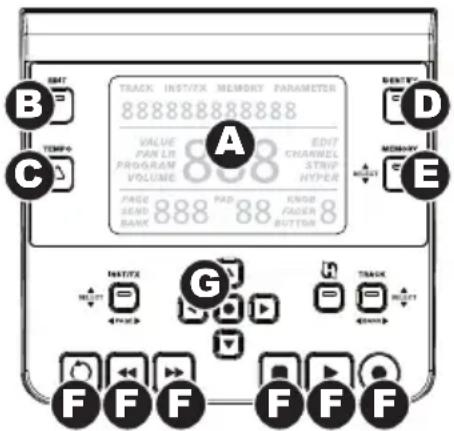

8. Commandes principales :

A. Écran ACL: Cét écran affiche des informations pratiques, comme l'affection et les réglages actuels de la dernière commande modifiée.
B. Touche Edit: Cette touche permet d'acceder au mode de modification de l'Axiom AIR afin d'utiliser les fonctions évaluées du clavier pour affecter ou modifier les affectations existantes des commandes MIDI, les réglages généraux et les fonctions utilisaires.
C. Touche Tempo: Cette touche clignote au rythme du réglage tempo de la fonction Pad Roll. Tapez la touche à des intervalles d'un quart de la note afin de régler le tempo. Maintenez cette touche enforcée pendant plus de deux secondes et utilisez le bouton no 8 ou les touches de déplacement du haut et du bas afin de régler manuellement le tempo. Appuyez sur la touche de déplacement du centre afin de sauvégarder les modifications.

Remarque: Lorsque l'Axiom AIR reçoit des messages MIDI temporels (MTC), il se synchronise automatiquement avec

I'horloge MIDI exter. Ces messages ne peuvent qu'être reçus par le biais du port USB du Axiom AIR.

D. Touche Identify: Maintenez cette touche enforcée tout en ajustant une commande afin d'afficher son affection sur l'écran ACL. Elle vous permet de voir son affection sans avoir à envoyer des données MIDI. Ceci peut être utile afin de vous rappeler des affections sans avoir à modifier vos réglages, à interrompe votre prestation, etc. Appuyez deux fois sur cette touche pour la verrouiller afin qu'elle demeure activée. Appuyez de nouveau pour la désactiver.
E. Touche Memory: Cette touche vous permet d'enregistrer et d'acceder aux emplacements d'enregistrement afin d'enregistrer des configurations MIDI complètes. Pour de plus amples informations, veuillez consulter la section Emplacement de sauvegarde.
F. Touches de commande de lecture: Ces touches permettent de commander les fonctions de lecture standards d'un DAW: bouclage, retour, avance rapide, arrêt, lecture et enregistrement. Lors de l'utilisation d'un DAW en mode HyperControl, ces touches sont automatiquement affectées à ces fonctions (ou à celles similaires). Vous pouvez également les affecter à différents messages MIDI.
G. Touches de déplacement : Vous pouvez utiliser ces touches pour de nombreuses fonctions de navigation et de configuration des paramétres, selon le réglage des touches Mode adjacentes.

• Mode Inst/FX (Touche Inst/FX) : Ces touches permettent de selectionner la piste et le plugiciel que vous désirez commander avec les potentiamétres et les boutons.
• Mode HyperControl (Touches): Ces touches permettent de basculer entre différentes fonctions selon le DAW.
• Mode Track Select/Bank (Touche Track): Ces touches permettent de selectionner la piste ou la banque de pistes à commander en Mode HyperControl.

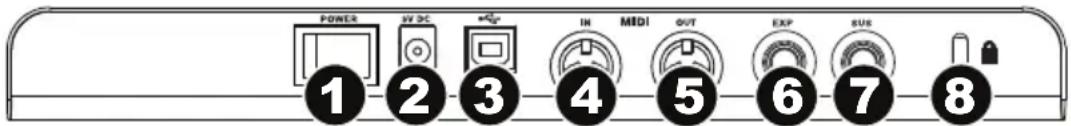

Panneau arrête

1. Interrupteur d'alimentation: Cette touche permet demettre le Axiom AIR sous et hors tension.
2. Entrée d'alimentation: Cette entrée permet de brancher un adaptateur d'alimentation optionnel (9 V c.c., 3 A, fiche à centre positif, non inclus). Vous pouvez également utiliser le port USB de votre ordinateur afin d'alimenter l'Axiom AIR.
3. Port USB : Lorsque l'Axiom AIR est branché à un ordinateur via USB, cette connexion USB permet d'alimenter l'Axiom AIR et de transmettre des données MIDI depuis et vers cet ordinateur.
4. Entree MIDI: Utilizez un cable MIDI à cinq broches standard afin de brancher cette entree à la sortie MIDI d'un appeareil MIDI externe.
5. Sortie MIDI : Utilisez un cable MIDI à cinq broches standard afin de brancher cette sortie à l'entrée MIDI d'un apparéil MIDI exter, vous permettant d'achemer des son vers un module de son MIDI ou un synthétiseur fixe, par exemple.
6. Entree pedale d'expression: Cette entree permit de brancher une pedale d'expression de type commutateur ou standard (venue séparément) vous permettant d'apporter des modifications à votre son durant les prestations. Cette entree peut être affectée à différentes fonctions.
7. Entrée pedale de maintainien (Sustain): Vous pouvez brancher une pedale de maintien (vendue séparément) afin de restorer les notes sans avoir à maintenir les touches enforcées. Cette entree peut être affectée à différentes fonctions. Remarque: Lorsque vous mettez l'Axiom AIR sous tension, vérifie que la polarité de la pedale de maintien dispose est correcte - les notes sont maintainues lorsqu'elle est enforcée. Si la pedale fonctionne inversement, retirez le pied de la pedale, mettez l'Axiom AIR hors tension et de nouveau sous tension. (Lorsque l'Axiom AIR est mis sous tension, il tient pour acquis que la pedale est désactivée (off).)
8. Verrou de sécurité Kinsington®: Ce connecteur est compatible avec les cables de sécurité Kensington standard de style pour ordinateur portable afin d'offrir une protection contre le vol.

Configurations des commandes de jeu

Cette section explique les paramètres qui modifiient les fonctions du clavier et des pads du Axiom AIR.

IMPORTANT: Lorsque « touche du clavier » est mentionné, ceci se refère aux touches du clavier qui sont identifiées (p. ex., « PAD Learn », « PAD Roll », etc.) par rapport aux autres touches de l'appareil.

Pads

Pad Learn

Vouss pouvez facilement afferer dessons du clavier aux pads en utilisant la fonction Pad Learn (apprentissage des pads). Ceci peut etre utile lorsque vous desirez utiliser les pads afin d'envoyer certaines notes MIDI afin quelles déclenchent un son sur voitre instrument virtuel.

Affection de la note MIDI d'un pad :

1. Appuyez sur la touche Edit. La touche clignotera rouge.
2. Appuyez sur la touche PAD Learn du clavier. « Learn:C-2 » devrait s'afficher à l'écran.
3. Appuyez sur une des touches du clavier afin de selectionner la note MIDI désirée.
4. Si nécessaire, appuyez sur la touche MIDI Bank adjacent aux pads afin de seLECTIONner la banque de pads où se trouve le pad désiré.
5. Appuyez sur le pad afin de lui affecter la note chosesie. Le numero du pad selectionné devrait s'afficher. Àpres un certain temps, l'Axiom AIR quitte automatiquement le mode Edit.

Pad Roll

En mode Pad Roll, frapper et maintainir le pad enforcé permet de creer un roulement, un enchainement rythmique de notes repétées.

Pour activer le mode Pad Roll, effectuer une des options suivantes :

• Enoncez et maintenez la touche Roll. Relâchéz la touche afin de désactiver le mode Pad Roll.
• Appuyez deux fois sur cette touche pour verrouiller le mode Pad Roll afin qu'il demeure activé. Réappuyez afin de désactiver le mode Pad Roll.
• Appuyez sur la touche Edit, et ensuite sur la touche PAD Roll du clavier.

Pour régler le rythme et la durée du mode Pad Roll :

1. Activez le mode Pad Roll (ci-dessus).
2. Utilisez les touches de commande des potentiamétres pour régler une sous-division rythmique (1/4, 1/4T [triolet], etc.).
3. Si vous n'êtes pas déjà en mode Edit (à partir de l'objet 1), appuyez sur la touche Edit, et ensuite sur la touche Pad Roll du clavier.
4. Utilisez les touches de déplacement gauche et droite afin de diminuer ou d'augmenter (respectivement) le rythme du roulement.
5. Utilisez les touches de déplacement du bas et du haut afin de diminuer ou d'augmenter (respectivement) la durée de chaque note.

Affectation des paramètres

Lorsque vous avez besoin d'un peu plus de flexibilité que le mode HyperControl peut t'offrir, ou si vous utilisez un DAW sans une personnalité HyperControl pour l'Axiom AIR, il est possible de configurer les boutons, les potentiometres, les touches et les pads afin qu'ils envoient différents messages MIDI: commandes en continu (CC), nombres de paramètre MIDI liérence (RPNs), nombres de paramètre MIDI non reliencé (NRPNs), ou système exclusif (SysEx).

Amélioration apportée au Axiom AIR par rapport aux claviers M-Audio Axiom Pro précédent, chacune des trois sections de commande (boutons, potentiomètre et pads) peut basculer indépendamment entre les modes HyperControl Mode et MIDI. Par exemple, vous pouvez utiliser les potentiométres pour le mixage en mode HyperControl tout en utilisant les pads pour les échantillons en mode MIDI.

Affectation des messages MIDI aux commandes

Les modifications de la configuration MIDI de l'Axiom AIR se font à l'aide de la touche Edit. Appuyez sur la touche Edit pour acceder au mode Edit. La touche clignote afin d'indiquer que vous étés en mode Edit. Appuyez de nouveau sur la touche afin de quitter le mode Edit.

Affectation d'un message MIDI spécifique à une commande :

1. Appuyez sur la touche Edit. Elle clignote rouge, et toutes les commandes arrêtent d'envoyer des messages.
2. Sélectionnez la commande désirée en la déplaçant ou en l'enfantant. Le numéro de la banque de la commande sélectionnée devrait s'afficher.
3. Appuyez sur la touche Param Assign sur le clavier afin d'acceder au mode Parameter Assign. Le message MIDI prsentement affecté à la commande devrait s'afficher.

4. Sélectionnez le message MIDI que vous désirez affecter à cette commande en utilisant une des méthodes décrites dans la section suivante, Sélection d'un message MIDI à envoyer.

5. Lors de la sélection de la fonction Aftertouch en mode Edit, appuyez sur une des touches du clavier qui NE DISPOSE PAS d'une fonction secondaire en mode Edit (c.-à-d., qui ne sont pas identifiée).

6. Pour quitter le mode Edit et annuler les modifications apportées, appuyez sur la touche Cancel du clavier ou sur la touche Edit.

7. Pour une liste complète des messages MIDI et des sous-paramétres, veuillez consulter la section Apendice de ce guide d'utilisation.

8. Appuyez sur la touche de déplacement du centre afin de sauvegarder la nouvelle affectation.

Selection d'un message MIDI à envoyer :

Touches de déplacement :

1. Sélectionnez le type de message MIDI que vous désirez envoyer en utilisant le bouton no 8 ou les touches de déplacement du haut et du bas.
2. Utilisez les touches de déplacement gauche et droite afin d'acceder aux sous-paramêtres pour ce message MIDI, s'il y a lieu. Le nom du sous-paramètre et sa valeur actuelle devraient s'afficher. Remarque : Lorsque l'écran ACL affiche une flèche (→) à côte du nom du paramètre, cela signifie qu'il dispose de sous-paramêtres, qui peuvent également être modifié. Utilisez les touches de déplacement gauche et droite afin d'acceder à ces sous-paramêtres.
3. Vou puez augmenter ou diminuier la valeur affichee en utilisant les touches de displacement du haut et du bas.
4. Appuyez ensuite sur la touche de déplacement du centre afin de confirmer votre sélection et de returner à la liste des sous-paramétres.

Boutons :

1. Utilisez le bouton no 8, les touches numéroétées du clavier, ou les touches de déplacement du haut et du bas afin de sélectionner (1) le type de message MIDI à envoyer, (2) le sous-paramètre à modifier et (3) la valeur de ce sous-paramètre.
2. Appuyez ensuite sur la touche de déplacement du centre afin de confirmer votre sélection et de returner à la liste des sous-paramétres.

Identification des affectations des commandes

Il peut être utile de voir qu'elle commande matérielles est affectée à quel paramètre logiciel.

Verification de l'affection des commandes matérielle :

1. Enoncez et maintenez la touche Identify, ou enoncez-la deux fois afin de la verrouiller. Toutes les commandes de sortie du Axiom AIR seront arrêtées temporairement, et la touche clignotera rouge.
2. Manipuez la commande que vous désirez identifier. Le paramètre affecté et sa valeur actuelle devraient s'afficher.
3. Pour retour au fonctionnement normal, relâchéz la touche Identify ou, si vous l'aviez verrouillé, enonceze-la une fois.

Courbe de sensibilité

Le clavier et les pads de l'Axiom AIR sont sensibles à la dynamique; jouer avec plus de force produit dessons plus forts et jouer avec moins de force, produit des sons plus faibles. Cette plage de sensibilité offre un jeu et un son plus naturel. Il est possible de personnelier la reponse du clavier en fonction de cette façon personelle de jouer en selectionnant une des differentes valeurs de sensibilité.

Réglage de la sensibilité :

1. Appuyez sur la touche Edit. La touche clignotera rouge.
2. Appuyez sur la touche Vel Curve du clavier. « Key Velocity » devrait s'afficher à l'écran.
3. Afin de basculer entre Key Velocity (sensibilité des touches) et Pad Velocity (sensibilité des pads), appuyez sur la touche Vel Curve de nouveau ou utilisez les touches de déplacement du haut centre afin d'y apporter des modifications.
4. Utilisez les touches numerotées du clavier (0 à 9) afin de selectionner la coubre de sensibilité désirée, puis appuyez sur la touche Enter du clavier. Vous pouvez également utiliser les touches de déplacement du haut et du bas, puis appuyer sur la touche de déplacement du centre. Les paramètres pour la coubre de sensibilité sont les suivants :
   IMPORTANT: Quitter le mode Edit ou appuyer sur la touche Cancel du clavier permet de sauvegarder automatiquement vos modifications.

Clavier Pads

1 (Low): Faible sensibilité

2 (Low Normal): Sensibilité légarement plus élevé que faible
3 (Normal): Sensibilité par défaut
4 (Normal High): Sensibilité légarement plus élevé que normale
5 (High): Courbe exponentielle la plus élevé
6 (Linear): Vitesse réelle
7 (Low Range):Vitesse limite au dernier tiers de sa plage
8 (Mid Range):Vitesse limitée au tiers moyen de sa plage
9 (High Range): Vitesse limitée au premier tiers de sa plage
0 (Fixed): Reglez une vitesse fixe avec le bouton illumné

1 (Low): Faible sensibilité
2 (Normal): Sensibilité par défaut, linéaire
3 (High): Sensibilité la plus élevé
4 (4 Steps): Vitesse limitée à quatre valeurs discrétés
5 (3 Steps): Vitesse limitée à trois valeurs discrétées
6 (2 Steps): Vitesse limitée à deux valeurs discrétés
7 (Low Range):Vitesse limite au dernier tiers de sa plage
8 (Mid Range):Vitesse limitée au tiers moyen de sa plage
9 (High Range): Vitesse limitée au premier tiers de sa plage
0 (Fixed): Réglez une vitesse fixe avec le bouton illumné

Mode Drawbar

Ce mode permet d'inverser la polarité des potentiamétres de l'Axiom AIR: la position la plus BASSE du potentiomètre envoie la valeur maximale, et la position la plus haute du potentiomètre envoie la valeur minimale. Ceci est utile dans le cas des plugiciels orgues, car les différents paramétres apparaissent comme des tiretres d'orgue; plus vous tirez la tirette, plus le volume est fort.

Activation du mode Drawbar :

1. Appuyez sur la touche Edit. La touche clignotera rouge.
2. Appuyez sur la touche Drawbar du clavier. L'écran ACL indique si le mode Drawbar est activé ou désactivé.
3. Appuyez sur la touche Drawbar ou utilisez les touches de déplacement du haut et du bas afin d'activer/désactiver le mode Drawbar.
4. Appuyez sur la touche Enter afin d'enregistrer les modifications, ou appuyez sur Cancel ou Edit afin de quitter le mode Edit et de supprimer les modifications.

Paramètres MIDI

Canal MIDI global

Le canal MIDI « global » est le canal MIDI par défaut par lequel l'Axiom AIR envoye les messages MIDI. Comme ce dernier est un paramètre global, il s'applique sur tous les emplacements d'enregistrement et ne peut être modifié que par la personnalisation des canaux en mode MIDI.

Réglage du canal MIDI global :

1. Appuyez sur la touche Edit. La touche clignotera rouge.
2. Appuyez sur la touche MIDI Chan du clavier. Le canal prsentement selectionné devrait s'afficher.
3. Utilisez les touches numéroétées du clavier (0 à 9), le bouton no 8 ou les touches de déplacement du haut et du bas afin d'entrez le canal désire.
4. Appuyez sur la touche Enter du clavier ou sur la touche de déplacement du centre afin de sauvegarder la nouvelle affectation du canal MID global.
   IMPORTANT: Quitter le mode Edit ou appuyer sur la touche Cancel du clavier permet de sauvegarder automatiquement vos modifications.

Canal de sortie MIDI global

Le canal de sortie MIDI global est le canal de sortie MIDI matériel par défaut par lequel l'Axiom AIR envoy les messages MIDI. Comme ce dernier est un paramètre global, il s'applique sur tous les emplacements d'enregistrement et ne peut être modifié que par la personnalisation des canaux en mode MIDI.

Réglage du canal de sortie MIDI global :

1. Appuyez sur la touche Edit. La touche clignotera rouge.

2. Appuyez sur la touche MIDI Out du clavier. MIDI Out devrait s'afficher, ainsi que sa valeur actuelle :

3. USB: Envoie des messages MIDI par le biais du port USB seulment.

4. Exit: Envoie des messages MIDI par le biais de la sortie MIDI.

5. USB+Ext: Envoie des messages MIDI par le biais du port USB et de la sortie MIDI

6. Appuyez sur les touches 1, 2, ou 3, le bouton no 8 ou les touches de déplacement du haut et du bas afin d'entrée le réglage désiré.

7. Appuyez sur la touche Enter du clavier ou sur la touche de déplacement du centre afin de sauvegarder la nouvelle affectation du canal MID global.

IMPORTANT: Quitter le mode Edit ou appuyer sur la touche Cancel du clavier permet de sauvegarder automatiquement vos modifications.

Message de panique MIDI

Lorsque you declenchez un message de panique MIDI, il envoie un message « All Notes Off » (extinction des notes) sur tous les canaux et vers toutes les sorties. Ceci est très utile lorsqu'un synthetiseur matériel ou logiciel est coince sur une note.

Envoyer un message de panique MIDI :

1. Appuyez sur la touche Edit.
2. Appuyez sur la touche MIDI Panic du clavier. L'Axiom AIR envoie un message « All Notes Off » (extinction des notes) et All Notes Off s'affiche brievement. L'Axiom AIR devrait quitter automatiquement le mode Edit.

Emplacements d'enregistrement

Une fois que vous aze affecte des commandes MIDI à un dispositif ou a une tache, vous pouze d'enregistrer vos modifications pour une utilisation ulterieure dans un des 128 emplacements d'enregistrement de I'Axiom AIR.

Sauvegarde

Enregister les affectations MIDI en cours dans un des emplacements d'enregistrement :

1. Appuyez sur la touche Edit. La touche clignotera rouge.
2. Appuyez sur la touche Memory. « Memory», ainsi que le nom et le numéro de l'emplacement ouvert devraient s'afficher.
3. Utilisez les touches numerotées du clavier (0 à 9), le bouton no 8 ou les touches de déplacement du haut et du bas afin d'entrer l'emplacement de sauvegarde (0 à 127) désire.
4. Entrez un nom d'emplacement de sauvegarde. Utilisez les touches de displacement du haut et du bas afin de selectionner une lette a modifier et utilisez le bouton no 4 ou afin de modifier la lette selectionnee.
5. Appuyez sur la touche Enter du clavier afin d'enregistrer l'emplacement de sauvegarde. « Saving... » devrait s'afficher à l'écran. Lorsque la sauvegarde est terminée, l'Axiom AIR devrait quitter automatiquement le mode Edit.

Rappeler un emplacement de sauvegarde :

1. Appuyez sur la touche Memory. Elle devrait passer au vert.
2. Utilisez les touches de déplacement du haut et du bas ou le bouton no 8 afin de selectionner l'emplacement de sauvegarde de la liste.
3. Appuyez sur la touche de déplacement du centre afin d'acceder à l'emplacement de sauvegarde. « Loading... » devrait s'afficher à l'écran. Lorsqu'il a terminé, réglez une des commandes afin de ramener l'écran à son mode de fonctionnement normal.

Sauvegarde et réinitialisation

Vou puez sauvegarder et reinitialiser un ou tous les 128 emplacements d'enregistrement de votre AxiomAIR à l'aide des messages MIDI SysEx. Utilisez une application SysEx librarian ou enregistrez-le simplement dans une piste MIDI dans votre DAW et refaites-le jouer au besoin.

IMPORTANT : Lorsque des données SysEx sont envoyées, réglez la vitesse à un maximum de 3,05 kb/s. Une vitesse plus élevée peut générer des problèmes de transfert.

Sauvegarder un ou tous les emplacements d'enregistrement :

1. Veuillez vous assurer que l'Axiom Air est branché à l'ordinateur, qu'il fonctionne correctement et que l'emplacement d'enregistrement est chargé.
2. Assurez-vous que la piste MIDI sur votre DAW est en cours d'enregistrement (et peut recevoir des données MIDI de l'Axiom AIR), ou que l'application SysEx librarian est prete à receivevoir des données MIDI.
3. Appuyez sur la touche Edit. La touche clignotera rouge.
4. Appuyez sur les touches de déplacement du haut et du bas ou sur la touche MEM Backup du clavier afin de basculer entre Backup? (sauvegarder l'emplacement d'enregistrement en cours) et Backup All? (sauvegarder tous les emplacements d'enregistrement).
5. Appuyez sur la touche de déplacement du centre afin de lancer la sauvégarde. « Sending... » devrait s'afficher à l'écran. L'écran devrait revenir à la fenêtre principale lorsque le processus est terminé.

Réinitialiser un ou tous les emplacements d'enregistrement d'une sauvégarde MIDI :

1. Assurez-vous que l'Axiom AIR est branché à votre ordinateur et qu'il fonctionne correctement.
2. Avant de charger les données SysEx de la piste MIDI dans votre DAW, assurez-vous que la position de lecture se situe avant les données désirées.
3. Assurez-vous que votre DAW (avec une piste MIDI contenant les données de sauvage) ou que l'application SysEx librarian est prête à transmettre des données MIDI au Axiom AIR (p. ex., le port de sortie MIDI de l'application est régle sur le port HyperControl du Axiom AIR).*
4. Appuyez sur la touche de lecture de votre DAW ou lancez la transmission SysEx à partir de l'application SysEx librarian. « Rec SysEx... » devrait s'afficher à l'écran. L'écran devrait revenir à la fenêtre principale lorsque le processus est terminé.

IMPORTANT:

Lors de la réinitialisation de tous les emplacements d'enregistrement, les emplacements sauvégardés écraseront certains correspondants dans l'Axiom AIR. L'Axiom AIR conserve tous les autres emplacements d'enregistrement.
Lors de la reinitialisation d'un seul emplacement, il est chargeda la memoire tampon du mode Edit (Edit Mode buffer) seulement, non pas a un emplacement d'enregistrement reel. Sauvegardez-le dans un emplacement d'enregistrement en suivant les instructions de la section Sauvegarde ci-dessus.

HyperControl

Acitiver le mode HyperControl du Axiom AIR permet de faire le mappage automatique des fonctions les plus frequently utilisées des DAW (DAW) plutôt que de faire la configuration des paramétres un à un. Cette section procure un survol général des fonctions du mode HyperControl. Rappelez-vous que les fonctions, les commandes et le flux de travail différé d'un poste à l'autre.

Veuillez notes que vous DAW doit dispose d'un profil HyperControl pour Axiom AIR afin d'utiliser cette fonction. Afin de vérifier que vous DAW est pris en charge par HyperControl, et voir comment ils fonctionnent ensemble, vuillez visiter m-audio.com/hypercontrol. À partir de là, vous pouvez télécharger et consulter le guide d'utilisation du HyperControl pour votre DAW.

Mise en route

Selon la marque et la version de votre logiciel, il se peut que vous ayez à installer un logiciel de soutien pour le HyperControl. Suivez les instructions d'installation dans le guide d'utilisation du HyperControl pour votre DAW, disponible au m-audio.com/hypercontrol.

Après avoir fait l'installation du HyperControl, vérifie les commandes de lecture afin de vous assurer qu'elles fonctionnent correctement (section suivante).

Commandes de lecture

Toutes les commandes de lectures devraient fonctionner comme celles correspondantes dans le logiciel (Lecture, enregistrement, etc.).

Vérification des commandes de lecture :

1. Branchez l'Axiom AIR au port USB de votre ordinateur et mettez-le sous tension.
2. Lancez votre DAW et ouvrez un fichier projet.
3. Appuyez sur la touche de lecture du Axiom AIR, puis sur la touche d'arrêt de lecture. Si les commandes de lecture du logiciel répondent aux deux commandes, l'HyperControl fonctionne correctement.

Mode HyperControl Mix

Utiliser les commandes matérielles pour des fonctions logiciles peut s'avérer très utile lors de mixage. L'HyperControl vous facilitate la tâche. Une fois l'installation de la personnalité HyperControl en fonction de votre DAW terminée, vous pouvez lancer le mode HyperControl Mix qui vous permettra de mapper automatiquement les différents paramètres logiciels pratiques aux commandes du Axiom AIR.

Appuyez sur la touche du mode HyperControl Mix (Mix) adjacent aux potentiometres (et touches de commande des potentiometres) ou des boutons afin demettre ces commandes en mode HyperControl Mix. Veuillez vous reporter au guide d'utilisation du HyperControl pour votre DAW afin de connaître quel paramètre est affecté à chacune des commandes.

Mode HyperControl Inst/FX

Paramètres plugériels (potentiomètres, touches de commande des potentiomètres, et boutons)

Les potentiometres et les touches de commande des potentiometres du Axiom AIR peuvent également commander les parametres d'un instrument ou effet virtuel (plugiciel).

Pour selectionner un instrument ou un effet virtuel (plugiciel), appuyez sur la touche du mode HyperControl Inst/FX (Inst/FX) sous l'écran ACL.

Pour commander les paramètres du plugiciel avec les boutons ou les potentiamétres, appuyez sur la touche du mode HyperControl Inst/FX (Inst/FX) adjacent aux commandes des banques (potentiétres et boutons). La banque de commandes passera en mode HyperControl Inst/FX. Utilisez les commandes afin de régler les paramètres. Veuillez vous reporter au guide d'utilisation du HyperControl pour votre DAW afin de connaître quel paramètre est affecté à chaque des commandes.

Autres commandes

Touches de déplacement

Les touches de déplacement peuvent être utilisées afin de commander certaines fonctions logicielles prises en charge. Appuyez sur la touche HyperControl adjacente aux touches de déplacement afin d'activer cette fonction.

Pads

Les pads peuvent être utilisés afin de déclencher dessons de batterie ou d'instrument mappés par votre logiciel, mais ils disposent également de fonctions HyperControl supplémentaires (selon les spécificités de leur logiciel). Appuyez sur la touche HyperControl adjacente aux pads afin d'activer cette fonction.

Identification des affectations des commandes

Que vous soyez en mode HyperControl ou que vous utilisez vos propres affectations, il peut s'avérer utile de voir qu'elle commande matérielle est affectée a quel paramètre logiciel.

Vérification de l'affection des commandes matérielles :

1. Enforcez et maintenez la touche Identify, ou enforcez-la deux fois afin de la verrouiller. Toutes les commandes de sortie du Axiom AIR seront arrêtées temporairement, et la touche clignotera rouge.
2. Manipuez la commande que vous désirez identifier. Le paramètre affecté et sa valeur actuelle devraient s'afficher.
3. Pour回头 au fonctionnement normal, relâchez la touche Identify ou, si vous l'aviez verrouillé, enforcez-la une fois.

Utilisation de Ignite

Ignite, incluse avec le Axiom AIR, est un outil creatif concu afin de facilititer la saisie, le peaufinage et le partage des idees musicales. Vous pouvez l'utiliser seul ou en guise de complément a votre DAW.

Pour télécharger Ignite, visitez airmusictech.com/downloadIgnite.

Pour de plus amples informations sur l'application Ignite, veuillez consulter sa documentation.

Les claviers Axiom AIR sont livrés préconfigurés pour Ignite par le biais de HyperControl. Lorsque vous lancez Ignite après avoir branché l'Axiom AIR à votre ordinateur, vous pouvez utiliser les commandes de l'Axiom AIR des façon suivantes :

Commandes de lecture

Appuyez sur la touche du mode HyperControl Mix (G) du panneau de commande principal, et ensuite utilisez les touches de lecture afin de commander ces mêmes fonctions sur Ignite.

Navigation

Utilisez les touches de déplacement afin de parcourir les angelets et les sous-menus de Ignite, selon le réglage en cours.

Instruments

Veuillez you reporter au guide d'utilisation du HyperControl pour Ignite (au m-audio.com/hypercontrol) afin de connaître quel paramètre est affecté à chacune des commandes.
