Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 cm x 50 cm x 70 cm
Débit d'air max	700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED
Filtre	Filtre à graisse en aluminium, lavable
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Fonctionnement	Extraction et recyclage de l'air
Poids	12 kg
Garantie	2 ans
Conseils de maintenance	Nettoyer régulièrement le filtre à graisse, remplacer le filtre à charbon si en mode recyclage
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - CEH90477B CONTINENTAL EDISON

Comment installer la hotte CONTINENTAL EDISON CEH90477B ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de couper l'alimentation électrique et de fixer la hotte au mur à l'aide des supports fournis. Vérifiez que le conduit d'évacuation est correctement installé.

Comment nettoyer la hotte CONTINENTAL EDISON CEH90477B ?

Pour nettoyer la hotte, débranchez-la d'abord. Utilisez un chiffon doux et un mélange d'eau chaude et de détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que l'alimentation électrique est active. Si le problème persiste, consultez le fusible ou le disjoncteur.

Comment remplacer le filtre à charbon de la hotte ?

Pour remplacer le filtre à charbon, ouvrez le panneau de la hotte et retirez l'ancien filtre. Insérez le nouveau filtre en veillant à ce qu'il soit correctement positionné et fermez le panneau.

Quel est le niveau sonore de la hotte CONTINENTAL EDISON CEH90477B ?

Le niveau sonore de cette hotte est de 65 dB en mode maximum, ce qui est relativement silencieux pour une utilisation domestique.

La hotte peut-elle être utilisée sans évacuation ?

Oui, la hotte CONTINENTAL EDISON CEH90477B peut être utilisée en mode recyclage avec un filtre à charbon, ce qui permet de purifier l'air sans évacuation extérieure.

Quelle est la puissance d'aspiration de la hotte ?

La hotte a une puissance d'aspiration de 700 m³/h, ce qui la rend efficace pour évacuer les fumées et les odeurs de cuisine.

Comment régler la vitesse de la hotte ?

La vitesse de la hotte peut être réglée à l'aide du panneau de contrôle situé à l'avant. Appuyez sur les boutons pour sélectionner la vitesse souhaitée.

Où puis-je trouver des pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées auprès du service client de CONTINENTAL EDISON ou sur leur site web officiel.

La hotte est-elle garantie ?

Oui, la hotte CONTINENTAL EDISON CEH90477B est généralement couverte par une garantie de 2 ans. Consultez le manuel pour plus de détails.

MODE D'EMPLOI CEH90477B CONTINENTAL EDISON

Guide d'utilisation - User manual

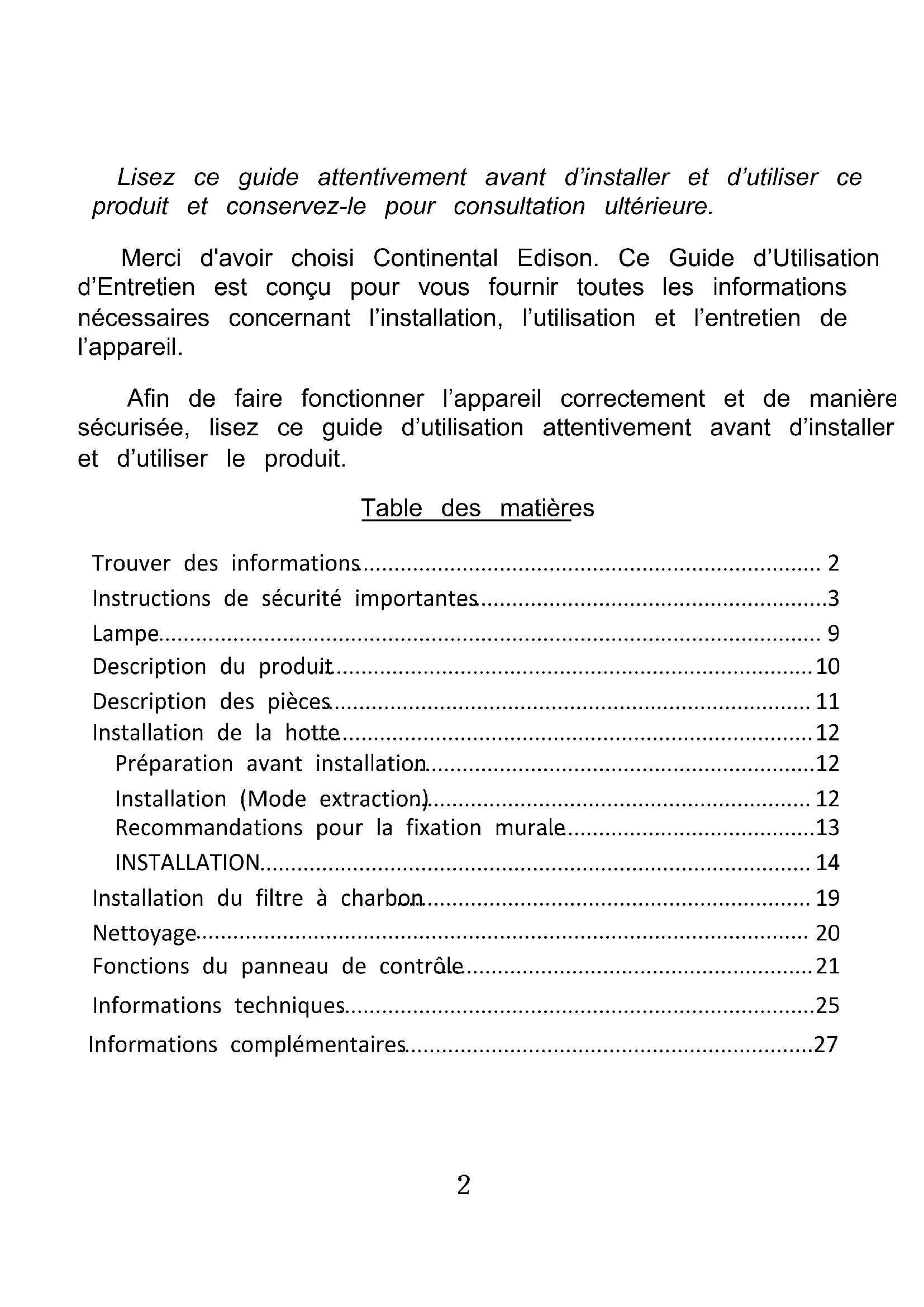

Lisez ce guide attentivement avant d'installer et d'utiliser ce produit et conservez-le pour consultation ultérieure.

Merci d'avoir choisi Continental Edison. Ce Guide d'Utilisation d'Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l'installation, l'utilisation et l'entretien de l'appareil.

Afin de faire fonctionner l'appareil correctement et de manière sécurisée, lisez ce guide d'utilisation attentivement avant d'installer et d'utiliser le produit.

Table des matières

Trouver des informations.... 2

Instructions de sécurité importantes....3

Lampe....9

Description du produit....10

Description des pièces....11

Installation de la hotte....12

Préparation avant installation....12

Recommendations pour la fixation murale....13

INSTALLATION....14

Installation du filtre à charbon....19

Nettoyage.... 20

Fonctions du panneau de contrôle....21

Informations techniques....25

Informations complémentaires....27

IMPORTANT: Conservez ce guide pour l'agence de contrôle électrique.

Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:

• Ces instructions sont fournies dans l'intérêt de votre sécurité, lisez-les soigneusement avant d'installer ou d'utiliser cet appareil.
• Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l'évacuation de l'air à l'extérieur) ou une hotte filtrante (le recyclage de l'air à l'intérieur).
• Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié.
• Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.
• ATTENTION : Les surfaces accessibles peuvent devenir chaudes pendant l'utilisation avec des appareils de cuisson.
• Gardez les enfants éloignés de cet appareil.

- Il est fortement recommandé que cet appareil soit tenu à l'écart des bébés et des jeunes enfants.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Vérifiez régulièrement la fiche et le câble d'alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Ne pas laisser le câble d'alimentation toucher les parties chaudes de l'appareil.
• Afin d'éviter d'endommager le câble d'alimentation, assurez-vous qu'il n'est pas coincé en dessous de l'appareil ou dans l'appareil.
• Ne pas utiliser d'aérosols à proximité immédiate de l'appareil.
• Veillez à jeter le matériel d'emballage avec soin.
• Nous vous recommandons également de prendre une particulière attention pendant l'utilisation et lors du nettoyage. Référez-vous aux instructions dans la section

«NETTOYAGE ».

• Ne pas utiliser un nettoyeur à vapeur.
• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparée.

- MISE EN GARDE : Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation de bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.

- Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

- L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d'autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

- MISE EN GARDE : L'appareil peut s'arrêter de fonctionner lors d'une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l'appareil et débranchez-le de la prise de courant. Branchez l'appareil de nouveau après une minute.

• Afin d'éviter le risque d'incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l'huile chaude.
• Ne pas flamber d'aliments sous la hotte de cuisine.
• Ne pas utiliser l'appareil s'il montre des signes de dommages ou s'il est en état imparfait. Contactez le centre de service après-vente.
• Lors de l'installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante

Plaques à gaz: 800mm

Plaques électriques: 700mm

• MISE EN GARDE : Il y des risques de ch électrique et d'incendie, si le nettoyage n'est pas effectué conformément aux instructions.
• MISE EN GARDE : Pour raison de sécurité utilisez seulement des vis de même dimension que celles indiquées.
• MISE EN GARDE : Le non-respect des consignes d'installation peut entraîner des graves blessures.
• MISE EN GARDE : Avant de brancher l'appareil, coupez l'électricité et vérifiez que l'alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique.

RISQUE DE CHOC ÉLECTRIQUE

Le non-respect de ces instructions peut entraîner un incendie ou un choc électrique

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DSR-1.5-S-68 (code ILCOS D respectant la norme IEC 61231).

• Lampe à LED non remplaçable
• Puissance maximale : 1.5W
• Plage de tension : 12V

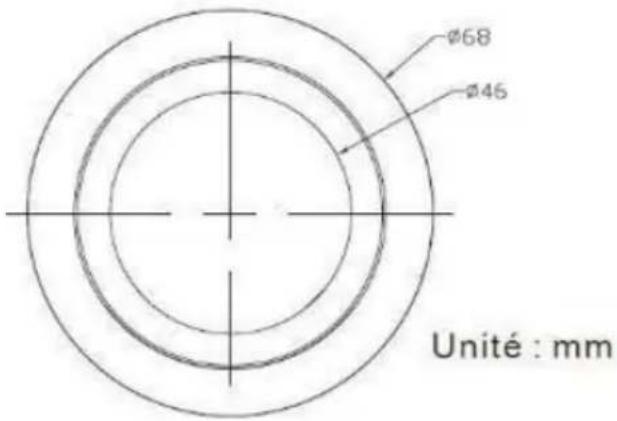

• Dimensions:

Ø68 Ø45 Unité : mm

NOTE: Si l'ampoule fournie ne fonctionne plus, elle doit être remplacée soit par le fabricant, son service après-vente ou un réparateur qualifié afin d'éviter tout danger.

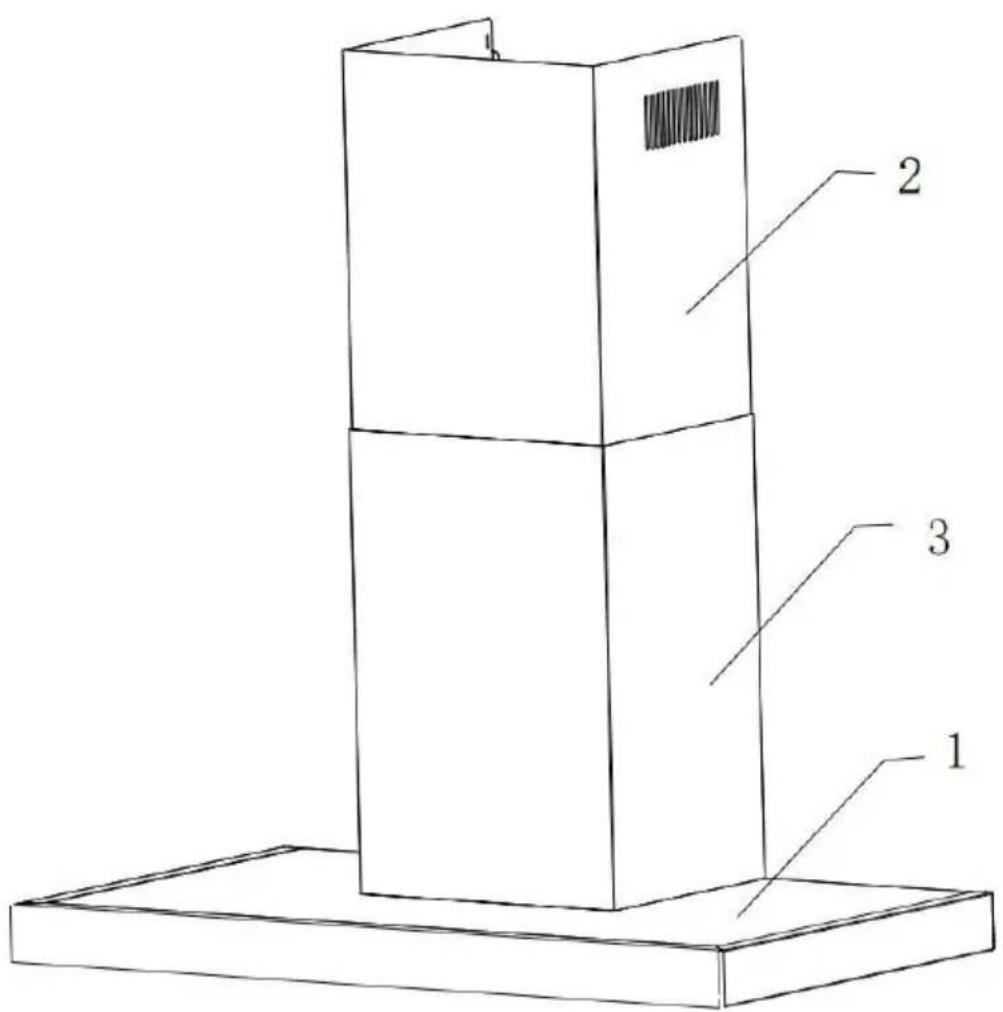

Description du produit

1. Corps de la hotte
2. Cheminée supérieure
3. Cheminée inférieure

1 2 3

Index	Description	Illustration	Quantité
PL-1	Corps de la hotte		1
PL-2	Cheminée supérieure (300mm)		1
PL-3	Cheminée inférieure (300mm)		1
PL-4	Support de la cheminée supérieure		1
PL-5	Support de la cheminée inférieure		1
PL-6	Support de la hotte de cuisine		1
PL-7	Vis (ST4 x 8 mm)		2
PL-8	Vis (ST4 x 30 mm)		7
PL-9	Chevilles φ8×φ6 (Non incluses)		7
PL-10	Filtre à charbon		2
PL-11	Tuyau d’évacuation (Φ 150mm)		1
PL-12	Vanne de non-retour		1

Préparation avant installation

ATTENTION

Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes

ATTENTION

Retirez le film de protection du produit avant de mettre en service.

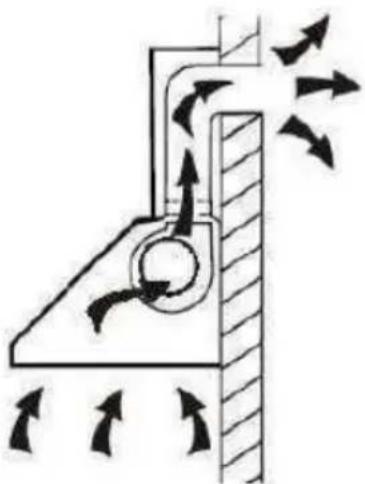

Si le mur comporte une ouverture donnant sur l'extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen d'un tuyau d'évacuation ou de n'importe quel conduit d'extraction

approprié, par exemple une gaine flexible en aluminium ou constituée d'un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

Recommendations pour la fixation

murale

N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur !

Avant d'installer l'appareil, vérifiez l'état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, ...).

Ne percez pas de trou à proximité d'anciens trous, même rebouchés

Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériau qui constitue votre mur, ainsi qu'au poids de l'appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice.

Ne modifiez pas les trous destinés à fixer l'appareil ou son support de fixation sur le mur.

Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière.

Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire.

INSTALLATION

Avant de procéder à l'installation, assurez-vous que l'appareil n'est pas branché sur une prise électrique.

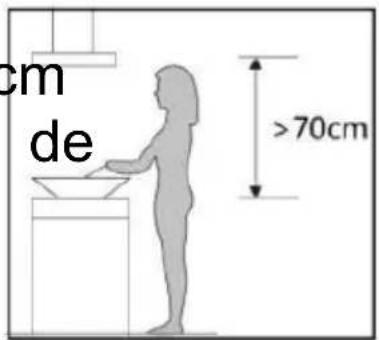

La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson.

cm de >70cm

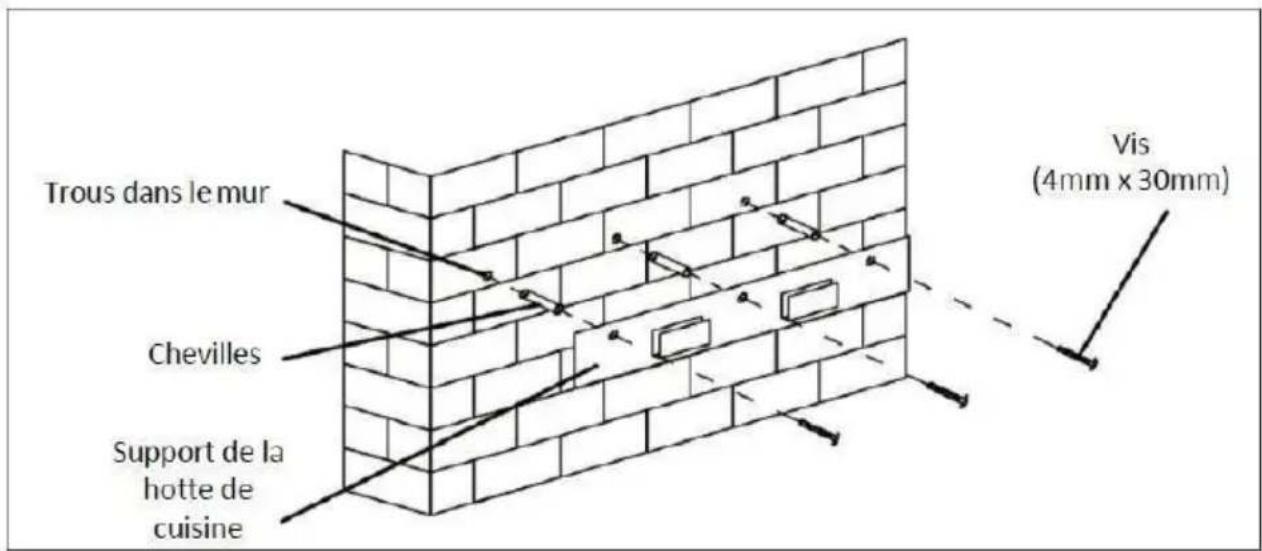

Étape 1. Percez 3 trous (Φ8mm à adapter en fonction de vos chevilles) pour fixer le support. Vissez et serrez le support de la hotte sur le mur avec les vis 3 Vis (ST4x30mm) et 3 chevi (non fournies)

Trous dans le mur Chevilles Support de la hotte de cuisine Vis (4mm x 30mm)

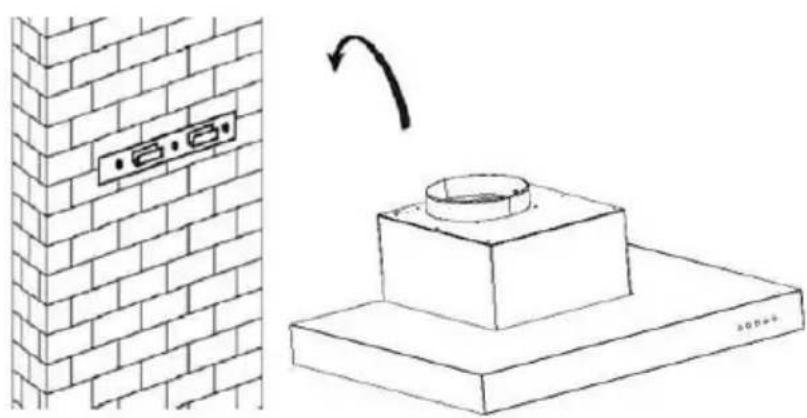

Étape 2. Positionnez la hotte de cuisine, puis accrochez-la l'aide des deux encoches du support mural.

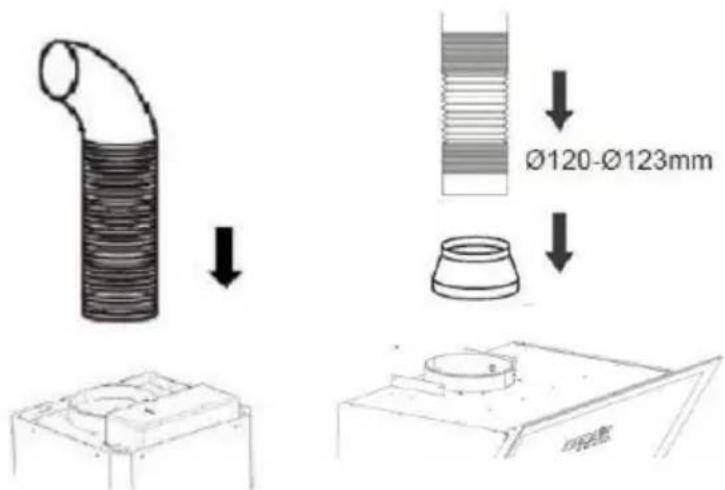

Étape 3. (Si le mode d'installation d'extraction est choisi) Placez le tuyau d'évacuation ∅150-∅153mm (fourni) sur la sortie d'air, comme indiqué ci-dessous. Si la taille de votre tuyau d'évacuation est de ∅120 - ∅123mm, vous devez d'abord monter l'adaptateur fourni sur la sortie d'air, comme indiqué ci-dessous.

Ø120-Ø123mm

Étape 4. Insérer le support de la cheminée inférieure dans la cheminée inférieure comme illustré ci-dessous.

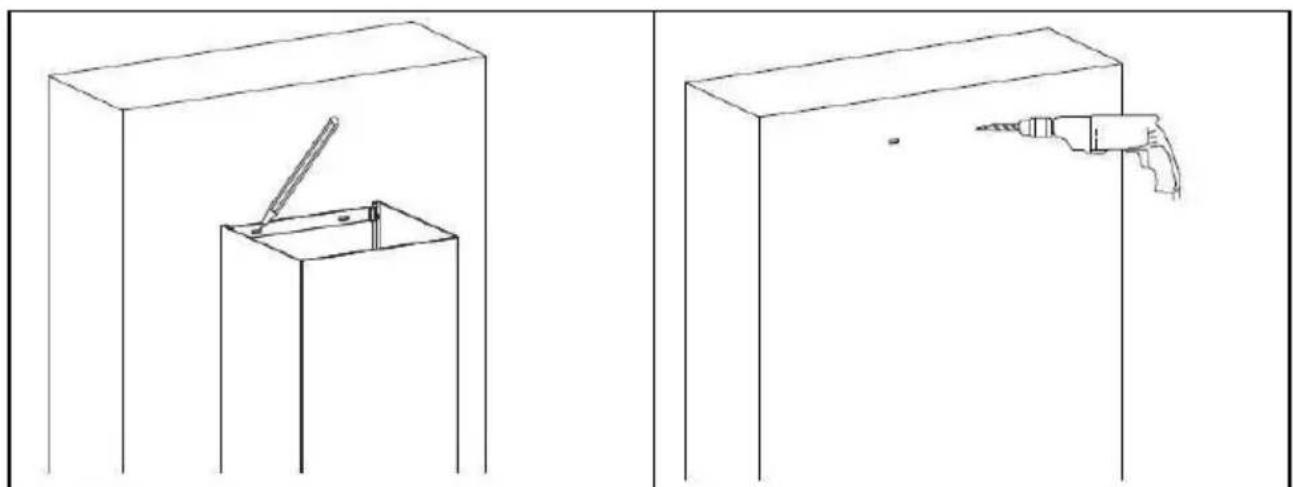

Étape 5. Installez la cheminée inférieure dans l'appareil, puis marquez la position des trous sur mur.

Étape 6. Désinstallez la cheminée inférieure, puis percez des trous dans le mur : trou pou chevilles avec des vis de diamètre Φ4 mm

Étape 7. Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l'aide de 2 vis de diamètre Φ 4 mm et les cr (non fournies) correspondantes. Vissez également la cheminée et le capot avec 2 vis (ST4x8mm)

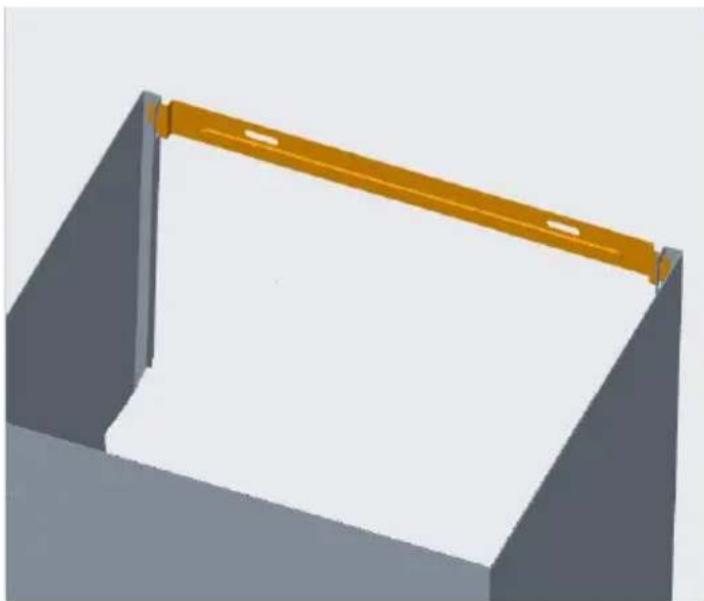

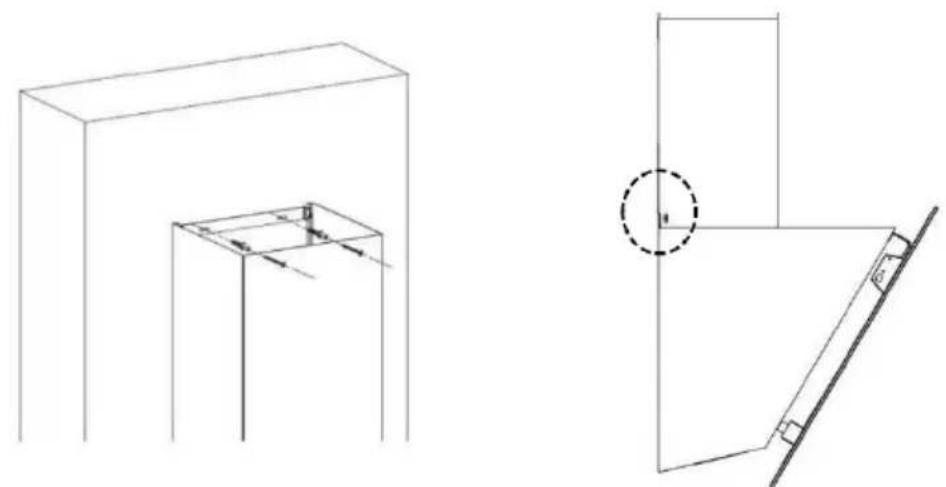

Étape 8. Fixer le support de cheminée supérieure sur la cheminée supérieure par 2 \ ST4 x 8mm.

Étape 9. Tirez la cheminée supérieure vers le haut à la hauteur de la cible et marquez les emplacements des trous sur le mur.

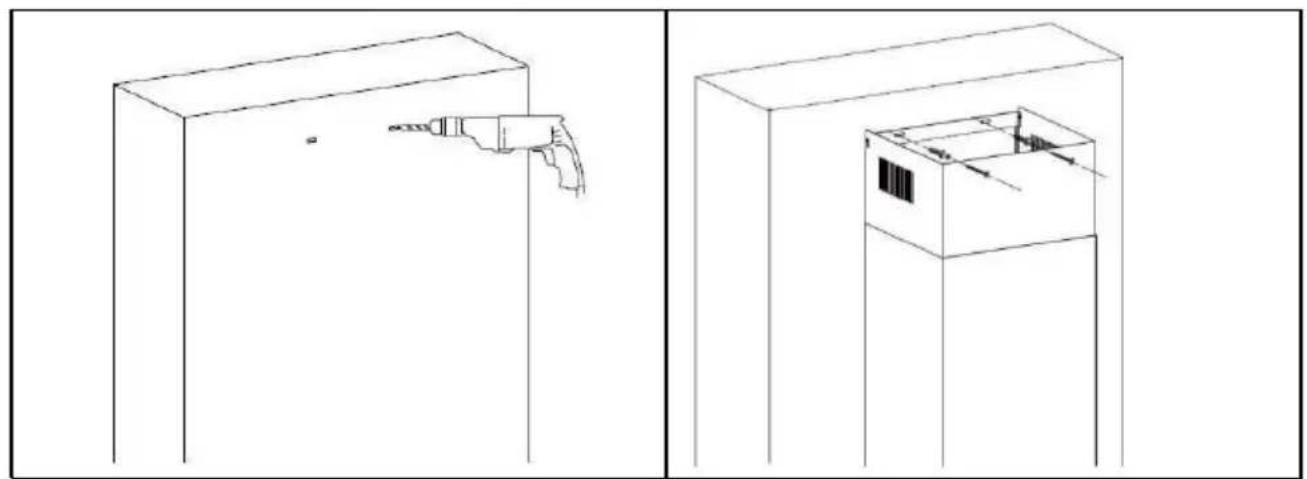

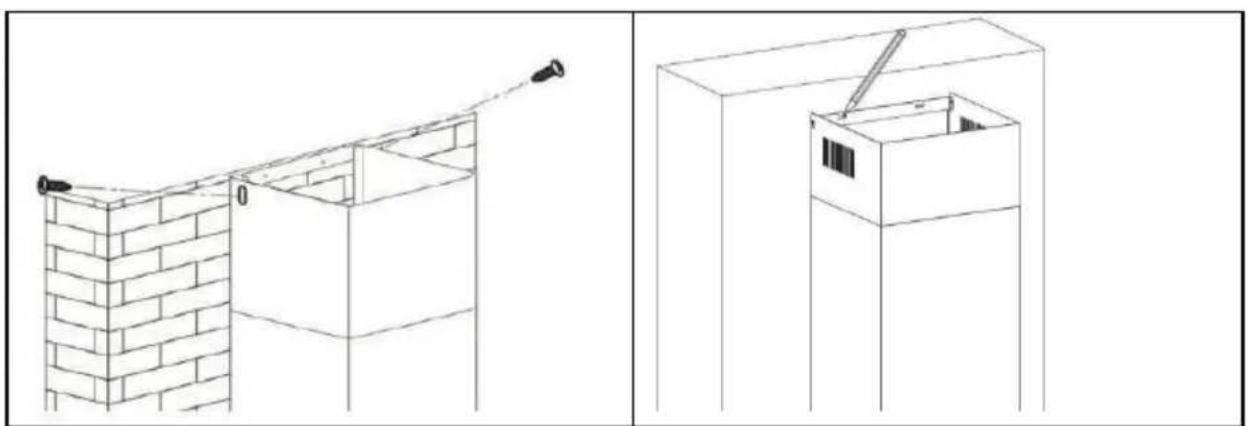

Étape 10. Retirez la cheminée supérieure puis percer des trous dans le mur.

Étape 11. Replacez la cheminée supérieure à nouveau, puis fixez-la au mur à l'aide de 2 vis ST4x30mm.

Si vous n'avez pas de sortie vers l'extérieur, aucun tuyau en plastique n'est requis et l'installation est similaire à celle décrite ci-dessus. Et vous devez assembler les filtres à charbon qui sont utilisés pour piéger les odeurs.

Placer le filtre à charbon dans l'unité et tourner dans le sens horaire. Répétez la même de l'autre côté.

NOTE:

Assurez-vous que les filtres soient correctement fixés. Dans le cas contraire, ils pourraient tombes et causer des dommages.

Lorsque des filtres à charbon sont utilisés, puissance d'aspiration est diminuée.

Le filtre à charbon doit être remplacé au moins une fois par an en fonction fréquence d'utilisation de la hotte.

Concernant les instructions de nettoyage et d'entretien de l'appareil, veuillez vous reporter aux paragraphes ci-dessous de ce manuel.

Attention! Avant le nettoyage, éteignez l'appareil et débranchez-le.

Nettoyage régulier

Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité.

Nettoyage mensuel pour le filtre à graisse

ESSENTIEL: Nettoyer le filtre tous les mois peut préve tout risque d'incendie.

Le filtre capte la graisse, la fumée et la poussière. C affecte donc directement l'efficacité de la hotte. S'il n'e pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Attention!

La lampe ne doit pas être recouverte d'isolation thermique ou d'autres matériaux.

Avis! Allumez uniquement les lumières pendant le fonctionnement de l'appareil. N'allumez pas les lumières pour éclairer la cuisine.

1. Pour le modèle No: CEH60BSS&CEH90BSS

Ne jamais appuyer sur plus d'une touche en même 1

Marche/Arrêt

Lumière Marche/Arrêt

Vitesse du moteur faible, adaptée à la cuisson qui

produit peu de vapeur de cuisson.

Vitesse du moteur moyenne, adaptée à la cuisson

standard/ quotidienne.

Vitesse de rotation élevée, adaptée à la cuisson q

produit beaucoup de vapeur.

2. Pour le modèle No.: CEH60CFC&CEH90CFC

Pour allumer ou éteindre également la ventilation. Pour éteindre la ventilation, appuyer brièvement sur cette touche. Un appui long sur la touche permet d'éteindre toutes fonctions de la hotte simultanément.

Réglage de la puissance d'aspiration

Pour augmenter et diminuer la vitesse de ventilation, de la 1ère à la 3ème vitesse et de la 3ème à la 1ère vitesse.

Allumer/Éteindre l'éclairage

Détecteur de fumée

1. En mode veille / état de fonctionnement, appuyez longtemps le bouton pour entrer en mode détection de fumée. L'appareil affichera « 8» et la touclignotera; la ventilation cesse de fonctionner, mais la hotte est toujours en fonction; Dans cet état appuyez brièvement sur pour revenir à l'état de veille;

2. Après 30 secondes sans détection de fumée, vous entendrez l' bip sonore, l'écran numérique « 8 » s'éteindra et la hotte entrer mode automatique. Le voyant du bout continue de clignoter.

3. En mode automatique, le détecteur mesure la présence de fur en temps réel. Lorsqu'il y a détection de fumée, le moteur tourr basse vitesse. L'écran affiche "1" et le voyant reste allumé.

4. Après être entré en mode automatique, appuyez brièvement su

pour revenir en mode veille ; le voyant du détecteur s'éteint;

5.En mode de fonctionnement, appuyez longtemps sur le bouton

pour arrêter toutes les fonctions et revenir à l'état de veille.

Arrêt programmé : Lorsque le moteur est en marche, appuyez simultanément sur et pendant 2 secondes. La hotte s'arrêtera d'elle-même automatiquement au bout de 5 minutes. Durant le décompte, l'écran clignotera pour indiquer que le compte à rebours est en cours. Pendant le processus de compte à rebours, vous pouvez interrompre le décompte en appuyant à nouveau pendant 2 secondes simultanément sur et:

Une fois le compte à rebours terminé, les voyants des boutons s'éteignent, l'écran continue de clignoter pendant 4 secondes avant de s'éteindre à son tour, enfin un bip retentira indiquant l'arrêt de la hotte.

3. Pour le modèle No.: CEH60477B&CEH90477B

1 2 3 *

Marche/Arrêt

Il est utilisé pour allumer/éteindre le ventilateur.

1 Faible vitesse du moteur, adapté à la cuisson qui produit peu de vapeur de cuisson.
2 Vitesse moyenne du moteur, adaptée à la cuisson standard/ journalière.
3 Vitesse de rotation élevée, adaptée à la cuisson qui produit beaucoup de vapeur de cuisson.

Touche éclairage

Minuteur (arrêt automatique):

- lorsque vous appuyez sur la touche pendant le fonctionnement de l'appareil, la hotte s'éteindra automatiquement au bout de 5 minutes et un bip retentira. La touche clignotera pendant le compte à rebours.

• Pour désactiver le minuteur, appuyez une nouvelle fois sur la touche.

	Symbole	Valeur	Unité
Identification :	Réf : Ref.:CEH60477B & CEH90477B CEH60 & CEH90BSS CEH60CFC & CEH90CFC
	Models:BX2-E-C6E6D01 & BX2-E-C6E9D01 BX2-E-C3E6D01 & BX2-E-C3E9D01&BX2-E- D6E9D01&BX2-E-D6E6D01
Consommation d'énergie annuelle	AEC_hotte	39	kWh/a
Classe d'efficacité énergétique		C
Facteur d'accroissement dans le temps	f	1,6
Efficacité fluidodynamique	FDE_hotte	10,3
Classe d'efficacité fluidodynamique		E
Indice d'efficacité énergétique	EEI_hotte	75.4
Débit d'air mesuré au point de rendement maximal	Q_BEP	277.9	m^3/h
Pression d'air mesurée au point d rendement maximal	P_BEP	84	Pa
Débit d'air maximal (Réglage Boost)	Q_max	--	m^3/h
Débit d'air maximal (réglage le p élevé)		477 m	^3/h
Débit d'air au chantier Point (réglage le plus élevé)		433	m^3/h
Flux d'air au point de travail (réglage le plus bas)		320	m^3/h
Puissance électrique à l'entrée mesurée au point de rendement maximal	W_BE P	63.1	W
Puissance nominale du système d'éclairage	WL	3	W
Eclairement moyen du système d'éclairage sur la surface de cuisson	E_moyen	600mm:103>600mm:102	lux
Efficacité lumineuse	LE_hotte	600mm:34.3>600mm:34	lux/W
Classe d'efficacité lumineuse		600mm:A>600mm:A
Efficacité de filtration des graisses	GFE_hotte	73,1(Pour 2 filtres)72,4(Pour 3 filtres)
Classe d'efficacité de filtration des graisses		D(Pour 2 filtres)D(Pour 3 filtres)
Consommation d'énergie mesurée en mode veille	P_s	/	W
Consommation d'électricité mesuré en mode "arrêt"	P_O	C3:0.44WC6:0.43W	W
Niveau de puissance acoustique	L_WA	Réglage Boost:--Réglage le plus élevé: 61Réglage le plus bas: 55	dB

La méthode de mesure et de calcul du tableau ci-dessus est confo au règlement de la Commission (UE) N° 65/2014 et 66/2014

CONTINENTAL EDISON

120-126 quai de Bacalan

CS11584

33000 Bordeaux

Importé par A.M.C.

94400 Vitry sur Seine

Remarque :

Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'ur bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloqu
(3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois cuisson terminée.
(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la cycle de vie, l'appareil ne doit pas être mis au rebut avec les déche Pour des conseils sur le recyclage, veuillez contacter votre administrat locale ou votre revendeur.

DÉCHET RESPECTANT L'ENVIRONNEMENT

Les équipements électriques et électroniques font l'objet d'une collecte sélective.

Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être recyclé, soit réutilisé pour d'autres applications.

L'emballage est recyclable.

Ø68 Ø46 Unité : mm

94400 Vitry sur Seine

Note :
