CEHD6065B - Hotte CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Continental Edison
Modèle	CEHD6065B
Classe d'efficacité énergétique	A
Consommation d'énergie annuelle	47,1 kWh
Débit d'air maximal (boost)	640 m³/h
Débit d'air minimal	270 m³/h
Niveau sonore maximal (boost)	68 dB(A)
Nombre de vitesses	5 (dont intensive 5 min)
Type d'installation	Aspirante (évacuation extérieure) ou filtrante (recyclage)
Filtre à graisse	Métallique, lavable au lave-vaisselle (mensuel)
Filtre à charbon	Actif, remplacement tous les 4 mois
Éclairage	LED, 2,6 W, 198 lux sur plan de cuisson
Commandes	Tactiles (6 touches)
Distance minimale plaque électrique	50 cm
Distance minimale plaque gaz	65 cm
Sécurité	Déconnexion secteur, arrêt d'urgence, ne pas utiliser sans grille
Normes	EN/IEC 60335, EN/IEC 61591
Efficacité fluidodynamique	31,6 % (classe A)
Efficacité de filtration des graisses	45,1 % (classe F)

FOIRE AUX QUESTIONS - CEHD6065B CONTINENTAL EDISON

Comment installer la hotte en version aspirante ?

Pour une installation aspirante, raccordez la hotte à un conduit d'évacuation extérieur du même diamètre que la bride de raccord. Retirez les filtres à charbon s'ils sont présents. Utilisez un conduit aussi court et droit que possible, avec un maximum de coudes à 90°.

Comment installer la hotte en version filtrante ?

Pour une installation filtrante, installez un filtre à charbon actif supplémentaire (non fourni ou optionnel). L'air est dégraissé et désodorisé avant d'être renvoyé dans la pièce. Conservez les filtres à charbon fournis.

À quelle fréquence nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé au moins une fois par mois au lave-vaisselle (cycle court, basse température) ou à la main avec un détergent neutre non agressif.

À quelle fréquence remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois maximum. Il ne peut ni être lavé ni régénéré.

Comment réinitialiser l'alarme de nettoyage des filtres ?

Après avoir nettoyé ou remplacé les filtres, appuyez sur la touche T1 (OFF moteur) jusqu'à entendre un signal acoustique. Le voyant clignotant (1 pour graisse, 2 pour charbon) s'éteint. Pour activer/désactiver l'alarme du filtre à charbon, suivez la procédure décrite dans la notice.

Que faire si la hotte ne fonctionne pas ?

Débranchez la hotte du secteur électrique pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Quelle distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 50 cm pour une plaque électrique et 65 cm pour une plaque à gaz ou mixte. Respectez les instructions de la plaque si une distance plus grande est spécifiée.

Comment changer l'ampoule LED ?

Le système d'éclairage LED ne peut pas être remplacé par l'utilisateur. En cas de dysfonctionnement, veuillez contacter le service d'assistance agréé.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, la hotte ne doit jamais être utilisée sans la grille et le filtre à graisse correctement montés, car cela présente un risque d'incendie et de décharge électrique.

Que faire en cas de panne ou d'odeur persistante ?

Vérifiez d'abord que les filtres sont propres ou remplacés. Assurez-vous que le conduit d'évacuation n'est pas obstrué. Si le problème persiste, contactez un professionnel qualifié ou le service après-vente.

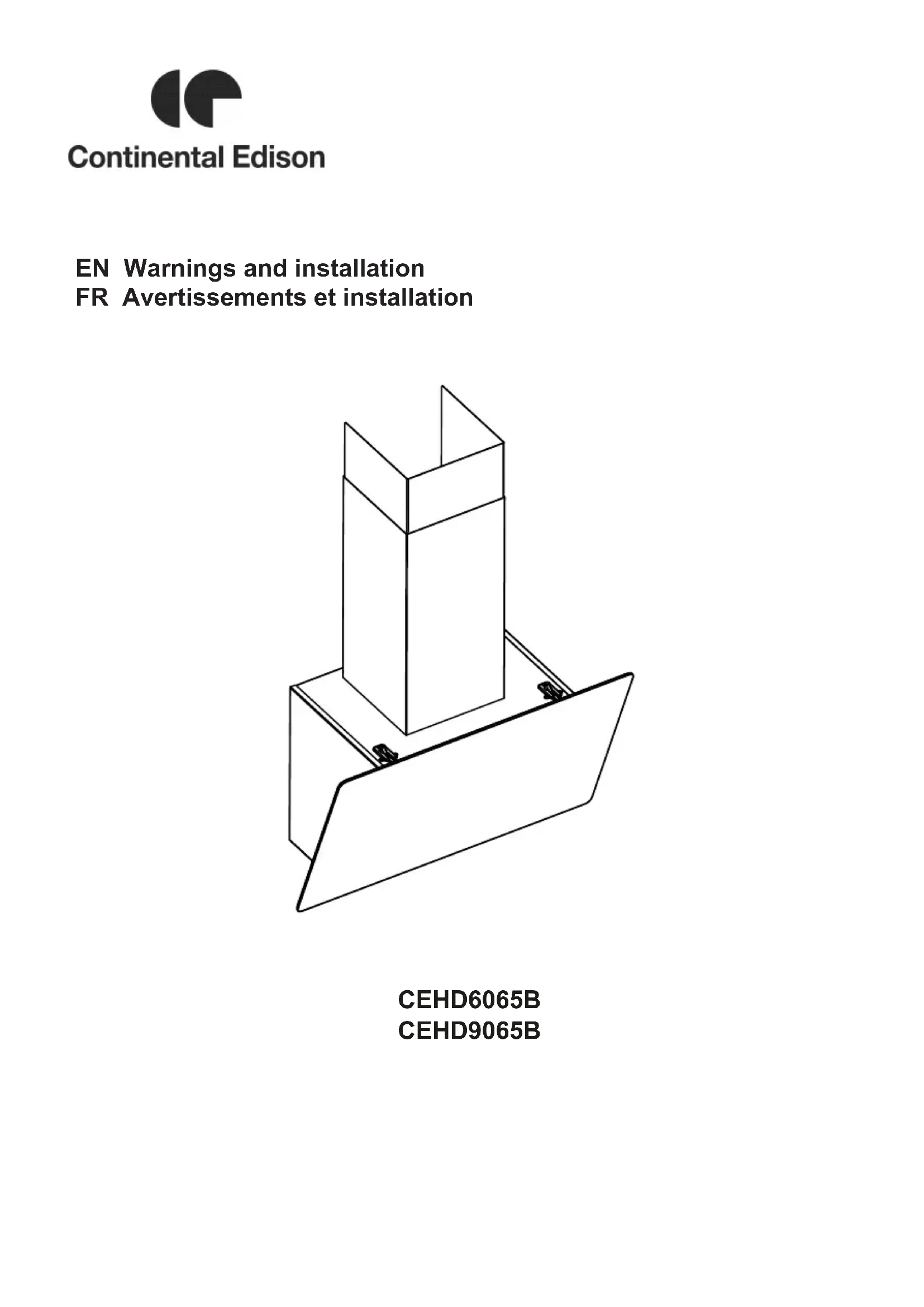

MODE D'EMPLOI CEHD6065B CONTINENTAL EDISON

FR Avertissements et installation

Le produit est conçu pour l'aspiration des fumées et des vapeurs de cuisson et est destiné au seul usage domestique.

Suivre de près les instructions reportées dans ce manuel. Nous déclinons toute responsabilité face à tout inconvénient, dommage ou incendie causé au produit en raison du non-respect des instructions de ce manuel.

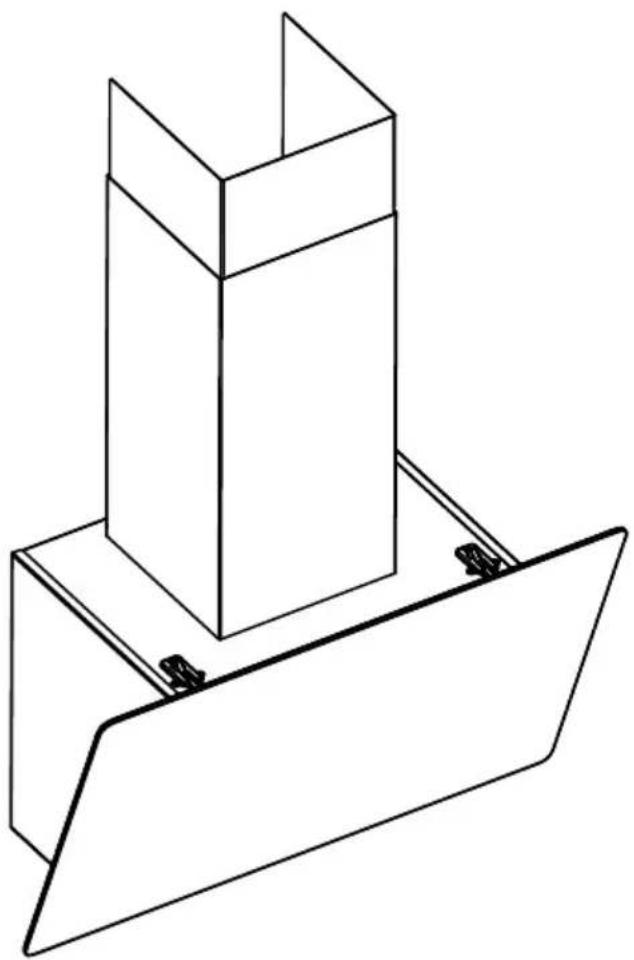

L'appareil peut avoir un aspect différent par rapport au dessin de cette notice mais les instructions pour l'utilisation, l'entretien et l'installation restent les mêmes.

- Il est important de conserver tous les manuels accompagnant le produit afin qu'ils puissent être consultés à tout moment. En cas de vente, de cession ou de transfert, s'assurer qu'ils restent avec le produit. • Lire attentivement les instructions : elles contiennent des informations essentielles sur l'installation, l'utilisation et la sécurité. • Vérifier l'intégrité du produit avant de procéder à l'installation. Sinon, contacter le revendeur et ne pas continuer l'installation.

REMARQUES

*: les détails marqués par ce symbole sont des accessoirs optionnel fournis uniquement sur certains modèles ou des détails à fourni à la demande.

1. SÉCURITÉ ET RÈGLEMENTATIONS

⚠ SÉCURITÉ GÉNÉRALE

- Ne pas effectuer de variations électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. •Avant toute opération de nettoyage ou d'entretien, débrancher le produit du secteur électrique en enlevant la fiche ou à travers le disjoncteur général du logement. •Utiliser des gants de travail pour toutes les opérations d'installation et d'entretien. • Le produit peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience ou sans les connaissances nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient reçu des instructions relatives à l'usage sûr de l'appareil et à la compréhension des dangers afférents. • Les enfants doivent être contrôlés afin qu'ils ne jouent pas avec le produit. • Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. •Le local doit disposer d'une ventilation suffisante lorsque le produit est utilisé en même temps que d'autres appareils à combustion de gaz ou autres combustibles. •Le produit doit être fréquemment nettoyé, à l'intérieur comme à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; respecter dans tous les cas les indications présentes dans les instructions d'entretien. •Le non-respect des normes de nettoyage du produit et du remplacement/nettoyage des filtres comporte des risques d'incendie. • Il est strictement interdit de faire flamber des aliments sous le produit. • ATTENTION : Lorsque la plaque de cuisson est en marche, les parties accessibles du produit peuvent devenir chaudes. • Ne pas brancher le produit au secteur électrique tant que l'installation n'est pas totalement terminée. • Concernant les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respecter scrupuleusement les règlementations établies par les autorités locales compétentes. • L'air aspiré ne doit pas être conduit vers le tube destiné à l'évacuation des fumées des appareils à combustion à gaz ou autres combustibles. • Ne pas utiliser ni laisser le produit sans que les ampoules ne soient correctement montées en raison du risque possible de décharge électrique. • Le produit ne doit JAMAIS être utilisé sans la grille correctement montée. • Le produit ne doit JAMAIS être utilisé comme plan à moins que cela ne soit explicitement indiqué.

- Pour le remplacement de la lampe, utiliser uniquement le type de lampe indiqué dans la section maintenance/système d'éclairage de ce manuel. • L'utilisation d'une flamme nue peut endommager les filtres et provoquer des incendies et doit donc être évitée. • La friture doit être surveillée afin d'éviter que l'huile ne prenne feu. • En cas de doute, consulter le centre de service agréé ou un personnel qualifié similaire.

⚠ SÉCURITÉ POUR L'INSTALLATION

- Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié. •Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant. Vérifier qu'aucun matériel accessoire (comme des sachets avec des vis, garanties, etc.) ne se trouve à l'intérieur de l'emballage (pour des raisons de transport) : il doit être enlevé et conservé. • AVERTISSEMENT : La non-installation de vis et fixations conformément à ces instructions peut comporter des risques électriques. • Le tube d'évacuation n'est pas fourni et doit être acheté. • Le diamètre du tube d'évacuation doit être identique au diamètre de l'anneau de raccordement. • Pour l'installation du produit au-dessus d'une plaque de cuisson, respecter la hauteur indiquée sur les dessins • La distance minimale entre la surface du support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 50 cm pour les cuisines électriques et de 65 cm pour les cuisines à gaz ou mixtes. • Si les instructions d'installation du dispositif de cuisson à gaz spécifient une distance plus importante, il faut en tenir compte.

⚠️ SÉCURITÉ POUR LE RACCORDEMENT ÉLECTRIQUE

- La tension du réseau doit correspondre à la tension figurant sur l'étiquette des caractéristiques située à l'intérieur du produit. Si une fiche est présente, brancher le produit à une prise conforme aux normes en vigueur et placée à un endroit accessible même après l'installation. Si l'appareil n'est pas doté de fiche (raccordement direct au secteur) ou

si la fiche n'est pas placée dans un endroit accessible même après l'installation, appliquer un interrupteur bipolaire conforme qui assure la déconnexion complète du secteur dans les conditions de la catégorie de surtension III, conformément aux règles d'installation. • Attention ! Le remplacement du câble de connexion doit être effectué par le service d'assistance technique agréé ou par une personne ayant une qualification similaire.

- Attention ! Avant de rebrancher le circuit à l'alimentation du secteur électrique et d'en vérifier le fonctionnement correct, toujours contrôler que le câble d'alimentation ait été correctement monté.

Attention ! Ne pas utiliser avec un programmateur, une minuterie, une télécommande séparée ou tout autre appareil qui s'active automatiquement.

SUGGESTIONS D'UTILISATION

Conseils pour une utilisation correcte et destinée à réduire l'impact environnemental : Pour commencer à cuisiner, allumer l'appareil à la vitesse minimale et la laisser allumer quelques minutes, même après la fin de la cuisson. Augmenter la vitesse seulement en cas de grosses quantités de fumée et de vapeur en utilisant la fonction booster uniquement pour les cas extrêmes. Pour préserver l'efficacité du système de réduction des odeurs, remplacer le(s) filtre(s) à charbon. Nettoyer le filtre à graisse régulièrement pour en préserver l'efficacité. Pour optimiser l'efficacité et minimiser les bruits, utiliser le diamètre maximal du système de canalisation indiqué dans ce manuel.

NORMES

Équipement conçu, testé et réalisé dans le respect des normes sur la Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2- 31, EN/CEI 62233. Performance : EN/CEI 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/CEI 60704-1 ; EN/CEI 60704-2-13 ; EN/CEI 60704-3 ; ISO 3741 ; EN 50564 ; CEI 62301. CEM : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/CEI 61000-3-2 ; EN/CEI 61000-3-3.

Déballage de l'appareil et mise au rebut des éléments d'emballage

Tous les éléments de l'emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages

Retirez les éléments d'emballage auteur de l'appareil, ainsi que les éléments de protection.

• Le carton d'emballage et les feuilles de papier sent recyclables. Ils doivent être jetés dans les bacs de collecte.
• les autres éléments d'emballage (adhésif, attaches ... ) doivent être jetés avec les déchets ménagers.

Pour en savoir plus : www.quefairedemesdechets.fr

2. UTILISATION

Le système d'extraction peut être utilisé en version aspirante à évacuation externe ou filtrante à recyclage interne.

- Version Aspirante :

Les vapeurs sont évacuées vers l'extérieur par un tuyau d'échappement fixé sur la bride de raccord.

ATTENTION ! Si le produit est équipé d'un ou de plusieurs filtres à charbon, ceux-ci doivent être retirés.

Raccorder le produit aux tuyaux et aux orifices d'évacuation murale du même diamètre que celui de la sortie d'air (bride de raccord).

L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'extraction et augmentera considérablement le bruit.

Nous déclinons, dans ce cas, toute responsabilité.

• La longueur du conduit doit être celle strictement indispensable.
• Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : 90°).
• Éviter de changer drastiquement la section du conduit.

- Version Filtrante :

L'air aspiré sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser le produit dans cette version, il est nécessaire d'installer un système supplémentaire de filtre à charbon actif.

MONTAGE PREMIÈRE INSTALLATION

• Vérifier que le taille du produit acheté est adaptée à la zone d'installation choisie.
• Retirer le ou les filtres à charbon actif s'ils sont fournis (voir également la section correspondante).
• Les filtres ne doivent être remis en place que si le produit doit être utilisé dans sa version filtrante.

- Dans le cas de présence de panneaux et/ou de parois et/ou de placards latéraux, vérifier que l'espace est suffisant pour installer le produit et qu'il est toujours possible d'accéder facilement au panneau de commande.

• N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur !
• Faites appel à un professionnel pour la fixation de la hotte au mur.
• Le mur sur lequel la hotte sera fixée doit être en bon état et ne doit pas présenter de dommages (fissures, affaisse-ment, humidité, ...). Il doit également être suffisamment solide pour supporter le poids de la hotte.
• Ne pas percer de trou à proximité d'anciens trous, même rebouchés.
• Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériau qui constitue votre mur, ainsi qu'au poids de l'appareil. Respectez le diamètre des vis de fixation indi-

qué dans la présente notice.

Remarque: Les vis de fixation et chevilles fournies avec le produit peuvent uniquement être utilisées si elles sont adaptées au type de votre mur. Si les vis et les chevilles fournies ne sont pas adaptées à la typologie de votre mur, il faut impérativement utiliser un système adéquat conseillé par le professionnel installateur.

• Les trous destinés à fixer l'appareil ou son support de fixation sur le mur ne doivent pas être modifiés.
• Le mur doit être percé à l'aide d'un foret de dimension adaptée au système d'ancrage.
• Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire.

3. FONCTIONNEMENT

Pour sélectionner les fonctions de la hotte, il suffit simplement d'effleurer les commandes.

T1= Touche OFF moteur (stand by) – Exclusion de l'Électronique – Reset signalisation lavage

/remplacement filtres.

OFF-MOTEUR

Appuyer rapidement pour éteindre le moteur RESET SIGNALISATION FILTRES

A hotte éteinte, après avoir effectué l'entretien des filtres, appuyer sur la touche jusqu'au signal acoustique. Le led clignotant 1 (filtre anti-graisses) ou 2 (filtre au charbon) arrête de clignoter.

EXCLUSION DE L'ÉLECTRONIQUE

Appuyez sur la touche pendant 3 secondes, l'électronique de commande de la hotte est exclue. Cette fonction peut être utile pendant l'opération de nettoyage du produit. Pour réinsérer l'électronique, il suffira de répéter l'opération.

T2= Touche de sélection vitesse (puissance d'aspiration) basse – lorsqu'elle clignote, elle inique qu'il faut laver le filtre à graisse.

T3= Touche de sélection vitesse (puissance d'aspiration) moyenne – lorsqu'elle clignote, elle

indique la nécessité de laver ou de remplacer le filtre à charbon. Cette alarme est normalement désactivée. Pour activer l'alarme, désactiver celle électronique en appuyant sur le bouton 0 pendant 3 secondes. Ensuite, appuyez simultanément sur les boutons 1

et 2 pendant 3 secondes ; d'abord, seulement le bouton 1 clignotera, puis les deux boutons 1 et 2 clignoteront pour indiquer l'activation. Répétez la procédure pour désactiver l'alarme ; d'abord, les boutons 1 et 2 clignoteront et ensuite uniquement le bouton 1 clignotera pour indiquer la désactivation.

T4= Touche de sélection vitesse (puissance d'aspiration) – élevée.

T5= Touche de sélection vitesse (puissance d'aspiration) intensive (5 minutes): la hotte programmée à cette puissance retourne au réglage précédent au bout de 5 minutes.

T6= Touche ON/OFF lumière.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 econdes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

4. CONSIGNES D'ENTRETIEN

- Nettoyage : Pour le nettoyage, utiliser exclusivement un chiffon imbibé de nettoyant liquide neutre. Ne pas utiliser d'ustensiles ni d'instruments de nettoyage.

Pour l'entretien du produit, voir les images à la fin de l'installation marquées de ce symbole.

• XAFiltre à graisse : Le filtre à graisse métallique doit être nettoyé une fois par mois avec des nettoyants non agressifs, manuellement ou au lave-vaisselle à basse température et avec un cycle court. Pour démonter le filtre à graisse, tirer la poignée de décrochage à ressort.

- Le filtre à graisse retient les particules de graisse provenant de la cuisson. Avec le lavage au lave-vaisselle, le filtre anti-graisse métallique peut décolorer mais ses caractéristiques de filtrage restent les mêmes.

- XB Filtre à charbon (seulement pour la version filtrante) : Il est nécessaire de remplacer la cartouche au maximum tous les quatre mois. Il NE peut PAS être lavé ni régénéré. Comme indiqué dans la section des dessins : enlever les filtres à graisse, appliquer un filtre au charbon par côté et l'accrocher au produit. Remettre les filtres à graisse.

- Le filtre à charbon actif retient les odeurs désagréables de la cuisson. • La saturation du filtre à charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisse.

Éclairage du plan de cuisson

- Le système d'éclairage est basé sur la technologie LED. Les LED fournissent un éclairage optimal, durent jusqu'à 10 fois plus longtemps que les ampoules classiques et permettent d'économiser 90 % d'électricité.

- Système d'Éclairage : Le système d'éclairage ne peut pas être remplacé par l'utilisateur ; en cas de dysfonctionnement, contacter le service d'assistance.

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de :

(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit

avec des aliments ou des liquides et à la corrosion provoquée par la rouille ;

(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés (à l'exception des opérations d'entretien prévues dans ce guide d'utilisation);
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le

produit ou branchement à une tension incorrecte ;

(5) toute utilisation d'accessoires non fournis ou approuvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

5. ÉLIMINATION EN FIN DE VIE

Cet appareil porte le symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être démantelé soit être recyclé, et ainsi réduire l'impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale. Les produits

électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement en raison de la présence de substances dangereuses.

IMPORTANT: En aucun cas vous ne devez jeter l'appareil ou la batterie sur la voie publique.

Points de collecte sur www.guefairedemeadechets.fr Privilégiez la réparation ou le don de votre appareil !

Références: CEHD6065B - CEHD9065B

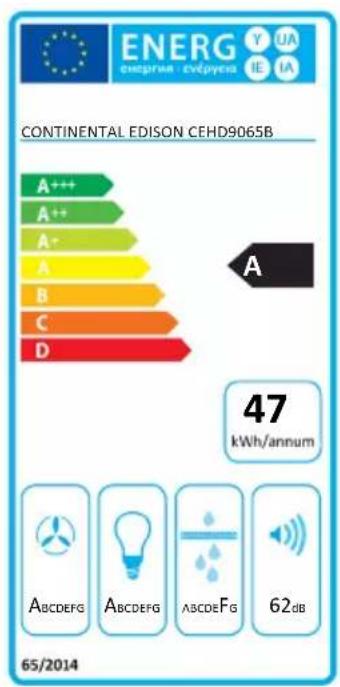

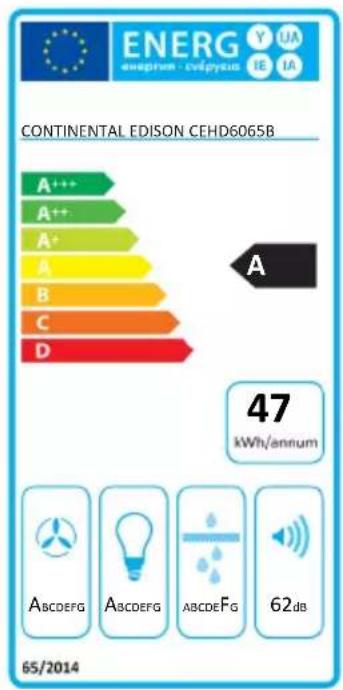

Fiche produit conforme au règlement délégué (UE) n° 65/2014 de la commission

	Value	Unit
Consommation d'énergie annuelle	47.1	kWh/a
Classe d'efficacité énergétique	A
Efficacité fluidodymanique	31.6	%
Classe d'efficacité fluidodynamique du modèle	A
Efficacité lumineuse	76.1	lux/W
Classe d'efficacité lumineuse du modèle;	A	lux
Efficacité de filtration des graisses;	45.1	%
Classe d'efficacité de filtration des graisses du modèle	F
Débit d'air à la vitesse minimale	270.0	m^3/h
Débit d'air à la vitesse maximale	490.0	m^3/h
Le débit d'air en mode intensif ou «boost»;	640.0	m^3/h
Émissions acoustiques de l'air pondérées de la valeur A à la vitesse minimale;	49.0	dB(A) re 1pW
émissions acoustiques de l'air pondérées de la valeur A à la vitesse maximale	62.0	dB(A) re 1pW
Es émissions acoustiques de l'air pondérées de la valeur A n mode intensif ou «boost»;	68.0	dB(A) re 1pW
La consommation d'énergie en mode «arrêt	NA	W
La consommation d'énergie en mode «veille»	0.49	W

Informations complémentaires sur le produit conformes au règlement de la commission (UE) n° 66/2014 et UK SI 2019 n° 539

	Symbol Value Unit
Facteur d'accroissement dans le temps f 0.9
Indice d'efficacité énergétique EEIhood 51.0
Débit d'air mesuré au point de rendement maximal QBEP 355.0 m^3/h
Pression d'air mesurée au point de rendement maximal ; PBEP 440.0 Pa
Débit d'air maximal Qmax - m^3/h
Puissance électrique à l'entrée mesurée au point de rendement maximal	WBEP	137.5	W
Puissance nominale du système d'éclairage	WL	2.6	W
Éclairement moyen du système d'éclairage sur la surface de cuisson	Emiddle	198.0	lux
