HG02905 - Accessoire pour perceuse POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de perceuse avec étau à vis
Marque	Powerfix
Modèle	HG02905
Dimensions (L × H × P)	155 × 505 × 225 mm
Poids	Environ 2,5 kg
Alimentation	Aucune (accessoire mécanique)
Diamètre de serrage du collet	43 mm
Profondeur de perçage maximale	60 mm
Largeur des mâchoires	65 mm
Largeur de serrage	65 mm
Matériaux	Acier et plastique
Couleur	Noir et argent
Fonctions principales	Maintien précis de la pièce, perçage vertical, réglage de la profondeur de perçage
Pièces fournies	Support de perceuse, étau à vis, clé hexagonale, mode d'emploi
Sécurité	Utiliser sur une surface stable, tenir hors de portée des enfants, vérifier avant usage
Entretien et nettoyage	Essuyer avec un chiffon humide, graisser légèrement les pièces mobiles
Garantie	3 ans
Utilisation prévue	Perçage précis dans le bois, le métal et les carreaux de céramique
Réparabilité	Pièces détachées non spécifiées ; contacter le vendeur en cas de défaut

FOIRE AUX QUESTIONS - HG02905 POWERFIX

Comment monter le support de perceuse Powerfix HG02905 ?

Fixez d'abord la colonne sur la plaque de base, puis montez la tête du levier et le bras. Ensuite, installez l'étau à vis en alignant les vis dans les fentes de guidage. Utilisez la clé hexagonale fournie et des clés à fourche de 10 et 14 mm.

Comment serrer une pièce dans l'étau ?

Maintenez le bouton de tension rapide enfoncé, tirez l'arrêtoir vers l'arrière, insérez la pièce, puis relâchez le bouton et tournez l'arrêtoir dans le sens des aiguilles d'une montre pour serrer.

Comment régler la profondeur de perçage ?

Desserrez la butée et la vis de blocage, abaissez le bras du levier jusqu'à la profondeur souhaitée, puis fixez la vis de blocage en tournant à droite. L'affichage de la profondeur vous aide à régler précisément.

Quel type de perceuse puis-je utiliser avec ce support ?

Ce support convient aux perceuses classiques avec un collet (cou de tension) d'un diamètre maximal de 43 mm. Assurez-vous que votre perceuse est bien fixée dans le logement.

Puis-je utiliser ce support pour du perçage incliné ?

Non, ce support est conçu pour un perçage vertical uniquement. L'étau peut être orienté horizontalement, mais la colonne reste verticale.

Comment entretenir le support de perceuse ?

Essuyez-le avec un chiffon humide. Pour les pièces métalliques nues, appliquez un peu d'huile pour éviter la rouille. Graissez légèrement les pièces mobiles. Rangez la clé hexagonale dans la tête du levier.

Quelles sont les consignes de sécurité importantes ?

Utilisez toujours le support sur une surface stable. Tenez les enfants à l'écart. Avant chaque utilisation, vérifiez l'absence de dommages et serrez toutes les vis. Débranchez la perceuse avant tout réglage.

Que faire si une pièce est manquante ou endommagée ?

Si vous constatez un défaut, retournez le produit au vendeur dans les délais de garantie (3 ans). Conservez le ticket de caisse comme preuve d'achat.

Comment orienter la pièce à percer ?

Desserrez les vis de maintien de l'étau à vis, faites glisser l'étau pour positionner la pièce, puis resserrez les vis. Marquez le point de perçage avant de fixer.

Ce support est-il adapté à un usage professionnel ?

Non, selon la notice, ce produit n'est pas conçu pour une utilisation commerciale. Il est destiné à un usage domestique et de bricolage.

MODE D'EMPLOI HG02905 POWERFIX

Instructions de montage, d'utilisation et consignes de sécurité

NL BE

BOORMACHINESTEUN

FR/BE Instructions de montage, d'utilisation et consignes de sécurité Page 11

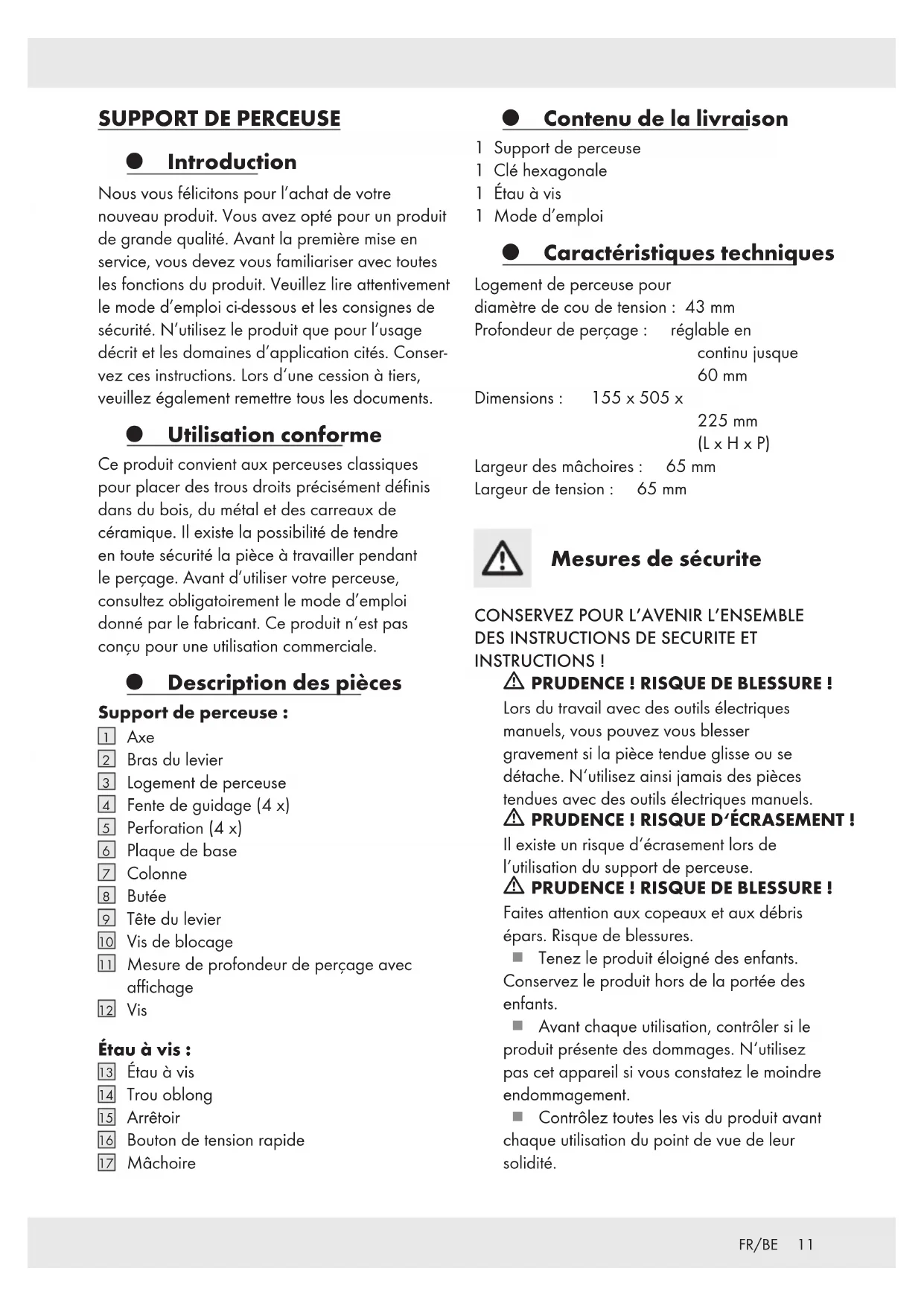

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous doivent vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage précrit et les domaines d'application cités. Conservez ces instructions. Dans d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme

Ce produit convient aux perceuses classiques pour placer desoulosdroitsprecisementdefinis dans du bois,du metal et des carreaux de ceramique. Il existe la possibilité de tendre en toute sécurité la piece a travailler pendant lepercage.Avant d'utiliservoireperceuse, consultez obligatoirementle mode d'emploi donne par le fabricant.Ce produit n'est pas concu pour uneutilisation commerciale.

Description des pieces

Support de perceuse :

1 Axe
2 Bras du levier
3 Logement de perceuse
4 Fente de guidage (4x)
Perforation (4 x)
6 Plaque de base
7 Colonne
8 Butée
9 Tete du levier
Vis de blocage
11 Mesure de profondeur de perçage avec affichage
12 Vis

Etauàvis:

13 Etau vis
14 Trou oblong
15 Arretoir
16 Bouton de tension rapide
17 Machoire

- Contenu de la livraison

1 Support de perceuse
1 Clé hexagonale
1 Etau a vis
1 Mode d'emploi

Caracteristiques techniques

Logement de perceuse pour

diametre de coude tension: 43 mm

Profondeur de perçage: régiable en

continue nonsense

60 mm

Dimensions: 155 × 505 ×

225 mm

(L× H× P)

Largeur des machoires: 65 mm

Largeur detension: 65 mm

Mesures de sécurité

CONSERVEZ POUR L'AVENIR L'ENSEMBLE DES INSTRUCTIONS DE SECURITE ET INSTRUCTIONS!

PRUDENCE!RISQUE DE BLESSURE！

Lors du travail avec des outils électriques

manuels, vous pouvez vous blesser

gravement si la pièce tendue glisse ou se

détache. N'utilise ainsi jamais des pieces

tendues avec des outils électriques manuels.

PRUDENCE!RISQUE D'ECRASEMENT！

Il existe un risque d'échéement lors de

l'utilisation du support de perceuse.

PRUDENCE!RISQUE DE BLESSURE！

Faites attention aux copeaux et aux débris épars. Risque de blessures.

Tenez le produit éloigné des enfants.
Conserve le produit hors de la portée des
enfants.
Avant chaque utilisation, contrôle si le produit presente des dommages. N'utilisez pas cet appeareil si vous constatez le moindr endommagement.
Contrôlez toutes les vis du produit avant

chaque utilisation du point de vue de leur solidité.

Utilisez le produit sur une surface stable, plane et non endommagée (par ex. un banc d'atelier).
Débranchez toujours la perceuse du secteur avant les travaux de réglage et en cas de pause.
Pour garantir un travail sur, le support de perceuse doit etre monte sur un banc d'atelier ou sur un support stable ne pouvant pas basculer. Pour cela,utilise les perforations 5 de la plaque de base 6

Montage

Remarque: Pour les travaux de montage et de réglage, vous avez besoin d'une clé hexagonale 5 mm (fournie), de deux clés à fourche (10 mm & 14 mm) et d'un tournevis plat (1,0 × 6,0 mm).
Reliez la colonne plaque de base 6 et serrez la vis pour fixer la colonne (voir ill. A). Fixez ensuite la tete de levier sur la colonne.
Montez le bras du visur la tete de levier (voir ill. B). Serrez les vis et les écrous autant que possible.
Montez l'etau viar la plaque de base. Connectez pour cela les vis par les deux trous oblongs 4 avec les fentes de guidage 14 de la plaque de base (voir ill. C).

Remarque: En le mettant dans les fentes de guidage et les trous oblongs, Iétui à vis peut être orienté précisé.

Tendre la piece

• Maintenez le bouton de tension rapi de enforcé et tirez l'arretoir 15 jusqu'à la butée (voir ill. D).
  Insérez la piece dans l'étaux vis
  Appuyez sur le bouton de tension rapide et glissez l'arrêtoir avec la machoire jusqu'à contre la pierce.

Serrez I'objet à travailler en tournant l'arrêtoir dans le sens des aiguilles d'une montre (voir ill. E).

Tendre et orienter la perceuse

Placez la perceuse avec le cou de tension dans le logement 3 et vissez-la fermement (voir ill. F).

Insérez une mèche adaptée dans le logement
Desserrez (woir ill. G).
Faites glisser la tete du 8ievec la perceuse tendue contre la colonne 7 jusqu'ace que la perceuse touche presque la piece.
- Serrez la vis et les écrous autant que possible.

Régler la profondeur de perçage

Desserrez la blée glissez-la jusqu'à la tête du levier (voir ill. H).
Desserrez la vis de blocage effectuant une rotation à gauche (voir ill. H).
Veillez à ce que neaxe detache et glisse jusqu'à la butée vers le bas.
Bougez le bras du 2 viers le bas et lissez la profondeur de percage souhaitee sur I'ecran
Fixez la vis de blocagela butee en effectuant une rotation a droite (voir ill. I).

Orienter la piece

Desserrez les vis de maintainen de I'etau a vis 13
Orientez I'etau a vis avec la piece en le faisant glisser.
Marquez la position exacte et frappez un point de perçage sur la piece. Fixez à nouveau l'étau à vis (voir ill. J).

Stockage et entretien

Garantie

Rangez la clé hexagonale dans le disposiif Le produit a été fabriqué selon des critères de de la tête du levier. qualité stricts et contrôle consciencieusement
Conservez le prpduit dans un endroit sec etavant sa livraison. En cas de defaillance, vous non accessible aux enfants. utes en croit de returner ce produit au vendeur.
■ Essuyer le produit avec un chiffon humide. La presente garantie ne constitue pas une
Graissez légèrement les pièces mobiles, restriction de vos droits légaux.
frottez avec un chiffon recouvert d'huile les
pièces en métal nu pour les protégger de la Ce produit bénéficiaie d'une gar à compter de sa date d'achat.
rouille.

Mise au rebut

L'emballage se compose de matières recyclables pouvant etre mises au rebut dans les déchetteries locales.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.

Ce produit bénéficia d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre dés抑制 la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pieces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
