Produkttyp	Bohrerständer mit Schraubstock
Marke	Powerfix
Modell	HG02905
Abmessungen (L × H × T)	155 × 505 × 225 mm
Gewicht	Ca. 2,5 kg
Stromversorgung	Keine (mechanisches Zubehör)
Spannhalsdurchmesser	43 mm
Maximale Bohrtiefe	60 mm
Backenbreite	65 mm
Spannweite	65 mm
Materialien	Stahl und Kunststoff
Farbe	Schwarz und Silber
Hauptfunktionen	Präzises Halten des Werkstücks, senkrechtes Bohren, Einstellen der Bohrtiefe
Lieferumfang	Bohrerständer, Schraubstock, Inbusschlüssel, Bedienungsanleitung
Sicherheit	Auf stabiler Unterlage verwenden, außerhalb der Reichweite von Kindern halten, vor Gebrauch prüfen
Pflege und Reinigung	Mit einem feuchten Tuch abwischen, bewegliche Teile leicht einfetten
Garantie	3 Jahre
Verwendungszweck	Präzises Bohren in Holz, Metall und Keramikfliesen
Reparierbarkeit	Ersatzteile nicht spezifiziert; bei Mängeln den Verkäufer kontaktieren

Häufig gestellte Fragen - HG02905 POWERFIX

Wie montiere ich den Bohrerständer Powerfix HG02905?

Befestigen Sie zuerst die Säule auf der Grundplatte, dann montieren Sie den Hebelkopf und den Arm. Anschließend installieren Sie den Schraubstock, indem Sie die Schrauben in den Führungsschlitzen ausrichten. Verwenden Sie den mitgelieferten Inbusschlüssel sowie Gabelschlüssel in 10 und 14 mm.

Wie spanne ich ein Werkstück im Schraubstock ein?

Halten Sie den Schnellspannknopf gedrückt, ziehen Sie den Stopper nach hinten, legen Sie das Werkstück ein, lassen Sie dann den Knopf los und drehen Sie den Stopper im Uhrzeigersinn, um zu spannen.

Wie stelle ich die Bohrtiefe ein?

Lösen Sie den Anschlag und die Feststellschraube, senken Sie den Hebelarm auf die gewünschte Tiefe ab, dann fixieren Sie die Feststellschraube durch Rechtsdrehen. Die Tiefenanzeige hilft Ihnen bei der präzisen Einstellung.

Welche Bohrmaschine kann ich mit diesem Ständer verwenden?

Dieser Ständer ist geeignet für handelsübliche Bohrmaschinen mit einem Spannhals (Zughals) von maximal 43 mm Durchmesser. Stellen Sie sicher, dass die Bohrmaschine fest in der Aufnahme sitzt.

Kann ich diesen Ständer für Schrägbohrungen verwenden?

Nein, dieser Ständer ist nur für senkrechtes Bohren ausgelegt. Der Schraubstock kann horizontal ausgerichtet werden, die Säule bleibt jedoch senkrecht.

Wie pflege ich den Bohrerständer?

Wischen Sie ihn mit einem feuchten Tuch ab. Bei blanken Metallteilen etwas Öl auftragen, um Rost zu vermeiden. Bewegliche Teile leicht einfetten. Bewahren Sie den Inbusschlüssel im Hebelkopf auf.

Welche wichtigen Sicherheitshinweise gibt es?

Verwenden Sie den Ständer immer auf einer stabilen Unterlage. Halten Sie Kinder fern. Prüfen Sie vor jeder Benutzung auf Beschädigungen und ziehen Sie alle Schrauben fest. Trennen Sie die Bohrmaschine vor Einstellungen vom Netz.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Wenn Sie einen Mangel feststellen, geben Sie das Produkt innerhalb der Garantiezeit (3 Jahre) an den Verkäufer zurück. Bewahren Sie den Kassenbon als Kaufnachweis auf.

Wie richte ich das zu bohrende Werkstück aus?

Lösen Sie die Halteschrauben des Schraubstocks, schieben Sie den Schraubstock, um das Werkstück zu positionieren, und ziehen Sie die Schrauben wieder fest. Markieren Sie den Bohrpunk vor dem Einspannen.

Ist dieser Ständer für den professionellen Einsatz geeignet?

Nein, laut Anleitung ist dieses Produkt nicht für den gewerblichen Einsatz vorgesehen. Es ist für den Hausgebrauch und Heimwerkerarbeiten bestimmt.

BEDIENUNGSANLEITUNG HG02905 POWERFIX

BOHRMASCHINENSTÄNDER DRILL STAND SUPPORT DE PERÇAGE

DE AT CH

BOHRMASCHINENSTÄNDER

Montage-, Bedienungs- und Sicherheitshinweise

GB IE

DRILL STAND

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5

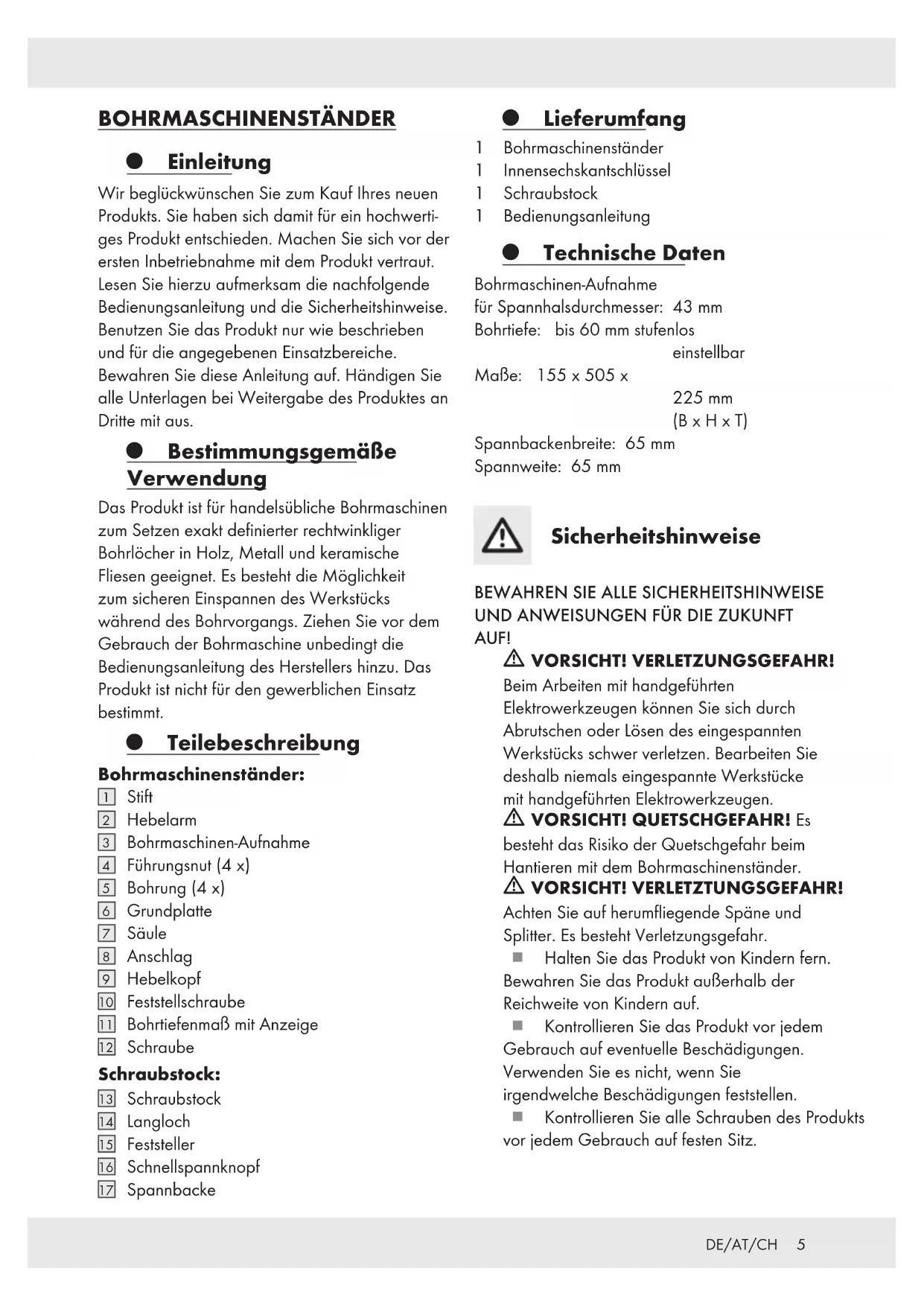

BOHRMASCHINENSTÄNDER

Einleitung

Wir beträckwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Handigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist für handelsübliche Bohrmschinen zum Setzen exakt definierter rechtwinklicher Bohrlocher in Holz, Metall und keramische Fliesen geeignet. Es besteht die Möglichkeit zum sicheren Einspannen des Werkstücks während des Bohrvorgangs. Ziehen Sie vor dem Gebrauch der Bohrmschine unbedingt die Bedienungsanleitung des Herstellers hinzu. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

Bohrmaschinenständer:

1 Stift
2 Hebelarm
3 Bohrmschinen-Aufnahme
4 Fuhrungsnut (4 x)
Bohrung (4 x)
6 Grundplatte
7 Säule
8 Anschlag
Hebelkopf
10 Feststellschraube
11 Bohrtiefenmaß mit Anzeige
12 Schraube

Schraubstock:

13 Schraubstock
Langloch
15 Feststeller
16 Schnellsspannnknopf
7 Spannbacke

Lieferumfang

1 Bohrmschinenstandner
1 Innensechskantschlüssel
1 Schraubstock
1 Bedienungsanleitung

- Technische Daten

Bohrmaschinen-Aufnahme

für Spannhalsdurchmesser: 43 mm

Bohrtiefe: bis 60~mm stufenlos

einstellbar

MaBe: 155 × 505 ×

225 mm

(B × H × T)

Spannbackenbreite: 65 mm

Spannweite: 65 mm

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

VORSICHT! VERLETZUNGSGEFAHR!

Beim Arbeitsen mit handgeführten

Elektrowerkzeugen können Sie sich durch

Abrutschen oder Losen des eingespannten

Werkstücks schwer verletzen. Bearbeiten Sie deshalb niemals eingespannte Werkstücke

mit handgebungfrten Elektrowerkzeugen.

VORSICHT! QUETSCHGEFAHR! Es

besteht das Risiko der Quetschgefahr beim

Hantieren mit dem Bohrmschinenständer.

VORSICHT! VERLETZTUNGSGEFAHR!

Achten Sie auf herumfliegende Späne und Splitter. Es besteht Verletzungsgefahr.

Halten Sie das Produkt von Kindern fern.

Bewahren Sie das Produkt außerhalb der

Reichweite von Kindern auf.

Kontrollieren Sie das Produkt vor jedem

Gebrauch auf eventuelle Beschädigungen.

Verwenden Sie es nicht, wenn Sie

irgendwelche Beschädigungen feststellen.

Kontrollieren Sie alle Schrauben des Produkts

vor jedem Gebrauch auf festen Sitz.

• Verwenden Sie das Produkt auf einer stabilen, ebenen und unbeschädigten Oberfläche (z.B. einer Werkbank).
  Trennen Sie die Bohrmschine vor Einstellarheiten und bei Arbeitspausen immer vom Netz.
  Um ein sicheres Arbeit zu gewährleisten, muss der Bohrmschinenstandner auf einer Werkbank oder einer stabilen, kippsicheren Ablage montiert werden. Verwenden Sie dazu die Bohrungen 5 in der Grundplatte 6.

Montage

■ Hinweis: Für die Montage- und Einstellarheiten benöttigen Sie einen 5 mm Innensechskantschluss (Lieferumfang), zwei Gabelschluss (10 mm & 14 mm) und einen Schlitz-Schraubendreher (1,0 x 6,0 mm).
Verbinden Sie die SÜchheit der Grundplatte 6. Ziehen Sie die Schraube fest (siehe Abb. A). Befestigen Sie anschließend den Hebelkopf auf der Säule.
Montieren Sie den Hebeckopf (siehe Abb. B). Ziehen Sie die Schrauben und Muttern so fest wie möglich an.
Montieren Sie den Schraubstobof der Grundplatte. Verbinden Sie dazu die Schrauben durch die beiden Langlocher 14 mit den Führungsnuten 4 der Grundplatte (siehe Abb.C).

Hinweis: Durch Verschieben in den Führungsnuten und Langlochemn kann der Schraubstock exakt ausgerichtet werden.

Werkstück einspannen

Halten Sie den Schnellspannkopf gedrückt undziehen Sie den Feststeller 15 bis zum Anschlag zurück (siehe Abb.D).
Setzen Sie das Werkstück in den Schraubstock 13 ein.
Drücken Sie den Schnellspannknopf und schieben Sie den Feststeller mit der Spannbacke bis an das Werkstück.

Fixieren Sie das Werkstück durch Drehendes Feststellers im Uhrzeigersinn (siehe Abb. E).

Bohrmaschine einspannen und aussichten

Setzen Sie die Bohrmschine mit dem Spannhals in die Bohrmschinen-Aufnahme ein und verschrauben Sie sie fest (siehe Abb.F).
- Setzen Sie einen geeigneten Bohrer in das Bohrfutter ein.
Losen Sie die Schreie Abb. G).
Verschieben Sie den HebeRpif eingespannter Bohrmschine an der Säule 7, bis der Bohrer das Werkstuck fast berührt.
Ziehen Sie die Schraube und Muttern so fest wie möglich an.

Bohrtiefe einstellen

Lockern Sie den Anschagnd schieben Sie ihn bis an den Hebelkopf (siehe Abb.H).
Lockern Sie die Feststellschutzarch eine Linksdrehung (siehe Abb. H).
Achten Sie daraufuf, dass sich deriStift hierbei lost und bis zum Anschlag nach unter rutscht.
Bewegen Sie den Hebemach unter und lessen Sie die gewünschte Bohrtiefe am Bohrtiefenmaß mit Anzeige ab.
Fixieren Sie die Feststellschad den Anschlag durch eine Rechtsdrehung (siehe Abb.1).

Werkstück ausrichten

Lockern Sie die Halteschrauben vom Schraubstock 13.
Richten Sie den Schraubstock mit dem Werkstück durch Verschieben aus.
Markieren Sie die genaue Position und schlagen Sie einen Bohr-Punkt auf das Werkstück. Fixieren Sie den Schraubstock wieder (siehe Abb. J).

Lagerung und Pflege

Garantie

Bewahren Sie den Innensechskantschlüssel Das Produkt wurde nach strengen der Vorrichtung am Hebelkopf auf. Qualitätsrichtlinien sorgfältig produziert und vor Bewahren Sie das Produkt an einem Anlieferung gewissenhaft geprüft. Im Falle von trockenen, für Kinder nicht erreichbaren Ort Mängeln thesese Produkte stehen ihren gegen auf. den Verkauf des Produkts gesetzliche Rechte
■ Reinigen Sie das Produkt mit einem feuchter zu. Diese gesetzlichen Rechte werden durch Tuch. unsere im Folgenden dargestellt Garantie nicht
Fetten Sie bewegliche Teile leicht ein, reibereingeschrankt.

Sie blanke Metallteile zum Schutz vor Rost mit einem üligen Lappen ab.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden konnen oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
