Producttype	Boormachinehouder met schroefbankschroef
Merk	Powerfix
Model	HG02905
Afmetingen (L × H × D)	155 × 505 × 225 mm
Gewicht	Ongeveer 2,5 kg
Voeding	Geen (mechanisch accessoire)
Spankraagdiameter	43 mm
Maximale boordiepte	60 mm
Bekbreedte	65 mm
Klembreedte	65 mm
Materialen	Staal en kunststof
Kleur	Zwart en zilver
Hoofdfuncties	Precieze werkstukhouding, verticaal boren, instelling van de boordiepte
Meegeleverde onderdelen	Boormachinehouder, schroefbankschroef, inbussleutel, handleiding
Veiligheid	Gebruik op een stabiele ondergrond, buiten bereik van kinderen houden, vóór gebruik controleren
Onderhoud en reiniging	Afnemen met een vochtige doek, bewegende delen licht invetten
Garantie	3 jaar
Beoogd gebruik	Precies boren in hout, metaal en keramische tegels
Repareerbaarheid	Losse onderdelen niet gespecificeerd; neem contact op met de verkoper bij defecten

Veelgestelde vragen - HG02905 POWERFIX

Hoe monteer ik de boormachinehouder Powerfix HG02905?

Bevestig eerst de kolom op de basisplaat, monteer vervolgens de hefboomkop en de arm. Installeer daarna de schroefbankschroef door de schroeven in de geleidingsgleuven uit te lijnen. Gebruik de meegeleverde inbussleutel en steek- of ringsleutels van 10 en 14 mm.

Hoe klem ik een werkstuk in de bankschroef?

Houd de snelle-span knop ingedrukt, trek de stop naar achteren, plaats het werkstuk, laat de knop los en draai de stop met de klok mee om te klemmen.

Hoe stel ik de boordiepte in?

Draai de aanslag en de borgschroef los, laat de hefboomarm zakken tot de gewenste diepte, draai de borgschroef vervolgens rechtsom vast. De diepteaanduiding helpt u bij het nauwkeurig instellen.

Welk type boormachine kan ik met deze houder gebruiken?

Deze houder is geschikt voor gewone boormachines met een spankraag (spanhals) met een maximale diameter van 43 mm. Zorg ervoor dat uw boormachine goed in de houder is bevestigd.

Kan ik deze houder gebruiken voor schuin boren?

Nee, deze houder is alleen ontworpen voor verticaal boren. De bankschroef kan horizontaal worden gedraaid, maar de kolom blijft verticaal.

Hoe onderhoud ik de boormachinehouder?

Veeg het af met een vochtige doek. Breng bij kale metalen onderdelen een beetje olie aan om roest te voorkomen. Smeer bewegende delen licht in. Berg de inbussleutel op in de hefboomkop.

Wat zijn de belangrijke veiligheidsvoorschriften?

Gebruik de houder altijd op een stabiele ondergrond. Houd kinderen uit de buurt. Controleer vóór elk gebruik op beschadigingen en draai alle schroeven vast. Koppel de boormachine los voordat u aanpassingen uitvoert.

Wat moet ik doen als een onderdeel ontbreekt of beschadigd is?

Als u een defect constateert, stuur het product dan binnen de garantietermijn (3 jaar) terug naar de verkoper. Bewaar het aankoopbewijs als aankoopbewijs.

Hoe richt ik het te boren werkstuk uit?

Draai de bevestigingsschroeven van de schroefbankschroef los, schuif de bankschroef om het werkstuk te positioneren, draai de schroeven vervolgens vast. Markeer het boorpunt voordat u het vastzet.

Is deze houder geschikt voor professioneel gebruik?

Nee, volgens de handleiding is dit product niet ontworpen voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en doe-het-zelf.

GEBRUIKSAANWIJZING HG02905 POWERFIX

Montage-, bedienings- en veiligheidsinstructies

CZ

STOJAN NA VRTACKU

NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 14

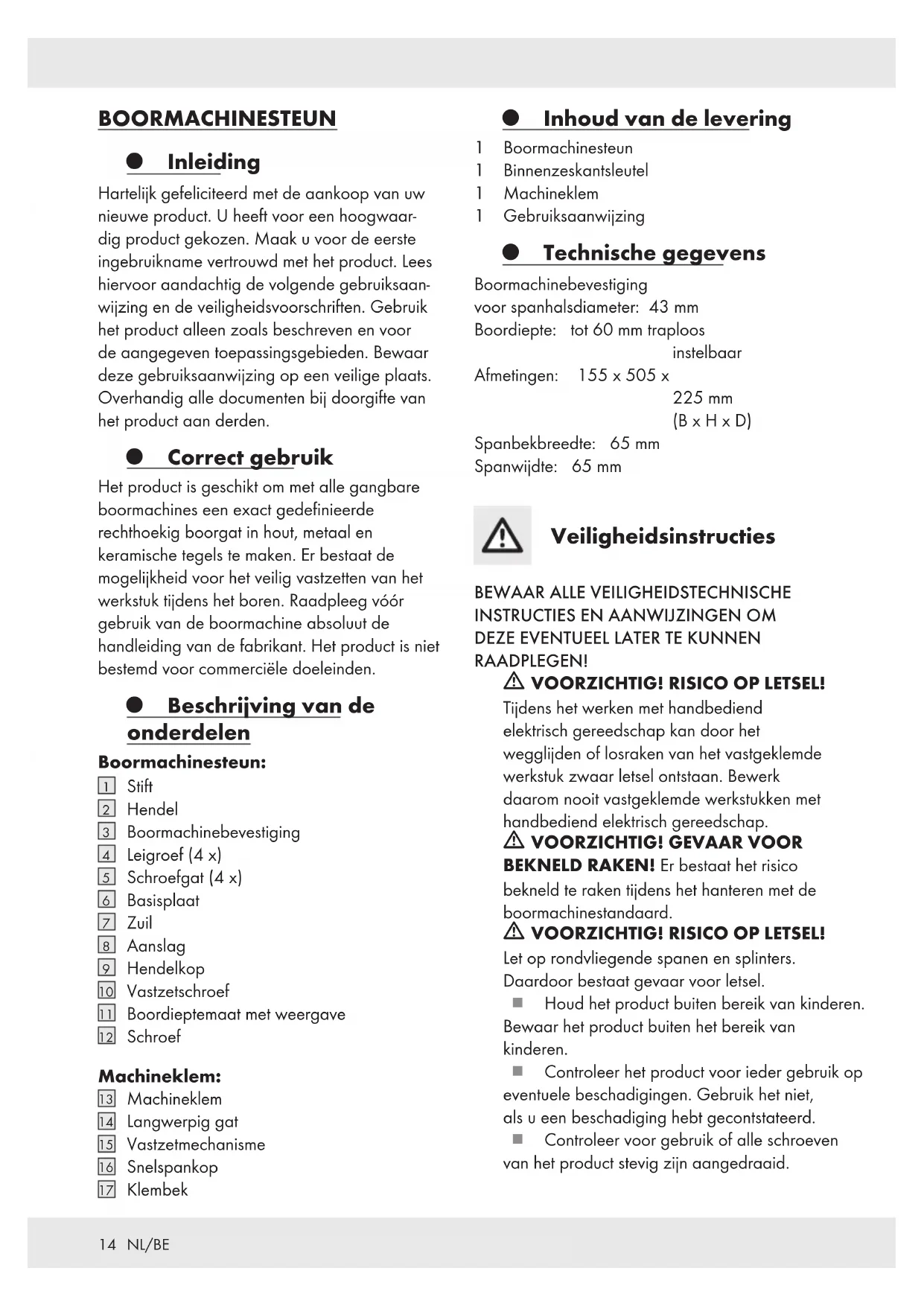

Hartelijk gefeliciteerd met de aankoop van uw neue product. U heeft voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plaats. Overhandig alle documenten bij doorgiftte van het product aan derden.

Correct gebruik

Het product is geschikt om met alle gangbare boormachines een exact gedefinierde rechthoekig boorgat in hout, metaal en keramische tegels te make. Er bestaat de mogelijkheid voor het veilig vastzetten van het werkstukijdens het boren. Raadpleeg voor gebruik van de boormachine absolut de handleiding van de fabrikant. Het product is nicht bestemd voor commerciele doeleinden.

Beschrijving van de onderdelen

Boormachinesteun:

1 Shift
Hendel
3 Boormachinebevestigng
4 Leigroef (4x)
5 Schroefgat (4 x)
6 Basisplaat
Zui
Aanslag
Hendelkop
Vastzetschroef
11 Boardieptemaat met weergave
12 Schroef

Machineklem:

13 Machineklem
14 Langwerpig gat
Vastzetmechanisme
Snelspankop
17 Klembek

Inhoud van de levering

1 Boormachinesteun
1 Binnenzeskantsleutel
1 Machineklem
1 Gebruiksaanwijzing

Technische gegevens

Boormachinebevestigng

voor spanhalsdiameter: 43mm

Boardiepte: tot 60 mm traploos

instelbaar

Afmetingen: 155 × 505 ×

225 mm

(B×H×D)

Spanbekbreedte: 65 mm

Spanwijdte: 65 mm

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

VOORZICHTIG! RISICO OP LETSEL!

Tijdens het werkken met handbediend elektrisch gereedschap kan door het weglijk den of losraken van het vastgeklemde werkstuk zwaar letsel ontstaan. Bewerk waarom nooit vastgeklemde werkstukken met handbediend elektrisch gereedschap.

VOORZICHTIG! GEVAAR VOOR

BEKNELD RAKEN! Er bestaat het risico

bekneld te raken tijdens het hanteren met de boormachinestandaard.

VOORZICTHIG! RISICO OP LETSEL!

Let op rondvliegende spanen en splinters. Daardoor bestaat gevaar voor letsel.

Houd het product buiten bereik van kinderen. Bewaar het product buiten het bereik van kinderen.
- Controller het product voor ieder gebruik op eventuele beschadigingen. Gebruik het Niet, als u een beschadiging heb gecontstateerd.
- Controleer voor gebruik of alle schroeven van het product stevigংaard.

Gebruik het product op een stabiele, vlakken on Beschadigde ondergrond (bijv. een werkbank).
Verbreek de stroomverbinding algijd voordatu met instelwerkzaamheden begint en als ueen pauze neemt.
Om het veilig werken te garanderen,要去 de boormachinestandaard op een werkbank of een stabiele, gegen omkiepen beveiligde ondergrond gemonteerd worden. Maak hiervoor gebruik van de schroefgaten 5 in de basisplaat 6.

Montage

Opmerking: Voor de montage-en instelwerkzaamheden hebt u een 5 mm binnenzeskantsleutel (mee inbegren) twee steeksleutels (14 mm & 10 mm) en een sleufschroevendraaier (1,0 x 6,0 mm) nodig.
Verbind de zinl et de basisplaat 6 en draai de schroef aan om de zuil stevig vast te zetten (zie Afb. A). Bevestig verwolgens de hendelkop op de zuil.
Monteer de heendean de hendelkop (zie Afb. B). Draai de schroeven en moeren zo stevig möglichk aan.
Monteer de machinekap de basisplaat. Verbind hiervoor de schroeven door de beiden langwerpige gaten met de leigroeven van de basisplaat (zie Afb.C). Opmerking: Door het verschuiven in de leigroeven en de langwerpige gaten kan de machineklem exact worden ingesteld.

Werkstuk vastklemmen

Houd de snelspapopgedrukt en trek het vastzetmechanisme 15 terug tot aan de aanslag (zie Afb. D).
Plaats het werkstuk in de machinelem
Druk de snelspankop en schuif het vastzetmechanisme met de klembek tot aan het werkstuk.

Zet het werkstuk vast door het vastzetmechanisme met de klok mee te draaien (zie Afb. E).

Boormachine vastklemmen en instellen

Plaats de boormachine met de spanhals in de boormachinebevestiging en schroef deze vast (zie Afb. F).
Plaats een geschikte boor in de boorhouser.
Draai de sHerks (zie Afb. G).
Schuif de hendet vastgeklemde boormachine op de zui7, totdat de boor het werkstuk bijna aanraakt.
Draai de schroef en moeren zo stevig可想而知 aan.

- Boardiepte instellen

Maak de aanslag een beetje 8sens schuif deze nu tot aan de hendelkop 9 (zie Afb. H).
Maak de vastzetschnoe n beetje los door deze een slag maar links te draaien (zie Afb. H).
Let erop, dat del stiffer bij los raakt en tot aan de aanslag maar beneden glijdt.
Beweeg de hendar beneden en lees hier bij de gewenste boordiepte af aan het boordieptemaat met weergave.
Fixeer de vastzetschaoef de aanslag 8 door een slag maar rechts (zie Afb. I).

Werkstuk instellen

Maak de bevestigingschoreven van de machineklem 13 een beetje los.
Stel de machineklem met het werkstuk in door het te verschuiven.
- Markee de positie en sla een boorpunt op het werkstuk. Fixeer de machineklem waar (zie Afb. J).

Opbergen en onderhoud

Bewaar de binnenzenskantsleutel in de hiervoor bestemde plek aan de hendelkop.
Bewaar het product op een droge, voor kinderen ontogankelijk plek.
Reinig het product met een vochtig doeke.
Vet de beweeglijke delen een beetje in, wrijf met een oliehoudende lap over de vrijliggende onbehandelde metalen onderdelen ter bescherming gegen roest.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden, om het uitgediende articel na gebruik af te voeren verstrekt uw gemeentelijkke overheid.

Garantie

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, Niet correct gebruikt of onderhoden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevigঃ aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan brekBare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaaktঃ van glas.
